Класс сооружения кс 2: ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения (Переиздание), ГОСТ от 11 декабря 2014 года №27751-2014

Содержание

Класс сооружения

вернуться на страницу «ГОСТ 27751-2014»

Согласно ГОСТ 27751-2014:

Приложение А (обязательное). Классификация сооружений

Настоящий стандарт устанавливает следующую классификацию сооружений:

Класс сооружений КС-1:

а) теплицы, парники, мобильные здания (сборно-разборные и контейнерного типа), склады временного содержания, в которых не предусматривается постоянного пребывания людей;

б) сооружения с ограниченными сроками службы и пребыванием в них людей.

Класс сооружений КС-2:

здания и сооружения, не вошедшие в классы КС-1 и КС-3.

Класс сооружений КС-3:

а) здания и сооружения особо опасных и технически сложных объектов.

Примечание 1 — Перечень (или классификация) опасных и технически сложных объектов устанавливается национальным законодательством.

Примечание 2 — Для отдельных зданий и сооружений опасных производственных объектов допускается устанавливать класс КС-2 в том случае, если:

— на них не предусматривается постоянных рабочих мест и

— они не относятся к классу КС-3 по другим критериям».

б) все сооружения, при проектировании и строительстве которых используются принципиально новые конструктивные решения и технологии, которые не прошли проверку в практике строительства и эксплуатации;

в) объекты жизнеобеспечения городов и населенных пунктов;

е)* тоннели, трубопроводы на дорогах высшей категории или имеющие протяженность более 500 м;

ж) строительные объекты высотой более 100 метров;

и) пролетные строения мостов с пролетом более 200 метров;

к) большепролетные покрытия строительных объектов с пролетом более 100 метров;

л) строительные объекты с консольными конструкциями более 20 метров;

м) строительные объекты с заглублением подземной части более чем на 15 метров.

Примечание — В нормах проектирования отдельных типов сооружений (мостов, резервуаров и других) допускается устанавливать иные классы соответствующих сооружений.

Уровень ответственности зданий и сооружений

Технический регламент о безопасности зданий и сооружений
Федеральный закон от 30 декабря 2009 года N 384-ФЗ (с изменениями на 2 июля 2013 года)


Автор: Москва, Кремль

Статья 2. Основные понятия

п. 26
Уровень ответственности
-
характеристика здания или сооружения, определяемая в соответствии с объемом экономических, социальных и экологических последствий его разрушения;

Статья 4. Идентификация зданий и сооружений

п.:
  1. В результате идентификации здания или сооружения по признаку, предусмотренному пунктом 7 части 1 настоящей статьи, здание или сооружение должно быть отнесено к одному из следующих уровней ответственности:
    • 1) повышенный;
    • 2) нормальный;
    • 3) пониженный.
  2. К зданиям и сооружениям повышенного уровня ответственности относятся здания и сооружения, отнесенные в соответствии с Градостроительным кодексом Российской Федерации к особо опасным, технически сложным или уникальным объектам.
  3. К зданиям и сооружениям нормального уровня ответственности относятся все здания и сооружения, за исключением зданий и сооружений повышенного и пониженного уровней ответственности.
  4. К зданиям и сооружениям пониженного уровня ответственности относятся здания и сооружения временного (сезонного) назначения, а также здания и сооружения вспомогательного использования, связанные с осуществлением строительства или реконструкции здания или сооружения либо расположенные на земельных участках, предоставленных для индивидуального жилищного строительства.
  5. Идентификационные признаки, предусмотренные частью 1 настоящей статьи, указываются:
    • 1) застройщиком (заказчиком) - в задании на выполнение инженерных изысканий для строительства здания или сооружения и в задании на проектирование;
    • 2) лицом, осуществляющим подготовку проектной документации, - в текстовых материалах в составе проектной документации, передаваемой по окончании строительства на хранение собственнику здания или сооружения.

Источник: N 384-ФЗ от 30 декабря 2009 года (с изменениями на 2 июля 2013 г.)

Учет ответственности сооружений

ГОСТ 27751-2014 Надежность строительных конструкций и оснований.

Основные положения
Автор ОАО "НИЦ "Строительство" - ЦНИИСК им.В.А.Кучеренко

Раздел 10.п.:
  1. В зависимости от класса сооружений (п.3.1 ГОСТ 27751-2014) при их проектировании необходимо использовать коэффициенты надежности по ответственности, минимальные значения которых приведены в таблице 2.
    Таблица 2 - Минимальные значения коэффициента надежности по ответственности
    Класс сооружений Уровень ответственности Минимальные значения коэффициента надежности по ответственности
    КС-3 Повышенный 1,1
    КС-2 Нормальный 1,0
    КС-1
    Пониженный 0,8
    Примечание - Для зданий высотой более 250 м и большепролетных сооружений (без промежуточных опор) с пролетом более 120 м коэффициент надежности по ответственности следует принимать не менее 1,2 (γn = 1,2).

  2. Класс и уровень ответственности сооружений, а также численные значения коэффициента надежности по ответственности устанавливаются генпроектировщиком по согласованию с заказчиком в задании на проектирование, но не ниже тех, которые указаны в таблице 2. Для разных конструктивных элементов сооружений допускается устанавливать различные уровни ответственности и соответственно назначать различные значения коэффициента надежности по ответственности.
  3. На коэффициент надежности по ответственности следует умножать эффекты воздействия (нагрузочные эффекты), определяемые при расчете на основные сочетания нагрузок по первой группе предельных состояний (см. 4.1.2). При расчете по второй группе предельных состояний (см. 4.1.3) сооружений коэффициент надежности по ответственности допускается принимать равным единице. Правила учета уровня ответственности строительных объектов при расчете на особые сочетания нагрузок устанавливают в нормах проектирования конструкций или в задании на проектирование объекта.
  4. Классы и уровни ответственности сооружений следует учитывать:
      - при оценке долговечности сооружений;
      - при разработке номенклатуры и объема проектных работ, а также проводимых инженерных изысканий и экспериментальных исследований;
      - при разработке конструктивных решений надземной и подземной частей сооружений;
      - при разработке программ научно-технического сопровождения, при проектировании, изготовлении и монтаже конструкций;
      - при разработке правил приемки, испытаний, эксплуатации и технической диагностики строительных объектов.
  5. Для зданий и сооружений класса КС-3, имеющих повышенный уровень ответственности, должны предусматриваться научно-техническое сопровождение при проектировании, изготовлении и монтаже конструкций, а также их технический мониторинг при возведении и эксплуатации.

Источник: ГОСТ 27751-2014


От уровня ответственности и категории сложности инженерно-геологических условий строительства зависят требования, предъявляемые к инженерным изысканиям, расчетам и проектированию оснований и фундаментов сооружений.

Геотехническую категорию сооружения определяют по таблице таблице 4.1 СП 22.13330.2016 в зависимости от уровня ответственности сооружений (в соответствии с ГОСТ 27751 класса сооружений КС) и сложности инженерно-геологических условий площадки строительства по СП 47.13330.

Наверх

Решения по защите государственной тайны

Пунктом 3 статьи 11 Федерального закона от 6 июля 2016 г. № 374-ФЗ «О внесении изменений в Федеральный закон «О противодействии терроризму» и отдельные законодательные акты Российской Федерации в части установления дополнительных мер противодействия терроризму и обеспечения общественной безопасности» (далее - Федеральный закон) установлена административная ответственность за использование несертифицированных средств кодирования (шифрования) при передаче сообщений в информационно-телекоммуникационной сети «Интернет», если законом предусмотрена их обязательная сертификация.

Законодательством Российской Федерации обязательная сертификация средств шифрования и других средств защиты информации определена только для средств, предназначенных для защиты сведений, содержащих государственную тайну (статья 28 Закона Российской Федерации «О государственной тайне»).

Порядок сертификации указанных средств и их перечень установлены приказом ФСБ России от 13 ноября 1999 г. № 564 «Об утверждении Положений о системе сертификации средств защиты информации по требованиям безопасности для сведений, составляющих государственную тайну, и о ее знаках соответствия»

ФСБ России определены классы криптографических СЗИ: КС1, КС2, КС3, КВ и КА.

К основным особенностям СЗИ класса КС1 относится их возможность противостоять атакам, проводимым из-за пределов контролируемой зоны. При этом подразумевается, что создание способов атак, их подготовка и проведение осуществляется без участия специалистов в области разработки и анализа криптографических СЗИ.

Предполагается, что информация о системе, в которой применяются указанные СЗИ, может быть получена из открытых источников. Если криптографическое СЗИ может противостоять атакам, блокируемым средствами класса КС1, а также проводимым в пределах контролируемой зоны, то такое СЗИ соответствует классу КС2. (КРИПТОН-АНКАД)

При этом допускается, например, что при подготовке атаки могла стать доступной информация о физических мерах защиты информационных систем, обеспечении контролируемой зоны и пр. В случае возможности противостоять атакам при наличии физического доступа к средствам вычислительной техники с установленными криптографическими СЗИ говорят о соответствии таких средств классу КС3.

Если криптографическое СЗИ противостоит атакам, при создании которых участвовали специалисты в области разработки и анализа указанных средств, в том числе научно-исследовательские центры, была возможность проведения лабораторных исследований средств защиты, то речь идет о соответствии классу КВ.

Если к разработке способов атак привлекались специалисты в области использования НДВ системного программного обеспечения, была доступна соответствующая конструкторская документация и был доступ к любым аппаратным компонентам криптографических СЗИ, то защиту от таких атак могут обеспечивать средства класса КА.

Именно на разработке таких стойких средств специализируется Фирма «АНКАД».

Что такое КС-2 и КС-3?

Акт о приемке выполненных работ

Применяется для приемки выполненных подрядных строительно-монтажных работ производственного, жилищного, гражданского и других назначений. Акт составляется на основании сметы (ведомость объемов и стоимости работ, протокол согласования договорной цены) которая как правило является Приложением к Договору подряда между Заказчиком (Генподрядчиком) и Подрядчиком (Субподрядчиком). Форма КС-2 составляется в необходимом количестве экземпляров, обычно 2 (два), но точное количество указывается в Договоре подряда. Форма КС-2 подписывается уполномоченными представителями сторон, имеющих право подписи (Подрядчика (Субподрядчика) и Заказчика (Генподрядчика).

На основании данных Акта о приемке выполненных работ (форма КС-2) заполняется Справка о стоимости выполненных работ и затрат (форма N КС-3).



Справка о стоимости выполненных работ

Применяется для расчетов с Заказчиком за выполненные работы. Справка составляется в необходимом количестве экземпляров. Один экземпляр — для Подрядчика (Субподрядчика), второй — для Заказчика (Застройщика, Генподрядчика). В адрес финансирующего банка и инвестора Справка представляется только по их требованию.

Выполненные работы и затраты в Справке отражаются исходя из договорной стоимости.

Справка по форме КС-3 составляется на выполненные в отчетном периоде строительные и монтажные работы, работы по капитальному ремонту зданий и сооружений, другие подрядные работы и представляется Субподрядчиком Генподрядчику, Генподрядчиком Заказчику (Застройщику).

В стоимость выполненных работ и затрат включается стоимость строительно-монтажных работ, предусмотренных сметой, а также прочие затраты, не включаемые в единичные расценки на строительные работы и в ценники на монтажные работы (рост стоимости материалов, заработной платы, тарифов, расходов на эксплуатацию машин и механизмов, дополнительные затраты при производстве работ в зимнее время, средства на выплату надбавок за подвижной и разъездной характер работы, надбавки за работу на Крайнем Севере и в приравненных к нему районах, изменение условий организации строительства и т.п.).

В графе 4 стоимость работ и затрат указываются нарастающим итогом с начала выполнения работ, включая отчетный период.

В графе 5 стоимость работ и затрат указываются нарастающим итогом с начала года, включая отчетный период.

В графе 6 выделяются данные за отчетный период.

Данные приводятся в целом по стройке, с выделением данных по каждому входящему в ее состав объекту (пусковому комплексу, этапу).

В Справке по требованию заказчика или инвестора приводятся данные по видам оборудования, относящегося к стройке (пусковому комплексу, этапу), к монтажу которого приступили в отчетном периоде. При этом в графе 2 указываются наименование и модель оборудования, а в графах 4, 5, 6 — данные о выполненных монтажных работах.

По строке «Итого» отражается итоговая сумма работ и затрат без учета НДС.

Отдельной строкой указывается сумма НДС.

По строке «Всего» указывается стоимость выполненных работ и затрат с учетом НДС.



Как заполнить унифицированные формы КС-2 и КС-3

Формы КС-2 и КС-3 — это акт о приемке и справка о стоимости работ, применяемые в строительной отрасли, при осуществлении строительно-монтажных работ. Составление этой документации означает завершение полного цикла или определенного этапа работ, который должен быть оплачен, в соответствии с условиями договора подряда. В статье расскажем о формах КС-2 и КС-3: каково их применение и заполнение в 2020 году.

Общий порядок

Бланки КС-2 и КС-3 широко применяются в строительной отрасли. Первый документ — акт, который является фактическим подтверждением выполненного объема строительно-монтажных работ. То есть исполнитель составляет специальный акт, в котором отражает полный перечень выполненной работы. Затем документ направляется заказчику для согласования. В свою очередь заказчик проводит сверку, или приемку. Если разногласия отсутствуют, то акт подписывается.

На основании подписанного акта создают специальную справку КС-3. Данная справка отражает сведения о стоимости выполненных СМР по действующему договору либо контракту. Утвержденные, то есть подписанные обеими сторонами формы КС-2 и КС-3 (образец заполнения ниже) являются основанием для начала взаиморасчетов между заказчиком и исполнителем. На основании этих бланков исполнитель выставляет счета-фактуры для оплаты и направляет их в бухгалтерскую службу заказчика.

Далее рассмотрим, как правильно составить оба документа. Также вы можете скачать бесплатно КС-2 и КС-3, образец заполнения 2020 (excel и word).

Форма КС-2: акт о приемке выполненных работ

Акт о приемке выполненных работ, форма КС-2 бланк, образец заполнения и ключевые правила оформления документа утверждены >Постановлением Госкомстата № 100 от 11.11.1999 (ОКУД 0322005). Однако действующее законодательство предусматривает возможность корректировки структуры бланка. Например, допустимо дополнить унифицированный бланк специфической информацией, которая свойственна исключительной деятельности хозяйствующего субъекта. Отметим, что такие коррективы не могут идти в разрез с действующими условиями законодательства.

Чиновники определили, что унифицированная форма КС-2 (образец заполнения 2020) обязательна к составлению при исполнении любых видов договоров, контрактов или соглашений на выполнение строительно-монтажных работ. Без этого документа оплата СМР не допускается (>Письмо Росстата № 01-02-9/381).

Обязанности по составлению акта возложены на исполнителя. Заказчик, подписав данную бумагу, подтверждает свое согласие в перечне, виде и объеме выполненных СМР. То есть подпись заказчика говорит об отсутствии разногласий между сторонами контракта.

Актуальные бланки и образец заполнения формы КС-2 и КС-3 скачать (excel 2020) можно в конце статьи.

Как заполнить КС-2: пример заполнения

Структура КС-2 состоит из титульной и табличной частей. Начинать составление документа рекомендуется с титульного раздела. Итак, в соответствии с действующими правилами:

  1. Поля «Инвестор», «Заказчик», «Исполнитель» следует заполнять в строгом соответствии с учредительными и регистрационными документами (устав, свидетельства или выписки ЕГРЮЛ из ФНС). Отметим, что если в договоре сведения об инвесторе отсутствуют, то соответствующее поле заполнять не нужно.
  2. Поля «Строй» и «Объект» содержат информацию о месте нахождения (выполнения) строительно-монтажных работ. Так, в поле «Стройка» укажите название строительства и адрес. В поле «Объект» пропишите полное наименование строительного объекта в соответствии с проектно-сметной документацией и предметом договора.
  3. Теперь вписываем вид деятельности по ОКПД в КС-2, который присвоен заказчику в соответствии с >Приказом Росстандарта от 31.01.2014 № 14-ст.
  4. Регистрируем сведения о заключенном контракте, договоре, соглашении на выполнение строительно-монтажных работ. Прописываем в соответствующем поле дату заключения соглашения в формате ДД.ММ.ГГГГ и номер соглашения.
  5. Затем указываем дату составления акта, его номер с учетом хронологического порядка. Также прописываем период времени, за который был составлен документ.
  6. Вносим сведения о сметной стоимости работ. Сумму указываем в рублях. Отметим, что данные должны соответствовать условиям заключенного договора, а также быть подтверждены проектно-сметной документацией.

Титульная часть заполнена. Теперь приступаем к заполнению табличной части акта КС-2, образец заполнения в 2020 году будет следующий:

  1. Номер по порядку — присваиваем порядковый номер, новый для каждой позиции.
  2. «Номер позиции по смете» — указываем номер позиции СМР, в соответствии с утвержденной проектно-сметной документацией. Если в рамках одного контракта исполняется несколько смет, то нумерация может дублироваться.
  3. Наименование работ нужно прописывать в строгом соответствии с утвержденной сметой. Сокращение, изменение или дополнение наименований не допускается.
  4. Номер единичной расценки также заносится из данных сметной документации, в соответствии с действующим классификатором и сборником ФЕР.
  5. Единица измерения обозначает качественное выражение, присвоенное конкретному виду СМР.
  6. Количество выполненных работ — обозначаем количественный показатель, характеризующий выполненный объем. Указывать процентное соотношение не допускается.
  7. В графе «Цена за единицу» следует указать учетную цену, которая установлена за конкретный вид СМР. При фиксированных ценах контракта в графе проставьте прочерки.
  8. Графа «Стоимость» заполняется в любом случае. Она отражает стоимостное выражение выполненных СМП с учетом объема.

При наличии разногласий или замечаний к порядку и срокам исполнения условий соглашения в документе делаются соответствующие записи.

После заполнения формы КС-2 (пример заполнения) составляется справка о стоимости выполненной работы. Затем оба документа (см. образец заполнения КС-2 и КС-3) направляются заказчику для проведения сверки, утверждения и дальнейшей оплаты.

Как заполнить КС-3

Используйте унифицированный бланк, который утвержден Постановлением Госкомстата № 100 от 11.11.1999 (ОКУД 0322001).

Заполнение титульной части справки аналогично порядку составления акта. Прописываем регистрационные сведения об инвесторе, заказчике и исполнителе. Указываем сведения о контракте, стройке, периоде исполнения СМР. Затем регистрируем номер справки и дату ее составления. Теперь переходим к составлению таблицы:

  1. Прописываем номер по порядку — новый для каждой строки.
  2. Подробно описываем виды СМР, объекта, этапа или оборудования.
  3. Код вида работ — указываем при наличии такового.
  4. Цена нарастающим итогом.
  5. Стоимость, которая определена исполнителем в начале отчетного периода.
  6. Итоговая стоимость, сложившаяся по окончанию СМР или этапа.

Затем заполняется итоговая часть таблицы: указывается итоговая сумма затрат на выполненные СМР. Выделяется НДС, причем по той ставке, которую обязан применять исполнитель (подрядчик) по нормам НК РФ. В конце указывается сумма СМР с учетом НДС.

Готовый бланк заверяется подписями и печатями ответственных лиц каждой из сторон.

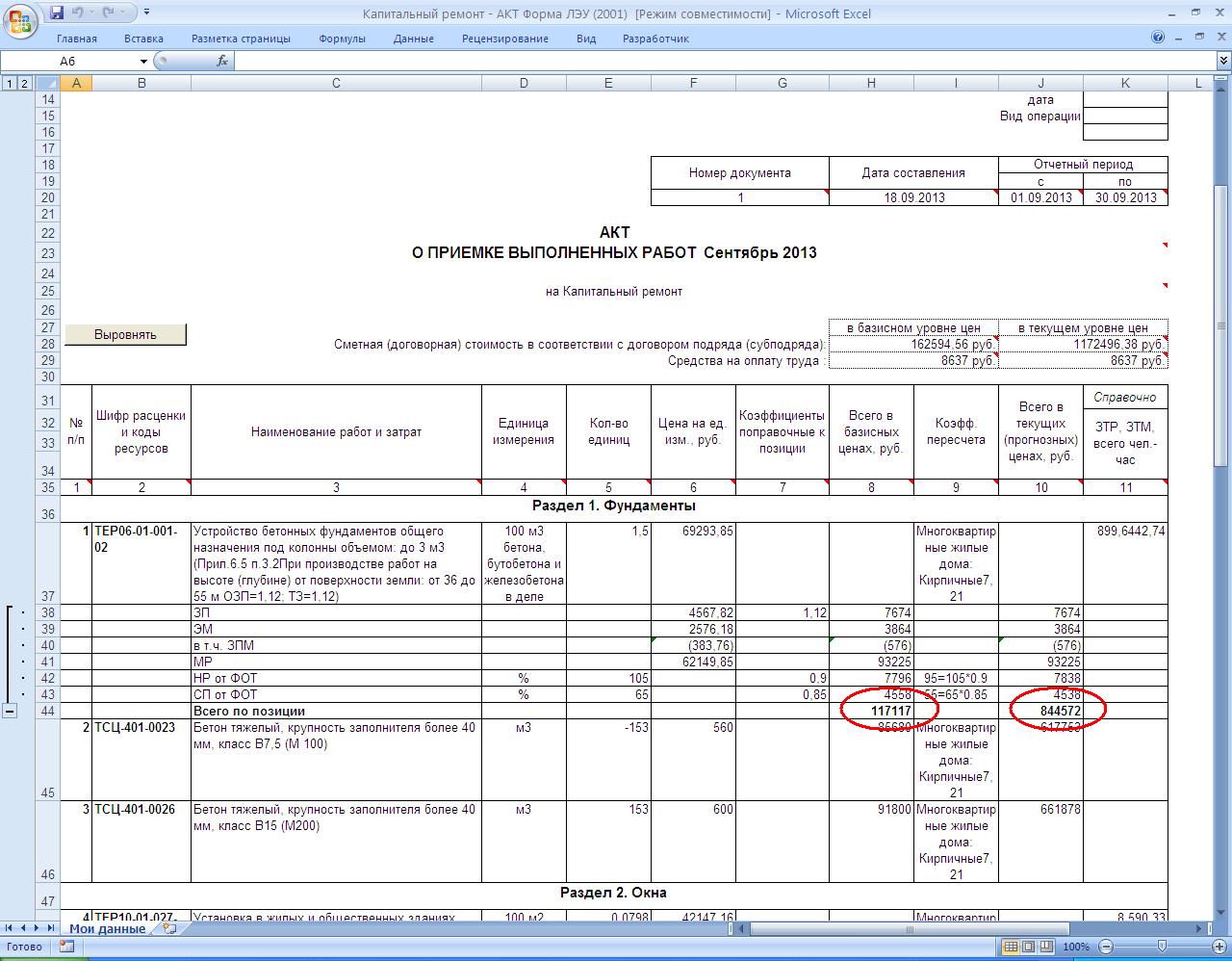

КС-2 и КС-3: образец заполнения

Ниже показаны заполненные формы, а скачать образец заполнения КС-2 и КС-3 можно в конце статьи.

КС-2

КС-3


Бланки:
КС-2 (Excel)

КС-3 (Excel)

КС-2 и КС-3 (Word)

Образцы заполнения

КС-2

КС-3

>

Строительные классы | WoodSolutions

Стандарты и нормы были разработаны, чтобы гарантировать, что все построенные объекты, такие как здания и мебель, соответствуют минимальному уровню безопасности. Кодексы предназначены для защиты здоровья, безопасности и общего благосостояния населения, поскольку они касаются строительства и использования зданий и сооружений. Строительный кодекс требует, чтобы все строительные работы соответствовали кодексу.

Многие из конкретных стандартов и кодексов в Австралии контролируются Австралийским советом строительных норм и правил (ABCB), а подробные сведения и копии стандартов доступны на веб-сайте ABCB.

Строительные классы BCA

BCA классифицирует здания по их использованию. Здание может состоять из нескольких классов, если оно используется для смешанного использования. BCA определяет следующие классы зданий:

Класс 1а - отдельное жилище или пристроенные жилые дома (например, терраса, дуплекс и т. Д.), Где каждое жилище отделено противопожарной перегородкой.

Класс 1b - одно или несколько зданий, которые представляют собой пансионат, гостевой дом, общежитие небольшого размера (т.е. не более 12 человек или 300 м2 по площади).

Класс 2 - здание, состоящее из двух или более жилых единиц (например, квартир, квартир).

Класс 3 - жилой дом для нескольких человек, такой как крупный пансионат, гостевой дом, общежитие, жилая часть гостиницы, мотель, школа и т. Д.

Класс 4 - жилая единица, которая используется в коммерческих целях (например, квартира для смотрителей / менеджеров).

5 класс - административное здание.

Класс 6 - магазин или другое здание, где товары или услуги продаются непосредственно населению.

Класс 7а - здание автостоянки.

Класс 7b - складское здание или здание, где товары продаются оптом (например, склад).

Класс 8 - лаборатория или здание, в котором происходит процесс (например, завод, мастерская и т. Д.).

Класс 9a - здание здравоохранения (например, больница, поликлиника и т. Д.).

Класс 9б - сборочное здание (например, общественный, спортивный и т. Д.)

Класс 9с - дом престарелых.

Класс 10а - нежилое здание, представляющее собой частный гараж, сарай и т.п.

Класс 10b - сооружение (например, забор, стена, мачта, бассейн и т. Д.).

Классы зданий и формат BCA
BCA разделен на два тома. В первом томе рассматриваются здания классов 2–9, а в втором томе, также известном как «Жилищные положения», рассматриваются здания классов 1 и 10.

Первый том

Том первый разделен на девять разделов, первый раздел содержит административные положения, а остальные - технические положения.

Первый том BCA структурирован так, что каждый технический раздел содержит:

  • Цели - заявление, которое, как считается, отражает ожидания сообщества
  • Функциональные заявления - заявления о том, как здание достигает цели
  • Требования к характеристикам - уровень эффективности, которому должно соответствовать строительное решение (т.е. минимальный стандарт)
  • Строительные решения - способ выполнения требований к производительности. Решение может быть таким, которое соответствует положениям «Считается удовлетворяющим», или альтернативным решением, или сочетанием того и другого.Положения, которые считаются удовлетворительными, являются «черно-белыми» решениями, и при их соблюдении гарантируют соответствие требованиям к производительности. Альтернативные решения позволяют создавать новаторские конструкции и использовать материалы и обычно требуют сертификации экспертом в конкретной области.

Раздел A: Общие положения - содержит такую ​​информацию, как определения, классификация зданий и список руководящих документов, таких как австралийские стандарты, на которые BCA ссылается как на удовлетворяющие решениям.

Раздел B: Конструкция - требования к структурной устойчивости здания, включая структурное сопротивление, которое материалы и формы конструкции должны обеспечивать против таких воздействий, как сырость, термиты, проникновение воды и т. Д.

Раздел C: Огнестойкость - требований к огнестойкости здания. Это необходимо для того, чтобы не только предотвратить распространение огня из одного здания в другое, но и чтобы здание сохраняло структурную устойчивость во время пожара, чтобы жители могли эвакуироваться, а пожарная команда - тушить пожар.Это достигается за счет разделительных расстояний между зданиями, противопожарной защиты внешних стен (включая любые отверстия, такие как окна) и разделения внутренних пространств здания на отдельные отсеки. Важно понимать следующую терминологию, относящуюся к этому разделу:

  • Тип конструкции - не путать с классом здания, он определяет уровень огнестойкости, которого должны достичь отдельные элементы здания.Существует три типа строительства: A, B и C, которые определяются классом здания и этажностью. Тип A включает в себя здания с повышенным риском, такие как высотные здания с высокими жилыми помещениями, и поэтому они являются наиболее огнестойкими. Тип C включает в себя здания с меньшим риском и, следовательно, наименее огнестойкие.
  • Элемент источника огня - это потенциальное место, откуда огонь может распространиться или в него. Обычно это внешняя стена другого здания на том же участке, боковая или задняя граница или дальняя граница дороги, примыкающей к участку.Границы считаются характеристиками источника пожара, потому что владелец одного участка не может контролировать, что построено на прилегающих участках, и существует вероятность того, что здание будет застроено до границы на прилегающем участке.
  • Уровень огнестойкости (FRL) - измеряется в минутах, это сопротивление прохождению огня, достигаемое элементом здания. Он состоит из критериев структурной адекватности, целостности и изоляции. Например, FRL 90/30/60 представляет собой элемент, который должен достичь уровня огнестойкости 90 минут для соответствия конструкции, 30 минут для целостности и 60 минут для изоляции.
  • Единица единственного проживания - это означает комнату или часть здания, в которой один человек находится в ущерб другим.

Раздел D: Доступ и выход - положения, касающиеся количества, размера, типа и разделения аварийных выходов, а также расстояния до аварийного выхода. Эти условия определяются классом здания, размером здания и количеством людей, которые в нем могут разместиться. Раздел также включает положения, касающиеся доступности здания для людей с ограниченными возможностями.

Раздел E: Услуги и оборудование - В этом разделе определяется противопожарное оборудование, которое необходимо установить в здании. Это оборудование включает противопожарное оборудование (например, пожарные гидранты, катушки для шлангов, переносные огнетушители и т. Д.), Средства защиты от задымления (например, детекторы дыма и сигнализация), а также аварийное освещение и знаки. В разделе также приведены требования к установке лифта в здании. Как правило, во всех зданиях требуется установка переносных огнетушителей.Предоставление любого другого оборудования зависит от размера здания.

Раздел F: Здоровье и удобства - требования к защите от влаги и атмосферных воздействий, санитарным помещениям, размерам помещений, свету, вентиляции и звукоизоляции. Количество санузлов зависит от количества людей в здании. В этот раздел также включены положения, касающиеся санитарных условий для людей с ограниченными возможностями. Обеспечение освещения и вентиляции относится как к естественному, так и к искусственному освещению и вентиляции.Не все здания должны быть снабжены естественной вентиляцией или освещением.

Раздел G: Дополнительные положения - этот раздел содержит требования, которые влияют на конструкции, которые являются вспомогательными для основного использования здания, включая второстепенные конструкции (бассейны, своды, холодные комнаты), нагревательные приборы (камины, дымоходы и дымоходы) и атриум строительство. Он также содержит требования к зданиям, построенным в альпийских областях и районах, подверженных возгоранию кустарников.

Раздел H: Здания специального назначения - требования, относящиеся к определенным зданиям, таким как театры и общественные залы.

Раздел I: Техническое обслуживание - требования к обслуживанию оборудования в зданиях.

________________________________________________________________________________
Второй том
Второй том разделен на три раздела, первый раздел содержит административные положения, второй - эксплуатационные характеристики, а третий - положения приемлемой конструкции.

Раздел 1: Общие положения - содержит такую ​​информацию, как определения, как здания должны классифицироваться, и список руководящих документов, таких как австралийские стандарты, на которые BCA ссылается как на удовлетворяющие решениям.

Раздел 2: Условия эксплуатации - этот раздел далее разделен на пять подразделов, озаглавленных Структура , Защита от влаги и атмосферных воздействий , Пожарная безопасность , Здоровье и удобства и Безопасное перемещение и доступ . В каждом подразделе сформулированы цели, функциональные положения и требования к характеристикам.

Раздел 3: Допустимая конструкция - этот раздел, также известный как Руководство по допустимой конструкции, содержит решения, признанные удовлетворительными для зданий классов 1 и 10.Раздел разделен на 11 подразделов, а именно: Подготовка площадки , Опоры и плиты , Каменная кладка , Каркас , Облицовка крыши и стен , Остекление , Пожарная безопасность , Здоровье и удобства , Безопасное перемещение и доступ , Дополнительные требования к конструкции и Руководства по проектированию конструкций .

_________________________________________________________________________________

Следующие ресурсы, доступные для загрузки, были созданы, чтобы помочь дизайнерам и архитекторам разрабатывать деревянные конструкции таким образом, чтобы они соответствовали требованиям норм, установленных классами зданий BCA:

  • Техническое руководство по проектированию 1 - Строительство с деревянным каркасом для таунхаусов класса 1a - это руководство по проектированию помогает соблюдать требования пожарной безопасности и звукоизоляции в BCA для пристроенных зданий класса 1a.
  • Техническое руководство по проектированию 2 - Конструкция с деревянным каркасом для многоквартирных домов Классы 2, 3 и 9c - это руководство по проектированию помогает обеспечить соответствие требованиям к пожарным и звуковым характеристикам в BCA для зданий классов 2, 3 и 9c.
  • Техническое руководство по проектированию 3 - Строительство с деревянным каркасом для коммерческих зданий Классы 5, 6, 9a и 9b - это руководство по проектированию помогает выполнить требования пожарной безопасности в BCA для зданий классов 5, 6, 9a и 9b.
  • Руководство по техническому проектированию 4 - Строительство из дерева в районах, подверженных лесным пожарам - это руководство по проектированию было написано, чтобы помочь архитекторам, дизайнерам, строителям и владельцам понять строительство зданий в районах, подверженных лесным пожарам Стандарт AS 3959 и в частности, какие строительные требования требуются для традиционных методов строительства с использованием древесины для каждого уровня атаки лесных пожаров (BAL).
  • Руководство по техническому проектированию - 5 - Расчет срока службы древесины - Руководство по проектированию для обеспечения долговечности - это руководство даст профессионалам строительной отрасли уверенность в определении срока службы древесины в широком диапазоне применений, от подошв до подвески мосты.

Посетите нашу страницу руководств по техническому дизайну, чтобы увидеть полный набор руководств WoodSolutions

(Вам необходимо войти в систему WoodSolutions, чтобы загрузить ресурсы из этого раздела)

Строительство 9 класс по математике | Решения

1.

(я)

Здесь процедура:

  1. Нарисуйте базовую линию AB = 7.7 см

  2. В точке B нарисуйте угол 30 °.

  3. Из точки A вырежьте дугу AC = 4,6 см на стороне BC в точке C

  4. Соедините A и C.

Итак, треугольник ABC является искомым.

(ii)

Здесь процедура:

  1. Начертить базовую линию PQ = 6,9 см

  2. В точке Q нарисуйте угол 45 °.

  3. Из точки P вырежьте дугу PR = 8,1 см на боковом QR на R.

  4. Присоединяйтесь к P и R.

Итак, PQR - требуемый треугольник.

(iii)

Здесь процедура:

  1. Начертить базовую линию MN = 7,1 см

  2. Так как углы основания равнобедренного треугольника равны, начертите угол 30 ° как на M, так и на N.

  3. Пусть L будет точкой пересечения, проведенной через M и N.

Итак, LMN - искомый треугольник.

2.

(я)

Здесь, метод:

  1. Основание для рисования AB = 6,7 см

  2. В точке A нарисуйте угол 90 °.

  3. Поскольку стороны квадрата равны, то из A нарисуйте дугу, равную AD = 6.7 см

  4. Из B и D нарисуйте дуги для разреза в точке C так, чтобы DC = BC = 6,7 см.

  5. Присоединяйтесь к BC и CD. Тогда ABCD - искомый квадрат.

(ii)

Здесь, метод:

  1. Основание для рисования AC = 8,6 см

  2. Нарисуйте серединный перпендикуляр PQ переменного тока, чтобы разрезать переменный ток на R.

  3. Теперь разрежьте точки B и D, чтобы получилось RB = RD = $ \ frac {{\ left ({8.6 {\ rm {\: cm}}} \ right)}} {2} $ = 4,3 см

  4. Соедините A, B, C и D. Тогда ABCD - искомый квадрат.

(iii)

Здесь, метод:

  1. Нарисуйте линию BD = 9,2 см

  2. Начертите серединный перпендикуляр PQ BD, пересекающий BD на R.

  3. Теперь из R нарисуйте дуги, чтобы разрезать их в точках A и C так, чтобы RA = RC = $ \ frac {{9.2 {\ rm {\: cm}}}} {2} = 4,6 см

  4. Соедините A, B, C и D. Тогда ABCD - искомый квадрат.

3.

(я)

Здесь, метод:

  1. Начертите базовую линию PQ = 6,6 см.

  2. Нарисуйте угол 30 ° на Q.

    .
  3. Поскольку стороны ромба равны, поэтому, приняв радиус PS = 6,6 см, нарисуйте дугу P, чтобы пересечь линию QS в точке S.

  4. Из точек S и Q, принимая радиус 6,6 см, нарисуйте дуги, которые пересекаются в точке R.

  5. Присоединяйтесь к PS, SR и PR соответственно. Тогда PQRS - искомый ромб.

(ii)

Здесь, метод:

  1. Начертите базовую линию QR = 5,9 см.

  2. Нарисуйте дугу с центром R и радиусом 8,4 см.

  3. С центром Q и радиусом 5.9 см, нарисуйте дугу, чтобы вырезать предыдущую дугу, проведенную из R на P.

  4. Опять же, с центрами P и R и радиусом 5,9 см, нарисуйте дугу, чтобы встретиться в S.

  5. Теперь присоединяйтесь к PQ, RS и PS соответственно. Тогда требуемый четырехугольник - PQRS.

(iii)

Здесь, метод:

  1. Начертить базовую линию ПР = 9,6 см.

  2. Нарисуйте серединный перпендикуляр PR, пересекающий PR в его средней точке O.

  3. Нарисуйте дуги с центром в точке O и радиусом OR = OS = $ \ frac {{{\ rm {OS}}}}} {2} {\ rm {\:}} $ = $ \ frac {{6.6 {\ rm {\: cm}}}} {2} $ = 3,3 см, чтобы разрезать серединный перпендикуляр в точках Q и S.

  4. Теперь присоединитесь к A, B, C и D соответственно. Тогда ABCD - искомый ромб.

4.

Здесь, метод:

  1. Нарисуйте диагональ AC = 4,5 см

  2. Начертите серединный перпендикуляр B'D 'AC и отметьте O центр AC.

  3. Теперь нарисуйте дуги с центром O и радиусом OD = OB = $ \ frac {{5.3}} {2} $ = 2.7 см, чтобы поставить B'D 'в точках B и D.

  4. Соедините AB, BC, CD и AD, чтобы получить требуемый ромб ABCD.

5.

(я)

Здесь метод;

  1. Начертите базовую линию AB = 7,1 см

  2. Нарисуйте угол 30 ° в точке А.

  3. Из точки B нарисуйте дугу радиусом 4,9 см, чтобы разрезать линию через точку A под углом 30 ° при переменном токе.

  4. Из точки A нарисуйте дугу радиусом 4,9 см.

  5. С центром C и радиусом 7,1 см нарисуйте дугу, чтобы разрезать предыдущую дугу, нарисованную в форме A.

  6. Соедините CD, BC и AD, чтобы получить требуемый параллелограмм ABCD.

(ii)

Здесь метод;

  1. Начертите базовую линию CD = 6.7 см

  2. Из точки C нарисуйте дугу радиусом 5,1 см.

  3. Из точки D проведите дугу радиусом 5,1 см.

  4. Из точки D нарисуйте дугу радиусом 8,1 см и отрежьте предыдущую дугу, проведенную из точки D в точке A.

  5. Из точки A. начертите дугу радиусом 6,7 см и разрежьте дугу, проведенную из точки C, до точки B.

  6. Присоединитесь к CA, AD, AB и BC, чтобы получить требуемый параллелограмм ABCD.

(iii)

Здесь метод;

  1. Начертите базовую линию CD = 5,5 см

  2. Нарисуйте дугу радиуса $ \ frac {{9.2}} {2} $ = 4,6 см от точки C.

  3. Нарисуйте дугу радиуса $ \ frac {{6.4}} {2} $ = 3,2 см из точки D.

  4. Соедините C, O и D, O и произведите CO и DO до A и B соответственно так, чтобы OA = 4.6 см и OB = 3,2 см

  5. Присоединитесь к BC, AB, BD и AD, чтобы получить требуемый параллелограмм ABCD.

6.

(я)

Здесь, метод:

  1. Проведите линию WX = 6,9 см и постройте угол 120 ° по оси X.

  2. Из точки X вырежьте дугу радиусом 4,5 см, которая пересекает сторону XY в точке Y.

  3. Постройте угол 180 ° - 120 ° = 60 ° в точке Y и из W начертите дугу радиуса 5.2 см, которые разрезают линию YZ у Z.

  4. Присоединяйтесь к WZ, чтобы получить трапецию WXYZ.

(ii)

Здесь, метод:

  1. Проведите линию WX = 7,7 см

  2. Постройте угол 45 ° по W и угол 60 ° по X.

  3. С центром в W и радиусом 4,6 см нарисуйте дугу, чтобы разрезать линию WZ под углом 45 ° в Z.

  4. Постройте угол 180 ° - 45 ° = 135 ° в точке Z, тогда линия ZY пересекает XY в точке Y.

  5. Присоединитесь к WZ, ZY и YX, чтобы получить трапецию WXYZ.

(iii)

Здесь, метод:

  1. Проведите линию XY = 4,8 см

  2. Постройте угол 90 ° по X

  3. Постройте угол 180 ° - 90 ° = 90 ° по оси Y.

  4. От X нарисуйте дугу радиусом 5,3 см и обрежьте по W.

  5. Снова формируйте W, нарисуйте дугу радиусом 5,6 см и обрежьте по Z.

Соедините Z и W, чтобы получить трапецию XYZW.

7.

Здесь метод:

  1. Проведите линию BC = 6,2 см.

  2. Постройте угол 60 ° и угол 90 ° в точках B и C соответственно.

  3. С центром в точке B и радиусом AB = 4,5 см нарисуйте дугу, чтобы разрезать BA в точке A.

  4. Чтобы нарисовать AD || BC, мы должны перенести угол в точке B на A. Итак, нарисуйте угол 60 ° в точке A, чтобы пересечь линию, проходящую через C в точке D. Тогда ABCD - это требуемая трапеция.

8.

(я)

Здесь метод:

  1. Нарисуйте линию LM = 6.6 см.

  2. Постройте угол 75 ° на M.

  3. С центром в точке M и радиусом 5,6 см нарисуйте дугу для разреза MN в N.

  4. Из точки N проведите дугу радиусом 5,1 см.

  5. Из точки L проведите дугу радиусом 4,9 см и разрежьте дугу, проведенную из точки N в точке P.

  6. Присоединяйтесь к LP и NP. Таким образом, LMNP является требуемым четырехугольником.

(ii)

Здесь метод:

  1. Нарисуйте линию LM = 6,1 см.

  2. От точки M прорежьте дугу 4,8 см вверх.

  3. Из точки L вырежьте дугу высотой 5,2 см вверх, которая пересекает дугу, проведенную из точки M на P.

  4. Снова из точки M проведите дугу радиусом 5,2 см по направлению к левой стороне P.

  5. Снова из точки M проведите дугу радиусом 6,1 см вверх.

  6. Пусть дуга образует R и M, т. Е. В (3) и (4), пересекаются в N.

  7. Теперь присоединяйтесь к LP, PN и MN. Таким образом, искомый четырехугольник - это LMNP.

(iii)

Здесь метод:

  1. Нарисуйте линию LM = 5,7 см.

  2. Из точки M разрежьте дугу из 4 точек.На 6 см вверх.

  3. Из точки L нарисуйте еще одну дугу 7,1 см и разрежьте предыдущую дугу, проведенную из точки M на N.

  4. Снова от точки L проведите дугу радиусом 5,1 см вверх.

  5. Снова из точки N проведите дугу радиусом 6,1 см по направлению к левой стороне от N и разрежьте предыдущую дугу, проведенную из точек L и P.

  6. А теперь присоединяйтесь к MN, PN и LP.Таким образом, искомый четырехугольник - это LMNP.

9.

Здесь, метод:

  1. Проведите линию AB = 5,6 см.

  2. Постройте углы 60 ° в точке A.

  3. Поставим иглу карандаша в точку A и проведем вверх дугу радиусом 3,3 см.

  4. Снова поместим иглу карандаша в точку D и проведем дугу радиусом 4 см по направлению к правой стороне D.

  5. Поместим иглу карандаша в точку B и проведем дугу радиусом 3,5 см вверх. Отметим C, где пересекаются дуги D и B.

  6. А теперь присоединяйтесь к BC и DC. Итак, искомый четырехугольник ABCD построен.

10.

Здесь, метод:

  1. Начертите базовую линию АВ = 7,5 см.

  2. Постройте угол 75 ° по A.

  3. Из точки A нарисуйте дугу радиусом 5,2 см вверх, чтобы разрезать линию через точку A под углом 75 ° в D.

  4. Снова сформируйте точку A, нарисуйте дугу радиуса AC = 9 см и отметьте любую точку C на этой дуге.

  5. Теперь соедините CD и BC, чтобы построить четырехугольник ABCD.

Построение геометрии Упражнение NCERT 11.2 решение 10 класс по математике


Упражнение 11.2

Вопрос 1: Нарисуйте круг радиусом 6 см. От точки на расстоянии 10 см от ее центра постройте пару касательных к окружности и измерьте их длины.

Решение: Нарисуйте круг радиусом 6 см и центром O.

  • Нарисуйте отрезок прямой OP = 10 см
  • Проведите серединный перпендикуляр к OP, который пересекает OP в точке O ’.
  • Возьмите O’P в качестве радиуса и нарисуйте еще один круг.2`

    `= 100 - 36 = 64`

    Или, PQ = 8 см

    Вопрос 2: Постройте касательную к окружности радиусом 4 см из точки концентрической окружности радиусом 6 см и измерьте ее длину. Также проверьте измерение фактическим расчетом.

    Решение: Нарисуйте два концентрических круга радиусом 4 см и 6 см.

    • Нарисуйте радиус OP большего круга.
    • Постройте серединный перпендикуляр к OP, который пересекает OP в точке O ’.2`

      `= 36 - 16 = 20`

      Или, `PQ = 2sqrt5 cm`


      Вопрос 3: Нарисуйте круг радиусом 3 см. Возьмите две точки P и Q на одной из его расширенных диаметров, каждая на расстоянии 7 см от ее центра. Проведите касательные к окружности от этих двух точек P и Q.

      Решение: Нарисуйте круг радиусом 3 см.

      • Увеличьте диаметр до A и B с обеих сторон.
      • Начертите биссектрисы OA и OB перпендикулярами.
      • Серединный перпендикуляр к OA пересекает его в точке O ’.
      • Серединный перпендикуляр OB пересекает его в точке O ”.
      • Взяв за радиус O’A, нарисуйте второй круг.
      • Взяв за радиус O ”B, нарисуйте третий круг.
      • Из точки A проведите касательные AP и AQ.
      • Из точки B проведите касательные BR и BS.

      Вопрос 4: Нарисуйте пару касательных к окружности радиусом 5 см, которые наклонены друг к другу под углом 60 o .

      Решение: Нарисуйте круг радиусом 5 см.

      • Проведите линию AP, перпендикулярную радиусу OA.
      • Нарисуйте OB на 120 o от OA. (Потому что угол в центре вдвое больше угла между двумя касательными).
      • Соедините A и B с P; чтобы получить две касательные.
      • Здесь ∠APB = 60 o

      Вопрос 5: Проведите отрезок AB длиной 8 см. Взяв за центр A, нарисуйте круг радиусом 4 см и, взяв B за центр, нарисуйте еще один круг радиусом 3 см. Постройте касательные к каждой окружности от центра другой окружности.

      Решение: Нарисуйте отрезок линии AB = 8 см.

      • Взяв за центр A, нарисуйте круг радиусом 4 см.
      • Взяв B за центр, нарисуйте еще один круг радиусом 3 см.
      • Нарисуйте серединный перпендикуляр к AB.
      • Взяв середину AB за центр и AB за диаметр, нарисуйте третий круг.
      • Из точки A проведите касательные AR и AS.
      • Из точки B проведите касательные BP и BQ.

      Вопрос 6: Пусть ABC будет прямоугольным треугольником, в котором AB = 6 см, BC = 8 см и ∠B = 90 o .BD - перпендикуляр от точки B к точке AC. Круг через B, C, D нарисован. Постройте касательную от A к этой окружности.

      Решение: Нарисуйте отрезок AB = 6 см.

      • Сделайте прямой угол в точке B и нарисуйте BC = 8 см.
      • Нарисуйте перпендикуляр BD к AC.
      • Мы знаем, что в прямоугольном треугольнике гипотенуза - это диаметр описанной окружности.
      • Взяв за диаметр BC, нарисуйте круг, проходящий через точки B, C и D.
      • Соедините A с O и, взяв за диаметр АО, нарисуйте второй круг.
      • Из точки A проведите касательные AB и AP.

      Вопрос 7: Нарисуйте круг с помощью браслета. Возьмите точку за пределами круга. Постройте пару касательных от этой точки к окружности.

      Решение: Этот вопрос можно решить как первый вопрос.


      CBSE, класс 10, математические конструкции MCQ, набор A, вопросы с несколькими вариантами ответов для строительства

      CBSE, класс 10, математические конструкции, MCQ, набор A.Вопросы с несколькими вариантами ответов стали неотъемлемой частью экзаменационной системы CBSE. Практически во всех экзаменах есть раздел для MCQ. Студентам рекомендуется обращаться к прилагаемой базе данных MCQ и регулярно практиковаться. Это поможет им определить свои слабые стороны и поможет им лучше набрать баллы на экзамене. Родители должны загрузить и отдать MCQ своим детям для практики.

      1. Чтобы разделить отрезок AB в соотношении 3: 7, сначала рисуется луч AX так, чтобы угол BAX был острым углом, а затем на луче AX на равных расстояниях отмечаются точки, так что минимальное количество эта точка равна

      (а) 3 (б) 10 (в) 7 (г) 12

      2.Чтобы разделить отрезок AB в соотношении 4: 5, сначала рисуется луч AX, так что угол BAX является острым углом, а затем точки A1, A2, A3,…. расположены на равных расстояниях на луче AX, и точка B соединяется с

      (a) A4 (b) A5 (c) A10 (d) A9

      3. Разделить отрезок AB в соотношении 4 : 5 сначала рисуется луч AX, так что угол BAX является острым углом, затем рисуется луч BY, параллельный AX и точкам A1, A2, A3,…. И B1, B2, B3,… расположены на равных расстояниях на луче AX и BY соответственно, тогда соединяются точки

      (a) A5 и B6 (b) A6 и B5 (c) A4 и B5 (d) A5 и B4

      4.Чтобы построить треугольник, подобный заданному ΔABC, со сторонами 2/5 соответствующих сторон ΔABC, сначала нарисуйте луч BX, такой что угол CBX является острым углом, а X лежит на противоположной стороне A относительно BC. Затем найдите точку A1, A2, A3,…. На BX на равном расстоянии, и следующие шаги - соединить

      (a) A7 с C (b) A2 с C (c) A5 с C (d) A4 с C

      5. Построить треугольник, похожий на для данного ΔABC со сторонами 2/5 соответствующих сторон ΔABC, сначала проведите луч BX, такой, что угол CBX является острым углом, а X лежит на противоположной стороне A относительно BC.Минимальное количество точек, которые должны быть расположены на равных расстояниях на rayBX, составляет

      (a) 3 (b) 5 (c) 8 (d) 2

      6. Чтобы построить треугольник, подобный заданному Δ ABC со сторонами 4/3 соответствующих сторон Δ ABC, сначала нарисуйте луч BX так, чтобы угол CBX был острым углом, а X лежал на противоположной стороне A относительно BC.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
