Электропроводка в перегородке из гипсокартона
Перегородки межкомнатные
Электропроводка в перегородке из гипсокартона делается после установки каркаса. Каркас свободен для доступа и прокладывать электропроводку будет удобно. Электропроводка в перегородке прокладывается в специальной гофре или в пластиковых трубах для электромонтажа.
В этой статье я расскажу как
- проложить электропроводку внутри перегородки из гипсокартона,
- зашить каркас перегородки с одной стороны,
- сделать перегородку звуконепроницаемой,
- зашить перегородку со второй стороны,
- завершить устанвоку перегородки малярными работами.
Прокладка электропроводки внутри гипсокартонной перегородки
Электропроводка в перегородке из гипсокартона, ее прокладка и материал регламентируются пунктом 7.1.38 «книги книг» для любого электрика: Правила Устройства Электроустановок (ПУЭ) (ТУТ можно посмотреть и скачать ПУЭ 7, изд. 7 из архива блога).
В ПУЭ черным по белому написано, что электрические сети, которые прокладываются в перегородках относятся к скрытым сетям. Электропроводку нужно делать в негорючих коробах или трубах. Также можно применять негорючие кабели, но таким образом, чтобы электропроводку можно было в любое время заменить.
Поэтому, электропроводка в перегородке в нашем примере будем делать в гофрированной трубе, кабелем ВВГнг (кабель с медными однопроволочными жилами, в двойной виниловой изоляции, причем изоляция негорючая, о чем свидетельствуют две маленькие буквы — нг). Заменить кабель ВВГ можно кабелем НЮМ(NYM). Это отличный импортный кабель с тройной изоляцией. Диаметр гофры нужно подобрать под диаметр кабеля.
Выбор трассы для прокладки кабеля внутри гипсокартонной перегородки
В этом этапе работ нет ничего сложного. Хотел обратить внимание, что прокладывать кабель внутри перегородки придется через технологические отверстия в стойках перегородки. Из-за этого кабель может трассироваться (прокладываться) не по прямой от точки до точки, а по неопределенным кривым.
Способ прокладки электропроводки внутри гипсокартонной перегородки
Электропроводка в перегородке делается электрическим кабелем протянутым в гофру. По правилам сначала прокладывается гофра, гофра закрепляется на каркасе, после этого в гофру протягивается кабель. При небольшой длине трассы электрокабель можно протянуть в гофру заранее
- Нужно померить длину необходимого кабеля;
- С запасом 30-40 см отрезать кабель и гофр. Гофр должен быть короче кабеля;
- Кабель протянуть в гофр;
- И проложить гофр в перегородки, через технологические отверстия в стоечных профилях.
- Проложенный гофр нужно крепко прикрепить к конструкции при помощи монтажных хомутов или простого медного провода. Трасса прокладки должна быть плавной не иметь прямых углов, чтобы при необходимости можно было кабель перетянуть. Гофру нужно закреплять крепко, но не перетягивать.
Следует отметить, что электропроводка в перегородке делается по заранее продуманной схеме электропроводки. На схеме нужно определить место подсоединения проводки к существующей сети, месторасположение выключателя и розетки.
Важно! Все работы связанные с электрикой нужно проводить с полностью отключенным электропитанием.
- Перед звукоизоляцией нужно зашить каркас перегородки гипсокартонном с одной стороны.
Установка подрозетников для выключателей и розеток в перегородку из гипсокартона
В местах, где запланированы выключатели и розетки и куда провели электропроводку в гофре нужно установить монтажные коробки. Для установки в перегородку из гипсокартона выпускаются специальные монтажные коробки. В них сделаны специальные распорные «крылья, которые прижимают коробку к листам гипсокартона с внутренней стороны.
Чтобы установить такую коробку нужно
- Специальной коронкой прорезать в гипсокартоне отверстие диаметром 56 мм;
- Вытянут в отверстие кабель в гофре;
- Кабель с гофрой вставить в технологические отверстия в коробке;
- Вставить коробку в отверстие и затянуть распорные винты.
Когда электропроводка в перегородке завершена, на всякий случай, изолируйте концы проводов и переходите к малярным работам.
Малярные работы финальная часть в изготовлении перегородки из гипсокартона
- Перед малярными работами гисокартон нужно прогрунтовать.
- Все швы между листами гипсокартона нужно проклеить малярной сеткой-серпянкой.
- В качестве шпаклевки использовать качественные шпаклевки типа Vetonit LR+ для первого слоя.
- Для швов между листами можно использовать шпаклевку по гипсу: Фюгенфюгель (Но необязательно. Да и работать с ней тяжело. Быстро сохнет)
- Для покраски шпаклевать перегородку из гипсокартона нужно минимум 3 раза. Под обои достаточно двух раз.
- В качестве финишного слоя шпаклевки для покраски используйте специальные финишные шпаклевки. Например: Vetont KR.
- Каждый слой шпаклевки нужно наносить после полного высыхания предыдущего.
После грязных малярных работ установите дверь. Окрашивайте перегородку из гипсокартона качественными красками, обои клейте встык и будет перегородка из гипсокартона радовать вас долгие годы.
Специально для сайта: Все про ремонт квартиры
Другие статьи по теме
Taggedгипсокартона конструкциягофргруппа электропроводкикабель электрическийкоробкамалярный скотчотверстие как сделать в плиткеперегородкасоединение проводов правильноешпаклевкаэлектромонтажэлектропроводка своими руками в квартиреЭлектропроводка в гипсокартонных стенах
Использование гипсокартона позволяет в кратчайшие сроки выполнить перепланировку жилых и офисных помещений. Поэтому сейчас практически в каждом офисе можно увидеть перегородки, представляющие собой каркас из стальных оцинкованных профилей, обшитый гипсокартонными листами.
Электропроводку в подобных стенах выполняют кабелями, затянутыми в ПВХ гофротрубы. В жилых и общественных зданиях необходимо использовать кабели, имеющие тип исполнения по показателям пожарной безопасности не ниже нг-LS. Но может возникнуть потребность в использовании кабелей, обеспечивающих более высокие показатели пожарной безопасности. При выборе типов кабелей необходимо учитывать требования ГОСТ 31565-2012 и СП 6.13130.2013.
Используемые гофротрубы должны иметь сертификат пожарной безопасности. Диаметр труб целесообразно брать с некоторым запасом, что позволит в дальнейшем затянуть в эти трубы новые кабели. Гипсокартон должен иметь группу горючести не ниже Г1. Если используемый для обшивки перегородок гипсокартон (либо другой подобный материал) окажется с группой горючести Г2, то электропроводку необходимо выполнять в стальных трубах. Требования к способам прокладки кабелей в зависимости от группы горючести материалов конструкций здания можно найти в главе 14 Свода Правил СП 31-110-2003 ( взамен СП 31-110-2003 введен в действие СП 256.1325800.2016).
Листы гипсокартона крепят к каркасу саморезами. Для предотвращения повреждения электропроводки саморезами перед зашивкой перегородки все места прохождения кабелей наносят на план стены, помогающий монтажникам перегородок избежать повреждения изоляции проложенных кабелей.
Что бы было легче нанести трассы кабелей на план их необходимо прокладывать параллельно полу на определенной высоте (например, на отметке 0,3 метра от чистого пола) и строго вертикально. Вероятность повреждения электропроводки саморезами существенно уменьшается, если прокладку кабелей осуществлять только вертикально. В этом случае кабели пересекают меньшее количество профилей каркаса стены. Причем план электропроводки стены упрощается и содержит, только расстояния от угла стены до кабелей. Недопустимо приближать гофротрубы с кабелями вплотную к профилям, к которым крепятся листы, что бы в случае незначительного смещения самореза он не проколол трубу. Наибольшую опасность представляют места прохождения кабелей через горизонтальные направляющие, необходимость в которых возникает при превышении высоты перегородки стандартной длины гипсокартонных листов (обычно 2500 мм). Если есть возможность, то места вертикальных участков трассы отмечают черточками на потолке, что дает возможность монтажникам перегородки постоянно отслеживать трассы кабелей. На рисунке 1 показана перегородка, в которой проложены кабели с нарушением приведенных рекомендаций. Кабель 2 проложен не вертикально, и его трудно нанести на план. Кабель 4 прижат к вертикальному профилю и существует повышенная опасность его повреждения.

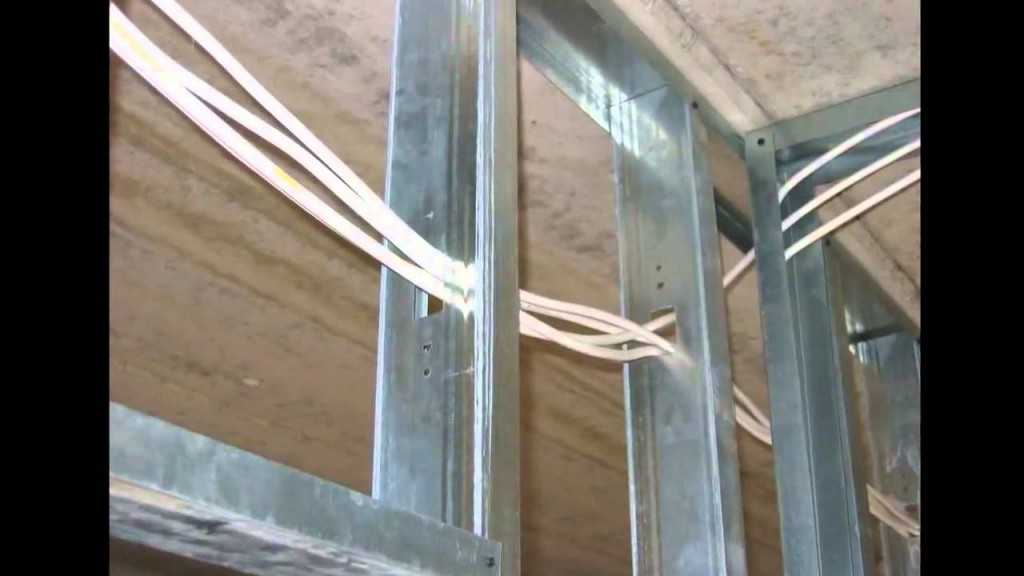

Рис. 1 Кабели в перегородках
Для установки розеток и выключателей в гипсокартонных перегородках используют специальные установочные коробки, позволяющие крепить их к листам посредством затягиваемых лапок. Пример такой коробки показан на рисунке 2. При вращении винтов для крепления коробки крепежные лапки приближаются к внутренней стороне гипсокартонного листа и фиксируют коробку.
Рис.2 Установочная коробка для гипсокартонных перегородок
Перегородки обшивают либо в один, либо в два слоя гипсокартона. При двух слоях надежность крепления установочных коробок значительно выше, чем в однослойных перегородках. При однослойной зашивке желательно в местах установки розеток с внутренней стороны перегородки приклеить кусок гипсокартона к основному листу.
Для сверления отверстий под установочные коробки используют специальные коронки для гипсокартона, имеющие мелкие режущие зубья. Недопустимо пытаться просверлить отверстия коронкой, рассчитанной для установки коробок в кирпичные стены – отверстия получатся со сколотыми краями, что сделаем невозможным надежное крепление установочных коробок. При отсутствии опыта крепления таких коробок в гипсокартонных перегородках желательно предварительно потренироваться, используя оставшиеся от монтажа обрезки листа. Размещать розетки и выключатели на стене необходимо так, что бы они ни попали на профили каркаса перегородки.
Бывают ситуации, когда монтаж и отделка перегородки полностью выполнены, после чего выясняется, что кабель внутри нее закорочен саморезом. Причем в этом случае головки саморезов скрыты слоем шпаклевки и не видны. Если в помещении потолок выполнен из съемных плит, например «Армстронг», и есть возможность добраться до кабеля, то часто бывает достаточно резко дернуть за кабель у потолка, что бы обнажить закорачивающий проводники саморез. После чего саморез удаляют и вместо испорченного кабеля затягивают новый.
22 декабря 2013 г.
К ОГЛАВЛЕНИЮ (Все статьи сайта)
Насколько глубоко должны быть забиты провода в стены?
Существует ли минимальная глубина заделки проводов в стены? Мы только что полностью переделали провода и собирались начать отделку, но в некоторых местах кабель проходит сквозь штукатурку, насколько я могу прочитать надпись на нем. Другие кусочки, которые я заметил, начинают трескаться и отрываться там, где штукатурка на проводе нанесена так тонко, по-видимому, потому, что она недостаточно глубокая. Это приемлемо? Должен ли он использовать какой-то колпачок для кабеля? И как лучше исправить? Он приедет в четверг, чтобы взглянуть на него, так что любая информация, которая может его поразить, будет оценена по достоинству.
Спасибо.
9
9 ответов от электриков MyBuilder
Лучший ответ
C J Электрика
Норфолк • На сайте с 8 октября 2013 г.
Hi Cheesepie
Ваш электрик определенно должен был использовать какую-то изоляцию, такую как крышка/кабелепровод. Тот факт, что вы можете видеть кабель, свидетельствует о недостаточной механической защите кабелей. Все кабели должны быть либо помещены в стальные кабелепроводы, либо защищены УЗО 30 мА. Если эти два условия не выполняются, кабели следует прокладывать на расстоянии не менее 50 мм (2 дюйма) от поверхности.
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
МРБ Электрика Bude • На сайте с 10 марта 2014 г. • 8 рабочие места, 100% положительный
отзыв
Над кабелем должно быть не менее 5 мм, чтобы получить достаточную глубину штукатурки.
Погон нужно пропылесосить, а затем проклеить ПВА перед штукатуркой.
Пластиковый колпачок и пластиковый овальный кабелепровод не являются обязательными, но это хорошая идея. Они предназначены для защиты кабеля от штукатурного мастерка.
На самом деле исправлено только два варианта — переснять всю стену или вытащить кабели и прокопать немного глубже.
Поскольку это переделка, я так понимаю, у вас есть защита от УЗО, так как это необходимо.
![](/800/600/http/lighting-sale.ru/images-p22/17/prokladka-kabelya-kvartire-C098.jpg)
Ура
2014-05-14T11:30:02+01:00
Ответ от 14 мая 2014 г.
Энтони Джеймс Электрические подрядчики
Лейтон Баззард • На сайте с 26 августа 2013 г. • 453 рабочие места, 100% положительный отзыв
привет, он должен был использовать овальную трубку или колпачок для защиты кабелей, так как их длина в стене менее 50 мм, лучший способ исправить это — сделать это правильно, вставив овальную трубку или колпачок, также должен быть защищен от УЗО
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
Моя Спарки
Гейтсхед • На сайте с 18 июня 2013 г. • 20 рабочие места, 100% положительный
отзыв
Все электрические кабели должны быть уложены в стены на глубину не менее 50 мм, если они не защищены механически. Если нет возможности просверлить стены на такую глубину, то кабели должны быть установлены достаточно глубоко, чтобы металлическая крышка могла их покрыть и позволить штукатурке покрыть это. Такие кабели также должны быть защищены УЗО на 30 мА.
2014-05-14T11:30:02+01:00
Ответ от 14 мая 2014 г.
Edris Building & Electric Contractor
Лидс • На сайте с 11 марта 2013 г. • 6 рабочие места, 100% положительный
отзыв
Я предполагаю, что он выдал сертификат установки и сообщил об этом в строительный контроль, тогда ваша установка застрахована, если он не устранит неисправность, это будет сделано бесплатно органом, в котором он зарегистрирован.
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
М.Р.Билдинг
Южный Кройдон • Участник с 5 мая 2014 г. • 10 рабочие места, 80% положительных результатов отзыв
hi
кабели после штукатурки точно не должны быть видны.
с уважением
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
Услуги по электробезопасности
Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный отзыв 9Стандарт 0003
BS7671:2008 требует, чтобы кабели, не заключенные в стальные кабелепроводы и не защищенные от УЗО, были забиты и закопаны на глубину не менее 50 мм.
Звучит как очень плохая работа, возможно, он даже не зарегистрированный электрик. Была ли вам выдана гарантия на 6 лет, а также сертификаты строительных норм и электрических испытаний для работы? — Если нет, то должны звенеть тревожные звоночки, так как вас, вероятно, уже достали!
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
WG электрический
Крэнбрук • На сайте с 27 марта 2013 г. •
Кабели, проложенные в гипсе, должны быть защищены от повреждений либо с помощью металлического или пластикового колпачка, либо путем размещения в кабелепроводе, а если глубина менее 50 мм, с помощью УЗО 30 мА
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
Подключение подрядчиков по электротехнике
март • На сайте с 21 апр 2014 • 4 рабочие места, 100% положительный отзыв
Здравствуйте,
Как правило, если у вас есть схема, в которой кабели защищены УЗО, то вам остается только загнать их настолько, насколько это удобно вашему штукатуру. Однако вы можете загнать их дальше и надеть на них «заглушку», чтобы обеспечить защиту от механических устройств. т.е. кто-то просверливает отверстие, чтобы поставить полку или картину.
Таким образом, если ваши искры имеют цепь, защищенную УЗО, то с точки зрения правил она соответствует требованиям.
ОДНАКО.
Любой порядочный торговец знает, что если их не загнать хотя бы заподлицо, то целостность штукатурки вокруг них резко ослабнет.
Так что я бы попросил его прогнать их дальше и установить в стене заглушку или оцинкованный трубопровод. Потом заново штукатурить.
К сожалению, это может быть просто из-за стандарта работы, а не из-за правил, с которыми вы можете его вытащить.
Но если он не ковбой (о чем идет речь, потому что это НИ В КОЕМ СЛУЧАЕ не должно происходить), он должен это увидеть и исправить.
Есть обратная сторона.
Штукатур недостаточно плотно загрунтовал. Правильно ли они вбиты и штукатурка некачественная?
Извините, что могу испортить настроение, но это возможно, хотя, если бы это был я, кабели были бы длиной около 10 мм, с крышками и всегда были бы закреплены.
С уважением
Джон
2014-05-14T11:35:02+01:00
Ответ от 14 мая 2014 г.
Кабели, скрытые в стенах или перегородках: случай дополнительной защиты с помощью устройств защитного отключения во многих случаях должна быть обеспечена дополнительная защита с помощью УЗО.
![](/800/600/http/rozetkaonline.ru/images/stati/Jelektroprovodka-pod-gipsokartonom/05-Jelektroprovodka-v-korobkah-stenah-i-peregorodkah-iz-gipsokartona.jpg)
Применимые требования приведены в Правилах 522.6.202 и 522.6.203. Эти правила применяются, когда установка не должна осуществляться под наблюдением квалифицированного или проинструктированного лица (см. определения далее в этой статье). Обычно это имеет место при установке в жилых или аналогичных помещениях. Ожидается, что установки на многих рабочих местах будут находиться под наблюдением квалифицированного или проинструктированного лица в соответствии с требованиями законодательства об охране труда и технике безопасности.
Разъяснение требований правил 522.6.202 и 522.6.203 Правила 522.6.202 и 522.6.203(i) требуют дополнительной защиты кабеля, скрытого в стене или перегородке, с помощью УЗО, имеющего номинальный дифференциальный рабочий ток (I∆n) не более 30 мА и время срабатывания не более 40 мс при дифференциальном токе 5 I∆n.
Регламент 522.6.202 применяется, если кабель скрыт на глубине менее 50 мм от поверхности стены или перегородки, как показано на рисунке 1. Регламент 522.6.203 применяется, если кабель скрыт в стене или перегородке. имеющие внутренний металлический каркас, металлические выступы или аналогичные внутренние металлические детали, независимо от глубины залегания кабеля от поверхностей стены или перегородки. Рис. 2 относится.
Как указано в примечаниях к рисункам 1 и 2, не требуется обеспечивать дополнительную защиту с помощью УЗО, если кабель, скрытый в стене или перегородке, имеет заземленное металлическое покрытие (например, броню), или содержится в заземленном металлическом кабелепроводе или коробе, при условии, что металлическое покрытие, кабелепровод или короб соответствует требованиям BS 7671 для защитного проводника цепи. Дополнительная защита с помощью УЗО также не требуется, если выполняются определенные требования к механической защите, как указано в примечаниях к рисункам 1 и 2, или если кабель является частью цепи БСНН или ЗСНН, отвечающей требованиям Регламента 414.4.
Примечания к рисункам 1 и 2
Кабели, расположенные в безопасных зонах, показанных на рисунке 1, должны иметь дополнительную защиту с помощью УЗО, за исключением случаев, когда кабель:
- а) имеет заземленное металлическое покрытие (например, в качестве брони), отвечающих требованиям защитного проводника цепи.
- б) содержится в заземленном металлическом кабелепроводе или желобе, отвечающем требованиям защитного проводника цепи.
- c) является частью цепи SELV или PELV, отвечающей требованиям Регламента 414.4, или d) снабжен механической защитой, достаточной для предотвращения проникновения в кабель гвоздей, винтов и т.п.
Кабели, скрытые в стенах или перегородках с внутренним металлическим каркасом, металлическими выступами или аналогичными внутренними металлическими частями, как показано на рисунке 2, независимо от глубины залегания, должны быть снабжены дополнительной защитой с помощью УЗО, за исключением случаев, когда кабель:
- устанавливается, как указано в пунктах от а) до d) выше
- имеет механическую защиту, достаточную для предотвращения повреждения кабеля при возведении стены или перегородки и при прокладке кабеля.
При прокладке кабеля на глубине менее 50 мм от поверхностей стены или перегородки он должен быть установлен в «безопасных» зонах, а также иметь дополнительную защиту УЗО.
Предотвращение опасности и минимизация неудобств при срабатывании УЗО
Требования, указанные в настоящей статье, привели к увеличению количества цепей установки, требующих дополнительной защиты с помощью УЗО, включая цепи освещения, а также те, которые обеспечивают другие нагрузки.
Проектировщики, установщики и те, кто проверяет и тестирует установку, не должны игнорировать требования группы правил 314.1 стандарта BS 7671, чтобы избежать опасности и неудобств при срабатывании УЗО.
Например, обычно неприемлемо, чтобы все цепи бытовой установки, требующие дополнительной защиты, были защищены одним УЗО, как это может быть в случае, если потребительский блок с разделенной нагрузкой имеет только одно УЗО на 30 мА. установлен.
Если по какой-либо причине сработает УЗО, питание всех защищаемых цепей, включая цепи освещения, будет отключено, что вызовет неудобства и, возможно, опасность.
Определения
Определения терминов «Квалифицированное лицо» и «Проинструктированное лицо» приведены в Части 2 стандарта BS 7671:
Квалифицированное лицо.
