Содержание

характеристики и правила монтажа проводов

На чтение 5 мин. Просмотров 253 Опубликовано Обновлено

Трубы, изготовленные из металла, имеют обширный перечень использования, включая проведение электромонтажных работ. Проводка в металлических трубах не боится механического, химического воздействия, что является большим преимуществом. Во время монтажа важно соблюдать технологии выполнения работ и противопожарные требования.

Для разных сегментов проводки используются трубы разного диаметра

Выбор материала, из которого изготовлена труба, будет зависеть от вида и конструктивных особенностей помещения, в котором планируется проводить работы.

Трубы для электропроводки изготавливают из стали, латуни, меди, пластика.

Особенности латунных и медных труб

Медные трубы, предназначенные для проводки, несмотря на большое количество преимуществ, не пользуются спросом.

Обусловлено это высокой стоимостью.

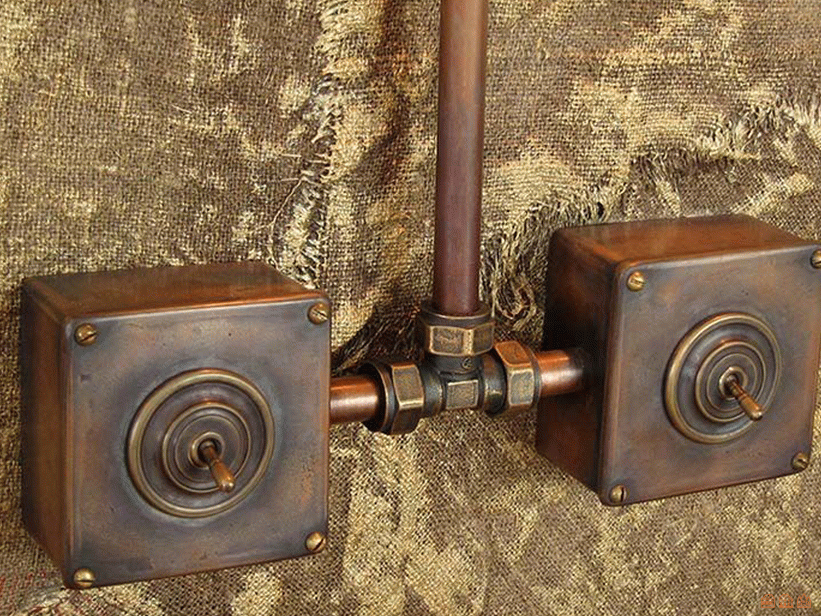

Открытая электропроводка с применением латунных труб

Латунным и медным трубам свойственны следующие характеристики:

  • В сравнении со сталью, эти два материала в меньшей степени подвержены отрицательному воздействию коррозии.
  • Отполированные и аккуратно смонтированные каналы открытым способом могут служить украшением дизайна помещения.
  • Благодаря большому ассортименту фитингов и хорошей пластичности можно монтаж производить самостоятельно.

Стоит отметить долговечность конструкций, а также высокую стойкость к отрицательным воздействиям окружающей среды.

Латунные и медные тонкостенные конструкции оптимальны для проведения установки на поверхности стен и потолков. Также могут использоваться при обустройстве скрытой проводки.

Характеристики стальных труб

Стальные трубы по сравнению с металлорукавом обладают большей локализационной способностью при воспламенении кабеля

Труба электротехническая стальная для прокладки кабеля имеет весомый недостаток – большую массу, но при этом материал относится к высокопрочным, что служит преимуществом. Такой вид труб рекомендуют приобретать, если проводку предстоит прокладывать в деревянных домах. Также обязательно стоит позаботиться о заземлении, поскольку сталь – это хороший проводник, в противном случае в строительном сооружении не будет обеспечена должная безопасность.

Обыкновенные трубы, изготовленные из стали, имеют толщину стенок более 0,25 см. Для тонкостенных стальных конструкций этот показатель колеблется в пределах 0,16-0,25 см. Запрещено использовать такие изделия, если поверхность алюминиевого провода оголена.

Установка толстостенных каналов характеризуется необходимостью проведения сварочных работ и дороговизной. Стоимость самого материала сравнительно невысока, но при этом отмечается высокая прочность.

Металлическая гофра для проводки

Металлические трубы классифицируются по конструктивным особенностям:

  • прямые;
  • гофрированные.

Учитывая особенности каждой разновидности, удастся выбрать наиболее подходящий вариант, порой даже сэкономив семейный бюджет. Критерии выбора труб для проводки:

  • пластичность,
  • диаметр,
  • вес,
  • показатели плотности,
  • длина.

При выборе металлических труб для электропроводки важно правильно соотносить технические характеристики и стоимость товара. Ценовая политика разнообразна, но качественная продукция не может стоить слишком дешево.

Нормы ГОСТа

Регламентируется бесшовная металлическая труба, предназначенная для электропроводки, по ГОСТу документом № 8732-78. Основным показателем для их ценообразования является вес. Также в ГОСТе имеется таблица, которая помогает правильно соотнести величину стенки и объем.

Толщина стенки, мм

Обыкновенные

Толщина стенки, мм

Легкие

Наружный диаметр, мм Условный проход Dy, мм
2,8 2,35 26,8 20
3,2 2,8 33,5 25
3,5 3,0 48,0 40
3,5 3,0 60,0 50
4,0 3,2 75,5 65
4,0 3,5 88,5 80
4,0 3,5 101,3 90
4,5 4,0 114,0 100

На этапе строительства важно позаботиться о хорошей изоляции, в противном случае могут возникнуть серьезные проблемы.

Достоинства металлической гофрированной трубы

Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:

  • Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
  • Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
  • Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.

Для монтажа не требуется большой арсенал инструментов.

Правила проведения монтажных работ

При прокладке проводки в металлорукаве необходимо принять меры по его заземлению

На этапе установки труб для электропроводки важно соблюдать следующие правила:

  • Работа должна проводиться в 2 этапа. Сначала схематически изображается начало и конец труб, которые подводятся к распределительному щитку, аппарату управления, электроприемнику. Далее вычисляют подходящие точки крепления, углы изгибов, а также места для монтажа коробов.
  • При установке металлические жилы проводки подлежат обязательному заземлению при помощи гибкой медной перемычки, ведущей от корпуса к трубе. В качестве альтернативы допускается применение заземляющих гаек.
  • Перед затягиванием трубы важно продуть, потом выровнять.
  • В коробах нужно всегда оставлять запас для подсоединения в случае появления нештатных ситуаций. Делать соединение в трубах категорически запрещено. Сопротивление между трубой и проводами не менее 0,5 Мом.

Монтаж должен проводиться таким образом, чтобы при необходимости проводку без особых усилий можно было извлечь. Соединения выполняются при помощи муфт и фитингов.

От чего защищает заземление

Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:

0,6 – 1,5 тыс. мкА Человек ощущает воздействие электрического тока в своем теле.
2 – 4 тыс. мкА Начинают дрожать пальцы, остановить это человек не может.
5 – 7 тыс. мкА Кисти сводят судороги.
10 – 15 тыс. мкА Без помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник.
20 – 25 тыс. мкА Дыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли.
50 – 80 тыс. мкА Нарушения в работе сердца, наступает паралич дыхательной системы.

Ассортимент металлических труб для электропроводки довольно обширен, чтобы приобрести наиболее подходящий вариант, требуется ознакомиться с особенностями конструкции, ее преимуществами и недостатками.

технология и порядок действий, нюнсы и советы профи

Приветствую уважаемого постоянного читателя! При подключении дома или усадьбы к электроснабжению нередко нет возможности подвести линию электроснабжения воздушным путем. В этом случае выручит прокладка кабеля в металлической трубе – надежный, хотя и более трудоемкий способ устройства коммуникаций.

В этой статье я расскажу об основных принципах, особенностях и технологии монтажа проводов в трубах.

Для чего провода прокладывают в трубах

Трубы оберегают кабели от механических повреждений. Защита актуальна как при подземной прокладке коммуникаций, так и при открытой – наружной и в помещениях. Повреждение изоляции может привести к коротким замыканиям и возникновению напряжения на конструкциях зданий (особо стоит выделить металлические инженерные системы), в почве вблизи поврежденной линии. Следствие этих проблем – нарушение электроснабжения объекта или возникновение опасности для жизни и здоровья человека.

Какие трубы используются для прокладки кабелей в почве

Для прокладки кабелей в почве используются изделия из следующих материалов:

  1. Стальные. Традиционный прочный надежный материал. Достаточно долговечный, но подверженный коррозии.
    Оптимальный выбор стальной трубы – оцинкованная снаружи и внутри. Нержавеющие изделия и гофру не используют из-за дороговизны. Срок службы таких изделий достигает 50 лет. Сейчас выпускаются гофрированные стальные трубы с антикоррозийным покрытием.
  2. Чугунные. Применяют очень редко из-за большого веса и сложного монтажа. Чаще используют в частном домостроении – если есть ненужные материалы и треуется провести линию в земле. Долговечность чугуна также достигает 50 лет.
  3. Асбоцементные. Прочные, не подвержены коррозии, но хрупкие. Монтаж таких изделий достаточно сложен, для них не выпускаются соединительные фитинги. Укладка асбоцементных коммуникаций под дорогами нежелательна.
  4. Бетонные (железобетонные). Прочные и не подверженные коррозии, долговечные. Мелкие диаметры не выпускаются, поэтому иногда применяются для прокладки групп силовых кабелей в городской инфраструктуре. Конструкция очень тяжелая, поэтому монтаж сложный. Чаще для прокладки силовых линий применяют бетонные кабельные каналы – короба с крышкой.
    Они практичнее, в них легче устранить повреждение или заменить коммуникации.
  5. Керамические. По использованию и свойствам аналогичны бетонным, но хрупкие, что дополнительно усложняет монтаж. Очень дорогие.
  6. Пластиковые гладкие и гофрированные, в том числе и двухслойные. Долговечные, не подвержены коррозии и гниению, Достаточно прочные. Для прокладки кабеля к частному дому – отличный вариант, но в случае силовых линий прочность пластика может оказаться недостаточна. Зато при открытом монтаже в домах – замечательный материал, недорогой, легко монтирующийся. Используют обычно полиэтилен низкого давления или поливинилхлорид, в частном доме можно использовать и полипропилен. При этом следует иметь в виду, что ПНД и полипропилен неустойчивы к ультрафиолетовому излучению, для открытой наружной прокладки следует применять только изделия из ПВХ.

Существуют также медные трубы. Для прокладки в земле, в стенах и в невидимых местах медь не используют из-за цены. Медные конструкции используют только для декоративной открытой разводки во внутренних помещениях.

Практически при прокладке силовых линий к частному дому используют два вида труб: стальные или пластиковые (либо гофру).

В каком случае нужна именно металлическая труба

Каким бы прочным ни был современный пластик, но стали он уступает. Поэтому металлические защитные конструкции применяют в тех случаях, когда на коммуникацию оказывается сильное давление: над линией проходит дорога, находится стоянка для машин, въезд в гараж, расположено тяжелое или вибрирующее оборудование, есть опасность просадок грунта, оползней, землетрясений. В некоторых случаях металл применяют и для защиты от вандализма (например, при опускании кабеля с опоры в землю), если в районе расположения вашей дачи орудуют воры.

Металл используют, если существует опасность повреждения коммуникаций при проведении земляных работ.

Прокладка силовых линий в стальных трубах применяется для разводки в горячих цехах, при опасности попадания искр, во взрывоопасных и пожароопасных помещениях. В деревянных постройках или при монтаже проводов по деревянной обшивке допускается использование только металлических кожухов.

Требования безопасности при организации проводки в трубах

При прокладке силовых линий в трубах следует соблюдать следующие требования:

  1. Глубина закладки линий должна быть не менее 70 см – это предохраняет людей на поверхности земли от поражения электрическим током при повреждении изоляции.
  2. Очень важно, чтобы диаметр кожуха был больше диаметра проводки в 2-3 раза.
  3. Расстояние от коммуникации до фундамента – не менее 60 см, под фундаментом проводить линии не допускается.
  4. При прокладке коммуникации под дорогой расстояние до поверхности должно составлять не менее 1 м.
  5. В обязательном порядке должна быть проложена сигнальная лента.
  6. По возможности необходимо отступить от корней деревьев хотя бы на метр (при прокладке без кожуха – на 2 м).
  7. Расстояние до трубопроводов канализации, водоснабжения, газопровода должно составлять не менее 1 м; до трубопровода системы отопления – не менее 2 м.
  8. До бордюра дороги должно быть расстояние не менее 1,5 м.
  9. До «чужих» силовых линий – не менее 50 см.
  10. До опоры ЛЭП – не менее 1 м, до заземлителей – не менее 5 м.
  11. Минимальное расстояние (по вертикали) при пересечении трубопровода или другого кабеля – не менее 50 см.
  12. В помещении металлические кожухи должны быть надежно заземлены (ни в коем случае не подсоединены к нулевому проводу). Защитное заземление должно быть отдельным для системы электроснабжения и для труб-кожухов.

Какие кабели разрешается использовать

Для прокладки коммуникаций в защитных коробах (в данном случае трубах) используют кабели без бронированной оплетки и в двойной или тройной изоляции. Бронированный кабель использовать, конечно, лучше, но он немало стоит, поэтому обходятся обычными. Для почв, не имеющих сильной кислой или щелочной реакции, подойдут следующие изделия: ААШП, ААШв, ААБ2 и другие. Для болотистых и солончаковых почв лучше использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв.

Преимущества и недостатки прокладки в почве

Преимущества прокладки силовых коммуникаций в почве:

  1. Почва служит в определенной степени механической защитой коммуникаций – при подземной прокладке не страшны ураганы, наледи, снег, ветер, движение габаритного транспорта.
  2. Иногда надземная прокладка просто невозможна – если на пути находится автомагистраль, геологические препятствия).
  3. Коммуникации не повредят ни недоброжелатели, ни воры; не погрызут грызуны и не повредит скопление сидящих птиц.
  4. При обрыве или КЗ земля служит заземлителем – это понижает до минимума возгорание проводки в доме, попадание напряжения на конструкции здания и инженерные системы (это предохранит человека в случае аварии от травмирования электрическим током).
  5. Невидимые коммуникации не портят дизайн участка. Особенно это актуально при разводке освещения по участку или подъезду к участку.

Недостатки:

  1. Земляные работы повышают стоимость прокладки коммуникаций, требуют времени, трудозатрат и определенных усилий по восстановлению поверхности почвы – вынутая земля будет оседать несколько лет. Если холмик разровнять, то через пару лет на месте траншеи появится канавка.
  2. Прокладка в трубах сложнее и дороже, чем провешивание кабеля по воздуху.
  3. Монтаж трубопровода также усложняет работы.
  4. При поворотах коммуникации придется оборудовать колодец.
  5. Самое неприятное – при повреждении кабеля его замена достаточно сложна, требует времени, иногда просто невыполнима (например, при промерзании почвы на значительную глубину выкопать траншею вручную невозможно, а копать экскаватором на участке – значить повредить насаждения, площадки, возможно, забор или постройки).

Порядок и технология укладки кабеля в землю

Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.

Порядок выполнения работ:

  1. Выкапывают траншею.
  2. Организуют подсыпку из песка, проливают водой.
  3. Затягивают провод, укладывают трубу. Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше).
  4. Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции.
  5. Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху.
  6. На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель».
  7. Повторно проверяют на отсутствие КЗ и сопротивление изоляции.

Обустройство траншеи

Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.

Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.

Как соединять два куска

Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.

Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.

Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.

Как ввести в дом

Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.

Как затянуть в гофру или трубу

В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.

Что, если кабелей несколько

Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.

Прокладка кабеля под дорогой

Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.

Как правильно проложить кабель в деревянном доме

В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.

Заключение

Я желаю удачи моему любимому читателю в работах по подключению родного дома к основам нашей цивилизации – электричеству. Не забывайте о том, что подвод силового кабеля к дому производится только по согласованию с энергосбытом и требует согласования проекта. Зато в доме и саде можно проявить свои желания и фантазию в полной мере.

Подписывайтесь на рассылку с сайта, приводите друзей, делитесь полезной информацией с друзьями в соцсетях.

Прокладка кабеля в профильных трубах: преимущества, недостатки, особенности монтажа

Долговечность и безопасность эксплуатации электрической системы зданий во многом зависит от качества монтажа кабеля и электротехнических изделий. В большинстве строений жилого, общественного, производственного назначения проводку монтируют в стены или пол. Если существует вероятность, что кабель будет подвергаться механическим воздействиям и влиянию химически активных веществ, то его прокладывают в жесткой внешней оболочке – металлической трубе. В деревянном доме прокладка провода в стальном кожухе повышает пожарную безопасность.

Преимущества и недостатки использования профильной трубы под кабель

При монтаже электропроводки в качестве наружного защитного кожуха иногда используют профильные стальные трубы квадратного или прямоугольного сечения, изготовленные из «черных» углеродистых сталей обыкновенного качества. В особо агрессивных средах применяют трубные изделия из коррозионностойкой стали. Однако это достаточно дорогостоящий вариант, поэтому на практике он встречается редко.

Прокладка электропровода внутри кабель-канала из профильной трубы обеспечивает ряд плюсов:

  • Благодаря прямым углам, такие трубные изделия хорошо укладываются на плоские поверхности.
  • Монтаж кабеля в стальном канале позволяет не только защитить его от механических воздействий, но и нейтрализовать электромагнитные волны, излучаемые электропроводкой. Функции экрана трубный кабель-канал выполняет только при условии заземления.
  • При прокладке кабеля в земле велика вероятность его повреждения при работах с использованием различных механизмов, поэтому применение трубы в качестве жесткого футляра – мероприятие обязательное.
  • Стальные изделия эффективно защищают здание от пожара, который может возникнуть из-за замыкания в проводке. Такая мера необходима в деревянных строениях. Возможен и обратный вариант – проводка может загореться из-за проведения огневых работ (сварка, резка и другая обработка металла) в помещении. В этом случае стальной кабель-канал защищает от возгорания саму электропроводку. Если на открытых пространствах провод достаточно поместить в любую негорючую оболочку, то в подвалах, на чердаках, в перекрытиях кабель рекомендуется прокладывать именно в жесткой стальной трубе.
  • Профильная труба, используемая в качестве кожуха при прокладке электропроводки на улице, обеспечивает полную защиту от механических воздействий, ультрафиолета, влаги, воздействия других агрессивных сред.
  • И еще один плюс профильной трубы – прекрасное соответствие современным стилевым решениям – «хай-тек», «лофт», «минимализм». В этом случае проводка выполняется открытой, а стальной кабель-канал играет роль функционально-декоративного элемента интерьера. Для этой цели могут использоваться нержавеющие трубные изделия со шлифованной или полированной поверхностью.

Минусом применения стальной профильной трубы является сложность ее изгибания, для которого нужны специальные приспособления.

Особенности монтажа проводки в стальных профильных трубах

Монтаж электропроводки начинается с отметки мест, в которых будут располагаться электротехнические изделия. Затем от них размечают путь прокладки кабеля. При скрытой прокладке для защитного кожуха в стенах изготавливают штробы. При наружном монтаже к стене крепят специальные скобы, в которых будет размещаться труба.

Для облегчения протяжки кабеля во внутреннее пространство кабель-канала вдувают тальк. Для удобной протяжки провода в кожухе значительной протяженности необходимо использовать трубные изделия, в которых размер внутренней стороны примерно в 3 раза больше диаметра кабеля.

Для облегчения прокладки кожухов в местах поворота монтируют распаячные коробки, которые в данном случае служат не для коммутации проводов, а для облегчения монтажа. Сначала устанавливают коробки, а затем между ними прокладывают трубу с протянутой в ней проводом.

Если металлопрокат старый, то перед протяжкой кабеля подготавливают его внутреннюю поверхность путем прочистки ершиком. Если используется «черная» неоцинкованная труба, то ее внутреннюю поверхность рекомендуется покрасить путем протягивания поролоновой губки, смоченной в краске, или проливки краски через лейку.

Внимание! Для протяжки в стальных трубах используют кабели с тройным изоляционным слоем. При напряжении в сети более 42 В металлический кожух с кабелем заземляется на наружную шину, независимо подсоединенную к колодке «земля».

404 страница не существует

Салават

Самара

Санкт-Петербург

Саранск

Сарапул

Саратов

Саяногорск

Севастополь

Северодвинск

Село Шипуново

Сергиев Посад

Серов

Серпухов

Симферополь

Смоленск

Собинка

Советск

Солнечногорск

Сочи

Ставрополь

Старый Оскол

Стерлитамак

Ступино

Сургут

Сызрань

Про проводку в деревянных домах (стальные трубы).

Alexiy про СП 256.1325800.2016 – CS-CS.Net: Лаборатория Электрошамана

Я в посте про Кабаново затронул так обожаемую всеми тему про скрытую проводку в деревянном доме и то, что её надо вести в стальных трубах, а не всякой там гофре и прочей срани. У одного заказчика всплыли трубы Kofulso, и то, что вроде как на сечениях до 2,5 квадратов толщина стенки трубы не нормируется и поэтому такие трубы прокатят.

НО оказалось, что теперь это НЕ ТАК. Даю слово Alexiy, как большому спецу по нормативке и свежим правилам.

C 2 марта 2017 г. утвержден Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 29 августа 2016 г. N 602-пр и введен в действие СП 256.1325800.2016, в котором говорится, что минимальная толщина стенки стальных труб для проводки — это 0,5 мм. А толщина стенки трубы Кофулсо 0,25-0,3 мм.

Вот как было в СП 31-110-2003:

Старый ГОСТ (сечение трубы для 2,5 не нормируется)

Вот как стало в СП 256. 1325800.2016:

Новый ГОСТ (сечение трубы для 2,5 уже нормируется)

Тут прикол с интерпретацией данных этой таблицы. Моему уму это непостижимо! [от CS: это если подходить к нормативке жёстко и формально. Так-то понятно, что это «до 2,5», но ты поди докажи это суду или страховым компаниям при разборе случаев пожаров и возмещении ущерба]

Если читать буквально, то максимальное сечение меди для стационарной проводки «до 2,5» — это исключительно 1,5 мм кв. (ведь не написано же просто «2,5» или «до 2,5 включительно» или «2,5 и менее»). А 2,5 мм кв. для меди в табличке вообще отсутствует!!! Следовательно, для 2,5 мм кв. берём как для 4 мм кв. — логично?

Таким образом, для 1,5 мм кв. стенка не менее 0,5 мм, а для 2,5 мм кв. — 2,8 мм — так что ли? Или для 2,5 мм кв. — 0,5 мм? Вот как это понимать?!

При том, что простейшая экстраполяция показывает нам даже в самом оптимистичном варианте (чтобы линия Тренда совпадала с точками графика нужно взять не 2 и 2,5 мм, а 2,65 и 2,7 мм!):

Экстраполяция сечений и толщины стенки

Толщина стенок 2 и 2,5 мм взяты стандартные — из ГОСТа на водогазопроводные трубы, которые обычно используются для электропроводки (табл. 1 — полный сортамент, табл. 2 — лёгкая серия под накатку резьбы).

Таблица толщин стенок труб ВГП

Короче, ясности изменение таблицы не сильно добавило.

Другой вопрос, что сильфон выпускается со стандартной толщиной стенок 0,3 мм, а металлорукав — 0,2-0,45 (обычно 0,25 или 0,3 мм) и поэтому требованиям толщины стенки даже 0,5 мм не соответствует.

Таким образом трактовать формулировку «не нормируется» как «любой толщины» уже невозможно — указано конкретное значение 0,5 мм и гофры под это значение не подходят.

Вот так-то! Спасибо, Alexiy! Значится, как я продолжал всех рвать за самодеятельность — так и буду рвать и дальше!

Прокладка кабеля в металлических (стальных) и ПНД трубах, нормы и правила монтажа

При прокладке кабельных линий, а также монтаже электропроводки обычно применяются различные опорные и защитные конструкции. Одним из вариантов кабельного монтажа является его прокладка внутри трубы.

Основная функция, которую выполняют трубные изделия — защита кабеля от механических повреждений.

Внутритрубный монтаж обеспечивает высокий уровень защиты проводников от внешних воздействий различного характера. Однако такой вид защиты имеет свои отрицательные стороны.

Так, при повреждении кабеля затрудняется поиск места пробоя изоляции. При глухой заделке трубной трассы в строительные конструкции не всегда имеется возможность произвести замену кабеля.

Нередки случаи, когда при производстве ремонта помещения, скрытую проводку, проложенную в трубах, приходится «хоронить», выполняя монтаж новой разводки.

На энергетических объектах монтаж кабельной разводки осуществляется в специальных кабельных каналах или лотках.

При этом кабельные линии доступны для осмотра, ремонта или замены по всей длине.

Трубопроводы, как защита применяются только в местах выхода кабеля из канала и его вводе в клеммные шкафы либо шкафы приводов коммутационных аппаратов.

Трубные изделия из различных материалов используются при прокладке силовых кабелей в земле. Правила Устройства Электроустановок предписывают прокладывать однофазные маслонаполненные кабели низкого давления в трубах из немагнитного материала, обычно для этого применяются асбоцементные изделия.

Каждая фаза указанных кабелей должна находиться в отдельном трубном канале.

Трубы допускается применять при монтаже всех видов электропроводки:

  • наружной и внутренней разводке;
  • открытой и скрытой прокладке проводников.

ВИДЫ ТРУБ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Для защиты кабеля могут использоваться трубопроводы, изготовленные из различных материалов. Каждый из видов трубной продукции обладает своими особенностями, на которых стоит остановиться более подробно.

Прокладка кабеля в стальных трубах.

Сталь является наиболее прочным материалом, поэтому наиболее успешно справляется с задачей защиты проводников от внешних механических воздействий. Для защиты от коррозии, трубная поверхность покрывается краской на влагоустойчивой основе как снаружи, так и изнутри.

При закладке трубы в стены или перекрытия, наружная трубная поверхность не окрашивается. Таким способом достигается лучшая адгезия с цементным раствором.

Стальная труба не только защищает электрические кабели от повреждений, но и служит экраном для электромагнитного излучения. Благодаря этому нейтрализуется электромагнитное поле, излучаемое проводниками с током, находящимися в трубе. Если трубное изделие защищает кабельные связи схем автоматики, то при этом осуществляется их защита от внешних электромагнитных полей.

К недостатку труб из стали можно отнести их жёсткость, создающую неудобство при прокладке. Нормы ПУЭ запрещают использование стальных труб в помещениях с повышенной влажностью.

Полиэтиленовые трубы.

Прокладка кабеля в трубе из пнд идеально подходит для подземного монтажа кабельных линий. Полиэтилен низкого давления (пнд) значительно уступая стали по механической прочности превосходит её по коррозионной стойкости и способности противостоять воздействиям химически агрессивных веществ.

Полиэтилен обладает высокой устойчивостью к низким температурам — его предел морозостойкости составляет -45°С.

Применение трубных изделий из полиэтилена целесообразно применять при отсутствии угрозы внешних механических воздействий, в тех случаях, когда требуется защита от влаги и химически активных реагентов.

Прокладка кабеля в гофрированных трубах из ПВХ.

Данные изделия обладая всеми лучшими свойствами полиэтиленовой защиты к тому же весьма гибки, что создаёт повышенные удобства при их прокладке. Наиболее часто гофрированные пвх изделия применяются при прокладке проводки открытого типа.

К негативным свойствам пвх относятся его низкая морозостойкость и потеря механических качеств при длительном воздействии ультрафиолетового излучения. Данное обстоятельство делает применение поливинилхлоридной защиты целесообразным только для внутренней электрической проводки.

ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В ТРУБАХ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Правилами Устройства Электроустановок предписано применение защиты кабельных линий с помощью трубных изделий в местах с повышенной вероятностью механического повреждения кабелей.

Примерами участков с повышенной опасностью могут служить:

  • пересечения трасс кабельных линий с железнодорожными путями, автомобильными дорогами, трубопроводами различного назначения;
  • участки параллельного размещения кабельных трасс с железнодорожными и трамвайными путями.

При проектировании кабельных связей открытых распределительных устройств (ОРУ) электрических подстанций обычно применяется подземная прокладка кабеля. В случае повышенного уровня грунтовых вод применяется надземный монтаж.

Для монтажа кабельных трасс в трубных защитных изделиях пригодны силовые и контрольные проводники в пластмассовой или резиновой оболочке с медными или алюминиевыми жилами.

Существуют определённые ограничения, связанные с функциональным назначением прокладываемых линий. В частности, запрещена прокладка в одном трубном канале:

  • электрических цепей, взаиморезервирующих друг друга;
  • цепей питания рабочего и аварийного освещения;
  • линий безопасного напряжения до 42 вольт с линиями более высокого напряжения.

Существующие правила предписывают обеспечивать при прокладке уклон трассы трубного монтажа, во избежание скопления влаги. На объектах с повышенным содержанием пыли и агрессивных веществ в воздухе должны быть смонтированы уплотнения, препятствующие контакту кабельных оболочек с активными веществами.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Труба ПВХ, ПНД, ПВД для электропроводки – сравнение + видео

При обустройстве скрытой проводки чаще всего востребована труба ПВХ для электропроводки, однако значительный ассортимент надежной защиты токоведущих элементов требует их подробного обзора.

Почему для электропроводки истина в трубе?

Первоначально распределение электричества по жилым и производственным помещениям, по объектам социальной и транспортной инфраструктуры осуществлялось в открытом виде. Более того, открытый метод продолжает активно использоваться и поныне – достаточно вспомнить те же линии ЛЭП или троллейбусные провода. Открытое расположение проводки выгодно простейшей диагностикой обрывов, легким доступом к точке неисправности и существенно меньшей сметой расходов на монтаж и возможный ремонт.

Однако ни о какой эстетике помещений при наличии клубков змеящихся проводов на потолках и стенах и речи быть не может. Декорировать подобные «хитросплетения строительства» трудно, дорого и часто недопустимо с точки зрения пожарной безопасности. Исключения составляют разве что слаботочные провода телефонной связи и сигнализации – но и для них уже выпускаются специальные плинтуса с внутренним кабельным каналом.

Такие изделия находят широкое ремонтное применение при укладке ламината, монтаже и ремонте паркета и даже при обустройстве наливных полов. Главное – помнить, что имеется жесткое ограничение по нагрузкам укладываемых в них проводов (обычно до 24 Вольт). Стандартное электропитание в пластиковых плинтусах с кабельными каналами размещать нельзя, а тянуть кабель поверх отремонтированных стен – лишать ремонт эстетического смысла. Очевидный выход заключается в скрытом монтаже кабелей и проводов, но и с ним все обстоит неоднозначно.

Всем известно скрытое расположение проводки в домах советской постройки – силовые кабели либо попросту замуровывались в кирпичную стену, либо располагались в пазах стены бетонной. На самом деле, это вполне достойный и экономичный метод разводки электричества по жилым помещениям – если игнорировать бурный прогресс на рынке строительных и отделочных материалов, если пренебречь долговечностью и надежностью проводки.

Монтаж электропроводки в трубах позволяет:

  • Выполнять работу в деревянных, пластиковых и других конструкциях с опасностью в пожарном отношении;
  • Добиться функциональности кабелей на протяжении долгих десятилетий за счет их «трубной защиты»;
  • Сэкономить на изоляции самих проводов – внутри труб для нее не требуется слоев, экранов, бронированных оплеток и т. д.;
  • Легко диагностировать возможную неисправность скрытой проводки и обеспечить частичную замену электропроводки без вскрытия стен и потолков, полов, перегородок и перекрытий;
  • Избежать повреждений в процессе ремонта. При извлечении замурованного в алебастр, бетон или кирпичную кладку провода вероятно повреждение изоляции либо токоведущих жил – проводка в трубах гарантирует отсутствие подобных ремонтных коллизий;
  • Токовая нагрузка на проводники внутри труб допускается выше, чем при их расположении в толще стен ввиду естественной вентиляции за счет внутренних зазоров.

Какие выбрать трубы для прокладки электропроводки – металлические или пластиковые, жесткие конструкции или гибкую гофру – зависит от материала стен, используемых отделочных материалов, токовой нагрузки и прочей ремонтной специфики.

При выборе метода, чем защитить и как расположить электропроводку, важно правильно расставить приоритеты – безопасность, надежность и ремонтопригодность обязаны превалировать над экономией и скоростью завершения проекта.

Стальная труба для электропроводки – когда в стенах актуален металл?

Прежде всего, когда стены деревянные. Короткое замыкание в толще дерева – кошмар для любого владельца и для всех жильцов деревянных строений, оно способно привести к фатальным последствиям без всяких кавычек. В любом горючем материале актуальна проводка внутри металлических труб, но в первую очередь в строениях из дерева.

Большой вес металлической конструкции, ее свойство самостоятельно проводить электрический ток приводят к необходимости выполнять работу точно по месту. Стальные трубы обязаны иметь значительный диаметр, проводники внутри них следует располагать свободно. Экономия на изоляции проводов в данном случае недопустима, каждый контакт должен подвергнуться тщательной изоляции. При обустройстве розеток и выключателей в стенах из дерева «стаканы» для их установки тоже должны быть металлическими.

В домах старой постройки межэтажные перекрытия часто выполнялись из дерева, поэтому проводку между этажами в толще таких перекрытий необходимо выполнить внутри металлической трубы. Для небольших участков возможно использование гибких металлизированных гофров. Проводка в трубках из металла отличается большой стоимостью и трудоемкостью, но на опасности пожара лучше не экономить…

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для электропроводки в скрытом монтаже используются широко и повсеместно. Это обусловлено следующими ремонтными преимуществами, которые имеют труба ПВХ для электропроводки, жесткие ПНД «трубопроводы» и прочие изделия на пластиковой основе:

  • Коррозийная стойкость и невосприимчивость к химически активным веществам;
  • Легкость. По сравнению с металлической трубой, пластиковая легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при высотных работах, на потолках, в местах с ограниченным доступом;
  • Возможность гибкой укладки. Пользоваться таким свойством пластиковых труб следует с осторожностью, т.к. по нормативам ГОСТ и ПУЭ расположение проводников внутри стен «должно быть прямолинейным и предсказуемым снаружи везде, где это возможно«;
  • Возможна самостоятельная прокладка пластиковой защиты кабелей и проводов, причем с минимальным ремонтным опытом. Сварочные стыки стальных труб предполагают наличие специализированного оборудования и навыков;
  • Низкая стоимость электромонтажных работ и отсутствие вредных выделений в атмосферу – не лишнее качество для жилых помещений.

Различия между типами пластиковых труб обусловлены формулой их состава. Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной.

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартном жестком виде и в форме гофрированных гибких рукавов. Их главными достоинствами считаются прекрасная прочность, жесткость и минимальное линейное расширение при укладке и эксплуатации. Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и прочей фурнитуры, сочетаемость гофра и прямых труб позволяет уложить всю электропроводку в один и тот же материал. Температурная стойкость и пожаробезопасность у ПВХ-труб выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене проводки используются именно ПВХ-трубопроводы. Они оптимальны с точки зрения длительного характера эксплуатации и надежной защиты силовых проводов. В деревянных стенах следует защищать кабели металлическими трубами, в помещениях с высокой влажностью – полиэтиленовыми. При разработке электрификации сложных и/или протяженных объектов можно (и нужно!) использовать различные типы труб для электропроводки.

Оцените статью: Поделитесь с друзьями!

Electrical Conduit 101: Основы, коробки и заземление

Электропровод — это металлическая или пластиковая труба, по которой проложены электрические провода. Жесткий или гибкий кабелепровод защищает провода и используется в открытых местах, например, вдоль внешней поверхности стены. Он также используется в незавершенных областях, таких как подвалы, подвалы и чердаки, а также для поверхностного монтажа на открытом воздухе.

Типы трубопроводов

Кабелепровод, используемый для жилой проводки, включает несколько типов металлических и пластиковых материалов, предназначенных для различных применений.Вот самые распространенные виды:

  • EMT: Электрометаллический трубопровод — это жесткий тонкостенный металлический трубопровод, обычно изготовленный из оцинкованной стали. Поскольку он тонкостенный и легкий, его легко согнуть с помощью специального инструмента, называемого трубогибом, и его нельзя продеть, как более тяжелый канал.
  • FMT: Гибкий металлический кабелепровод имеет спиральную конструкцию, которая позволяет трубке легко изгибаться, что упрощает установку. Он обычно используется для коротких пробегов в незащищенных местах, таких как проводка для мусороуборочных машин и водонагревателей.
  • RMC и IMC: Жесткий металлический трубопровод и промежуточный металлический трубопровод — это трубы для тяжелых условий эксплуатации, изготовленные из оцинкованной стали. Они используются для структурных трубопроводов, по которым проходит проводка для подключения дома к инженерным коммуникациям. IMT в значительной степени заменил RMC в новом строительстве. И RMC, и IMC соединяются резьбовыми соединениями.
  • ПВХ: Жесткий ПВХ — пластиковая труба, по размеру аналогичная ЕМТ. Его можно нагревать и гнуть, соединять клеевым или резьбовым соединением.
  • LFMC: Водонепроницаемый гибкий металлический трубопровод — это гибкий металлический трубопровод, покрытый пластиковой оболочкой для обеспечения водонепроницаемости. Применяется для наружной проводки, обслуживающей кондиционеры и другое уличное оборудование.
Кабелепровод

отличается от BX

На первый взгляд, кабелепровод может показаться похожим на проводку BX (или AC, от «бронированного кабеля»). Как и кабелепровод, отдельные отдельные провода без изоляции заключены в металлическую оболочку BX. Также как кабелепровод, BX можно использовать в открытых местах.

Разница в том, что в соответствии с электрическими нормами (NEC 320.12) армированный кабель нельзя использовать во влажных или влажных местах, в местах, подверженных коррозионным условиям, или в местах, где может произойти повреждение. В отличие от этого, в таких местах могут быть установлены кабелепроводы определенных типов.

Коробки и соединители, используемые с кабелепроводом

Кабелепровод всегда заканчивается в электрическом ящике какого-либо типа или стационарном оборудовании, которое также служит ящиком. Специальные соединители используются для крепления кабелепровода к коробкам и соединения отрезков трубопровода вместе с образованием длинных прямых участков или изгибов.Коробки, соединители и кабелепровод образуют систему ограждения проводов, называемую дорожкой качения.

В большинстве случаев материал кабелепровода совпадает с материалом коробки. Пластиковый трубопровод обычно используется с пластиковыми коробками, но также может использоваться с металлическими коробками и специальными соединителями. Металлический кабелепровод следует использовать только с металлическими ящиками.

Используется проводка с кабелепроводом

Кабелепровод — это полая труба, через которую протягиваются провода во время установки. Это отличается от кабеля, который представляет собой группу проводов, заключенных в гибкую защитную оболочку. Самый распространенный тип кабеля, используемого в домашней электропроводке, — неметаллический (NM), или кабель Romex. Хотя кабель NM может быть проложен внутри кабелепровода, это делается редко.

Типы проводов, обычно устанавливаемых внутри кабелепровода, — THHN и THWN. Провода THHN / THWN — это отдельные изолированные провода с цветовой кодировкой. Они похожи на провода, которые вы видите, когда снимаете внешнюю оболочку с кабеля NM.

Заземление с кабелем

В некоторых установках с использованием металлического кабелепровода кабельный канал — кабелепровод, коробки и соединители — служит заземлением цепи.Таким образом, металлический кабельный канал действует вместо заземляющего провода, который находится в кабеле NM (это также основная причина, по которой с металлическим кабелепроводом можно использовать только металлические коробки).

Этот тип системы заземления был более распространен в старых постройках, чем сегодня, и многие электрики сегодня включают изолированный провод заземления в металлический кабелепровод в качестве предпочтительного средства заземления цепи.

Чтобы металлическая дорожка качения служила заземлением, все части дорожки должны быть электрически соединены без прерываний.Если специалист по ремоделированию непреднамеренно установит пластиковую коробку в дорожку качения или если какое-либо соединение ослабнет, путь заземления будет нарушен, и цепь останется незаземленной.

electric — Как я могу разрезать металлическую трубу, сохранив при этом провода внутри?

Вы должны вытащить провод. Период.

То, что вы здесь видите, это метод проводки кабелепровода . На самом деле это отличный способ прокладки проводов, , но я так понимаю, это совершенно чуждый и незнакомый вам .

Суть в том, что вы строите маршрут трубы, а затем пропускаете через него провода, в таком порядке . Провода могут быть любого цвета и размера.

Теперь Кодекс требует, чтобы каждая крышка распределительной коробки всегда оставалась доступной без инструментов. Его нельзя покрыть гипсокартоном, обоями, ковролином, прикрученной фанерной панелью, ничего в этом роде. Итак, Где бы ни был другой конец этого канала, у вас должен быть доступ к нему . Вот откуда вы вытягиваете провода.Ожидайте, что это будут отдельные провода, а не привычный вам кабель.

Вы также видите переход от металлического кабелепровода EMT к какой-то гибкой системе кабелепровода, такой как AC. Я не знаю, что происходит с лентой, но я предполагаю / надеюсь, что там есть подходящий соединитель. Кроме того, я не вижу, что происходит с заземляющим проводом. Возможно, этому гибкому кабелепроводу не разрешается проводить заземление (ЕМТ), и это было их решением. Правильное решение — добавить провод заземления внутрь кабелепровода на протяжении всего участка.

Ответ состоит в том, чтобы изменить маршрут этого EMT и гибкого трубопровода, чтобы он использовал другой путь. Не стесняйтесь получить больше EMT или гибкий канал для расширения. Они продают предварительно гнутые профили, а также имеют трубогибы.

Не выходите из кабелепровода с оголенными проводами. Честно говоря, я считаю, что металлический кабелепровод — хорошая идея из-за воздействия на него повреждений (из-за установки и снятия шайбы). Обычно разрешается выходить из кабелепровода с кабелем Romex, но не здесь, поскольку он может быть поврежден.Однако протягивать жесткий, неплотно прилегающий кабель через кабелепровод — большая проблема, и это часто непрактично для домашнего мастера.

Итак, найдите другой конец этого трубопровода. Привяжите веревку к проволоке на конце. Затем потяните за провода, чтобы протянуть веревку в кабелепровод. Затем выполняйте свою работу, затем используйте веревку, чтобы снова протянуть провода.

7 типов электропроводки

Термин «электрический кабелепровод» относится к прочным трубам или другим типам кожуха, используемым для защиты и обеспечения маршрута для отдельных проводников электропроводки.Кабелепровод обычно требуется там, где проводка обнажена или может быть повреждена. Трубопровод может быть выполнен из металла или пластика и может быть жестким или гибким. Все кабелепроводы устанавливаются с совместимыми фитингами (муфтами, коленами, соединителями) и электрическими коробками, обычно сделанными из того же или подобного материала. Кабелепровод должен быть установлен в соответствии с Национальными электротехническими правилами (NEC) и всеми применимыми местными правилами.

Существует семь различных типов кабелепроводов, обычно используемых в жилых и коммерческих помещениях.

Жесткий металлический трубопровод — RMC и IMC

Жесткий металлический кабелепровод, или RMC, представляет собой усиленную оцинкованную стальную трубу, которая устанавливается с помощью резьбовых фитингов. Обычно он используется на открытом воздухе для защиты от повреждений, а также может служить структурной опорой для электрических кабелей, панелей и другого оборудования. RMC продается длиной 10 и 20 футов и имеет резьбу на обоих концах.

Промежуточный металлический кабелепровод, или IMC, представляет собой более тонкую и легкую версию жесткого металлического кабелепровода, одобренный для использования во всех тех же приложениях, что и RMC. Поскольку IMC легче и проще в эксплуатации, чем RMC, он чаще встречается в новом строительстве.

Электрические металлические трубки — EMT

Другим примером жесткого электрического кабелепровода является EMT (электрические металлические трубы), которые чаще всего изготавливаются из оцинкованной стали, но также могут быть из алюминия. EMT также называют «тонкостенным» трубопроводом, потому что он тонкий и легкий, особенно по сравнению с RMC. EMT является жестким, но его можно согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с помощью муфт и фитингов, которые фиксируются установочными винтами или зажимами компрессионного типа.Сама трубка не имеет резьбы, как у RMC и IMC. Общие размеры EMT включают 1/2 дюйма, 3/4 дюйма и 1 дюйм. Он обычно используется для прокладки открытой внутренней проводки в жилом и легком коммерческом строительстве. При установке на открытом воздухе в незащищенных местах он должен быть собран со специальной водонепроницаемой арматурой.

Электрические неметаллические трубки — ENT

Электрические неметаллические трубки (ЛОР) — это гибкие гофрированные пластиковые трубки, устойчивые к воздействию влаги и огнестойкости.Легко сгибается и устанавливается с помощью защелкивающейся или клееной пластмассовой фурнитуры. В отличие от EMT, неметаллические трубки нельзя устанавливать в открытых местах, поэтому их обычно используют внутри стен. Помимо установки в стандартных деревянных или металлических каркасных стенах, ЛОР может быть установлен внутри бетонных блочных конструкций и может быть покрыт бетоном. Из-за синего цвета одной распространенной марки этого трубопровода, ЛОР получил прозвище «трубка смурфа », в честь персонажей мультфильма «Смурфики».

Гибкий металлический трубопровод — FMC и LFMC

Гибкий металлический трубопровод (FMC) также называют «Гринфилд» по имени его изобретателя.Он имеет спиральную конструкцию, что делает его гибким, поэтому он может проникать сквозь стены и другие конструкции. Стандартный FMC используется в сухих помещениях, часто для коротких пробегов между стенной коробкой и двигателем или стационарным прибором, например, мусоропроводом.

Водонепроницаемый гибкий металлический трубопровод (LFMC) — это особый тип гибкого металлического трубопровода с пластиковым покрытием, который используется с герметичными фитингами для обеспечения водонепроницаемости. Он обычно используется с наружным оборудованием, например, с кондиционерами.Взаимодействие с другими людьми

Жесткий трубопровод из ПВХ

Жесткий поливинилхлорид (ПВХ) похож на пластиковую водопроводную трубу и устанавливается с помощью пластиковых фитингов, которые приклеиваются на место. Его можно согнуть после нагревания в переносном обогревателе. Поскольку трубопроводы и фитинги склеены друг с другом, узлы трубопроводов могут быть водонепроницаемыми, что делает ПВХ пригодным для прямого закапывания в землю во многих случаях. Также допускается в агрессивных средах.

7 типов электрических проводов, которые должен знать каждый электрик

· Для создания полостей, особенно для создания ответвлений и стыков в проводниках.

· Для работы в качестве отводов для установленных проводов.

· Для прочного соединения секций кабелепровода.

· Для отводов, особенно для отводов трубопроводов.

· Обеспечение доступа для проводников с точки зрения будущих систем и систем технического обслуживания.

· Создание изгибов под углом 90 градусов для участков кабелепровода.

· Для монтажа осветительных приборов и электропроводки.

Различные типы электрических трубопроводов

Системы трубопроводов обычно классифицируются по материалам, используемым для придания механической жесткости, труб и толщины стенок.Материалы выбираются с учетом коррозионной стойкости и автоматической защиты с учетом фактора стоимости. При подключении оборудования в небезопасных зонах, где требуется предварительное разрешение, необходимо четко следовать нескольким конкретным рекомендациям. Следующие типы труб обычно используются для освещения жилых и коммерческих помещений.

1. Электрометаллические трубки (EMT)

Электрометаллические трубки (EMT) — один из распространенных примеров изогнутых труб. Обычно он изготавливается из оцинкованной стали, но может быть и из алюминия.EMT обычно называют «тонкостенным» трубопроводом, потому что он тоньше и легче по сравнению с RMC. Он также может быть жестким, но его можно легко согнуть с помощью простого инструмента, называемого трубогибом.

EMT устанавливается с фитингами и муфтами, которые полностью фиксируются с помощью зажимов компрессионного типа или установочного винта. Сама трубка не имеет резьбы, как IMC или RMC. Кроме того, стандартные размеры, доступные для ЕМТ, включают от 1 дюйма до 1,5 дюйма. Открытая внутренняя проводка — это то место, где обычно используется EMT, потому что она часто используется в легких коммерческих или жилых зданиях.Поэтому не менее важно собрать его со специальной водонепроницаемой арматурой.

2. Жесткий металлический трубопровод (RMC)

RMC означает жесткий металлический трубопровод из оцинкованной стали, который устанавливается с помощью резьбовых фитингов. Он обычно используется на открытом воздухе, чтобы обеспечить дополнительную защиту от повреждений. Обеспечение структурной поддержки, особенно для электрических панелей, кабелей и другого оборудования, также важно. RMC доступен для продажи только по длине от 10 до 20 футов, и он должен иметь резьбу на обоих концах.

Жесткий металл считается одним из самых дорогих вариантов электропроводки на рынке. Однако он предлагает дополнительную прочность и долговечность, что является огромным плюсом.

3. Промежуточный металлический трубопровод (IMC)

IMC или промежуточный металлический трубопровод, скорее всего, является более легкой и тонкой версией RMC. Тем не менее, он также одобрен для использования во всех аналогичных приложениях, как и RMC. В некоторых случаях IMC чаще используется в строительстве, потому что он намного легче и с ним легче работать.Он также предлагает тот же уровень защиты, что и RMC, и считается более экономичной альтернативой для проектов, где расходы являются большой проблемой.

4. Гибкий металлический трубопровод (FMC)

FMC также называют «Гринфилд», по имени изобретателя. Он имеет спиралевидную конструкцию, что делает его чрезвычайно гибким. Гибкость FMC позволяет использовать его в стенах и даже в других конструкциях. Стандартный FMC обычно используется для сухих помещений, которые часто используются только на короткие сроки.

Более того, FMC всегда является отличной заменой для многих областей, где требуется тесная близость и более крутые повороты. Последнее затруднит сгибание обычных трубопроводов. Освещение, вентиляционные отверстия на чердаке и водонагреватели — типичные примеры основных гибких трубопроводов.

5. Герметичный гибкий металл (LFMC)

В то время как LFMC или водонепроницаемый гибкий металлический канал представляет собой особый тип гибкого металлического канала, который используется с обязательно герметичными фитингами и имеет пластиковое покрытие, части, составляющие весь LFMC сделал его водонепроницаемым. Этот металлический кабелепровод также используется с наружным оборудованием, например, с кондиционерами.

6. Электрические неметаллические трубки — ENT

ENT — это гибкие гофрированные пластиковые трубки, которые обычно устанавливаются с помощью клееных пластиковых фитингов или защелкивающихся замков. Кроме того, если речь идет об установке и стенах с металлическим каркасом или стандартной древесиной, ЛОР может быть установлен в бетонных блочных конструкциях и может быть изначально покрыт бетоном. Более того, ЛОР прозвали «трубкой для смурфинга» из-за его синего цвета.

7. Жесткий трубопровод из ПВХ

ПВХ или жесткий поливинилхлорид очень похож на пластиковые водопроводные трубы и может работать в агрессивных средах. Он устанавливается с помощью пластиковой фурнитуры, которая приклеивается непосредственно на место. Он может гнуться сразу после нагревания в переносном обогревателе. Узлы трубопроводов также могут быть водонепроницаемыми, поскольку фитинги и трубопроводы склеены друг с другом. Доказано только, что ПВХ действительно подходит для быстрого захоронения на земле и для ряда других применений.

Вот преимущества использования жесткого ПВХ:

· Доступен с различной толщиной стенок

· Обычно дешевле по сравнению с другими доступными вариантами

· Чрезвычайно легкий, универсальный и простой в установке

· Прекрасно работает как в подземные и бетонные

При всех преимуществах, которые он дает, трубы из ПВХ не рекомендуется использовать в определенных местах, где слишком много прямых солнечных лучей. Естественный свет, исходящий от солнца, со временем разрушает материалы.Тем не менее, в целом жесткий ПВХ по-прежнему является отличным вариантом, несмотря на недостатки.

Выбор правильных электропроводов для дома или офиса

Современный мир не может жить без электричества. При проектировании любого здания, будь то магазины, фабрики, дома, офисы или любое другое коммерческое здание, нужно обеспечить, чтобы электричество доходило до каждого мыслимого угла. Электропровод проложен, чтобы обеспечить подачу электричества в точку обслуживания.Эти электрические провода нельзя допускать, чтобы они проходили по зданию; поэтому устанавливаются трубопроводы, по которым эти электрические провода подводятся к месту обслуживания. Эти трубы могут быть проложены по поверхности стены или внутри стен. Вторичные функции кабелепровода — поддерживать эстетику здания, удерживать электрический провод на месте, защищать провода от любых внешних опасностей, механических или термических нагрузок. Размер и вес электрического провода определяют размер и тип трубопровода, который потребуется.

Помимо размера кабеля, тип электрического кабелепровода, который необходимо установить, также будет зависеть от пути и окружающей среды, через которую, возможно, придется проложить эти электрические кабели. Существуют разновидности фитингов для электрических кабелепроводов, подходящие для различных областей применения.

Типы электропроводов

Электропроводы могут быть жесткими или гибкими и могут быть изготовлены из различных материалов, таких как металл, алюминий, ПВХ или сталь. Если используемый электрический кабель является гибким и его нужно проложить через несколько витков, предпочтительнее использовать гибкие кабелепроводы. В жилых помещениях обычно используются кабелепроводы из армированного кабеля или ПВХ. Бронированный кабельный канал представляет собой не что иное, как спиральную металлическую оболочку, и главное преимущество заключается в том, что он защищает провод от любого возможного прокола гвоздями.

  • Труба из ПВХ — всегда является отличным выбором, прежде всего из-за экономии, а также защиты от воды, которая может просочиться в стену.Трубопроводы из ПВХ также используются в тех случаях, когда может потребоваться прокладка электрического провода под землей или в открытой среде, подверженной воздействию воздуха, пыли и воды.

    Для использования в подвале или гараже, где провод обычно проходит по поверхности стены, лучше всего подходят электрические металлические трубы. В подвале металлический трубопровод обеспечит столь необходимую защиту от крыс / мышей. Чтобы пропустить эти металлические трубы через повороты, вам может потребоваться трубогиб, муфты для кабелепровода, смещенные фитинги и колена.Эти электрические металлические трубопроводы могут быть изготовлены из стали или алюминия. Для тех коммерческих или промышленных применений, где окружающая среда влажная или влажная, было бы неплохо использовать алюминиевый трубопровод, поскольку алюминий не ржавеет.

  • Водонепроницаемый гибкий неметаллический трубопровод — Водонепроницаемый гибкий неметаллический трубопровод, тип LFNC-B представляет собой дорожку качения круглого сечения с гладкой внутренней поверхностью из ПВХ и встроенным усиливающим элементом внутри стенки трубопровода. Герметичный гибкий неметаллический трубопровод (LNFC) предназначен для использования во влажных, сухих или маслянистых местах и ​​является огнестойким.Они подходят для промышленного и коммерческого применения, как внутри, так и снаружи помещений. Их можно использовать в бассейнах, спа или кондиционерах и системах отопления, вентиляции и кондиционирования воздуха.

  • Водонепроницаемый гибкий металлический трубопровод — Как следует из названия, непроницаемый для жидкости трубопровод предпочтителен для применений с высокой степенью влажности. Они наиболее подходят для водоочистных сооружений, бумажных фабрик, мостов и нефтехимических предприятий. Непроницаемый для жидкости гибкий металлический трубопровод покрыт пластиковым водонепроницаемым покрытием.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

типов электропроводов — archtoolbox.com

Электропровод — это кабельный канал или система трубопроводов, защищающая провода и кабели от ударов, влаги и паров.Это путь для силовой или коммуникационной (низковольтной) электропроводки. Обычно он имеет трубчатую форму и изготавливается из металла (оцинкованная сталь, нержавеющая сталь, алюминий) или неметаллических материалов (пластмасса) и бывает жестким или гибким. Для влажных и опасных зон требуются специальные кабелепроводы.

В США установка кабелепровода подпадает под задачи, выполняемые лицензированными. NFPA 70, также известный как Национальный электротехнический кодекс (NEC), предоставляет информацию о безопасном и правильном способе установки кабелепровода и связанных кабелей.

Преимущества всех типов кабелепровода в том, что они:

  • Защищать электрические провода от повреждений в результате неправильного обращения или несчастного случая
  • Позволяет легко протягивать кабели в труднодоступные места в будущем (например, внутри готовых стен)
  • Позволяет сделать изменения проводки проще и безопаснее
  • Может быть водонепроницаемым или погружным
  • Может быть запломбирован для защиты от пожара и взрыва

Стоимость монтажа кабелепровода выше, чем при других методах электромонтажа, из-за стоимости материалов и рабочей силы.В жилищном строительстве может не потребоваться высокая степень защиты от физических повреждений, поэтому затраты не оправданы.

Здесь рассматриваются две основные категории корпуса кабелепровода: металлические трубы и неметаллические трубы. Системы трубопроводов можно различать по толщине стенок, механической жесткости и материалу труб. Материалы кабелепровода часто выбираются из-за их механической защиты, коррозионной стойкости и общей стоимости монтажа.

Типы металлических трубопроводов

Металлический трубопровод бывает разных форм и может быть изготовлен из оцинкованной стали, нержавеющей стали или алюминия.Другие типы металлов, как правило, не используются для трубопроводов.

Хотя в качестве заземляющего провода иногда можно использовать металлический кабелепровод, длина кабелепровода ограничена, и безопаснее использовать кабели с заземляющим проводом.

Жесткий металлический кабелепровод (RMC)

RMC — толстостенная трубка с резьбой. Обычно он изготавливается из стали с покрытием, нержавеющей стали или алюминия. Трубы соединяются между собой привинчиванием соединителей к основным трубкам. Жесткий металлический кабелепровод обеспечивает значительную защиту от ударов и других повреждений.Его можно использовать в качестве заземляющего проводника на короткие расстояния, но лучше всего использовать проводку с заземляющим проводом. Более толстые стенки RMC защищают кабели внутри от электромагнитных помех (EMI), которые могут нанести вред чувствительному оборудованию.

На следующем изображении показан жесткий металлический кабелепровод с резьбовыми соединениями. Трубопроводы подвешиваются к металлическому каркасу каналов.

RMC можно сделать коррозионно-стойким путем нанесения покрытия, такого как ПВХ, или путем цинкования металла.Защита от коррозии противостоит повреждению водой или другими химическими веществами, которые могут разрушить металл. Существует три распространенных типа антикоррозийной обработки:

  • Жесткие оцинкованные трубы (GRC), которые являются наиболее популярной формой RMC, используются в коммерческих и промышленных зданиях.
  • Алюминий с ПВХ-покрытием, который подходит для использования там, где присутствуют химические пары, вызывающие коррозию стали.
  • Бронзовый сплав, который подходит для прибрежных районов, химических заводов, нефтеперерабатывающих заводов и подводных ситуаций.
  • Жесткая сталь с ПВХ-покрытием, устойчивая к маслам, жирам, кислотам, щелочам и влаге, а также огнестойкая.

При обрезке концы жесткого металлического кабелепровода следует развернуть (удалить заусенцы и неровности), чтобы защитить изоляцию провода от истирания. Кроме того, любая арматура должна соответствовать типу металла, из которого изготовлены трубы для кабелепровода, чтобы предотвратить проблемы, связанные с гальваническим воздействием.

Использование жесткого металлического кабелепровода имеет два основных недостатка. Во-первых, поскольку все соединения резьбовые, при установке системы требуется гораздо больше труда — это значительно удорожает RMC.Во-вторых, толстые стенки трубы значительно утяжеляют трубопровод, что также делает установку более трудоемкой и дорогостоящей.

Электрические металлические трубки (EMT)

EMT — это тонкостенная металлическая трубка без резьбы, которая обычно изготавливается из стали с покрытием, хотя может быть и из алюминия. Это популярный выбор для электропроводки в коммерческих зданиях, но обычно не используется в жилых домах. EMT соединяется с помощью зажимных фитингов, которые надеваются на трубку и затем фиксируются установочным винтом.Электрометаллические трубки дешевле и на 40% легче, чем стеклопластиковые.

На следующем изображении показаны электрические металлические трубки с зажимными фитингами. Трубопроводы поддерживаются металлическим каркасом канала.

Хотя EMT обеспечивает хорошую защиту кабелей внутри, его не следует использовать во взрывоопасных зонах, где он может серьезно повредить (например, электростанции или движение транспорта). EMT не подходит для влажных помещений или там, где есть коррозионные пары. и существуют пары — в этих областях требуются специальные коррозионно-стойкие трубки и зажимы с прокладками.

Как и RMC, обрезанные концы трубки необходимо развернуть, чтобы удалить все острые края.

Некоторые электрики скептически относятся к использованию EMT в критических областях, потому что установочные винты в зажимах со временем могут ослабнуть. Чтобы предотвратить это, можно использовать динамометрический ключ или отвертку, чтобы убедиться, что винты установлены с правильным натяжением, как того требует производитель.

Промежуточный металлический трубопровод (IMC)

Как следует из названия, промежуточный металлический трубопровод (IMC) имеет стенки тоньше, чем у RMC, но толще, чем у EMT.Таким образом, вес IMC также падает между RMC и EMT. Промежуточный металлический трубопровод имеет резьбу, но он также может быть без резьбы и использоваться с фитингами зажимного типа. IMC обычно изготавливается из стали и может иметь покрытие.

Гибкий металлический трубопровод (FMC)

Гибкий металлический трубопровод (FMC) обычно доступен в диаметрах от 3/8 дюйма до 3 дюймов, но иногда можно найти и более крупные размеры. Он изготавливается путем наматывания самоблокирующихся алюминиевых или стальных полос, которые образуют полую трубку, через которую можно протягивать провода.FMC поставляется со стандартной толщиной стенки (иногда называемой полной стенкой) или с уменьшенной толщиной стенки. Большинство производителей также производят сверхгибкие FMC для более узких радиусов изгиба, но они, как правило, не одобрены UL.

На следующем фото показан гибкий металлический кабелепровод с соединителем на конце:

Standard FMC рекомендуется в сухих помещениях, где было бы непрактично устанавливать EMT или другой негибкий кабелепровод, но где все же требуется металлическая прочность для защиты проводников.Благодаря своей гибкости FMC может помочь снизить вибрации, передаваемые от двигателя к конструкции через кабелепровод.

Жидкопроницаемый гибкий металлический трубопровод (LFMC) — это FMC, покрытый пластиковым водонепроницаемым покрытием. Его внутренняя часть аналогична FMC, но подходит для прокладки проводов во влажных или сырых помещениях. Его также можно закопать в землю или залить бетоном. На рынке существует множество типов LFMC в зависимости от типа необходимой устойчивости, включая экстремальные температуры, маслостойкость, антибактериальную, огнестойкость и усиление.Он также поставляется в различных цветах для облегчения идентификации. LFMC, используемый для компьютерных проводов, обычно синий.

Важно отметить, что гибкий металлический кабелепровод — это НЕ , как кабель с металлической оболочкой (MC) или армированный кабель (AC). Кабель MC и армированный кабель включают неразъемные жилы в гибкой металлической броне. Однако гибкий металлический кабелепровод — это канал, по которому протягиваются проводники ПОСЛЕ установки .

Типы неметаллических трубопроводов

Неметаллический трубопровод изготовлен из пластика, также называемого ПВХ.Он используется в областях, где металлы могут вызвать проблемы. Он также используется там, где он будет контактировать с водой, например, под землей или в бетоне. Труба из ПВХ не ржавеет и не подвергается коррозии при контакте с водой. Однако важно отметить, что неметаллический кабелепровод не будет служить дублирующим заземляющим проводом, поэтому вам необходимо ознакомиться с местными нормативами, чтобы убедиться, что неметаллический кабелепровод подходит для вашего применения.

Жесткий неметаллический трубопровод (RNC)

RNC — самый легкий из доступных кабелепроводов и, как правило, самый дешевый.Фитинги надеваются на трубки и свариваются растворителем, что быстрее, чем фитинги, используемые в металлических трубопроводах. Кроме того, сварные соединения водонепроницаемы. Пластиковый канал можно нагреть с помощью специальных инструментов, чтобы его можно было гнуть в полевых условиях.

Труба

RNC обычно доступна в виде трубы сортамента 40 или сортамента 80, но также может изготавливаться с другими размерами и толщиной стенки. Он также доступен с очень толстыми стенками для областей, где требуется дополнительная защита; однако более толстые стенки затрудняют изгиб трубы.

Основным недостатком является то, что пластмассовая труба не выдерживает ударов так же, как металлические трубы. Кроме того, пластиковые кабелепроводы нельзя использовать для заземления, поэтому заземляющий провод необходимо протягивать вместе с другими проводниками. Наконец, пластиковый трубопровод расширяется и сжимается больше, чем металлический трубопровод под воздействием тепла, что необходимо учитывать при проектировании длинных участков.

Электрические неметаллические трубки (ЛОР)

ЛОР — это тонкостенная гофрированная трубка, гибкая, поэтому ее можно сгибать без специальных инструментов, однако она не будет постоянно удерживать изгиб.Его проще установить, чем RNC, потому что его можно проложить вокруг препятствий, не разрезая и не сваривая трубу. Используются специальные соединители ЛОР — обычно это защелкивающиеся соединения, не являющиеся водонепроницаемыми.

Герметичный гибкий неметаллический трубопровод (LFNC) также доступен для использования там, где трубопровод будет подвергаться воздействию влаги.

Кабель в металлической оболочке против. Традиционный электрический кабель и кабелепровод

Почему выбирают кабель с металлической арматурой?
Электрический провод?

НАШЕ РЕШЕНИЕ ПОСЛЕДУЮЩИЙ ВОПРОС

КАК ЭКОНОМИТЬ С FEEDER MC

Подрядчики, использующие армированный кабель типа MC, сообщают о 50-70% экономии труда и материалов по сравнению с традиционными трубами и проводами.

Преимущества армированного кабеля

  • Устранение необходимости в кабелепроводах
  • Обеспечивает более высокую механическую защиту и долговечность
  • Требуется меньше рабочих часов при установке


Подрядчики могут легко определить возможности для армированного кабеля , потому что он может использоваться в любом приложении, где проложены обычные трубы и провода.Сюда входят промышленные, коммунальные и коммерческие проекты.

Feeder MC в основном используется в коммерческом строительстве, а MC с рубашкой широко используется в промышленности. Он разрешен для внутреннего или внешнего обслуживания, фидера или ответвленных цепей и может быть открытым или скрытым.

АЛЬТЕРНАТИВНАЯ ЭКОНОМИЯ

Металлические армированные кабельные конструкции (MC) — это экономичная альтернатива традиционным трубам и проводам.Эти высокопроизводительные решения обеспечивают значительную экономию средств за счет устранения необходимости в прокладке электропроводки и трудозатрат на установку. Подрядчикам, использующим армированный кабель, требуется ограниченное тяговое оборудование, меньшее количество катушек, никаких специальных инструментов для резки или гибки и меньше времени на установку протяжек.

ПРЕИМУЩЕСТВА БРОНИРОВАННОГО КАБЕЛЯ
  • Армированные кабели обеспечивают необходимую защиту и долговечность без необходимости использования кабелепроводов, колен, дорогостоящих смещений и муфт для кабелепроводов.
  • Металлическая броня устойчива к коррозии, что делает ее пригодной для помещений, подверженных воздействию влаги.
  • Броня с взаимоблокировкой является гибкой, в отличие от брони из кабелепровода или даже сплошной сварки, что гарантирует отсутствие повреждений внутренних проводников. Кроме того, его легче установить там, где сложные, расположенные на небольшом расстоянии изгибы затрудняют прохождение кабелепровода.
  • Для установки не требуются специальные инструменты для резки или гибки.

Эти преимущества могут означать значительную экономию материальных и трудовых затрат.

ПРИМЕР ЭКОНОМИИ ЗАТРАТ

На основе почасовой ставки электриков Союза и рекомендованного NECA рабочего времени для одиночных кабелей / кабелепроводов по сравнению с питающим кабелем MC (обновлено в феврале 2021 г.)

Метод часов на 100 минут
Оцинкованный кабелепровод и провод 3 дюйма 33,2
ПВХ 3 «кабелепровод и провод 23.2
Сервисный провод 4/0 AWG MC 7,6
(Только для целей сравнения — фактические результаты могут отличаться)

Достаточно сложно оправдать мои ожидания. Служение приходит время от времени. Продукция и услуги всегда на высшем уровне.

Быстрая обработка расценок и заказов, исключительные знания в области проводки, а команда Service Wire очень профессиональна.

ПИТАТЕЛЬ MC

Растущая цена и ограниченная доступность трубопровода могут иметь сильное влияние на прибыльность подрядчика, ставя под сомнение их способность конкурировать на рынке после пандемии. Устраните проблему с помощью Feeder MC.

Service Wire предлагает броню из гальванизированной стали или алюминия. Броня намотана на проводники по спирали и позволяет легко изгибать ее.Куртки доступны из ПВХ, ServiceCPE ® и EnviroPLUS ® (LSZH) .

Армированный кабель типа MC

можно установить в кабельный лоток, стойки, подвесы или в качестве экономичной замены кабелепровода и провода, если это указано в Национальном электротехническом кодексе (NEC).

Ищете сравнение цен? Мы обновили нашу таблицу экономии затрат на рабочую силу и материалы.Запросите копию и посмотрите, как вы можете начать экономить сегодня.

Запросить литературу

ПИТАТЕЛЬ MC

Гибкий блокируемый MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
# 8 AWG — 600 тысяч кубометров
2-4 проводника
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

КУРТКА MC

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 14 AWG — 750 тыс. Куб.
2-37 проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

TECK90

Гибкая блокировка типа MC (UL 1569)

  • XHHW-2 Внутренние проводники
    Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
AIA и GSIA
# 8 AWG — 600 тысяч кубометров
2-19 Проводников
Цветовые коды 120 В и 480 В
50% земля
ПВХ, ServiceCPE ® или EnviroPLUS ® Куртка

Родственные

СТАТЬИ

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
