Электропроводка в новостройке, схема, монтаж, внесение изменений

В зданиях старой постройки электропроводка смонтирована для обеспечения электроэнергией в количестве, необходимом для питания приборов общей мощностью 1-2 кВт на квартиру. Такая мощность не отвечает потребностям современного человека, и проводку приходилось заменять на новую. В новостройках учитывается уровень потребления электроэнергии с учетом использования кондиционеров, компьютеров, стиральных машин и прочей техники. Применяются более надежные автоматы, современные УЗО, медные провода. Как же прокладывают электропроводку в современных зданиях?

Состояние на этапе сдачи

Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».

Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий

Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

В коммунальном щите вместе со счетчиком должен устанавливаться вводной автомат, который, так же как и счетчик, впоследствии пломбируется.

Исполнительная документация

После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.

Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.

Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).

Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.

Менять розетки, выключатели, делать удобную разводку внутри квартиры новостройки можно без разрешения. Но в изменения схемы электропроводки вне квартиры просто так вмешиваться не стоит.

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

заявление о переустройстве;
договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
проект переустройства;
технический паспорт;
согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

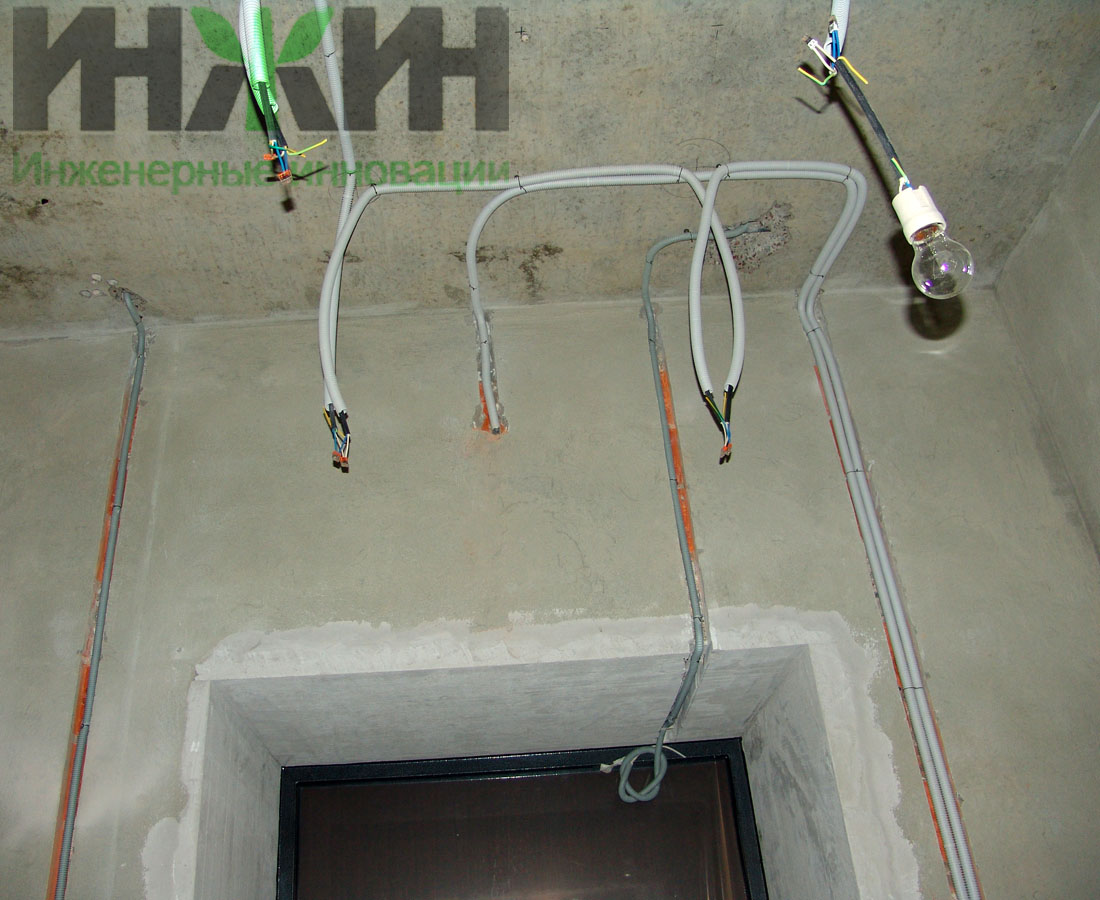

Проводка в новостройке: прокладка провода + фото

После покупки новой квартиры вам необходимо задуматься об электропроводке. На сегодняшний день проводка в новостройке должна выполняться жильцами.

Многие застройщики предоставляют эту возможность своим жильцам, так как желают сэкономить свои деньги. Здесь вы узнаете, как сделать электрику в новостройке. Для вас мы подготовили интересные инструкции и советы по монтажу.

Проводка в новостройке

После покупки квартиры вам необходимо приступить к монтажу проводки. Перед тем как приступать к монтажу, вам необходимо составить схему. Схема должна содержать в себе чертеж от ввода и до конечных устройств. Вот пример схемы проводки в однокомнатной квартире.

После составления своей схемы вам необходимо будет составить список необходимых элементов и материалов. Помните, что когда будете выполнять проводки сначала нужно обесточить квартиру. Вот основные материалы, которые могут потребоваться для прокладки проводки:

Электрика в новостройке должна выполняться с помощью трехжильного кабеля. Его сечение должно быть не меньше чем 2.5 мм.

Каждая розетка, которая размещается в квартире, должна иметь степень защиты IP
Автоматические выключатели должны отдельно устанавливаться для линии розеток и осветительных приборов. Перед автоматами лучше устанавливать УЗО. Это устройство обеспечит надежную защиту от утечки тока.
Распределительные коробки обязательно должны находиться в каждой комнате.
На вводе в квартиру вам также необходимо будет установить автомат. С его помощью вы легко можете обесточить квартиру при необходимости.
Проводить проводку лучше скрытым способом.

Выбор проводов для прокладки проводки

Перед выбором проводов вам необходимо провести расчет длины кабеля. Проводка в новостройке своими руками должна выполняться с помощью медных кабелей. Монтировать медные провода достаточно просто. Если в вашей квартире будет располагаться большое количество мощной техники, тогда вам необходимо увеличить сечение кабеля до 4 мм.

Соединять провода в новостройке можно с помощью этих способов:

Скрутки.
Пайки.
Клемм.

Наиболее надежной считается пайка. Но если вы новичок в этом деле, тогда этот процесс может занять много времени. Вот это основные моменты монтажа проводки в новостройке. Теперь вы можете приступать к выполнению электромонтажных работ.

Электромонтажные работы

Электромонтажные работы в новостройке вы легко можете выполнить самостоятельно. Если у вас есть лишние деньги, тогда лучше вызвать профессионала. Он точно сможет помочь вам с организацией электропроводки. Если у вас есть желание самостоятельно выполнить монтаж, тогда можете просмотреть наше видео в конце статьи.

Проводка в новостройке должна выполняться с соблюдением техники безопасности. Если техника безопасности не соблюдается, тогда вы можете подвергнуть свою жизнь опасности. На сегодняшний день проводка должна быть скрытой. Конечно, ее монтаж занимает больше времени, но она считается надежной.

Рекомендуем вашему вниманию: прокладка проводки в кабель каналах.

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические варочные панели и духовые шкафы;
стиральная машина;
холодильник и морозильная камера;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

для осветительной нагрузки – 10 А;
для розеток – 16 А;
для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
Концы проводов выведите в подрозетники и распределительные коробки.
Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Электропроводка в квартире своими руками

Автор Aluarius На чтение 7 мин. Просмотров 2k. Опубликовано 17.11.2015

Приобрели ли вы новую квартиру в новостройке или решили провести капитальный ремонт старой в кирпичном или панельном доме, все это неважно, потому что сделать электропроводку своими руками не очень сложно. Конечно, понимание происходящих процессов и навыки работы с нехитрыми инструментами вам понадобятся обязательно. Поэтому предлагаем ознакомиться с таким процессом, как электропроводка в квартире своими руками (пошаговая инструкция).

Перед тем как начать разбираться в теме статьи, необходимо обозначить некоторые позиции, а точнее сказать, различия производимого процесса относительно типа дома. Во-первых, это касается материала, из которого дом возведен. Это может быть кирпич или готовые железобетонные панели. В чем же разница?

Все дело в том, что в панелях многоквартирного дома на заводе размещаются штробы, в которых и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. То есть, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.

Что касается кирпичного здания, то здесь также используется определенная схема разводки электрических кабелей, но при этом скрытая разводка производится по кирпичной кладке с использованием разных крепежных деталей. И все это остается под штукатурным слоем.

Этапы проведения электропроводки

Как и любой монтажный процесс, связанный со строительством, электрическая проводка делится на несколько основных этапов. Основное требование – соблюсти точную последовательность их проведения, учитывая все нюансы, касающиеся правильного расчета схемы и кабелей, плюс – сделать грамотно монтаж. То есть, необходимо соблюсти все требования пошаговой инструкции.

Схема проводки

Отличается ли схема проводки в квартире от домашней схемы? Нет, не отличается. Все требования и нормативы здесь также учитываются. Какие именно требования:

Все шлейфы прокладываются только горизонтально и вертикально. Никаких наклонных контуров.
Расстояние до потолка или пола максимум 10 см.
Подальше от водопроводных труб и отопительной системы.
Можно разводку сделать скрытой, открытой или комбинированным способом.

Если все это понятно, то переходим к самой схеме. Что необходимо сделать и учесть в первую очередь.

Количество выключателей и розеток в комнатах, их точное месторасположение.
Количество и месторасположение источников света.

Исходя из этого, можно посчитать количество распаячных коробок и места их размещения. Будет хорошо, если схему по комнатам набросать на бумаге.

Внимание! Первая распаянная (распределительная) коробка будет располагаться в прихожей над входной дверью. Поэтому под нее придется изготовить нишу. Чтобы не ошибиться с местом установки, точно определите место вхождения в квартиру вводного кабеля, идущего от распределительного щитка.

Выбираем материалы

Теперь основная задача – выбрать провода по их сечению. Вводной кабель должен иметь сечение 6 мм². Он должен быть медным. По комнатам разбрасываются провода с разными сечениями, все зависит от нагрузки от электрических приборов и освещения в каждой комнате. К примеру, в туалете устанавливается только одна лампочка. В спальне один потолочный светильник или два настенных и несколько бытовых приборов типа фен, массажер (иногда пылесос) и так далее, которые потребляют минимум электроэнергии.

А вот кухня – самая многопотребляемая комната в квартире. Здесь самое большое количество бытовых приборов. Кстати, к некоторым из них рекомендуется подвести отдельный шлейф от распределительного щитка. К примеру, к посудомоечной машине подводится кабель 2,5 мм². В саму же кухню подводятся провода сечением 4 мм². Как рассчитать необходимое сечение кабеля для каждой комнаты, можно узнать из другой статьи на нашем сайте.

Монтажные работы

Итак, схема готова, подобраны кабели по потребляемой мощности, можно проводить монтаж. Перед тем как провести проводку, необходимо в каждой комнате по стенам нанести контуры, по которым будут укладываться электрические провода.

Самая сложная проводка – скрытая. В чем ее сложность? Если это касается панельного дома, то придется стены штробить, используя болгарку. Под новые розетки и выключатели обязательно высверливаются новые ниши круглой формы. Для этого используется перфоратор и рабочий инструмент – коронка. Вся пыльная работа должна производится одновременно. После чего можно переходить к укладке проводов.

Когда монтаж электрической сети проводится в кирпичном новом доме, то его обычно проводят до проведения штукатурных работ. Если в кирпичном доме, где проводится ремонт, то есть, без снятия штукатурного слоя, то технология проведения точно такая же, как и в доме панельном со штроблением стен. Но углубляться в стены глубоко не стоит, просто необходимо сделать канавки в штукатурке до кирпичной кладки.

Пример прокладки электропроводки при помощи кабель-канала

Что касается потолочной проводки, то здесь проще всего. Ведь потолочное перекрытие в большинстве случаев – шестипустотная плита. Так что провести в ней кабель не составит большого труда. Главное – точно попасть в пустой канал перфоратором и протащить кабель до места установки светильника. Если потолок будет обшиваться подвесной или натяжной конструкцией, то кабель можно провести прямо по базовой потолочной поверхности в виде открытой разводки, закрепляя провода хомутами или другими крепежными изделиями.

Существует вариант напольного проведения электрической схемы до розеток. Для этого лучше всего использовать специальные плинтусы с кабель-каналами. Вариант на самом деле очень удобный. И не только в плане проведения монтажных работ, но и в плане ремонта. Всегда можно демонтировать плинтусы (это несложно), проверить разводку на наличие неисправностей и провести замену вышедшего из строя кабеля на новый.

Соединение шлейфов

Казалось бы, что может быть проще, чем соединить между собой электрические провода. Никто спорить не будет, сложного здесь мало. Но придется учитывать некоторые правила, которые гарантируют долгую эксплуатацию всей электрической схемы.

Если делается скрутка, то места соединений необходимо хорошо заизолировать. Оптимальный же вариант – закрыть стык пластиковым колпачком.
Идеальное соединение – при помощи клемм. О пайке говорить не будем, это не самый простой способ. Хотя самый надежный и эффективный.
Нельзя соединять между собой медные и алюминиевые жилы. Если другого варианта нет, то концы алюминиевого провода омедняются.
Все соединения проводятся только внутри распределительных коробок.

Окончательный этап после соединения всех контуров в единую сеть – заделка штроб скрепляющим раствором (штукатурным или шпаклевочным). Установка розеток и выключателей проводится после окончания отделочных работ.

Колпачек для скрутки проводов

Полезные советы

Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Заключение по теме

Электропроводка в квартире своими руками без приглашения профессионального электрика – процесс реальный. Конечно, он не самый простой, но если разобраться в этапности его проведения, то можно быть уверенным, что все нюансы, описанные выше, будут соблюдены. А это гарантия высокой надежности сети и долгосрочной ее эксплуатации. И все же основной упор рекомендуется делать на подсчет мощности потребителей и выборе сечения кабеля.

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки

Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели

Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

Розетка с латунными контактами и керамическими внутренностями

Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.

Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка Установка выключателя Установка розетки при монтаже электропроводки Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

Разводка в квартире своими руками. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Начало всех работ — схема

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Электропроводка в квартире своими руками пошаговая. Как заменить электропроводку в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Разводка электрики в новостройке. Самостоятельный монтаж разводки электрики в новостройке

Большинство застройщиков предпочитают оставить разводку электропроводки жильцам. Так компании экономят средства и время. Поэтому нужно знать, как должна проводиться электрика в новостройке своими руками. Новостройки имеют свои особенности разводки электричества. Все должно быть выполнено, соблюдая технику безопасности. В первую очередь это касается соединений. Они должны быть обязательно герметизированными.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Монтаж электропроводки

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

Подготовительные работы

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Источник: https://doma-na-veka.ru/novosti/elektrika-v-kvartire-razvodka-elektriki-v-kvartire-svoimi-rukami-ekonomim-na-oplate-truda

Как проложить проводку в квартире. Прокладка проводки

При прокладке проводов в помещении необходимо придерживаться правил, которые также учитываются еще на этапе составления схемы. По стенам, полам и перекрытиям провода прокладываются строго вертикально (отводы к розеткам и выключателям) и горизонтально. Никаких кратчайших путей делать нельзя, поскольку трасса кабеля забудется через самое короткое время, а затем возникнет ситуация, когда при сверлении отверстий, например, чтобы подвесить полку или картину, будет повреждена проводка в стене.

Неправильная прокладка

Как проложить электропроводку в квартире? Прокладку кабеля между распределительным щитом и распредкоробками производят различными путями:

По потолку;
По полу;
По стенам на расстоянии 15-20 см от пола или потолка.

Все зависит от конструкции перекрытий и от стадии ремонта. К примеру, если на полу планируется выполнение стяжки, то в ней удобно проложить проводку.

Способы прокладки также отличаются разнообразием:

В штробах, если нет других вариантов, и толщина штукатурки позволяет скрыть кабель;
В стеновом и потолочном пространстве;
В специальных кабельных желобах.

Последний вариант наиболее удобен, поскольку свободное размещение кабеля позволяет легко заменить любой участок на более мощный или в случае повреждения.

Важно! При любом способе, кроме прокладки в штробах, кабель необходимо прокладывать исключительно в защитной гофротрубе.

Гофротруба

При укладке кабеля в трубе в стеновом и потолочном пространстве следует избегать резких перегибов для обеспечения возможности замены участка кабеля.

В продаже имеется большой ассортимент элементов дизайна помещений, предназначенных для укладки кабеля. Это плинтусы и дверная обналичка со специальными каналами. Проводку, проложенную в канале плинтуса, легко заменить в случае необходимости.

Важно! Правила монтажа электропроводки запрещают совместную прокладку в одном желобе, трубе или штробе силовой проводки и низковольтных проводов (антенных, телефонных кабелей или витой пары интернета).

Видео разводка электрики в квартире новостройке

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб.Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Как провести черновую подачу электричества в новом строительстве

Шагов:

Для запуска новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.
Электрические коробки должны устанавливаться на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках.
требует, чтобы розетка из любой точки стены находилась в пределах 6 футов. Это минимальное требование.
Просверлите отверстие в центре каждой шпильки для проводки.
Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках. Протяните достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
Закрепите кабель на расстоянии 6 дюймов от коробки, используя скобу для кабеля.
Снимите 8 дюймов оболочки с проволоки и вставьте ее в коробку.
В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
Установите электрическую коробку на расстоянии 48 дюймов по центру от пола для выключателя света.
Проведите провод от розетки через распределительную коробку к первому осветительному устройству. Оттуда соедините другие приспособления проволокой.
Прикрепите провода светильников к потолочным балкам с помощью скоб.
Подсоедините провода к осветительной арматуре.
Закрепите осветительные приборы на месте.
Свяжите подающую проволоку от ближайшего выхода к монтажной панели.Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования прерывателя цепи дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена окончательная электрическая часть.
Перед тем, как покрыть гипсокартоном, попросите местного инспектора подписать электромонтажные работы.

Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (Arc Fault Circuit Interrupter), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.

Экспертная помощь в этом проекте была предоставлена Caron Electric.

Электрооборудование 101 для домовладельца

Клинт К. Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний выключатель, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электросистема дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком маленького калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами, прежде чем начинать любые электромонтажные работы.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединяет эти два провода и позволяет электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них постоянно присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным винтам / винтам из нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

Электропроводка своими руками — возможно, но с помощником

Электропроводка своими руками | Если вы собираетесь попробовать сделать электропроводку своими руками, вам лучше быть готовым понять, как правильно соединить все эти провода.Это не для слабонервных. (C) Copyright 2019 Тим Картер

УВАЖАЕМЫЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самостоятельно установить всю электропроводку. Это небольшой дом, но в нем есть все, что вы обычно делаете в доме, включая немало трех- и четырехпозиционных переключателей. Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Albany, GA

Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в Даунисте, штат Мэн. Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий.Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года. Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-либо новость, в которой человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях, а также домашние животные, погибшие в результате пожаров, вызванных проблемами с электричеством.Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку для провода использовать и когда. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог бы часами писать обо всех мелких нюансах, связанных с электропроводкой в жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы определенные цепи в доме были запитаны проводами, которые могут выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Думаю, вы понимаете, к чему все идет.

Это та же коробка, что вы видите выше, но раньше она была покрыта гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не можете подумать. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может находиться внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3- и 4-ходовых переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!

Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и наматывания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Эта колонка была доступна 31 000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Колонка 1326

Примеры подключения и инструкции

Для чего угодно!

Нужна небольшая помощь в подключении проводов или подключении?

Примеры подключения и инструкции с видео и обучающими материалами

Мой сайт посвящен тому, чтобы помочь вам подключиться.Будь то попытка выяснить, что крысиное гнездо за вашим телевизором, или просто переключение настенного выключателя или розетки, я здесь, чтобы помочь.

Я не только покажу вам, как подключить двухпозиционный переключатель или как подключить трехпозиционный переключатель или даже , как подключить розетку , но также научу вас немного теории о том, как схема контролируется. Так что, если вы немного зеленеете, но все же делаете все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым методом определения того, что требуется в вашей ситуации, но если нет, у меня также есть список наиболее популярных схем подключения справа. Если ничего не помогает, попробуйте мою страницу Карта сайта , чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит и надеюсь, что вы сможете получить ответы, которые ищете, с помощью предоставляемой мной информации о подключении или проводке чего-либо.

Скоро в продаже!

Больше предметов домашней электропроводки.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Нажмите здесь

Заявление об отказе от ответственности: Заявление об отказе от ответственности, комментарии на этом сайте с инструкциями должны использоваться только квалифицированными специалистами.
Карта сайта: Карта сайта, вот список всех страниц на моем сайте
Схемы подключения: Электрические схемы для 2-ходовых переключателей, 3-х позиционных переключателей, 4-х позиционных переключателей, розеток и прочего.
Подключение 2-позиционного переключателя: Как подключить двухпозиционный переключатель, Как изменить или заменить базовый двухпозиционный переключатель включения / выключения
Подключение трехпозиционного переключателя: Как подключить трехпозиционный переключатель, Как подключить цепь трехпозиционного переключателя и научить вас, как эта схема работает.
Подключение 4-позиционного переключателя: Как подключить 4-х позиционный переключатель, Как подключить 4-х позиционный переключатель в цепи 3-х ходового переключателя.
Как установить переключатель диммера: Как подключить диммерный переключатель, Инструкции по установке диммерного переключателя или замене двухпозиционного переключателя диммерным переключателем
Подключение розетки: Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.
Провод потолочного вентилятора: Как подключить потолочный вентилятор, один с комплектом освещения, а другой без комплекта освещения.
Электромонтаж ландшафтного освещения: Подключение ландшафтного освещения, получите базовые знания о том, как выполнять проводку ландшафтного и садового освещения.
Провод термостата: Как подключить термостат, цветовая кодировка проводки термостата и электрические схемы.
Проволока шнура сушилки: Как подключить шнур сушилки, Как перейти от шнура сушилки с 3 штырями к шнуру с 4 штырями.
Провода к выходному отверстию сушилки: Как подключить выход сушилки, Как подключить выход сушилки с 3 контактами и выход сушилки с 4 контактами.
Wire a Trailer: Как подключить прицеп, я покажу вам основные концепции и цветовую кодировку 4-проводного, 6-проводного и 7-проводного разъема, используемого для подключения прицепа.
Схема подключения компьютера: Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.
Как подключить реле: Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкция по работе реле.
Схемы компонентов: Схемы компонентов, Как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.
Магазины «Сделай сам»: Магазины «Сделай сам», Список магазинов How-To-Wire-It.com для всех ваших товаров для самостоятельного изготовления.
Прочие ресурсы: Другие ресурсы, Ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.
Найдите местного электрика: Найдите местного электрика, Найти местного электрика легко с Networx. Теперь, имея огромное количество последователей, вы можете найти электрика прямо в вашем районе.
Ссылка на нас: Ссылка на нас, добавьте ссылку на мой сайт на свой веб-сайт или в блог и предоставьте дополнительный контент вашим посетителям.
Я люблю SBI: I Love SBI, Site Build Он позволяет вам наслаждаться жизнью и жить, руководствуясь собственными увлечениями.
Обо мне: Обо мне и как подключиться к It.com

Домашняя проводка своими руками — Руководство по деталям / инструментам

Это руководство по частям разбито на три раздела. Первое — это то, что вам понадобится для прокладки проводки во время строительства. Во втором разделе рассказывается о том, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно нужно все в этом списке, и вы можете обнаружить, что некоторые из перечисленных здесь вещей (например, ручка) действительно очевидны.Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, — это не весело.

Стульчик-стремянка

Есть много причин, по которым вам понадобится ступенька или стремянка, и ее легче носить с собой. Вам понадобится табурет для крепления проводов к балкам в подвале, рыболовные провода через потолок, установка проводов датчика движения высоко … Ступенька более полезна, чем лестница, потому что ее легче носить с собой.

Стремянка 6 или 8 футов

Иногда ступенька его не режет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики для первого этажа будут проходить по балкам второго этажа. Если у вас 9-футовые потолки, высота от первого до второго этажа составляет 10 футов (с балками шириной 1 фут, поддерживающими второй этаж).

Аккумуляторная дрель

Вам понадобится дрель, чтобы проделать отверстия в шпильках и в полу для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме даже будет электричество, когда вы его подключаете.Стеновые розетки не будут завершены, пока не будет закончен гипсокартон, поэтому в лучшем случае у вас может быть розетка для использования в подвале.

Сверла 1 «и 1/2»

Конечно, вам понадобятся биты в комплекте со сверлом. Бит 1/2 дюйма пропускает только пару проводов, и его будет недостаточно для всех ситуаций. Бит размером 1 дюйм будет работать почти (но не совсем) для всего. Лопаточные (плоские) сверла по дереву (вверху на рисунке) дешевле, когда требуется сверло большего размера, но они могут вызвать проблемы. Лопаточные коронки легче застревают, и они затрудняют сверление прямой линии, что может стать проблемой, если вы просверливаете несколько шпилек.Если вам нужно просверлить два отверстия диаметром 1 дюйм рядом друг с другом для прокладки толстого провода (например, кабеля DVI), лопаточная насадка не подойдет, потому что она всегда будет заклинивать.

Удлинитель

Вам понадобится энергия, если вы собираетесь заряжать батареи своей дрели. Также может потребоваться мощность для освещения. Если у вас есть рабочая розетка в подвале, возможно, подрядчики застройщика ею уже пользуются. Принесите удлинитель с несколькими розетками или удлинитель, чтобы у вас и подрядчиков было электричество.Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрическая коробка в подвале, а вам нужно освещение на втором этаже.

Кабельная катушка

Катушка для кабеля облегчает натягивание проводов, чтобы они не запутались. Катушка для кабеля может быть такой же простой, как приподнятая штанга и вмещать несколько катушек кабеля. Я даже видел, как люди вбивают отвертку в шпильку и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы протягиваете проволоку.Если вы просто снимете проволоку с верхней части катушки, она будет перекручиваться, и по ней будет очень трудно бежать.

Скобы для проволоки

Скобы из проволоки служат двум целям. Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно прилегающими к потолку в подвале.

Когтистый молот

Вам понадобится молоток для крепления электрических коробок к шпилькам. Вы также можете использовать молоток, чтобы забить скобы для проволоки, если у вас нет скобозабивного пистолета.Молоток также можно использовать для удаления скоб. Его также можно использовать с долотом.

Проволочные стяжки

Застежки-молнии также помогут сохранить аккуратность проводов. Вы должны выбрать 12-дюймовый нейлоновый вариант. Если у вас слишком много проводов для скобы, вы можете использовать скобу, чтобы прикрепить стяжку-молнию к балке, а затем пропустить провода через стяжку.

Кусачки

Вам понадобится пара хороших кусачков, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

Электрические коробки Кодекс вашего местного города может требовать или не требовать электрические коробки, если вы используете неэлектрический провод (например, провод динамика), но лучше всего, если вы используете их. Сначала убедитесь, что у вашего строителя все в порядке, потому что специалистам по гипсокартону придется вырезать отверстие для каждой коробки. Я предпочитаю голубые пластиковые электрические коробки. Их легко установить и пропустить через них, и они имеют выемки, указывающие, где их следует разместить на шпильке. Убедитесь, что у вас есть план электропроводки и вы знаете, сколько у вас 1 группы, 2 группы… коробки вам понадобятся. Выполняя работы перед установкой гипсокартона, используйте электрические коробки New Work, которые устанавливаются непосредственно на стойку. Ящики низкого напряжения

Вы также можете рассмотреть коробку низкого напряжения вместо электрической коробки для проводов без питания. Сверьтесь с местными правилами, чтобы узнать, приемлемо ли это. С этими коробками иногда легче работать, так как у них нет спинки. Я бы не стал использовать их на внешних стенах, потому что они не герметизируются, и вы можете получить холодный наружный воздух, проходящий через них.

Т-образный квадрат / линейка

В разных городах могут быть особые требования, но обычно электрические коробки устанавливаются на высоте 12–16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема с затоплением. В моем доме коробки располагались ровно на высоте 12 дюймов от пола, и Измерять высоту коробки с помощью 12-дюймового квадрата намного проще, чем рулетку, поэтому возьмите с собой такую, если она у вас есть. В противном случае вы можете использовать рулетку и отметить все места расположения электрических коробок впереди. ваши электрические коробки имеют ту же высоту, что и электрические коробки строителя, иначе коробки будут выглядеть странно рядом друг с другом.Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что все коробки имеют одинаковую высоту.

Пенопласт

Расширяющаяся пена (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки. Убедитесь, что вы абсолютно уверены, что вы закончили электромонтаж коробки, прежде чем использовать пену. Убедитесь, что полученный пенопласт можно использовать для проводки в электрических коробках. Пена может расширяться в 10 раз по сравнению с первоначальным размером, поэтому перед использованием пены в электрическом ящике вам следует проверить ее, чтобы ознакомиться с ней.Вы можете сохранить этот шаг, пока не закончите подключение.

Вспышка

Если вы закончите работать поздно ночью, вы захотите взять с собой фонарик. Флуоресцентный фонарик или хороший фонарь подойдут лучше, чем точечная вспышка.

Галогенная лампа

Если вы знаете, что в подвале есть электричество, вы можете установить там галогенный свет. В подвале быстро темнеет без света, и именно там вы будете делать большую часть своей работы.

Sharpie and Pen

Не забудьте взять с собой ручку и маркер / метку.Используйте Sharpie для маркировки шпилек и наклеек. Ручка предназначена для заметок.

Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале. Я использую стандартные компьютерные метки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. Примеры моих первого и второго проектов электромонтажа. Я также маркирую провода в электрической коробке, если их больше одного. Ноутбук

Используйте блокнот или буфер обмена, чтобы было легче делать заметки.Я пробовал брать с собой только бумагу, чтобы писать, но в строящихся домах очень влажно, а бумага испорчена. Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и расположении всех проводов, не используя электрические коробки.

Рулетка

Для любого провода, которого нет в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот …), вам придется копаться в гипсокартоне, чтобы найти его. Возьмите рулетку, чтобы зафиксировать расположение проводов относительно ближайшего угла.Запишите расположение провода, высоту от пола, а также укажите, на какой стороне шпильки находится провод.

Цифровая камера

Если у вас есть цифровая камера, используйте ее, чтобы делать снимки всего. Поскольку все комнаты без стен выглядят одинаково, вам также следует записать, в какой комнате и в каком направлении находится каждое изображение. Никогда не знаешь, когда эта информация будет полезна (и не только для проводки).

Отвертка

Если вы не можете использовать коготь молотка, вам может понадобиться отвертка с плоским жалом, чтобы удалить скобы для проволоки.Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

Пустые электрические пластины

Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты покрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, подводящих электричество. Я использовал дешевые глухие настенные тарелки, а затем заменил их со временем после закрытия. Вы также можете использовать подходящие настенные пластины и завершить все до закрытия, но тогда город может это увидеть, и это может повлиять на вашу окончательную оценку.Убедитесь, что ваши настенные пластины снабжены винтами, иначе вам придется покупать их отдельно.

Защитные очки

При использовании молотка, расширяющего пену, вы должны носить защитные очки.

Маска

Если вы работаете с изоляцией или строители устанавливают изоляцию, пока вы находитесь в доме, вам следует надеть маску.

Перчатки

Предупреждение на этикетке гласит, что при работе с расширяющейся пеной следует надевать перчатки.

Проволока И, конечно, вам понадобится провод. Создайте свой план подключения, чтобы узнать, сколько и какой провод вам нужен.Не забывайте считать расстояние по вертикали при измерении длины провода и всегда добавляйте дополнительное расстояние, чтобы убедиться, что у вас не заканчивается. Не забудьте приобрести провод, рассчитанный на установку в стене на нескольких этажах. Пример слева — это структурированный провод, содержащий коаксиальный кабель и кабель Интернет в одном. Это стоит дороже, чем покупка отдельных проводов, но с этим легче иметь дело. Поиск шпильки

Если ваши провода не заканчиваются в электрической коробке (провода громкоговорителей), то вы, вероятно, просто прикрепили конец провода скобами между двумя шпильками.Используйте прибор для поиска стоек, чтобы убедиться, что вы знаете, где находятся стойки, прежде чем пробивать отверстия в стене или потолке. Вы же не хотите вырезать шаблон для динамика и обнаружить, что часть вашего отверстия находится над шпилькой.

Кусачки / Стрипперы

Для зачистки провода динамика или сетевого кабеля. В некоторых случаях можно также использовать лезвие бритвы.

Стриппер коаксиального кабеля Коаксиальный кабель необходимо зачистить определенным образом, который описан в разделе «Отделка». Это можно сделать с помощью обычных устройств для зачистки проводов, но это намного проще со специальным устройством для зачистки коаксиального кабеля.Коаксиальный Кримпер

Для коаксиального кабеля есть специальные приспособления для обжима. Вам следует искать тот, который поддерживает разъемы RG59 и RG6. Это также должен быть храповой инструмент, а это означает, что инструмент не откроется, пока вы не зажмете его достаточно сильно.

Обжимные клещи для RJ-45 / RJ-11

Вам также понадобятся специальные обжимные устройства для разъемов данных / Интернета Cat-5e (называемых RJ45) и телефонных разъемов Cat3 (называемых RJ11). Примечание. Пробивные блоки и некоторые настенные пластины не требуют обжима разъема на конце кабеля, поэтому этот инструмент может не понадобиться.Вы можете найти один инструмент, который может работать с обоими типами кабелей.

Лицевые пластины Вы можете либо получить пустые лицевые панели и вставить разъемы, либо получить готовые лицевые панели с уже установленными разъемами. Из вашего плана подключения определите, сколько пластин вам понадобится и сколько отверстий в каждой, а затем получите их оптом. Соединители для настенных панелей Совместите разъемы с настенными панелями, опять же, в соответствии с вашим планом электромонтажа. Концевые соединители Вам также понадобятся концевые разъемы RG6 (коаксиальный), RJ45 (Cat5e Data) и RJ11 (Cat3 Phone) для вашей монтажной панели.Микро отвертки

Для монтажа розеток и настенных панелей, а также для подключения сигнализации.

Монтажная панель Как вы можете видеть из моих примеров проектов, я избегаю использования готовых монтажных панелей. Вы можете купить один, если у вас нет подвала и ваши провода будут видны в комнате или туалете. Я обнаружил, что панели проводки не поддерживают большое количество проводов, которые я хочу проложить, и не стоят сотни долларов. Доска обрезная

Альтернативой монтажной панели является установка всего на плату.Теперь вы можете получить доски 2х4 дюйма, которые имеют правильный размер. Вы также можете использовать 2 x 4 дюйма, чтобы доска не крепилась непосредственно к бетонной стене. Таким образом, каждый раз, когда вы продеваете доску, вы не попадаете в бетон.

Монтажные винты

Для подвала вам понадобятся шурупы или грузила по бетону и сверло по камню. Для установки гипсокартона вам потребуются крепления для гипсокартона или просверлите его прямо в стойку (предпочтительно).

Рыболовная лента

Бухта жесткой стали, используемая для протяжки проволоки через стены после установки гипсокартона.Сначала пропустите ленту с рыбой через стену, прикрепите (скотчем) провод к концу, затем протяните рыбу обратно через стену.

Гибкое сверло

Эти гибкие сверла обычно имеют длину от 3 до 6 футов и позволяют просверливать несколько шпилек, балок или верхних / нижних стеновых пластин, и вам нужно только вырезать одно маленькое отверстие в гипсокартоне. Просто убедитесь, что вы смотрите, прежде чем сверлить.

Лента электрическая

Вам понадобится изолента, чтобы прикрепить провода к рыбной ленте.

Замочная пила для гипсокартона

Для вырезания отверстий в гипсокартоне под новые розетки или динамики.

Долото

Возможно, вам понадобится молоток и долото, чтобы проделать отверстия в стойках или балках, если вам нужно провести проволоку по стене или потолку.

Старые рабочие электрические коробки

Старые рабочие электрические коробки не прибивают непосредственно к шпильке. Вместо этого у них есть откидные створки, которые расширяются и защемляют гипсокартон после того, как вы вставите коробку в отверстие.

Старая рабочая коробка низкого напряжения

Коробки низкого напряжения не имеют задней стенки, и с ними легче справиться, когда много проводов.Не используйте эти коробки для силового провода. Кроме того, я бы не стал использовать их на внешних стенах, потому что они не герметичны и могут пропускать холодный воздух в дом.

Как запустить 220 Wire

Некоторым мощным приборам требуется дополнительный сок, поэтому им нужны линии и розетки 220 вольт, которые потребляют электричество от электрических панелей 220 вольт. В некоторых кругах термин «220 вольт» стал синонимом «240 вольт», который в большинстве стран стал доминирующим стандартом, точно так же, как схемы на 120 вольт заменили модели на 110 вольт.

Если в ваш дом было подано электричество до 1980 года, у вас могут быть фактические цепи на 110/220 вольт, которые, возможно, потребуется модернизировать для поддержки оборудования, требующего 240 вольт (некоторые виды оборудования будут работать нормально без обновления, другие могут работать нормально. проблемы).

Установка или настройка подобных электрических компонентов — это работа профессионала, и в некоторых местах попытки без сертификации запрещены. Однако, если вам интересно узнать об этом процессе, вам, возможно, понравится узнать, как он выполняется.Просто помните, такой проект может быть опасным, если вы не знаете, что делаете.

Шаг 1. Выбор места

Если устройство будет размещено перед розеткой и будет скрывать ее, как это часто бывает с сушилкой для одежды, электрическую коробку можно прикрутить к поверхности стены близко к пол, где он будет в основном скрывать дыру. Из этого отверстия провод будет спускаться к электрической панели и подключаться к выключателю, обычно в подвале.Для этого типа установки завершите оценку безопасности на шаге 2, а затем сразу переходите к шагу 7.

При установке в стене место розетки следует выбирать осторожно, чтобы избежать наличия существующих электрических проводов или водопровода. Ближайшую стойку следует расположить и разметить на стене на нужной высоте.

Шаг 2 — Обеспечение безопасности рабочего места

Все автоматические выключатели, питающие окружающую среду, должны быть отключены, чтобы предотвратить риск поражения электрическим током или возгорания в результате короткого замыкания.Если есть шанс повредить сантехнику, также следует отключить подачу воды.

Непосредственно на стене следует сканировать с помощью цифрового мультисканера в качестве дополнительной меры предосторожности для обнаружения металлических водопроводных и электрических проводов и предотвращения случайных повреждений.

Всегда соблюдайте осторожность при работе внутри стен, исследуя и ощущая любое сопротивление или препятствия от неоткрытых предметов.

Купите цифровой мультисканер на Amazon

Шаг 3 — Вырежьте отверстие для электрической коробки

Просверлите отверстие, в которое будет помещена коробка.Если вы не совсем знаете, где находится шпилька, вы можете просверлить серию небольших отверстий, двигаясь к месту расположения шпильки, пока бит не коснется ее. Затем электрическую коробку можно поставить плашмя на стену у метки стойки и обвести карандашом. Контур коробки теперь можно вырезать с помощью замочной пилы или аналогичного инструмента.

Магазинные кольцевые пилы

Шаг 4 — Просверлите путь для кабеля

Вырезав отверстие в коробке, можно проверить стену на предмет препятствий.Отверстие немного больше, чем размер кабеля, необходимо просверлить от подвала вверх через стеновую пластину прямо под выходным отверстием.

Чтобы определить место, где следует просверлить отверстие в подвале, просверлите небольшое отверстие в полу сверлом длиной 6 дюймов (150 мм) или более в углу плинтуса и пола.

Если вставить длинный кусок проволоки в отверстие и оставить его висеть в подвале, его расположение снизу изменится. От этого места в подвале расстояние 2 дюйма (50 мм) перпендикулярно к ориентации стены определит, где следует просверлить лопаточным сверлом.

После этого, если в стене наверху возникла преграда, можно использовать удлинительные штанги для более глубокого досягаемости, чтобы можно было завершить бурение.

Найдите удлинительные стержни

Шаг 5 — Проведите кабель через

Поскольку может быть несколько отверстий, через которые можно пройти, это может потребовать некоторого воображения, но в любом случае потребуется использовать длинный, тонкий и жесткий дюбель , пруток, проволока или что-то в этом роде.

Один из подходов состоит в том, чтобы прикрепить дюбель к концу кабеля и протолкнуть его из подвала, стремясь к уже проделанным отверстиям.

Другой метод — вставить дюбель в одно отверстие (отверстия) в подвале. Когда он достигнет отверстия розетки, к нему можно привязать кусок веревки, бечевки или мягкой проволоки, что позволит стянуть все обратно в подвал, удерживая другой конец за стеной. Самодельные рыболовные снасти можно прикрепить к кабелю изолентой и протянуть через выходное отверстие.

Шаг 6 — Установите электрическую коробку

Вытащив кабель через выходное отверстие, с помощью универсального ножа необходимо удалить около 8 дюймов (20 см) его оболочки.Теперь, когда три провода и заземляющий провод открыты, необходимо удалить 3/4 дюйма (19 мм) изоляции со всех трех изолированных проводов.

Затем кабельный соединитель закрепляется через отверстие для заглушки, и кабель пропускается через него и закрепляется внутри коробки. Затем коробку вставляют в отверстие концом кабеля вперед и закрепляют на шпильке.

Ножи для магазинов

Шаг 7 — Провод в розетке

Если смотреть сзади (рис. 2b), все клеммы розетки выглядят одинаково.Каждый винт клеммы ослабляется, красный и черный провода вставляются и закрепляются на клеммах с двумя удлиненными прорезями.

Оголенный медный (заземляющий) провод крепится к клемме полукруглого отверстия, а белый нейтральный провод — к L-образному отверстию напротив земли. После этого выпускную крышку можно привинтить к коробке.

Для розетки дальнего действия (рис. 3a и 3b) горячая и нейтральная линии присоединены к одинаковым пазам, так что полукруглое отверстие напротив земли предназначено для нейтрали, а два других противоположных — для два провода под напряжением.

Однако не имеет значения, какой из красных и черных проводов подключается к каким горячим клеммам.

Шаг 8 — Провод к электрической панели

Затем кабель можно прикрепить через определенные интервалы к балкам потолка подвала вплоть до электрической панели. Перед снятием передней части электрической панели необходимо установить лампу неисправности, работающую от батареи, чтобы осветить рабочую зону. Главный автоматический выключатель, питающий панель (Рисунок 5), должен быть отключен, чтобы отключить подачу электроэнергии на весь дом.

При снятой передней панели (рис. 6) автоматический выключатель 220 В с надлежащим номиналом можно вставить в доступный двойной слот и выключить.

Разъем кабеля должен быть прикреплен к электрической панели через отверстие для заглушки. Затем кабель подводится к кабельному разъему, и на его оболочке отмечается место, где он будет проходить через кабельный разъем.

Расстояние между кабельным разъемом и шиной заземления, плюс дополнительные пару дюймов, добавляется к отметке на кабеле, где кабель должен быть разрезан, и после этого обрезается оболочка кабеля. его окружность по отметке и удалена.

Затем все провода пропускаются, и кабель фиксируется зажимом соединителя, оголенный провод заземления подключается к шине заземления, белый провод — к шине нейтрали, а каждый из двух проводов под напряжением — к одному из клеммы выключателя в произвольном порядке.

Соответствующие прямоугольные заглушки для прерывателя могут быть затем удалены из крышки, которую затем можно установить обратно и зафиксировать на месте.

Шаг 9 — Возврат к работе

Чтобы предотвратить скачок напряжения в доме, рекомендуется перед включением главного выключателя выключить все выключатели внутри электрического щита.Начиная с главного выключателя, включайте каждый выключатель по очереди, оставляя только что добавленный выключатель последним. Теперь прибор на 220 вольт можно подключить и опробовать!

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Электропроводка в новостройке, схема, монтаж, внесение изменений

Состояние на этапе сдачи

Нормативные документы

Технология устройства электропроводки

Удобное расположение

Прокладка проводов

Соединение и подключение защиты

Исполнительная документация

Изменения в проекте

Проводка в новостройке: прокладка провода + фото

Проводка в новостройке

Выбор проводов для прокладки проводки

Электромонтажные работы

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

План – схема

Методы монтажа.

Шаг первый: Штробление стен.

Шаг второй: Прокладка трассы

Шаг третий: Фурнитура и отделка.

Шаг четвертый: Электрический щит

Шаг пятый: Внешний энергоноситель.

Электропроводка в квартире своими руками

Начало всех работ — схема

Составление схемы

Необходимые материалы

Распределительный щиток

Какие бывают щитки?

Чем щиток укомплектовывают?

Нагрузка в квартире

Монтаж проводки

Подготовительный этап

Открытая прокладка проводов

Скрытая прокладка проводов

Завершающий этап

Электропроводка в квартире своими руками

Этапы проведения электропроводки

Схема проводки

Выбираем материалы

Монтажные работы

Соединение шлейфов

Полезные советы

Отличительные особенности вводной группы

Заключение по теме

Электропроводка в квартире своими руками + фото

Правила проведения электричества

Освещение, розетки и выключатели

Монтажные работы

Как выбрать провод

Видео

Фото

Разводка в квартире своими руками. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Разводка в квартире своими руками. Монтаж электропроводки в квартире своими руками — пошаговая инструкция

Начало всех работ — схема

Электропроводка в квартире своими руками пошаговая. Как заменить электропроводку в квартире своими руками

Составление план-схемы

Разводка электрики в новостройке. Самостоятельный монтаж разводки электрики в новостройке

Правила разводки электрики в новостройке

Подключение элементов проводки

Как проложить проводку в квартире. Прокладка проводки

Видео разводка электрики в квартире новостройке

7 шагов, которые необходимо соблюдать при электромонтаже дома

Как провести черновую подачу электричества в новом строительстве

Электрооборудование 101 для домовладельца

Рекомендуемые статьи

Электропроводка своими руками — возможно, но с помощником

Провод и проводники какого сечения требуются?

Примеры подключения и инструкции

Примеры подключения и инструкции

Домашняя проводка своими руками — Руководство по деталям / инструментам

Как запустить 220 Wire

Добавить комментарий Отменить ответ
