Определяем расположение проводки в панельном доме

Содержание

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

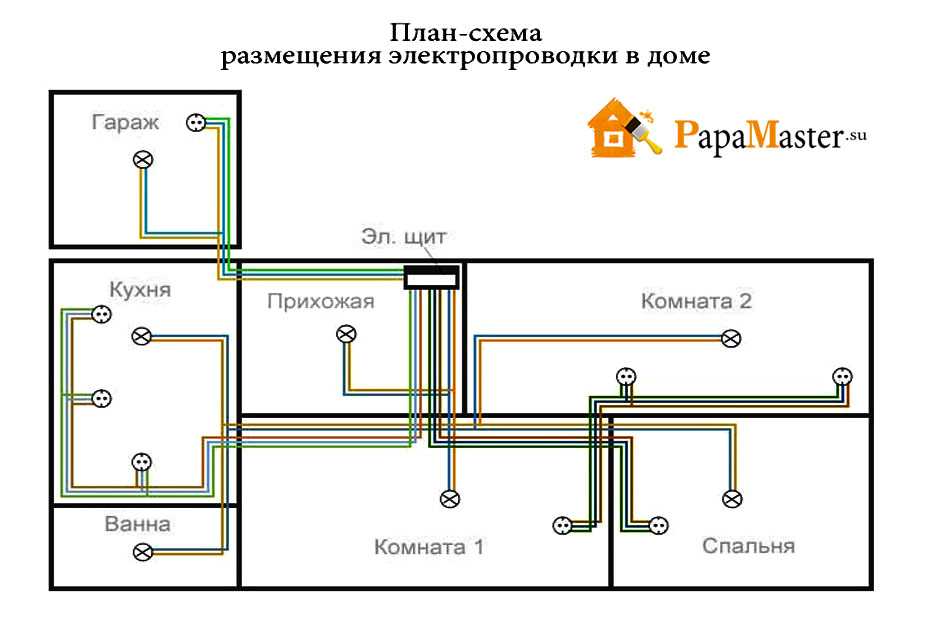

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.   Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
• https://dom-data. ru/skhema-provodki-v-panelnom-dome/
• https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
• https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Электрическая схема проводки квартиры панельного дома: рассмотрим подробно

Выбираем оптимальный план электроснабжения квартиры

В старых панельных домах не только схема квартирной эл проводки, но и сама проводка не отвечает современным требованиям нагрузок и электрической безопасности. Ведь в большинстве случаев она выполнена из алюминиевого провода сечением 2 мм².
Для современной квартиры это этого очень мало, и если не выполнить замену во время ремонта, то проблема с электропроводкой обязательно появится после его окончания. Да и старые схемы электропроводки, когда при малейшем повреждении обесточивается вся квартира, не являются оптимальными и безопасными.

Содержание

• Подготовительные мероприятия
  • Выбор расположения электрооборудования
  • Расчет необходимого электрооборудования
• Выбор схемы электропитания квартиры
  • Схема с одним общим электропитанием
  • «Европейская» схема электропитания
• Вывод

Подготовительные мероприятия

Выбор расположения электрооборудования

Итак:

• Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
  Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
• На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате. От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
• Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
  Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

Обратите внимание! При подключении мощного электрооборудования через розетку обратите пристальное внимание на ее соответствие номинальным параметрам электроустановки. На данный момент на рынке представленные розетки на 10, 16, 25 и 32А. Этот параметр должен быть не ниже, чем номинальный ток вашей электроустановки.

На фото изображены правила размещения розеток в квартире

Расчет необходимого электрооборудования

Итак:

• Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
• Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
  Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
• Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
  Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм² пропускает ток в 10А, а алюминиевый провод сечением 1 мм² пропускает ток 5 А.
• Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм². Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
  Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм². Для защиты такого присоединения как раз подойдет автомат на 16А.

Выбор схемы электропитания квартиры

Схема с одним общим электропитанием

Схема электроснабжения с одним общим проводом

Итак:

• Схема электропроводки квартиры в панельном доме напрямую зависит от суммарной мощности, получившейся у нас при расчетах. Если она не превышает 25А, то возможно использование схемы с одним общим проводом, от которого параллельно питаются розетки и сеть освещения.

  Наверняка такая схема использовалась и при первоначальной постройке дома. В некоторых случаях она подойдет для однокомнатных квартир.
• К преимуществам схемы с одним общим питанием можно отнести:
  1. Более низкая конечная цена материалов. Ведь нам не потребуется отдельный автомат на каждую линию питания. И расход провода будет значительно меньше.
  2. Простота и наглядность монтажа. Вы просто прокладываете один провод и в необходимых местах делаете от него ответвления для розеток или осветительного оборудования.
  3. Отсутствие необходимости установки распределительного щита. Ведь такая схема подразумевает наличие всего одного автомата, который имеется в вашем водном шкафу около электросчетчика.

• К недостаткам такой схемы электроснабжения можно отнести:

1. Низкая надежность. Вследствие повреждения любого участка без напряжения остается сразу вся квартира.
2. Необходимость монтажа дополнительных распределительных коробок, для ответвлений на электроприемники.
3. Для проведения ремонтных работ необходимо снятие напряжения со всей схемы.

«Европейская» схема электропитания

Итак:

• В последнее время все большую популярность получает так называемая «европейская» схема электропитания. Такая схема электропроводки в квартире панельного дома подразумевает наличие отдельных автоматических выключателей и отдельной линии питания для различных групп электропотребителей.
• Обычно распределение производится по следующим категориям. Первая группа это электророзетки на одну – три комнаты. Вторая группа — это сеть освещения, опять-таки, на одну – три комнаты. Выбор количества комнат для одной группы определяется исходя из их суммарной мощности.

«Европейская» схема электроснабжения квартиры

Обратите внимание! Согласно п.6.2.3. ПУЭ в одной группе должно содержаться не более 20 ламп или розеток. Это правило не распространяется только на многоламповые люстры.

• Кроме того существуют варианты питания каждой отдельной комнаты от одной линии питания и соответственно отдельного автоматического выключателя. Тут выбор целиком зависит от характера и вида нагрузок и ваших предпочтений.
• К преимуществам «европейской» схемы электропитания можно отнести следующие параметры:

1. Высокая безопасность такой схемы. Ведь даже в случае несрабатывания группового защитного выключателя, отключится вводной автомат.
2. Высокое удобство такой схемы. Ведь в случае повреждения напряжение будет отсутствовать только на одной группе электроприемников. Остальные группы будут нормально функционировать.
3. Удобство ремонта и обслуживания. В случае если произошло отключение одной из групп электроприемников, даже если визуально не видно, определить примерное место значительно проще. Ведь если вы выполняли прокладку своими руками, то места прокладки провода данной группы вам примерно известны.
4. Меньшее количество или полное отсутствие дополнительных распределительных коробок.

• К недостаткам «европейской» схемы электропитания можно отнести следующие параметры:

1. Более высокая конечная стоимость такой схемы электроснабжения. Это связано с большим количеством необходимых материалов.
2. Более высокая трудоемкость и сложность монтажа. Ведь для прокладки сразу нескольких линий проводов необходимы более глубокие штробы, большее количество провода подразумевает большее время на его прокладку и тому подобное.
3. Необходимость выделения дополнительного места на распределительный электрощит.

Вывод

Схема подключения проводки в квартире формируется не только на основании ваших финансовых возможностей и пожеланий. Для ее безопасного и надежного функционирования следует учитывать номинальные значения и виды электрических нагрузок. Это обеспечит бесперебойную работу вашей электропроводки на долгие годы.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, над которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому.

Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной зоны, например, пристройки, большой кухни или отдельного гаража. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя.

Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9.0003 мертвая передняя крышка

. Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение:  Всегда выключайте главный автоматический выключатель (см. следующий слайд) перед снятием заглушки передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертельного электрического тока) , если коммунальная компания не отключит подачу электроэнергии в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу ветвь автоматические выключатели (выключатели, управляющие отдельными цепями) в щите.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, обозначающее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и вставляются в обе горячие шины. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т. д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из неизолированной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием устройства защиты от перегрузки по току, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

• Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
• Двухполюсные выключатели обеспечивают напряжение 240 вольт и номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
• Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
• Дуговые прерыватели цепи (AFCI) защищают всю цепь от дуговых замыканий, помогая предотвратить пожары в доме. Некоторые выключатели двойного назначения могут одновременно обеспечивать защиту как GFCI, так и AFCI.

Основы чтения панелей ПЛК и электрических схем

2 марта 2022 г. bydosupply

В промышленных применениях электрическая панель представляет собой в основном сервисную коробку, которая соединяет основную линию электроснабжения с электрическим устройством и распределяет электрические токи по различным другим цепям в системе. В промышленных условиях вы не просто подключаете контроллер ПЛК к настенной розетке, вместо этого используется электрическая панель. Панель ПЛК — это просто электрическая панель управления, состоящая из электрических компонентов, которые используют электроэнергию для управления различными механическими функциями промышленных машин или оборудования.

Для того чтобы промышленные машины и оборудование выполняли свои различные технологические задачи, им требуются определяемые пользователем функции и хорошо организованное управление. Таким образом, электрические панели управления, такие как панель ПЛК, используются для выполнения этих функций в производственном оборудовании. Любая электрическая панель управления, с которой вы когда-либо сталкивались, всегда будет состоять из двух основных категорий: структура панели и электрические компоненты. Точно так же панель ПЛК состоит из специальной коробки из нержавеющей стали, содержащей электрические компоненты, необходимые для запуска машины или процесса в заводских условиях. Электрические компоненты бывают двух типов: силовые и управляющие.

Структура панели ПЛК представляет собой комбинацию корпуса и задней панели. Вы можете связать панель управления ПЛК с электрическим выключателем в офисе или дома.

• Панельный корпус: обычно представляет собой металлический ящик из нержавеющей стали или алюминия и бывает разных размеров. В большинстве промышленных применений размер корпусов определяется номерами на дверцах корпусов панели ПЛК. Кроме того, все корпуса имеют рейтинг безопасности UL, рейтинг IP и/или классификацию NEEMA, которая напечатана на металлической табличке, прикрепленной к корпусу.
• Задняя панель: это металлический лист, который монтируется внутри корпуса для обеспечения структурной поддержки кабельных каналов и монтажа на DIN-рейку. Каналы для проводки обеспечивают варианты прокладки и позволяют аккуратно организовать используемые провода, помогая контролировать электрические помехи между электрическими компонентами внутри панели ПЛК. DIN-рейки имеют стандартные размеры и обеспечивают монтажную конструкцию для электрических компонентов.

Как указывалось ранее, панель ПЛК состоит из двух типов электрических компонентов: силовых компонентов и компонентов управления. Чтобы иметь возможность читать электрическую схему панели ПЛК, вы должны иметь представление об этих компонентах. Рассмотрим эти два типа электрических компонентов:

A) Компоненты питания панели ПЛК

• Поворотный разъединитель: Используется для подключения входящих линий/проводов питания. Он может включать предохранители или нет. Чтобы включить или выключить питание, его обычно поворачивают с помощью черной или желтой дверной ручки панели ПЛК.
• Блок распределения питания: в основном изготовлен из обработанного алюминия. В верхней части этого блока есть пара отверстий для больших соединительных проводов, а в его нижней части есть несколько отверстий для меньших соединительных проводов. Блок распределения питания используется для разделения большого соединительного провода на более мелкие провода, которые будут использоваться со многими другими электрическими компонентами на панели ПЛК.
• Реле и контакторы: это переключатели ВКЛ/ВЫКЛ, которые управляют механическими функциями на основе команд управления от контроллера ПЛК. Меньшие реле управляют простыми функциями, такими как вентиляторы и освещение. Реле большего размера известны как контакторы и управляют более сложными функциями, такими как трехфазные двигатели.
• Главный автоматический выключатель: Все мы знакомы с основным отключением электрических цепей в наших домах или офисах. Что ж, главный автоматический выключатель в панели ПЛК похож на такой электрический разъединитель. В большинстве промышленных систем управления главные автоматические выключатели в панелях ПЛК рассчитаны на напряжение от 120 до 480 В.
• Отводные автоматические выключатели: обеспечивают защиту от короткого замыкания, а в некоторых случаях предотвращают перегрузку для каждого типа нагрузки, управляемой ПЛК, например, нагревателя, двигателя и т. д.
•  Ограничители перенапряжения: используются для скачки напряжения или удары молнии из-за повреждения электрических компонентов внутри панели ПЛК из-за перенапряжения.
• Трансформатор: Обычно понижающий трансформатор используется для снижения входного переменного напряжения до 120 В для различных компонентов, а в других случаях он используется для понижения входного напряжения до 24 В. Это применимо в тех случаях, когда панель ПЛК подключена к сети переменного тока 120 В.
• Блок питания: используется для преобразования высокого напряжения переменного тока, обычно 120 В или 240 В переменного тока, в более низкое и безопасное управляющее напряжение постоянного тока (24 В постоянного тока) для различных компонентов управления на панели ПЛК, таких как ЧМИ или контроллер ПЛК.
• Контакты питания: они используются для ручного отключения/включения подачи питания на машину с помощью кнопок аварийного останова.
• Стартер двигателя: также известный как контактор двигателя, он включает двигатели на полной скорости и полном напряжении.
• Преобразователь частоты (VFD): Это тип контроллера двигателя, который используется для регулировки скорости двигателя, а также для контроля других параметров двигателя.
• Устройство плавного пуска двигателя: это также тип контроллера двигателя, который используется для постепенного пуска двигателя с течением времени, а затем разгона до полной скорости двигателя.
• Заземление: Это соединение необходимо, так как оно обеспечивает путь прохождения тока в случае электрической неисправности.

B) Компоненты управления панели ПЛК

• Дополнительный автоматический выключатель: используется для защиты высокопроизводительных и дорогих устройств управления и компонентов панели ПЛК.
• Главное реле управления (MCR): оно используется для реализации цепи безопасности, которая передает питание от всех выходных устройств в случае возникновения чрезвычайной ситуации. В большинстве случаев MCR представляет собой пару грибовидной кнопки «Стоп».
• Сетевые коммутаторы: Они составляют коммуникационный центр панели ПЛК. Они облегчают связь между системой ПЛК и множеством других сетевых устройств на сборочной линии. Примером сетевого коммутатора является коммутатор Ethernet, который используется для сетевой связи между ПЛК, ЧМИ и другими интеллектуальными устройствами.
• Программируемый логический контроллер (ПЛК): по существу это процессор ПЛК, находящийся внутри панели. Этот блок имеет арифметико-логический блок (ALU), который отвечает за манипулирование данными, арифметические функции и логические операции. Блок управления также включен для регулирования времени операций управления ПЛК.
• Человеко-машинный интерфейс (HMI): HMI предоставляют графический интерфейс пользователя (GUI), который позволяет операторам взаимодействовать с системой управления ПЛК. Таким образом, оператор может использовать графический дисплей HMI для мониторинга и просмотра вводимых и рабочих данных в режиме реального времени или для настройки и управления определенными функциями оборудования или процесса. Примеры ЧМИ включают в себя клавиатуры, текстовые считыватели, джойстики, видеомониторы или большие сенсорные панели, такие как жидкокристаллические дисплеи (ЖК-дисплеи).
• Модуль ввода/вывода: Модули ввода/вывода обеспечивают интерфейс от ПЛК к полевым устройствам ввода и управляемым компонентам или устройствам. Модуль вывода соединяет ПЛК с устройствами ввода, такими как датчики, кнопки пуска/останова и переключатели. С другой стороны, модуль вывода используется ПЛК для управления выходными полевыми устройствами, такими как реле, электромагнитные клапаны, двигатели, насосы и электрические нагреватели. Вы можете иметь либо аналоговые, либо цифровые модули ввода/вывода.
• Кнопка оператора: расположена на передней панели панели ПЛК и используется оператором для управления процессом или машиной.
• Клеммные колодки: они используются для соединения и сращивания проводки полевых устройств и внутренней проводки панели ПЛК. Они также помогают организовать и распределить множество проводов, исходящих из различных источников, к различным электрическим устройствам.

Также известная как электрическая схема, принципиальная схема, элементарная схема или электрическая схема, электрическая схема представляет собой просто графическое представление электрической цепи. Принципиальная электрическая схема представляет электрические компоненты и взаимосвязи цепи с использованием стандартных символов, в то время как наглядная электрическая схема использует простые изображения для представления компонентов цепи. В этой статье мы обсудим как принципиальные, так и наглядные электрические схемы панели ПЛК.

Все компоненты питания и управления панели ПЛК, описанные выше, существуют на электрической схеме. Они определяют и организуют различные функции, выполняемые панелью ПЛК. На электрической схеме эти компоненты представлены стандартными электрическими символами. Следовательно, для того, чтобы иметь возможность прочитать схему подключения панели ПЛК, необходимо заранее знать, какой символ представляет какой компонент.

Зная различные электрические компоненты, содержащиеся в панели ПЛК, и символы, обозначающие их на схеме соединений, мы теперь можем научиться читать схемы соединений панели ПЛК, используя несколько примеров. Но перед этим, вот несколько правил, которым нужно следовать всякий раз, когда вы читаете электрическую схему панели ПЛК:
Правило №1: Вы должны читать схему подключения панели ПЛК слева направо и сверху вниз, как если бы вы читали книгу.
Правило № 2: Чтобы понять систему адресации схемы подключения панели ПЛК, используйте комбинацию предоставленных номеров столбцов и номеров страниц. Например, если вы найдете число 38,7 ниже или рядом с электрическим компонентом на электрической схеме панели ПЛК, это означает, что компонент использовался на странице 38, столбец 7. Это правило применяется, когда вы читаете реальную панель ПЛК. схема подключения в буклете на нескольких страницах.
Хорошо, теперь давайте посмотрим на несколько примеров схем подключения панели ПЛК.

В этом примере двигатель должен работать в обоих направлениях, что возможно только с помощью логической схемы управления вперед/назад или релейной схемы. Простая логика прямого/обратного управления ПЛК была бы наиболее жизнеспособным решением в этом случае. Таким образом, система ПЛК используется для прямого и обратного управления трехфазным асинхронным двигателем.

Два реле или контактора для управления двигателем используются, потому что необходимы два разных направления. Первый контактор предназначен для управления прямым направлением, а второй контактор — для управления обратным направлением двигателя. Кроме того, три кнопки используются для функций остановки, движения вперед и назад двигателя. Таким образом, оператор будет использовать кнопку прямого хода (FWD PB) для работы двигателя вперед, кнопку реверса (REV PB) для работы двигателя назад и кнопку остановки (STOP PB) для функции остановки. В результате электрическая схема выглядит так, как показано ниже:

Рис. 1. Наглядная электрическая схема двигателя, управляемого ПЛК

Примечание: Пунктирные линии на приведенной выше схеме подключения (рис. 1) обозначают один приобретаемый компонент, которым в данном случае является система ПЛК.

В этой системе контроллера двигателя трехфазное питание переменного тока подключается к клеммной колодке, а затем подается на прерыватель питания (главный автоматический выключатель). После чего все три фазы (L1, L2 и L3) подаются на пускатель двигателя с тремя контактами, обозначенными буквой М. Далее к нему подключаются три тепловых реле перегрузки (отводные автоматические выключатели). Затем две фазы (L2 и L3) трехфазного переменного тока подключаются к понижающему трансформатору, который подключается к системе ПЛК для питания логики. Получившаяся электрическая схема показана ниже:

Рис. 2. Электрическая схема системы контроллера двигателя на базе ПЛК

Чтобы лучше понять логическое управление, обеспечиваемое системой ПЛК, в электрическую схему двигателя на рис. 2 вместо системы ПЛК включена схема многоступенчатой ​​логики. Как правило, схему соединений панели ПЛК в Ladder Logic можно разделить на две отдельные части. Первая часть — это силовая цепь, которая показывает поток энергии в систему. Цепь питания обычно обозначается жирными линиями. Вторая часть обычно обозначается тонкими линиями и представляет собой схему управления. В случаях, когда для питания панели управления ПЛК используется внешний источник питания, это обычно не отображается. На рисунке ниже показан хороший пример монтажной схемы релейной логики с цепью питания и цепью управления:

Рис. 3. Электрическая схема и схема многозвенной логики двигателя, управляемого ПЛК

В приведенном выше примере (рис. 3) силовая цепь показывает, как трехфазное напряжение переменного тока (L1, L2 и L3) поступает на двигатель; сначала он поступает на клеммы, затем подключается к силовому прерывателю (главному автомату защиты), затем три фазы подаются на три контакта М и три тепловых реле перегрузки (отводные автоматические выключатели). В этом случае внешний источник питания ПЛК не требуется, так как две фазы (L2 и L3) трехфазной сети переменного тока подключены к понижающему трансформатору, питающему систему ПЛК. Рисунок 3 также включает в себя схему управления (показанную в виде схемы лестничной логики), которая фокусируется на том, как управляется двигатель.

В части схемы управления на основе ПЛК на рис. 3 используются стандартные символы лестничной диаграммы. Однако электрические компоненты, такие как предохранители и устройства отключения, также могут использоваться в цепях управления. На рисунке 3 схема управления включает предохранитель. Посмотрите на некоторые стандартные символы лестничной диаграммы, показанные ниже, которые будут полезны при чтении схемы управления на основе ПЛК на рис. 3.

Рисунок 4. Наиболее распространенные символы лестничной диаграммы

На рисунке 3 силовая цепь может быть прочитана, как описано выше, но чтобы иметь возможность прочитать схему управления на основе ПЛК, нам придется рассмотреть несколько правил чтения лестничных диаграмм.

Как следует из названия, физический макет лестничной диаграммы (LD) напоминает лестницу; при этом две вертикальные шины питания построены среди ряда горизонтальных перекладин.

A) На лестничной диаграмме вертикальные линии обозначают шины питания, между которыми подключена схема ПЛК. В крайнем левом углу находится положительная полоса, а справа — отрицательная или нейтральная полоса питания. Таким образом, поток электрического тока идет от вертикальной шины питания на левом конце через горизонтальную перекладину к правой вертикальной шине.

B) Горизонтальные ступени показывают кнопочные выключатели, катушки реле, контакты реле, контакты переключателей и элементы, которыми управляет ПЛК, такие как лампы, двигатели и электромагнитные катушки. Все эти компоненты показаны между вертикальными шинами питания.

C) Входы расположены с левой стороны каждой горизонтальной ступени, и они должны быть верными для подачи питания на подключенные выходы. Следовательно, каждая горизонтальная ступенька начинается с входа и заканчивается выходом.

 D) Еще одно очень важное соглашение заключается в том, что программа на лестничной диаграмме читается слева направо и сверху вниз. Процессор ПЛК сначала считывает верхнюю цепочку слева направо, затем вторую цепочку также считывает слева направо и так далее. Этот процесс называется циклом сканирования программы ПЛК.

E) Каждая горизонтальная ступень схемы релейной логики определяет одну операцию управления ПЛК. Таким образом, при чтении схемы соединений релейной логики вы должны иметь возможность логически визуализировать процесс, управляемый ПЛК, по горизонтальным звеньям; по мере того, как данные передаются от входов на левом конце к компонентам управления и к управляемым устройствам вывода.

F) Наконец, в схемах лестничной логики физические электрические компоненты электрической цепи изображаются в их нормальном состоянии. Например, если релейный контактный переключатель обычно является нормально разомкнутым (НО) до тех пор, пока не будет выполнено определенное условие для его закрытия, то на схеме лестничной схемы он будет отображаться как нормально разомкнутый. Точно так же нормально закрытый (NC) компонент будет отображаться как нормально закрытый.

Поняв правила чтения лестничной диаграммы, теперь мы можем интерпретировать схему управления на основе ПЛК на рис. 5 (показанная ниже) следующим образом:

Рисунок 5: Схема управления на основе ПЛК

Во-первых, на рис. 5, показанном выше, показана одноступенчатая лестничная схема с вертикальными направляющими, указывающими на подачу питания от понижающего трансформатора к системе ПЛК. Вертикальная шина питания на левом конце защищена от перегрузки по току с помощью предохранителя, а вертикальная шина питания на правом конце заземлена.
