ТОКОПРОВОДЯЩИЙ ЛАК

Что делать если ИК пульт управления от телевизора или другой бытовой техники перестал работать в следствии загрязнения контактов? Обычные люди выкидывают его и покупают новый. Но часто бывает так, что подобрать аналогичный не представляется возможным, из-за того, что модель телевизора (плеера, кондиционера…) редкая или устаревшая. Более продвинутые разбирают ПДУ, обезжиривают и чистят токопроводящие контакты ученической резинкой. Метод неплохой, однако бывает, что кнопки до такой степени постирались – что там уже нечего чистить:) И тут нам на помощь приходит специальный токопроводящий лак, предназначенный для восстановления электропроводимости таких резиновых кнопочек в пультах ДУ.

   После того, как клавиатура радиотелефона стала реагировать на нажатие с усилием только свыше 20 Ньютон, а телевизор включался в сеть не иначе, как кнопкой на его передней панели – задумался о покупке лака.

   Вначале купил нечто безымянное, в небольшом пластиковом тюбике.

Цена около доллара. После подготовки пультов к ремонту и вскрытия тюбика понял, что лак этот безнадёжно испорчен, а точнее полностью высох…

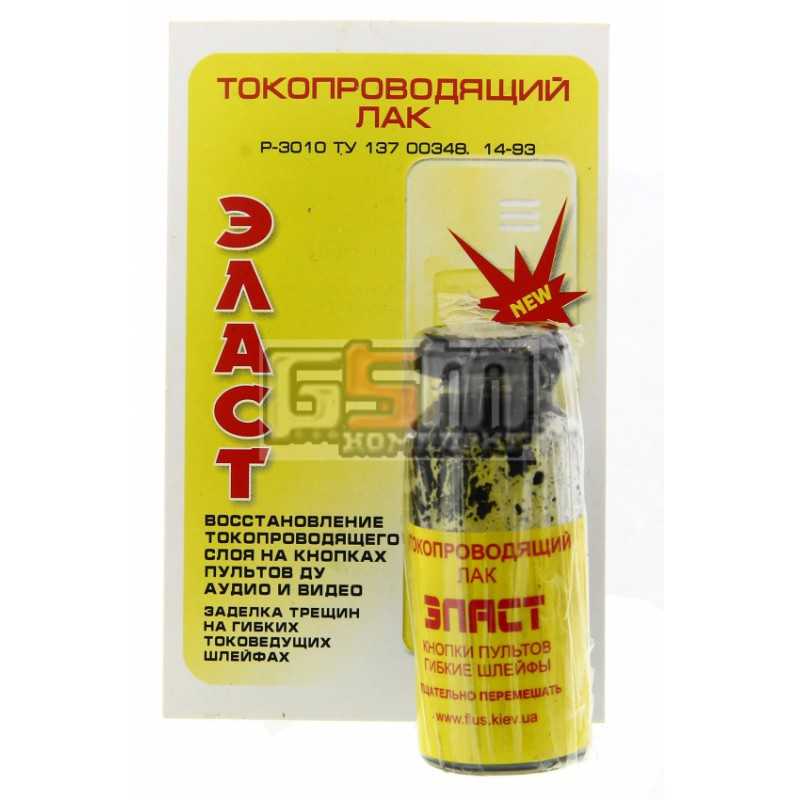

   Пришлось снова двигать на радиобазар и покупать уже кое-что посерьёзнее. На этот раз выбор пал на токопроводящий лак Эласт – цена 2уе.

   Завёрнута пробка скотчем очень туго – тут уже само по себе не высохнет. Инструкция к нему гласит, что Эласт применяется для восстановления токопроводящего слоя на кнопках пультов ДУ, а также заделке трещин на гибких токоведущих шлейфах. То, что надо!

   Разбираем телефон и прежде, чем открыть лак, тщательно его встряхиваем пол минуты. Это надо для перемешивания металлического порошка в лаке.

   Далее разматываем колпачёк, снимаем крышечку – под ней фольга, и проткнув её спичкой, наносим лак на резиновые кнопочки клавиатуры телефона.

   Обратите внимание – лак сохнет очень быстро! В инструкции написано полное высыхание лака 2 часа, но реально через пару минут он уже почти сухой. Не держите слишком долго колпачёк баночки открытым.

   Ещё один момент – токопроводящий лак наносится на обезжиренную поверхность. Пульты управления, в процессе долгой работы, как правило покрыты неслабым слоем жира, поэтому перед ремонтом их надо промыть горячей водой с мылом.

   Там-же написано, что нельзя использовать лак для силиконовой резины – на это тоже нужно обратить внимание. После нанесения покрытия на кнопки, сразу же закрывайте крышку и заматывайте её скотчем. А после часа сушки токопроводящих поверхностей собираем телефон обратно.

   Не удержался, чтоб не померять сопротивление после ремонта – всего 650 Ом! Так как в неиспользуемых местах сопротивление около 300-500 Ом, то результат вполне удовлетворительный. Остаётся надеяться, что лак продержится на кнопках достаточно долго. Через пару месяцев на форуме напишу о результатах.

   Для тех же, у кого нет возможност купить готовый токопроводящий лак, его можно сделать самостоятельно. Покупаете обычный Цапонлак, затем насыпаете в него металлический порошок и перемешиваете. Металлический порошок можно использовать медный, его получаем зачисткой кусочка меди наждачкой. Также можно использовать алюминий, графит, и другие проводящие электричество материалы. Доведите смесь до средней густоты – лак готов. Пока лак не схватился, ток он не проводит, но после отвердевания проводимость становится на уровне нескольких десятков Ом.

   Форум по радиолюбительской химии

обзор марок и способы приготовления состава

Любые работы по ремонту электронного оборудования невозможны без использования специальных лаков. Специалисты широко используют токопроводящий лак. Данные составы имеют большую сферу применения – лаки используют для монтажа микросхем и чипов, для восстановления электронных схем, в случае ремонта системы обогрева автомобильных стекло, при ремонте компьютеров и бытовой техники.

Содержание

Состав токопроводящих ЛКМ

В основе данных спецлаков лежат особые микрозернистые компоненты, которые после процесса полимеризации образуют на обработанной поверхности прочную матовую пленку, которая обладает хорошей электропроводимостью.

Уже через 60 минут после нанесения таких материалов начинается восстановление электропроводимости. Через 10 часов результат еще более улучшится до максимальных возможностей. Некоторые мастера для усиления эффекта повторяют обработку.

Так как обрабатываемая этими материалами площадь очень мала, то для восстановления любого электронного оборудования необходимо очень незначительное количество этих средств. Именно поэтому электропроводящий состав предлагается в небольших объемах.

Упаковывают такие материалы в маленькие тюбики или флаконы.

Токопроводящий спрей

Наряду с лаками встречается также и похожие по свойствам материалы в баллончиках. Это спрей, который изготавливают на базе графитового порошка. Он используется для создания токоведущей поверхности на таких материала, как пластик, стекло, металл или древесина. Спреи можно применить также и как смазывающий материал, когда необходимо создать гладкую, устойчивую к воздействию высоких температур, сухоскользящую поверхность.



Предъявляемые требования

Основное качество этих лаков и клеев – это высокая электропроводимость. Досчитается она за счет наличия в составе специальных, очень маленьких металлических частиц. Производители чаще все используют для этого никелевый порошок, который очень хорошо проводит электрический ток. Также в составе этого продукта могут быть фракции драгоценных металлов, таких как серебро, золото, палладий.

Кроме электропроводности важно, чтобы лак имел минимальное удельное сопротивление. При высокой концентрации токопроводящих компонентов слабеют клеящие свойства этих материалов.

Чтобы не терялась адгезия в процессе эксплуатации электрооборудования, лаки для ремонта имеют очень низкое тепловое сопротивление. Также составы должны выполнять свою главную функцию и хорошо склеивать и защищать поверхности. Продукт должен быть эластичным и прочным – эти характеристики придают полимерные связующие вещества.

Не допустима для данных материалов слишком жидкая консистенция.

Вязкая масса позволяет предотвратить возможные дефекты микросхемы в процессе ремонта или замены. Также важна быстрая скорость высыхания – это делает работу с лаками и клеями более комфортной.

Обзор клеев и лаков популярных марок

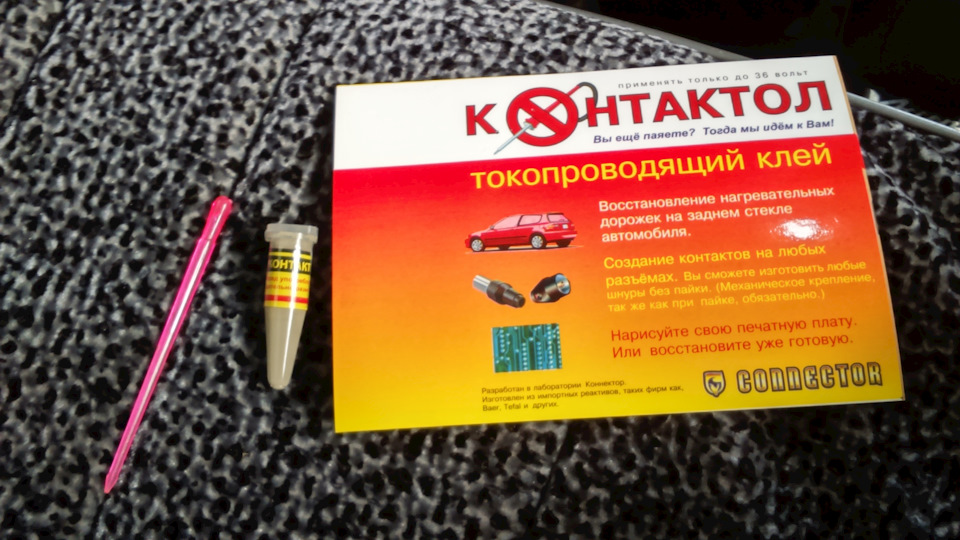

На рынке представлена продукция отечественных и зарубежных производителей. Так, среди отечественных материалов можно выделить «Контактол». Производитель заявляет, что в составе имеется серебряный порошок. Продукт хорошо подходит для ремонта системы подогрева заднего стекла на автомобилях.

Похожими характеристиками обладает и отечественный продукт «Элеконт». Он создан на основе эпоксидных смол и обладает хорошей адгезией с любыми поверхностями. Данный продукт ориентирован именно для автомобилистов, но специалисты утверждают, что эффективность его довольно слабая.

Американский лак «Done Deal» имеет более высокие характеристики, но стоимость продукта достаточно высокая. Материал состоит из клея и токопроводящего состава.

Для восстановления токопроводящего слоя на кнопках, для устранения трещин на шлейфах различных электронных устройств специалисты рекомендуют лак Эласт. Единственный недостаток – малый срок службы в сравнении с клеями.

Как самостоятельно приготовить лак

Опытные мастера рекомендуют не использовать фирменные средства, а делать лаки и клеи своими руками. Сделать такую смесь просто и не придется переплачивать. Продукт, сделанный самостоятельно, ничем не хуже по свойствам и характеристикам, чем заводские графитовые аэрозоли, лаки и клеи.

В основе лежит порошок графита и серебра. Также используются растворители, клеи и связующее вещество. Сделанные таким образом составы помогут быстро восстановить любое устройство.

На видео: делаем токопроводящий клей самостоятельно.

Способ №1

Это рецепт приготовления графитового лака. Для работы понадобится:

  • 15 гр мелкозернистого порошкового графита;
  • 30 гр порошка серебра;
  • Сополимер винилхлорид-винилацетат в количестве 30 гр;
  • 32 гр чистого ацетона.

Чтобы получить графитовый лак, все компоненты из этого рецепта нужно тщательно смешать в ступе. В результате должна образоваться жидкость, напоминающая сироп. Она будет иметь серо-черный оттенок. Затем эту жидкость переливают в емкость из стекла с хорошо закрывающейся крышкой.

Перед применением состав обязательно взбалтывают. Если смесь получилась слишком густой, то добавляют небольшое количество растворителя. Время засыхания – от 15 мин.

Способ №2

Здесь также будет использоваться графит в виде порошка и серебро. В качестве связующего вещества можно применить:

  • Нитроцеллюлозу в количестве 4 гр. канифоль, этилацетат в количестве 2,5 гр и 30 гр;
  • Шеллак 3 гр, этиловый денатурат – 31 гр.

Вначале в ступе перемешивают вещества в порошке. Затем добавляют связующие компоненты. Все это доводят до состояния однородной пасты и далее перекладывают в емкость с плотно закрывающейся крышкой.

Прежде чем начать использовать изготовленный своими руками продукт по этому рецепту, следует хорошо его перемешать, а затем отрегулировать вязкость при помощи растворителя.

Способ №3

В зависимости от механической нагрузки на электропроводящее соединение, можно использовать разные подручные средства. Так, графит легко добывается из пальчиковых батареек. Затем его измельчают и смешивают с цапонлаком. Но минус данной смеси – слабая адгезия с резиновыми изделиями, а значит для ремонта клавиш пультов ДУ она не подходит.

Способ №4

Вот как сделать токопроводящий раствор быстро. Это не будет лаком, но токопроводящие характеристики продукт имеет. Покупают супер-клей и карандаши 2М или же 4М. Напильником точат грифель карандаша по количеству, равному объему суперклея.

Далее тюбик разворачивают с обратной стороны, насыпают в клеевую массу порошок графита, затем перемешивают до получения однородной массы. Затем тюбик запаковывают обратно. Использовать сделанную своими руками смесь можно как обычный супер-клей – через насадку.

Советы специалистов (2 видео)

Обработка токопроводящим лаком (22 фото)






SANYO DIGITAL CAMERA

Проводящие краски

Фильтр

Показано 1–12 из 23 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Что такое проводящая краска?

Электропроводящая краска изготавливается путем смешивания электропроводящего пигмента с непроводящим полимерным связующим. Связующее вещество скрепляет краску и обеспечивает адгезию, а токопроводящий наполнитель обеспечивает электрический путь. Электрические заряды проходят через проводящие наполнители, совершая при необходимости короткие прыжки через матрицу между частицами. Лучше всего это работает, когда наполнители имеют высокую концентрацию и имеют форму хлопьев или трубочек. Сферы не являются оптимальными для проводимости, но могут обеспечить гладкую поверхность и повышенную проводимость при использовании в сочетании с чешуйками.

Помимо морфологии, наполнители различаются прежде всего электропроводностью, коррозионной стойкостью и ценой. MG Chemicals предлагает проводящие краски, пигментированные разветвленным углеродным порошком, чешуйками никеля, чешуйками меди с серебряным покрытием и чешуйками серебра. Углерод является наиболее экономичным наполнителем и отлично подходит для защиты от радиопомех и заземления. Серебро обеспечивает самую высокую проводимость и наибольшую эффективность экранирования, особенно в приложениях, экранирующих высокочастотные электромагнитные помехи. Никель и медь с серебряным покрытием обеспечивают хорошее экранирование электромагнитных и радиопомех широкого диапазона. Медь с серебряным покрытием отлично работает на высоких частотах, но не так устойчива к коррозии, как другие пигменты.

Системы переплета могут сильно различаться. Они влияют на проводимость и эффективность экранирования покрытия, но не так сильно, как выбор наполнителя. Однако они играют большую роль в определении адгезии, долговечности и химической стойкости покрытия. Они же определяют, как будет наноситься покрытие; такие свойства, как рабочее время и количество компонентов, определяются связующей системой. MG предлагает токопроводящие краски с ациклическими, водными, эпоксидными и уретановыми связующими системами на основе растворителей.

Применение

  • Экранирование от электромагнитных и радиопомех
  • Прототипирование и ремонт схем
  • Защита от электростатического разряда
  • Поверхности заземления
  • Стойкость к гальванической коррозии
  • Гальванопластика

Проводящие акриловые краски – однокомпонентные покрытия, которые легко наносятся, быстро отверждаются и обеспечивают оптимальную защиту от электромагнитных и радиопомех для пластиковых электронных корпусов.

Проводящие эпоксидные краски – двухкомпонентные покрытия, обеспечивающие превосходную адгезию, долговечность и химическую стойкость. Они подходят для использования в суровых условиях.

Проводящая защитная краска на водной основе  – однокомпонентные покрытия, подходящие для использования на дереве, а также для гитар и других инструментов. Они также отлично подходят для гипсокартона и подходят для использования на стенах и других архитектурных объектах.

Экранирование на уровне корпуса и платы Покрытия – Покрытия для высокочастотных электромагнитных помех ближнего действия. Доступны версии с высокой прочностью, которые устойчивы к пайке волной припоя и не изнашиваются при резке.

ESD Safe Coatings – Прочные покрытия, предотвращающие электростатический разряд на различных поверхностях.

Проводящие аэрозольные краски – Проводящие акриловые краски в удобной аэрозольной упаковке.

Токопроводящие ручки – Токопроводящие краски в удобном формате ручек, идеально подходящие для прототипирования, ремонта трассировки и подкраски.

Разбавители для проводящих красок – Разбавители для использования при нанесении проводящих красок

Если вас заинтересуют наши проводящие краски, наши проводящие клеи тоже могут вас заинтересовать. Чтобы узнать о непроводящих покрытиях, наносимых непосредственно на цепи для обеспечения защиты практически от всего, кроме электромагнитных и радиопомех, ознакомьтесь с нашими конформными покрытиями.

  Акрил Эпоксидная смола На водной основе
Акрилонитрил-бутадиен-стирол (АБС) Отлично Отлично Отлично
Поликарбонат (ПК) Отлично Отлично Отлично
Поливинилхлорид (ПВХ) Отлично Отлично Отлично
Нейлон 66 (полиамид) Отлично Отлично Отлично
G-10 Эпоксидное стекловолокно
Отлично Отлично Отлично
Керамика
Отлично Отлично Отлично
Полипропилен (ПП) Бедный Бедный Бедный
Стекло Бедный Отлично Бедный
Металл Бедный Отлично Бедный
Сухая стена Хорошо Хорошо Отлично
Дерево Хорошо Отлично Отлично
