Как правильно разводить электропроводку в квартире: Как развести проводку в квартире и доме? Рекомендации распределения сети на группы потребителей.

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

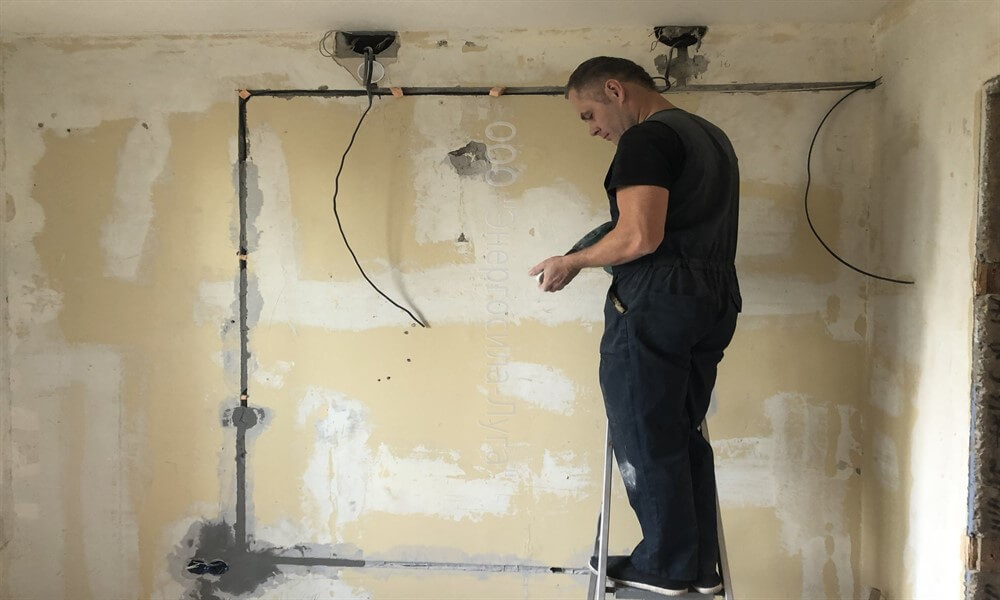

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту.

Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи.

Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.

   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Как правильно развести электропроводку | WikiHome

Сегодня с появлением большого количества бытовой техники нагрузка на старую электропроводку возросла в несколько раз. Не во всех случаях это допустимо, поэтому необходима разводка электрики для распределения нагрузки на сеть. Из нашей статьи вы узнаете, как выполнить разводку электрики в квартире своими руками.

Содержание

Все строительные мероприятия регламентируются ГОСТ и СниП. Работы по электрике подчиняются Правилам устройства электроустановок или ПУЭ. До начала работ необходимо ознакомиться с пунктами этих правил, особое внимание уделив параграфу, рассматривающему монтаж и подбор электрооборудования.

Все составляющие электрики должны быть расположены на виду для получения к ним быстрого беспрепятственного доступа. Монтаж выключателей выполняется на высоте 50-150 см от пола, при этом разместить их необходимо таким образом, чтобы при открывании дверей не возникало неудобств. Провода к выключателям подводятся сверху вниз.

Монтаж розеток осуществляется на высоте 50-80 см от пола — данное требование защищает электроприборы при затоплении помещения. Розетки располагают на расстоянии не менее 50 см от газовых плит, радиаторов отопления, сантехнических труб и прочих предметов, защищённых заземлением. Электропроводка к розеткам проводится снизу вверх.

Количество розеток рассчитывается от площади помещения — согласно нормативам, на каждые 6 м² должна приходиться одна розетка. Исключением является кухня, где количество розеток зависит от единиц бытовой техники. В туалете установка розеток запрещена.

Прокладка электропроводки производится открытым или скрытым методами строго по вертикали и горизонтали, а место проведения электрики фиксируется в общем плане. Горизонтальные провода прокладывают на расстоянии не мене 10-15 см от пола и потолка, а также карниза и балок перекрытия. Вертикальная проводка монтируется с дистанцией не менее 10 см от окон и дверей, а также 40 см от газовых коммуникаций.

При прокладке электрики важно исключить контакт кабелей с металлическими элементами стен. Если необходимо параллельно проложить сразу несколько проводов, их ведут с минимально допустимым расстоянием 3 мм либо помещают в защитную гофру, где они могут соприкасаться.

При разводке электрики в щитке места соединений изолируют, при этом нужно помнить что стыковка алюминиевых и медных кабелей исключена. Для соединения применяются болты — способ актуален для нулевых проводов и заземления.

Монтажные работы включают несколько последовательных этапов:

1. Разработка схемы.
2. Подготовка плана, согласование, регистрация.
3. Организация ремонтной времянки.
4. Монтаж проводки.
5. Монтаж розеток, выключателей, автоматов.

Монтажные работы допустимо проводить самостоятельно, но экономить на электрооборудовании нежелательно. Все составляющие должны быть качественными, поскольку дешёвая электрика быстро выходит из строя.

Схема включает размещение розеток, выключателей, электрощита с УЗО, осветительной техники. Имея наглядную схему можно разделить кабель на отдельные линии для более эффективного функционирования, то есть правильного распределения нагрузки на сеть в квартире.

Перед составлением схемы нужно изучить особенности и назначение всех составляющих электросети, правильно подобрать сечение кабелей, а также розетки и выключатели — они должны быть оборудованы надёжными контактами. К перечисленным элементам необходимо добавить вводный автомат, регулирующий мощность в сети.

Фото: разводка электрики

Наиболее популярен вариант разводки с учётом четырех направлений:

• кухня;
• санузел;
• крупная бытовая техника;
• приборы освещения.

Каждое направление имеет свои особенности — об этом поговорим далее.

Разводка электрики в кухне

На кухню предполагается максимальная нагрузка в сети, так как именно на её площади располагается большая часть бытовых приборов. Для наиболее мощной техники рекомендована установка отдельных автоматов в щитке, так как общая линия может не справляться с одномоментным использованием сразу нескольких предметов. Если к мощному оборудованию провести индивидуальный кабель, можно без опасений включать несколько единиц бытовой техники одновременно.

Разводка электрики в санузел

Так как в ванной комнате, которая может быть совмещена с туалетом, постоянно присутствует повышенная влажность, монтаж электропроводки требует повышенного внимания. Запрещено размещать распределительный щиток в ванной комнате — коробку монтируют за пределами помещения, чаще всего в прихожей. Также недопустимо монтировать выключатель в санузле.

Для каждого электроприбора необходимо установить свою розетку (для стиральной машины, фена и пр.). Проводка должна прокладываться параллельно полу у потолка в верхней части стены. В идеале её помещают в защитную гофру. Осветительную технику подбирают индивидуально, при этом лучше использовать маломощные приборы 12 В, чем стандартные лампочки на 220 В. Сечение кабелей для санузла должно быть не менее 2,5 мм.

Проводка электрики для крупной бытовой техники

Мощная бытовая техника чаще всего расположена в кухне и санузле. Отдельное подключение кухонной зоны и ванной комнаты позволит выполнять замену электроприборов без необходимости отключения всей квартиры от сети.

Розетки для оборудования нужно устанавливать таким образом, чтобы они не были закрыты техникой. Наиболее приемлемый вариант — влагозащищенные модели розеток с крышкой. При составлении схемы электроснабжения квартиры в проекте отмечаются все точки, где будут расположены габаритные устройства.

Разводка электрики для осветительных приборов

Сегодня в рамках одной квартиры можно организовать одну или несколько осветительных линий, мощность которых зависит от количества систем освещения. Например, одна линия подходит при установке в гостиной мощной люстры и нескольких бра в спальне. Несколько линий предусматривается при совмещении в пределах одного помещения основного источника света и дополнительной подсветки.

Подключение каждой линии должно осуществляться к отдельному аппарату автоматической защиты.

Большинство несчастных случаев, связанных с возгоранием помещения, происходит на фоне неполадок в электросети. Поэтому при отсутствии должных знаний и навыков, составление схемы проводки лучше доверить специалисту.

Принципы составления схемы:

• последовательный. Каждый элемент сети идёт в строгой последовательности за предыдущим. Последовательное соединение исключает узловые сочленения, что отмечается на схеме электроснабжения квартиры. Метод имеет один минус: выход из строя одного элемента ведёт к отключению остальных;
• параллельный. Все элементы сети располагаются параллельно, группируясь в два отдельных узла. Если в одной линии возникнут поломки, вторая будет работать без перебоев;
• комбинированный. Смешанный метод с применением последовательного и параллельного соединения элементов сети.

Все элементы электросети — бытовая и осветительная техника, розетки, выключатели указываются в схеме специальными обозначениями с учётом связующей проводки. Для удобства можно разделить электропроводку в квартире на отдельные зоны:

• зона освещения — основные комнаты, кухня, коридор, и отдельная для санузла;
• зона электроснабжения — делят на три группы: коридор и комнаты, кухня, электрическая плита.

Разделение на зоны объединяет разрозненное электрооборудование с проводкой, позволяя упорядочить их для экономии расходных материалов при реализации монтажных работ. Также нужно определить силу тока в сети — в стандартной квартире она не должна превышать 25 А. Данный параметр позволяет подобрать материалы, соответствующие нормативам системы.

В схеме должна отображаться информация о протяженности кабелей, количестве розеток и распределительных коробок. Все кабели подключают к электрощиту в прихожей, который включает УЗО, делящийся на два вида — 16 А и 20 А. Первый отвечает за бесперебойную работу выключателей и системы освещения, второй — за розетки. При подключении электроплиты монтируется дополнительный вид УЗО -32 А.

Чтобы рассчитать метраж кабеля, необходимо учесть число осветительной техники, количество выключателей и розеток, все точки установки электроприборов. Затем измеряют расстояние от распределительного щита до каждой электроточки, внося полученные данные в схему, а затем складывая их. К итоговому значению нужно добавить 10-15% запаса. Чаще всего используются стандартные кабели сечением 2,5 мм.

После подсчёта длины проводов, необходимо рассчитать требуемое число розеток и выключателей, светильников, распределительных коробок, гофры, кабель-каналов, клеммников, крепежей. Чтобы обезопасить дом от скачков напряжения в сети, дополнительно устанавливают специальный стабилизатор.

Основные виды кабельной продукции:

• NYM. Немецкие кабели с высоким уровнем безопасности, включающие 1-5 жил. Недостатки продукта — уязвимость к условиям повышенной влажности и ультрафиолету;
• ВВГ. Отечественный продукт с высокими изоляционными характеристиками. Превосходит по качеству существующие аналоги. Состоит из одной жилы. Подходит для самостоятельной прокладки проводов в доме;

Фото: кабели ВВГ

• ПУНП. Кабель с 2 или 3 медными жилами дешевле других аналогов. Не рекомендован для самостоятельного монтажа ввиду высокой степени жёсткости, усложняющей его прокладку.

От выбора качественного кабеля зависит функциональность всей электросети в будущем. Для монтажных работ также понадобятся перфоратор, бур по бетону, набор свёрл, универсальный мультиметр, индикатор для определения фаз.

Подготовительный этап начинается с нанесения разметки согласно будущим каналам с проводкой и точек, где будет установлено электрооборудование: светильники, розетки, выключатели, распределительный щит. Затем приступают к штроблению каналов от электрощита в горизонтальной и вертикальной плоскостях.

Перед началом штробления на стены наносятся границы канала болгаркой. Затем перфоратором с зубилом по бетону делают канавки необходимой ширины. Далее высверливают небольшие ниши под розетки, заменив зубило корончатым сверлом. После завершения этапа штробления создают связные отверстия между комнатами для прокладки кабеля к приборам освещения от щитка.

Монтаж щитка освещения

Фото: установка щитка для электропроводки

После подготовки каналов выполняют установку щитка, несущего ответственность за освещение. Его монтируют в нишу или на стену. Устройство должно включать УЗО с учётом количества световой техники в помещении.

Условно щиток делится на три зоны: верхняя содержит нулевые клеммы, в средней расположены автоматические выключатели, в нижнюю монтируются зажимы заземления. К щиту проводятся кабели ВВГ. Провода имеют разную цветовую маркировку, что позволяет их без ошибок соединить с нужными точками, например, синий соединяют с нулём, жёлтый с заземлением, белый к контакту УЗО. Далее последовательно подключают автоматы по цепочке сверху.

Монтаж кабель-каналов проводится по разметке, подготовленной ранее. Фиксация короба выполняется саморезами с шагом 0,5 м. Для этого нужно отступить от края канала на 5-10 см, сделать отверстие дрелью, вставить в него дюбель. В этой точке фиксируется короб.

Монтаж открытой проводки начинается по основной линии от розеток к щитку освещения, а затем от выключателей и светильников к распределительным щиткам. Подключение к щитку освещения выполняется с применением колпачков СИЗов. Все соединения надёжно изолируют.

Далее нужно подсоединить основной кабель к щитку освещения, проверив соединения тестером.

В отличие от предыдущего способа, электропроводка не будет видна окружающим. На первом этапе монтируется коробка освещения и автоматы. Затем прокладывается вводный кабель от распределительного щита. Далее сверлятся лунки под подрозетники. По завершению этих работ приступают к непосредственной разводке электрики с главной линии ВВГ проводом.

Фото: установка подрозетников

Внутреннюю проводку допустимо проложить в полу, поместив кабели в гофру с последующим проведением к электрооборудованию и подрозетникам. После этого протягиваются провода от выключателей и светильников к распределительным коробам с дальнейшей состыковкой с магистральной линией с применением СИЗов и изолирующих материалов.

Рассмотренный выше порядок действий подходит как для новостроек, так и замены старой проводки на новую в домах старого фонда. Конечным этапом должна стать проверка электросети мультитестером и её подключение к щиту освещения. По завершению работ необходимо вызвать специалиста по электрике для подключения всей системы к щиту.

схемы электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Зачем нужна электросхема?
• Разделение электропроводки на группы (линии)
  • Стационарные бытовые приборы
  • Выделенная линия для кухни
  • Одна или несколько групп освещения?
  • Влажные помещения
• Обзор электросхем жилых помещений
  • Вариант №1: студия или студия
  • Вариант №2: 2-х, 3-х комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

• Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабель-провод нужного сечения и с хорошей изоляцией.
• Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарные бытовые приборы

Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена ​​вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

• возможность установка после или во время ремонтных работ;
• быстрая установка;
• Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

• к параметрам и условиям монтажа предъявляются не столь жесткие требования;
• допуски на номинально допустимые токи увеличиваются;
• внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

• розетка лучше разделены на несколько групп – по количеству комнат;
• систему освещения также необходимо разделить на помещения;
• для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
• если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.

Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.

Выводы и полезное видео по теме

Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:

Профессиональные советы практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.

Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.

Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.

электропроводка — Квартира с использованием провода заземления в качестве нейтрали

Задавать вопрос

Спросил 2 года, 8 месяцев назад

Изменено 2 года, 8 месяцев назад

Просмотрено 428 раз

Сегодня я отвечал на звонок в квартире, что подвесной светильник сломался и болтается на проводке.

Я пошел перемонтировать его, но заметил, что проводка светильника была подключена к черному и заземленному. Белый был неиспользованным и скрученным … и, как ни странно, был скрученный неиспользованный красный провод (как для трехпозиционного переключателя, но это не трехпозиционный переключатель, управляемый светом). Они просто использовали этот тип кабеля для проводки и не использовали красный провод — какая трата.

Выключатель светильника находится на 2-местной коробке. Другой переключатель на этом ящике предназначен для кухонного освещения (которое ЯВЛЯЕТСЯ приспособлением, управляемым трехпозиционным переключателем). Так что я открыл, чтобы проверить проводку в коробке и думаю, что вижу, что происходит.

Кухонный 3-сторонний свет выглядит так, как показано на электрической схеме № 1 по этой ссылке: https://dengarden.com/home-improvement/how-to-wire-a-3-way-switch-wiring -диаграмма

Питание поступает к кухонному светильнику, а затем переходит к 2-клавишной коробке (используйте этот верхний овал на схеме подключения для наглядности). Белый провод, идущий в коробку, теперь горячий. На самом деле на этом проводе, ведущем в коробку, нет нейтрали, верно?

Итак, теперь вернемся к проблеме подвесного светильника (не кухонного светильника). Он греется от этого белого провода. Но на самом деле нейтрали нет, поэтому вместо этого проблемный светильник использует землю в качестве нейтрали.

Должен ли быть еще один кабель питания, идущий к 2-секционной коробке для подключения проблемного подвесного светильника?

Мне нужно проверить другие квартиры сейчас. Возможно, так все устроено.

• проводка
• свет
• нейтраль
• многопозиционный переключатель
• заземление

1

Хорошо, отключите этот подвесной светильник, пока не решите проблему. у вас не может быть заземляющий провод, несущий нагрузку. В этом ящике нет нейтрали.

У вас есть выбор (ну, может быть, и больше), вы можете запустить новую подачу на дуплексный переключатель и использовать неиспользуемые белый и красный провода, чтобы получить нейтраль и переключить питание на подвесной светильник после отключения переключателя от существующего источник. Вы также можете подключить новый источник питания к подвесному световому коробу, подключить нейтраль к свету и использовать черный и красный провода для горячего переключения после отключения переключателя от существующего источника.

Не забудьте подключить все заземления от новых вводов к существующим проводам заземления

1

Технически нулевой провод в любом случае подключен к заземлению внутри сервисной панели.
