Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.
Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.
Содержание
- Проводка в гараже: требования правил
- Схемы и расположение потребителей
- Выбор проводов и кабелей по мощности нагрузок
- Остальные материалы и технология монтажа
org/ListItem»> Заземление - Полезное видео
Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.
Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.
Проводка в гараже: требования правил
Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.
Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации.
Узнать подробности можно у администрации кооператива.
Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)
Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).
В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.
Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.
Как сделать проводку в гараже своими руками — фото:
Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.
Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.
В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже).
И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

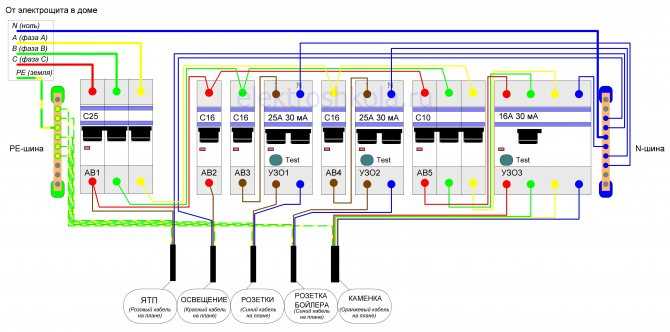

Схема распределительного электрощитка для гаража своими руками:
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий.
Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя.
Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Выбор проводов и кабелей по мощности нагрузок
Здесь можно руководствоваться такой таблицей:
Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.
Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В.
Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.
Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).
Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.
На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.
Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже.
Выбираем и покупаем ближайшие сечения с округлением в большую сторону.
Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.
По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.
Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.
Остальные материалы и технология монтажа
Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.
Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.
В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.
Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.
На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.
Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.
Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.
В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.
Заземление
Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.
Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.
Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.
Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.
Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
Полезное видео
Электропроводка в гараже
Содержание
- Планируем схему электропроводки в гараже
- Требования для электропроводки в гараже
- Собираем инструменты и материал
- Методы прокладки электропроводки
- Инструкция по прокладке проводки в гараже
- Советы и рекомендации
Для удобства использования гаража, крайне важно провести необходимые коммуникации.
Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.
Планируем схему электропроводки в гараже
Первый шаг, от которого будет зависеть успех в этом деле – создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.
При создании схемы электропроводки обратите внимание на такие нюансы:
- Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали.
Если необходимо выполнить поворот, то только на 90°. - От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
- Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
- Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
- На освещение и розетки должны быть отдельные УЗО.
- В смотровой яме устанавливаются светильники мощностью 12 вольт.
Если необходимо выполнить поворот, то только на 90°.Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.
Требования для электропроводки в гараже
Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются.
Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.
Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.
Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.
Другой важный нюанс, который нельзя игнорировать – сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.
Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.
Собираем инструменты и материал
Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:
- Кусачки.
- Острый нож.
- Дрель/перфоратор.
- Набор отверток.
- Молоток.
- Зубило.
- Изолента.
- Отвертка-индикатор.
Из материалов необходимо приобрести:
- Провода.
- Электрический щиток.
- УЗО.
- Выключатели.
- Розетки.
- Осветительные приборы.
- Лампочки.
- Гофру при необходимости.
- Распределительные коробки.
Методы прокладки электропроводки
Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:
- Скрытый.
- Открытый.
В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.
Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.
Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.
Инструкция по прокладке проводки в гараже
Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.
Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.
Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее.
Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.
Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.
В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.
Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов.
Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:
Советы и рекомендации
Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:
- Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
- Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
- При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
- В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм2, а для освещения достаточно 1,5 мм2.
- Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
- Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.
Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами.
Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем. Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.
- Причины мерцания света в квартире
- Правила монтажа электропроводки в доме самостоятельно
- Как выбрать электрические кабеля и провода
- Как сделать ввод электричества в частный дом своими руками
Руководство по монтажным схемам | Семейный мастер на все руки
У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.
Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.
«Конечно, я уже видел их раньше», — сказал я нетерпеливо.
К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»
Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?
Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?
Давайте пройдемся по ним вместе.
На этой странице
Что такое электрическая схема?
Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.
Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.
Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.
Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и понятиями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.
Для чего используется электрическая схема?
Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.
Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.
Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.
Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.
Как читать электрические схемы
Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.
Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не сращивайте их.
На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.
На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.
Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.
Типы схем подключения
Существует три основных типа схем подключения:
- Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
-
- Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.
Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.
Популярные видео
ⓘ
электрика — Нужна помощь в разработке схемы и схемы подключения для гаража
Задавать вопрос
спросил
Изменено 7 лет, 3 месяца назад
Просмотрено 9к раз
Я ремонтирую электропроводку в своем отдельно стоящем гараже. Предыдущий владелец пробежал 12/2 прямым заглублением и его замкнуло. Поэтому я вставил выключатель на 20 ампер, выкопал прямое захоронение, проложил 1-дюймовый ПВХ на 18-дюймовой глубине и протянул 12/3. Итак, я сейчас в гараже с 12/3 и готов начать разветвление.
Розетки питания: Я собираюсь установить 2 устройства открывания гаражных ворот и хотел бы иметь для них розетки. Кроме того, по одной розетке на каждой боковой стене и 2 розетки на задней стенке для моего верстака.
Светильники: я также хотел бы иметь 2 стандартных светильника на чердаке с одним выключателем и один светильник (люминесцентный?…предложения?) на задней стене над рабочим столом, управляемый собственным выключателем. на скамейке. И у меня есть существующий прожектор, установленный на внешней стороне задней стены у крыши, с датчиком движения, без физического настенного выключателя.
У меня есть базовые знания по электрике для работы с 12/2, но мой опыт работы с GFCI и 12/3 очень ограничен. Может ли кто-нибудь помочь мне наметить, как подключить это, и как запустить линию и нагрузить провода между клеммами розеток / светильников / переключателей и на них?
Я лучше всего разбираюсь в схемах, я теряюсь в электрических текстовых описаниях.
Большое спасибо.
Эван
- электрика
- гараж
5
Автоматический выключатель
Убедитесь, что вы используете двухполюсный автоматический выключатель на 20 А или два автоматических выключателя на 20 А для многопроводной цепи 12/3.
Раздели нагрузку, Фродо!
То, что я нарисовал, может по существу разделить ваши потенциальных нагрузок поровну между двумя вашими ответвлениями, если вы подключите половину гаражных розеток к стороне НАГРУЗКИ одного GFCI, а другую половину к стороне НАГРУЗКИ второго GFCI. Я бы сосредоточился на разделении двух розеток верстака между двумя ветвями, поскольку они, вероятно, будут наиболее загружены электроинструментами и т. д.
Освещение
Вы можете отказаться от разделения освещения, если хотите, поскольку нагрузка на освещение должна быть минимальной. Я нарисовал его разделенным только для дальнейшего примера.
Я также нарисовал оба выключателя света в единой распределительной коробке. Это, очевидно, будет определяться тем, где вы хотите физически разместить переключатели. Тем не менее, двухсекционная коробка хорошо справляется с проволокой и проволочной гайкой, которую я нарисовал. Опять же, это может быть распределено в зависимости от того, где вы размещаете свои коммутаторы.
