Разводка электропроводки своими руками: от схемы до монтажа

0 votes

+

Голос за!

—

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки
   • Разметка и подготовка каналов для электропроводки
   • Монтаж открытой электропроводки
   • Монтаж скрытой электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

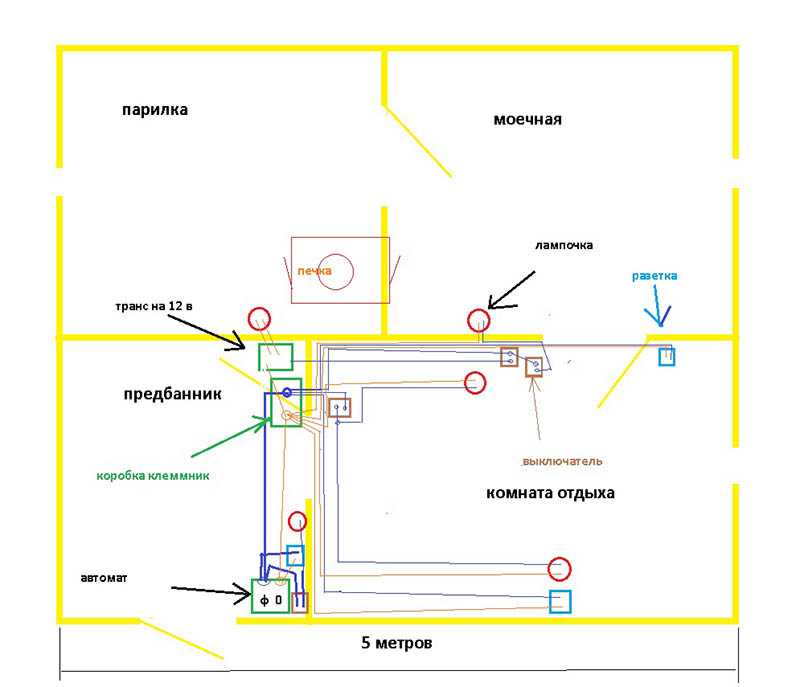

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены.

На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции.

Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

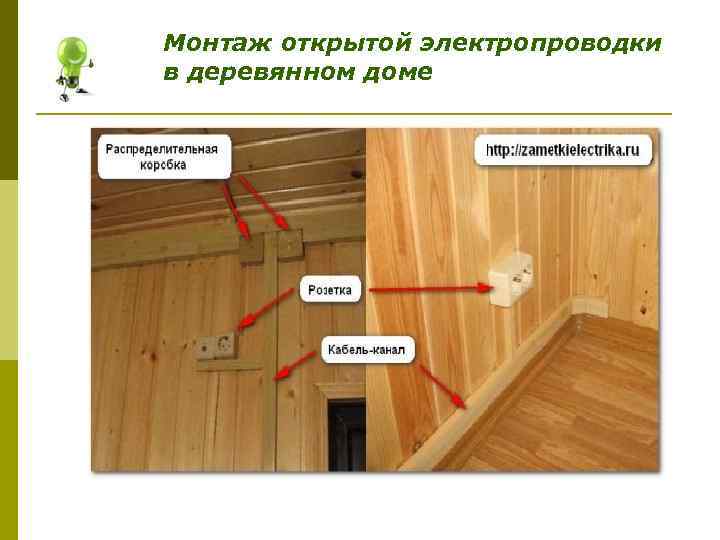

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Как правильно сделать монтаж скрытой проводки

2015

23Января



В соответствии с установленными нормами и правилами запрещается прокладка скрытой электропроводки по диагонали. Сокращать таким образом путь между электроточками с целью экономии кабеля запрещено потому, что когда понадобится найти повреждение в проводке, то мало того, что это будет сделать не просто, так еще и существует риск получить поражение электрическим током. Кроме того электрический удар может получить посторонний человек, решивший, например, забить гвоздь для картины, но при этом не осведомленный о пути пролегания электропроводки. Поэтому электропроводка должна быть проложена к розеткам, выключателям, распредкоробкам и светильникам строго по горизонтально-вертикальным линиям.

Согласно правилам электропроводка должна проходить на расстоянии не менее 15-20 см от потолка. Это связанно с тем, что сейчас многие устанавливают натяжные и подвесные потолки. Если проводка будет проходить на расстоянии, например, 7-10 см, то существует риск ее повреждения при сверлении отверстий для направляющего профиля, если что она окажется на одной с ним линии. Также проводка может оказаться закрытой навесным потолком, что значительно затруднит к ней доступ в случае необходимости проведения диагностики или поиска неисправности.

Разметка

Прежде, чем приступить к разметке линий под проводку, необходимо определиться с местами установки розеток, выключателей и светильников. Разметку линий можно осуществить двумя способами: лазерным уровнем или капроновым шнуром.

Разметка с помощью лазерного уровня в основном применяется в больших помещениях, а также в помещениях, где требуется точность до миллиметра. В квартирах и частных домах для разметки горизонтальных линий используют строительный уровень и капроновый шнур. С помощью уровня определяются разметочные точки, через которые сильно натягивается и сразу же резко отпускается натертый цветным мелом шнур, оставляя четкий и ровный след на стене. Вертикальные линии отбиваются с помощью шнура, на конце которого висит груз. Груз в данном случае играет роль отвеса.

Штробление

После того, как все линии под проводку будут размечены, можно приступать к штроблению. Если проводится прокладка проводки в собственной квартире, то для одного раза нецелесообразно приобретать штроборез. К тому же его лучше использовать совместно с техническим пылесосом. Штроборез в основном используется профессиональными электромонтерами, которые часто выполняют подобную работу.

Для одноразового использования отлично подойдет болгарка или перфоратор, цены на которые более доступные. Суть работы довольно простая: болгаркой, оборудованной алмазным диском, выполняются две борозды, между которыми перфоратором выдалбливается канавка под электропроводку. Расстояние между бороздами напрямую зависит от количества проводников, которые будут укладываться в штробу.

Крепление проводки

Для крепления скрытой электропроводки используются дюбель-хомуты. Перфоратором сверлятся через 30-40 см отверстия диаметром 6 мм, в которые вставляются дюбель-хомуты. Несмотря на то, что вставить их легко, вынуть обратно сложно из-за усиков.

Заделывание штробы

После того, как проводка будет закреплена в штробе, ее нужно заделать. Перед тем, как нанести шпатель, следует промазать канавки грунтовкой.

Ну и напоследок совет: проводя прокладку скрытой электропроводки, не забывайте оставлять достаточно кабеля в розетках, выключателях и распредкоробках.

Что вам нужно знать о домашней электропроводке в 2021 году

оснащены правильными инструментами, деталями и правилами техники безопасности. Ниже мы рассмотрим основные понятия базовой проводки в жилых помещениях, включая цвета домашней электропроводки, типы электрических проводов и другую практическую информацию.

Общие типы электрических проводов, используемых в домах

Перед тем, как приступить к основам электропроводки, полезно понять различия между проводами и кабелями — два термина, которые многие люди используют взаимозаменяемо:

• одна куртка.
• Провод — это один из неизолированных или изолированных проводников в оболочке.

Провода бывают разных размеров, чаще всего в домах используются провода 12-го и 14-го калибра. В более крупных приборах, таких как центральные кондиционеры, электрические сушилки, электрические водонагреватели и плиты, будут использоваться провода 10-го, 8-го, а иногда и 6-го калибра.

Если вы хотите добавить в свой дом новую розетку, вы должны использовать провод того же калибра, что и существующая проводка. Чтобы определить калибр провода, помните, что провод 12-го калибра имеет толщину примерно как пятицентовая монета, а провод 14-го калибра примерно такой же толщины, как монета. Вы также можете проверить прерыватель цепи, и если это цепь на 20 ампер, это означает, что соответствующий провод должен быть калибра 12 или больше.

Идентификация кабелей по номерам

Кабели классифицируются по двум номерам, разделенным дефисом. Первое число указывает на сечение проводника, а второе число указывает, сколько проводников находится внутри кабеля.

Например, «14-2» на кабеле означает, что кабель содержит две жилы 14-го калибра — одну горячую и одну нейтральную. Этот кабель также имеет заземление, которое представляет собой оголенный медный провод. Каждый проводник в кабеле имеет цветовую маркировку, которая говорит о его назначении в цепи.

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля также указывает на сечение провода внутри и номинальную силу тока в цепи:

• Белый: Калибр провода 14, сила тока в цепи 15
• Желтый: Калибр провода 12, ток цепи 20
• Оранжевый: Калибр провода 10, ток цепи 30
• Черный: Сечение провода 8 или 6, ток цепи 45 или 60
• Серый: Этот цвет относится к подземному кабелю. Поскольку все подземные фидерные кабели окрашены в серый цвет, обязательно ознакомьтесь с маркировкой на оболочке, чтобы узнать особенности цепи и калибра.

Важно подчеркнуть, что не все кабели имеют цветовую маркировку. Практика цветового кодирования оболочек кабелей началась только в 2001 году, и это остается добровольным. Если ваша проводка устарела, не предполагайте, что она соответствует действующим кодам цветового кодирования. Но большинство производителей в наши дни следуют этим стандартным кодам.

Цветовая маркировка проводов

Цветовая маркировка проводов является стандартной для всех проводников. Цвета, которые чаще всего встречаются в домах, включают:

• Черный или красный:  Эти цвета обозначают горячие провода, которые передают ток от панели к устройству, например к розетке, выключателю, прибору или светильнику. Хотя для горячих проводов используются некоторые другие цвета, они встречаются значительно реже.
• Белый: Белые провода — это нейтральные провода. Нейтральные провода несут ток к панели, замыкая таким образом цепь.
• Зеленый или голый:  Эти качества указывают на заземляющий провод. Если произойдет замыкание на землю, этот заземляющий провод обеспечит путь для тока замыкания, который вернется к панели, что приведет к размыканию выключателя или перегоранию предохранителя, отключая электрический ток.

Обычные электромонтажные инструменты

Как и в случае почти всех профессий, электромонтажные работы невозможны без соответствующего оборудования. Это самые необходимые инструменты для электриков, независимо от того, какую работу они выполняют:

• Плоскогубцы:  Плоскогубцы, пожалуй, самый незаменимый инструмент электрика. Не существует единого типа плоскогубцев, которые электрик может использовать для всех задач, поэтому они должны быть разнообразными. К наиболее важным типам относятся острогубцы, которые помогают электрикам удерживать крошечные крепежные детали, и плоскогубцы с боковыми режущими кромками, которые помогают обрезать провод до определенной длины и обжимать разъемы. Плоскогубцы с шипом и канавкой, также известные как клещи для блокировки канала, полезны для работ, связанных с трубопроводами и трубами.
• Гаечные ключи и отвертки:  Электрикам требуется ряд отверток, способных работать с любым типом головки крепежа, наиболее распространенными из которых являются крестообразные, шлицевые и Torx. Электрики также должны быть готовы к менее распространенным головкам, например, квадратным.
• Развертки для труб:  Электрик нуждается в развертке для труб, чтобы сделать края разрезанного кабелепровода более гладкими, чтобы провода не зацеплялись за них.
• Инструмент для зачистки проводов: Много лет назад электрики носили с собой ручные клещи для зачистки проводов с множеством прорезей для различных калибров. Теперь электрики, как правило, носят с собой автоматический инструмент для зачистки проводов, полезный инструмент, который автоматически адаптируется к любому калибру, который в него подается.
• Лента-ловушка:  Одной из наиболее распространенных работ, выполняемых электриками, является прокладка проводов через кабелепровод и стены, и эта работа возможна только с помощью ленты-ловушки. Лента Fish обычно состоит из узкой ленты из пружинной стали или, если работа требует непроводящих лент, из стекловолокна.
• Удочки: Удочки, как правило, представляют собой прочные и легкие стержни из стекловолокна, которые электрики используют для прокладки проводов через кабельные лотки или подвесные потолки и под фальшполами.
• Измерительная лента:  Электрики не смогут выполнять свою работу без измерительных инструментов, в число которых входит деревянная шестифутовая линейка для работы в средах с напряжением. Они также часто носят с собой традиционные измерительные ленты с металлической лентой, хотя в наши дни они обычно предпочитают лазерные измерительные инструменты. Эти современные инструменты обеспечивают точность, скорость и память, что позволяет им хранить множество измерений и выполнять расчеты.
• Этикетировщик:  Самые безопасные и эффективные рабочие места четко обозначены и промаркированы. По этой причине этикетировщики являются полезным инструментом для электрика. Этикетировочная машина, способная печатать текст, штрих-коды и базовую графику, является незаменимым элементом для выполнения ряда общих задач. Электрики используют этикетировщики для маркировки кабелей, проводов, переключателей, панелей и других компонентов.
• Дрель:  Независимо от типа работы, которую выполняет электрик, ему потребуется электродрель. Некоторым электрикам требуется более одного типа. Аккумуляторные низковольтные модели пригодятся для крепления, а для работы по бетону нужны перфораторы.
• Пила:  Электрикам для выполнения своей работы нужны самые разные пилы. Одной из самых универсальных и популярных пил является ручная сабельная пила, хотя спиральная пила, в которой вместо лезвия используется бита, также является популярным вариантом. Ножи из гипсокартона с жесткими лезвиями также удобны.
• Цифровой мультиметр: Цифровые мультиметры — еще один чрезвычайно полезный инструмент для электриков. Они сообщают электрику, есть ли питание, что очень важно для его безопасности, а также ряд других сведений о цепи. С помощью этого инструмента электрики могут считывать значения ампер и омов, сопротивления, а иногда даже емкости, температуры и индуктивности. Крайне важно, чтобы цифровой мультиметр был рассчитан на окружающую среду и напряжение, с которым работает электрик.
• Бесконтактный тестер напряжения:  Несмотря на то, что мультиметр может выполнять ту же задачу, бесконтактный тестер напряжения дает электрикам быстрый и простой способ определить, находится ли провод под напряжением. Эти устройства той же формы и размера, что и ручка, обнаруживают электрические поля без контакта.

Советы по безопасности электропроводки

Прежде чем приступать к самостоятельному монтажу электропроводки, вы должны хорошо ознакомиться с рекомендуемыми правилами безопасности. Если вы не используете надлежащие инструменты или не принимаете надлежащие меры предосторожности, вы можете подвергнуть себя и своих близких опасности. Некоторые из наиболее распространенных опасностей включают поражение электрическим током и пожар. Если вы не совсем уверены в выполнении этой потенциально опасной задачи, мы настоятельно рекомендуем вам обратиться к профессиональному электрику.

Ниже приведен список важных советов по безопасности электрических проводов:

• Отключите питание:  Перед началом работы обязательно отключите питание от выключателя. Затем перед началом работы убедитесь, что все провода полностью обесточены с помощью тестера напряжения. Вы также должны сообщить всем в вашем доме, что вы занимаетесь электромонтажными работами. Чтобы автоматический выключатель оставался выключенным во время работы, закрепите его лентой в выключенном положении.
• Будьте осторожны при прикосновении:  Никогда не прикасайтесь к газовым или водопроводным трубам, когда работаете с электричеством. Они обычно используются для заземления электрических систем.
• Выберите подходящие инструменты:  Перед началом убедитесь, что у вас есть план игры, в котором будут задействованы выключатели, светильники и розетки. Имейте все необходимые инструменты, включая, помимо прочего, кусачки, острогубцы, инструменты для зачистки проводов и кабелей, цветную ленту, рыбную ленту, тестер непрерывности, тестер напряжения и электрическую дрель. Часть этого оборудования можно взять напрокат в хозяйственном магазине в вашем районе.
• Приобретите подходящие компоненты:  Если этот проект предусматривает установку новых розеток, убедитесь, что новые розетки соответствуют электропроводке вашего дома. Штамп AL-CU указывает, что его можно использовать как с алюминиевой, так и с медной проводкой. Розетки без маркировки или с перечеркнутой буквой AL следует использовать только на медной проводке.
• Включая распределительные коробки:  Никогда не сращивайте провода и не прячьте их в стене без распределительной коробки. Для соединения проводов всегда следует использовать доступные распределительные коробки.
• Замените старые провода:  Если на вашей проводке есть признаки износа или износа, замените ее.
• Не перегружайте:  Перегруженная розетка или удлинитель могут вызвать пожар.

Как проверить электрическую проводку в вашем доме

Если ваша собственность старше и проводка никогда не менялась, это означает, что ваша проводка и блок предохранителей были установлены в то время, когда потребности в электроэнергии были намного ниже. У нас не было телефонов с контактной зарядкой, ноутбуков и компьютеров, и в большинстве домов был только один телевизор. Если вы живете в доме с проводкой, не предназначенной для использования в 21 веке, вам нужно проверить это и, возможно, обновить.

При тестировании вашей электропроводки две характерные проблемы, которые необходимо обновить, — это мерцающие лампочки и часто отключающийся распределительный щит. Даже если вы не сталкивались ни с одной из этих проблем, ваша проводка может нуждаться в обновлении, что вы можете определить, проверив ее с помощью мультиметра.

Проверка с помощью мультиметра

Если у вас нет опыта работы с мультиметром или вы испытываете дискомфорт при выполнении этой процедуры, обратитесь за помощью к специалисту. Электричество обладает большой силой, и если вы не знаете, что делаете, вы рискуете получить серьезную травму или смерть.

При проверке электропроводки в вашем доме выполните следующие действия:

1. Подключите щупы:  Сначала подключите черный щуп к общему разъему мультиметра. Затем вы должны подключить красный к разъему с надписью «Напряжение переменного тока».
2. Установите режим мультиметра:  Установите режим мультиметра на переменное напряжение. При настройке диапазона убедитесь, что он достаточно велик для всего, что вы тестируете. В США диапазон должен быть установлен как минимум на 120 вольт.
3. Подключите щупы:  Возьмите конец черного или обычного щупа и вставьте его в нейтральное гнездо вилки. Затем вставьте красный или положительный щуп в горячий слот вилки.
4. Дождитесь показания:  Через несколько секунд мультиметр должен предоставить вам показания напряжения цепи.

Этот процесс можно выполнить из любой домашней розетки, так как это дает вам показания мощности по всему дому. Показание, которое вы должны получить, составляет около 120 вольт переменного тока. Если это не так, обратитесь к электрику.

Как проверить неисправность проводки

Плохая проводка не только доставляет неудобства, но и опасна. Проверка вашей проводки — это то, к чему вы должны отнестись очень серьезно.

Есть ряд признаков плохой проводки. К ним относятся:

• Порванная или изношенная проводка
• Сгоревшие розетки
• Жужжащие или мерцающие огни

Если вы заметили что-либо из вышеперечисленного, немедленно обратитесь к электрику.

Сгоревшие розетки

Если в вашем доме сгорели розетки или вы чувствуете запах гари вокруг выключателей, значит, что-то перегревается. Если вы заметили что-либо из этого, немедленно обратитесь к электрику. Если вы продолжите использовать перегруженную цепь, это может привести к пожару.

Перегрев и запах гари часто возникают из-за перегруженных предохранителей или изношенных, оборванных или несоответствующих проводов. Если это имеет место в вашем доме, часть или весь ваш дом необходимо будет перемонтировать. Не используйте светильник или электрическую розетку до тех пор, пока их не проверит профессиональный электрик и не будут выполнены все необходимые работы.

Позвоните профессионалам компании Wiretech для электропроводки

Если вы являетесь домовладельцем в Роли, планирующим закончить отделку подвала, перестроить комнату или построить пристройку, доверьте монтаж всей электропроводки профессионалам компании Wiretech. Когда дело доходит до новой электропроводки для ремонта, пристройки и реконструкции дома в Роли, Северная Каролина и за ее пределами, компания Wiretech — это профессионал, которому вы захотите позвонить.

Наши специалисты имеют многолетний опыт работы в крупнейших ремонтных компаниях региона. Мы также полностью лицензированы и застрахованы, поэтому вы можете быть уверены, что мы выполним свою работу с высочайшим уровнем безопасности, компетентности и профессионализма.

Если вам нужен электрик для проекта электропроводки в жилых помещениях, свяжитесь с нами, используя нашу форму запроса или позвонив нам по 919-847-1617.



Домашняя электропроводка – простое руководство

Время чтения: 3 минуты

Когда приходит к ремонту электрооборудования, важно знать о различных типах электропроводки. Пытаетесь ли вы диагностировать проблемы с электричеством вокруг вашего дома или установка новой проводки, важно иметь возможность определить различные типы проводки и кабеля. Вот прохождение основы электропроводки.

Размер провода

Когда мы говорим о размере провода, мы имеем в виду диаметр жилы провода. Этот стандарт размеров основан на системе American Wire Gauge (AWG). Калибр провода относится к токоведущей способности провода. В двух словах, калибр — это то, какую силу тока может выдержать провод. Общее правило таково: чем меньше проволока, тем больше калибр. Размер провода, который вы выберете, должен соответствовать силе тока цепи. Если они не совпадают, существует риск короткого замыкания, которое может привести к возникновению пожара. Когда дело доходит до домашнего электрического провода, наиболее распространены провода 12 или 14 калибра. Для приборов обычно требуется меньший калибр около 6-10 калибра.

Неметаллический кабель

Прежде чем мы говорить о неметаллическом кабеле, важно понимать разницу между проводом и кабелем. Электрический провод проводит электричество и является индивидуальным разъемы внутри куртки. Они могут быть как утепленными, так и голыми. Кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. Наиболее распространенной внутренней проводкой является неметаллический кабель или кабель NM. Также известен как популярная торговая марка: Romex, кабель NM из трех и более проводов. Эти провода обернуты гибким пластиком. куртка, которая также известна как обшивка. Кабель NM обычно включает в себя горячую провод, заземляющий провод и нулевой провод. Проволока NM используется во многих интерьерах. цепи, включая выключатели, розетки и осветительные приборы

Бронированный кабель

В некоторых не разрешается использовать кабель NM, а бронированный кабель или кабель переменного тока необходимо использовал. Этот кабель датируется началом 1900-х годов. но он все еще используется сегодня. Как следует из названия, армированный кабель прочный и имеет гибкая металлическая оболочка, обеспечивающая дополнительную защиту внутренних проводники. По нормативным причинам кабель переменного тока не разрешается использовать в коммерческие здания или жилые проекты, которые превышают три этажа.

Подземный питающий кабель

При приходит к кабелю, пригодному для наружных условий, подземному питающему кабелю, или кабель UF является правильным выбором. Предназначен для прокладки подземной электропроводки, кабель UF представляет собой неметаллический кабель и может быть проложен под землей без необходимости проводник. Кабель UF является водонепроницаемым, а также отлично подходит для наружного электроснабжения. проекты.

Цветовое кодирование

Понимание различная цветовая маркировка электрических проводов поможет вам определить, как разные провода используются для разных целей. Что касается кабелей, разные цвета показывают силу тока проводов внутри кабеля. Кабель NM с белой оболочкой, например, используется для 15-амперных цепей, тогда как желтый кабель NM рассчитан на 20-амперные цепи. Когда дело доходит до цвета отдельных проводов, это обычно относится к предпочтительному использованию провода. Черный и красные провода обычно являются токоведущими соединениями, а белые провода нормально заземленные или нейтральные проводники. Зеленые изолированные провода используются для провода заземления. Обязательно ознакомьтесь с электробезопасностью советы прежде чем иметь дело с разноцветными проводами, так как всегда хорошо быть полностью подготовлен и проинформирован.

Маркировка проводов

Электрика провода и кабели имеют маркировку, напечатанную или выштампованную на их наружная обшивка. Эти маркировки помогают предоставить важную информацию, такую ​​как размер провода, используемый материал, тип изоляции, количество содержащихся проводов внутри кабеля. Умение читать эти этикетки окажется бесценным. чтобы понять, какие провода и кабели куда должны идти.

Подключение электрического щита

Сервис Панели образуют точку распределения электроэнергии в доме. Все отдельные цепи получают питание от главного электрического щита, и этот щит также включает в себя защитные меры, такие как выключатели и предохранители. Когда дело доходит до проводки электрической панели, мы рекомендуем оставить это на усмотрение электрической профессионалы, поскольку это могут быть сложные электрические системы, которые требуют определенного уровня знаний.

Хотя легко понять основы домашней электропроводки, каналы проводки и схемы могут легко стать сложными и запутанными для понимания. Мы рекомендуем что вы вызываете лицензированного электрика из уважаемой компании для выполнения всех техническое обслуживание кабелей и проводки.
