Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

1. Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
2. Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле



Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый



Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

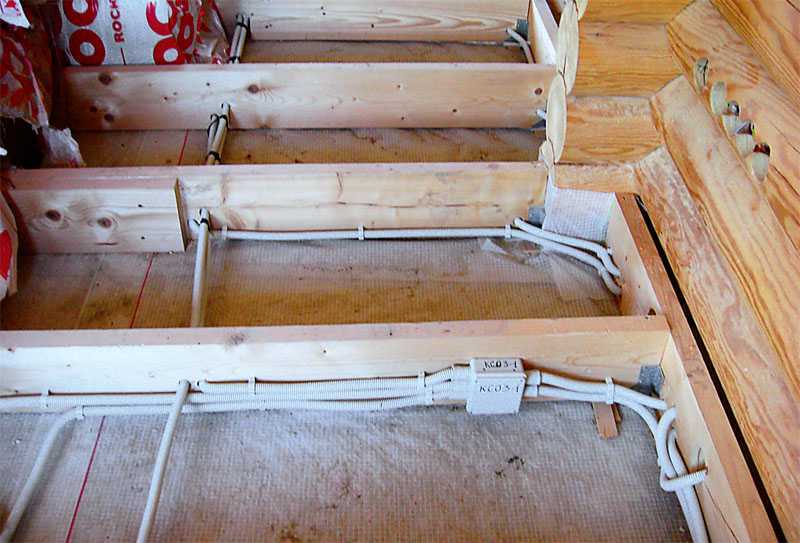

Для скрытой электропроводки в деревянном доме используют:

• гофрированные металлические трубы;
• жесткие стальные трубы;
• кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить. Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ—7 7. 1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

где,

• Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
• Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
• Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

1. Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
2. Проход через стену делается только во втулках, а не просто просверливанием.
3. Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
4. Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
5. Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
6. Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
7. Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
		Напряжение, 220 В		Напряжение, 380 В
		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе



Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
3. Прокладка основных кабельных линий по стенам и потолку:
4. Установка распределительных коробок, розеток и выключателей.
5. Установка распределительного щита, монтаж щитового оборудования в нем.
6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

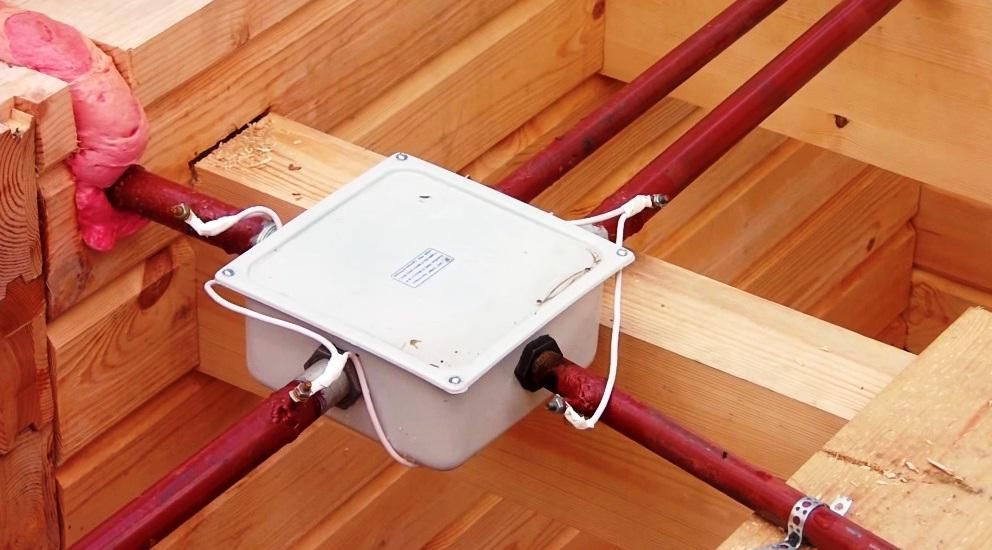

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Рекомендуемые видео по теме проводка в деревянном доме

Правильный монтаж проводки в доме из бруса на видео.

И еще одно видео о правилах монтажа.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.



Как провести электропроводку в деревянном доме правильно, особенности монтажа

Дерево один из самых пожароопасных строительных материалов. По этой причине выполнение электромонтажных работ в деревянных постройках следует проводить с особой осторожностью и тщательностью. Давайте вместе разберемся как правильно подключить электропроводку в деревянном доме.

Работы на начальной стадии

Перед началом работ необходимо тщательно продумать и составить схему коммутации по которой производится разметка. Местах где силовой кабель будет проходить сквозь деревянные конструкции необходимо установить изолирующие втулки из металлических трубок. Концы трубок должны выступать на 1 сантиметр из стены и быть заизолированными.

Кабель ВВБ

Кабель ВВБ разработан для передачи и распределения электрической энергии в фиксированных установках. Может прокладываться в земле и траншеях. Подходит для любых помещений. Используется в каналах и туннелях.

Заказать

В качестве силового кабеля можно использовать кабель ВВБ, но лучше воспользоваться медным бронированным кабелем, имеющим наибольшую степень защиты. В том числе и от возгорания. В местах установки розеток, осветительных приборов и выключателей монтируются площадки из металла.

После этого можно приступить к установке каналов под силовой кабель. Для этой цели рекомендуется воспользоваться кабельными каналами, имеющими внутреннюю перегородку. Это позволит помимо прокладки основного кабеля проложить и дополнительные линии, отвечающие за интернет и ТВ.

Подключение розеток

Коммутация розеток общего пользования производится при помощи трехжильного силового кабеля. На первом этапе кабель прокладывается от щитка распределения к аналогичной коробке. Жилы при этом, во избежание путаницы, надо промаркировать следующим образом:

• • «L» – белая жила;
• • «N» – синяя жила;
• • «РЕ» – желто-зеленая жила.

От коробки кабель подводится к розеткам и коммутируется по следующей схеме:

• • L-клемма – белая жила;
• • N-клемма – синяя жила;
• • знак заземления – желто-зеленая жила.

После этого можно сделать отводы на другие коробки или розетки. Жилы в коробках с одинаковой маркировкой соединяются при помощи пайки и изолируются.

Кабель ВБШвнг(А)-FRLSLTx

Кабель ВБШвнг(А)-FRLSLTx разработан для распределения тока в сетях. Подходит для больниц, санаториев, пансионатов, гостиниц и метро. Успешно функционирует в спортивных помещениях и учреждениях образовательного характера. Может устанавливаться на объектах применения атомной энергии вне гермозоны АС.

Заказать

На щитке распределения кабель коммутируется так:

• • 2 клемма автомата – белая жила;
• • нижняя N-клемма – синяя жила;
• • шина заземления – желто-зеленая жила.

Остальные розетки в помещениях коммутируются в соответствии с изложенной схемой.

Подключение освещения

Рассмотрим схему подключения осветительного прибора, рассчитанного на одну одинарный выключатель. Подводка силового кабеля от щитка к коробке аналогична вышеописанной схеме для розетки. Также выполняется и маркировка. На выключатель из коробки подается кабель из двух жил. Выключатель коммутируется следующим образом:

• • фаза – L-жила;
• • включение прибора – L1-жила.

Соответственно перед этим кабель необходимо промаркировать. Далее производится подводка силового кабеля к источнику освещения. Маркировка для него следующая:

• • «L1» – белая жила;
• • «N» – синяя жила;
• • «РЕ» – желто-зеленая жила.

На щитке распределения выполняем коммутацию по схеме:

• • 2 клемма автомата – белая жила;
• • N-клемма – синяя жила;
• • шина заземления – желто-зеленая жила.

Сохраняя аналогичный принцип производим коммутацию всех осветительных приборов в помещении.

Подключение электроприборов повышенной мощности

Электроприборы потребляющие большое количество энергии такие как стиральные машины или варочные плиты, требуют индивидуальной коммутации с автоматическим выключателем. Работы начинаются с прокладки трехжильного кабеля до места установки прибора. Розетка для него подключается путем коммутации белой и синей жилы к нижним клеммам, а желто-зеленой к верхней.

Кабель АВБбШвнг-LS

Кабель АВБбШвнг-LS используется для распределения электрической энергии в установках стационарного типа. Выдерживает различные механические нагрузки. Проявляет устойчивость к коррозионному воздействию. Может использоваться в канализациях и земляных траншеях. Эффективен в зонах городских и промышленных объектов.

Заказать

К автомату дифференциального типа кабель подключается так:

• • 2 клемма автомата – белая жила;
• • N-клемма – синяя жила;
• • шина заземления – желто-зеленая жила.

Последним этапом становится монтаж и подключение к общей сети осветительных приборов. После окончания электротехнических работ необходимо закрыть все распределительные коробки и лицевые панели электроприборов.

На этом наша статья, из которой вы узнали, как выполнить электропроводку открытого типа в деревянном доме заканчивается. Стоит еще раз подчеркнуть, что для большей надежности и безопасности всей системы лучше использовать бронированный кабель. Он несколько дороже обычного, однако, степень защиты в разы выше чем у обычного.

Кабель ВБШвнг(А)-LSLTx

Кабель ВБШвнг(А)-LSLTx предназначен для подключения различных установок к электросети. Изделие изготовлено из материалов пониженной горючести, поэтому его разрешено размещать в зонах большого скопления людей. Его прокладывают в дошкольных учреждениях, учебных заведениях, санаториях, гостиницах, больницах.

Заказать

Более того в деревянных домах не редкость такие вредители как грызуны и кабель в бронированной оболочке гарантированно защитит вас от неприятных неожиданностей. Выполняя электротехнические работы не только в деревянном доме, но и в любом месте соблюдайте технику безопасности.

Для получения же гарантированного результата к таким работам лучше привлечь специалистов. Обладая необходимыми навыками, они помогут рассчитать оптимальное сечение кабеля его длину и места установки питающих точек. Также профессионал выполнит все работы с соблюдением всех необходимых требований и сохранит ваш дом от пожара.

Электрические кабели через деревянный каркас

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как проложить электрические кабели через отверстия, если у вас ограничено максимальное количество кабелей

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!

Как проложить электрические кабели через отверстия
[ad#block] Электрика Вопрос: Дэйв, я устанавливаю и заканчиваю электропроводку модульных домов.

• Чтобы соединить электропроводку в нескольких секциях дома вместе, я должен просверлить 4-2 х 10 ленточных балок и пропустить через отверстие большое количество отдельных цепей.
• Может быть от 10 до 12 отдельных кабелей Romex для передачи с одной стороны на другую.
• Предварительно я просверлил одно или несколько больших отверстий и протянул через них столько кабелей, сколько смог.
• Мне сказали, что теперь я ограничен максимальным количеством кабелей, которые я могу пропустить через такое отверстие. Правильно ли это и что это за число?

Спасибо,
Джек

История: Джек, подрядчик из Батлера, Пенсильвания. США

Ответ Дейва:
Спасибо за вопрос по электричеству, Джек.

Как прокладывать электрические кабели через отверстия, если у вас есть ограничение на максимальное количество кабелей

Электрические правила прокладки электрических кабелей

• NEC 334.80 Указывает, что при наличии более двух кабелей NM, содержащих два или более токопроводящих кабеля проводники связаны вместе и проходят через деревянный каркас, который должен быть противопожарным или защищенным от сквозняков с использованием теплоизоляции или герметизирующей пены, допустимая сила тока каждого проводника должна быть скорректирована в соответствии с таблицей 310. 15(B)(2)(a). Это требует снижения номинальных характеристик только в том случае, если отверстие должно быть перекрыто огнем или заполнено герметизирующей пеной.
• Нет ограничений по размеру отверстия или количеству кабелей, которые могут проходить через него, если не используется защита от сквозняков или изоляционная герметизирующая пена.

Ресурсы

Электрический провод для дома

Проводка цепи

Электрические цепь

. Эта статья смотрит на общие 120 -й цепь и 240 -й цепь. определение типов и размеров силы тока, используемых в большинстве домов.
Перечень электрических цепей

Домашние электрические цепи

Перечень электрических цепей

необходимые электрические цепи.

Коды домашней электропроводки

Коды электроустановок для домашней электропроводки

Справочник электрических норм, описывающий методы прокладки электропроводки.

Электромонтажные инструменты и дрели

Электромонтажные инструменты

Список электроинструментов и дрелей, которые я использую в большинстве своих работ и проектов по электрике.

Вам также может быть полезно:

Электрическое видео #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка Розетки GFCI Проводка Домашняя электрика 68s 0067 Цепи розеток 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводной и 4-проводной электрической плиты Схема подключения 3-проводной и 4-проводной сушилки со шнуром и розеткой и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как сделать электропроводку для вашего дома? Вот Руководство

Как сделать электропроводку дома?

Процедура

Инструменты, необходимые для электромонтажных работ

Методика контроля качества

Процедура

Инструменты, необходимые для электромонтажных работ и электромонтажных работ

Методика контроля качества

между арматурными стержнями

Электрические трубы пола, уложенные непосредственно перед работами по настилу

Электрические стены, трубы

Распределительные коробки модульные с креплением трубопроводов перед электромонтажными работами

Электрический провод всех цветов

Крупный план ELCB, прикрепленного к стене и аккуратно оштукатуренного

Розетка на высоте 300 мм над уровнем моря и аккуратно заклеенная малярным скотчем

Розетка на кухне, закрепленная над настенной плиткой и на высоте 300 мм над гранитной столешницей

Коробка ДП после покраски и электромонтажных работ

Проверьте наши услуги

СВЯЖИТЕСЬ С НАМИ

15/4, gurunath 2 A cross Hanumagirinagar, Chikkallasandra Main Road Subramanyapura,
Бангалор – 560061
info@myhomemydesign. in

Facebook-f

Твиттер

Инстаграм

Linkedin-in

Запрос обратного вызова

Ваше имя*

Электронная почта*

Телефон*

Наши счастливые клиенты

Отзывы клиентов

От всей души поздравляю уникальный сайт «Мой дом, мой дизайн», который доставляет огромное удовольствие и информацию о строительных аспектах. Высшие категории охватывают все темы гражданского строительства и строительных технологий, очень полезны для профессионалов и людей, которые хотят строить свои дома полностью удовлетворительным образом без недостатка инженерных знаний. Теперь они могут с гордостью чувствовать счастливые результаты. Я с нетерпением жду в будущем все больше и больше информации, которая принесет пользу всем людям по всей стране.

Раман КумарМенеджер Технический руководитель – программные решения

Шри Шриниваса Нарасимайя – очень знающий, практичный человек, строго придерживающийся Принципов Качества в методах строительства, а также в материалах и не вносящий никаких затрат.

Шри Равишанкар МахадеваппаГенеральный директор компании V2 Civil Diagnostics, Бангалор, Мэриленд – Материалы и услуги Dura
LLP, бывший президент RMC Readymix (Индия) Главный аудитор качества, руководство, сила и основа для всех наших проектов в том, что касается качества и мастерства.

Шри Н. Пурушотама, управляющий директор Gurudev Constructions

Действительно превосходный, этот веб-сайт предоставляет обширные знания о строительных работах от А до Я в стандартной и технической форме. Идеи, предостережения, советы в подходящих местах подчеркивают практическое воздействие и опыт создателя в предмете. Точно так же фотографии, описание и видео дают огромные знания по всем аспектам строительства. Желаю успехов этому сайту, а также распространить эту полезную информацию среди людей по всему миру.

Консультанты по дизайну PraveenShrusti

Шри Шриниваса Нарасимайя был главной опорой строительства нашего Медицинского центра Прана от начала до конца, включая планирование, строительство, качество, мастерство и своевременное завершение.
