Электропроводка на даче: способы прокладки, схемы и основные этапы

Опубликовано 03.06.2020 | Электрическая проводка

Поделиться статьей:

• Определение способа прокладки проводников
• Составление схемы
• Подключение к опоре ЛЭП
• Электромонтажные работы
• Скрытый монтаж
• Наружная прокладка проводников

Электропроводка на даче монтируется с соблюдением всех правил, характерных для электросетей жилых помещений. При этом стоит учесть, что дача долгое время может находиться без присмотра — а значит, коммуникации должны иметь запас надежности, минимизирующий риск возгорания.

Поручить монтаж электропроводки на даче можно мастерам компании ГСК. Высокая квалификация электриков, а также строгое соблюдение нормативов — ПУЭ и СНиП — обеспечат бесперебойное энергоснабжение дачного дома и сведут к минимуму возможные риски.

Определение способа прокладки проводников

Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:

• Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
• Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.

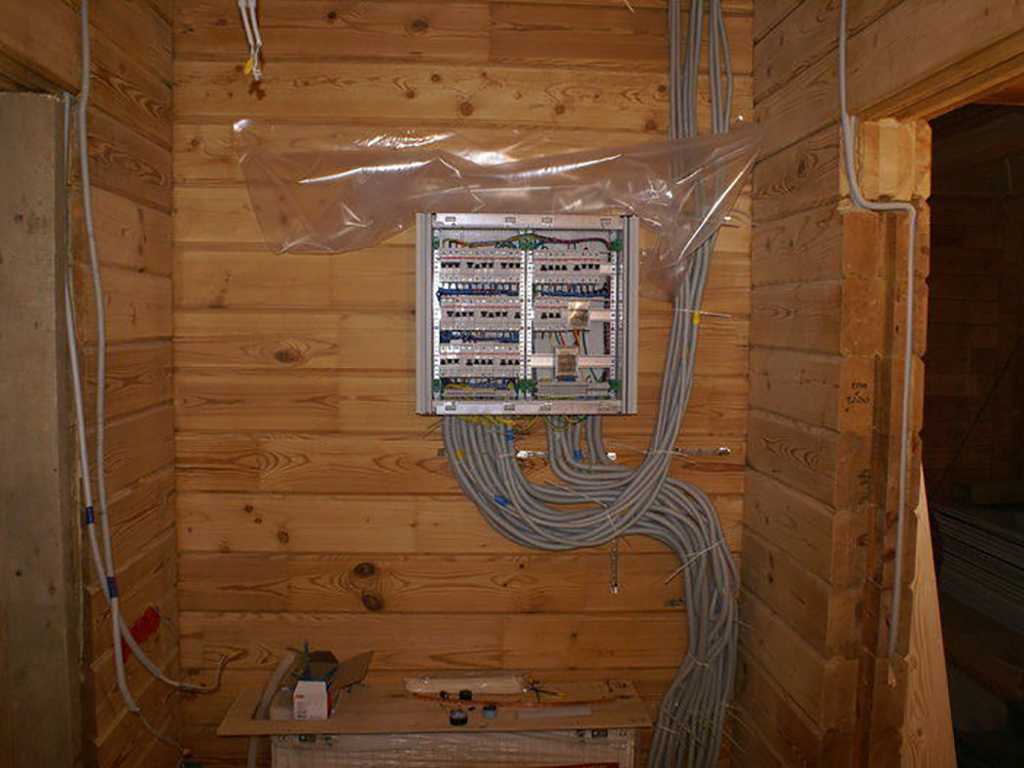

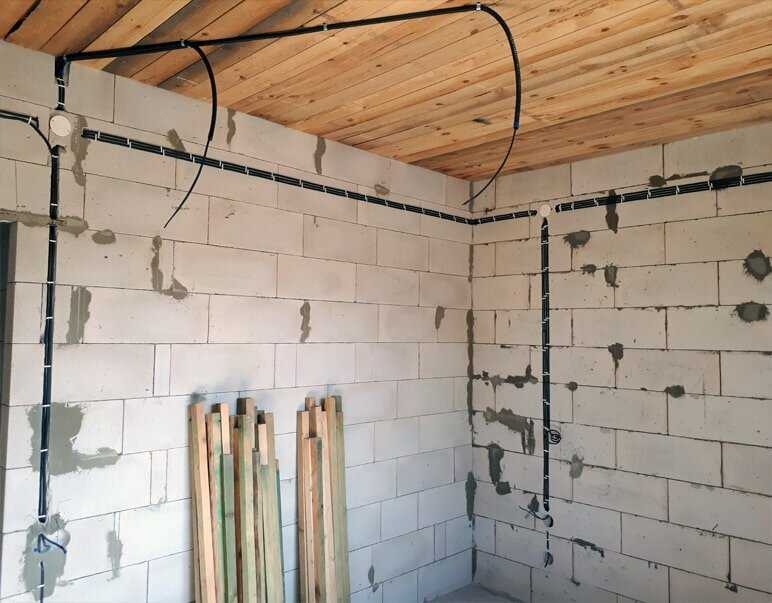

Вариант наружной электропроводке на дачеМонтаж скрытой электропроводки на даче

Составление схемы

На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.

На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.

Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.

Вариант схемы для монтажа электропроводки на даче

Подключение к опоре ЛЭП

Ввод кабеля в здание может быть оформлен двумя способами:

• Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
• Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.

Ввод электричества в здание воздушным путемВвод кабеля в здание подземным путем

Электромонтажные работы

Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.

В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется               электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.

Скрытый монтаж

Затем выполняются монтажные работы:

• В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
• С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
• После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
• Проложенные кабели подключаются к электрощиту, розеткам и выключателям.

Штробление стен перфаратором

Наружная прокладка проводников

В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.

Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.

После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.

Электропроводка на даче под ключ от компании ГСК

Мастера нашей компании разработают проект прокладки электропроводов в дачном доме, сформируют спецификацию для закупки материалов и выполнят все работы. При этом:

• Мы проектируем электросети для жилых и хозяйственных построек с учетом особенностей электроснабжения участка.
• Профессионально выполняем монтаж проводки скрытым или открытым способом.
• Соблюдаем нормативные требования (СНиП, ПУЭ, ГОСТ).
• Тщательно контролируем качество выполнения всех монтажных операций.

Стоимость работ по формированию электросети на даче при заказе услуги в компании ГСК будет вполне доступной. При этом в договоре на монтаж проводки и ее подключению к ЛЭП обязательно прописываются условия и сроки гарантии.

Метки:

видео-инструкция по монтажу своими руками, схема, фото

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

• Открытая – располагается на поверхности стены.
• Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы.

Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание!
В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

• В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
• Затем выполняется схема разводки.
• После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

• В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
• Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
• В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет!
Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

• В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
• Затем выполняется разводка – провода протягиваются сквозь трубы.
• Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
• После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет!
Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.
