Монтаж электропроводок в индивидуальных жилых домах: Электропроводка в доме своими руками: видео, схемы, фото

Содержание

Правила монтажа электропроводки – Охранное предприятие МИР – Тамбов – ЧОП охрана объектов, квартир, домов

Электропроводка жилых, промышленных, офисных строений, зданий, помещений должна соответствовать правилам и техническим нормативам, принятым на всей территории Российской Федерации. Скрупулезно выучив эти нормы, каждый домашний мастер сможет осуществить ее прокладку, не нарушая требования электрической безопасности.


Требования по монтажу

Несомненно, будет лучше, когда все работы по монтажу силовых линий и подключению к электросетям сделают дипломированные электрики со специальными разрешениями на производство подобных операций. Это позволит обезопасить свою жизнь и здоровье, а также близких людей, сотрудников, от поражения высоким напряжением. Профессиональная прокладка электросетей качественно защитит все бытовую технику, имеющуюся в доме и офисе, от поломок и перегрузок.

Электромонтажные операции осуществляются по трем основным схемам прокладки электрических проводов:

  • открытая;
  • закрытая;
  • комбинированная.

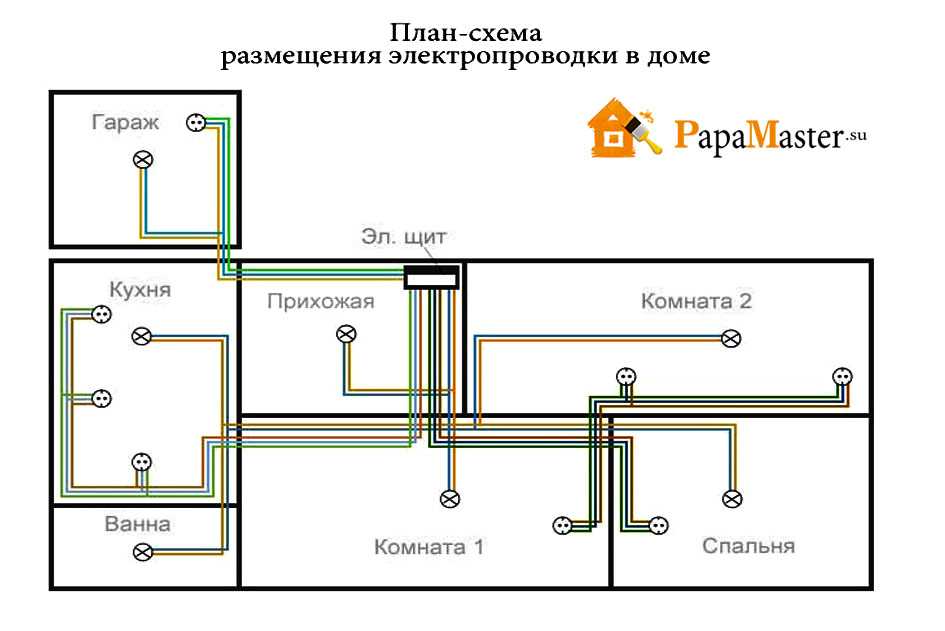

Все три схемы, указанные выше, прокладываются по общим требованиям безопасности. Их необходимо досконально изучить, прежде чем приступать к разработке план-схемы электрической проводки в конкретном здании. Перечень требований по безопасности для элементов проводки, размещаемых в помещениях офисов и жилых построек: электрических проводов, выключателей, розеток, коробок разветвления, счетчиков:

  1. Коробки разветвления, розетки, выключатели, электрические счетчики необходимо размещать в точках, которые имеют хорошую доступность для обслуживания. Все элементы для вывода тока должны быть надежно закрытыми.
  2. Выключатели целесообразно помещать в каждом отдельном помещении, обязательно с одной и той же стороны от дверного проема. Наиболее удобная высота монтажа от напольного покрытия расположена на уровне 1,5 метра. Осуществляя установку, следует соблюдать простое правило – в момент открывания дверей в комнату выключатель должен быть всегда досягаемым для руки входящего человека.
  3. Монтаж розеток осуществляется на высоте 0,5 – 0,8 м от уровня чистого пола. Точки их установки регламентируются планировкой распределения электрического оборудования каждой комнаты.
  4. Нормативы предусматривают общее количество розеток в квартире. В соответствии с правилами пожарной безопасности их численность должна соответствовать не менее одной штуки на шесть квадратных метров площади. В кухонном помещении, независимо от его площади, должно находиться не менее трех розеточных приборов.
  5. Туалет и ванная комната принадлежат к помещениям с повышенной степенью влажности. Из-за этого установка розеток здесь категорически запрещена. Существует одно отступление от данного правила. Для того, чтобы подключить электробритву либо фен, все-таки розетка в ванной комнате может быть установлена. Она должна быть подключена от разделительного трансформатора с двойной изоляцией.
  6. Нельзя осуществлять монтаж розеток ближе, чем за 0,5 метра от заземленных батарей центрального и индивидуального отопления. Это требование также касается газовых плит, стальных трубопроводов, всех остальных устройств, изготовленных из токопроводящего металла.
  7. Розетки, расположенные на межкомнатных перегородках, целесообразно совмещать в одном месте с каждой стороны перегородки. Приборы подключаются к сети параллельно через сквозное отверстие в стене.
  8. Любые соединения, ответвления, разводки электрических проводов в квартире выполняются исключительно через специальные соединительные коробки.

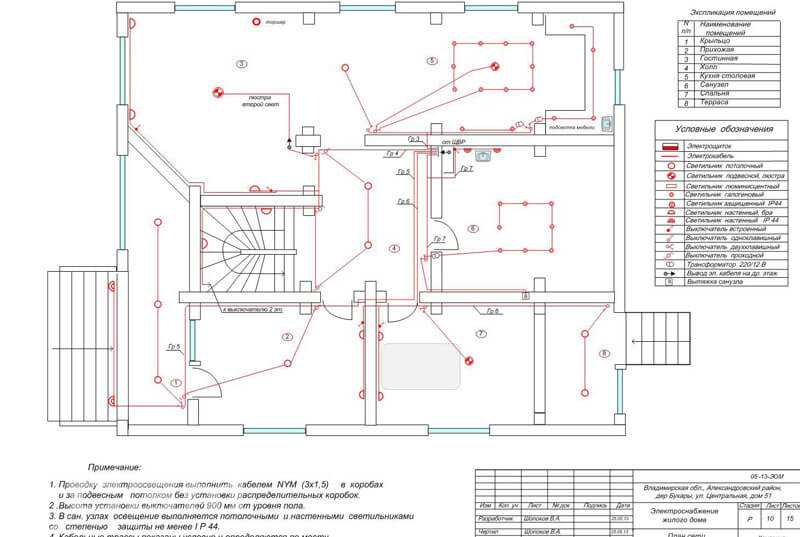

Во исключение неразберихи, путаницы с проводами, чтобы при дальнейшей эксплуатации электрических сетей не возникало проблем при ремонтах с поврежденной электропроводкой, все провода необходимо обязательно прокладывать строго вертикально либо горизонтально! План прокладки каждой квартиры следует сохранить.


Нормы прокладки проводов

Каждый провод в прокладке следует располагать в строгом соответствии с общепринятыми нормами по безопасности электрических сетей. Монтаж горизонтальных участков проводки осуществляется на расстоянии 50 – 100 мм от карнизов и балок. От потолка до горизонтального участка следует отступить 150 мм, а до плинтуса необходимо соблюдать расстояние 200 мм.

Участки электрической сети, расположенные вертикально, необходимо располагать на стенах помещений на удалении от углов комнаты, а также от оконных и дверных проемов минимум на 100 мм. Прикосновение провода, даже изолированного, с металлическими конструкциями сооружения при наличии таковых категорически не допускается. Если рядом с проводкой оказались трубы горячей воды либо отопления – их необходимо надежно защитить прокладками из асбеста.


При монтаже электросетей часто используется специальный кабель с термозащитным покрытием. Если подобная разводка прокладывается параллельно газовой трубе либо трубопроводам с любыми другими горючими веществами, необходимо между ними соблюдать расстояние не менее 0,4 метра. По периметру жилых квартир и офисных помещений запрещено прокладывать пучки, состоящие из электрических проводов.

Аналогично недопустимо располагать их с зазором менее 3 мм. Жилы электрических проводов заземления и зануления соединяют между собой посредством сварки. Электрические приборы, которые необходимо защитить, подключаются к проводам защиты болтами с гайками и шайбами пружинными.

Чтобы занулить электрические плиты стационарного типа, от счетчика, расположенного в квартире, прокладывается отдельный отрезок провода. Сечение проводника необходимо подобрать таким, чтобы оно равнялось сечению провода фазы. Подключается подобный провод перед электрическим счетчиком и соединяется с защитным кабелем сети напряжения.


Зануляющие, заземляющие провода не должны иметь предохранителей и выключателей. Данное правило необходимо непременно соблюдать. В противном случае в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала электрической сети. Чтобы этого не произошло, каждый электромонтажник должен четко изучить и всегда соблюдать требования электробезопасности сетей.

Правила монтажа электропроводки

Идеальный монтаж предполагает неукоснительное соблюдение общих правил для силовых сетей. Каждый тип прокладки проводов имеет свои собственные требования по правильной монтажной схеме.

Открытая схема прокладки

Данный способ является наиболее простым и дешевым. Стены не подвергаются обработке, при которой необходимо вырезать специальные штробы для закладки проводов. Вид открытых проводников при этом не самый эффектный. В городских квартирах с евроремонтом подобная схема практически не используется. Наиболее часто она применяется в подсобных помещениях загородных домов, подвалах, кладовых.

Учитывая повышенную опасность поражения, которое способен нанести электрический ток, даже к такому примитивному способу прокладки предъявляются свои специфические требования.

Чтобы проложить проводку открытым способом, необходимо заготовить провода плоского типа марок АППВ, АПР, АПРВ.

На горючих стенах построек, например, деревянных, между основанием и проводом необходимо проложить листы асбеста толщиной не менее 3 мм. При монтаже соблюдается расстояние от края листа до провода – от 5 мм и больше.


Прокладка из асбеста прикрепляется к стене гвоздями, соблюдая шаг 200-250 мм в шахматном порядке. Если групп проводов несколько, допускается использование одной общей сплошной асбестовой прокладки. При этом расстояние между смежными проводами необходимо соблюдать 5 мм и более. До стены каждый проводник крепится полоской из жести через прокладку из картона.

Для выполнения подобных операций электротехнической промышленностью производится специальный картон-электроизолятор. Данная прокладка по своей длине и ширине должна быть больше аналогичных параметров жестяной скобы на несколько миллиметров. Провод следует обхватывать крепежным материалом максимально плотно.

Внутри соединительной коробки категорически запрещено допускать вредное касание изолированных окончаний проводников. Прежде, чем запустить внутрь коробки, провода жестко крепят к стене. Обязательное соблюдение расстояния от корпуса коробки до крепежного элемента – 50 мм.

Выключатели, розетки при открытом методе устанавливаются на деревянные либо пластиковые подрозетники. Диаметр этих элементов должен быть больше диаметра розетки на 8-10 миллиметров.

Закрытый тип прокладки

Данный способ является наиболее безопасным. Провода помещаются внутрь негорючей среды. Они не могут быть повреждены в результате случайного механического воздействия, не окисляются, вероятность пожара минимальная. При деревянных стенах здания закрытая проводка выполняется на асбестовых прокладках. Если дом железобетонный либо кирпичный, данное правило не соблюдается.

Плоские провода не должны пересекаться. Если это неизбежно, точку пересечения изолируют лентой ПВХ в 3-4 слоя на каждый провод. Внутри штроб провода укладываются на жидкий алебастр. Для крепежа существуют специальные стяжки и хомутики из пластика. Для закрытой проводки запрещено использование гвоздей в качестве элементов крепежа.


Ответвления, соединения жил паяются, опрессовываются, свариваются. Для данных операций внутри пространства ответвительных коробок используются специальные зажимы. На гипсокартонной обшивке стен электрическая проводка идеально размещается снизу под слоем гипсокартона.

В основании даже нет необходимости производить штробление канавок. В листах гипсокартона просверливают несколько отверстий весьма большого сечения. Обычно это 30-40 мм вдоль направления линии проводки. Через них проталкивается петля из проволоки, которой затягивается проводка в необходимых направлениях.

Подобная операция осуществляется только тогда, когда необходима замена проводки в помещении, уже отделанном гипсокартонными листами. Если же гипсокартон только предстоит монтировать, намного проще сделать разводку электрической сети на стенах, после чего обшить стены.

Комбинированный метод

Комбинированная прокладка электросетей в жилых и промышленных зданиях представляет собой метод использования кабельных каналов. Данные ниши производятся из материалов:

  • негорючих видов пластика;
  • оцинкованной стали;
  • алюминиевого сплава.

Прокладку сетей комбинированным способом легко осуществлять, однако, также необходимо соблюдать правила по безопасному монтажу электрических коммуникаций под напряжением. Обязательное условие – правильный выбор короба. На рынках, специальных магазинах, интернет порталах предлагается несколько вариантов исполнения кабельных каналов.


Существуют следующие модели, варианты, исполнения:

  • модификации потолочного типа;
  • напольные плинтусы;
  • настенные модели;
  • короба внутри штроб.

Максимально удобными, наиболее распространенными и практичными являются настенные кабель-каналы, выполненные из негорючих облегченных сортов пластика. Они хорошо защищают пучки проводов от сырости, являются хорошими изоляторами, в них удобно производить монтаж проводников.

Заключение

Монтаж электропроводки по силам выполнить любому домашнему мастеру, умеющему держать в руках инструменты. Но самым надежным способом уберечь свой дом, семью, сотрудников и себя самого от поражения электрическим током будет воспользоваться услугами профессионалов.

Опытные мастера с лицензией на проведение работ и допуском к высоковольтным сетям быстро, качественно, профессионально сделают все виды работ на самом высоком уровне. Домашняя либо офисная сеть будет исправно служить долгие годы, без помех поставляя яркий свет благодарным пользователям.

Требования к монтажу внутренних электропроводок

Опубликовано mensh — пт, 10/07/2011 — 10:16

Инженерные системы

Внутренние электропроводки должны выполняться в соответствии с требованиями ПУЭ. При выполнении электрических проводок марки проводов и кабелей и способы их прокладки должны соответствовать проекту и выбираться в зависимости от характера помещений или условий окружающей среды в них. Сечение токопроводящих жил проводов и кабелей должно определяться расчётом исходя из характера и величины нагрузки в соответствии с действующими техническими правилами и нормами и должно быть не менее, мм2:

Назначение Медные Алюминиевые
Для групповых и распределительных линий 1,0 2,5
Для линий к расчётному счётчику и междуэтажных стояков 2,5 4,0

Открытая прокладка незащищенных изолированных проводов в комнатах индивидуальных жилых домов и подсобных помещениях непосредственно по строительным поверхностям и конструкциям, на роликах и изоляторах во всех случаях допускается на высоте не менее 2,0 м от пола. Высота прокладки проводов (кабелей) в трубах, а также кабелей от уровня пола не нормируется. Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8–1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на подкладках из непроводящего материала толщиной не менее 10 мм. В чердачных помещениях могут применяться следующие виды электропроводок:

  • открытые электропроводки, выполненные незащищёнными проводами в стальных трубах или кабелями в оболочках из несгораемых или трудносгораемых материалов, прокладываемых на любой высоте;
  • электропроводки на роликах с одножильными незащищёнными проводами, прокладываемые на высоте 2,5 м.

Скрытые электропроводки выполняются в стенах и перекрытиях из несгораемых материалов на любой высоте. Открытые электропроводки чердачных помещений выполняются проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях зданий с несгораемыми перекрытиями при условии открытой прокладки их в стальных трубах или при скрытой прокладке в несгораемых стенах и перекрытиях. В жилых домах и хозпостройках питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями от вводных (групповых, этажных) щитков до штепсельных розеток и светильников. Нулевой рабочий и нулевой защитный проводники должны иметь сечения, равные фазному сечению. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим. В цепях нулевых рабочих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей. Для каждой линии групповой сети отходящей от вводного (группового, этажного) щитка, следует прокладывать отдельный нулевой защитный проводник. При питании нескольких штепсельных розеток от одной групповой линии ответвления нулевого защитного проводника к каждой штепсельной розетке должны выполняться в ответвительных коробках или (при питании розеток шлейфом) в коробках для установки штепсельных розеток одним из принятых способов (пайка, сварка, опрессовка, специальные сжимы, клеммы и т. п.). Последовательное включение в нулевой защитный проводник заземляющих контактов штепсельных розеток не допускается. В жилых помещениях без повышенной опасности поражения людей электрическим током заземление металлических корпусов подвесной осветительной арматуры допускается не производить. Прокладка нулевого защитного проводника от ответвительной коробки до светильников в этом случае может не производиться. При этом металлический крюк для подвески светильников должен быть изолирован. Для электроприемников с классом защиты 0 по электробезопасности с двухпроводными соединительными шнурами и двухштырьковыми вилками допускается установка двухполюсных розеток без заземляющих контактов с подключением их к фазному и нулевому рабочему проводнику трехпроводной розеточной линии. Применение имеющихся переносных электроприемников с металлическим корпусами, с двухпроводными соединительными шнурами и двухштырьковыми вилками (утюги, чайники, плитки, холодильники, пылесосы, стиральные и швейные машины и др. ) допускается (обеспечивает электробезопасность) только при условии установки на вводном (групповом, этажном) щитке УЗО. В детских комнатах и других помещениях в случае установки розеток на доступной для детей высоте розетки должны иметь защитные устройства, закрывающие штепсельные гнезда. Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий. В местах соединений и ответвлений жилы проводов и кабелей должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей. Изоляция жил кабелей, выведенных из концевой заделки, должна быть защищена от старения (покрыта изоляционным лаком или заключена в резиновые или поливинилхлоридные трубки). Соединения и ответвления проводов, проложенных в трубах, при открытой и скрытой проводке должны выполняться в соединительных и ответвительных коробках. Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям среды. Соединения и ответвления жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических коробках сваркой, опрессовкой или с помощью сжимов. В местах выхода из стальных труб провода должны быть защищены от механических повреждений оконцеванием труб втулками. Открытые проводки должны прокладываться с учетом архитектурных линий помещений (карнизов, плинтусов, углов и др.). Длина проводов во влажных, сырых и особо сырых помещениях (в туалетах, ванных комнатах, саунах и др.) должна быть минимальной. Проводники рекомендуется размещать вне этих помещений, а светильники — на ближайшей к проводке стене. В ванных комнатах, душевых, саунах и санузлах корпуса светильников с лампами накаливании и патроны должны быть выполнены из изолирующего материала. Установка розеток и выключателей в ванных комнатах, душевых, саунах и санузлах не допускается. Допускается, при необходимости, установка в ванной комнате розеток, дополнительных настенных светильников, устройств гидромассажа и других электробытовых устройств при условии, что на питающей ванну розеточной группе будет установлено электромеханическое УЗО с установкой по току утечки на землю не более 30 мА. Скрытая проводка по нагреваемым поверхностям (дымоходам, боровам и др.) не допускается. При открытой проводке в зоне горячих трубопроводов, дымоходов и т.п. температура окружающего воздуха не должна превышать 35 °С. Проводки, прокладываемые за непроходными подвесными потолками и облицовочными стенами, рассматриваются как скрытые. Они выполняются за потолками и стенами из сгораемых материалов в металлических трубах. При этом должна быть обеспечена возможность замены проводов и кабелей. Крепление проводов металлическими скобами необходимо выполнять с изоляционными прокладками. Металлические скобки для крепления защищенных проводов, кабелей и стальных труб должны быть окрашены либо иметь иное коррозионно-стойкое покрытие. Провода, прокладываемые скрыто, должны иметь у мест соединения в ответвительных коробках и у мест присоединения к светильникам, выключателям и штепсельным розеткам запас длиной не менее 50 мм. Аппараты, устанавливаемые скрыто, должны быть заключены в коробки. Ответвительные коробки и коробки для выключателей и штепсельных розеток при скрытой прокладке проводов должны быть утоплены в строительных элементах зданий заподлицо с окончательно отделанной внешней поверхностью. Крюки и кронштейны с изоляторами закрепляются только в основном материале стен, а ролики для проводов сечением до 4 мм2 включительно могут закрепляться на штукатурке или в обшивке деревянных зданий. Ролики и изоляторы в углах помещений устанавливаются на расстоянии от потолков или смежных стен, равном 1,5–2-кратной высоте ролика или изолятора. На таком же расстоянии от проходов через стены устанавливаются концевые ролики или изоляторы. Одножильные изолированные незащищенные провода должны быть привязаны мягкой проволокой ко всем роликам или изоляторам. Вязальная проволока в сырых помещениях и наружных проводках должны иметь противокоррозионное покрытие. Изоляция проводов в местах их привязки должна быть предохранена от повреждений вязальной проволокой (например, при помощи намотки на провод изоляционной ленты). Крепление незащищенных проводов к роликам или изоляторам (за исключением угловых и конечных) может выполняться также при помощи колец и шнура из светостойкого пластика (поливинилхлорида). Ответвление проводов выполняются на роликах или изоляторах. При пересечении между собой незащищенных изолированных проводов, проложенных на расстояниях один от другого менее допустимых для наибольшего сечения пересекающихся линий, на каждый из проводов одной из пересекающихся линий должна быть надета и закреплена во избежание перемещения неразрезанная изоляционная трубка. Пересечения плоских и однопроволочных проводов, прокладываемых непосредственно между собой, следует избегать. При необходимости такого пересечения изоляции провода в месте пересечения должна быть усилена тремя-четырьмя слоями прорезиненной или поливинилхлоридной липкой ленты. Проход через стены незащищенных изолированных проводов выполняется в неразрезанных изоляционных полутвердых трубках, которые должны быть оконцованы в сухих помещениях изолирующими втулками, а в сырых и при выходе наружу — воронками. При проходе проводов из одного сухого помещения в другое все провода одной линии допускается прокладывать в одной изоляционной трубе. При проходе проводов из сухого помещения в сырое, из сырого помещения в другое сырое и при выходе из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубке. При проходе проводов в сырое помещение иной температурой, влажностью и т.п. воронки должны быть залиты с обеих сторон изолирующим компаундом. При выходе проводов из сухого помещения в сырое или наружу здания соединения проводов должны выполняться в сухом помещении. Проход защищенных и незащищенных проводов и кабелей через междуэтажные перекрытия должен выполняться в трубах или проемах. Проход через междуэтажные перекрытия скрученными проводами запрещается. Проход проводов через междуэтажные перекрытия допускается выполнять в изоляционных трубах в стене под штукатуркой. Изоляционные трубы должны быть заделаны заподлицо с наружными краями втулок и воронок. Радиусы изгибы незащищенных изолированных одножильных проводов должны быть не менее 3-кратного наружного диаметра провода. Для управления освещением применяются однополюсные выключатели, которые следует устанавливать в цепи фазного провода. Выключатели рекомендуется устанавливать на стене у дверей со стороны дверной ручки. Допускается установка под потолком при управлении при помощи шнура.

Что такое электрическая установка здания? Определение, значение, структура

Электроустановка здания: сборка соответствующего электрического оборудования, расположенного в здании и имеющего согласованные характеристики для выполнения определенных целей [ИСТОЧНИК: IEC 60050-826:2004, 826-01-01, изменено: добавлено «расположенное в здании а также»].

Электромонтаж квартиры

В настоящее время существует новое понятие – «квартирный электромонтаж», которое характеризует отдельную часть электроустановки многоквартирного дома, расположенную в одной квартире. Электроустановка квартиры представляет собой совокупность взаимосвязанного электрооборудования, установленного в квартире. Обычно он функционирует независимо от электроустановок других квартир.

Электроустановка квартиры состоит из нескольких частей – электрических цепей. До девяностых годов прошлого века электроустановка квартиры была, как правило, однофазной электроустановкой и состояла из двух концевых электрических цепей освещения и штепсельных розеток. В жилых домах, где устанавливались электроплиты, к двум указанным цепям добавлялась третья конечная электрическая цепь электроплиты. Эти цепи были подключены к этажному распределительному щиту.

В настоящее время квартирная электроустановка может быть однофазной или трехфазной электроустановкой. Он состоит из большего количества конечных электрических цепей. Например, электроустановка двухкомнатной квартиры может включать в себя две концевые электрические цепи освещения, пять конечных электрических цепей штепсельных розеток, одну главную электрическую цепь электроплиты, одну главную электрическую цепь электроводонагревателя, одну главную электрическую цепь кондиционера, одну оконечную электрическую цепь кондиционера, электрический теплый пол, конечная электрическая схема. Эти конечные электрические цепи обычно подключаются к квартирному распределительному щиту, который, в свою очередь, посредством электропроводки электрической распределительной цепи подключается к этажному распределительному щиту.

Внутренний и наружный электромонтаж здания

Ю.В. Харечко в своей книге [2], на мой взгляд, подробно и полно описывает суть этих понятий (прим. автора: в моем переводе):

« Все электрооборудование, установленное в здании, предназначено для выполнения строго определенных функции. Например, электрический светильник освещает комнату или какую-то ее часть. Кабель передает электрическую энергию в некоторые помещения здания. Выключатель включает и выключает светильник или группу светильников и т. д. Сумма всего электрооборудования, установленного в здании, составляет электроустановку здания, которую следует классифицировать как внутреннюю электроустановку. Однако некоторые части электроустановки здания, напр. в том числе светильники, используемые для освещения наружных стен здания и прилегающей территории, могут быть установлены снаружи здания на его стенах и кровле. Эта часть электроустановки здания по конструкции соответствует наружной электроустановке. »

Для нормальной работы электроустановки здания входящее в нее электрооборудование должно иметь согласованные между собой характеристики. Например, проводники электропроводки должны обеспечивать номинальную электрическую мощность, необходимую для нормальной работы электрооборудования. Устройства защиты от сверхтоков должны надежно защищать эти проводники от перегрузок и коротких замыканий. Номинальное напряжение электрооборудования должно соответствовать номинальному напряжению электрических цепей и т. д.

Конструкция

Электроустановка здания состоит из нескольких частей (электрических цепей), объединяющих электрооборудование, установленное в одном или нескольких помещениях здания и предназначенное для выполнения определенных функций. Электрические цепи подключаются к вводным устройствам, вводно-распределительным устройствам, ГРЩ, этажным распределительным щитам, квартирным щитам и другим низковольтным распределительным устройствам электроустановки здания. Наиболее распространенными электрическими цепями в электроустановке здания являются конечные электрические цепи освещения и розеток. Электроустановка большого здания может иметь сотни или тысячи таких цепей.

На рисунке в качестве примера показано схематическое изображение электроустановки здания, являющейся частью распределительной системы.

Рисунок 1 – Система распределения. Схематическое изображение электроустановки здания

Часто задаваемые вопросы

Какие бывают виды электроустановок?

Электроустановки можно разделить на различные типы в соответствии с различными критериями. Наиболее распространена классификация по применению, например жилое, коммерческое и промышленное. Другие классификации включают тип системы электропроводки (переменный или постоянный ток), уровень напряжения (низкое напряжение или высокое напряжение) и тип тока (переменный ток или постоянный ток).

Жилая электроустановка включает всю электропроводку и оборудование, установленное в частном жилище, например, в доме на одну семью или в квартире. Обычно состоит из основного щита обслуживания, ответвлений, розеток и светильников.

Коммерческая электроустановка включает всю электропроводку и оборудование, установленное в коммерческом или промышленном здании. Как правило, она состоит из основного щита обслуживания, ответвлений, осветительных приборов и розеток.

Промышленная электроустановка включает всю электропроводку и оборудование, установленное на промышленном объекте. Обычно он состоит из главной сервисной панели, ответвлений, центров управления двигателем, трансформаторов и розеток.

Тип системы электропроводки, используемой в электроустановке, зависит от уровня напряжения и рода тока. Системы электропроводки переменного тока используются для низковольтных приложений, таких как жилые и коммерческие установки. Системы проводки постоянного тока используются для высоковольтных приложений, таких как промышленные установки.

Уровень напряжения электроустановки зависит от типа питаемого оборудования. В низковольтных установках напряжение ниже 600 вольт. Высоковольтные установки имеют напряжение выше 600 вольт.

Как проложить электропроводку в здании?

Независимо от того, строите ли вы новый дом или офисное здание или ремонтируете существующее, электропроводка является одним из наиболее важных аспектов, которые необходимо выполнить правильно. Это руководство поможет обеспечить правильную и безопасную установку электропроводки.

Первый шаг — определить размер и тип провода, который вам понадобится. Размер будет основан на номинальной силе тока цепи, а тип будет основан на приложении. Например, если вы устанавливаете розетки на кухне, вам нужно будет использовать провод другого типа, чем при установке осветительных приборов.

После того, как вы определили размер и тип провода, который вам нужен, следующим шагом будет установка электрических коробок. В них будет размещена проводка и предусмотрено место для подключения цепей. Убедитесь, что коробки правильно рассчитаны на размер автоматического выключателя, который вы будете использовать.

После установки электрических коробок можно приступать к прокладке проводов. Важно правильно прокладывать провода, чтобы они не запутались. Начните с прокладки основного провода от коробки выключателя к первой электрической коробке. Затем подключите каждый провод к соответствующему автоматическому выключателю.

Наконец, проверьте цепи, чтобы убедиться, что они работают правильно. После того, как все работает правильно, вы можете установить крышки розеток и крышки выключателей света. Это поможет защитить проводку и предотвратит ее повреждение.

Какие этапы электромонтажа?

Электромонтаж состоит из четырех этапов: проектирование, кабелепроводы и фитинги, прокладка кабелей и заделка. На каждом этапе есть свой набор проблем и потенциальных опасностей, поэтому важно понимать связанные с этим риски, прежде чем начинать любой электрический проект.

Проект: Первым этапом электромонтажа является этап проектирования. Здесь планируется и составляется электрическая схема проекта. Важно иметь четкий и точный дизайн, так как любые ошибки, допущенные на этом этапе, могут быть дорогостоящими и опасными.

Трубопроводы и фитинги: Второй этап — установка трубопроводов и фасонных частей. Здесь электрическая проводка проходит через здание, часто в подземных каналах или за стенами. Этот этап может быть сложным, так как важно убедиться, что проводка правильно защищена и проложена так, чтобы она не представляла опасности возгорания.

Кабельная разводка: Третий этап — кабельная разводка. Здесь проложены фактические электрические провода. Этот этап может быть опасным, если его выполнить неправильно, так как провода под напряжением могут представлять серьезную опасность поражения электрическим током. Важно внимательно следовать инструкциям и использовать правильный тип провода для работы.

Прекращение: Четвертый и последний этап — завершение. Здесь электромонтаж завершается подключением проводов к розеткам, выключателям и другим устройствам. Этот этап также может быть опасным, если его выполнить неправильно, так как неправильная проводка может привести к пожару. Важно внимательно следовать инструкциям и использовать правильный тип провода для работы.

Литература

  1. МЭК 60050-826:2004
  2. Харечко Ю. В. Краткий терминологический словарь электроустановок низкого напряжения. Часть 2 // Приложение к журналу «Библиотека инженера по технике безопасности». – 2012. – № 4. – 160 с. Персональный английский перевод автора этой статьи.

Электроустановки в жилищном строительстве

Молниезащита и защита от перенапряжений, превентивная противопожарная защита и современные решения по реконструкции жилых зданий

Часто недооцениваются риски от ударов молнии, перенапряжения и распространения огня на электроустановки здания.
Здесь не только прямые удары молнии могут привести к серьезным повреждениям электронных устройств и систем, но и удары молнии на расстоянии до двух километров или повседневные коммутационные операции в электросети. Таким образом также может быстро начаться пожар.

В электроустановках используется бесчисленное количество горючих материалов и пластмасс, что может привести к быстрому распространению огня и сильному задымлению.

Правила безопасного электроустановки

Обязанность поддерживать системы здания в актуальном состоянии возлагается на ответственное за здание лицо, например, на владельца или арендодателя.

В случае несоблюдения возможны значительные суммы ответственности. Модернизация технических систем является не только обязанностью заботиться о них, но и разумна с финансовой и юридической точек зрения.

Это связано с тем, что они являются законодательными требованиями как для жилищного строительства, так и для защиты от перенапряжений.

Спецификация минимальных требований в строительных постановлениях федеральных земель Германии:

  1. Предотвращение распространения огня
  2. Защита путей эвакуации и эвакуации
  3. Системы, важные для безопасности, должны функционировать

Требования и директивы применяются в дополнение к обычные стандарты IEC.

Чтобы узнать, какие из них применяются в жилищном строительстве, ознакомьтесь с нашей брошюрой.

Правильное планирование в соответствии с сертификатами для предотвращения распространения огня с помощью изоляции стало проще, чем когда-либо, благодаря нашему конфигуратору производства OBO Construct.

С декабря 2018 г. часто требуется защита от перенапряжения согласно IEC 60364-4-44!

Каждая вновь создаваемая электроустановка должна быть защищена с помощью устройств защиты от перенапряжения (УЗП).

В нашей брошюре вы найдете более подробную информацию, например, о случаях ответственности инженера-электрика и о том, когда применяется защита существующих зданий.

Безопасность – от подвала до жилого помещения

Электроустановки проходят через все здание – начиная с подвала или технического помещения, через вертикальные шахты и коридоры до самого жилого помещения.

Следуя по пути тока, должны быть приняты соответствующие меры для обеспечения безопасности жителей и защиты электрических устройств. OBO может предложить решения для различных областей электроустановки, с помощью которых все эти меры могут быть реализованы из одних рук.

Применение в подвалах

Подвал здания играет важную роль в обеспечении безопасности электроустановок в жилых помещениях. Именно здесь электроснабжение поступает в дом по кабелям сетевого провайдера.

Точки установки для заземления и выравнивания потенциалов, защиты от перенапряжения в сетевом и системном отсеках подключения, а также для информационных технологий и фотогальванических систем берут свое начало здесь.

Кроме того, в подвальных системах умело установленные системы изоляции закладывают основу для поддержания противопожарных секций.

Применение в вертикальных шахтах и ​​лестничных клетках: вертикальная прокладка кабеля

Вертикальный вал – решение для больших объемов кабеля

Начиная с подвала, все кабели питания и передачи данных должны идти вверх, т.е. в жилое помещение. Часто установка вертикальной подачи происходит в вертикальных шахтах.

Если необходимо проложить большое количество кабелей, напр. в многоквартирных домах обычно подходят вертикальные лестницы или профильные поручни с зажимными зажимами.

Лестничная клетка – противопожарные решения для путей эвакуации

Если вертикальные шахты заполнены трубами и электрическими установками, то места для дооснащения часто не остается. В таких случаях (или при отсутствии вертикальной шахты) установка вертикальной подачи происходит в лестничных клетках.

Проблема: Лестничные клетки часто являются ключевыми путями эвакуации и спасения, которые должны оставаться пригодными для использования в случае пожара. Поэтому при установке на лестничных клетках важно, чтобы здесь прокладывались только короткие ответвительные кабели или кабели, питающие сам путь эвакуации. Для прокладки кабелей, обеспечивающих освещение лестничных клеток или пиктограммы путей эвакуации, рекомендуются стальные бронированные трубы , так как они негорючие.

Линии электроснабжения, а также телефонные и коаксиальные кабели, питающие отдельные жилые дома, должны быть проложены в противопожарных каналах. Для безопасной прокладки кабелей на лестничных клетках в ассортименте OBO имеются металлические противопожарные каналы и бетонные противопожарные каналы.

Применение в коридорах: Горизонтальная прокладка кабелей

Для доступа к отдельным жилым помещениям с лестничной клетки или вертикальной шахты кабели должны быть проложены горизонтально вдоль коридоров. Это еще одна область применения противопожарных каналов :

В случае горизонтальных кабельных каналов в коридорах канал выполняет те же задачи, что и на лестничных клетках, а именно герметизация пожарных нагрузок и предотвращение распространения огня внутрь.

Как и лестничные клетки, коридоры часто служат путями эвакуации и эвакуации, поэтому и здесь важно, чтобы открытые электроустановки были запрещены. Это позволяет избежать распространения огня в продольном направлении.

Но что делать, если в коридоре много разных установок разных блоков? Затем установка над противопожарным потолком с классом огнестойкости (F30) часто является единственным вариантом для создания огнестойкой установки.

Условием здесь является монтаж установки таким образом, чтобы в случае пожара она не оказывала нагрузки на подвесной потолок. Это необходимо для того, чтобы пути эвакуации оставались незаблокированными в течение определенного периода времени. Специальные системы поддержки и маршрутизации с пожарной классификацией обеспечивают пожаробезопасность монтажа.

К ним относятся различные кабельные лотки, сетчатые кабельные лотки, групповые опоры или прижимные зажимы.

Применение в жилых помещениях

Защита от перенапряжения в субраспределителе

Когда кабели также пройдут по коридорам, то они, наконец, достигнут жилых помещений здания.

В ассортименте продукции OBO вы можете найти, например, интеллектуальные решения для защиты субраспределителя, а также оконечных устройств I категории перенапряжения, таких как компьютеры и телевизоры, и II категории перенапряжения, таких как бытовая техника и стиральные машины.

Для обеспечения полной защиты не только все силовые кабели, но и все другие кабели, такие как телевизионные или сетевые кабели, должны быть включены в эквипотенциальное соединение с использованием подходящих устройств защиты от перенапряжений.

В нашей брошюре вы можете узнать больше о нормативных принципах и о том, почему защита от перенапряжения так важна в жилищном строительстве.

Интеллектуальные решения по реконструкции для прокладки кабеля

Если вмешательство в первоначальную прокладку кабелей невозможно, OBO может предложить решения по реконструкции для интеллектуального и гибкого электроснабжения через плинтусы.

С помощью оригинальной системы «RAUDUO» возможна замена труб отопления с использованием запатентованного термобуфера даже в сочетании с электрическими кабелями.

Все из одного источника

Установки стали проще благодаря продуктам OBO

Мы можем даже больше: помимо продуктов для защиты от молний, ​​перенапряжения и пожарной защиты, OBO может предложить вам широкий ассортимент продукции для повседневных электроустановок — практичных, гибких и адаптированных к вашим требованиям.

К ним относятся соединительные коробки серии T, которые обеспечивают правильное решение для любых требований в жилых помещениях, или зажимы Quick для надежного крепления кабелей и электромонтажных труб. В сочетании с Quick pipe они представляют собой идеальное решение для быстрой установки на поверхность и беспроблемной последующей установки.
