Монтаж внутренних электропроводок: Монтаж внутренних электропроводок.

Требования к монтажу внутренних электропроводок

Опубликовано mensh — пт, 10/07/2011 — 10:16

Инженерные системы

Внутренние электропроводки должны выполняться в соответствии с требованиями ПУЭ. При выполнении электрических проводок марки проводов и кабелей и способы их прокладки должны соответствовать проекту и выбираться в зависимости от характера помещений или условий окружающей среды в них. Сечение токопроводящих жил проводов и кабелей должно определяться расчётом исходя из характера и величины нагрузки в соответствии с действующими техническими правилами и нормами и должно быть не менее, мм²:

Назначение	Медные	Алюминиевые
Для групповых и распределительных линий	1,0	2,5
Для линий к расчётному счётчику и междуэтажных стояков	2,5	4,0

Открытая прокладка незащищенных изолированных проводов в комнатах индивидуальных жилых домов и подсобных помещениях непосредственно по строительным поверхностям и конструкциям, на роликах и изоляторах во всех случаях допускается на высоте не менее 2,0 м от пола. Высота прокладки проводов (кабелей) в трубах, а также кабелей от уровня пола не нормируется. Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8–1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на подкладках из непроводящего материала толщиной не менее 10 мм. В чердачных помещениях могут применяться следующие виды электропроводок:

• открытые электропроводки, выполненные незащищёнными проводами в стальных трубах или кабелями в оболочках из несгораемых или трудносгораемых материалов, прокладываемых на любой высоте;
• электропроводки на роликах с одножильными незащищёнными проводами, прокладываемые на высоте 2,5 м.

Скрытые электропроводки выполняются в стенах и перекрытиях из несгораемых материалов на любой высоте. Открытые электропроводки чердачных помещений выполняются проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях зданий с несгораемыми перекрытиями при условии открытой прокладки их в стальных трубах или при скрытой прокладке в несгораемых стенах и перекрытиях. В жилых домах и хозпостройках питание стационарных однофазных электроприемников следует выполнять трехпроводными линиями от вводных (групповых, этажных) щитков до штепсельных розеток и светильников. Нулевой рабочий и нулевой защитный проводники должны иметь сечения, равные фазному сечению. При этом нулевой рабочий и нулевой защитный проводники не следует подключать на щитке под один контактный зажим. В цепях нулевых рабочих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей. Для каждой линии групповой сети отходящей от вводного (группового, этажного) щитка, следует прокладывать отдельный нулевой защитный проводник. При питании нескольких штепсельных розеток от одной групповой линии ответвления нулевого защитного проводника к каждой штепсельной розетке должны выполняться в ответвительных коробках или (при питании розеток шлейфом) в коробках для установки штепсельных розеток одним из принятых способов (пайка, сварка, опрессовка, специальные сжимы, клеммы и т.

п.). Последовательное включение в нулевой защитный проводник заземляющих контактов штепсельных розеток не допускается. В жилых помещениях без повышенной опасности поражения людей электрическим током заземление металлических корпусов подвесной осветительной арматуры допускается не производить. Прокладка нулевого защитного проводника от ответвительной коробки до светильников в этом случае может не производиться. При этом металлический крюк для подвески светильников должен быть изолирован. Для электроприемников с классом защиты 0 по электробезопасности с двухпроводными соединительными шнурами и двухштырьковыми вилками допускается установка двухполюсных розеток без заземляющих контактов с подключением их к фазному и нулевому рабочему проводнику трехпроводной розеточной линии. Применение имеющихся переносных электроприемников с металлическим корпусами, с двухпроводными соединительными шнурами и двухштырьковыми вилками (утюги, чайники, плитки, холодильники, пылесосы, стиральные и швейные машины и др. ) допускается (обеспечивает электробезопасность) только при условии установки на вводном (групповом, этажном) щитке УЗО. В детских комнатах и других помещениях в случае установки розеток на доступной для детей высоте розетки должны иметь защитные устройства, закрывающие штепсельные гнезда. Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий. В местах соединений и ответвлений жилы проводов и кабелей должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей. Изоляция жил кабелей, выведенных из концевой заделки, должна быть защищена от старения (покрыта изоляционным лаком или заключена в резиновые или поливинилхлоридные трубки). Соединения и ответвления проводов, проложенных в трубах, при открытой и скрытой проводке должны выполняться в соединительных и ответвительных коробках. Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям среды. Соединения и ответвления жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических коробках сваркой, опрессовкой или с помощью сжимов. В местах выхода из стальных труб провода должны быть защищены от механических повреждений оконцеванием труб втулками. Открытые проводки должны прокладываться с учетом архитектурных линий помещений (карнизов, плинтусов, углов и др.). Длина проводов во влажных, сырых и особо сырых помещениях (в туалетах, ванных комнатах, саунах и др.) должна быть минимальной. Проводники рекомендуется размещать вне этих помещений, а светильники — на ближайшей к проводке стене. В ванных комнатах, душевых, саунах и санузлах корпуса светильников с лампами накаливании и патроны должны быть выполнены из изолирующего материала. Установка розеток и выключателей в ванных комнатах, душевых, саунах и санузлах не допускается. Допускается, при необходимости, установка в ванной комнате розеток, дополнительных настенных светильников, устройств гидромассажа и других электробытовых устройств при условии, что на питающей ванну розеточной группе будет установлено электромеханическое УЗО с установкой по току утечки на землю не более 30 мА.

Скрытая проводка по нагреваемым поверхностям (дымоходам, боровам и др.) не допускается. При открытой проводке в зоне горячих трубопроводов, дымоходов и т.п. температура окружающего воздуха не должна превышать 35 °С. Проводки, прокладываемые за непроходными подвесными потолками и облицовочными стенами, рассматриваются как скрытые. Они выполняются за потолками и стенами из сгораемых материалов в металлических трубах. При этом должна быть обеспечена возможность замены проводов и кабелей. Крепление проводов металлическими скобами необходимо выполнять с изоляционными прокладками. Металлические скобки для крепления защищенных проводов, кабелей и стальных труб должны быть окрашены либо иметь иное коррозионно-стойкое покрытие. Провода, прокладываемые скрыто, должны иметь у мест соединения в ответвительных коробках и у мест присоединения к светильникам, выключателям и штепсельным розеткам запас длиной не менее 50 мм. Аппараты, устанавливаемые скрыто, должны быть заключены в коробки. Ответвительные коробки и коробки для выключателей и штепсельных розеток при скрытой прокладке проводов должны быть утоплены в строительных элементах зданий заподлицо с окончательно отделанной внешней поверхностью. Крюки и кронштейны с изоляторами закрепляются только в основном материале стен, а ролики для проводов сечением до 4 мм² включительно могут закрепляться на штукатурке или в обшивке деревянных зданий. Ролики и изоляторы в углах помещений устанавливаются на расстоянии от потолков или смежных стен, равном 1,5–2-кратной высоте ролика или изолятора. На таком же расстоянии от проходов через стены устанавливаются концевые ролики или изоляторы. Одножильные изолированные незащищенные провода должны быть привязаны мягкой проволокой ко всем роликам или изоляторам. Вязальная проволока в сырых помещениях и наружных проводках должны иметь противокоррозионное покрытие. Изоляция проводов в местах их привязки должна быть предохранена от повреждений вязальной проволокой (например, при помощи намотки на провод изоляционной ленты). Крепление незащищенных проводов к роликам или изоляторам (за исключением угловых и конечных) может выполняться также при помощи колец и шнура из светостойкого пластика (поливинилхлорида). Ответвление проводов выполняются на роликах или изоляторах. При пересечении между собой незащищенных изолированных проводов, проложенных на расстояниях один от другого менее допустимых для наибольшего сечения пересекающихся линий, на каждый из проводов одной из пересекающихся линий должна быть надета и закреплена во избежание перемещения неразрезанная изоляционная трубка. Пересечения плоских и однопроволочных проводов, прокладываемых непосредственно между собой, следует избегать. При необходимости такого пересечения изоляции провода в месте пересечения должна быть усилена тремя-четырьмя слоями прорезиненной или поливинилхлоридной липкой ленты. Проход через стены незащищенных изолированных проводов выполняется в неразрезанных изоляционных полутвердых трубках, которые должны быть оконцованы в сухих помещениях изолирующими втулками, а в сырых и при выходе наружу — воронками. При проходе проводов из одного сухого помещения в другое все провода одной линии допускается прокладывать в одной изоляционной трубе. При проходе проводов из сухого помещения в сырое, из сырого помещения в другое сырое и при выходе из помещения наружу каждый провод должен прокладываться в отдельной изоляционной трубке. При проходе проводов в сырое помещение иной температурой, влажностью и т.п. воронки должны быть залиты с обеих сторон изолирующим компаундом. При выходе проводов из сухого помещения в сырое или наружу здания соединения проводов должны выполняться в сухом помещении. Проход защищенных и незащищенных проводов и кабелей через междуэтажные перекрытия должен выполняться в трубах или проемах. Проход через междуэтажные перекрытия скрученными проводами запрещается. Проход проводов через междуэтажные перекрытия допускается выполнять в изоляционных трубах в стене под штукатуркой. Изоляционные трубы должны быть заделаны заподлицо с наружными краями втулок и воронок. Радиусы изгибы незащищенных изолированных одножильных проводов должны быть не менее 3-кратного наружного диаметра провода. Для управления освещением применяются однополюсные выключатели, которые следует устанавливать в цепи фазного провода. Выключатели рекомендуется устанавливать на стене у дверей со стороны дверной ручки. Допускается установка под потолком при управлении при помощи шнура.

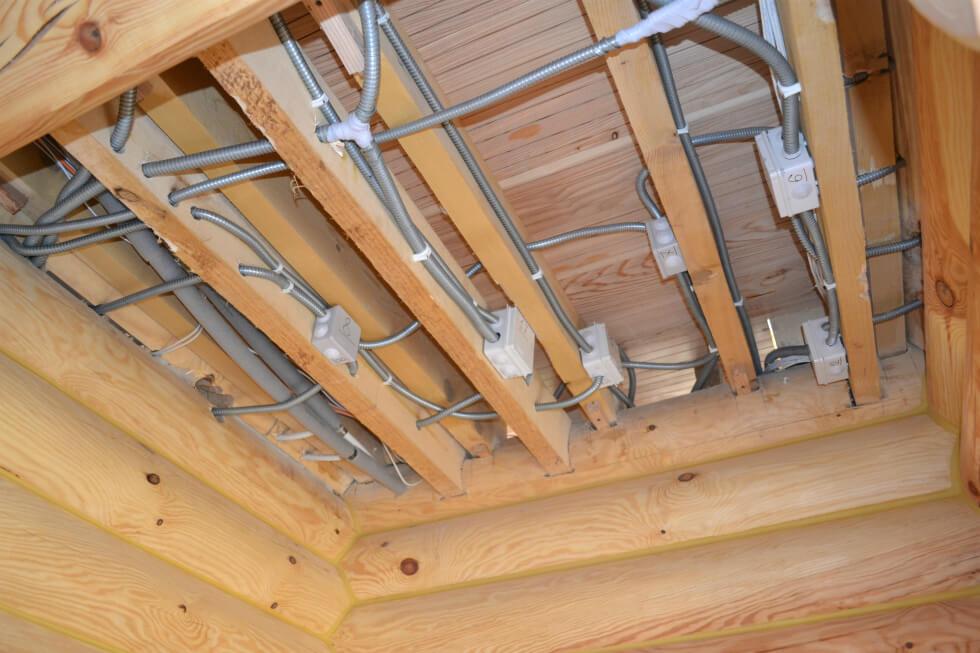

Внутренний монтаж электропроводки в доме и квартире

На начальном этапе внутренних отделочных работ частных домов и квартир в многоэтажках проводятся электромонтажные работы. Поскольку в современном строительстве широко используются газобетонные блоки, то внутренний монтаж электропроводки не сильно отличается в квартирах и домах. В современных условиях и по количеству электрических приборов в помещениях эти жилища также равноценны. Разве что необходимо предусмотреть при электромонтаже наличие электрической плиты.

Разница наблюдается в требованиях к электропроводке в деревянных домах, но это совершенно отдельная тема. Отличие монтажа в домах и квартирах все же существует — это ввод электропитания, которое в частный дом поступает по воздушной линии на входной электрощит, а в квартиру — по кабельной линии с этажного щитка на внутренний.

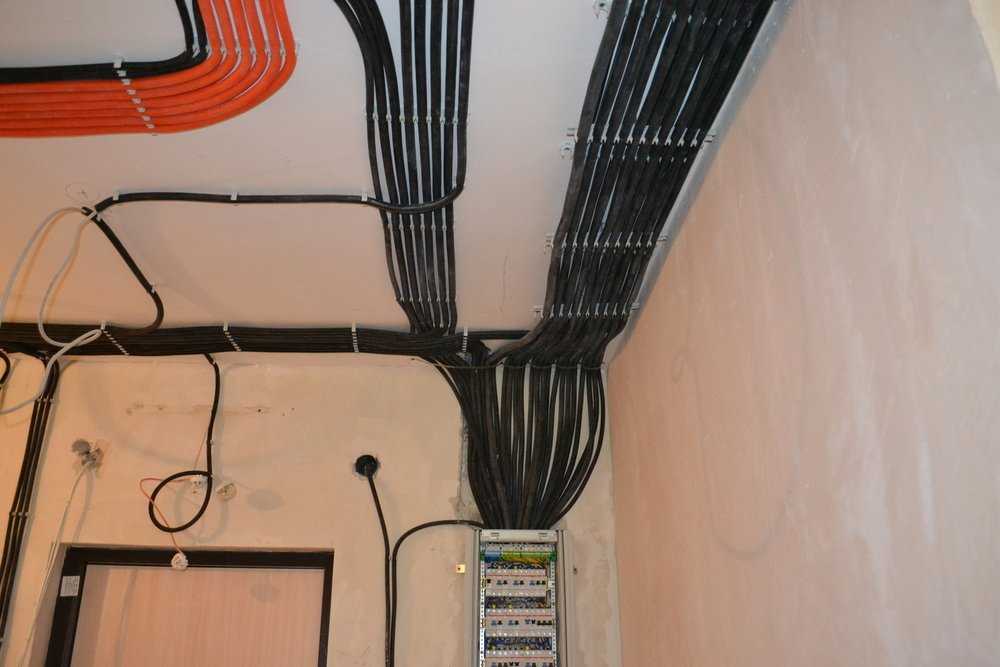

От внутреннего щита идет распределение линий по всем комнатам. Чтобы осуществить разводку, ничего не упустив, нужно разработать план расположения всех электроприборов и разметки под прокладку проводов. На всех стадиях работ следует придерживаться этого плана, а также, правил монтажа, чтобы эксплуатация электрической системы была в последующем безопасной.

КУПИТЬ ВСЕ ДЛЯ ЭЛЕКТРИЧЕСТВА И ОСВЕЩЕНИЯ

Разметка помещений под электрическую разводку

Разметка стен и потолка под монтаж всей электрической системы квартиры или дома — важный этап, занимающий не менее одного дня. Фактически, это перенос чертежа плана на конструкцию здания. Если профессиональные строители используют для этого специальные приборы, такие, как лазерные уровни, то всем остальным подойдут длинная линейка или рулетка, уровень и отвес, карандаш или маркер для нанесения линий.

Вам предстоит обозначить не только центры, где будут установлены розетки, выключатели, светильники, распределительные коробки и щиток, но и их габаритные размеры. При разметке следует учесть толщину штукатурки, навесного потолка, напольного покрытия, поскольку эти конструкции сокращают пространство и оказывают влияние на точность размеров до точек крепления розеток и других элементов.

Проводка должна быть выполнена по строго горизонтальным и вертикальным направлениям, под прямым углом, поскольку произвольную скрытую проводку невозможно отследить в дальнейшем, чтобы не повредить при сверлении под крепеж навесных предметов.

Обязательно учитывайте требования СНиП и ГОСТ, а также ПУЭ (правила устройства электроустановок) по расстояниям элементов от пола, стен, потолка, значения которых указаны на рис №2. Количество розеток в комнатах: одна штука на 6 м², кроме кухни, где все зависит от числа используемых приборов.

Штробление и сверление

Поскольку в домах из кирпича или газобетона сегодня в основном используется скрытая проводка, то после разметки приступают к штроблению в стенах канавок и отверстий под выключатели, розетки, распределительные коробки. Для этого используют мощный перфоратор с насадкой-коронкой.

Между отверстиями в стенах прокладываются канавки (штробы) глубиной 20 мм и шириной, которая учитывает суммарную толщину проводов. На потолке провод к светильнику либо укладывается в небольшую канавку, либо скрывается навесным потолком. Если перекрытия внутри пустые, то провод можно спрятать там.

Кроме перфоратора, возможно, придется использовать и болгарку. Эти инструменты должны быть с функцией пылеудаления, чтобы к ним можно было подключить пылесос. В противном случае, не удастся минимизировать огромное количество пыли, образующейся при штроблении. После штробления устанавливаются подрозетники, распределительные коробки и клипсы для крепления провода, если он находится в гофрорукаве.

Прокладка кабелей — нужен ли гофрорукав?

Зачастую кабели укладывают в штробы без оболочки. Что же об этом говорится в своде правил СП 256.132 5800. 2016? Если сформулировать коротко, то там указано: прокладка голых кабелей на скобах под штукатурку допускается, когда строительные конструкции представляют собой негорючие материалы.



Если такой вариант в правилах допускается, то кабель с защитой в виде гофрорукава рекомендуется. Выбирать вам, но практика показывает, что кабель в гофре — это более долговечный и эстетичный монтаж.

Количество кабельных трасс и виды кабеля

Не так давно при монтаже электрических систем в комнаты дома или квартиры проводили по две кабельные трассы — к розеткам и освещению. Сегодня норма — минимум три трассы. Жаркое лето в последние годы заставляют устанавливать кондиционеры, практически, в каждом помещении. Кухня — особый случай, здесь самое большое энергопотребление. Кроме розеток могут быть установлены электроплита, посудомоечная машина, вытяжка, другие приборы. Возможны отдельные линии на каждый блок розеток. Тогда энергоемкие устройства — тостеры, чайники, хлебопечки не выбьют автомат.



Две основные марки трехжильного кабеля, используемые для разводки в жилых помещениях — ВВГнГ- LS и NYM. В каждом конкретном случае, в зависимости от нагрузки, должно быть подобрано сечение провода:

• для самых мощных приборов — водонагревателей (особенно проточных), электроплит (или электропанелей варочных) применим кабель сечением 6 мм²;
• к духовке следует подвести кабель с поперечным сечением 4 мм²;
• к кондиционерам и розеткам — 2,5 мм²;
• к осветительным и маломощным приборам — 1,5 мм².

Важный узел — распределительная коробка

Все провода, проложенные в доме, соединяются в специальных распаечных коробках. Они должны не портить интерьер и быть в свободном доступе. Для этого их устанавливают в специальных подрозетниках с большим углублением: 45 или 60 мм. Некоторые производители выпускают расширенные монтажные коробки, в которых отлично размещаются провода с запасом и соединительные клеммы.



Существует несколько вариантов коммутации проводов в распределительной коробке:

• пайка;
• зажим клеммами;
• опрессовка;
• сварка.

Для домов и квартир лучше использовать два способа. Первый — это сварка проводов с предварительной накруткой, которая обеспечивает максимально надежное соединение. Второй — быстрая и качественная коммутация самозажимными клеммами. Это не столь надежно, как при сварке, но применяется часто, благодаря простоте и скорости монтажа. При этом необходимо приобрести хорошие клеммы. Опытные специалисты используют их для групп освещения, а для остальных групп проводки — сварку. Важно, в первую очередь, прийти к безопасному решению, а уже затем решить вопрос о прочности и стоимости

Вводный щиток

После разводки кабеля, соединения его в распределительных коробках, можно приступить к монтажу светильников и заняться вводным щитком. Его корпус легко приобрести в нашем интернет-магазине стройматериалов Кузьмич24, где представлена продукция проверенных фирм-изготовителей — ABB, Tekfor, Legrand и других. В частном доме, где питание подключается по воздуху, вводный щит вместе со счетчиком устанавливается на улице. В квартире чаще всего выполняют скрытый монтаж щитка в стене, на высоте не более 1,7 м до верхней стенки корпуса. Его размещают недалеко от входа, ближе к вводному кабелю.



Составляющие электрощита:

• специальная DIN-рейка из металла, которая крепится к корпусу. При необходимости ее можно укорачивать или удлинять. На ней с помощью защелок устанавливают автоматы защиты для каждой кабельной линии;
• распределительные шины для нулевых и заземляющих проводов;
• автоматические выключатели, количество которых соответствует числу линий к электроприборам, а их номиналы зависят от мощности этих приборов;
• соединительные провода марки ПВ-3;
• счетчик, если разводка осуществляется в частном доме.

Элементы защиты на DIN-рейке устанавливаются в следующем порядке: вводной автомат, УЗО (устройство защитного отключения), остальные автоматы.

После монтажа всей системы следует вызвать работника энергосбыта, который выполняет подключение счетчика, он запишет начальные показания, от которых вы будете отталкиваться в оплате за электроэнергию. В нашем магазине представлен обширный раздел «Электрика и освещение», где можно приобрести все составляющие элементы для монтажа электропроводки в вашей квартире или доме.
