Проводка в полу: подробная инструкция + фото
Содержание
- 1 Проводка в полу: плюсы и минусы
- 2 Где использовать проводку в полу
- 3 Основные правила монтажа
Проводка в полу считается достаточно популярным способом монтажа. Этот способ используют не все, но он также считается популярным. Выбирать или нет, этот способ прокладки кабеля решать только вам.
Здесь вы узнаете, как сделать проводку в полу. Мы представили для вас подробное описание всех этапов работы. Также вы можете просмотреть все преимущества и недостатки этого способа прокладки.
Проводка в полу: плюсы и минусы
Перед тем как провести монтаж проводки в пол вам обязательно необходимо изучить плюсы и минусы этого способа.
Проводка в полу имеет ряд плюсов, к которым относят:
- Надежная безопасность. Если вы решите провести проводку под полом, тогда у вас не возникнет ситуации, когда вы случайно можете пробить проводку гвоздем или перфоратором.
- Значительная экономия. Для того чтобы провести правильный монтаж проводки в полу вам потребуются минимальные растраты. Сэкономить свои средства вы можете на длине кабеля.
- Простота электромонтажных работ. Вам не нужно делать ничего сложного. Все что от вас может потребоваться так это положить кабель в гофрированную трубу.
Кроме плюсов можно также выделить и минусы, которым относятся:
- Сложность замены электропроводки. При возникновении поломок вам сложно будет добраться до проблемного участка.
- Высокие растраты на покупку гофрированной трубы.
Проводка в натяжном потолку монтируется подобным способом.
Где использовать проводку в полу
Проводка в деревянном полу необходима в двух случаях. Первый случай – это когда вы приобрели себе новую квартиру. Довольно часто в новых помещениях застройщики разводят проводку по полу.
Чтобы не выполнять штробление стен, вам необходимо просто вывести кабель для розеток и выключателей.
Вторая ситуация считается более актуальной. Когда вы проводите электрическую проводку в деревянном доме, тогда вам следует выбирать делать ретро проводку или размещать провод в кабель каналах. Оба способа считаются плохими. Электрическая проводка в полу деревянного дома позволит одновременно решить эту проблему. Благодаря этому способу проводку можно разместить практически в любой комнате.
Основные правила монтажа
Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:
- При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
- Гофрированная труба не должна заполняться больше чем на 40%.
- Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
- При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.
- Нельзя создавать больше двух поворотов кабеля.
- Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
- Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
- Нельзя накладывать трассы друг на друга.
Читайте: проводка в гипсокартоне.
Как вести проводку: по полу или потолку?
Наверх
10. 06.2020
Автор: CHIP
1 звезда2 звезды3 звезды4 звезды5 звезд
Как вести проводку: по полу или потолку?
3
5
1
7
8
В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.
Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.
Эксплуатация
Медь или алюминий: что лучше всего подходит для проводки?
Монтаж по потолку
В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.
Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже).
Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.
Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.
Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.
Монтаж по полу
Иногда проще и правильнее сделать разводку по полу.
Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.
Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.
Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.
А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.
Какой монтаж проводки дешевле: на полу или по потолку?

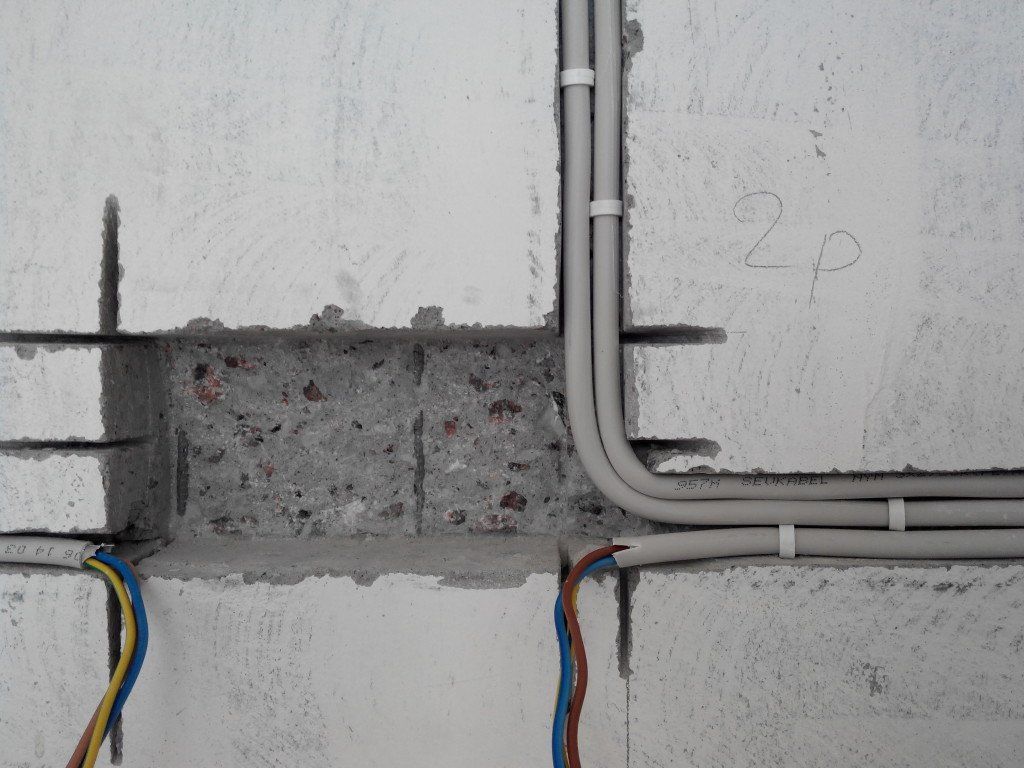

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м2):
Общая длина кабелей по полу составила 2045 м, из них:
- NYM 3*6 — 15 м.
- NYM 3*4 — 70 м.
- NYM 3*2,5 — 610 м.
- NYM 3*1,5 — 600 м.
- NYM 5*1,5 — 100 м.
- ПВЗ 1*4 — 55 м.
- ПВЗ 1*6 — 45 м.
- TV кабель — 100 м.
- UTP кабель — 450 м.
Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.
Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:
- NYM 3*6 — 18 м.
- NYM 3*4 — 70 м.
- NYM 3*2,5 — 810 м.
- NYM 3*1,5 — 780 м.
- NYM 5*1,5 — 140 м.
- ПВЗ 1*4 — 55 м.
- ПВЗ 1*6 — 45 м.
- TV кабель — 100 м.
- UTP кабель — 470 м.
В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб. Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.
Домашним мастерам на заметку:
- Одножильный или многожильный провод: какой лучше взять для домашней проводки?
- Почему проводку не кладут «по диагонали»?
Теги электропроводка
Автор
Антон Гладышев
Была ли статья интересна?
Поделиться ссылкой
Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных
Рекомендуем
Обзор планшета HONOR Pad 8: большой экран и 8 динамиков
Обзор умных колонок SberBoom и SberBoom Mini
Топ-5 игр из AppGallery в 2022 году
Как искусственный интеллект помогает врачам лечить пациентов
Во сколько пойдет дождь и когда сажать рододендрон: необычные прогнозы Яндекс Погоды
8 нескучных подарков на 8 марта
Лучшие бюджетные роботы-пылесосы: топ-8 в 2023 году
Полный гид по приборам для укладки волос: как делать разные прически
Макросы для клавиатуры и мыши: что это и как их создать
Реклама на CHIP Контакты
Электропроводка в полу: преимущества, нормы, правила монтажа
Одним из вариантов разводки электричества в доме и квартире является монтаж электропроводки в полу своими руками. Такой способ прокладки кабеля от распределительного щита используют далеко не все. Чтобы вы сами решили, стоит ли выбирать этот вид скрытой проводки и можно ли его вообще использовать, далее рассмотрим особенности всех этапов работ, а также преимущества и недостатки разводки поэтажной проводки.
- Взвешивание «ЗА» и «ПРОТИВ»
- Где лучше использовать?
- Правила установки
Взвешивание «ЗА» и «ПРОТИВ»
Для начала поговорим о преимуществах и недостатках прокладки проводки внутри пола.
Среди преимуществ этого типа проводки:
- Безопасность проводки. Если вы решили провести электричество под полом, маловероятно, что вы случайно забьете гвоздь в кабель или засеете перфоратором токоведущие жилы.
- Прибыльность. Спорный вопрос стоит между дороговизной денег на монтаж электропроводки в полу, и, наоборот, рентабельностью этой идеи. К плюсам можно отнести значительную экономию кабеля, так как он будет протягиваться не по периметру помещения (по стенам от одной к другой), а под стяжкой, по кратчайшему пути к розеткам и выключателям, как показано на фото.
Обратите внимание, что прокладка кабеля в полу экономически оправдана в основном при расположении розеток на высоте 20-30 см от пола.
- Простота электромонтажных работ. За исключением заливки стяжки ничего сложного делать не придется. Все, что нужно — продеть кабель в гофру или трубу, надежно зафиксировать проводку на полу и вывести все концы в «электрические точки» для подключения.
Что касается минусов, то отрицательными сторонами монтажа проводки под полом являются:
- Сложность ремонта и замены проводки. При обрыве цепи (из-за грызуна, брака или повреждения монтажа) проблемный участок найти не удается. Все, что вы можете сделать, это вытащить кабель и заменить его новым, и то, если до этого установка производилась в гофру достаточного диаметра или в трубы.
- Повышенные затраты на покупку гофры и ремонт настила (если вдруг для доступа к поврежденному участку придется разбивать бетонную стяжку).
Как видите, у прокладки кабеля под полом есть как положительные, так и отрицательные стороны, поэтому перед проведением проводки под полом необходимо серьезно взвесить все «за» и «против».
Где лучше использовать?
Есть две ситуации, когда целесообразно прокладывать электропроводку в полу. Первый – если вы купили квартиру в новостройке. Очень часто застройщики сдают жилые помещения без ремонта, в которых вся электропроводка выложена гофрой на полу, как на фото ниже.
Чтобы не выполнять трудоемкую штробление стен, можно просто залить стяжку и вынуть кабель для подключения ко всем розеткам и выключателям. У такого решения проблемы есть очень существенное преимущество — кабель можно спрятать и провести ровно до правильном месте, не нарушая целостности стен.
Видеообзор напольного варианта скрытой проводки без распайочных коробок
Вторая ситуация более актуальна. При монтаже электропроводки в деревянном доме приходится выбирать: либо делать ретро-проводку, стоимость которой намного выше. Либо проводить прокладку кабеля в специальных кабель-каналах, которые не очень удачно дополняют интерьер деревянных частных домов. Итак, электропроводка в полу позволяет «убить двух зайцев»: спрятать кабель под деревянным полом и одновременно провести электричество во все необходимые зоны помещений.
Правила монтажа
Итак, мы подошли к самой важной части статьи, в которой расскажем, как самостоятельно провести электропроводку в полу. Чтобы электричество в частном доме или квартире было безопасным, учитывайте следующие нормы и рекомендации по электромонтажным работам:
- Под бетонную стяжку кабель укладывается в гофру или стальную трубу, последний вариант особенно подходит для разводки под деревянный пол. В любом случае лучшее решение для защиты от воспламенения и от грызунов – стальная труба. При монтаже за покрытиями из горючих материалов и на них применять только кабели с оболочкой из негорючих материалов типа ВВГнг-LS.
- Пол не должен иметь перекосов. Все соединения электрических проводов должны быть в распределительных коробках, выведенных над полом. Если это правило невозможно выполнить, сделайте распределительную коробку с смотровой крышкой в полу.
Обязательно отметьте это место на схеме, чтобы в дальнейшем можно было быстро найти этот электрический узел.
- При прокладке провода в полу гофру следует заполнять не более чем на 35-40%, согласно ПУЭ п. 2.1.61 (глава 2.1 ПУЭ).
- Количество витков не регламентировано нормативными документами, но имейте в виду, что если вы хотите заменить кабель в гофре, то даже при 2-х витках на 90 градусов сделать это будет очень сложно.
- Если вы решили провести проводку по деревянному полу, то не нужно делать это прямо по лагам. Лучше создать специальные технические отверстия, через которые проденьте гофру, как показано на фото.
- При прокладке электропроводки под деревянным полом обязательно обработайте древесину средствами против горения.
- Толщина стяжки по гофру должна быть не менее 30 мм.
- Старайтесь не делать перехлест дорожек (пересечение), так как в этом случае вам придется увеличивать толщину бетонной стяжки для разводки в полу.
- Даже при прокладке в гофре переходы кабеля через стены, перегородки, бревна и т. п. выполняются в металлических рукавах (отрезках труб), в крайнем случае — в пластиковых.
Учитывая эти нормы и правила, вы легко сможете сделать безопасную проводку под полом. Процедура может быть разной: либо вы сначала создаете сеть труб, в которые потом будете протягивать кабель, либо сразу прокладываете трассы с кабелем внутри. Главное, учтите важный момент – перед заливкой бетонной стяжки или набивкой досок на лаги проверьте готовую электросеть мультиметром на предмет короткого замыкания и обрыва. Если вы все сделали правильно, можно переходить к укладке напольного покрытия и подключению розеток, выключателей, светильников.
Вот и все, что я хотел вам рассказать о том, как сделать электропроводку в полу своими руками. Как видите, у этого варианта разводки есть как преимущества, так и недостатки. Если вы устанавливаете натяжные или натяжные потолки – практичнее и ремонтопригоднее будет проложить проводку по потолку.
Аналогичные материалы:
- Типовая схема электропроводки в 3-х комнатной квартире
- Как рассчитать количество кабеля на дом
- Как провести электропроводку в трубах
Видеообзор напольного варианта скрытой проводки без распайочных коробок
Опубликовано: Обновлено: 26.02.2019 2 комментария
Как проложить провода в существующих стенах и полах
Поиск
Дом Пол Как проложить провода в существующих стенах и полах
Провода, идущие по полу, некрасивы и могут представлять угрозу безопасности.
Нужна новая телефонная розетка в спальне или установка колонок для домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего прокладывать провода внутри стен или под полом.
Прокладка электропроводки в новой конструкции до укладки гипсокартона проще простого по сравнению с протаскиванием их через существующие стены и полы. Но с тщательным планированием, несколькими специальными инструментами и правильными методами прокладка проводов в стене вашего дома может быть проще, чем вы думаете.
Если вы не готовы к такой задаче, подумайте о том, чтобы проложить провода в специальных полых молдингах, которые заменяют стандартные молдинги короны или четверть круга.
Инструменты
Рыболовная лента
Инструменты, необходимые для прокладки проводов:
- Сверла и сверла
- Поиск шипов
- Рулетка
- Фонарик
- Пила для гипсокартона
- Рыбья лента или проволочная вешалка
- Изолента
- Леска и грузик
Прежде чем приступить к работе
- Проверьте строительные нормы и правила: В большинстве районов домовладельцам разрешается прокладывать собственную низковольтную проводку, такую как телефонные линии, компьютерный сетевой кабель и провод громкоговорителей, но проверьте это на всякий случай.
- Выберите правильный провод или кабель: Убедитесь, что вы используете внутристенную проводку с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
- Отключите питание: Всегда выключайте выключатели в электрической коробке перед началом работы, чтобы снизить вероятность поражения электрическим током в случае случайного разрезания или сверления существующей проводки.
- Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки по соображениям безопасности и для уменьшения помех.
- Выбор стен: По возможности прокладывайте электропроводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.
Планирование
Начните с выбора наилучшего места для нового провода. Обратите внимание на существующие электрические розетки и убедитесь, что вы находитесь на безопасном расстоянии (следующая стойка или больше), чтобы избежать помех или ударов по существующим проводам.
Проверьте чердак на наличие невидимых проблем, таких как трубы и провода, скрытые в стене.
Затем осмотрите место с чердака, подвала или подвала, чтобы убедиться, что оно доступно и не имеет скрытой проводки или сантехники. Также может быть хорошей идеей просканировать стену с помощью металлоискателя для обнаружения препятствий, таких как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.
После того, как маршрут будет составлен, рассчитайте необходимое количество проводов или кабелей. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и дополнительные 10% или около того для неожиданных проблем или препятствий. Последнее, чего вы хотите, — это проиграть, так что допускайте лишнее и следуйте старой поговорке «семь раз отмерь и один раз отрежь».
Как ловить провода
- Когда вы будете готовы начать, выключите питание и используйте искатель стоек, чтобы найти открытый участок в стене между стойками.
- Просверлите небольшое направляющее отверстие в том месте, где будет выпускное отверстие, и с помощью выпрямленной металлической вешалки нащупайте внутри стены любые непредвиденные препятствия. Если вы ищете предлог для приобретения новейшего высокотехнологичного инструмента, инспекционная камера с кабелем, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
- Если все выглядит хорошо, увеличьте отверстие для провода или розетки. Обязательно используйте розетки, предназначенные для крепления к существующей стене, но не устанавливайте их до тех пор, пока не будет проложен провод.
- Теперь поднимитесь на чердак или спуститесь в подвал или подполье и просверлите отверстие в верхней или нижней пластине стены в той же полости стены, что и розетка.
- Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете с чердака, вы можете бросить утяжеленную нить в полость стены, затем прикрепить к ней проволоку и протянуть ее.
- Протяните провод или кабель к месту назначения. Это может включать в себя ловлю его через другую стенную полость или небольшое отверстие, просверленное в полу.
- Пропустите провод через заднюю часть распределительной коробки, вставьте коробку в стену и закрепите ее на месте.
- Зачистите провода и подсоедините их к настенной розетке или протяните их к устройству.
Вырежьте в стене отверстие для выхода. Просверлите отверстие в стеновой пластине.
Просверлите целевое отверстие в полу. Пропустите провод через отверстие.
Очистка
Если вы просверлили пилотные отверстия, которые не сработали, заделайте их каплей шпаклевки. Отшлифуйте заплату до гладкости, когда она высохнет, и подкрасьте соответствующей краской.
