схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Для чего нужна схема разводки?
• Разделение электропроводки на группы (линии)
  • Стационарная бытовая техника
  • Выделенная линия для кухни
  • Одна или несколько осветительных групп?
  • Помещения с повышенной влажностью
• Обзор схем электропроводки для жилых помещений
  • Вариант #1: однокомнатное жилье или студия
  • Вариант #2: 2-, 3-комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

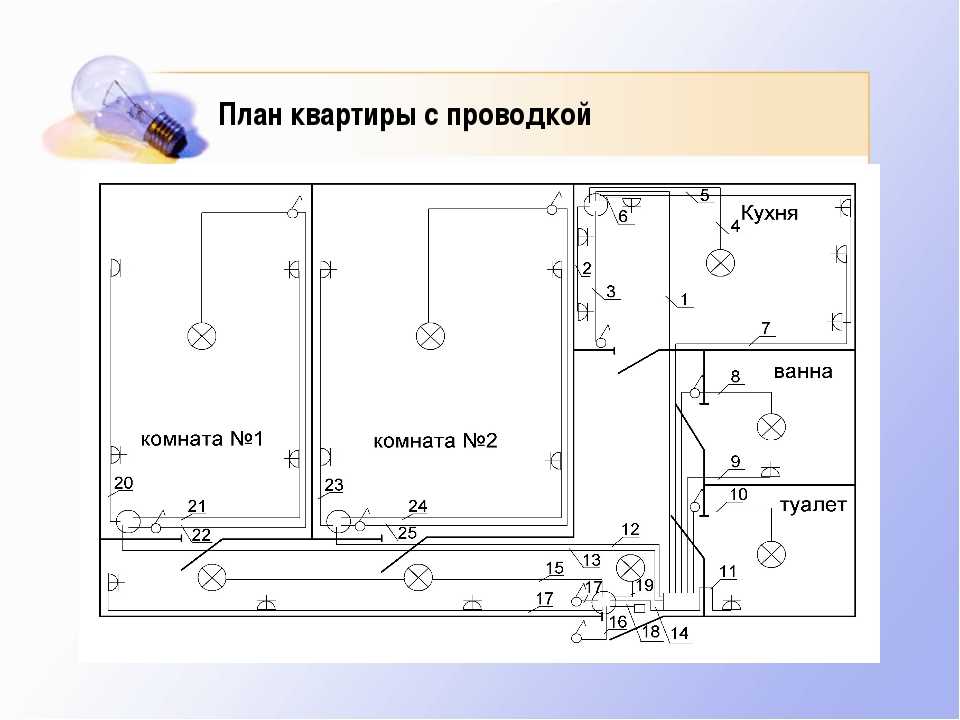

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

• Выбор способа прокладки электропроводки в квартире
  • Открытая проводка
  • Скрытая проводка
• Расчет и выбор схемы электроснабжения
  • Расчет проводки
  • Выбор схемы электропроводки
• Монтаж электропроводки
• Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А.
  При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не сращивайте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

• Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
• Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
• Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Популярные видео

ⓘ

Сообщество и дом для дома.

1. Дом
2. 3D-план дома
3. План электроснабжения

Просмотр бесплатного программного обеспечения Kozikaza для проектирования электрооборудования

Инструмент, созданный, чтобы помочь вам разработать план электроснабжения вашего дома

Электричество? Kozikaza поможет вам с совершенно бесплатным программным обеспечением для проектирования дома, доступным онлайн и простым в использовании.

Придумать план электроснабжения здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите заняться этим в одиночку, вам может пригодиться виртуальный план электроснабжения . поставить розетку? Как мне оптимально подключить спот и его элементы управления? Как я могу быть уверен, где находится различное электрооборудование? Если у вас есть эти вопросы, наша программа для создания электрических планов для вас!

Независимо от того, проводите ли вы ремонт электрооборудования в старом доме, чтобы привести его в соответствие с последними электротехническими стандартами, или создаете электроустановку нового дома, это позволит вам просто работать над своим планом. чтобы протестировать различные варианты и выбрать тот, который лучше всего подходит для ваших нужд.

Создайте свой план электроснабжения

100 % бесплатно — 100 % онлайн

От плана дома до электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью программного обеспечения Kozikaza

Наши архитекторы разработали для вас бесплатное, полное 2D и 3D программное обеспечение для проектирования домашнего плана. Это позволяет вам создать свой виртуальный дом и напрямую интегрировать свой план электроснабжения .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна и обустроив его комнату за комнатой, используя наш каталог 3D-объектов, вы можете перейти к плану электрической разводки.

Затем добавьте различные элементы в свой план, используя электрические символы : розетка, телефонная розетка, cmv, выключатель, точки освещения, электрощит, радиатор. .. Затем в несколько кликов представьте символических связей между электрическими элементами и их командами.

Результат: всего за несколько кликов вы создадите план электроустановки вашего дома и сможете спокойно приступать к электромонтажным работам! С Kozikaza легко создать схему электроснабжения!

Полнофункциональное программное обеспечение для простого проектирования электрической схемы вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома в нашем программном обеспечении CAO . Вы найдете, например, следующие символы: электрический распределительный щит, символ высокой электрической розетки, низкий электрический выход, мультимедиа , одинарный и двойной переключатель, с кнопкой или переключателем со световым индикатором и т. д.

• Бесплатно

  Бесплатное программное обеспечение с неограниченным количеством планов


• Простой

  Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения


• Онлайн

  План доступен без загрузки программного обеспечения

Создайте свой план электроснабжения

Шаги для разработки плана электроустановки дома:

• Шаг 1: Создайте план a3.

  Спроектируйте и организуйте свой дом:

  Разместите все необходимые электрические компоненты: мебель, бытовую технику, электроприборы и т. д.

• Шаг 2: Составьте план электроснабжения

  Перейти к электрической схеме в меню здания:

  Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

• Шаг 3: Персонализируйте свои электрические компоненты

  Вы можете изменить свойства компонентов:

  Высота установки, ток и т. д.
  Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком мыши

• Шаг 4: Создать группу элементов

  Создать группу элементов:

  Легко группируйте различные электрические элементы, которые вы хотите добавить в план

• Шаг 5: Получите список электрических элементов

  Получите сводку всех элементов вашего плана:

  С помощью списка покупок Kozikaza получите доступ к списку покупки, которые вы должны сделать для своего проекта.

• Новый инструмент


  3D Plan
  , эффективный и
  реалистичный Design my
  Electrical Installation

Пример планов электроснабжения дома, разработанных с помощью нашего программного обеспечения для электроснабжения

С нашим бесплатным программным обеспечением для электромонтажа воплотите в жизнь свои проекты без ограничений! Работайте над всеми планами различных электрических установок вашего дома: планом вашего электрического щита или электрическим планом вашего освещения и ваших различных источников света, ваших выключателей и дистанционных выключателей.
Легко управляйте связями между символами, чтобы оптимизировать ваши электрические соединения: несколько соединений электрического щита, соединение электрической розетки или соединение выключателя.
Легко моделируйте электрическую схему тумблера со связями между электрическими элементами для представления проводки: например, подключите два переключателя к лампе.
Таким образом, вы можете сделать все свои электрические схемы всего за несколько кликов!

• Обзор плана электропроводки дома, спроектированного на Козиказе

  План электропроводки индивидуального дома:

  Это пример полной схемы электропроводки первого этажа дома. Показаны все электрические элементы, включая:

  • электрическая панель, подключенная к каждому элементу электрической системы
  • различные точки освещения, подключенные к выключателям
  • электрические розетки для вашей электроники и т. д.
• Обзор схемы электрической панели, разработанной на Kozikaza

  Схема электрической панели:

  Вы также можете начертить соединения электрощита с различными элементами. Вот для примера мы показали схему «коридорного света» путем подключения электрического щитка к прожекторам.

• Обзор кухонной электроустановки, разработанной на Kozikaza

  Кухонная электрическая схема:

  Эта схема была разработана с помощью нашего программного обеспечения и включает в себя все основные элементы кухонной электроустановки:

  • розетки для ваших приборов: морозильник, холодильник , электроплита, духовка, вытяжка, посудомоечная машина и др.:
  • электрические розетки для подключения мелкой бытовой техники
  • споты и подвесы с выключателями для управления ими
• Обзор плана электропроводки ванной комнаты, разработанного на Kozikaza

  Электромонтаж ванной комнаты:

  Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

  • прожекторы для ванной комнаты и настенный светильник, подключенный два выключателя
  • электрические розетки для небольших электроприборов
  • электрические розетки для стиральной машины и сушилки

Я разработал свою электрическую схему с Kozikaza, графический интерфейс удобен и интуитивно понятен.
