Электротехнический плинтус с кабель-каналом: типы, установка, прокладка кабелей
Можно протянуть несколько проводов или модернизировать проводку, используя плинтусные кабель-каналы. Это специальные изделия, которые называют еще электротехническими плинтусами. Это неидеальное решение, но неплохое.
Содержание статьи
- 1 Проводка в плинтусе: плюсы и минусы
- 2 Пожаробезопасность
- 3 Виды плинтусов с кабель-каналами
- 4 Прокладка проводки в плинтусах: как и когда делать
- 5 Установка плинтуса с кабель каналом
- 5.1 Со съемной крышкой
- 5.2 Электротехнический плинтус со съемной лицевой частью
- 5.3 Как ввести и вывести кабель из плинтусного кабель-канала

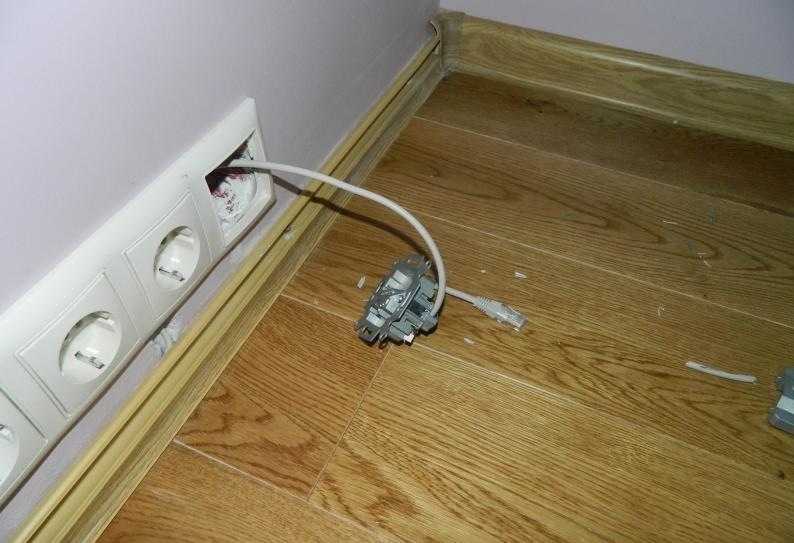

- 5.4 Розетки на плинтусе
Проводка в плинтусе: плюсы и минусы
Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:
- Открытым способом.
Это ретро-проводка и кабель-каналы. - Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.
Это ретро-проводка и кабель-каналы.Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.
Электропроводка под плинтусомИтак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.
Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.
Плинтуса для укладки проводов могут быть не только из ПВХЕще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см.
Так что участки небольшие, но кабели/кабель-каналы все равно будут.
Пожаробезопасность
Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.
Электробезопасность гарантирована при соблюдении условий эксплуатации кабелейНу, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.
Виды плинтусов с кабель-каналами
Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь).
Не так давно появились плинтуса с каналами для кабелей из полиуретана.
Могут быть они двух конструкций:
- Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей.
Прокладка кабеля в плинтусе с кабель-каналом: один из типов
- Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.
Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.
Прокладка проводки в плинтусах: как и когда делать
В общем-то, проводка в кабель-канале удобная вещь.
Но до тех пор, пока не начинаешь думать как же все осуществить. По технологии устанавливаются подрозетники, гофра к ним до того, как стены прошпаклевали. А электротехнический плинтус монтируется уже после того, как стены отделаны полностью и даже после того, как уложено напольное покрытие. Явное несоответствие. Если вы только планируете ремонт, то именно так и стоит поступить. Сначала установить розетки и выключатели, провода на потолке к светильникам. Подключить к ним провода и уложить в гофру. А ее вывести из стены на уровне плинтуса. И при монтаже гофру вводить в электротехнический плинтус. Тогда проблем с вводом и выводом кабеля не будет.
Если же ремонт окончен и модернизируется только проводка, стоит решить, как будете тянуть провода к розеткам: поверху просто кабелем или в кабель-каналах малого сечения. Иначе провода к розеткам и выключателям не дотянуть.
Установка плинтуса с кабель каналом
Ранее мы уже рассказывали об установке напольных плинтусов.
Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.
Со съемной крышкой
Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.
Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.
Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезыДля оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают.
Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.
Укладка кабелей в плинтуса тоже имеет свои особенностиОдин нюанс. После укладки проводов, крышку не всегда легко поставить на место. Она может упираться в кабель, что мешает ей защелкнуться. Попробуйте уложить кабель в саму крышку, так будет проще ее закрыть.
И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.
Электротехнический плинтус со съемной лицевой частью
При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа.
Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».
Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.
Как ввести и вывести кабель из плинтусного кабель-канала
При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик.
В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.
Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.
Розетки на плинтусе
Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа.
Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.
Можно также купить специальные розетки для установки на плинтус. Есть они в магазинах, торгующих электрикой. По цене разброс большой. Установить их можно на самый обычный ПВХ плинтус с кабель-каналом. Но под установку такой розетки надо вырезать установочное место и важно не переборщить. Затем корпус закрепляют к стене, вставляют электрическую часть и затем подключают провода.
Можно ли тянуть проводку под плинтусом?
Очень часто нам задают вопрос: «Можно ли тянуть проводку снизу — под плинтусом?», при этом сильно надеясь на положительный ответ. Но у нас нет цели кому-то угодить или понравиться. На первом месте — интересы Дела, поэтому мы считаем, что тянуть проводку под плинтусом категорически нельзя (и редкие исключения здесь только подтверждают правило).
Дело в том, что проводка под плинтусом сама, сам процесс укладки проводки под плинтусом имеет ряд нюансов который позволяет её определить как не технологичный способ. Это один момент.
Второй момент — очень высока аварийность, то есть если мы можем конкретно привести пример со своей практики не сколько аварий, где аварийная ситуация была связана не посредственно с тем что проводку проложили по низу ну в районе плинтуса если бы проводка не была проложена там то вероятность повреждения провода была минимальной, стремилась бы к нулю. По многим из этих аварий мы сделали подробные фотоотчёты, их можно посмотреть — вот фотографии там ссылки на сайт всё такое… Тем не менее, по множеству аварий таких фотоотчетов не сделано, то есть то что вы видите — это пласт определенный (выборка), это вершина айсберга…
Очень жалко, что в своё время мы не сфотографировали одну аварию на Приморском проспекте в Приморском же районе Питера. Там мы делали плановую электромонтажную работу. Заказчик попросил заодно расширить ему дверные проёмы в сантехнической кабине 137-ой серии.
Как говорится, сказано — сделано!
На всякий случай мы у него спросили: «Мужик, нет ли у тебя там проводов понизу?», на что он ответил: «Нет, ребята, вы чё?! Я сам грамотный, у меня грамотные люди работали, ничего там нет».
Мы увеличиваем проём… Распилили болгаркой (выпилили куски бетона), и проёмы стали шире. После этого у него пропал свет (пропало электроснабжение) в половине санузла, то есть у него перестали работать те розетки, которые были запитаны шлейфом от одной из них…
Касательно коридора… На срезе была очень красивая картина, жалко что мы её не сфотографировали — ровненький срез, как в анатомическом музее какие-то срезы ткани показывают… Вот там такой аккуратный провод, разрез… Если вы будете делать какой-нибудь срез провода для установки на стенд, то такой красивой картины не получите! Это получилось именно потому, что провод был зажат со всех сторон (замурован) — с трёх сторон прижат бетоном сантехнической кабины, а с четвёртой, наружной стороны — гипсом…
Тем не менее, красивая картина не радовала, а огорчала.
Возникает вопрос ребята да, естественно конечно заказчику это обошлось в дополнительные деньги. А потом причина: во-первых, потому что мы сделали объективное улучшение, во-вторых мы заказчика честно спросили: «Не знаешь ли ты, есть ли тут провод, можно ли тут пилить?», а он уверенно (даже категорично) сказал: «Можно». Значит, ответственность лежит в основном на нём.
Правда, мы сделали ему небольшую скидочку, но такая деятельность на самом деле не нужна ни заказчику, ни нам! И всё же она была осуществлена, почему потому что изначально не сделано правильно! Очень часто проводка проложенная понизу (условно говоря, под плинтус) повреждается при установке этих же самих плинтусов!
Заказчики имеют свойство сначала подумать одно, потом другое, потом третье. Допустим, бывает так, что заказчик планирует плинтус с кабель-каналом но потом он передумывает, хотя плинтус с кабель-каналом это полная хрень — никуда не годится.
Бывает, что заказчик настаивает — да понизу, да плинтусом закроется…
А как плинтусом закроется — его этот момент не интересует! Плинтус-то надо крепить, и вот замурованный в стенку провод в углу между стеной и полом, приходит плотник которому вопрос электрики, как правило, не особо интересен, и начинает сверлить. В итоге он просверливает этот провод… Хорошо, если плотник оказывается честный и скажет: «Ребята, если я вам тут всё насверлю, то вы потом будете мучиться… Давайте поступим так — оплатите мне ложный вызов, и вызывайте электрика — пусть проводку переделывает».
К сожалению, большинство плотников такие же скоты, как и весь наш народ в его нынешнем состоянии. Им главное бабки побыстрее срубить и свалить. У одного, скажем так, рабочего общестроительного профиля я встретил такой термин «нежное сверление». Он говорил что, это значит что он начал сверлить там потихонечку без особого нажима так чуть-чуть давит, давит, р-р-раз! Сработал автомат! Он бежит, автомат включает и потом идёт сверлить в другое место, где якобы провода нет…
Такие царапины и повреждения изоляции рано или поздно приводят к плачевным результатам. Типичная ситуация, когда такие поврежденные, но не вскрытые и не отремонтированные в своё время провода дают о себе знать — это залив квартиры. Причём залив может быть не только сверху (от соседей, живущих этажом выше), но и снизу, когда из санузла по какой то причине вода выливается в остальную часть квартиры… Из-за капиллярных свойств бетона (и не обязательно бетона — кирпич, дерево, и большинство других строительных материалов обладают капиллярными свойствами) вода проникает в место, где повреждена изоляция, и там начинаются проблемы.
Происходит утечка тока и нагрев, либо короткое замыкание, либо интенсивное окисление проводов… И то, и другое, и третье приводит к электротехническим авариям с разным уровнем последствий. Это может привести к поражению человека током или возгоранию…
Поэтому делать проводку понизу не стоит. Не стоит думать, что Вы закроете её плинтусом. Да, может и закроете, если вам повезёт… а может и нет! Бывают случаи, когда Вам кажется, что просверлили хорошо, без эксцессов, но как приступаете к закручиванию саморезов, выясняется, что один из проводов из пучка выпал, и попал прямо под саморез. Вы же закручиваете вслепую, не видите, как проложены провода, и можете прокрутить (в буквальном смысле проткнуть) саморезом…
Случай был на Ленинском проспекте — там саморезом закрутили и так он стоял несколько лет, а потом кот туда написал… Из-за кошачьей мочи там произошло короткое замыкание, сработал автомат — вот Вам и электротехническая авария! Хорошо, что автомат сработал, так может и загореться, если автомат не отключится.
Какие там ещё были случаи?
В Шувалово-Озерках был случай (на улице Композиторов), когда протаскивали провод тоже по низу и возле дверного косяка и повредили. Сейчас я позабыл, по-моему повредили шурупом, которым фиксировали дверную коробку снизу.
Полно ситуаций, когда провода повреждают металлическими порожками. К сожалению, неверное представление, что под порожком можно протащить чуть ли не любой провод, распространено очень широко, как среди обывателей, так и среди рабочих общестроительных специальностей. Но, во-первых, он же не резиновый! Во-вторых, если Вы имеете свободно болтающийся провод под плоскостью этого порога, то ещё не известно как он там себя ведёт и чувствует. Может быть, он за счёт собственной тяги выпирает кверху, а порожек при этом болтается (эти порожки вообще неудачное изобретение — рано или поздно они разбалтываются, шурупы самопроизвольно откручиваются и выпадают). Таким образом, изоляция провода может быть постепенно перетёрта о рабочую часть шурупа/самореза.
Иногда люди напрочь забывают, что у них под порогом лежит провод, и, чтобы порог не шатался, пытаются завернуть другой, более крупный саморез… и тоже повреждают изоляцию провода и/или перемыкают токоведущие жилы.
Не тяните провода по низу! Седьмой раз говорю!
Ещё интересный случай был в Балтийской Жемчужине. Тоже к вопросу о капиллярных свойствах бетона, гипсовых и прочих материалов… Тоже люди не заливали никого, просто в ванне плескались часто — всё время было влажно. Или на пол что-то проливали… А на полу в коридоре ламинат лежал — такой материал говёненький современненький, плохо дышащий. И под ламинатом скапливался конденсат — влага образовывалась и не просыхала. В итоге место, где провод был вмазан на гипс, отсырело… А там он был вмазан плохо (торчал из плоскости), а доблестные маляры, когда шпаклевали шпателем пошкрябали — сделали надрыв в изоляции… И вот там намокало, намокало, окислилось и коротнуло!
Можно ли тянуть проводку под плинтусом?
???После устранения этой проблемы нарисовалась другая — постоянно горел свет в ванной… то есть там коротнули провод который шёл на выключатель то есть перемкнули химическим образом перемкнулся провод который шёл на выключатель и постоянно горел свет и не понятно было почему он горит… А ещё второй провод коротнул… то есть мы сначала устранили аварию — провод, который коротнул, изолировали ???вставку сделали по-моему даже и взамен дефектного участка а потом раз когда уже электроснабжение восстановили и смотрим что свет в ванной горит все время независимо от положения клавиш выключателя.
Стали разбираться нашли ещё одну проблему вот и да, да вот я забыл в первом случае как коротыш, был там маляры порезали изоляцию шпателем ну или порвали а во втором случае в ванной свет горел там саморезом пробили провод когда плинтус крепили, причём там гипсовые пазогребневые плиты были (???сейчас забыл нужно уточнить фотографии посмотреть) — может быть, там не ставили дюбели и непосредственно саморезом прокрутили гипс, и заодно и провод…
Многие могут спросить: если наверх приделать, там что — отсутствует вероятность повреждения?
Конечно, вероятность повреждения полностью исключить нельзя и наверху. Там и свои «погремушки» есть — например, когда натяжные потолки монтируют. Но натяжной потолок всегда располагается ниже перекрытия (иначе просто невозможно) — расстояние между перекрытием и полотном натяжного потолка обычно составляет 7-10 см. Если запихнуть кабели в самый угол между потолочным перекрытием и стеной, тогда вероятность повреждения проводки стремится к нулю.
Потом, при монтаже натяжного или подвесного потолка есть некоторая свобода действий — потолок можно чуть ниже опустить или чуть выше поднять.
Что касается установки плинтуса на пол — там вариантов нет, его необходимо устанавливать чётко в угол. Вы никак не можете его поднять, не можете дать команду: «Ребята, давайте плинтус на 5 см повыше сделаем!», потому что это просто нереально — так никто никогда не делает, это некрасиво, это невозможно!
С подвесным потолком легче в этом смысле. Если вы знаете, что у вас там провода по верху проложены, можете чуть-чуть опустить подвесной или натяжной потолок.
Если подвесные (натяжные) конструкции не используются, а перекрытие штукатурится — ничего страшного. Если Вы используете галтели, они обычно клеятся и не сверлятся. Бывают, правда, массивные полиуретановые галтели которые люди предпочитают закрепить, но опять же эти галтели массивные (они как правило имитируют падугу) и в принципе они всё равно сажаются на специальный клей для полиуретана… А чтобы они лучше крепились, их можно по низу закрепить саморезами (сверление + дюбели + маленькие саморезы), но опять же, это сверление ???в таком случае падугу сжимает более менее массивно… Оно всё равно будет на 10 см отстоять от угла, поэтому ничего страшного.
Опять же, есть вариант, когда проводов много, а утапливать их в глубину нельзя. Поэтому хочешь-не хочешь, они от угла на 5–7–10 см спускаются… Поэтому хорошо иметь проект (хотя бы эскизный) — в первую очередь не для того, чтобы согласовывать его во всяких инстанциях, а чтобы знать, где расположены провода. Открыл, посмотрел — вот здесь в коридоре у меня много проводов, а заглубление штробы маленькое… Соответственно, 10 см от угла вниз — опасная зона. Исходя из этого уже действуешь. В конце концов те же массивные галтели, имитирующие падугу, можно не крепить, просто нужно более тщательно их проклеить, придумать, если нужно (если эластичная тяга куда-то тащит галтель), придумать какие-то прижимы… Простейший прижим можно сделать из приставной лестницы. Раздвинул лестницу, положил прокладки (проставки), чтобы лестница не продавила полиуретан, и пожалуйста — будет держаться. Да, это сложнее, но… как говорится, есть задача — надо выполнять! Если нет возможности насверлить технологических отверстий, а делать нужно, значит, нужно приклеить другим образом.
Это же лучше, чем провода просверлить! Но это бывает очень редко…
Гораздо чаще такие проблемы возникают с полом, а не с потолком! Не тяните провода по полу!!!
