Требования к электропроводке в квартире: Электропроводка в квартире нормы и правила

Перед тем, как приступать к монтажу электропроводки своими руками, нужно изучить требования, предъявляемые к ней. На сегодняшний день в ГОСТ, ПУЭ и СНиП обговаривается множество моментов, связанных с электромонтажом в жилых и нежилых зданиях. Сейчас мы постараемся рассмотреть наиболее современные требования к электропроводке в частном доме и квартире. Сразу же хотелось бы отметить, что некоторые пункты отсутствуют в нормативных документах либо трактованы немного по-другому. В целях пожарной и электробезопасности и с учетом опыта мы внесли несколько собственных правил, которые рекомендуем учитывать.

Электромонтажные работы

Итак, на сегодняшний день предъявляются требования непосредственно к монтажу электропроводки, а также к выбору сечения кабеля, номиналов защитной автоматики и способа соединения проводов. Подробно рассмотрим, что об этом говорится в нормативных документах.

Начнем именно с требований, предъявляемых к монтажу электрики, т. к. на основании этих пунктов вы сможете определиться со способом прокладки кабеля и выбором необходимых для этого материалов.Электроснабжение жилого дома должно производиться от сети с напряжение 220 либо 380 Вольт.

При этом система заземления должна быть TN-C-S. Монтаж открытой проводкидопускается выполнять в специальных кабель-каналах, лотках или же электротехнических плинтусах.В сырых помещениях (к примеру, банях) и деревянных домах можно монтировать электропроводку на изоляторах.Прокладка скрытой электрики производиться в перекрытиях, пустотах строительных конструкций (в многоквартирных домах), а также непосредственно в стенах. Главное требование – при скрытом электромонтаже кабельная линия должна проходить по несгораемым конструкциям. Особенно это актуально при монтаже электропроводки в деревянном доме и бане.Для электромонтажа нужно использовать кабель с медными жилами.Алюминиевые провода допускаются для подключения электричества от столба к дому.Если кабель либо провод имеет защитную оболочку, его можно проводить через стены без применения трубок либо металлических втулок.Незащищенные изолированные провода (без дополнительной оболочки) допускается прокладывать через наружные стены в трубах из полимерных материалов.

При этом в сухих помещениях на конец трубы нужно обязательно установить изолирующую втулку. В сырых помещениях для оконцевания нужно использовать специальную воронку (согласно СНиП 31-02).Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен.Также согласно требованиям, данные проводники нельзя прокладывать в пустотах панелей квартир и скрытым способом под слоем штукатурки. Монтаж изолированной незащищенной электропроводки допускается производить на изоляторах, в пластиковых коробах, гофре, металлических трубах.Запрещается проводить фазный и нулевой провод в разных стальных трубах, если длительный ток нагрузки больше чем 25А.Прокладывать проводку нужно только строго вертикально и горизонтально.

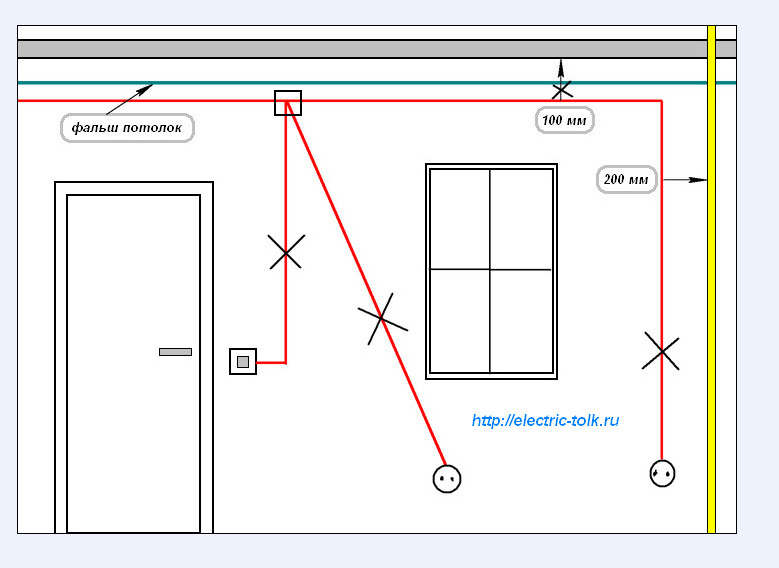

Монтаж электрики по самому кратчайшему пути не только нарушает общие требования электромонтажа, но и ставит вашу жизнь под угрозу (увеличивается шанс попасть в электропроводку при сверлении стен).Квартирный щиток, собственно как и сам счетчик электроэнергии, нужно устанавливать на высоте 80-170 см от пола, что предотвратит доступ детей к электрощитку, а также случайные механические повреждения. Об остальных требованиях к установке электросчетчикавы можете узнать в нашей соответствующей статье.Запрещается прокладывать электропроводку по нагреваемым поверхностях, в том числе вблизи каминов, дымоходов и печей. Особенно это требование актуально для бань и саун.Производить электромонтажные работы можно при температуре не ниже -15° С.Номинал розеток должен быть 16А и выше, при этом все розетки обязательно должны иметь заземление.Во влажных помещениях степень защиты розеток от влаги и пыли должна быть не ниже IP44. Это требование актуально для ванных комнат, бань, кухонь (если розетка установлена возле мойки) и даже чердачных помещений.Минимальная высота установки розеток от поладолжна составлять 30 см.На каждую комнату должно приходиться не менее одной точки освещения.При этом требование к наружному освещению – хотя бы по одному светильнику должно приходиться на каждый выход из дома, гаража, остальных построек.На ванную комнату и санузел должна идти отдельная линия электропроводки от щитка, защищенная не только автоматическим выключателем, но и УЗО на 30 мА. Домашняя сеть должна состоять как минимум из трех групп: освещение, розетки и отдельная линия для подключения варочной поверхности и духового шкафа.

Если предусмотрены еще мощные потребители электроэнергии (к примеру, электрический котел), для его питания также нужно предусмотреть отдельную линию.При монтаже электропроводки в полунужно соблюдать важное требование – допускается не более двух поворотов кабеля под прямым углом. Особенно это актуально при прокладке электрики в стяжке.При креплении подрозетников в стене запрещается использовать монтажную пену (из соображений пожарной безопасности).Лучше использовать для установки подрозеткников алебастр.При подземной прокладке проводки не допускается вести электрическую линию под фундаментом.Нельзя штробить перекрытия, а также несущие стены, представленные панелями (имеют внутри пустоты).Над ванной запрещается производить установку светильников бра. Дело в том, что раскаленная лампа при контакте с водой может лопнуть.Согласно требованиям пожарной безопасности в деревянных домах нужно использовать негорючий кабель с низким выделением дыма, например, ВВГнг-LS. Категорически запрещается использовать провод ПУНП для монтажа электрической проводки.

Чем опасен провод ПУНП, вы можете узнать в нашей статье.Вот и все основные требования, предъявляемые непосредственно к электромонтажу в частном доме и квартире. Как вы видите, большая часть запретов распространяется на деревянные постройки. С кирпичными домами дела обстоят гораздо проще.

Соединение проводов и выбор их сечения

Также хотелось бы выделить несколько основных запретов, которые указаны в правилах ПУЭ относительно соединений электропроводки. Итак:

Место ответвления провода(либо соединения) не должно подвергаться механическому воздействию. Изоляция в месте соединения/ответвления не должна уступать техническими характеристиками целой изоляции этих же проводников.Провода, которые буду прокладываться внутри стен, должны иметь запас для подключения электрических точек (светильников, розеток и т. д.), а также соединения между собой в распределительных коробках не менее 5 см. Производить коммутацию жил в трубах запрещено.

Все соединения должны выполняться в негорючих распределительных коробках, доступ к которым должен быть свободен.Согласно ПУЭ использовать скрутки категорически запрещается. Пайку лучше обходить стороной. Из предпочтительных способов соединения жил рекомендуем останавливаться на таких, как быстрозажимные клеммы WAGO, колпачки СИЗ, сварка, опрессовка гильзами.Соединять алюминий с медью допускается только с помощью клеммных колодок.

Это мы предоставили основные требования к соединениям электропроводки в жилых и производственных помещениях. Рекомендуем ознакомиться с таблицей, в которой указаны минимальные сечения жил для электромонтажных работ (п. 2.1.14 ПУЭ):

Также нужно правильно выбрать сечение кабеля, ориентируясь на мощность электроприборов в доме либо квартире. Подробно про расчет сечения кабеля по мощности и токувы можете узнать в нашей соответствующей статье.Напоследок советуем просмотреть полезное видео по теме:Вот и все современные требования к электропроводке в частном доме и квартире. Как вы видите, существует достаточно много нюансов, которые нужно учитывать, чтобы все сделать правильно, а главное – безопасно.

Напоследок рекомендуем ознакомиться с типичными ошибками при электромонтаже.Нравится(0)Не нравится(0)Защищенные провода и кабели типа АПРН, АПРВ, АВРГ, АПРГ, АВВГ и т. п. разрешается прокладывать непосредственно по поверхности стен, потолков.

Высота прокладки их в изоляционных трубах с металлической оболочкой или в гибких металлических рукавах от уровня пола не нормируется.Монтаж электропроводки.Открытую электропроводку незащищенными изолированными проводами в помещениях без повышенной опасности следует прокладывать на высоте не менее 2 м от пола, а в помещениях с повышенной опасностью и особо опасных помещениях— на высоте не менее 2,5 м от пола.Если это условие выдержать в реальной обстановке невозможно, то такие проводки необходимо защищать от механических повреждений или применять защищенные провода и кабели.Защиту электропроводок в местах возможных механических повреждений осуществляют стальными коробами, уголками, тонкостенными трубами, металлорукавами, ограждениями или прокладывают скрыто. При открытой прокладке защищенных проводов и кабелей с оболочкой из сгораемых материалов и незащищенных проводов расстояние в свету от проводов (кабеля) до поверхности сгораемых оснований должно быть не менее 10 мм. Для обеспечения этого условия применяют ролики, изоляторы, клипы и т. п.При невозможности обеспечить указанное расстояние провод или кабель отделяют от поверхности слоем несгораемого материала, например асбеста, выступающего с каждой стороны провода или кабеля не менее чем на 10 мм.При скрытой проводке проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов в пустотах строительных конструкций, в бороздах и т.

д. с наличием сгораемых конструкций провода и кабели защищают сплошным слоем несгораемого материала со всех сторон, где имеется сгораемый материал строительной конструкции.При открытой прокладке проводов и кабелей по стенам, перегородкам и потолкам нужно придерживаться архитектурной линии помещения.Схема кухонной электропроводки.Спуски к выключателям и штепсельным розеткам прокладываются вертикально (по отвесу) горизонтальные участки проводки — параллельно карнизам; ответвления к лампам — перпендикулярно к линиям пересечения стен и потолка. В помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше верхнего обреза обоев.Квартирные щитки с электросчетчиком устанавливают на высоте 0,8-1,7 м от пола в месте, исключающем механическое повреждение щита и имеющем свободный доступ к обслуживанию (в случае аварийного включения и выключения автоматов защиты). Если квартирный щиток имеет два и более автоматических выключателя, то штепсельные розетки и сеть общего освещения целесообразно присоединять к разным автоматам.Соединения и ответвления проводов и кабелей, проложенных скрыто или открыто в трубах и металлических рукавах, выполняют в соединительных и ответвительных коробках.

Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям окружающей среды.Выполнение соединенийСоединения и ответвления проводов и кабелей в основном выполняют на винтовых зажимах или опрессовкой.Одножильные и скрученные провода, прокладываемые открыто на роликах и изоляторах, соединяют с помощью скрутки с последующей пропайкой или сваркой. Места соединения и ответвления жил проводов и кабелей, соединительные и ответвительные сжимы должны иметь изоляцию, равноценную изоляции проводов, а также не должны испытывать механических усилий натяжения. В местах соединения жил проводов и кабелей предусматривают их запас, обеспечивающий возможность повторного соединения. Необходима также возможность доступа для осмотра и ремонта мест соединения и ответвления проводов и кабелей.Ответвительные коробки, коробки для выключателей и штепсельных розеток при скрытой проводке заделывают в стену или перегородку так, чтобы их края совпадали с поверхностью штукатурки.Схема электропроводки в частном доме.При скрытой прокладке проводов до их окончательной заделки мокрой или сухой гипсовой штукатуркой проверяют проводку на отсутствие обрыва токоведущих жил проводов и короткого замыкания в сети.Для устройства электропроводки во влажных, сырых помещениях и наружных проводках применяют светильники, электроустановочные устройства защищенного исполнения с уплотнительными крышками и сальниковыми уплотнениями. Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 м от пола до патрона.Если потолки низкие и этого требования выполнить нельзя, то применяют светильники, в которых доступ к лампам невозможен без инструмента.

В помещениях с повышенной опасностью и особо опасных при высоте установки светильников над полом менее 2,5 м используют светильники, конструкция которых исключает возможность доступа к лампе без специального инструмента, или светильники, рассчитанные на напряжение не выше 42 В.Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной. Проводки рекомендуется размещать вне этих помещений, а светильники — на стене, ближайшей к проводке.Соединение медных и алюминиевых проводовПровода электропроводки с проводами светильников соединяют в потолочных розетках.Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке провода должны быть уложены по стене или перекрытию плашмя, рядами с зазором 3-5 мм. Прокладка плоских проводов пакетами или пучками не допускается.В открытых электропроводках крепление незащищенных проводов металлическими скобами следует выполнять с установкой между проводами и скобами изоляционной прокладки.Прокладка в трубахПри прокладке проводов и кабелей в трубах, гибких металлических рукавах есть возможность замены проводов и кабелей.Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камины, дымоходы и т.

д.) запрещается, так как из-за высыхания изоляции провода и кабели приходят в негодность, что может привести к пожару.Радиус изгиба незащищенных изолированных проводов должен быть не менее трехкратной величины наружного диаметра провода; защищенных и плоских проводов — не менее шестикратной величины наружного диаметра или ширины плоского провода.Кабели с пластмассовой изоляцией в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее шестикратной, а с резиновой изоляцией — не менее десятикратной величины наружного диаметра кабеля. Монтаж всех видов проводок допускается при температуре не ниже минус 15° С.При низких температурах некоторые изоляционные материалы становятся хрупкими; при их сгибании в изоляции образуются трещины, которые в процессе эксплуатации могут быть причиной повреждения проводов и кабелей.Виды электропроводок и способы прокладки проводов и кабелей выбирают в зависимости от характеристики окружающей среды в соответствии с ПУЭ.  Провода следует использовать по их основному назначению. Например, провода АППВ, ППВ — для открытой прокладки непосредственно по несгораемым основаниям, АПРТО — для прокладки в трубах, АПРИ— для открытой прокладки на роликах или изоляторах.Выбранный вид проводки и способ прокладки проводов и кабелей должны соответствовать также требованиям пожарной безопасности.Поделитесь полезной статьей:

Источники:

• dekormyhome. ru
• elektromontaj-61.ru
• samelectrik.ru
• fazaa.ru

Основы и требования к домашней электропроводке

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Тем не менее, это описание является всего лишь поверхностным знанием того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Блок выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или выключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Автоматические выключатели ответвлений

Автоматические выключатели ответвлений — это выключатели, которые заполняют панель и обычно находятся непосредственно под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

При перегрузке цепи выключатель автоматически отключает подачу электроэнергии. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Переключатели

Переключатели — это рабочие устройства, которые используются для включения и выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Электропроводка

Хотя это может быть и обычная система электропроводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных – 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

• Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
• Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

Преимущества

• Это долговечная система электропроводки
• Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
• Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
• Его функциональность не мешает эстетическому виду
• Нет риска повреждения изоляции кабеля, что снижает вероятность возгорания.

Недостатки

• Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
• Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
• Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

Подземный кабель

UF Cables. наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

Провода низкого напряжения

Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут находиться в оболочке кабеля или объединяться в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

• Розетки должны иметь цепь на 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
• В случае вентиляционных отверстий со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
• Защита GFCI требуется для всех розеток.
• По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
• Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных условиях.

Кухня

• Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
• Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
• Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

• В каждой комнате должен быть выключатель у входа.
• Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
• Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

• Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
• Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

• Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
• Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

• Установка для светильников накаливания не может быть установлена ​​в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
• Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
• Светильники CFL не должны устанавливаться в пределах 6 дюймов от пространства для хранения.
• Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

• Для всех розеток требуется защита GFCI
• Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
• Для любого другого устройства потребуется собственная цепь на 20 А.

Гараж

• Требуется выделенная цепь на 20 А, которая питает только гараж.
• Для управления освещением должен присутствовать как минимум один выключатель света.
• Требуется как минимум одна розетка на машино-место.
• Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Несмотря на то, что мы надеемся, что у вас есть базовая электропроводка для вашего дома, работа по благоустройству любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта. Чтобы избежать любого риска для вашей безопасности при работе с домашней проводкой, лучше всего обратиться к профессионалам, так как за это придется заплатить серьезную и большую цену.

Электромонтажные работы – это не то, к чему следует относиться легкомысленно и иметь свод правил, которым электрик строго следует. Если вы не имеете опыта хотя бы в элементарной электропроводке, эту работу не следует выполнять самостоятельно. Электрики, такие как HandyKith, на протяжении многих лет обеспечивали безопасную и качественную работу и являются лучшими людьми, к которым можно обратиться по любым вопросам, связанным с улучшением вашего дома.

Правила техники безопасности при электромонтаже дома | Главная Путеводители

Эндрю Лэтэм

1. Согласно исследованию, проведенному в 2007 году Международным фондом электробезопасности, в США каждый день умирает рабочий из-за несчастных случаев на рабочем месте, связанных с электричеством. Это шестое место среди наиболее опасных опасностей на рабочем месте и 10-е место, наиболее часто упоминаемое нарушением OSHA при проверке предприятий. Прокладка электропроводки в доме является особенно опасной работой, потому что ток и напряжение, проходящие через домашнюю проводку, могут легко привести к смерти. Например, электрические дрели, подключенные к стандартной домашней сети на 120 вольт, потребляют в 30 раз больше тока, чем необходимо, чтобы вас убить. Основные правила безопасности могут помочь вам защитить себя от опасностей, связанных с электропроводкой дома. Управление по охране труда и здоровья (OSHA) является федеральным агентством, отвечающим за регулирование и обеспечение соблюдения стандартов безопасности на рабочем месте.

Изоляция

1. Такие материалы, как стекло и резина, не проводят электричество и обеспечивают защиту, уменьшая или останавливая поток электричества. Используйте средства индивидуальной защиты и инструменты, снабженные изоляционными материалами, чтобы защитить себя от опасностей, связанных с электричеством, таких как ожоги и поражение электрическим током. Подходящие стандарты изоляции для строительных применений, таких как электропроводка дома, регулируются стандартом OSHA для строительства, подраздел K из 29. CFR с 1926.402 по 1926.408.

Охрана

1. При прокладке электропроводки в доме необходимо размещать и ограждать электрооборудование, чтобы защитить себя и других людей от электричества. Согласно правилам OSHA, все электрические компоненты, работающие под напряжением 50 вольт и выше, должны быть размещены в месте, доступном только для лиц, уполномоченных работать с ними. Убедитесь, что все электрические инструменты и электропроводка, которые вы используете для электропроводки в доме, находятся под охраной и вне досягаемости.

Устройства защиты цепи

1. Электрические устройства могут быть повреждены. Когда это происходит, они могут перегружаться или замыкаться, что может привести к возгоранию или поражению электрическим током. Используйте устройства защиты цепи, такие как автоматические выключатели и прерыватели цепи замыкания на землю (GFCI), чтобы избежать этих опасностей. Автоматические выключатели предотвращают протекание слишком большого тока через электрический компонент. Они предназначены для предотвращения пожаров, а не для защиты людей. Самый низкий перегрузочный ток, при котором автоматические выключатели замыкают цепь, составляет 15 ампер — в 100 раз больше, чем сила тока, необходимая для того, чтобы вас убить. GFCI, с другой стороны, защищают вас от поражения электрическим током. Они работают, отключая устройства в течение 1/40 секунды, когда существует разница более 5/1000 ампер между входным и выходным током устройства.

Обесточить электрические системы

1. Вы всегда должны обесточивать электрические системы перед подключением проводки в доме. Это включает в себя блокировку и маркировку цепей и машин, с которыми вы работаете, путем прикрепления блокировки к автоматическим выключателям, чтобы никто не включил питание по ошибке. В любом случае, всегда проверяйте цепь, чтобы увидеть, проходит ли через нее электричество, прежде чем работать с ней.

Ссылки

• EC&M: OSHA пересматривает стандарт электроустановок
• OSHA: Публикация 3075 Controlling Electric Hazards
• OSHA: Нормы и стандарты 29 CFR

Ресурсы

• Департамент производственных отношений Калифорнии: Приказы по электробезопасности
• Центры по контролю и профилактике заболеваний, связанных с электробезопасностью: Электробезопасность 8 9008
