Требования к монтажу электропроводки: правила укладки

Содержание

• 1 Требования к монтажу электропроводки
• 2 Соединение провода и выбор сечения

Если вы планируете выполнить монтаж электропроводки, тогда вам необходимо помнить о том перед монтажом следует изучить все правила. Все требования, которые связанны с электромонтажом в жилых и нежилых зданиях прописывают в ГОСТ, ПУЭ и СНиП. В этой статье мы рассмотрим современные требования к монтажу электропроводки.

Конечно, в этих документах прописаны не все нормативы и поэтому все факторы необходимо трактовать отдельно. Чтобы вы могли соблюдать пожарную и электрическую безопасность, тогда вам следует изучить наши собственные требования.

Требования к монтажу электропроводки

Теперь требования предъявляются не только к монтажу электропроводки, но и к сечению кабеля и номиналов защитной автоматики. Если вы желаете подробно изучить этот процесс, тогда следует перейти к нашим рекомендациям.

Сначала вам необходимо изучить требования, которые предъявляются к монтажу электрики. Если вы изучите эти пункты, тогда точно сможете выполнить качественный монтаж электропроводки.

1. Электроснабжение жилого дома следует выполнять от сети в 220 или 380 Вольт. Во время выполнения монтажа также следует сделать систему заземления, которая будет иметь тип TN-C-S.
2. Монтаж открытой проводки обязательно должен выполняться только в специальных кабель-каналах или электрических плинтусах. В сырых помещениях монтаж проводки можно выполнить на изоляторах.
3. Прокладку скрытой проводки следует выполнять в перекрытиях или специальных нишах, которые для этого предназначены. Если вы выполняете скрытую прокладку, тогда линия должна проходить по поверхностям, которые не подвергаются возгоранию.
4. Для электромонтажа следует использовать кабель, который имеет медные жилы. Алюминиевые провода можно использовать только для прокладки электричества от столба к дому.
5. Если кабель будет иметь специальную защитную оболочку, тогда его можно прокладывать через стены без применения металлических трубок.
6. Незащищенные изолированные провода можно прокладывать через наружные стены в трубах, которые выполнены из полимерных материалов. В сухих помещениях вам необходимо будет установить специальную изолирующую втулку. В сырых помещениях в СНиПе указано использовать воронку.
7. Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также прокладывать свои проводники запрещается в пустотах панелей квартир. Проводить незащищенную изолированную проводку допускается только на изоляторах.
8. Фазный и нулевой провод запрещается проводить по отдельности.
9. Прокладывать проводку следует вертикально либо горизонтально. Если вы будете выполнять монтаж электрики по кротчайшему пути, тогда это может нарушить правила безопасности.
10. Квартирный щиток вам следует устанавливать на высоте 80-170 см от пола. Это предотвратит доступ к электрическому щитку. Если вы желаете изучить другие требования по установке электрического счетчика, тогда следует перейти в соответствующую статью.
11. Прокладывать проводку нельзя по поверхностям, которые будут подвергаться нагреву.
12. Выполнять проведение электромонтажных работ необходимо при температуре не ниже -15 градусов.
13. Номинал розеток должен составлять 16 А.
14. Во влажных помещениях степень защиты должен быть IP Это требование можно считать актуальным для ванных, кухни или бани.
15. Минимальная высота установки розетки от пола должна составлять не менее 30 см.
16. Для каждой комнаты следует выполнить не менее одной точки освещения.
17. В ванную комнату вам необходимо провести отдельную линию электропроводки. Также линия должна быть оснащена автоматическим выключателем.
18. Домашняя сеть должна состоять из трех групп.
19. Если вы выполняете монтаж проводки в полу, тогда по правилам допускается выполнять не более двух поворотов.
20. Если вы выполняете крепление подрозетника, тогда запрещается использовать монтажную пену.
21. Нельзя штробить перекрытия и стены с пустотами.
22. На ванной нельзя выполнять установку бра. Во время испарения влаги светильник может просто лопнуть.
23. В деревянных домах следует использовать только негорючий кабель.
24. Во время проведения монтажа электрической проводки запрещается использовать провод ПУНП.

Это все требования по монтажу электропроводки в частном доме или квартире. Как видите с кирпичными домами проблем будет намного меньше чем с деревянными.

Соединение провода и выбор сечения

Во время выбора проводов вы также можете столкнуться с определенными запретами к которым относят:

1. Место ответвления провода в дальнейшем не должно подвергать механическому воздействию. Изоляция в месте соединения должна быть прочной и соответствовать всем требованиям.
2. Провода, которые прокладывают внутри стен обязательно должны иметь запас прочности.
3. Коммутацию жил в трубах выполнять запрещается. Все соединения необходимо выполнять только в распределительных коробках.
4. Выполнять скрутку провода категорически запрещено. Лучше использовать специальные элементы, которые предназначены для соединения провода.
5. Выполнять соединение алюминия с медью допускается только в распределительных коробках.

Это были основные требования к соединениям электропроводки в жилых и производственных помещениях. Теперь вы можете ознакомиться с таблицей, в которой указано минимальные сечения жил для электромонтажных работ.

Также вам необходимо постараться выбрать правильное сечение кабеля. Выполнить необходимый расчет вам поможет наш калькулятор по расчету сечения кабеля. Теперь вы можете просмотреть видео, в котором указаны правила пожарной безопасности.

Это все современные требования к электропроводке в частном доме и квартире. Как видите, на данный момент есть огромное количество нюансов, которые следует учесть.

Читайте также: ошибки при монтаже электропроводки.

всё про ремонт и обустройство жилья

Перед тем как рассмотреть требования к монтажу электропроводки, следует уделить внимание её видам. В электромонтаже применяются два основных варианта прокладки электропроводки: открытый и скрытый. Типы проводки к каждому конкретному зданию применяются строго индивидуально.

Скрытая электропроводка

Скрытая проводка — наиболее распространена и безо­пасна в эксплуатации, так как отсутствует возможность ее повреждения. Она прокладывается внутри стен, в слое стяжки пола, за натяжными потолками. Процесс монтажа или ремонта требует больших усилий, штробления стен и сопровождается шумом и пылью. Такой вид монтажа как правило превращается в капитальный ремонт квартиры, либо производится в новостройке. С точки зрения дизайна помещения и по энергетическим показателям скрытая электропроводка лучше открытой, т.к. провода внутри стен охлаждаются быстрее, чем на открытом воздухе. Отсутствуют вредные факторы как воздействие солнечных лучей, га­зов на изоляцию.

Открытая электропроводка

Открытая электропроводка прокладывается по поверхности стен, потолков и другим элементам зданий и сооружений. Такой монтаж электропроводки осуществить быстрее и проще, ведь он вызывает меньше всего повреждений. Этот вариант можно выбрать при незначительном изменении электропроводки в квартире. Обычно монтаж открытой электропроводки выполняется в помещениях, где по каким либо причинам отсутствует возможность проведения серьезного ремонта.

Предусматриваются следующие методы монтажа открытой проводки:

• Укладка кабелей в кабель-каналах.
• Прокладка кабелей по плинтусам с кабельными отсеком. Все провода прячутся, не изменяя интерьер.

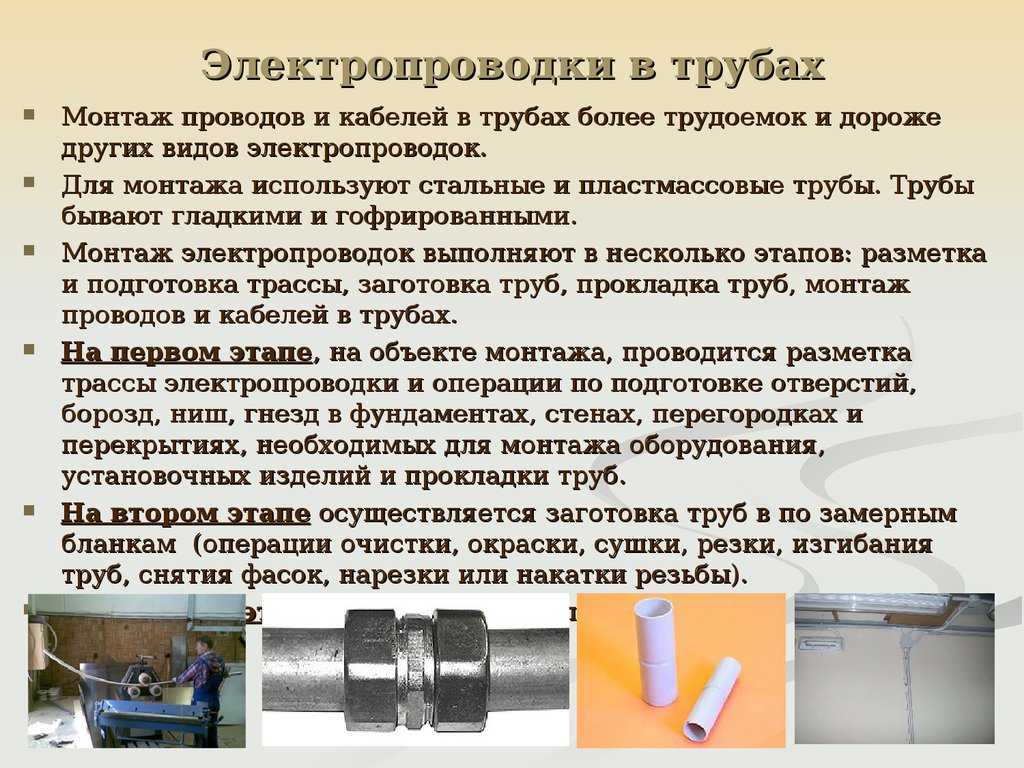

• Укладка кабелей в ПВХ трубах.
• Ретропроводка. Кабеля прокладываются поверх стен на специальных изоляторах. Нужно учитывать то, что минимальное расстояние до поверхности, над которой крепится провод, должно быть не менее сантиметра.

Основные требования ПУЭ и СНиП к монтажу электропроводки

• согласно ПУЭ седьмой редакции вся электропроводка должна включать в себя три провода – фаза, рабочий ноль и защитный ноль;

• не допускается прямой контакт медных и алюминиевых проводов – только с помощью клеммных колодок, гильз или болтовых соединений с переходной шайбой;.

• прокладка электропроводки должна осуществляться только разрешёнными кабелями и проводами. Для электромонтажа в домах и квартирах чаще всего используют кабель марки ВВГ и его модификации. Для стационарных электропроводок кабель — ПУНП, ПВС, ШВВП запрещен;

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;

• все соединения и ответвления необходимо выполнять при помощи пайки, сварки или соответствующих зажимов (СИЗ), скрутки в чистом виде не допускаются;

• соединение и присоединение проводов и кабелей выполняют в ответвительных и соединительных коробках.

• каждый участок цепи электропроводки, должен быть защищен от перегрузки по току автоматическим выключателем. Как правильно выполняется разделение электропроводки на группы по мощности потребления;

• во влажных помещениях, таких как -ванная комната, туалет, душ должна использоваться только скрытая электропроводка;

• электрический щит должен находиться в доступном месте, недалеко от отключаемого помещения;

• в жилом строительстве кабели и провода применяются только с медными жилами. Алюминиевые провода запрещены к прокладке внутри зданий.

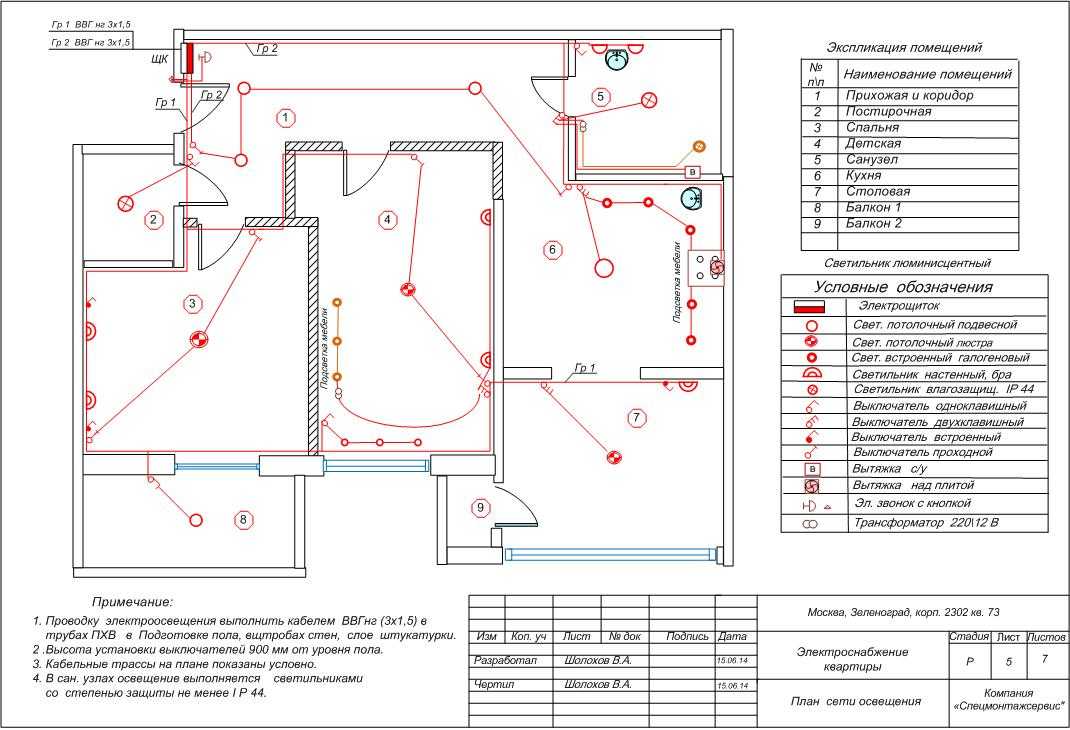

До начала монтажа электропроводки необходимо определить конкретные места для установки электрощита, сплитов, розеток, люстр и светильников, стационарных бытовых электроприборов.

Если вы планируете выполнить монтаж электропроводки, тогда вам необходимо помнить о том перед монтажом следует изучить все правила. Все требования, которые связанны с электромонтажом в жилых и нежилых зданиях прописывают в ГОСТ, ПУЭ и СНиП. В этой статье мы рассмотрим современные требования к монтажу электропроводки.

Конечно, в этих документах прописаны не все нормативы и поэтому все факторы необходимо трактовать отдельно. Чтобы вы могли соблюдать пожарную и электрическую безопасность, тогда вам следует изучить наши собственные требования.

Требования к монтажу электропроводки

Теперь требования предъявляются не только к монтажу электропроводки, но и к сечению кабеля и номиналов защитной автоматики. Если вы желаете подробно изучить этот процесс, тогда следует перейти к нашим рекомендациям.

Сначала вам необходимо изучить требования, которые предъявляются к монтажу электрики. Если вы изучите эти пункты, тогда точно сможете выполнить качественный монтаж электропроводки.

1. Электроснабжение жилого дома следует выполнять от сети в 220 или 380 Вольт. Во время выполнения монтажа также следует сделать систему заземления, которая будет иметь тип TN-C-S. обязательно должен выполняться только в специальных кабель-каналах или электрических плинтусах. В сырых помещениях монтаж проводки можно выполнить на изоляторах.
2. Прокладку скрытой проводки следует выполнять в перекрытиях или специальных нишах, которые для этого предназначены. Если вы выполняете скрытую прокладку, тогда линия должна проходить по поверхностям, которые не подвергаются возгоранию.
3. Для электромонтажа следует использовать кабель, который имеет медные жилы. Алюминиевые провода можно использовать только для прокладки электричества от столба к дому.
4. Если кабель будет иметь специальную защитную оболочку, тогда его можно прокладывать через стены без применения металлических трубок.
5. Незащищенные изолированные провода можно прокладывать через наружные стены в трубах, которые выполнены из полимерных материалов. В сухих помещениях вам необходимо будет установить специальную изолирующую втулку. В сырых помещениях в СНиПе указано использовать воронку.
6. Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также прокладывать свои проводники запрещается в пустотах панелей квартир. Проводить незащищенную изолированную проводку допускается только на изоляторах.
7. Фазный и нулевой провод запрещается проводить по отдельности.
8. Прокладывать проводку следует вертикально либо горизонтально. Если вы будете выполнять монтаж электрики по кротчайшему пути, тогда это может нарушить правила безопасности.
9. Квартирный щиток вам следует устанавливать на высоте 80-170 см от пола. Это предотвратит доступ к электрическому щитку. Если вы желаете изучить другие требования по установке электрического счетчика, тогда следует перейти в соответствующую статью.
10. Прокладывать проводку нельзя по поверхностям, которые будут подвергаться нагреву.
11. Выполнять проведение электромонтажных работ необходимо при температуре не ниже -15 градусов.
12. Номинал розеток должен составлять 16 А.
13. Во влажных помещениях степень защиты должен быть IP Это требование можно считать актуальным для ванных, кухни или бани.
14. Минимальная высота установки розетки от пола должна составлять не менее 30 см.
15. Для каждой комнаты следует выполнить не менее одной точки освещения.
16. В ванную комнату вам необходимо провести отдельную линию электропроводки. Также линия должна быть оснащена автоматическим выключателем.
17. Домашняя сеть должна состоять из трех групп.
18. Если вы выполняете монтаж проводки в полу, тогда по правилам допускается выполнять не более двух поворотов.
19. Если вы выполняете крепление подрозетника, тогда запрещается использовать монтажную пену.
20. Нельзя штробить перекрытия и стены с пустотами.
21. На ванной нельзя выполнять установку бра. Во время испарения влаги светильник может просто лопнуть.
22. В деревянных домах следует использовать только негорючий кабель.
23. Во время проведения монтажа электрической проводки запрещается использовать провод ПУНП.

Это все требования по монтажу электропроводки в частном доме или квартире. Как видите с кирпичными домами проблем будет намного меньше чем с деревянными.

Соединение провода и выбор сечения

Во время выбора проводов вы также можете столкнуться с определенными запретами к которым относят:

1. Место ответвления провода в дальнейшем не должно подвергать механическому воздействию. Изоляция в месте соединения должна быть прочной и соответствовать всем требованиям.
2. Провода, которые прокладывают внутри стен обязательно должны иметь запас прочности.
3. Коммутацию жил в трубах выполнять запрещается. Все соединения необходимо выполнять только в распределительных коробках.
4. Выполнять скрутку провода категорически запрещено. Лучше использовать специальные элементы, которые предназначены для соединения провода.
5. Выполнять соединение алюминия с медью допускается только в распределительных коробках.

Это были основные требования к соединениям электропроводки в жилых и производственных помещениях. Теперь вы можете ознакомиться с таблицей, в которой указано минимальные сечения жил для электромонтажных работ.

Также вам необходимо постараться выбрать правильное сечение кабеля. Выполнить необходимый расчет вам поможет наш калькулятор по расчету сечения кабеля. Теперь вы можете просмотреть видео, в котором указаны правила пожарной безопасности.

Это все современные требования к электропроводке в частном доме и квартире. Как видите, на данный момент есть огромное количество нюансов, которые следует учесть.

Перед началом монтажа электропроводки, необходимо подробно изучить все требования к монтажу.

На данный момент в Государственных стандартах, Правилах устройства электроустановок и Строительных нормах описывается довольно много нюансов, относящихся к монтажу электропроводки в жилых домах и офисных помещениях.

Разберем новейшие требования к монтажу электропроводки в жилом, частном доме и квартире, в многоэтажном здании.

Заметьте, что отдельные моменты в Госстандартах, убраны или переписаны. Чтобы сохранить пожарную безопасность, мы взяли на себя смелость и добавили некоторые пункты к требованиям, исходя из нашего опыта.

Установочные работы

Сегодня много требований относятся именно к монтажу электропроводки.

Разрез провода, элемент автоматической защиты и вариант соединения кабелей, тоже нельзя оставлять без внимания.

Посмотрим, что об это есть в нормах ГОСТа.

Монтаж электропроводки

Главными, являются требования к монтажу. По ним выбирается вариант укладки проводов и подбором элементов.

1. В главе 7.1.13, снабжение помещения электричеством необходимо то сети в 220 В или в 380 В. Обязательно используя для заземления британскую систему TN-S или российскую TN-C-S.
2. Установка незащищенных проводов, разрешается только в кабельных каналах или плинтусах. В комнатах с повышенной влажностью, электропроводку по требованиям разрешается монтировать только с изоляторами.
3. В квартирах, многоэтажных строений, делается скрытое укладывание кабеля, в стенах и пустых промежутках между бетонными плитами.

Самое важное, что эти конструкции должны находиться в огнеупорных элементах. Особенно важно выполнять это условие, при укладывании кабелей электричества в доме из деревянного бруса.

При необходимости увеличения числа бытовых приборов, по требованиям так же проводится дополнительное соединение.

Это основные требования для монтажа прямой электрики в жилых домах. Большинство запрещенных действий, относится к домам из бруса. С кирпичными, намного проще.

Подключение проводов и выбор их сечения

Еще, необходим разобрать запреты, указанные в требованиях УЭ относительно проводных соединений:

1. Точку разветвления провода (или соединения) нельзя подвергаться повреждениям. Герметизация на месте соединения или отведения кабелей, не должна быть меньше характеристик всей изоляции проводников.
2. Кабеля, размещаемые в стене, должны быть больше по длине, для подключения дополнительных мест освещения (лампы, розетки и т. д.), и соединения в коробках распределения провода, около 5 см.
3. Проводить укладку электропроводки в бытовых трубах запрещено. Соединения, должны быть выполнены в невоспламеняющихся коробах, к ним необходим свободным доступ круглосуточно.
4. Глава 2.1. Правил установки, пункт 2.1.21, гласит, скручивание кабелей строго запрещено. Лучше всего избегать сварки. Среди предпочитаемых методов соединения сердечников мы рекомендуем использовать зажимы с быстрым зажимом WAGO, крышки из СИЗ, сварку, опрессовку с втулкой.
5. Соединения алюминия и меди можно только с помощью клеммных колодок.

Здесь были показаны основные требования для проведения монтажа электропроводки в жилых домах и на производстве.

В следующей таблице обозначены минимальные сечения кабелей для монтажных работ, согласно правилам установки электроприборов:

Наименьшее сечение проводов

Необходимо выбрать правильный размер кабеля, смотря на мощность электрических устройств в доме или квартире. Подробнее о расчете размера провода по силе тока, мы расскажем в другой статье.

На сегодня это все условия к установке проводки в жилом помещении. Есть много моментов, которые нужно учитывать, чтобы все делать правильно и безопасно.

10 наиболее распространенных нарушений национальных электротехнических норм и правил

Многие проблемы возникают из-за новых дополнений к национальным электротехническим нормам (NEC), а некоторые распространенные ошибки нарушают нормы, которые соблюдаются годами.

1 / 10

Предоставлено Structure Tech Home Inspections

Выполнение электромонтажных работ для друзей и семьи

Многие юрисдикции в Северной Америке позволяют вам самостоятельно выполнять электромонтажные работы в своем доме. Пока он проходит проверку, у домашних мастеров, работающих с собственной проводкой, нет проблем с нарушением правил. Проблема в том, что как только друзья и семья узнают, что вы хорошо разбираетесь в электромонтажных работах, могут начать поступать просьбы о помощи. Это нарушение кодекса в большинстве мест. Работать с собственной электрической системой можно, но только лицензированные электрики могут работать с чужой. Тем не менее, обязательно проконсультируйтесь с местным муниципалитетом, прежде чем выполнять какие-либо электромонтажные работы самостоятельно.

2 / 10

Семейный мастер на все руки

Неправильный выбор автоматического выключателя

Чтобы помочь вам понять, какая электрическая защита нужна, рассмотрите, для чего предназначен каждый тип автоматического выключателя, и обязательно соблюдайте национальные электротехнические нормы и правила.

Стандартный автоматический выключатель

Автоматические выключатели защищают домашнюю электропроводку и оборудование, такое как печи, кондиционеры, сушилки и кухонные плиты. Стандартные автоматические выключатели лучше защищают проводку и оборудование, чем предотвращают пожары и защищают людей. Вот почему они в значительной степени были заменены GFCI и AFCI. Осталось всего несколько мест, где можно использовать стандартные автоматические выключатели, как правило, для крупных бытовых электроприборов.

Прерыватель цепи замыкания на землю

Прерыватель цепи замыкания на землю (GFCI) защищает людей в местах, где они могут использовать небольшие бытовые приборы и где присутствует вода. Выключатели и розетки GFCI существуют уже некоторое время, и большинство людей знают, что они необходимы в ванных комнатах, на кухнях и на открытом воздухе. Но наши эксперты по-прежнему обнаруживают нарушения электропроводки в домах, особенно в гаражах, подвальных помещениях, складских/рабочих помещениях в недостроенных подвалах, барах (в пределах шести футов от раковины) и водоотливных насосах.

И не забывайте, что GFCI должен быть легко доступен для сброса. Это означает, что их нельзя устанавливать на потолке или закапывать под гидромассажную ванну без панели доступа.

Прерыватель цепи дугового замыкания

Прерыватель цепи дугового замыкания (AFCI) предотвращает возгорание в жилых помещениях, где шнуры приборов могут быть пережаты, перекручены или жеваны домашними животными. Раньше они требовались только в цепях спален, но теперь Национальный электротехнический кодекс требует защиты AFCI во всех жилых помещениях. Они оснащены сложной электроникой, которая может обнаруживать состояние дуги (например, в изношенном шнуре лампы), которое не может быть обнаружено стандартным автоматическим выключателем до тех пор, пока не начнется пожар.

Защита AFCI требуется не только для нового строительства. Он также необходим при изменении, замене или расширении ответвленной проводки в существующих домах. Важно знать разницу между GFCI и AFCI.

3 / 10

Посмотрите это видео, чтобы узнать больше о распространенных ошибках в электротехнике, чтобы не совершать их:

4 / 10

Семейный мастер на все руки

Электромонтажные выключатели без нулевого провода

Для всех выключателей требуется нейтральный провод. Этот национальный электротехнический кодекс был в основном реализован для возможного использования в будущем. Электронные переключатели требуют небольшого количества постоянного электричества и, следовательно, нуждаются в нейтральном проводе.

Есть исключения из этого кода NEC, но если стены в данный момент все равно открыты, не заставляйте следующего человека ловить проволоку. Сделайте это правильно и убедитесь, что в коробке есть нейтральный провод.

5 / 10

Семейный мастер на все руки

Незабываемые емкости с защитой от небрежного обращения

Сосуды с защитой от небрежного обращения предназначены для того, чтобы ребенок не мог вставить какой-либо предмет, например скрепку для бумаги. Они необходимы для всех мест, внутри и снаружи. Розетки с защитой от несанкционированного доступа — отличное изобретение, поэтому используйте их — это национальный электрический кодекс.

6 / 10

Семейный мастер на все руки

Использование заземляющего электрода при наличии лучшей системы

В течение долгого времени металлические подземные водопроводные трубы считались лучшими доступными заземляющими электродами, но сегодня практически все подземные водопроводные трубы сделаны из пластика. И оказывается, что арматура в бетонных фундаментах или фундаменте дома на самом деле является более эффективной системой заземления, чем заземляющие стержни, которые мы использовали десятилетиями. Поэтому, если в новых опорах есть арматура, эту арматуру необходимо использовать в качестве основного заземляющего электрода.

В двух словах, если новый дом имеет фундамент высотой не менее 20 футов из 1/2 дюйма. арматура, арматура, встроенная в эти фундаменты, должна использоваться в качестве основного заземляющего электрода. Это новое положение национального электротехнического кодекса требует значительной координации между продавцами и руководителями проектов. Электрики обычно появляются спустя много времени после того, как бетонщики ушли, но хорошее общение — это гораздо более легкая работа, чем разрушение бетона.

7 / 10

Семейный мастер на все руки

Установка неправильной крышки на наружную розетку

На наружных розетках плоские крышки обеспечивают защиту только тогда, когда розетка не используется. Но нередко удлинители подключаются к сети на длительное время — например, для праздничного освещения. Используемые или «пузырьковые чехлы» обеспечивают постоянную защиту.

Национальные электротехнические нормы и правила определяют «влажное место» как место, подверженное воздействию воды или других жидкостей, а также незащищенное место, подвергающееся воздействию погодных условий. В национальном электрическом кодексе есть другое определение «влажных мест», которое является более субъективным, но если вы думаете, что розетка может намокнуть, используйте крышку во время использования.

И не забудьте про погодостойкий контейнер. Национальный электротехнический кодекс требует, чтобы все розетки на 15 и 20 ампер были классифицированы как устойчивые к атмосферным воздействиям и взлому при установке во влажных и влажных местах и .

8 / 10

Семейный мастер на все руки

Переполнение сервисной панели

Сервисная панель требует рабочего зазора в 30 дюймов. в ширину, три фута в глубину и шесть футов восемь дюймов в высоту в соответствии с национальными электрическими нормами.

Вот хорошее практическое правило: если вы не можете припарковать холодильник перед панелью, у вас недостаточно места для работы. Эти зазоры предназначены для защиты человека, работающего на панели. Трудно безопасно работать, когда ваши руки прижаты к бокам. Панель также должна быть легко доступна, то есть область не должна использоваться в качестве места для хранения или требовать лестницы для доступа.

9 / 10

Семейный мастер на все руки

Установка слишком малого количества розеток

Целью этого национального электротехнического кодекса является сокращение использования удлинителей. Из любой точки вдоль линии стены розетка должна находиться в пределах досягаемости шестифутового шнура прибора, и шесть футов не могут быть измерены через проход. Суть в том, что удлинители вызывают пожар и создают опасность споткнуться — чем меньше удлинителей, тем лучше.

10 / 10

Семейный мастер на все руки

Недостаточное электрическое соединение

Заземление — это не то же самое, что соединение. Сантехника, телефонные линии, коаксиальные кабели и газопроводы должны быть не только заземлены , но также соединены друг с другом.

Соединение выравнивает потенциал напряжения между проводящими системами. Это значительно снижает риск того, что человек станет путем прохождения тока между двумя проводящими системами в случае, если одна из систем окажется под напряжением. Кроме того, при ударе молнии уравновешенный потенциал напряжения сводит к минимуму риск скачков чрезвычайно высокого тока (дугового разряда) между двумя системами, которые могут вызвать пожар.

Первоначально опубликовано: 29 декабря 2020 г.

Электрические коды для домашней электропроводки

Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности

» Каталог домашней электропроводки
» Коды жилой проводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Перечень кодов электропроводки с примерами кодов электропроводки для домашней электропроводки.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Восток, чтобы использовать сайт, и я ценю, что вы получаете бесплатные вопросы для помощи. Сабрина из Анкориджа, Аляска.

Определения электрических норм для общих проектов домашней электропроводки

Видео по электромонтажу Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Понимание важности правильных методов проводки и проводки в соответствии с электротехническими нормами.
НЭК 110.12

Коробки для методов подключения

Неиспользуемые отверстия в коробках должны быть надежно закрыты. Когда отверстия в неметаллических коробках выбиты и не используются, необходимо заменить всю коробку.

NEC 110-12 и 370-18 Неиспользуемые отверстия в коробках должны быть надежно закрыты. Если отверстия в неметаллических ящиках выбиты и не используются, заменяется весь ящик.

NEC 110.14

Методы подключения проводников и винтовых клемм

Только один проводник должен быть установлен под винтовой клеммой. В коробках с более чем одним заземляющим проводом заземляющие провода должны быть сращены с проволочным хвостовиком или гибким концом, прикрепленным к винту заземляющей клеммы устройства. стиль = «очистить: слева»>

Примеры электрических кодов для домашней проводки Информация о принятии кода: Показанные коды являются только примерами и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

NEC 110.14 Подземная проводка Средства сращивания проводов для прокладки в земле должны быть указаны для такого использования. NEC 110.14 Токопроводящие жилы электрических служб Перечисленный антиоксидантный состав должен использоваться на всех алюминиевых проводниках, если только в информации о продукте не указано, что это не требуется. NEC 110.14 Подземная проводка Сращивание подземной проводки Средства сращивания проводов для непосредственного заглубления проводников должны быть перечислены для такого использования. NEC 110-14 Только один проводник должен быть установлен под клеммным винтом. В коробках с более чем одним заземляющим проводом, заземляющие провода должны быть сращены с проволочным концом или свинцовым концом, прикрепленным к винту заземляющей клеммы. NEC 110-14 и 300-15 Соединения проводов Все соединения, в том числе заземляющие провода, должны выполняться с помощью одобренных колпачков для сращивания или проволочных гаек и должны выполняться в утвержденных электрических коробках или корпусах. НЭК 200.7(С) Методы прокладки проводки прокладка Постоянно повторно идентифицируется в каждом месте, где она видна и доступна, жила с изоляцией белого цвета в кабеле типа NM может использоваться как незаземленная жила. NEC 250-134 и 370-4 Крышки и пластины коробок Металлические коробки, накладки и гипсовые кольца должны быть заземлены. Выключатели, в том числе диммеры, должны быть заземлены и иметь средства заземления металлических пластин. NEC 300-3 Все проводники одной и той же цепи, включая заземленные, должны находиться в одном и том же кабелепроводе, кабеле или траншее. NEC 300-4 Как в открытых, так и в скрытых местах, где кабели проложены через просверленные отверстия в балках, стропилах или элементах деревянного каркаса, отверстия должны быть просверлены так, чтобы край отверстия был не менее 1 1 /4 дюйма от ближайшего края деревянного элемента. Если это расстояние не может быть соблюдено, кабель должен быть защищен от проникновения шурупов или гвоздей стальной пластиной толщиной не менее 1/16 дюйма и соответствующей длины и ширины. NEC 314.4 Методы подключения Заземление Все электрооборудование, металлические коробки, накладки и гипсовые кольца должны быть заземлены. Все выключатели, включая диммеры, должны быть заземлены. NEC 300-14 Минимальная длина провода во всех коробках должна составлять 6 дюймов, при этом за пределами коробки должно быть не менее 3 дюймов. NEC 314.17 Способы подключения Коробки Неиспользуемые отверстия в коробках должны быть надежно закрыты. Когда отверстия в неметаллических коробках выбиты и не используются, необходимо заменить всю коробку. NEC 314.17 Способы подключения Тип провода NM Внешняя оболочка в коробке Внешняя оболочка кабеля NEC должна заходить в коробку минимум на 1 дюйм. NEC 314.19 Доступные распределительные коробки Распределительные коробки должны быть установлены таким образом, чтобы проводка, содержащаяся в них, могла быть доступна без демонтажа какой-либо части здания. NEC 300-22 Кабель типа NM не должен прокладываться в помещениях, используемых для возврата холодного воздуха, однако допускается прокладка кабеля NM перпендикулярно длинной стороне таких пространств. NEC 314.23 Способы прокладки проводки для коробок Все электрические коробки должны быть жестко прикреплены к конструкции здания. NEC 314.25 Способы подключения Осветительные коробки В готовых установках каждая коробка должна иметь патрон для лампы, навес или устройство с соответствующей накладкой. NEC 314.27 Способы подключения Коробки потолочных вентиляторов Если коробки используются в качестве единственной опоры для потолочного лопастного вентилятора, они должны быть перечислены и маркированы для такого использования NEC 334. 3 Методы проводки Тип NM Опора провода Кабель типа NM (неметаллический) должен быть закреплен с интервалами, не превышающими 1,4 м [4,5 фута], и в пределах 300 мм [12 дюймов] от каждой коробки. Кабель NEC 336-18 и 370-17 типа NM (неметаллический) должен быть закреплен с интервалами, не превышающими 4 1/2 фута, и в пределах 12 дюймов от каждой коробки. Однако, если используется одинарная коробка устройства без зажима, кабель должен быть закреплен в пределах 8 дюймов от коробки. NEC 370-16 Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки. Неметаллические коробки маркируются объемом в кубических дюймах. Как рассчитать размер коробки Размер проводника 14 калибр 12 калибр Для каждого отдельного изолированного провода 2 у. е. в 2,25 куб. дюйма Все провода заземления (комбинированные) 2 у.е. в 2,25 куб. дюйма Для каждого устройства (выключатель/розетка) 4 у.е. в 4,5 куб. дюйма Все внутренние кабельные зажимы (комбинированные) 2 у.е. в 2,25 куб. дюйма Расчет заполнения коробки для образцов Четыре #14/2 с кабелями заземления: Восемь изолированных проводов 16 куб. дюймов Все провода заземления 2 куб. дюйма Один переключатель 4 куб. дюйма Один сосуд 4 куб. дюйма Все зажимы 2 куб. дюйма Общий требуемый объем коробки 28 куб. дюймов NEC 370-17 Внешняя оболочка кабеля NM должна заходить в коробку минимум на 1/4 дюйма. NEC 370-23 Все электрические коробки должны быть надежно закреплены на конструкции здания. NEC 370-25 и 410-12 В завершенной установке все распределительные коробки должны иметь крышку, навес для светильника или устройство с соответствующей табличкой. NEC 370-27 Если коробки используются в качестве единственной опоры для потолочного лопастного вентилятора, они должны быть перечислены и маркированы для такого использования. NEC 370-29 Не прятать распределительные коробки в стенах, потолках, недоступных чердаках и подполах. NEC 404.9 Методы подключения Заземление Все электрооборудование, металлические коробки, накладки и гипсовые кольца должны быть заземлены. Все выключатели, включая диммеры, должны быть заземлены.

Примеры электропроводки для жилых помещений

IRC — международные коды проживания Примеры методов подключения IRC Кабели и провода, установленные в канавках или отверстиях в стойках или балках, которые находятся на расстоянии менее 1-1/4 дюйма от поверхности стойки или балки, должны быть защищены стальными пластинами толщиной 1/16 дюйма, втулками или аналогичными элементами. НЭК 300.4 Кабель в неметаллической оболочке должен поддерживаться через каждые 4,5 фута и в пределах 12 дюймов от каждой коробки. 2003 ИРК E3702.1 Проводка может проходить только через возврат холодного воздуха и не проходить через другие воздуховоды, вентиляционные камеры или другие помещения для обработки воздуха. НЭК 300,22 Выключатели или автоматические выключатели не должны отсоединять заземленный провод цепи. НЭК 404.2 (Б) Максимальный угол изгиба кабелепровода в сумме не должен превышать 360 градусов. НЭК 352.26 Изгибы кабеля Romex должны быть выполнены таким образом, чтобы радиус изгиба внутренней кромки изгиба был не менее чем в 5 раз больше диаметра кабеля. НЭК 334.24 Каждый провод, входящий в коробку и заканчивающийся или сращиваемый в ней, считается одним проводом. Все зажимы для внутренних коробок считаются одним проводником. Каждое устройство считается двумя проводниками на основе самого большого проводника, подключенного к нему. НЭК 314,16 Подключенные к шнуру встроенные кухонные приборы разрешены, но розетка должна быть доступна без демонтажа прибора. НЭК 422.33 Потолочные вентиляторы должны поддерживаться от выпускных коробок, предназначенных для такого использования. Вентиляторы весом более 50 фунтов должны поддерживаться независимо от коробки. НЭК 314.27 Всегда обращайтесь в местную строительную службу за полной и актуальной информацией о кодах.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Handyman, Handywomen, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Light Switches Wiring 3 — Проводная и 4-проводная электрическая плита Электропроводка 3-проводная и 4-проводная сушильная линия и розетка Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

СВЯЗАННЫЙ Подробнее об электрике Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с флуоресцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему освещения от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Спросите электрика – База данных вопросов и ответов по электрике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электропроводки, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты по домашней электропроводке. Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Электрические конфорки не нагреваются Почему мои конфорки Defy Stove не нагреваются до конца? Как отремонтировать или заменить конфорки DEFY. электрические — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
