Доброго времени суток, дорогие гости сайта «Заметки электрика».

Сегодня я Вам расскажу какие виды электропроводок существует.

Вы только задумайтесь про жизнь без электричества. Ведь во все наши квартиры, офисы, сады и дачи проводится электроэнергия, чтобы обеспечить нам благоприятные условия проживания — свет, бытовые электрические приборы, нагревательная техника и многое другое. Т.е. электропроводка является важнейшим звеном инженерных коммуникаций.

Итак, всего существует 3 вида электропроводок:

1. Открытая электропроводка

2. Скрытая электропроводка

3. Наружная электропроводка

Рассмотрим каждый вид более подробнее.

Открытая электропроводка

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто. Применяют несколько способов крепления кабелей и проводов к поверхностям зданий:

• на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
• на скобах
• в гофрированной трубе (металлорукав и пластиковая гофра)
• в пластиковых коробах (кабель-канал)
• на кабельных лотках
• европейских плинтусах

Достоинства открытой электропроводки:

• использование для одной и той же нагрузки меньшее сечение кабелей и проводов, по сравнению со скрытой электропроводкой (см. таблицу выбора сечения проводов и кабелей)
• быстрый доступ к контролю состояния электропроводки и ее ремонту
• применение в пожароопасных помещениях (деревянные дома или с деревянной отделкой)

Недостатки открытой электропроводки:

• располагается на видном месте, не сочетается с отделкой помещения и дизайном

Открытая электропроводка бывает:

• стационарной
• передвижной
• переносной

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах. Применяют несколько способов прокладки кабелей и проводов:

• в металлических трубах
• в пластиковых коробах (кабель-канал)
• в гибких металлорукавах или пластиковой гофре
• в строительных углублениях (технологических пустотах) и штробах под штукатуркой
• под навесными потолками
• под пластиковыми стеновыми панелями

Достоинства скрытой электропроводки:

• скрыта от глаз
• не мешает дизайну и внутренней отделки помещения
• более безопасна, в плане случайного прикосновения к токоведущим жилам

Недостатки скрытой электропроводки:

• ограничен доступ к электропроводке, ее ремонту и устранению неисправности (обрыв фазы или нуля)
• при монтаже скрытой электропроводки необходимо заранее проектировать расположение электроточек (светильники, розетки, выключатели)
• штробление каналов очень трудоемкое дело и требует соответствующего опыта
• необходимо большее сечение кабелей и проводов по сравнению с открытой электропроводкой (по таблице ПУЭ)

Не смотря на недостатки, скрытую электропроводку чаще всего применяют в наших с Вами квартирах. Это самый распространенный метод прокладки.



Наружная электропроводка

Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, а также между зданиями на опорах. Может быть:

• открытая
• скрытая

P.S. При выборе вида электропроводки и способа ее прокладки нужно руководствоваться требованиями пожарной безопасности и ПУЭ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Виды электропроводок

Пример HTML-страницы

Доброго времени суток уважаемые гости сайта «Записки электрика».

Сегодня я расскажу, какие типы электрических кабелей существуют.

Подумайте о жизни без электричества. Ведь все наши квартиры, офисы, сады и дачи снабжены электричеством, чтобы обеспечить нам благоприятные условия для проживания: электричество, бытовая техника, системы отопления и многое другое. Электропроводка — важнейшее звено инженерных коммуникаций.

Итак, всего существует 3 вида разводки:

1. Открытая проводка

2. Скрытая проводка

3. Внешняя проводка

Рассмотрим каждый вид подробнее.

Содержание

1. Открытая электропроводка
2. Скрытая электропроводка
3. Наружная электропроводка

Открытая электропроводка

Открытая проводка прокладывается открыто на стенах, потолках и других строительных конструкциях. Для подключения кабелей и проводов к поверхностям зданий используются несколько методов:

• на фарфоровых роликах или изоляторах (обычно это делали проводка в старых квартирах и домах)
• в скобках
• в гофрированной трубе (металлической и пластиковой гофрированной трубе)
• в пластиковых ящиках (кабельный ввод)
• на кабельных лотках
• европейские плинтусы

Преимущества открытой проводки:

• используйте меньшее сечение кабелей и проводов при одинаковой нагрузке по сравнению со скрытой прокладкой кабелей (см. таблицу для выбора кабелей и сечений кабелей)
• быстрый доступ к мониторингу состояния электропроводки и ее ремонту
• использование в помещениях с риском возгорания (деревянные дома или с деревянной отделкой)

Недостатки открытой проводки:

• расположен на видном месте, не сочетается с отделкой и дизайном помещения

Открытая проводка — это:

• стационарный
• мобильный
• портативный

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, например, в стенах, полах, потолках, чердаках. Прокладывать кабели и провода можно несколькими способами:

• в металлических трубах
• в пластиковых ящиках (кабельный ввод)
• в гибких металлических или гофрированных пластиковых трубах
• в строительных нишах (технологических пустотах) и пазах под штукатурку
• под столешницей
• под пластиковые стеновые панели

Преимущества скрытой проводки:

• скрыт от взгляда
• не мешает дизайну интерьера и отделке помещения
• безопаснее с точки зрения случайного контакта с токоведущими проводами

Недостатки скрытой проводки:

• ограниченный доступ к электропроводке, ее ремонт и устранение неисправностей (обрыв фазы или нуля)
• при установке скрытой электропроводки необходимо заранее спланировать расположение электрических точек (светильники, розетки, выключатели)
• ченнелинг занимает много времени и требует соответствующего опыта
• требуется большее сечение кабелей и проводов, чем при открытой проводке (согласно таблице ПУЭ)

Несмотря на недостатки, в наших квартирах часто используется скрытая электропроводка. Это наиболее распространенный способ установки.



Наружная электропроводка

Наружная электропроводка проводится на улице по наружным стенам домов, зданий и сооружений, а также между постройками на опорах. Возможно:

• открытым
• скрытый

PS При выборе типа электропроводки и способа прокладки необходимо руководствоваться требованиями пожарной безопасности и ПУЭ.

Если статья была вам полезна, поделитесь ею с друзьями:

Понравилась статья? Поделиться с друзьями:

Типы проводки – определение, заключение и часто задаваемые вопросы

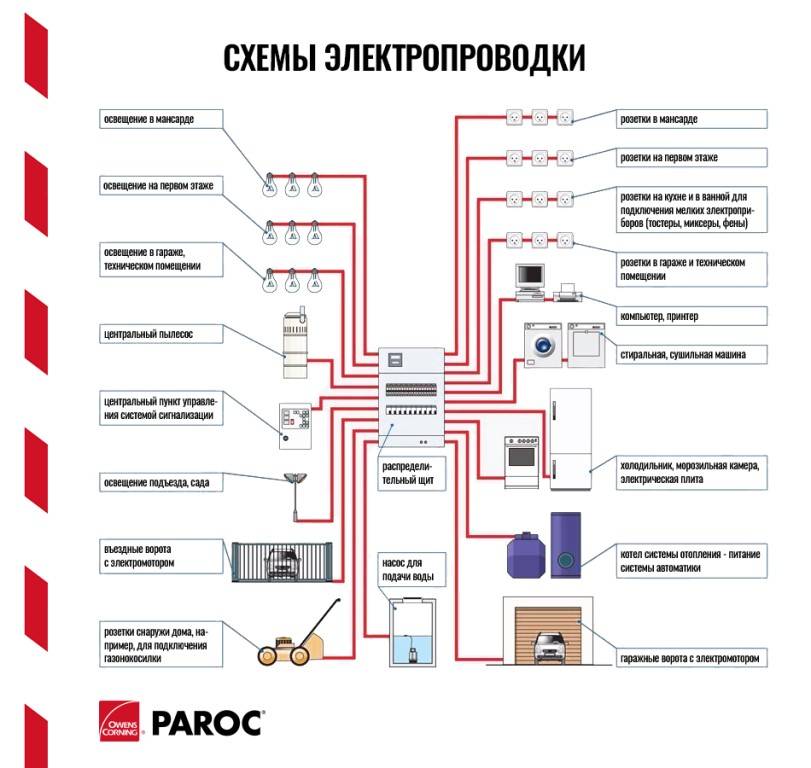

Для распределения электроэнергии по всему дому к распределительному щиту коммунальной компании необходимо подключить широкий спектр электрических аксессуаров. Эта статья расскажет вам о различных типах проводки, типах разъемов проводки и их применении.

Что вы понимаете под термином проводка?

Под электропроводкой понимается процесс распределения электроэнергии по проводам таким образом, чтобы максимизировать эффективность использования проводников электропроводки в здании или в конкретном помещении для достижения лучшего контроля нагрузки.

Что такое электропроводка?

Электропроводка представляет собой монтаж кабелей, по которым питание структурировано распределяется на различные устройства, связанные с электричеством, для обеспечения непрерывного энергоснабжения. К таким устройствам относятся предохранители, выключатели, розетки, светильники, вентиляторы и т. д.

Под электропроводкой понимается процесс распределения электроэнергии по проводам способом, оптимизированным для удовлетворения электрических, а также экономических требований определенного места. Он подключается к электроснабжению методично, чтобы обеспечить отсутствие перебоев в электроснабжении.

Если электропроводка в строении, например, в здании, установлена ​​правильно, управление и распределение нагрузки будут улучшены. Эти проводники в этом месте, здании, доме и т. Д. Доступны для недорогого использования и могут использоваться для различных целей.

Можно приобрести различные виды проводов, каждый из которых служит определенной цели.

Все эти провода доступны на рынке. Прежде чем приступить к электрическому проекту, требующему электрических соединений, человеку необходимо ознакомиться с различными типами проводки и различными типами соединений электропроводки. Это необходимо, чтобы определить, какой тип электропроводки будет наиболее подходящим для проводной конструкции.

Типы электрических проводов

Ниже представлены различные типы электрических проводов и разъемов:

1. Система тройников или соединительных коробок

С помощью этой проводки можно подключать различные приборы. . Поскольку он не требует чрезмерного сечения кабеля, он идеально подходит для временных установок, поскольку он экономичен.

2. Петля в системе

Эта система используется, поэтому лампы и другие приборы подключаются параллельно, чтобы обеспечить индивидуальное управление каждым устройством. Они легко доступны и их легко получить для обнаружения ошибок.

3. Проводка с скобами

 В этой проводке используются изолированные провода с ВИР или ПВХ, провода плетутся и крепятся к стенам и потолку с помощью фарфоровых, деревянных или пластиковых скоб. Поскольку это скорее временное решение, его нельзя использовать в домашних условиях. Возьмем, к примеру, структуру, которая сейчас находится в стадии разработки.

4. Реечная проводка

В этой конфигурации проводки используются кабели TRS с одной, двумя и тремя жилами. Эти кабели могут быть стойкими к пару и химическим веществам и водостойкими. Он имеет низкую стоимость по сравнению с любой другой системой электропроводки, которая может использоваться в электрической цепи.

5. Кожух и заглушки Проводка

Деревянные корпуса защищают кабели ВИР в этой конфигурации проводки. Это практика, которая больше не используется в настоящее время. Ремонт значительно упрощается, когда фаза и нулевой провод вставляются в свои гнезда по отдельности.

6. Провода в свинцовой оболочке

Это электрические проводники, заключенные в алюминиевый сплав, который на 95 % состоит из свинца и имеют оболочку, защищающую их от атмосферы. Этим покрытием кабели защищены от атмосферной коррозии и повреждений, вызванных влагой и механическими воздействиями.

7. Кабелепровод

Дальнейшее подразделение этой формы электропроводки выглядит следующим образом:

Поверхностный кабелепровод: это тип электропроводки, обычно прокладываемый на поверхности стены или потолка. На этом этапе через равные промежутки просверливаются отверстия, а для соединения трубопровода с отверстиями используются заглушки.

• Скрытая электропроводка: Этот тип электропроводки скрыт в стенах с помощью штукатурки с использованием пластиковой или металлической трубы. Они снова делятся на следующие категории в зависимости от типа трубопровода:
• Металлический трубопровод: Они изготовлены из стали, дорогого, но очень прочного материала. Еще раз, металлический трубопровод можно разделить на следующие категории:
• Трубопровод класса A: Он определяется как тонкий слой стального листа, также называемый кабелепроводом малого сечения.
• Трубопровод класса B: Трубопроводы класса B, которые часто называют кабелепроводами большого сечения, характеризуются толстыми слоями стальных листов.
• Неметаллический кабелепровод: В этом кабелепроводе используются гибкие и простые провода, которые изгибаются подобно кабелепроводу из твердого ПВХ.

8. Электрические провода

Термин «провод» используется для обозначения одного электрического проводника или одного канала, способного проводить электричество. Часть провода, по которой течет электрический ток, называется проводником. Он может быть изготовлен из меди, алюминия или алюминия с медным покрытием, который затем заключен в непроводящее пластиковое покрытие. С другой стороны, термин «кабель» относится к сборке одного или нескольких таких проводов по-разному (бок о бок, в жгуте и т. д.) для передачи электрического тока.

При работе с различными приложениями и установками необходимо иметь четкое представление о правилах Национального электротехнического кодекса (NEC) в отношении типов проводки и свойств этих проводов. Следующие аспекты электрических кабелей должны быть приняты во внимание, чтобы сделать осознанный выбор относительно состава:

• Размер проводов: Калибр провода отвечает за определение диапазонов размеров проводов. Цифры 10, 12, 14, 18 и т. д. являются типичными диаметрами проволоки. Предположим, что примерно для десяти ампер вам понадобится провод калибра 18. Кроме того, для 100 Ампер необходим провод с сечением 2.
• Буквенные обозначения проводов: Согласно Инструкции NEC, изоляция в типах проводки обозначается определенными буквами. Электрические изоляции бывают различных конфигураций; некоторые более распространенные из них включают THHN, THWN, THW и THHN. Что обозначают эти буквы?
  • H означает «термостойкость».
  • HH означает «высокая термостойкость», что означает, что материал может выдерживать температуры до 194 градусов по Фаренгейту.
  • N-нейлон обеспечивает сопротивление.
  • Т-термопластовая изоляция
  • W- Подходит для влажных помещений
  • X-Coating представляет собой синтетический полимер, устойчивый к огню.

Цветовые коды электрических проводов

При работе с электрическими цепями существует множество типов проводов, каждый из которых имеет свой уникальный цветовой код. Эти цветовые коды часто устанавливаются центральными властями для облегчения разработки стандартных операционных процедур.

• Красные провода — это те, по которым течет ток, и они называются «под напряжением».
• Провода с белым оттенком всегда считаются нейтральными (нулевые провода также черные).
• Провода зеленого оттенка обычно используются всякий раз, когда выполняется заземление или заземление.
• Черные провода — это Hotwires. Эти провода используются для розеток и выключателей.
• Синие и желтые провода указывают на то, что они являются горячими проводами и используются для различного оборудования.

Заключение

Весьма вероятно, что каждый человек на планете, пользующийся электричеством, знает о вкладе проводов и кабелей. Поскольку существование проводов и кабелей так широко известно, мы можем с уверенностью сказать, что их длина — это то, что удерживает весь земной шар вместе. Кроме того, ученые разработали проволоку, которая в тысячу раз тоньше, чем одна прядь человеческого волоса. Этот провод был изобретен учеными (длина провода всего один атом в длину и четыре атома в ширину).

Таким образом, с появлением технологий необходимо знать о различных типах проводки и типах разъемов проводки, поскольку именно они не только удерживают подключенными гаджеты, но и через них возможна человеческая жизнь.

Часто задаваемые вопросы

1. Какие опасности возникают при работе с электропроводкой?

A. Во всех современных домах и постройках есть электрические провода. Поэтому его установка является важной частью строительства. Даже самая простая ошибка проводки может привести к катастрофическому возгоранию, как мы видели много раз. Провода нуждаются в надлежащей изоляции и никакой обрезки. Любые надрезы могут вызвать короткое замыкание и привести к повреждению конструкции.

2. Почему важно использовать цветовую маркировку проводов в электрической цепи?

A. Кабели с цветовой маркировкой используются в таком оборудовании, как телевизор и холодильник. Государственный регулирующий орган устанавливает эти цветовые коды, чтобы обеспечить универсальность применения электрических проводов и гарантировать, что технические специалисты могут работать в соответствии с согласованным образом, независимо от цвета проводов. Из-за возможности возгорания или короткого замыкания при соприкосновении токоведущего и нейтрального проводов необходимо соблюдать соответствующую цветовую маркировку.

3. Почему мы используем медь или алюминий для передачи электроэнергии из одного места в другое?

A. Электрические провода состоят из двух частей. Внешняя часть представляет собой изолирующий слой, который не проводит электричество, а внутренняя часть представляет собой провод, который его проводит. Этот токопроводящий провод изготовлен из металла, хорошо проводящего электричество. Серебро, которое является лучшим проводником электричества и может быть использовано в проводах, является лучшим проводником электричества. Тем не менее, это очень дорого и не является хорошим выбором для высокого спроса на электрические кабели. Медь и алюминий также используются в проводах, потому что они являются хорошими проводниками.



Электрические провода и типы проводки

Содержание

1

Электрические провода и типы проводки играют важную роль в электрических системах отелей. Электрические проводники можно разделить на два типа: неизолированные провода и изолированные провода. Неизолированные провода используются для воздушной передачи и распределения электроэнергии, а изолированные провода и кабели используются для внутренних и подземных соединений.

Существует несколько типов изолированных проводов, включая провода со свинцовым покрытием, из вулканизированной резины (VIR), с оболочкой из жесткой резины (TRS) или с покрытием из жесткой оболочки (CTS), провод из поливинилхлоридного компаунда (ПВХ), атмосферостойкий провод, гибкий провод, и изолированный кабельный провод.

Различные типы проводки подходят для разных целей.

Ниже приведены некоторые из наиболее распространенных типов проводки, используемых в отелях:

Проводка с скобами

Этот тип проводки подходит для временной проводки, например, в залах для бракосочетаний. Фарфоровые или деревянные кляммеры очень легко возводятся и крепятся на расстоянии 4-5 м друг от друга. В этой системе электропроводки обычно используются провода ВИР или ПВХ. Количество канавок в скобе зависит от количества проводов, которые должны быть проложены рядом. Этот тип проводки может быть установлен очень быстро, а материалы могут быть восстановлены для дальнейшего использования.

Деревянная электропроводка

Деревянная электропроводка — это метод электропроводки, обычно используемый в зданиях, включая отели. Этот метод проводки включает использование деревянных реек для прокладки электрических кабелей, а провода TRS или ПВХ прокладываются по деревянной рейке с помощью зажимов. Электропроводка из деревянных реек является предпочтительным методом временного электрического соединения, поскольку это экономит трудозатраты и затраты на установку.

Кожух и защитная проводка

Защитная и защитная проводка — это тип электроустановки, при котором провода проходят по поверхности стены или потолка и заключены в пластиковый или металлический кожух. Кожух защищает провода от повреждений и обеспечивает аккуратный внешний вид. Это популярный вариант для старых зданий, где может быть сложно или дорого установить скрытую проводку.

Проводка в оболочке из свинца

Проводка в оболочке из свинца — это тип электропроводки, который обычно использовался в зданиях, построенных до 1960-х годов. Он состоит из свинцовой оболочки, покрывающей электрические провода, затем эта оболочка оборачивается изоляционным материалом, например резиной, и покрывается защитным слоем. Проводка со свинцовой оболочкой была популярна в прошлом из-за ее долговечности и огнестойкости, она обеспечивает барьер, предотвращающий распространение электрического пожара, а резиновая изоляция обеспечивала дополнительный уровень защиты.

Кабелепровод

В этой системе провода ВИР и ПВХ прокладываются по стальным, железным или ПВХ трубам. Трубопроводы могут проходить по стенам или могут быть скрыты. Кондуитный тип считается лучшей системой электропроводки. Металлический трубопровод обеспечивает лучшую защиту и безопасность. Тем не менее, как металлическая, так и неметаллическая проводка кабелепровода становится все более предпочтительной в качестве системы электропроводки.
