Внешняя электропроводка в квартире: Требования ПУЭ и СНиП к монтажу электропроводки

Требования ПУЭ и СНиП к монтажу электропроводки

Содержание

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

• установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
• все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
• допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
• для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
• запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
• каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
• необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
• проводники соединяются только в распределительных блоках или в специальных коробках;
• для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

• Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра.

Монтаж проводки таким способом часто применяют на неровных поверхностях, т.к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Гофру лучше применять для кладовых или складских помещений, т.к. подобный метод не вписывается в интерьер жилых помещений.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Статьи по теме:  Устройство инженерных коммуникаций при черновом ремонте

Отсюда обычные правила.

• Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
• Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
• В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах. Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

В кабель-каналах

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
• Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

• Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т. п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

Источники

• https://dvabrevna.ru/kommunikatsii/otkryitaya-provodka-v-kvartire-i-dome.html
• https://EvoSnab.ru/ustanovka/prokladka/naruzhnaja-provodka
• https://ProFazu.ru/provodka/montazh/otkrytaya-provodka.html
• https://YaElectrik.ru/elektroprovodka/otkrytaya-provodka
• https://ehto.ru/elektroprovodka/otkrytaya-ehlektroprovodka-v-kvartire
• https://elektroshkola.ru/elektroprovodka/montazh-elektroprovodki/

Открытая проводка в доме: основные правила монтажа электропроводки

Закрытая проводка для многих удобнее, чем открытая: замурованные провода не влияют на внешний вид интерьера и не мешают приставлять мебель вплотную к стенам. К тому же, считаются более безопасными. И все же, в старых и в деревянных домах проводка чаще монтируется открытым способом. На то есть свои причины, о которых следует знать владельцам деревянных домов, а также собственникам и съемщикам квартир, относящихся к старому жилому фонду.

ARCHPOLE

CONTENT Architecture

Замуровать невозможно
Представьте себе старинную кирпичную кладку. Из тех, что в чудом сохранившихся домах, где жилые метры достаточно дороги. Здесь благородную старину стараются оставить открытой и не калечить прокладкой внутренних коммуникаций в эстетических и конструктивных целях. Тем более, что в модных сегодня стилях лофт и хай-тек все должно быть на виду — и конструкции, и коммуникации.

Детали: Штробление стен под прокладку коммуникаций относится к переустройству здания и подлежит согласованию с жилищной инспекцией. И в таком переустройстве могут отказать, ведь лишние каналы в стенах снижают их несущую способность.

Электрика в интерьере

В стиле ретро

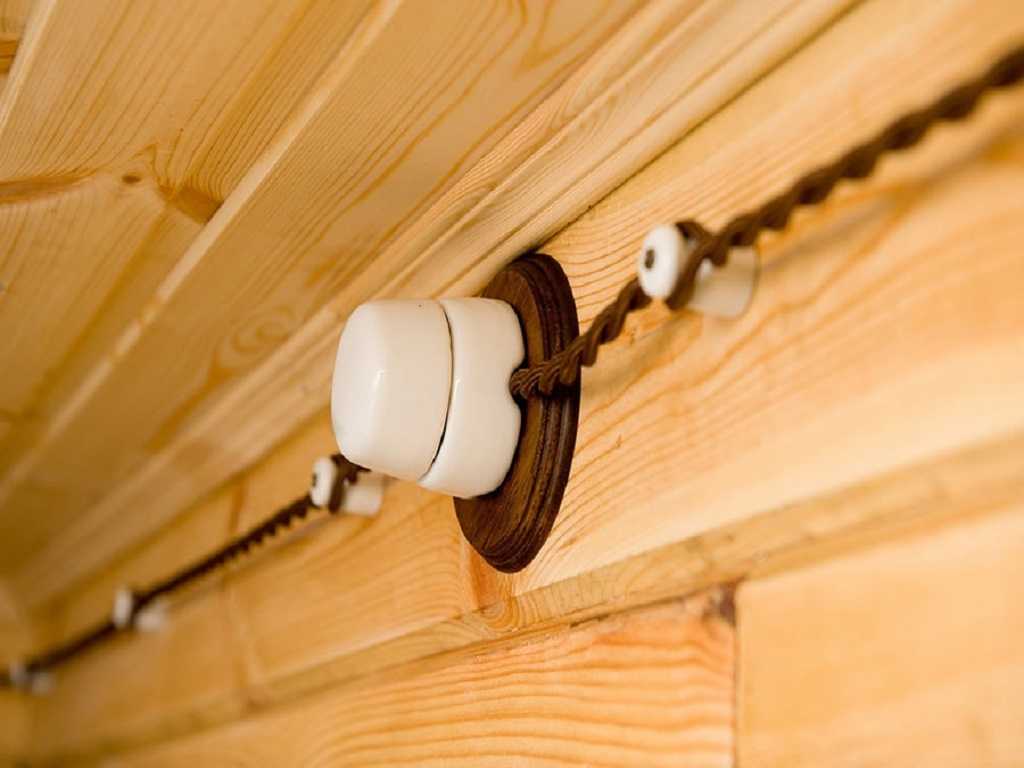

Открытую проводку, а также фарфоровые розетки и выключатели можно найти во многих магазинах в ретро-коллекциях, и интерьеру в стиле рубежа XIX-ХХ века без них не обойтись. Еще сто лет назад крученый провод на керамических изоляторах был показателем технического прогресса и единственно возможным способом устройства электрической сети.

Изначально выключатели были поворотными, и для каждой лампочки предназначался свой выключатель. Клавишные, в том числе двух- и трехклавишные модели появились только в 1960-х годах.

removed

ARCHPOLE

Объект дизайна
Открытые коммуникации — одна из любимых тем в современном дизайне, ее используют и на полном серьезе, и с завидным чувством юмора. Шутка архитекторов с перемещением проводки в медные трубы, используемые для водопровода, несомненно, поднимает не только настроение хозяев, но и стоимость жилья.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Бетон, стекло и медные трубы в необычной московской квартире

Lavka-Design

I. D.interior design

Внимание, дерево!
В соответствии с действующими российскими нормами электропроводка по сгораемому основанию, например, по дереву, осуществляется открыто. При этом, важно, чтобы между проводом и стеной оставался воздушный зазор, иначе короткое замыкание или иная авария в электросети может стать причиной пожара.

В местах прохождение кабеля сквозь деревянные стены и перекрытия его помещают в стальную трубу. Такая изоляция крайне необходима, ведь в отверстиях стен, сквозь которые проводка идет из комнаты в комнату, скапливается пожароопасная пыль. На проводку могут посягать и мыши, рекомендуется осматривать ее по весне в целях выявления повреждений.

Детали и розетки для открытой проводки производятся и в наши дни, в том числе с разной степенью защиты от проникновения влаги и пыли. Для ванной есть специальные влагозащищенные розетки и выключатели.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковная дача с качелями и дровяной печью

Elena Scherbakova

Современные технологии позволяют делать внутри деревянных стен каналы под проводку, соответствующие нормам пожарной безопасности. Прокладка каналов закладывается на этапе изготовления строительного материала по конкретному проекту и для конкретного заказчика. Себестоимость такого дома получается значительно выше, чем у деревянного здания, построенного по традиционной русской технологии.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковный дом, влюбленный в Природу

Ретро электрика Salvador

Без грязи
Прокладка или замена закрытой проводки представляет собой один из самых грязных ремонтных процессов. Стены долбят штроборезом (разновидность перфоратора), создавая в них каналы под кабель и углубления под монтажные коробки. Кабели, помещенные в защитные гофрированные трубы, замуровывают в стены, после чего выравнивают поверхности.

Словом, грязь такая, что жить невозможно. Тем более, что замену проводки производят комплексно во всей квартире или в доме, а не от комнаты к комнате. Ну, а если систему коротит, а капитальный ремонт не по силам? Тогда открытая проводка — едва ли не единственное спасение.

Детали: Защищать старую двухжильную проводку «фаза-ноль» на основе алюминиевого провода с помощью современных дифференциальных автоматов просто бессмысленно. Они работают лишь с современным трехжильным кабелем «земля-фаза-ноль».

AMR Interior Design & Drafting Ltd.

Public and private interiors

Обратите внимание

• Для осветительных сетей используют провод сечением 1,5 кв.мм, для розеточных групп — 2,5 кв.мм.
• Шаг между держателями составляет не более 50 см, а на сложных участках, например на поворотах, его делают короче.

Buchanan Photography

• Открытая проводка может быть открытой в прямом смысле или же находиться внутри каналов, защищающих опасное электричество от случайного повреждения.
• Розетки и выключатели устанавливайте на прокладках из токонепроводящего материала.

nuリノベーション

Однушечка | Odnushechka

• Каналы бывают разные. Есть, например, кабель-каналы с перегородками внутри, которые позволяют прокладывать одновременно и слаботочные, и силовые кабели. Съемная верхняя часть обеспечивает возможность контроля и замены проводов, если вдруг возникнет такая необходимость.
