Требования ПУЭ и СНиП к монтажу электропроводки

Содержание

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

• установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
• все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
• допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
• для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
• запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
• каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
• необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
• проводники соединяются только в распределительных блоках или в специальных коробках;
• для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

• Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
• Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

• Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра.

Монтаж проводки таким способом часто применяют на неровных поверхностях, т.к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Гофру лучше применять для кладовых или складских помещений, т.к. подобный метод не вписывается в интерьер жилых помещений.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Статьи по теме:  Устройство инженерных коммуникаций при черновом ремонте

Отсюда обычные правила.

• Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
• Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
• В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах. Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

В кабель-каналах

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
• Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

• Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т. п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

Источники

• https://dvabrevna.ru/kommunikatsii/otkryitaya-provodka-v-kvartire-i-dome.html
• https://EvoSnab.ru/ustanovka/prokladka/naruzhnaja-provodka
• https://ProFazu.ru/provodka/montazh/otkrytaya-provodka.html
• https://YaElectrik.ru/elektroprovodka/otkrytaya-provodka
• https://ehto.ru/elektroprovodka/otkrytaya-ehlektroprovodka-v-kvartire
• https://elektroshkola.ru/elektroprovodka/montazh-elektroprovodki/

Открытая проводка в доме: основные правила монтажа электропроводки

Закрытая проводка для многих удобнее, чем открытая: замурованные провода не влияют на внешний вид интерьера и не мешают приставлять мебель вплотную к стенам. К тому же, считаются более безопасными. И все же, в старых и в деревянных домах проводка чаще монтируется открытым способом. На то есть свои причины, о которых следует знать владельцам деревянных домов, а также собственникам и съемщикам квартир, относящихся к старому жилому фонду.

ARCHPOLE

CONTENT Architecture

Замуровать невозможно
Представьте себе старинную кирпичную кладку. Из тех, что в чудом сохранившихся домах, где жилые метры достаточно дороги. Здесь благородную старину стараются оставить открытой и не калечить прокладкой внутренних коммуникаций в эстетических и конструктивных целях. Тем более, что в модных сегодня стилях лофт и хай-тек все должно быть на виду — и конструкции, и коммуникации.

Детали: Штробление стен под прокладку коммуникаций относится к переустройству здания и подлежит согласованию с жилищной инспекцией. И в таком переустройстве могут отказать, ведь лишние каналы в стенах снижают их несущую способность.

Электрика в интерьере

В стиле ретро
Открытую проводку, а также фарфоровые розетки и выключатели можно найти во многих магазинах в ретро-коллекциях, и интерьеру в стиле рубежа XIX-ХХ века без них не обойтись. Еще сто лет назад крученый провод на керамических изоляторах был показателем технического прогресса и единственно возможным способом устройства электрической сети.

Изначально выключатели были поворотными, и для каждой лампочки предназначался свой выключатель. Клавишные, в том числе двух- и трехклавишные модели появились только в 1960-х годах.

removed

ARCHPOLE

Объект дизайна
Открытые коммуникации — одна из любимых тем в современном дизайне, ее используют и на полном серьезе, и с завидным чувством юмора. Шутка архитекторов с перемещением проводки в медные трубы, используемые для водопровода, несомненно, поднимает не только настроение хозяев, но и стоимость жилья.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Бетон, стекло и медные трубы в необычной московской квартире

Lavka-Design

I. D.interior design

Внимание, дерево!
В соответствии с действующими российскими нормами электропроводка по сгораемому основанию, например, по дереву, осуществляется открыто. При этом, важно, чтобы между проводом и стеной оставался воздушный зазор, иначе короткое замыкание или иная авария в электросети может стать причиной пожара.

В местах прохождение кабеля сквозь деревянные стены и перекрытия его помещают в стальную трубу. Такая изоляция крайне необходима, ведь в отверстиях стен, сквозь которые проводка идет из комнаты в комнату, скапливается пожароопасная пыль. На проводку могут посягать и мыши, рекомендуется осматривать ее по весне в целях выявления повреждений.

Детали и розетки для открытой проводки производятся и в наши дни, в том числе с разной степенью защиты от проникновения влаги и пыли. Для ванной есть специальные влагозащищенные розетки и выключатели.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковная дача с качелями и дровяной печью

Elena Scherbakova

Современные технологии позволяют делать внутри деревянных стен каналы под проводку, соответствующие нормам пожарной безопасности. Прокладка каналов закладывается на этапе изготовления строительного материала по конкретному проекту и для конкретного заказчика. Себестоимость такого дома получается значительно выше, чем у деревянного здания, построенного по традиционной русской технологии.

ЧИТАЙТЕ ТАКЖЕ…
Houzz тур: Подмосковный дом, влюбленный в Природу

Ретро электрика Salvador

Без грязи
Прокладка или замена закрытой проводки представляет собой один из самых грязных ремонтных процессов. Стены долбят штроборезом (разновидность перфоратора), создавая в них каналы под кабель и углубления под монтажные коробки. Кабели, помещенные в защитные гофрированные трубы, замуровывают в стены, после чего выравнивают поверхности.

Словом, грязь такая, что жить невозможно. Тем более, что замену проводки производят комплексно во всей квартире или в доме, а не от комнаты к комнате. Ну, а если систему коротит, а капитальный ремонт не по силам? Тогда открытая проводка — едва ли не единственное спасение.

Детали: Защищать старую двухжильную проводку «фаза-ноль» на основе алюминиевого провода с помощью современных дифференциальных автоматов просто бессмысленно. Они работают лишь с современным трехжильным кабелем «земля-фаза-ноль».

AMR Interior Design & Drafting Ltd.

Public and private interiors

Обратите внимание

• Для осветительных сетей используют провод сечением 1,5 кв.мм, для розеточных групп — 2,5 кв.мм.
• Шаг между держателями составляет не более 50 см, а на сложных участках, например на поворотах, его делают короче.

Buchanan Photography

• Открытая проводка может быть открытой в прямом смысле или же находиться внутри каналов, защищающих опасное электричество от случайного повреждения.
• Розетки и выключатели устанавливайте на прокладках из токонепроводящего материала.

nuリノベーション

Однушечка | Odnushechka

• Каналы бывают разные. Есть, например, кабель-каналы с перегородками внутри, которые позволяют прокладывать одновременно и слаботочные, и силовые кабели. Съемная верхняя часть обеспечивает возможность контроля и замены проводов, если вдруг возникнет такая необходимость.

РАССКАЖИТЕ НАМ…
Использовали ли вы открытую проводку при ремонте дома или квартиры? Поделитесь с нами своим опытом и фотографиями в разделе комментариев!

Электропроводка в квартире: правила от А до Я | Своими руками

Содержание ✓

• ✓ Монтаж электропроводки в жилых помещениях – что нужно знать
• ✓ Электропроводка в ванной – дело особое!
• ✓ Вода и электричество – будьте осторожны!
• ✓ Что и куда можно установить в ванной
• ✓ Из словаря электрика
• ✓ Отключить предохранители!
• ✓ Провод, кабель или шнур
• ✓ Проводка в квартире своими руками – видео

Если вы решили самостоятельно повесить люстру или поменять розетку, необходимо соблюдать несколько очень важных правил работы с электричеством. Даже если вы не решитесь браться за работу с электропроводкой самостоятельно, знание способов их производства позволит вам проконтролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях – что нужно знать

Трасса квартирной электропроводки должна быть проложена строго вертикально и горизонтально по стенам, а все повороты должны быть выполнены только под прямым углом. Если проводку решено расположить вверху помещения, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это сведет к минимуму вероятность механического повреждения кабеля при ремонте или расстановке мебели.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае прокладывать кабель по полу внутри специального электрического плинтуса.

Выключатели должны располагаться при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТ и СНиП, а, как правило, составляет от 80 до 150 см. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы им могли пользоваться дети. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут быть на любой высоте, например, на уровне кухонной столешницы. Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной — это особый случай!

В других случаях вышеуказанные требования к зонам прокладки кабеля не применяются. Здесь все провода должны находиться в верхней части помещения, а проводка к потребителям (свет, розетки и выключатели) должна проходить строго вертикально сверху вниз. Никаких проводов не может быть возле душа или ванной.

В потолке допускается установка встраиваемых точечных светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом отношении светодиоды идеальны. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 89.95 и предусмотреть для санузла норму освещенности в люксе 200.

---

Смотрите также: Электропроводка на даче своими руками – схемы и фото

---

Вода и электричество – будьте осторожны!

Электричество и вода несовместимы, а их сочетание смертельно опасно! Поэтому в ванных комнатах предъявляются повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной комнате! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электроснабжения в ванной трехжильный медный кабель 2,5 мм ² для розеток 1,5 мм ² для ламп 4 мм ² для бытовой техники.

Что и где можно установить в ванной комнате

Монтаж проводки допускается только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением в 12 В. В зоне высотой 225 см допускается только Для этой цели могут быть установлены стационарные и специально разработанные вентиляционные и водяные обогреватели.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Что такое жила и изоляция? Зная эти понятия, вам будет проще разобраться в многообразии проводников электричества, предлагаемых рынком.

Сердечник — металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. При выборе проводов и кабелей для домашней электропроводки важно знать площадь сечения жил.

Изоляция — это материал, в котором проходит электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение жил друг с другом, обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением только в случае отключения соответствующего предохранителя. Просто щелкнуть выключателем света недостаточно! Зафиксируйте предохранитель изолентой во избежание случайного включения до окончания работы. Перед началом работы проверьте измерительным прибором, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этой цели использовать индикатор напряжения или мультиметр.

---

Ссылка по теме: Электропроводка в ванной и сауне своими руками – чертежи, схемы, фото

---

Провод, кабель или шнур потребительские, поэтому их делят на одножильные и многожильные. Провода могут быть защищенными или незащищенными. Первые имеют поверх изоляционную оболочку

, экранирование провода от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жила изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений. Таким образом, защитный слой стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом. Кабели с такой защитой называются бронированными.

Шнур состоит из многожильных гибких проволок, кодированных и покрытых внешней оболочкой из мягкой резины или пластмассы. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе проводника первое, на что нужно обратить внимание, это материал жил. Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Запрещены провода с алюминиевыми жилами.

Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или спрятаны в пластиковые короба, кабели можно прокладывать открыто.

В бытовой электропроводке чаще всего используется кабель ВВП. Это небронированный экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях. Изолированные жилы кабеля скручены и имеют характерную окраску.

Кабель с наименованием ВВГнголычается ВВГтем.что этот кабель негорюч. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет разнообразную форму, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Силовой кабель NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки. Обладает пониженной воспламеняемостью и газовыделением. Чаще всего используется для подключения к этажному щиту и для дальнейшего подключения этого щита к квартирным или комнатным щитам (чаще в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Провод ПППП — самый дешевый из всех проводниковых изделий. Этот монтажный плоский провод имеет две или три однопроволочные жилы и изоляцию из ПВХ. Прожилки могут быть окрашены в разные цвета. Такой провод бывает только плоским и используется для силовых и осветительных сетей. Но утеплитель, выполненный из дешевых материалов, при нагреве быстро теряет свои свойства. Если же использование ППС необходимо, то его следует разместить в пластиковом кабельном канале.

Для ввода электричества в дом наиболее широко используется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции провод СИП не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электропроводки при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил устройства электроустановок (ПУЭ). Согласно им, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция обозначает нулевой рабочий проводник, а желто-зеленый цвет обозначает нулевой защитный проводник. Фазные провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красным, черным, фиолетовым, коричневым, серым, розовым, оранжевым, бирюзовым или белым. Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и дальнейшем ее обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых клеммах, например в розетках, используйте штыревые втулки. Они предохраняют жилы от сдавливания винтом при затягивании контакта. Для обжима кончиков используйте специальные щипцы.

Электропроводка в квартире своими руками — видео

Электропроводка в квартире своими руками

Посмотреть это видео на YouTube

© Автор: Михаил Лежнев ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

• Начало всех работ — схема
• Составление схемы
• Необходимые материалы
• Щит распределительный
  • Какие есть щиты?
  • Чем оснащен щит?
• Нагрузка в квартиру
• Монтаж электропроводки
  • Подготовительный этап
  • Открытая проводка
  • Скрытая проводка
  • Завершающий этап
66

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
2. Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
4. И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические плиты и духовки;
• Шайба;
• холодильник и морозильник;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учесть кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где оборудование и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей.

Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м

2 , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена ​​из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

• Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.
• DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
• Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
• Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
• Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
• Устройства защитного отключения (УЗО), самостоятельно не монтируются, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

• на осветительную нагрузку — 10 А;
• для розеток — 16 А;
• для подключения бытовых приборов до 4,5 кВт — 20 А;
• для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

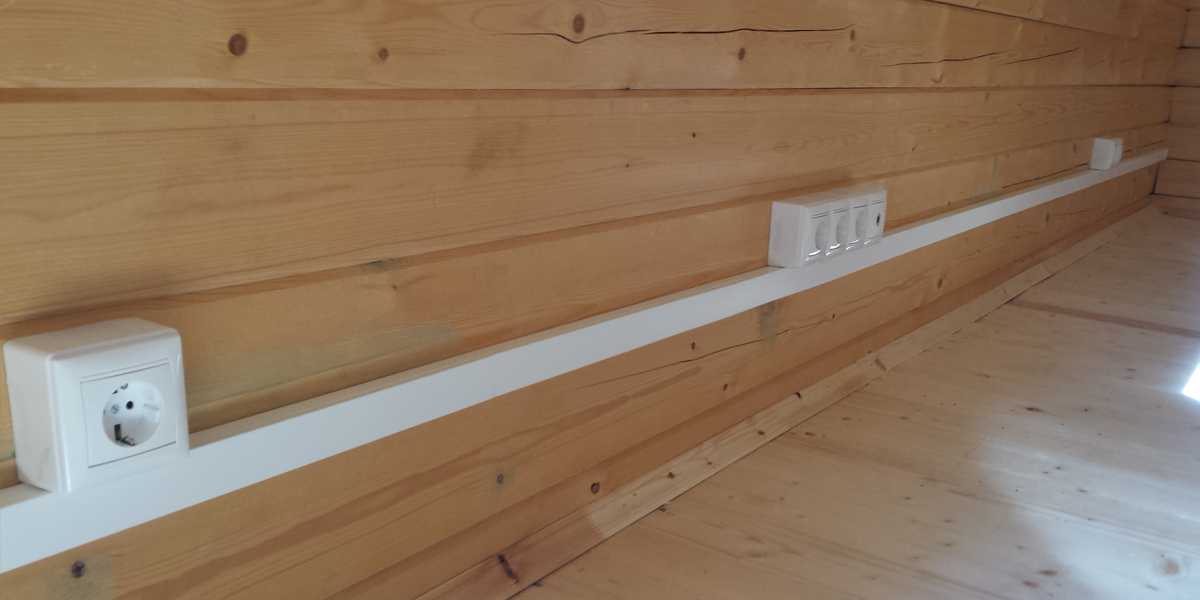

• Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, ​​сейчас это очень модно и набирает популярность.
• Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена ​​своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

1. Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
2. Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
3. Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

1. Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
2. Провода укладывать в пазы, предварительно рекомендуется размещать их в гофрированных трубах из негорючих материалов.
