Обжим витой пары инструмент: Как выбрать инструмент для витой пары | Ручной инструмент, наборы | Блог

Обратите внимание! Можно подобрать кит, подходящий по цене и функциональному набору.

Работы по прокладке и обжиму интернет-кабеля не сложны. Их может освоить любой специалист. После определенной практики обустроить небольшую компьютерную сеть под силу каждому. Но не стоит забывать, что качественно выполнить эти работы практически невозможно без тщательного подбора инструментов.

Похожие статьи

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

• UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
• FTP – экранированная витая пара (экран из фольги).
• STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
• S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
• U/STP – аналог STP, но без внешней брони.
• SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Схемы обжима витой пары

 Существуют две основных схемы обжима:

• Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
• Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

• Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
• В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
• Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
• Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

ЛАН-тестер для витой пары: продвинутая модель компании Softing

• Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
• Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
• Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

• Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
• Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
• Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
• Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
• Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Инструмент для обжима: витой пары, сетевого кабеля

Большинство людей применяют RJ-45 кабели для получения доступа в интернет. Сам по себе RJ-45 это разъем, который часто используют в телекоммуникациях для построения локально-вычеслительных сетей с помощью технологий Ethernet. Разъем используется с четырехпарным кабелем витой пары. Естественно, что кабель изготавливается не в обжатом состоянии, так как в этом случае он бы не пролез в некоторые отверстия в стенах. Перед работой и созданием сети его обжимают коннектором, который и втыкается в интерфейс сетевой карты. В этом материале будет разобрано, что такое обжимник для витой пары, зачем нужно обжимать провода и с помощью каких подручных средств это можно организовать.

Цель обжима

Как уже было сказано, 8 контактов и их обтяжка изготавливаются в виде обычного плотного провода-шнура без всяких коннекторов. Делается это для того, чтобы на проводе не было лишних цепляющихся «хвостов» и он мог пролезать в отверстия в стенах и мебели, которые делаются специальным перфоратором для протяжки кабелей. Если бы разъем обжимали на заводе, где изготавливают кабели, то их протяжка была бы затруднительной, а сам разъем бы засорялся и портился.

Важно! Сам разъем представляет собой пластмассовую «крышечку», которая после определенных действий специалистов по проводке интернета надевается на кабель и зажимается на нем. После этого кабель готов к вставке в сетевую карту.

Обжим без инструмента

Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:

• Портом для обжима провода;
• Встроенным инструментом для зачистки кабеля;
• Кусачками, позволяющими «откусить» ненужную часть кабеля.

Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

Инструменты и способы обжима

Помимо профессионального обжимщика, кримпера, при присоединении разъема можно пользоваться клещами, щипцами, пассатижами. Это менее эффективные инструменты для обжима, но если под рукой нет кримпера, то подойдут и они. Мало кто захочет покупать профессиональный инструмент для единоразового использования, а стоит он немало.

Перед началом обжима следует выбрать вид будущего обжима, который может быть:

• прямым, который используется для соединения сетевых портов устройства с роутером или коммутатором;
• перекрестным, который используется для прямого подключения нескольких персональных компьютеров через сетевые порты.

Прямой вид предполагает предоставление интернет-соединения для роутеров, компьютеров, телевизоров и приставок. Делится на два стандарта:

Чаще всего используется именно второй стандарт и порядок распределения проводов в нем следующий: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер — компьютер для LAN-сети, коммутатор — коммутатор и так далее. С развитием технологий этот вид соединения потерял уникальность, так как появились интерфейсы, позволяющие производить настройку приема сигналов и их передачу в автоматическом режиме.

Необходимо также обращать внимание на схемы подключения. Штекер RJ45 стандарта 5е может быть использован в нескольких вариациях: 4 пары ( 8 проводов), что позволяет достигать скорости до 1000 Мб/с и 2 пары (4 провода), что обеспечивает максимум 100 Мб/с.

Важно! Применение двухпарного обжима в современных скоростях и тарифах интернета просто бессмысленно, поэтому его обжим не будет рассматриваться.

Разобравшись со всеми нюансами, можно перейти к процессу обжатия провода с помощью различных инструментов.

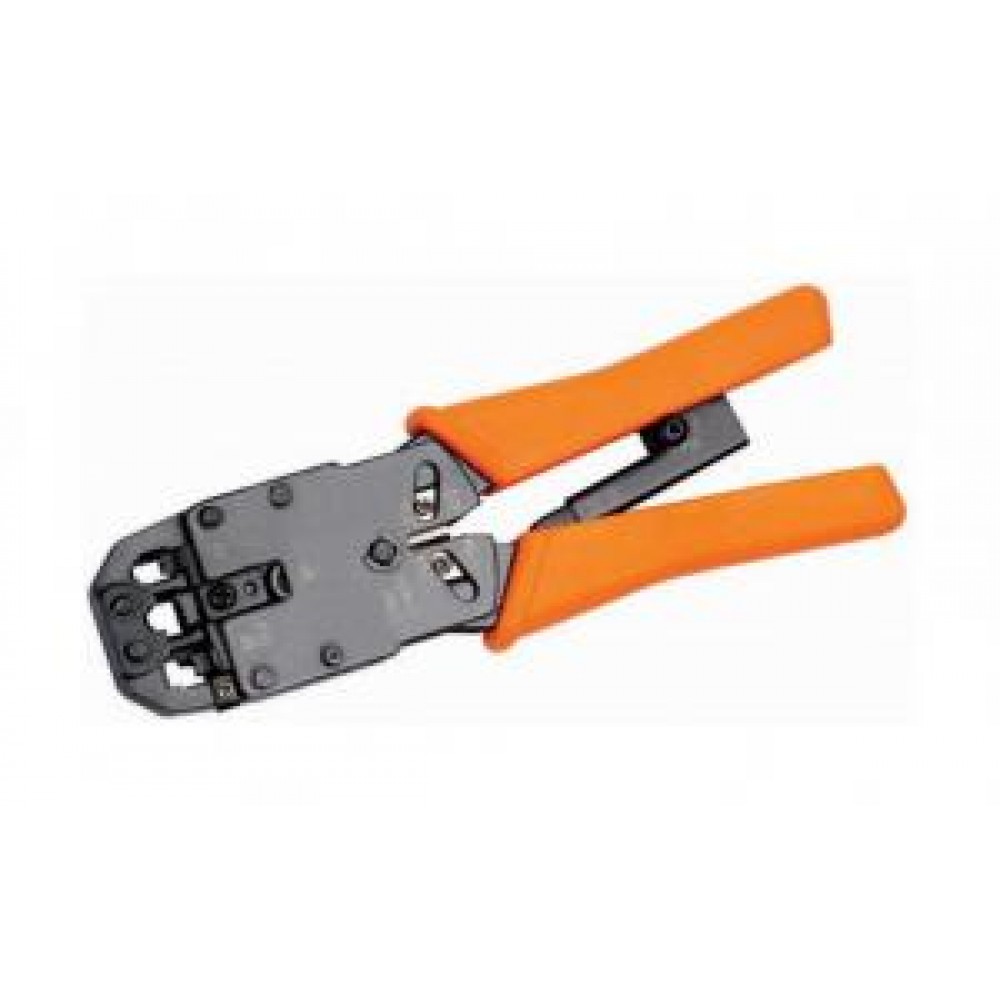

Кримпер

При наличии специального штекера 8P8C на основе RJ45 пошаговая инструкция такова:

1. Подготовить кабель нужной длины с учетом всех вариантов его прокладки и припуска в дециметр на снятие изоляционного слоя;

2. Использовать съемник для снятия внешней изоляции провода и освободить четыре пары проводов;

3. Оставить неизолированным порядка двух сантиметров провода и расплести витую пару;

4. Обрезать лишние неизолированные провода так, что они находились только в коннекторе;

5. Вставить провода в коннектор в соответствии с выбранной схемой;

6. Вставить коннектор в RJ45 порт кримпера и медленно, но сильно сжать ручки до характерного звука, который будет сигналом успеха;

7. Обжать вторую сторону и проверить работоспособность кабеля.

Клещи, щипцы, пассатижи и кусачки

В отсутствии профессионального инструмента в дело идут простые клещи или пассатижи. Совершать обжимку с их помощью не очень удобно, но вполне реально. Они подойдут для разового использования, когда поменять коннектор или нарастить длину кабеля нужно один единственный раз. Порядок работы с ними мало чем отличается от работы со специальными кримперами:

1. Подготовить кабель и отмерить длину, которой будет достаточно для работы и обрезки изоляции, возможных неудач;

2. Аккуратно снять изоляционный слой с помощью подручного ножа или пассатижей. Изоляция проводов внутри должна остаться нетронутой;

3. Определиться со схемой и вводом укладки проводов в коннектор;

4. Выставить провода в разъем в соответствии с выбранной схемой и ровно обрезать лишнюю длину так, чтобы неизолированный слой полностью был в разъеме;

5. Повернуть коннектор разъемом вниз и аккуратно вставить оголенные жилы под его контакты до упора;

6. Контакты или по-научному ламели должны пробить каждый из 8 проводков, поэтому, удобно расположив коннектор, следует взять плоскую шлицевую отвертку или ножницы и вдавить провода в ножки разъема;

7. Вдавить часть пластмассового кабельного фиксатора в ложе с помощью клещей, пассатижей или обычных кусачек;

8. Обжать вторую сторону провода при необходимости;

9. Проверить его работоспособность через интернет или локальную вычислительную сеть.

Важно! Если усилия отвертки по пробиванию контактов были недостаточными, то могут появиться трудности при подключении кабеля в сетевой интерфейс карты и других устройств.

Особого внимания также заслуживает способ снятия изоляции. В отсутствие кримпера, современные модели которого давно обладают специальными лезвиями для безопасного снятия изоляции, делается это пассатижами или обычным ножом. Снятие внешней изоляции можно провести несколькими способами:

• Слегка нажимая ножиком на изоляцию, пройти по контуру кабеля и снять защитный изоляционный слой материала. Если «пройтись» слишком сильно, то можно отрезать лишнего и оголить провода не в том месте, где нужно. Не самый продуманный и безопасный вариант;
• Во многих кабелях, помимо жилок, есть специальная капроновая нить, потянув за которую можно порвать слой и убрать столько внешней изоляции, сколько нужно для вставки коннектора.

Приборами для зажима кабеля RJ34 могут выступать и простые пассатижи или плоскогубцы. Главное правило при самостоятельно обжимке состоит в том, чтобы аккуратно и ровно выложить жилки проводов на контакты коннектора и прихлопнуть их пластмассовой крышкой. Работать профессиональными инструментами еще проще.

виды и типы обжимки кабеля, порядок действий и рекомендации

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

1. UTP.
2. FTP.
3. STP.
4. S/FTP.
5. S/STP.
6. SF/UTP.

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
3. III — 4 (16 МГц): 10 и 100 Мбит/с.
4. IV — 4 (20 МГц): до 16 Мбит/с.
5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

1. Зачистить кабель.
2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

1. Бело-оранжевый (б-о) — б-о.
2. Оранжевый (о) — о.
3. Бело-зеленый (б-з) — б-з.
4. Синий (с) — с.
5. Бело-синий (б-с) — б-с.
6. Зеленый (з) — з.
7. Бело-коричневый (б-к) — б-к.
8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

1. Б-о — б-з.
2. О — з.
3. Б-з — б-о.
4. С — с.
5. Б-с — б-с.
6. З — о.
7. Б-к — б-к.
8. К — к.

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
4. Сгибать кабель в разные стороны в месте надреза.
5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
6. Убрать экран, расправить и выровнять проводники.
7. Выполнить раскладку согласно одной из схем расположения проводников.
8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Какими инструментами можно выполнить обжимку витой пары

Просмотров: 206

Тип кабеля «витая пара» на сегодняшний день является надежным способом передачи информации. Обжим витой пары – это подсоединение коннектора к концу провода данного типа.

Коннектор для витой пары

Коннектор – это такая специальная вилка для подключения. Проводить обжимку необходимо строго по стандарту, не путая цвета проводов.

От того, как была проведена обжимка витой пары зависит качество передачи сигнала. Так что, эту работу необходимо выполнять качественно и внимательно, желательно специальным инструментом.

Как осуществляется обжимка витой пары

Для обжимки витой пары нужно засунуть в бороздки коннектора контактные провода. Внутри коннектора также еще находятся специальная пластина с прорезями – ножи.

Эти ножи прорезают защитную оболочку проводов в процессе обжима и еще при этом прижимаются к проводнику. В результате такой процедуры осуществляется очень надежный контакт, который ничем не уступает пайке.

Схема обжима витой пары

Изоляция кабеля в процессе скрепления с коннектором не повреждается. Для такого прорезания изоляции ножами, с целью добраться до проводника, нужны специальные клещи.

Хотя эту операцию можно проделать и с помощью других подручных инструментов, например отверткой. Но с клещами эта процедура будет сделана гораздо быстрее и удобнее.

В коннекторе провода размещать нужно с соблюдением специальных распиновок. Существует два варианта распиновки прямая и перекрестная, этой информации много в интернете, можно загуглить как обжать кросс-кабель.

Какими инструментами можно осуществить обжимку витой пары

Ближе к сути, рассмотрим какой же есть инструментарий для обжима…

Инструменты для обжима витой пары

При проведении обжимки витой пары применяются следующие инструменты:

1. Клещи;
2. Стриппер;
3. Инструмент для заделки и обрезки витой пары;
4. Универсальный обжимной инструмент;
5. Тестер для витой пары;
6. Комбинированные устройства.

Кстати, тут неплохой ассортимент обжимного инструмента – мы подбираем именно в этом интернет магазине!

Клещи для обжима витой пары

Данный инструмент также еще носит названия кримпер или щипцы. Он применяется для обжимки витой пары следующим образом: защищенный конец кабеля нужно вставить в коннектор, а сам коннектор в гнездо нужной формы.

Конструкция клещей для обжима ВП

Разместив все эти детали, клещи необходимо крепко сжать. Сегодня уже существуют многопозиционные кримперы у которых имеется 2-3 гнезда для разъемов разных форм.

Также их можно применять для нескольких типов коннекторов (RJ11, RJ12 и RJ45). На некоторых клещах даже рядом с прессом имеется лезвия, для того чтобы сразу очистить изоляцию.

Стриппер

Этот инструмент применяется для снятия общей изоляции для того, чтобы получить доступ к отдельным жилам. Защитный слой изоляции стриппер срезает аккуратно, не повреждая при этом сами жилы.

Стриппер

Для оголения провода от изоляции нужно поместить его конец в отверстие и прокрутить инструмент вокруг своей оси.

Стриппер нельзя использовать для фольгированной витой пары.

Инструмент для заделки и обрезки ВП

Он также еще носит название кроссировочный инструмент. С помощью этого инструментария производится подключение кабеля к кроссам, патч-панелям, сетевым розеткам, плинтам.

Конструкция инструмента для заделки витой пары

Такие подключения осуществляются в основном на распределительных щитах, серверных, телекоммуникационных и телефонных коробах. С помощью инструмента для заделки можно закрепить витую пару в специальных коммутационных разъемах. Данное приспособление бывает двух типов – со сменной насадкой и с нажимным механизмом.

Универсальный обжимной инструмент

С таким многофункциональным инструментарием можно будет сразу: и разделить и зачистить и обжать кабель.

Универсальный обжимной инструмент KWik Cycle-9

Помимо витой пары его можно использовать и для других типов кабелей.

Кабельный тестер

Для того чтобы убедиться правильно ли была выполнена обжимка кабеля понадобится тестер. Это прибор поможет выявить: повреждения изоляции, разрывы центрального провода, перекресты проводников, короткие замыкания, экранировки.

Применять его можно на кабели различных видов. Такой тестер также еще диагностирует локальные сети и патч-корды.

Кабельный тестер FZone FCT04

Состоит это устройство из двух модулей: основного (master) и удаленного (remote). Эти модули имеют световые индикаторы, и если с кабелем все в порядке, то они светятся зеленым светом.

Проверить кабель с помощью тестера можно подключив каждый из двух концов в разъемы или грамотно говоря модули. Тестируемый в длину должен быть не больше 300 метров.

Комбинированные устройства

Данный инструмент представляет клещи со встроенным тестером. Выполнив обжимку кабеля, можно сразу же убедиться, работает он или нет.

Комбинированное устройство кримпер с тестером

Для того чтобы проверить работоспособность кабеля нужно нажать на кнопку «Test». Этот инструмент хорош тем, что очень компактный.

Заключение

Сегодня обжимные инструменты очень необходимы для тех, кто регулярно сталкивается с прикреплением коннектора к витой паре. Если вы постоянно имеете дело со сложными кабельными системами, то покупать инструмент следует в специализированном магазине.

А в случае необходимости прикрепить обычный компьютерный кабель витой пары, клещи и прочий инвентарь можно купить в каждом компьютерном магазине. Конечно же, помимо самых клещей в комплект также  еще не помешает добавить и тестер, чтобы сразу проверить работоспособность сети.

Видео: Как обжать сетевой кабель (витую пару)

Обжимные кабели LAN, как сделать кабель Ethernet, обжимной инструмент rj45

Меню компьютерной сети ☰

Есть 3 типа кабелей.

1. Прямые кабели

Если мы хотим соединить два разных типа устройств, мы можем использовать прямые кабели.
Например:
> Подключение маршрутизатора к концентратору
> Подключение компьютера к коммутатору / маршрутизатору
> Подключение модема к маршрутизатору

2.Кабели кроссоверные

Если мы хотим подключить два одинаковых типа устройств, мы можем использовать перекрестные кабели.
Например:
> Подключение компьютера к компьютеру
> Подключение маршрутизатора к маршрутизатору
> Подключение коммутатора к коммутатору
> Подключение концентратора к концентратору

3. Кабели для переворачивания

Эти кабели используются для подключения компьютера к консольному порту маршрутизатора. Его также называют консольным кабелем или кабелем yost.

В компьютерных сетях в основном используются кабели Cat-5, Cat-5e и Cat-6.Кабели UTP подключаются через разъемы RJ45.
Тип и скорость кабеля
CAT 3 16 Мбит / с
CAT 5 100 Мбит / с 1000 Мбит / с (4 пары)
CAT 5E 1000 Мбит / с
CAT 6 До 400 МГц для сверхбыстрых широкополосных приложений
Cat 7 кабели также известен как класс F.

На данный момент мы будем использовать кабели категории «6».

1) Вилка / Джек RJ45

2) Кабель Ethernet

3) Кусачки для LAN

4) rj45 Обжимной инструмент

5) RJ45 Тестер сетевого кабеля LAN

1.Возьмите кабель LAN и снимите внешнюю крышку, при этом осторожно, иначе внутренний провод будет поврежден.

2. Будет 4 пары витых проводов.

3. Размотайте скрученный трос, выровняйте его и обрежьте край проволоки.

4. Обрежьте все провода одинаковой длины.

5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.

6. Теперь ваш кабель LAN готов, вы можете протестировать тестер LAN.

Примечание.
T568A и T568B — это два разных цветовых кода, используемых для сопряжения кабеля.
T568B в основном используется.

Обжим прямого кабеля:

Расположите все провода, как показано ниже, и обрежьте края, будьте осторожны при этом. Оба конца кабеля должны иметь одинаковую последовательность цветных проводов, см. Изображение ниже.

Оба конца провода в кабеле одинаковы.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля. Таким образом, мы можем повторить этот шаг для другой стороны кабеля.

Обжим перекрестного кабеля:

Расположите кабель, как показано на рисунке ниже.

Оба конца провода в кабеле различаются.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля.так что мы можем повторить этот шаг для другой стороны кабеля.

Теперь кабель готов к использованию. Вы также можете протестировать кабель с помощью «Тестера кабеля LAN».

Обратите внимание:
С Auto-MDIX (среднезависимый кроссовер интерфейса) в ПК / материнской плате может использоваться прямой кабель или перекрестный кабель для соединения ПК-ПК.

Меню компьютерной сети ☰

Вам также может понравиться это чтение…

Курс по компьютерным сетям
