Измерение сопротивления изоляции кабеля –  необходимый шаг в ходе проверки работоспособности токопроводящих жил из металла. Этот показатель влияет на качество сигнала, который передаётся по проводнику. Когда сопротивление изоляции достигает слишком низкого показателя, на линии появляются помехи, наводки и утечки. В критических случаях слишком низкая изоляция проводников приводит к полному обрыву электрического сигнала (короткому замыканию).

Любая металлическая жила, использующаяся для передачи электрического сигнала (иными словами – по которой течет ток), испытывает воздействие со стороны окружающей среды либо других металлических жил, проложенных в непосредственной близости. В качестве диэлектрического материала изоляции могут быть использованы:

• Резина
• Пластмасса
• Бумага
• Комбинация этих материалов

Под сопротивлением изоляции жил кабеля понимают величину сопротивления постоянному току, которое возникает в цепи между отдельно взятой токопроводящей жилой и грунтом, или другой жилой, или прочими источниками.

Инженерный центр «ПрофЭнергия» имеет все необходимые лицензии измерения сопротивления изоляции, слаженный коллектив профессионалов и сертификаты, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если Вы хотите заказать замер сопротивления изоляции, а также по другим вопросам, звоните по телефону: +7 (495) 181-50-34.

Когда и зачем замеряется сопротивление изоляции?

Допустимое сопротивление изоляции определено и прописано в ГОСТах и других нормативных документах. Работоспособность всей системы, частью которой является токопроводящий кабель, в значительной мере зависит от состояния и качества слоя изоляционного материала. Оно может изменяться в ходе производства кабеля в заводских условиях, при транспортировке и хранении оборудования/кабелей, при монтаже схемы и при эксплуатации кабеля. Со временем изоляционные материалы могут стареть и терять свойства, разрушаться под действием внешней среды и физического воздействия.

Изменение параметров изоляционного материала нужно регулярно сравнивать с допустимыми нормами во избежание внезапного выхода всей системы из строя.

Электрические проверки выявляют дефекты изоляции, на основании которых специалист делает вывод о пригодности кабеля к работе и обозначить гарантии на его эксплуатацию в дальнейшем. Есть два способа проверок:

• Измерения:
  осуществляются до начала монтажа кабеля в электросхему для того, чтобы избежать ситуации, когда команда монтажников тратит время и силы на укладку неисправного кабеля и его последующий демонтаж. Также измерения проводят после монтажа токопроводящих жил, чтобы оценить качество монтажных работ и вовремя выявить возможные повреждения кабеля в их ходе. В процессе эксплуатации систем тоже могут проводиться периодические измерения: они выявляют изменения характеристик с профилактическими целями.
• Испытания:
  проводятся командой монтажников после укладки кабеля перед подключением схемы в работу, а также в ходе эксплуатации – если в этом возникает необходимость.

Как замерить сопротивление изоляции

Методика замера сопротивления изоляции предполагает использование мегаомметров. Это специализированные приборы, работать с которыми без особой подготовки опасно! Измерительные работы для определения сопротивления изоляции проводятся в таких условиях:

• На кабеле и окружающем оборудовании не должно быть напряжения, чтобы на схему замера не влияли наведенные электрополя.
• Кабель нужно отключить со всех сторон. В ином случае вы измерите сопротивление изоляции не только жил этого кабеля, но всей подключенной схемы – показатели будут ложными.
• Нужно быть осторожными при измерении сопротивления длинных кабелей вблизи включенного высоковольтного напряжения, так как они могут иметь остаточный заряд с опасной для человека энергией, либо может возникать емкостной заряд.

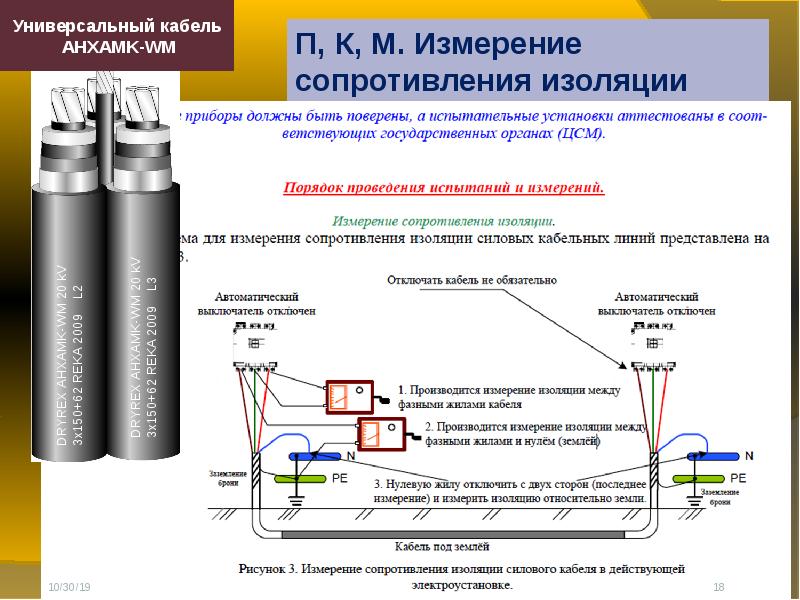

Измерение сопротивления изоляции между соседними жилами кабеля

Рассмотрим пример с коротким кабелем, который не расположен под наведенным напряжением. Ход измерения сопротивления между его жилами будет проходить по такому алгоритму:

• Осмотр схемы. Специалист должен удостовериться, что на жилах отсутствует напряжение.
• Жилы разводят в стороны, чтобы они не касались друг друга либо иных предметов.
• Одним концом мегаомметр подключают к той фазе, по отношению к которой мы будем замерять сопротивление. Второй провод по очереди соединяется с остальными фазами. Важно перебрать все возможные комбинации соединения разных жил.
• Все данные о проверке сохраняются в документальном виде: дата, измерительные приборы, температура, схема подключения, условия процедуры, все собранные электрические данные.

Нормы и допустимые значения сопротивления изоляции

Нормы сопротивления изоляции электропроводки заложены в ГОСТ либо ТУ, которые регулируют производство кабельной продукции различного назначения. К примеру, для кабеля связи нормативы приводятся с условием температуры среды +20 градусов и длины кабеля в 1 км.  В случае, если участок кабеля длиннее 1 км, норматив необходимо разделить на его длину. Если длина меньше – умножить. Поправка на температуру и влажность также обязательно учитывается.

Нормы для распространенных типов кабеля приведены в таблице:

Тип кабеля	Норма сопротивления изоляции
Силовые кабели с напряжением в сети от 1000 В	>10 Мом/км
Силовые кабели с напряжением в сети до 1000 В	>0,5 Мом/км
Городские низкочастотные кабели связи	>5 000 Мом/км
Коаксиальные и магистральные кабели	10 000 Мом/км
Контрольные кабели	>1 Мом/км
Кабели связи с полиэтиленовой изоляцией	6500 Мом/км – с оконечными устройствами, 1000 Мом/км – без оконечных устройств
Кабели с алюминиевой оболочкой и шланговым полиэтиленовым покрытием	>20 Мом/км (сопротивление между кабелем и землей)
Кабели связи с кордельно-бумажной изоляцией	10 000 Мом/км – с оконечными устройствами, 3000 Мом/км – без оконечных устройств
Кабели связи с трубчато-бумажной и пористо-бумажной изоляцией	8000 Мом/км – с оконечными устройствами, 1000 Мом/км – без оконечных устройств



Нормы сопротивления изоляции.

Каким должно быть значение сопротивления изоляции

Нормы сопротивления изоляции — это очень важный показатель, который напрямую связан с показателями работоспособности электрооборудования, а также степени его безопасности для всех людей, которые вступают с ним в контакт. Наиболее часто данный параметр касается соединительных проводов в комплекте с кабельными линиями, которые во время активного использования подвергаются самым разным воздействиям. В основании самой методики замеров сопротивления изоляции лежит всем известный закон Ома для электрической цепи.

Согласно нормам ПУЭ, сопротивление кабелей должно отвечать определенным значениям, несоответствие которых может привести к серьезным последствиям. Сопротивлением изоляции принято называть отсутствие возможности пропускать сквозь себя электричество. При этом для всех видов диэлектриков с учетом места их применения существуют определенные официально задокументированные требования. Именно в ПУЭ обозначены необходимые значения и периодичность проверки электрических установок. Также некоторые сведения есть и в ПТЭЭП.

Все виды испытаний условно можно поделить на три основные категории:

• Измерения, которые проводит производитель на заводе.
• Измерения, которые проводят непосредственно на объекте сразу после проведения ремонта или модернизации.
• Регулярные измерения, которые проводят в соответствии с требованиями ПУЭ и стандартными правилами безопасности.

В большинстве случаев повреждения изоляции, если не считать заводских, формируются под влиянием внешних условий и несоответствия нормам эксплуатации. Наиболее часто проявляется влияние сверхтоков, из-за чего изоляция нагревается и начинает разрушаться. Не стоит также исключать влияние тех или иных химических реагентов и наличие разрывов, которые могут появиться из-за ошибок при монтаже. Знание норм изоляции кабеля ПУЭ позволит позаботиться о пожарной безопасности и избежать поражения человека электрическим током.

Все дефекты изоляции принято называть пробоем. То есть, это случай, при котором между двумя изначально тщательно изолированными друг от друга жилами формируется электрический контакт. При наличии пробоя в изоляции можно заметить прожженное отверстие. Также в некоторых случаях меняется цвет изоляции. Основой механизма пробоя диэлектрика, находящегося в твердом состоянии, принято считать некий лавинообразный процесс электронном формате. Он появляется в связи с образованием в материале особого газоразрядного канала плазменного типа.

Главные причины неисправности изоляции

Важно понимать, что оболочки современных силовых кабелей изготавливают из очень прочных и надежных материалов, однако даже они не вечны и по некоторым причинам могут в один момент перестать выводить свои функции. Среди наиболее популярных причин подобного исхода можно выделить:

1. Климатические особенности определенного региона. Излишне высокие температуры совместно с негативным влиянием ультрафиолета со временем начинают портить изоляцию кабеля. Тоже самое касается и сильных морозов, что особенно характерно для северных широт.
2. Несоблюдение температурного режима. Этот пункт тесно связан с первым.
3. Механические повреждения и деформации. Оборвать кабель или, например, повредить его мебелью на самом деле проще, чем может показаться.

Негативное влияние высокого напряжения. То есть, оболочка под действием тока начинает разрушаться изнутри.

Естественно, чтобы определить степень повреждения и разобраться, допустимо ли в дальнейшем эксплуатировать кабели и провода, необходимо измерить сопротивление изоляции во всех участках. Но если повреждения будут заметны невооруженным глазом, то проведение испытаний теряет всякий смысл.

Если все именно так, то поврежденный участок придется либо отремонтировать, если это вообще возможно, либо заменить.

Если своевременно выполнить все необходимые процедуры, то получится избежать не только лишних затрат, но и большого количества проблем. Можно будет не беспокоиться, что неожиданно возникнет короткое замыкание, пожар или поражение человека электрическим током.

Доверять измерение норм сопротивления изоляции следует исключительно профессионалам в данной сфере, которые имеют соответствующее удостоверение и как минимум третью группу допуска. И это при условии, что измерения проводят при напряжении в сети менее 1 кВ. Если данный показатель будет выше, то специалист должен иметь минимум четвертую группу допуска.

Как только специалист проверит сопротивление изоляции, то он обработает полученные результаты и сделает вывод относительно возможности использовать проводку в дальнейшем. При этом, чтобы получить достоверную информацию, важно учитывать даже температуру окружающей среды. Сопротивление изоляции кабеля по нормам таблицы ПУЭ будет актуально при температуре окружающей среды в двадцать градусов по Цельсию. Если расчеты проводят при другом температурном режиме, то результат необходимо пересчитать согласно определенной формуле:

R=K×Rиз.

В данном случае K является коэффициентом приведения. Параметр указан в дополнениях к ПУЭ.

Приемлемые значения

Мы уже поняли, как вычисляют сопротивление изоляции кабеля по нормам ПУЭ. Осталось разобраться, какими могут быть допустимые значения. Отметим, что самые низкие параметры измеренных напряжений обязаны быть выше, нежели нормированные значения. Требуемую величину сопротивления закладывает завод-изготовитель кабельной или другой электрической продукции с учетом действующих технических условий.

Всю электротехническую продукцию делят на несколько категорий. Она может быть:

• распределительной;
• силовой;
• общего применения;
• контрольной.

Однако между собой изделия делят по физическим, а также по конструктивным характеристикам. Связано это в первую очередь со средой окружения, в которой продукцию используют. К примеру, если речь идет о кабеле, который прокладывают в земле, то его дополнительно усиливают с помощью металлической ленты, а изоляция состоит из нескольких слоев.

Измерение сопротивления изоляции кабеля ПУЭ производят в Омах. Однако величины показателей всегда очень большие, в связи с чем применяют приставку мега. Используемое число, как правило, рассчитано для определенной длины, например, в километр. Если длина будет меньше, то необходимо провести перерасчет.

Если говорить о кабелях передающих сигнал на низких частотах, которые применяют в связи, то минимальное сопротивление изоляции обязано быть свыше 5000 МОм/км. В случае с магистральными линиями данный показатель должен превышать 10 000. В процессе всегда также указывают минимальное значение на этикетке устройства.

Среди основных норм сопротивления изоляции кабеля по ПУЭ можно выделить:

• У кабеля в помещении с идеальными условиями окружающей среды показатель составит 0,50 МОм.
• У электроплит, которые запрещено переносить показатель составит 1 МОм;
• У электрощитовых с распределительными частями и магистральными проводами показатель составит 1 МОм.
• У изделий, на которые подают напряжение в пределах 50 В показатель составит 0,3 МОм.
• У электромоторов и прочих приборов, которые работают при напряжении от 100 до 380 вольт, показатель составит 0,5 МОм.
• У устройств, которые подключают к электролинии, предназначенной специально для передачи сигнала с амплитудой меньше 1 кВ, показатель составит 1 МОм.

Измерительные приборы

Мы разобрались, какое сопротивление изоляции должно быть. Теперь стоит поговорить об измерительных приборах, которые применяют в процессе. Условно их можно поделить на две большие группы:

• щитовые измерители переменного тока;
• малогабаритные мобильные приборы, которые возможно переносить вручную.

Для начала рассмотрим первый вариант. Его обычно используют в сочетании со стационарными или подвижными установками, которые обязательно имеют собственную нейтраль. Конструкция у них достаточно простая. Основой является индикаторная часть и релейная. Система может без перерыва действовать на сетях, поддерживающих напряжение в 220 или 380 Вольт.

Электрическое сопротивление изоляции кабелей в большинстве случаев замеряют с помощью мобильных устройств — так называемых мегаомметров. От обычного омметра прибор отличается тем, что создан специально для измерений особого класса, оценивая состояние изоляции в то время, как на нее влияет высокое напряжение.

Сразу стоит отметить, что импульсные посылки, амплитуда которых составляет приблизительно 1-2 кВ, генерируют сами мегаомметры.

Наиболее популярные модели подобных приборов могут быть как цифровыми, так и аналоговыми. Системы второго типа, чтобы получить определенную величину испытательного напряжения, применяют механический принцип, примерно как в «динамо-машине». Эксперты часто называют такие приборы стрелочными, так как они на самом деле имеют специальную градуированную шкалу и измерительную головку со стрелкой.

Принято считать, что подобные устройства достаточно надежные, но при этом максимально простые в плане управления. Однако они уже морально устарели. С ними не слишком комфортно работать из-за большой массы и не менее больших габаритов. Их смогли довольно удачно заменить цифровые аналоги, имеющие очень мощный генератор. Его основой является ШИМ контроллер и ряд полевых транзисторов.

Такие модели, учитывая особенности конструкции, могут работать от сетевого адаптера или за счет автономного источника питания, как вариант — аккумуляторной батареи. Вся необходимая информация при использовании подобного прибора в любом случае появляется на ЖК-дисплее. Принцип работа системы на самом деле довольно простой. Устройство сравнивает проверяемый параметр и эталон, после чего полученная информация направляется в особый блок, так называемый анализатор, где подвергается обработке.

Но на этом различия механических и цифровых приборов не заканчиваются. У вторых более приемлемые габариты и относительно невысокая масса, за счет чего использовать их в разы удобнее, особенно если речь идет о полевых испытаниях. Но стоит учитывать, что для взаимодействия с подобными приборами необходимо иметь определенные знания и навыки. Только так возможно правильно подготовить прибор, чтобы во время измерений получить минимальный показатель погрешности.

Тут стоит сказать, что использовать для проверки изоляции кабелей обычные измерительные приборы попросту бессмысленно. С подобной задачей не справится даже самый «продвинутый» мультиметр или любое подобное устройство. Они позволят лишь приблизительно оценить параметры, но процент погрешности будет очень высок.

Документирование результатов исследований

Значения сопротивления изоляции сразу после проведения всех работ специалисты обязательно должны внести в отдельный документ, где и фиксируется вся информация.

Если тщательно изучить нормы ПУЭ, то станет понятно, что в сетях трехфазного типа обязательно необходимо выполнять как минимум десять замеров. И все они должны быть отражены в протоколе сопротивления изоляции.

Если специалист будет работать с бытовыми однофазными цепями, то будет более чем достаточно провести всего три замера. В последних строчках документа специалист в обязательном порядке должен будет указать, соответствуют ли результаты проверки требованиям ПУЭ.

Специалист обязательно вносит и ряд других данных:

• точную дату и количество проведенных обследований;
• информацию о составе рабочей бригады — обслуживающего персонала;
• перечень измерительных приборов, которые используют в ходе проверки;
• схему подключения приборов, температуру окружающей среды и условия, при которых проводили работы.

Как только напряжение сопротивления изоляции будет проверено, а все данные занесены в документ, журнал убирают в максимально надежное место. Там он должен находиться до очередных плановых или внеплановых испытаний. Сохранить бумаги очень важно, ведь в случае возникновения аварийной ситуации они докажут, что вины собственника в происходящем нет и проводка была полностью исправна.

Дополнительно готовый протокол должен быть заверен подписью проверяющего, который входит в оперативный состав и человека, который отвечал за работы. Конечно, оформить акты замеров возможности и в обычном блокноте, но гораздо разумнее, законнее и более надежно использовать специальный бланк.

Важно понимать, что в заранее распечатанной бумаге будут содержаться пункты, где отмечают:

• Перечень главных нормативов по контролируемому параметру.
• Все средства измерения, которые были использованы в процессе.
• Точную последовательность действий специалиста.

Дополнительно в форме актов измерения электрических проводок присутствуют и готовые таблицы, которые возможно сразу же заполнить. В таком виде таблицу составляют на ПК, после чего документ достаточно распечатать в нескольких экземплярах и можно смело использовать. Таким образом специалисты не только экономят собственное время, но и придают всем нормативным актам более законченный и официальный вид.

Когда и в какой ситуации производят замеры установок наружного типа

Проверка сопротивления изоляции согласно закону обязательно проводится в следующих ситуациях:

1. На этапе изготовления продукции прямо на предприятии.
2. Перед началом монтажных работ прямо на электротехническом объекте.
3. Сразу после завершения работы прямо перед запуском системы в эксплуатацию, то есть, перед подачей напряжения.
4. После крупных аварий и при определении недопустимых дефектов.
5. Непосредственно в ходе проведения технического обслуживания в заранее оговоренные сроки, которые всегда указывают в технической документации на тот или иной вид оборудования.

Сопротивление изоляции должно быть всегда в норме, ведь от него во многом зависит сохранность имущество, а также здоровье и жизнь обслуживающего персонала. Если нарушать четко прописанные требования или попросту не соблюдать установленные сроки проверок, то шанс появления сбоев при работе очень редко возрастет. Естественно, в этом случае к нарушителям органы власти применят предусмотренные законом штрафы или ряд других санкций. Если ситуация выйдет из под контроля и из-за этих нарушений пострадают люди, то руководству придется нести ответственность иного рода. Тут в дело вступит уголовный кодекс РФ. Именно по этой причине все лица, которые отвечают за электрическое оборудование на предприятии, обязаны вовремя подготавливать планы по проведению замеров сопротивления изоляции.

Если необходимо провести плановую или внеплановую проверку, то вы всегда можете обратиться за помощью в компанию «Мегаватт Сервис». А если до сих пор остались какие-то вопросы, то наши специалисты профессионально ответят на них.

Проверка сопротивления изоляции выявляет деградацию и предотвращает отказы

Независимо от того, отслеживаете ли вы утечки тока или устраняете проблемы в кабелях и распределительных устройствах, проверка сопротивления изоляции имеет решающее значение для работы вашей энергосистемы и оборудования и должна быть частью каждой профилактической и профилактической работы. программа технического обслуживания. По мере старения изоляции она может разрушаться под воздействием электрических, механических и термических нагрузок, а также химических и экологических загрязнений, что может привести к выходу из строя изоляции и, в конечном счете, к повреждению оборудования и систем, возникновению пожаров и взрывов, а также к травмам или гибели персонала. Регулярно проверяя сопротивление изоляции, вы можете точно определить деградацию и предотвратить поломки до того, как они произойдут.

Условия, которые могут вызвать нарушение изоляции, могут включать:

• Чрезмерные температуры
• Проблемы с влажностью
• Агрессивные почвы и пары
• Трещины и отверстия
• Чрезмерные перегрузки
• Масляные и поверхностные загрязнения
• Нормальная последовательность операций

Унция предотвращения и прогнозирования

Для любого отдела технического обслуживания мониторинг проблем в ваших системах и оборудовании на ранней стадии может предотвратить травмы персонала, сократить время простоя и защитить прибыль компании. Частое профилактическое техническое обслуживание для проверки сопротивления изоляции может помочь специалистам по техническому обслуживанию обнаружить ухудшение изоляции до того, как произойдет поломка, защищая оборудование от дорогостоящего капитального ремонта и продлевая срок его службы. Кроме того, выполнение профилактического технического обслуживания на основе состояния во время нормальной работы может помочь вам отслеживать и анализировать данные испытаний с течением времени, чтобы лучше составлять графики технического обслуживания.

Технология проверки сопротивления изоляции

Технология меняет способ, которым специалисты по техническому обслуживанию проверяют целостность изоляции проводов. Высоковольтные цифровые мегомметры для проверки изоляции могут безопасно измерять сопротивление протеканию тока в электрическом компоненте или цепи и проверять целостность электрической цепи для выявления таких проблем, как ухудшение изоляции и неправильное подключение цепей в оборудовании, проводке и источниках питания. Сопротивление является показателем общего состояния тестируемого устройства. Мегаомметры имеют внутренний источник питания, такой как батарея или конденсатор, который подает тестовое напряжение на цепь или компонент, который выключен. Измерительные провода подключаются последовательно к тестеру и тестируемой цепи или устройству. Измеритель вычисляет разницу напряжения между проводами и измеряет сопротивление. Большинство мегомметров имеют две клеммы для подключения измерительных проводов. Двухконтактный или двухпроводной метод измерения включает сопротивление тестируемой цепи или устройства и сопротивление измерительных проводов и, как правило, обеспечивает достаточную точность для измерения больших значений сопротивления при проверке изоляции. Мегаомметры, такие как тестер сопротивления изоляции высокого напряжения REED R5002, имеют четыре испытательных напряжения — 500, 1000, 2500 и 5000 В — для измерения сопротивления изоляции до 60 ГОм, а также измеряют низкоомное сопротивление до 6000 Ом и переменное и постоянное напряжение до 600 В, освещение предупреждающий индикатор, звуковой сигнал и отключение проверки изоляции при обнаружении напряжения выше 30 В. Зуммер непрерывности звучит при сопротивлении менее 50 Ом, чтобы подтвердить, что цепь проводит электричество. Для более точной индикации состояния изоляции, чем одноточечное измерение, измеритель может автоматически вычислять PI (индекс поляризации) и DAR (коэффициент диэлектрической абсорбции), которые измеряются во времени. В таких устройствах, как цифровые клещи сопротивления заземления REED, используются передовые технологии для обеспечения альтернативных методов точных и эффективных наземных испытаний, которые могут сэкономить время и деньги вашего предприятия.

Методы испытаний

Программы технического обслуживания включают методы испытаний сопротивления изоляции для оценки различных проводов в машинах, включая распределительные устройства, электрические установки, трансформаторы, двигатели, генераторы, цепи освещения, кабели и другое изолированное оборудование, и для каждого применения могут потребоваться свои собственные процедура проверки, чтобы определить, работает ли изоляция или есть подозрения. Существует три основных метода проверки сопротивления изоляции, которые помогают производителям выявлять и устранять проблемы.

Точечное считывание или кратковременное

Поскольку большинство оборудования является емкостным, метод точечного считывания следует использовать только в качестве ориентира для определения состояния изоляции, и для более точной оценки может потребоваться серия тестов в течение нескольких месяцев. Чтобы использовать точечный тест, подключите мегомметр к изоляции, которую вы хотите проверить, и подайте напряжение примерно на 60 секунд. Точные показания с использованием методов точечного считывания требуют постоянной продолжительности от теста к тесту, поэтому примите во внимание, что температура и влажность могут повлиять на показания. После того, как вы собрали показания из серии тестов, вы можете записать измерение сопротивления.

Сопротивление времени или поглощение

Испытания на сопротивление времени измеряют результат поглощения неповрежденной изоляцией по сравнению с влажной или загрязненной изоляцией и обеспечивают преимущества по сравнению с испытаниями на месте, поскольку на результаты не влияют температура или размер оборудования, и t требуют учета результатов предыдущих испытаний. Чтобы провести тест на устойчивость к выдержке времени, вы берете последовательные показания через определенные промежутки времени и строите соотношение между показаниями. Неповрежденная изоляция будет заряжаться дольше, и ее значения будут постепенно увеличиваться. Если изоляция влажная или содержит загрязнения, уровень сопротивления маскируется высокими токами утечки, и тогда значения со временем останутся постоянными.

Ступенчатое или многоступенчатое напряжение

Часто тесты с низкой нагрузкой не выявляют старение или разрушение изоляции, даже если изоляция выглядит здоровой или незагрязненной. Тесты ступенчатого напряжения используют два или более напряжения и сравнивают результаты, поэтому вы можете отслеживать снижение уровней сопротивления по мере увеличения уровня напряжения, что обычно указывает на слабую изоляцию. Вы всегда хотите начать с самого низкого напряжения и перейти к более высокому уровню.

От трансформаторов до кабелей ухудшение изоляции проводов неизбежно повлияет на качество и производительность вашего оборудования. Вот почему крайне важно проводить испытания сопротивления изоляции в рамках регулярной программы профилактического обслуживания, чтобы свести к минимуму время простоя, замену оборудования или деталей и травматизм персонала.

Советы по предварительной проверке:

• Обесточить, отключить оборудование
• Убедитесь, что температура подходит для точных показаний
• Разрядная емкость
• Убедитесь, что приложенное напряжение не слишком высокое

Источник: Reed Instruments

[Решено] Сопротивление изоляции кабеля можно измерить с помощью какого из

Сопротивление изоляции кабеля можно измерить с помощью какого из следующих?

я. Меггар

ii. Метод гальванометра

1. Только ii
2. Оба i и ii
3. Ни i, ни ii
4. Только i

Вариант 2: Оба i и ii 003

35,4 тыс. пользователей

20 вопросов

20 баллов

12 минут

Сопротивление изоляции кабеля можно измерить следующим методом.

Метод прямого отклонения (метод гальванометра):

Для измерения высокого сопротивления, такого как сопротивление изоляции кабелей, вместо микроамперметра используется чувствительный гальванометр типа Дарсоналя.

Многие чувствительные типы гальванометров могут определять токи от 0,1 до 1 нА. Следовательно, при приложенном напряжении 1 кВ можно измерить сопротивление от 10 ¹² до 10 × 10 ¹² .

Иллюстрация метода прямого отклонения, используемого для измерения сопротивления изоляции кабеля, показана на рисунке ниже.

Гальванометр G измеряет ток I _R между проводником и металлической оболочкой. Ток утечки I

L по изоляционному материалу проходит по защитному проводу, намотанному на изоляцию, и поэтому не протекает через гальванометр.

Метод потери заряда:

В «Методе потери заряда» измеряемое сопротивление изоляции R подключается параллельно конденсатору С и электростатическому вольтметру. 9{ — \left( {\frac{t}{{RC}}} \right)}}\)

\(\Rightarrow R = \frac{t}{{Cln\left( {\frac{V}{ {{V_C}}}} \right)}}\)

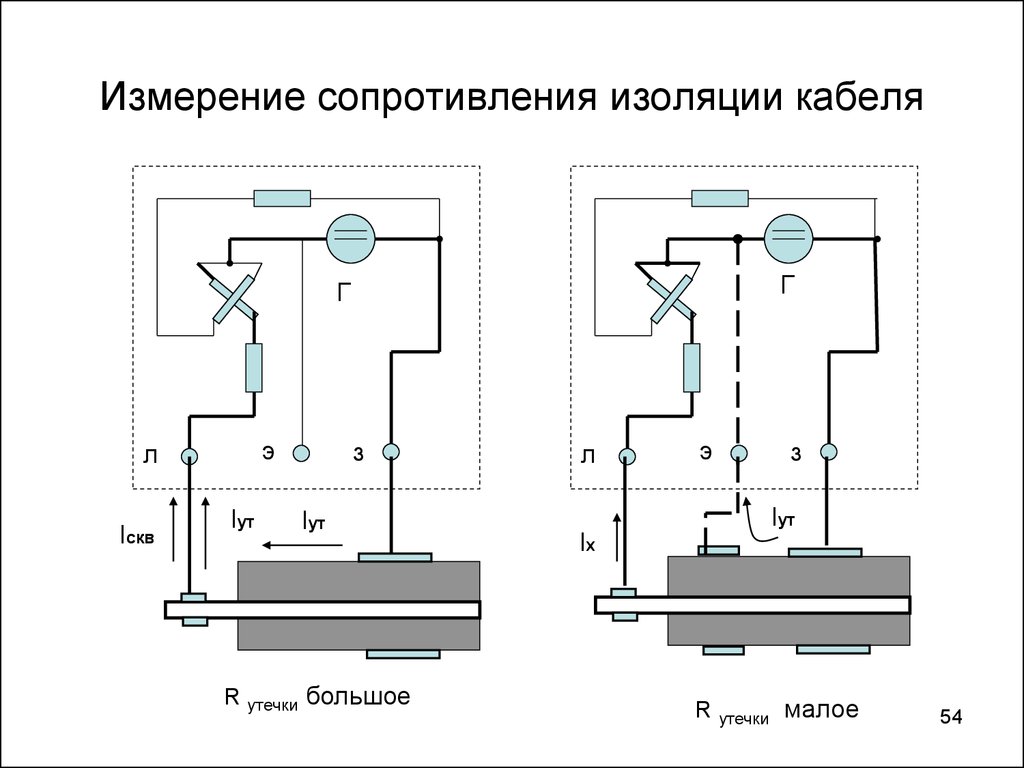

Меггер:

• Это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы
• Электрическая система ухудшает качество сопротивления изоляции со временем и различными условиями окружающей среды, включая температуру, влажность, частицы пыли и влажность
• Даже механическое и электрическое напряжение влияет на сопротивление изоляции, что увеличивает необходимость проверки сопротивления изоляции через регулярные промежутки времени во избежание фатальных ошибок или поражения электрическим током
• Меггер используется для измерения утечки тока в проводах, уровней электрической изоляции в генераторах, двигателях и т. д.
