2. Измерение сопротивления изоляции.

Допустимые значения сопротивления изоляции электродвигателей напряжением выше 1 кВ должны соответствовать нормам, приведенным в табл. 1.8.10.

У синхронных электродвигателей и электродвигателей с фазным ротором на напряжение 3 кВ и выше или мощностью более 1 МВт производится измерение сопротивления изоляции ротора мегаомметром на напряжение 1000 В. Измеренное значение сопротивления должно быть не ниже 0,2 МОм.

3. Испытание повышенным напряжением промышленной частоты.

Производится на полностью собранном электродвигателе.

Испытание обмотки статора производится для каждой фазы в отдельности относительно корпуса при двух других, соединенных с корпусом. У двигателей, не имеющих выводов каждой фазы в отдельности, допускается производить испытание всей обмотки относительно корпуса.

Значения испытательных напряжений приведены в табл. 1.8.11. Продолжительность приложения испытательного напряжения 1 мин.

Таблица 1.

8.11

*U_р напряжение на кольцах при разомкнутом неподвижном роторе и номинальном напряжении на статоре.

4. Измерение сопротивления постоянному току.

Измерение производится при практически холодном состоянии машины.

а) Обмотки статора и ротора*

________________

* Сопротивление постоянному току обмотки ротора измеряется у синхронных электродвигателей и асинхронных электродвигателей с фазным ротором.

Измерение производится у электродвигателей на напряжение 3 кВ и выше. Приведенные к одинаковой температуре измеренные значения сопротивлений различных фаз обмоток, а также обмотки возбуждения синхронных двигателей не должны отличаться друг от друга и от исходных данных более чем на 2 %.

б) Реостаты и пускорегулировочные резисторы

Для реостатов и пусковых резисторов, установленных на электродвигателях напряжением 3 кВ и выше сопротивление измеряется на всех ответвлениях. Для электродвигателей напряжением ниже 3 кВ измеряется общее сопротивление реостатов и пусковых резисторов и проверяется целостность отпаек.

Значения сопротивления не должны отличаться от исходных значений более чем на 10 %.

5. Проверка работы электродвигателя на холостом ходу или с ненагруженным механизмом.

Продолжительность проверки не менее 1 часа.

6. Проверка работы электродвигателя под нагрузкой.

Производится при нагрузке, обеспечиваемой технологическим оборудованием к моменту сдачи в эксплуатацию. При этом для электродвигателя с регулируемой частотой вращения определяются пределы регулирования. Проверяется тепловое и вибрационное состояние двигателя.

Маслонаполненные трансформаторы мощностью до 630 кВА испытываются по пп. 1, 2 (только сопротивление изоляции), 11-14.

Маслонаполненные трансформаторы мощностью до 1,6 МВ·А испытываются по пп. 1, 2, 4, 9, 11-14.

Маслонаполненные трансформаторы мощностью более 1,6 МВ·А, а также трансформаторы собственных нужд электростанций независимо от мощности испытываются в полном объеме, предусмотренном настоящим параграфом.

Сухие и заполненные негорючим жидким диэлектриком трансформаторы всех мощностей испытываются по пп. 1-7, 12, 14.

1. Определение условий включения трансформаторов.

Следует производить в соответствии с указаниями завода-изготовителя.

2. Измерение характеристик изоляции.

Для трансформаторов напряжением до 35 кВ включительно мощностью до 10 МВ·А и дугогасящих реакторов сопротивление изоляции обмоток должно быть не ниже следующих значений:

Сопротивление изоляции сухих трансформаторов при температуре 20-30°С должно быть для обмоток с номинальным напряжением:

-до 1 кВ включительно — не менее 100 МОм;

— более 1 кВ до 6 кВ — не менее 300 МОм;

— более 6 кВ — не менее 500 МОм.

Для остальных трансформаторов сопротивление изоляции, приведенное к температуре измерений на заводе-изготовителе, должно составлять не менее 50 % исходного значения.

Значения тангенса угла диэлектрических потерь (tg d), приведенные к температуре измерений на заводе-изготовителе, не должны отличаться от исходных значений в сторону ухудшения более чем на 50 %.

Измерение сопротивления изоляции и tg d должно производиться при температуре обмоток не ниже:

10 °С — у трансформаторов напряжением до 150 кВ;

20 °С — у трансформаторов напряжением 220-750 кВ.

Измерение tg d трансформаторов мощностью до 1600 кВА не обязательно.

Измерение сопротивления изоляции доступных стяжных шпилек, бандажей, полубандажей ярем и прессующих колец относительно активной стали и электростатических экранов, относительно обмоток и магнитопровода производится в случае осмотра активной части. Измеренные значения должны быть не менее 2 МОм, а изоляции ярмовых балок не менее 0,5 МОм.

3. Испытание повышенным напряжением промышленной частоты:

а) изоляции обмоток вместе с вводами. Испытательные напряжения приведены в табл. 1.8.12. Продолжительность приложения нормированного испытательного напряжения 1 мин.

Испытание повышенным напряжением промышленной частоты изоляции обмоток маслонаполненных трансформаторов не обязательно.

Испытание повышенным напряжением промышленной частоты изоляции обмоток сухих трансформаторов обязательно и производится по нормам табл. 1.8.12 для аппаратов с облегченной изоляцией.

Импортные трансформаторы разрешается испытывать напряжениями, указанными в табл. 1.8.12, лишь в тех случаях, если они не превышают напряжения, которым данный трансформатор был испытан на заводе.

Испытательное напряжение заземляющих реакторов на напряжение до 35 кВ аналогично приведенным для трансформаторов соответствующего класса;

б) изоляции доступных стяжных шпилек, прессующих колец и ярмовых балок. Испытание следует производить в случае осмотра активной части. Испытательное напряжение 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин.

Электра – Статьи — Для чего нужны стандартные измерения в частном жилом доме и что они подтверждают в случае соответствия нормам.

Для чего нужны стандартные измерения в частном жилом доме и что они подтверждают в случае соответствия нормам.

• Измерение сопротивления растеканию тока заземляющих устройств

  — согласно требованиям ПУЭ¹ п. 1.7.61, п.п. 1.7.101-103 и ПТЭЭП² приложение 3.1, таблица 36 для напряжения 380/220 В

  3 сопротивление заземляющих устройств в месте присоединения нейтрали трансформатора (генератора) должно быть не более 4 Ом, сопротивления заземлителя в непосредственной близости нейтрали трансформатора (генератора) — не более 30 Ом, сопротивление повторного заземления при подключении электроустановки от воздушной линии (ВЛ) — 30 Ом (при линейном напряжении 380 В).

  Для частного дома, в котором отсутствует автономный источник электроснабжения — генератор, сопротивление заземляющего устройства должно быть не более 30 Ом, в противном случае — не более 4 Ом.

  Данная величина сопротивления заземляющего устройства при повреждении изоляции электрооборудования при условии, что данное оборудование заземлено (т.е. электрически соединено с заземляющим устройством) гарантированно создаст в защитном аппарате (автоматический выключатель) ток замыкания, достаточный для срабатывания расцепителя и отключения повреждённого участка от электросети.

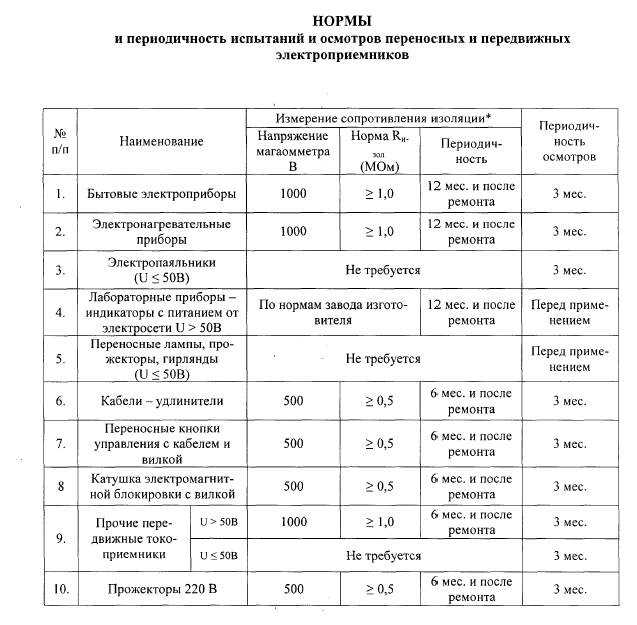

• Измерение сопротивления (испытание) изоляции кабельных линий

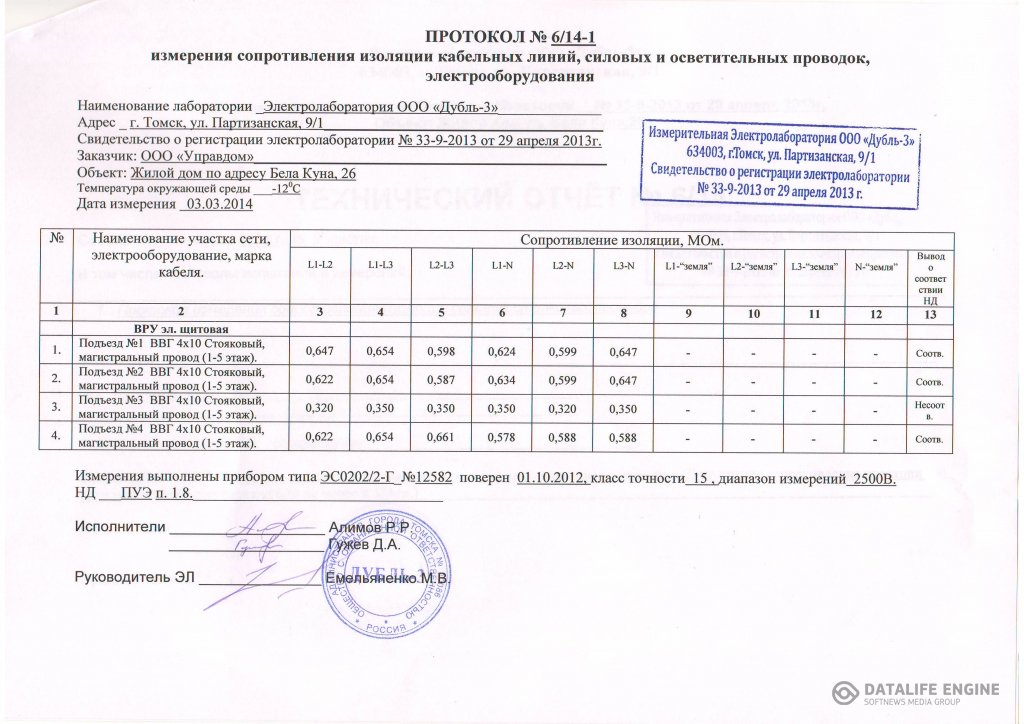

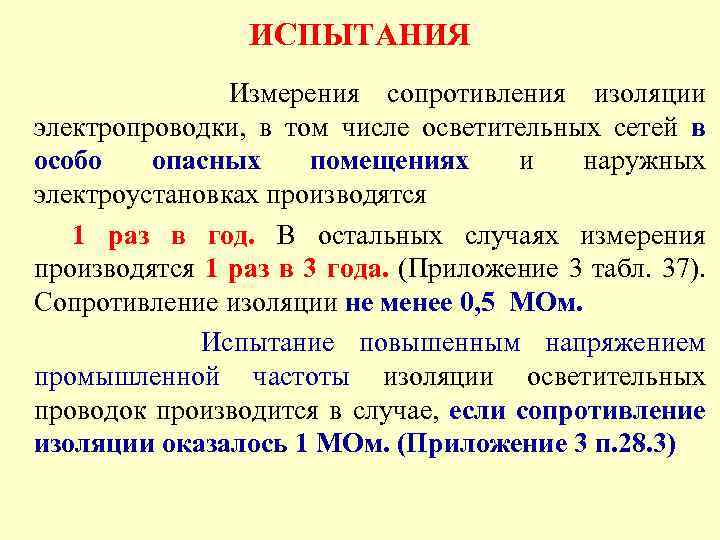

  — согласно требованиям ПУЭ п. 1.8.37, п. 1.8.40, сопротивление изоляции кабельных линий должно быть не менее 0,5 МОм (500 000 Ом). При этом измерение сопротивления изоляции электропроводок (в т.ч. осветительных) производится мегомметром на напряжение 1000 В, измерение сопротивления изоляции силовых кабелей мегомметром на напряжение 2500 В.

  При соответствии изоляции кабельных линий данным требованиям, можно с уверенностью говорить об отсутствии опасности внутреннего пробоя изоляции кабеля с последующим перегревом и, как следствие, возгоранием.

• Измерения полного сопротивления петли «фаза-нуль» и измерение ожидаемых токов однофазного короткого замыкания

  — абсолютно не понятная для непосвящённых формулировка. В действительности все очень просто — данное измерение определяет сопротивление петли однофазного короткого замыкания в наиболее вероятном месте возникновении данного замыкания. В частном доме таким местом является розетка, при наличии нескольких розеток на одной линии измерение проводится на самой удалённой. Прибор замеряет сопротивление петли «фаза-нуль», действующее напряжение сети и вычисляет ожидаемый ток однофазного короткого замыкания. Инженер по результатам измерений сопоставляет ток ожидаемого однофазного короткого замыкания с защитным аппаратом, установленным в данной линии. К примеру, при наличии в вашем распределительном электрическом щите отдельной группы розеток, защищаемой автоматическим выключателем с номинальным током 16 А и расцепителем характеристики С (диапазон срабатывания (5÷10)×I_ном - самый распространённый тип автоматических выключателей), ток ожидаемого короткого замыкания в самой удалённой розетке должен быть не менее 160 А, сопротивление петли «фаза-нуль» при уровне напряжения 220 В — не более 1,375 Ом.

  В таком случае исправный автоматический выключатель гарантированно отключит повреждённую линию за требуемое время.

• Измерение сопротивления цепи между заземлёнными установками и элементами заземлённой установки (металлосвязь)

  — определяется в соответствии с требованиями ПУЭ п. 1.8.39.2.; ПТЭЭП приложение 3, таблица 26, п. 1, таблица 28, п. 5; РД 34.45-51.300-97. Определяет переходное сопротивления в месте контактного соединения заземлённого элемента (электрощит, к примеру) с заземляющим устройством. Не должно превышать 0,05 Ом.

• Измерение параметров устройств защитного отключения (УЗО).

  Для начала очень кратко — для чего нужно УЗО. Всё так же очень просто: УЗО отключает защищаемый участок электросети при обнаружении дифференциального тока, другими словами — определяет возникновение тока вне цепи питаемого потребителя. Самый яркий пример - многих «било током» при прикосновении к металлическому корпусу электропечи, стиральной машины, холодильника и т. п. Данное явление возникает при повреждении изоляции и наличии опасного напряжения на корпусе электроприбора. При прикосновении к корпусу такого прибора возникает электрическая цепь «электроприбор-человек». УЗО как раз обнаруживает наличие такой цепи и тока в ней и отключает электроприбор. Для защиты человека применяются УЗО с отключающим дифференциальным током 30 мА (смертельный ток — 100 мА).

  Измерение параметров УЗО подтверждает соответствие аппарата заявленному отключающему дифференциальному току и определяет время срабатывания УЗО (не должно превышать 0,3 с).

• Проверка расцепителей (тепловых и электромагнитных) автоматических выключателей

  — определяет способность автоматического выключателя отключать токи короткого замыкания в соответствии с номиналом теплового и (или) электромагнитного расцепителя и замеряет время срабатывания расцепителя.

Примечания

¹ — ПУЭ — Правила устройства электроустановок. В настоящее время действует две редакции данных правил — 6 издание, утверждённое ещё в 1986 г. и неоднократно изменявшееся и дополнявшееся, и 7 издание, утверждаемое отдельными главами с 2003 г. Статус не определён, т.к. статьёй 13 Федерального закона от 27.12.2002 N 184-ФЗ «О техническом регулировании», Правила устройства электроустановок (ПУЭ), а тем более отдельные главы, не относятся к документам в области стандартизации.

² — ПТЭЭП — Правила технической эксплуатации электрустановок потребителей. Действуют с 2003 г.

³ — 380/220 В - применяемый в нашей стране уровень трёхфазного напряжения для распределения электроэнергии потребителям в сетях с глухозаземлённой нейтралью (другие названия: 0,4 кВ, уровень НН). 380 В — линейное напряжение, т.е. напряжения между двумя любыми фазами; 220 В — фазное напряжение — напряжение между любой фазой и нейтралью источника питания («нулём»). Иногда уровень напряжения приводится в соответствии с европейскими стандартами 400/230 В.
