Инструмент зачистки проводов от изоляции

Сегодня мы узнаем про очень полезный инструмент зачистки проводов от изоляции, который будет для нас верным помощником на протяжении всего ремонта. По-научному он называется стриппер.


СОДЕРЖАНИЕ:

  1. Как выглядит стриппер
  2. Преимущества в сравнении с ножом
  3. Как пользоваться

Инструмент зачистки проводов от изоляции - стриппер

Привычный инструмент зачистки проводов от изоляции - это нож, кусачки, пассатижи. Многим из нас, наверное, не раз приходилось ими пользоваться при замене выключателя или установке розетки. До определенного момента и я тоже ими пользовался, пока, наконец, у меня не начался ремонт в кухне, где мне пришлось реально менять всю электропроводку. Вот тут я и понял, что нужен специализированный инструмент, иначе я далеко не уеду.

Новый инструмент, который я приобрел, и про который хочу рассказать называется стриппер:


На самом деле их существует множество, но я пользуюсь именно этим.

Преимущества использования стриппера

Давайте посмотрим на преимущества нового инструмента.

  1. Снятие изоляции требуемой длины с провода делается одним движением руки
  2. Можно быстро снимать изоляцию с проводов разного диаметра, не повреждая сами провода
  3. Для прокладки в стенах обычно используются толстые многожильные провода. Каждая жила имеет собственную изоляцию. Все жилы также помещены в один общий защитный слой изоляции. Так, вот, например, зачистка толстого провода с жилами: земля, нейтраль, фаза производится 4-мя движениями руки. Первым движением снимается наружная изоляция, а 3-мя последующими движениями снимается внутренняя изоляция с каждой жилы. Представляете, сколько здесь работы обыкновенным ножом, которым элементарно можно еще и повредить сам провод, если сильнее им надавить:

Между делом, загляните в статью: Как удлинить короткий провод, выходящий из стены. Без этого чудо-инструмента там просто не обойтись.

Как пользоваться стриппером

Теперь давайте посмотрим, как пользоваться инструментом зачистки проводов от изоляции на примере толстого провода с 3-мя жилами.




  1. Берем инструмент в правую руку, провод - в левую:
  2. Просовываем провод в зачиститель на нужную длину:
  3. Зажимаем провод, сжимая зачиститель рукой:
  4. Начинаем правой рукой крутить по часовой и против часовой стрелке:
  5. Немного резким движением снимаем внешнюю изоляцию с провода:
  6. Далее, убрав рукой сверху промежуточную защиту и, "распушив" жилы, готовимся снять изоляцию с каждой из них:
  7. У зачистителя есть специальные круглые резцы для проводов различного диаметра. Просовываем одну из жил провода в отверстие зачистителя на нужную длину:
  8. По аналогии с общей изоляцией провода снимаем внутреннюю изоляцию с жилы. Зажимаем:
  9. Крутим:
  10. Снимаем изоляцию:

Повторяем процедуру для каждой жилы.

Все, работа выполнена. Именно с такими проводами Вам, скорее всего, придется встретиться при ремонте кухни, ванной, коридоров и т. д.

Инструмент для зачистки проводов хоть и маленький с виду, но не из дешевых! Цена Вас может явно удивить, но поверьте, он этого стоит - работа пойдет гораздо быстрее.

А вот еще одна разновидность качественного инструмента для удаления изоляции:


Сегодня мы узнали, что такое инструмент зачистки проводов от изоляции на профессинальном уровне.

Зачистка и резка проводов, кабелей, труб / Евроинтех

Metzner ST-OB - установка мерной резки

Универсальная установка мерной резки для широкого спекта применений: резка профилей, трубок с текстильным покрытием, пленок, тканей, этикеток, кабелей, проводов и многих других материалов.

Metzner Variocut - установка мерной резки

Универсальные установки мерной резки разработаны для автоматической обработки широчайшего спектра материалов. Гибкие профили, трубки, веревки, уплотнители, пленки, этикетки, тесьма и провода обрабатываются на данных машинах с высокой точностью, отличным качеством резки и высокой производительностью.

Apollo Seiko Lype - лазерная установка для зачистки кабелей (лазерный стриппер)

Лазерная установка для зачистки кабелей (лазерный стриппер) выполняет зачистку кабеля с помощью луча лазера. Все модели стрипперов характеризуются высокой точностью обработки, высокой производитель-ностью, легкостью в эксплуатации, стабильной мощностью, современным и компактным дизайном.

Advanced Machines Plasma-Channel - установка для плазменной обработки проводов и волокон

Генератор плазмы, специально разработанный для обработки поверхностей протяженных объектов, таких как провода, волокна, нити, и пр. Основываясь на такой же концепции формирования атмосферной плазмы, что и другие устройства серии MonoJet, данное устройство, использует обжатие пучка плазмы. Увеличенная за счет такой конструкции плотность потока плазмы, воздействующего на обрабатываемый материал, позволяет кардинально увеличить скорость прохождения обрабатываемого материала через плазму

Как быстро снять изоляцию с кабеля или провода

Удаление изоляции из фторопласта

Это вид полимерного покрытия, имеющий хорошие устойчивые характеристики. Покрытие для изоляции идеальное, но при этом достаточно дорогостоящее. Его принято использовать только по решениям проектных расчетов. Выглядит такое покрытие как тонкая узенькая лента, плотно обмотанная вокруг медного токопроводящего провода. Для удаления подойдет только физическое воздействие. Лучше всего удаление выполнить при помощи острого ножа методом соскабливания поверхностного слоя на необходимую рабочую длину. Оголив один край, провод аккуратно отгибают в сторону и срезают оставшийся изоляционный кусок.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож


Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ


Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения


Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием


Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы
самостоятельной очистки:

  1. Большие временные и трудозатраты.
  2. Требуются специальные знания и оборудование.
  3. Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Основными способами очистки медного кабеля являются:

  1. Термообработка
    . Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
  2. Механический
    . Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
  3. Современные методы очистки
    с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств
, смотрите это видео:

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

  • использование ножа;
  • применение бокорезов:
  • воздействие высокой температурой;
  • с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

  1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
  2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

  • простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
  • полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
  • автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Советы по безопасной зачистке изоляции

Работа, связанная с электрическим током, непростая. Поэтому, даже обладая определенными знаниями, нужно не забывать, что поврежденная жила со временем выйдет со строя.

В целях безопасности при снятии изоляции на несколько большую, чем требовалось, длину, излишки нужно отрезать. Слишком опасными являются оголенные жилы.

Домашнему мастеру нецелесообразно приобретать дорогие инструменты для того, чтобы несколько раз воспользоваться ими, снимая изоляцию. В большинстве случаев вполне подойдут простые подручные средства.

Работая с инструментом, нужно быть предельно аккуратным и внимательным. Изоляцию следует продавливать медленно во избежание повреждения жил.

Микроскопические повреждения проводников незаметны, поэтому лучше сделать все медленней, но правильно, чтобы не иметь больших проблем впоследствии.

Чтобы обеспечить надежный и безопасный контакт, нужно применять специальные клеммники.

Не всегда целесообразно снимать изоляцию, если кабель состоит из тонких жил. Можно, не удаляя изоляционный слой, разъединить жилы, и для создания контакта использовать специальный зажим с зубьями

Контакт в случае установки прокалывающего зажима обеспечит прокол изоляции. Иногда этого достаточно.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Удаление фторопластовой изоляции

Фторопластовая изоляция

Под фторопластом подразумевается полимер, который производится химическим методом. Он обладает рядом положительных характеристик, например, не промокает от воды и обладает высокой устойчивостью по отношению к органическим веществам. Его технические характеристики позволяют ему выдерживать температуру до 300° С! В качестве изоляции является идеальным вариантом, но главный недостаток высокая цена. В связи с этим его использую в особенных случаях. В быту он применим многими радиолюбителями, так как после пайки он обладает эстетичным видом, занимает немного места и не оплавляется.

Сам же материал имеет форму тонкой узкой ленты. Она, в свою очередь, плотно намотана на свитый многожильный провод. Зачистить подобную изоляцию возможно только ножиком. Фторопласт соскабливается до нужной длины. Как только провод оголился, изоляцию отводят на нужную длину, а оставшийся фторопласт отрезается.

Эффективные методы очистки

Существует множество проверенных методов, которые позволяют чистить изделия из меди даже в домашних условиях. Познакомимся с наиболее эффективными из них.

Одним из наиболее доступных в домашних условиях средств, которым чистят предметы, изготовленные из меди, является обычный томатный кетчуп. Для того чтобы почистить при помощи такого средства медь, его просто наносят на обрабатываемую поверхность и оставляют на ней на 1–2 минуты. После такой выдержки кетчуп смывают струей теплой воды. В результате этой процедуры к медному изделию вернутся его первоначальный блеск и яркость цвета.

Чистить предметы из меди, если они не сильно загрязнены, в домашних условиях можно и при помощи обычного геля для мытья посуды. Для этого используют мягкую губку, на которую наносится моющее средство. Смывают его под струей теплой воды.

Данный метод очистки используют в том случае, если необходимо почистить крупное изделие из меди, которое невозможно поместить в какую-либо емкость. Поверхность такого предмета протирают половинкой лимона. Чтобы усилить воздействие лимонного сока на медь, можно чистить ее с помощью щетки с ворсом, обладающим достаточной упругостью.

Придать меди былой блеск помогает такое средство, как «уксусное тесто». Готовят его следующим образом. В специальной емкости в одинаковой пропорции смешивают пшеничную муку и уксус, доводя полученную массу до однородного состояния. Затем тесто наносят на предмет из меди и выдерживают до полного высыхания. Образовавшуюся после высыхания смеси корочку аккуратно удаляют, а медную поверхность полируют до блеска куском мягкой ткани.

Существует радикальный и эффективный метод очистки изделий, изготовленных из меди, который используется в том случае, если их поверхность сильно загрязнена и почистить их другими средствами не удалось.

  • В специально приготовленную емкость из нержавеющей стали наливают уксус, который смешивают с небольшим количеством поваренной соли.
  • В полученный раствор помещают очищаемый предмет и ставят емкость на огонь.
  • После того как чистящий раствор дошел до кипения, огонь под емкостью выключают и оставляют ее на плите до полного остывания.
  • После остывания раствора очищаемое изделие извлекают, промывают его под струей теплой воды и протирают его поверхность насухо.

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр

Алюминий Медь
Плотность металла, т/м³ 2,70

8,90

Устойчивость к многократным изгибающим воздействиям

Нет Да
Возможность многопроволочного исполнения Нет

Да

Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м

0,0294

0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость

Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик

Назначение проводов и кабелей

Как снять изоляцию с провода, чтобы при этом не повредить его, также зависит от понимания, для чего он предназначен и какую функцию будет выполнять в работе.

Так, по функциональному назначению провода и кабели делятся на:

  • силовые, наиболее широко распространённые и предназначенные для электропроводок до 1 кВ;
  • высоковольтные, применяемые для передачи электрического тока в сетях свыше 1 кВ;
  • контрольные, имеющие несколько проводов для передачи низковольтных информационных сигналов и команд управления;
  • автомобильные, где провода сделаны многожильными для придания им особой гибкости, а также покрыты оплеткой из волокнистых материалов для защиты от вибрации;
  • телефонные, для устройства коммутационной связи между абонентами;
  • сетевые, используемые для создания компьютерных сетей;
  • коаксиальные, для передачи видеосигналов;
  • другие специальные, но реже встречающиеся виды.

В зависимости от своей функциональной принадлежности все они имеют существенные различия: медная жила телефонного провода имеет самое большое сечение в 0,5 мм2 и тонкую изоляцию, а жила из той же меди силового электропровода до 1 кВ начинается с 1,5 мм2 и должна иметь толщину изоляции, которая гарантировано будет исключать возможность электрического пробоя.

Поэтому для того, чтобы качественно зачистить провода от изоляции и произвести безошибочное удаление оболочки с кабеля, необходимо применять разные по функциональным возможностям инструменты и приспособления.

Существует много способов зачистки проводов. Ручные инструменты, которые используют для снятия изоляции с кабеля, можно условно разделить на:

  • простые или подручные;
  • полупрофессиональные;
  • профессиональные или специальные.

Если с первой категорией инструмента для очистки справится каждый, то для второй группы уже понадобятся некоторый опыт и навыки, а вот третья категория профессиональных приспособлений, позволяющая производить как простые работы, так и снятие изоляции со специального кабеля, уже будет требовать определенных знаний и практики в работе.

Наиболее часто допускаемые ошибки

Основная масса ошибок, допускаемых при снятии изоляции с проводов и кабелей, совершается в результате использования несоответствующих инструментов или нарушения правил пользования ими.

Среди подобных недочетов можно отметить следующие:

  1. Во время удаления верхнего изоляционного слоя, при его отрезании, нож используется с излишним усилием под прямым углом. Ошибка заключается в том, что в этих создается угроза повреждения изоляции токоведущих жил, что может привести к замыканию провода на корпус электроприбора или к короткому замыканию жил между собой.
  2. Использование бокорезов проводится не той стороной инструмента (имеется в виду сторона заточки). Ошибка состоит в возможном проскальзывании провода между режущими кромками и необходимости их более плотного сжимания, что может привести к перекусыванию жилы.
  3. Применение ножа с пяткой под неправильным углом. Ошибка может вызвать нарушение легкого скольжения пяточки по жилам провода, ее «зарывание» и повреждение вторичной изоляции в ненужном месте.

Правильное и внимательное отношение к использованию инструмента поможет избежать подобных проблем при работе с кабелем.

В заключение хотелось бы отметить, что каждый инструмент должен соответствовать своему прямому назначению. Для снятия изоляции с проводов и кабелей такими инструментами являются нож с пяткой и стриппер

Другие приспособления должны применяться с максимальной осторожностью и предельным вниманием. Советы и рекомендации, приведенные в данной публикации, помогут избежать ошибок при зачистке провода

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

  • зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

  • Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
  • Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

  1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
  2. Провод устанавливают в этот ручей.
  3. Сжимают рукоятки.
  4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

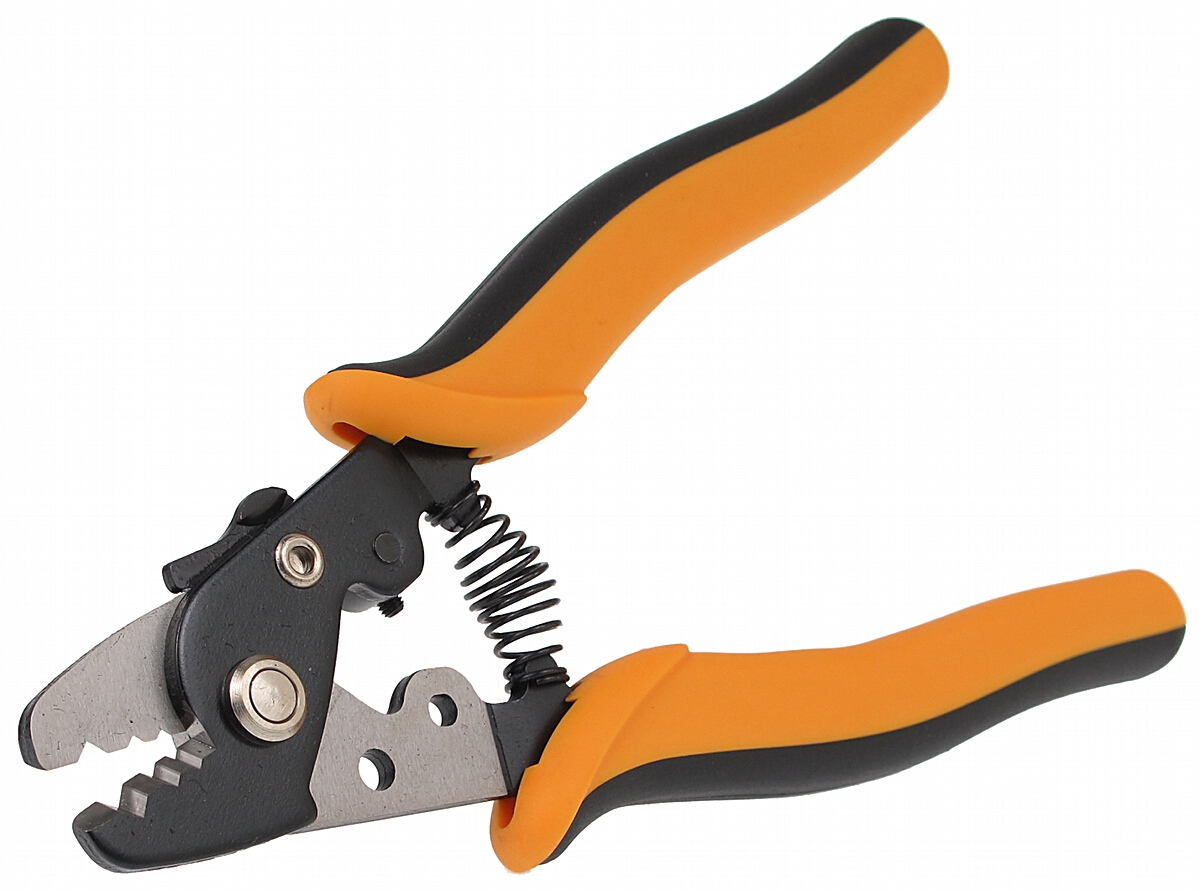

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Электрическая машина для серийной зачистки проводов

  • В комплекте:
    • электрическая машина CS-60(GLW)
    • защитный кожух
    • шнур электропитания
  • Автоматическая зачистка моножильных и многопроволочных проводов сечением 0. 08–6.0 мм²
  • Максимальный диаметр провода: 6 мм
  • Длина зачистки: 3.0–20 мм
  • Длина сдвига надрезанной изоляции: 2.0–20 мм
  • Глубина захода провода: 15 мм + длина зачистки
  • V-образные лезвия для снятия изоляции
  • Время зачистки: 0.2–0.3 сек.
  • Легкая и быстрая настройка на нужный типоразмер
  • Шкала соответствий AWG и мм² диаметру жилы в мм, расположенная под дисплеем, облегчает настройки
  • Электронный счетчик количества операций
  • Информационный ЖК-дисплей отображает цифровые настройки
  • Защитный кожух также выполняет функцию лотка для сбора обрезков изоляции
  • Все настройки производятся регулировкой всего 3-х поворотных ручек
  • Удобная рукоятка для переноски
  • Напряжение: 230 В/ 50 Гц
  • Потребляемая мощность: 160 Вт
  • Вес: 8.70 кг
  • Габариты: 141х221х363 мм

SKU товарные позиции кратность ед.изм кр.опт опт м.опт
61693 CS-60 (GLW) 1

компл

383000.00 383000.00 383000.00
61694 CS 0001 (GLW) 1

шт

12150.00 12150.00 12150.00
SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
61693 CS-60 (GLW) 1

картонная коробка

4250579111447 60 26 33 10.4 0.05148
61694 CS 0001 (GLW) 1

п/э пакет

4250579108201 10 4 0.5 0.01 2.0E-5

2

Машинка для снятия изоляции. Быстрая зачистка проводов от изоляции. Кабельный нож для снятия изоляции

В электротехнических мероприятиях особенно важна точность и аккуратность при обработке материалов. Качество проводящего ток элемента обуславливается надежностью соединений и отсутствием дефектов на линии. Как показывает практика, немалая часть неполадок в работе сетевых коммуникаций такого типа возникает именно по причине допущения ошибок в монтаже. Залогом же качественной работы является использование подходящих инструментов. К примеру, в вопросе о том, как зачистить провод, не стоит прибегать к подручным средствам, не предназначенным для подобных операций. Чисто и ровно, без повреждения рабочих элементов, снять изоляцию позволят специальные приспособления.

для снятия изоляции

Традиционное устройство для таких задач - это специальный вид плоскогубцев, имеющих прецизионные отверстия с разным диаметром. Также в инструменте предусматриваются рифленые губки и прямые лезвия. Можно сказать, это универсальный инструмент для зачистки проводов, поскольку он также позволяет выполнять захват и резку кабелей разного калибра. Если важна не функциональность, а высокая скорость и удобство в работе, то стоит обратиться к семейству кусачек и клещей. Всего несколько манипуляций требуется для подстройки устройства под размер конкретного провода, после чего так же легко производится снятие изоляции.

Уже отмечалось, что подручные инструменты использовать в таких работах не стоит. В первую очередь данное правило распространяется и на обычные ножи, но это не значит, что в принципе данная категория хозяйственной утвари не может применяться в электромонтажной работе. Например, существует кабельный нож для проводов, характеристики которого как раз ориентированы на удаление наружных покрытий. Инструмент отличается серповидной формой лезвия, а также применением высокопрочных инструментальных сталей в основе.

Особенности и преимущества стипперов

Отдельного внимания заслуживает категория стипперов, которые предназначены для точечного удаления изоляционных слоев с кабелей разного типа. Конструкция устройства представлена двумя рукоятками и губками, которые формируют лунки различных типоразмеров. В процессе работы мастер размещает провод в одном из свободных проемов, зажимает губки и тянет кабель в сторону от точки захвата. Острые лезвия вводятся в изоляционное покрытие, отсекая его от основной части и оставляя голым металлический сердечник. В целях повышения функциональности стриппер для снятия изоляции с проводов может оснащаться лунками не только в рабочей области основных губок, но и на рукоятках. С точки зрения эксплуатации, использование стипперов оправдано по двум причинам. Во-первых, обеспечивается высокое качество среза изоляции без нанесения вреда внутренностям кабеля. Во-вторых, пользователь имеет дело с готовыми лунками, ориентированными на работу с конкретными типоразмерами проводов - это избавляет его от хлопотной подготовки инструмента для работы с определенным форматом материала.

Для чего нужен кримпер?

Зачистка кабеля производится в рамках общего монтажного мероприятия, результатом которого должно стать сформированное соединение. То есть удаление клеммы - это подготовительная операция перед дальнейшим сведением или двух проводов или подключения кабеля к прибору. Для выполнения этой процедуры оголенный сердечник должен иметь вид цельного стержня, в который будут включены отдельные усики. В таких работах и пригодится кримпер, который позволит насадить и правильно зажать электротехническую гильзу на окончание кабеля. Обычно стриппер для снятия изоляции с проводов поставляется в одном комплекте с кримпером, так как они дополняют функцию друг друга, экономя время мастера.

Производители инструмента для зачистки проводов

Специализированные устройства для работы с проводами широко представлены на рынке. В частности, под маркой KNIPEX выпускаются кусачки, клещи и монтерные ножи, предназначенные как раз для удаления изоляционных слоев. Многие изготовители успешно совмещают в таких устройствах несколько функций. Так, стриппер WS 04B "КВТ", кроме зачистки провода, также позволяет выполнять опрессовку втулочных наконечников. Модели от производителей SHTOK и KRAFTOOL по умолчанию могут справляться и с резкой толстых проводов - в этом отношении данную продукцию также можно назвать универсальной. В большинстве своем новые модели отличаются надежностью и высокой эргономичностью, но есть и другие нюансы, которые стоит учитывать при покупке инструмента.

Как выбирать инструмент для зачистки проводов?

Опытные электрики отмечают, что лучше всего не рассчитывать на преимущества многофункциональных устройств с широкими диапазонами доступных для резки диаметров, а отдавать предпочтение конкретным узким диапазонам. К примеру, для базовых нужд подойдут модели, работающие с кабелями сечением от 0,05 до 10 мм 2 . Если же требуется профессиональное устройство, способное работать в более широком спектре, то есть смысл выбирать инструмент для зачистки проводов среди универсальных моделей. При этом учитывать стоит не только размеры доступных изделий, но и тип материала изготовления - это может быть витая пара, и т. д.

Заключение

Особенностью электромонтажных работ является и высокий риск поражения током. Разумеется, он присутствует не в каждом рабочем процессе, но для тех, кому нужен специальный инструмент для зачистки проводов, стоит учитывать этот аспект. Работу в условиях высокого напряжения в кабеле следует выполнять только устройствами, имеющими диэлектрическое покрытие. Обычно с такой оболочкой выпускаются стипперы, не пропускающие напряжение в 1000 В. Эти же требования к безопасности следует предъявлять к плоскогубцам, кабельным ножам и кримперам. Также не стоит забывать и о правилах эксплуатации элекротехнического инструмента, котрые в том числе направлены на обеспечение качественного результата в монтаже.

Даже любителям полежать на диване нередко приходится работать с электрическими проводами в квартире, гараже или в автомобиле. Чем только не выполняется такая, лишь на первый взгляд простая, операция: кухонным ножом, ножницами, тупыми кусачками, зажигалкой, а кое-кто — даже зубами.

Оплетка получается рваная, многие тонкие медные провода при этом теряются, что нарушает их и стандартную для конкретного вида токопроводимость и электрическое сопротивление. Они хуже соединяются между собой, в контактные клеммы и группы. И сбой в определенной схеме электропроводки произойдет именно в этом ослабленном звене. Поэтому вам просто необходим инструмент для зачистки проводов.

Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы. Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

  • уменьшение сечения проводника;
  • изломы части медных нитей в жиле и падение прочностной характеристики;
  • скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
  • потеря части медных ниток в многожилке;
  • загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

Ниже – выверенная методика электроинженеров и мастеров о том, как зачистить провод от изоляции своими руками быстро и качественно. Сначала о простоте для чайников.

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех. Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

Щипцы

Заводских инструментов для снятия оплетки немало. Ассортимент по цене – от бюджетного до эксклюзивного. В обычном два приспособления: первое – калибром снимается оплетка, а другим отверстием защищаются медные провода.

Щипцы хорошо подойдут для работы с бэушным проводом, в котором медь немного подгорела. Очистив жилу, можно провод второй раз использовать в электропроводке.

Термосредство

ПВХ хорошо плавится и горит. Этим пользуются многие электрики вне мастерской, когда необходимо срочно снимать часть оплетки на проводе. Подойдет зажигалка или спички. Но нужно соблюдать правила безопасности, например, такое. Прежде чем обжигать оплетку, мокрую тряпочку держите рядом с огнем на проводе, она же и очистит от сажи медные нити.

Но с огнем не усердствуйте и по второй причине: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ при горении токсичный.

Термоэлемент электрический

Такой проволочный нагреватель не подожжет всю оплетку и не расплавит тонкие провода в жиле кабеля. И вокруг такого среза появляется кольцевой герметичный термонарост, который не пропустит внутрь жилы влагу, и медь не будет корродировать. Эффективный метод только на обмотке из поливинилхлорида, а не на резине или фторопласте.

Не дешевите на КСИ

Комплекс снятия изоляции – так раскрывается аббревиатура этого ручного полуавтомата. Стриппер мягко надрезает оплетку по окружности, оставляя минимальный зазор.

Второе приспособление легко снимет остатки ПВХ. Он у разных производителей отличается по разбросу цен, поэтому сначала разберитесь с инструкцией, чтобы стриппер подошел к вашим потребностям. Изучите модельную линейку фирмы Khipex, или АМD, Jokari и ряда других.

Фото зачистки проводов от изоляции

Существуют различные провода и кабели, одни прокладываются по стандартной схеме, вторые - по воздуху. Именно первые имеют специальный защитный слой, который позволяет исключить замыкание. Такая поверхность подвергается демонтажу в процессе выполнения самых простых задач. К примеру, это соединение двух кабелей, чтобы место контакта стало максимально плотным и качественно работало.

Возникает вопрос: "Как снимать изоляцию с проводов?". Чтобы облегчить этот процесс, существует много различных приемов и методик. Потому что не всегда требуется полностью разбирать кабель, иногда нужно просто зачистить контакты и при этом не повредить основную жилу.

Чтобы не ошибиться и точно понимать, как снимать изоляцию с провода, стоит вооружиться инструкцией и взять за основу правильные рекомендации. Но без надлежащего инструмента работы не будут выполнены. Помимо этого, провода и кабели могут иметь различную основу, методики, соответственно, отличаются.

Особенности зачистки изоляции и проблемы в выполнении работ

Перед тем как снимать изоляцию с проводов, стоит учесть некоторые нюансы процесса. Ведь покрытие может быть в один слой и несколько. Работа выполняется быстро, но для этого потребуется применять стриппер.

Если не вникать в подробности, многие не видят сложностей в процедуре очистки кабеля или провода от защиты. Но без острых, режущих предметов работа не пройдет гладко. В результате есть вероятность нарушения целостности самого провода. Может произойти следующее:

  • Образование прорех в ненужном месте.
  • Есть возможность пораниться.
  • Повреждение самого проводника.

Все это просто исключить, если на вооружение берется простая и точная инструкция по выполнению. Помимо этого, необходимо наличие специальных инструментов. Не стоит торопиться, даже если имеется опыт выполнения поставленной задачи. Стоит хотя бы теоретически понимать, как снимать изоляцию с проводов инструментом.

Какие провода бывают?

Выделяют две основные жилы, используемые в процессе - медная и алюминиевая. Если снимать изоляцию, то с каждым видом придется быть осторожным и не торопиться. Если говорить о прочности, медный дольше сохраняет свою целостность, чем алюминиевый. Ниже рассмотрим свойства и характеристики каждого.

Алюминий:

  • Плотность выражается в т/м 3 . Больше 2,6.
  • Стойкости к частым изгибаниям нет.
  • Создать многопроволочную жилу не получится.
  • Удельное сопротивление незначительное.
  • Плотность выражается в т/м 3 . Больше 8,8.
  • Стойкость к частым изгибаниям присутствует.
  • Создать многопроволочную жилу получится.
  • Удельное сопротивление хорошее.

Из этих данных можно сделать вывод, что медный провод лучше и токопроводимость у него выше. А вот алюминий не имеет надежности высокого уровня, поэтому его применяют реже. В процессе зачистки придется проявлять большую осторожность. Поэтому, перед тем как снять изоляцию с медного провода, стоит сделать небольшую насечку и подготовить соответствующий инструмент. Вариантов для работы с кабелями и проводами не так много, важно выбирать не просто подходящий метод, а эффективный.

Какие методы эффективны?

Большая часть навыков при снятии защитного слоя с кабеля или провода приходит со временем и практикой. Особенно когда нужно очистку делать на максимально тонком проводе.

Главное - это верно выбирать степень приложения усилия и нажима на инструмент. Помимо этого, от направления движения зависит скорость работ и итоговый результат. Придется понять, насколько глубоко находится основная жила. От этого будет зависеть, повредится она или нет. Перед тем как снять изоляцию с или медных, придется разобраться, что именно за материал внутри.

Самые простые варианты проведения работы:

  • Применение канцелярского или обычного ножа. Если вы выбрали первый вариант, то не стоит брать слишком большой, им неудобно работать. Нажатие должно быть не максимальным, так как лезвие у них довольно острое. Простой нож должен иметь узкое лезвие и качественную заточку.
  • Использование бокорезов. Это удобная конструкция, она похожа на ножницы, но более прочные и острые. Их продают в любом строительном магазине, хотя у многих они всегда имеется под рукой.
  • Обжиг. Это еще один неплохой вариант и менее травмоопасный. Для этого нужно применять высокую температуру, чтобы происходило оплавление обмотки. Если требуется сделать небольшое освобождение, то данный метод неэффективный, так как обжигается довольно большая площадь.
  • Использование стриппера. Такой инструмент выбирают профессионалы.

Применение ножа

Как быстро снять изоляцию с проводов? Это самый распространенный и эффективный метод, но он весьма травмоопасный. Когда требуется в домашних условиях обработать небольшое количество проводов, то этот вариант вполне подходит. Основное, что нудно знать - под каким наклоном вести инструмент. Нельзя делать круговые движения, ведь это совсем неэффективно. Потому что таким вариантом велика вероятность надреза основной рабочей жилы. После этого провода придут в негодность.

Угол наклона максимально острый, чтобы не происходило глубокого проникновения лезвия в тело провода. Допускается лишь незначительное скольжение. Следует выбрать положение «от себя» - такие условия безопасны для работника и для самого кабеля.

Нож электрика

Нож электрика - это самый удобный инструмент. Он имеет пятку, поэтому держать его довольно просто. Жила при этом максимально защищена, руки в безопасности, а снятие изоляции происходит эффективно. Это и есть ответ на вопрос: «Как быстро снять изоляцию с медного провода или алюминиевого?»

Бокорез - эффективная помощь

Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:

  • Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
  • Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
  • Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.

Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.

Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.

Обжиг

Это самый простой способ, когда нужно убрать изоляцию для сдачи проводов. Также это самый эффективный метод, если внутри - жилы из поливинилхлорида. Когда требуется обработать незначительную область, то применяют зажигалку или паяльник. Под термическим воздействием происходит размягчение обмотки, и она просто сходит с провода. При незначительной толщине обмотки этот вариант наиболее действенный.

Есть один недостаток - это наличие запаха. Поэтому проводить работу нужно в помещении с доступом свежего воздуха. Токсичные выделения в процессе обжига негативно сказываются на состоянии организма.

Что такое стриппер?

Именно такие инструменты помогают делать процедуру быстро и качественно. Но не каждый кабель подходит для таких работы. Сечение должно быть не менее 0,2 мм. В продаже или у мастеров можно найти различные виды приборов:

  • Ручной стриппер без дополнений. Его применение аналогично работе с бокорезом: делают насечки, после чего убирается обмотка. Но не для каждого сечения такой вариант подходит.
  • Полуавтомат. В основе имеется регулировочный рычаг, который регулирует степень нажатия, после чего, при смыкании ручек, начинается основной процесс снятия изоляции.
  • Автомат. Это самый лучший вариант потому, что в его основе есть несколько функций - надрезка, снятие изоляции, опрессовывание жил.

В итоге такой способ приносит много положительных моментов. Главное, что полностью исключаются надрезы основной жилы. В итоге можно назвать этот метод лучшим. Именно стриппер позволяет правильно снимать изоляцию с проводов, не повреждая сердцевину.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

  • Отключается питание от электричества.
  • В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
  • Надрезается верхняя часть и аккуратно удаляется.
  • На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

  1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
  2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
  3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Ремонтируем наушники

Частая проблема при использовании наушников - это нарушение целостности провода. Чтобы восстановить его, нужно выбирать для работы простой канцелярский нож. Процедура происходит в несколько этапов:

  • Необходимо найти поломку.
  • Снять верхнюю обмотку, сделав аккуратный продольный прорез.
  • Соединить составные части и заизолировать их.

Как снять изоляцию провода с наушников?

Можно применить лист наждачной бумаги. Зернистость ее не имеет значения (главное - выполнять работы на лицевой стороне элемента). Устанавливаем край провода на наждачную бумагу и сверху давим паяльником. Он расплавит нашу обмотку. Дальше ее остатки можно убрать руками. В результате мы получим провод без изоляции. После этого можно производить соединение при помощи того же паяльника. Это не длительная процедура, но прийти к положительному результату сможет каждый. Не стоит проводить эксперименты, каждый инструмент делает свою работу. Работая с проводами и кабелем, применяют острый нож и стриппер, в других ситуациях стоит подбирать соответствующие приборы.

Заключение

Итак, мы рассмотрели, как правильно снимать изоляцию с проводов. Как видите, существуют разные инструменты и способы. Стоит лишь выбрать наиболее подходящий и следовать инструкции.

Способ первый. Ножом: отступить от края провода нужную для оголения длину, надрезать изоляцию круговым движением ножа, после этого стянуть ее с провода.

В этом случае обычно повреждается и сам провод. Если он многожильный, то некоторые жилочки ножом перерезаются. Это может быть не так страшно, хотя сечение провода тем самым будет уменьшено, а значит, качество контакта станет хуже. Если провод - одножилка, то можно даже и не заметить его повреждения ножом. Останется едва видимая и ощутимая осязанием круговая канавка. Ее и не видно будет, так как она совпадает по положению с краем отрезанной изоляции. А это еще и хуже - достаточно пару раз согнуть такой провод, как он отломится ровно по этой канавке. Особенно это касается алюминиевых проводов. Но медные, имеющие большую вязкость, тоже в этом месте ломаются, хотя, может быть, и не сразу.

Способ второй. Строгающим движением ножа снять полоску изоляции от места начала оголения до конца провода. После чего оторвать или отрезать располосованный хвостик изоляции.

Можно и в этом случае повредить проводник провода. Причем в месте, когда нож первый раз врезается в изоляцию. Прилагается усилие, которое может повредить и проводник - нанести на нем канавку (одножильный провод) или пресечь несколько жилок (многожилка). Результаты те же, что и в первом способе.

Способ третий. Острыми кусачками или бокорезами неполным сведением в месте начала съема провода пробить изоляцию, после чего кусачками и соскоблить ее с провода.

Недостатки те же самые, плюс риск вообще перекусить провод, слегка передавив кусачки. Если и не перекусили, легко повреждается металл провода, что ухудшает контакт или в конечном счете отламывает провод ровно по тому месту, где начинался съем изоляции.

Способ четвертый. Состоит в термическом нарушении - паяльником, спичкой, зажигалкой - целостности изоляции, после чего ее снимают или срезают.

Недостатки - изоляция выпускается сейчас пожаробезопасная, но плавкая и при возгорании (трудном, да) изрядно вонючая. Выделяется ядовитый черный дым, вдыхать который - не комильфо. А к проводнику, который хотелось «очистить», может прилипнуть слой этой самой изоляции, который все равно потом нужно соскабливать. С никуда не девшимся риском повреждения металла провода. На жало паяльника тоже будут нанесены капли изолятора, которые потом - скобли и выжигай и снова скобли.

Работа профессиональными способами и инструментами состоит в приемах, подобных перечисленным, но, по возможности, с преодолением указанных недостатков.

Профессиональная разделка кабелей и проводов

Проще всего было чуть-чуть усовершенствовать нож для снятия изоляции, так, чтобы он не повреждал металлические жилы, когда делается зачистка проводов.

Разделочные ножи для электриков

В отличие от неправильных способов, когда режется изоляция с того места, где оголенная часть провода заканчивается, теперь ножу предлагается резать в обратную сторону. Снятие изоляции с проводов делают с торца провода - просто проводят ножом вдоль провода на длину «сколько надо». Такой нож сделан с особой формой лезвия и с особой ее заточкой, чтобы уменьшить вероятность повреждения проводника кабеля.

Еще одна придумка - на кончике ножа сделана специальная пятка, которую для продольного разрезания изоляции нужно, перед тем как снять изоляцию с провода, прямо ставить на жилу, и она по ней будет скользить, разрезая изоляцию, но не портя металл. Однако, надолго ли ее хватит, этой пятки.

Такими ножами при резке надо вести точно по проводу. Есть конструкции со специальной «держалкой» для кабеля. Изоляцию режет в них специальное выпускаемое на небольшую длину маленькое лезвие.

Есть вот такой инструмент для разделки - нож со множеством дополнительных отверстий разного диаметра, которые для зачистки проводов не так, так эдак, обязательно подойдут.

Однако есть инструменты, которыми можно снять изоляцию точно, и даже на заданную длину провода.

Стриппер - щипцы для снятия изоляции

В английском языке слово strip означает что-то вроде «ошкурить», «снять верхний слой», «отщепить», «отшелушить». Англичане и придумали отдельный инструмент с таким названием: stripper, «съемщик».

Это вполне профессиональный инструмент, гарантирующий промышленное качество работы и имеющийся в арсенале инструментов любого кабельщика.

Разделка кабеля стриппером делается примерно так же, как мы бы стали делать это кусачками или бокорезами. Только в этих щипцах точно установлены все параметры разделки: диаметр отверстия, толщина изоляции или диаметр металлической жилы провода. В инструменте имеется лезвие для разрезания изоляции, он может быть оборудован приспособлениями для схватывания провода зубчатки с одной стороны (со стороны мотка провода) и для схватывания изоляции со стороны конца, может быть мерный промежуток, на который именно оголяется провод. Может быть пружинно-рычажный механизм для резкого отрывания изоляции, отмеренной и надрезанной на проводе.

Бывают очень простые, а бывают и многоцелевые сложные.

Самый простой стриппер для снятия изоляции с проводов (щипцы или пассатижи для чистки кабеля) имеют один винт, с помощью которого можно выставить толщину провода, после чего сжать и оторвать изоляцию.

Винт упирается в нижнюю губку и позволяет губкам сходиться строго на определенное расстояние. Сначала провод с помощью винта слегка зажимается в ромбическом отверстии на концах двух губок, потом можно чуть увеличить нажим, изоляция этим надрывается. Далее резкий рывок - и изоляция снимается с провода.

Эти инструменты, как видим, имеют хорошие изолированные ручки. Изготовители заявляют о безопасной работе с ними в сетях до 1000 В. А это значит, что можно работать и с проводами, не отключая ток? Однако такие приемчики с высоковольтными проводами под напряжением явно выглядят рискованно. Провод дергаешь, изоляция срывается, а дальше что? Провод надо как-то удерживать, в таких щипцах средств для этого не предусмотрено.

Но есть щипцы, фиксирующие провод - место съема изоляции - целиком.

Надо заправить провод в отверстие заданного размера и упереть его в пластинку, положение которой регулируется. После сжатия рукояток щипцов изоляция будет прорезана и снята. Причем провод удерживается в фиксированном положении.

Стрипперов очень много. И непрерывно инструменты для электриков производители пополняют все новыми и новыми, более функциональными и совсем уж автоматическими инструментами. Которыми можно ровно отрезать провод, снять изоляцию, причем любую, и такую, которую снимать ножом - замучишься. Все настраивается автоматически. Изоляция снимается за секунду, после можно надеть на провод контактный наконечник и за следующую секунду надежно обжать его вполне в согласии со всеми нормами электротехники.

Изоляция снимается с микроподстройкой. То есть можно сунуть многопроводной кабель, в котором несколько изолированных проводов - щипцы снимут верхнюю оболочку. После этого расправить все провода кабеля и дать их стрипперу. Стриппер снимет изоляцию со всех сразу. Очень точно и не повреждая проводниковые жилы.

Прямо под осью щипцов мы видим резак, который срезает очень ровно и плоско.

Потом идут обжимы для гильз. Обжимаются гильзы разных форм, с изоляционным колпачком, наконечник для автомобильной проводки и другие.

Приборы и клещи для снятия изоляции специального назначения

В смежной для электрики области - связи - используются специальные клещи для зачистки кабеля, дополненные устройством по стандартной заделке кабельных концов.

Все определяется типом кабеля и его типоразмером.

Чтобы срезать оболочку коаксиала или витой пары, пользуются вот такой нехитрой зачищалкой.

Клещи для снятия изоляции и заделки конца витой пары имеют для этого достаточно приспособлений. Для их использования регулировать ничего не надо, все уже определено стандартными размерами кабеля и коннектора. Зачищать от изоляции не нужно, необходимо только срезать оболочку. Нет никаких сомнений, как пользоваться такими щипцами - прибор говорит сам за себя.

После удаления изоляции с кабеля пары разбираются, раскладываются и ровно обрезаются одним из ножей-очистителей. После этого аккуратно заправляются в коннектор, согласно схеме распайки провода RJ-45 TP (twisted pare wire).

Осталось выполнить одну операцию: коннектор заправляется в гнездо - если поуже, то для телефонного, пошире - для кабеля локальных сетей. Сжимаются ручки, прибор делает мощный нажим, ножи-контакты коннектора в изоляции проводов пробивают отверстия, кабель фиксируется в коннекторе специальной планкой и… готово. Столько действий за одно движение.

После выбора сечения провода , составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводов


универсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Неправильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимается рукой.

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со старой электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см. Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод незаменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт - полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. Поэтому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно только физически.

Лучше всего для этой цели использовать нож. Прижав провод к площадке, ножом соскабливается фторопласт на требуемую длину.

После того, как провод оголился, его отгибают в сторону и отрезают оставшийся не нужный фторопласт. В результате получается аккуратно зачищенный от фторопластовой изоляции проводник готовый к пайке.

Изоляция из резины, ткани и других изоляционных материалов снимается одним из выше описанных механических способов. Главное правило – не допустить надсечек на жилах проводов.

Инструмент для снятия изоляции с проводов


Автоматический стриппер модели WS-04

Ручная разделка проводов занимает много времени, требует достаточного опыта и аккуратности, особенно при снятии изоляции с многожильных проводов малого сечения. Для частичной автоматизации операции по снятию изоляции существуют специальный ручной инструмент, который называется стриппер.


Среди моего набора инструментов имеется стриппер модели WS-04 немецкого производителя КВТ. Купил стриппер я давно, и очень доволен покупкой. Профессиональным электрикам настоятельно рекомендую приобрести сниппер, не пожалеете.

Основные технические характеристики и принцип работы


стриппера модели WS-04

Стриппер позволяет перекусывать и снимать без настройки изоляцию с проводов диаметром от 0,5 до 2,7 мм (сечение 0,2–6,0 мм 2). При настройке с помощью микрометрического винта есть возможность снимать изоляцию с проводов диаметром от 0,25 до 0,5 мм. Также с помощью стриппера можно опрессовывать на проводах простые коннекторы без изоляции, изолированные и автомобильные под двойной обжим диаметром от 0,8 до 2,7 мм.


Стриппер представляет собой клещи, с установленными на концах рычагов кулачками. Одни из пары кулачков закреплен стационарно, а второй, верхний – подвижный. Левая пара служит для зажима провода, а правая для подрезки изоляции, и ее снятия. В первый момент сведения ручек стриппера левый подвижный кулачек зажимает провод, а правый подвижный врезается имеющейся на конце острой кромкой в изоляцию. При продолжении сведения рычагов изоляция стягивается с провода. Весь процесс снятия изоляции занимает не более секунды.


Для опрессовки проводов в круглых клеммах на внутренних сторонах ручек имеются гребенки заданного профиля. Достаточно вставить коннектор в подходящее по его размеру место и свести ручки. Провод надежно будет зажат в наконечнике.

Примеры работы со стриппером WS-04

Описать работу со стриппером словами сложно, гораздо нагляднее продемонстрировать его возможности на примерах снятия изоляции с проводов разного типа.

Например, есть отрезок двойного монтажного провода для прокладки квартирной электропроводки, и требуется его укоротить, а затем снять изоляцию на заданную длину.


Для этого достаточно завести провод между режущими ножами, расположенными на внутренних сторонах ручки и их свести. Что интересно, срез получается без деформации концов проводов. Если резать кусачками, то концы обычно сплющиваются, немного заостряясь.


Далее конец провода заводится между подвижными и неподвижными губками и сжатием ручек снимается изоляция. Никаких надсечек жил провода не наблюдается, что гарантирует надежность дальнейшего соединения. Синий подвижный ограничитель позволяет точно выставить длину снимаемой изоляции.


Легко снимается изоляция и с многожильного провода, который часто применяют для подачи напряжения в низковольтных цепях. Например, провода, идущие к изделиям от адаптеров и блоков питания.


С помощью стриппера легко можно снять изоляцию с двух жильного шнурового провода с двойной изоляцией, правда, за два приема. За первый прием снимается первый слой изоляции – хлорвиниловая трубка.


За второй прием снимается изоляция одновременно с двух жил проводов. Время снятия изоляции с такого провода составляет не более 5 секунд.


Стриппер отлично помогает подготовить перед запрессовкой в коннектор RJ-11 и телефонный провод, соединяющий стационарный телефон с линией связи. В случае подключения с помощью винтового соединения, еще одним движением можно снять и изоляцию с жил проводов.


Снятие изоляции с экранированных проводов довольно сложная операция, особенно если провод тонкий. С помощью стриппера сначала снимается изоляция с экранирующей оплетки.


Затем оплетка расплетается с помощью иголки или острого шила, чтобы оголить центральный провод. Останется сделать еще одно движение, и провод освобожден от изоляции. Снятие изоляции с экранированного провода вручную , с помощью обыкновенного ножа, не повредив провода, является трудоемкой работой и требует много времени.


Попробовал снять изоляцию с тонкого многожильного провода, покрытого фторопластовой изоляцией. К моему удивлению стриппер легко справился и с этой задачей.


Для проверки возможностей стриппера я снимал изоляцию с проводов медных и алюминиевых, одножильных и многожильных, с изоляцией из разных диэлектриков и результат всегда радовал. Стриппер справлялся с задачей безупречно.

Случилось стриппером опрессовывать и изолированные автомобильные клеммы под двойной обжим. Обжались вполне нормально без особого труда.

Отзыв о работе стриппера модели WS-04

Если Вам приходится снимать изоляцию с проводов раз в месяц, а то и реже, то пополнять свой арсенал инструментов стриппером ценой около 20$, наверное, нецелесообразно. Но если снимать изоляцию с проводов приходится чаще, то полагаю стриппер под рукой иметь необходимо.

Предлагаю Вашему вниманию небольшой видеоролик, демонстрирующий работу стриппера WS-04.

Практика работы со стриппером WS-04 подтвердила его соответствие заявленным производителем техническим характеристикам, так что, если есть необходимость, можете смело приобретать стриппер этой модели, не пожалеете.

Подготовка концов проводников


для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.


Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.


При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Зачистка изоляции провода: выберите самый безопасный инструмент

Зачистка изоляции проводов - задача практическая, независимо от того, какой инструмент вы используете. Зачем делать это опаснее, чем должно быть? Иногда лучше использовать более простой инструмент, но только в том случае, если он безопасен. Вместо того, чтобы использовать универсальный нож с опасно острым традиционным лезвием, посмотрите эту демонстрацию в полевых условиях, как ручной универсальный нож Slice ® 10550 легко прорезает изоляцию кабеля, не повреждая провода под ним или пользователя.

Зачистка изоляции проводов может выполняться с помощью самых разных инструментов и машин. Вы найдете ручной инструмент для снятия изоляции с кабеля в местном хозяйственном магазине по очень разумной цене. С другой стороны, механическое устройство для снятия изоляции кабеля стоит тысячи долларов.

Одним из лучших инструментов для зачистки проводов является универсальный нож, такой как Slice ® 10550 Manual Utility Knife, и вы можете использовать его двумя руками, как показано в этом видео. Использование нашего универсального ножа с удобной для пальцев кромкой лезвия ® дает вам красивый, чистый срез без повреждения изолированных проводов внутри кабеля.

Что еще более важно, вероятность получения травмы меньше. При использовании обычного лезвия достаточно одного скольжения ножа по твердой внешней поверхности, и вероятным результатом является прокол или порез. Другими характеристиками наших удобных для пальцев лезвий, которые делают их особенно подходящими для электромонтажных работ, являются их непроводящие, искробезопасные и немагнитные свойства.

Идеальные инструменты для зачистки проводов и кабелей

Любой, кто выполняет большой объем электромонтажных работ, вероятно, захочет приобрести инструмент для зачистки кабеля или какой-либо инструмент для снятия изоляции, особенно если вы проводите электрические розетки, устанавливаете осветительные приборы или сращивание проводов.

Если вы выполняете различные электромонтажные работы, вы, вероятно, обнаружите, что вкладываете средства в различные типы и размеры инструментов для зачистки проводов, просто чтобы убедиться, что у вас есть подходящий инструмент для работы, когда он вам нужен.

Можете ли вы позволить себе владеть каждым устройством для зачистки кабеля? Разве не было бы намного дешевле иметь один безопасный и надежный инструмент, который мог бы справиться с любой работой, с которой вы столкнетесь? Тот, который вы могли бы легко найти, не копаясь в своем ящике с инструментами, чтобы найти правильный инструмент для обработки конкретного провода, который вам нужно разрезать?

Slice производит широкий спектр режущих инструментов, которые более безопасны для использования в электромонтажных работах из-за их непроводящих, искробезопасных и немагнитных свойств.Если вам случится прикоснуться к проводу под напряжением или к проводу, который находится под остаточным напряжением, одним из наших лезвий ножа, электрический заряд не будет передан вам, как это было бы с металлическим лезвием ножа. Электромонтажные работы могут быть очень опасными. Наши лезвия безопасности уменьшают ваш риск при использовании инструмента для снятия изоляции Slice.

Мы также производим линейку керамических ножниц с такими же лезвиями, которые мы используем во всех наших ножах. Эти ножницы могут легко отрезать тонкую медную проволоку, что делает их удобным дополнением к ремню с электроинструментами.

Если вы работаете в ограниченном пространстве или под неудобным углом, наш керамический скальпель 10568 станет универсальным и полезным инструментом. В нем используются наши сменные лезвия для аварийного катания, многие из которых используются в электромонтажных работах, например лезвия для зачистки углов 10532, лезвия рыхлителя с острым концом 10537 и лезвия с острым концом 10519 с прямыми краями.

В дополнение к нашему ручному универсальному ножу, другие ножи для резки, которые хорошо работают в электрических приложениях, включают складной универсальный нож 10562, ручной резак 10513 и наш ручной промышленный нож 10559.Эти ножи дают вам возможность выбрать ручку и глубину реза, которые вы предпочитаете.

Различия между проводом и кабелем

Несмотря на то, что в электротехнической промышленности широко распространено использование терминов «провод» и «кабель» как синонимы, провод и кабель - это разные вещи.

Провода представляют собой одножильные или многопроволочные одножильные жилы, обычно изготовленные из алюминия или меди. Провода либо оголены, либо изолированы цветной оболочкой для их защиты.

Кабель состоит из двух или более изолированных проводов, заключенных во внешнюю оболочку.Выделяют четыре основных типа:

  • Витая пара
  • Коаксиальный
  • Многожильный
  • Волоконно-оптический кабель

Что особенного в меди?

Хотя волоконная оптика лучше передает сигналы, свойства меди делают ее лучшим выбором для большинства приложений. Во-первых, медь очень хорошо проводит электричество. Медь также обладает превосходной пластичностью; его можно растянуть на очень большую длину, не ослабляя и не ломаясь.

Из-за «скин-эффекта» электроны текут по внешней поверхности провода, что приводит к очень высоким температурам поверхности. При переменном токе (AC) температура поверхности провода постоянно колеблется, что может выдержать медь. Наконец, медь широко доступна во всем мире, поэтому она стала мировым стандартом для использования в электротехнике.

Нужен ли мне инструмент для зачистки кабеля или подойдет ли нож для снятия изоляции?

Это вопрос с подвохом! Независимо от того, знаете ли вы его как средство для снятия изоляции с проводов, нож для снятия изоляции с проводов или инструмент для снятия изоляции с кабеля, все эти инструменты для снятия изоляции с кабеля выполняют одну и ту же функцию: удаление изоляции с провода или кабеля.

Они различаются по форме; те физические характеристики, которые определяют внешний вид, такие как размер и форма ручки, покрытие ручки (часто прорезиненная изоляция для защиты от поражения электрическим током), цвет и размеры инструмента. Также они отличаются посадкой; как инструмент соотносится с материалом, на котором он используется, например, количество и размер выемок для проволоки различного калибра.

Ни одна модель устройства для зачистки проводов или ножа не подойдет каждому электрику. Вы должны решить, какой инструмент лучше всего соответствует вашим производственным потребностям и вашим предпочтениям.Какой бы нож или инструмент вы ни выбрали, сделайте его более безопасным. Незаменим хороший универсальный нож, который также может зачистить проволоку.

Как электрик, вы часто работаете с небольшими закругленными поверхностями, которые могут легко скользить под давлением. Это может привести к травме рук. Без полноценного использования рук вы не сможете выполнять свою работу, что может отстранить вас от работы на несколько недель или даже навсегда. Когда дело доходит до снятия изоляции с проводов, вы можете оставаться в безопасности, используя один из токонепроводящих инструментов Slice с лезвиями с безопасным лезвием и своими руками.

Архив химического зачистки проводов - The Eraser Company

Бак для химикатов с микрополосками-ластиком может удалить изоляцию практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции, включая литц-провод, без повреждения провода. Удалите окисление и остатки с помощью средства для очистки погружением 2. Смазочная полоска не вызывает коррозии проводников, как средства для удаления кислоты.

Номер детали: AR1211

Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip.Стандартная модель DSP1 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции полоска плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

Номер детали: AR1212

Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip. Стандартная модель DSP1 имеет бесступенчатую регулировку температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции полоска плавится, и в нее погружаются провода для снятия изоляции.Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

Номер детали: AR1221

Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip. Стандартная модель DSP2 имеет бесступенчатый контроль температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода.При нагревании в специально разработанной емкости для снятия изоляции полоска плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

Номер детали: AR1222

Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip.Стандартная модель DSP2 имеет бесступенчатый контроль температуры с эталонной шкалой. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода. При нагревании в специально разработанной емкости для снятия изоляции полоска плавится, и в нее погружаются провода для снятия изоляции. Затем зачищенные провода ополаскивают водой и очищающим средством для металлов Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

Номер детали: AR1232

Емкости для снятия изоляции DSP разработаны специально для использования с Dip Strip. DSP3 имеет усовершенствованный регулятор температуры с обратной связью и нагревательный элемент мощностью 600 Вт для увеличения производительности в 10 раз. Dip Strip используется для химического удаления изоляции практически со всех магнитных и эмалевых проводов всех размеров и типов изоляции без повреждения провода.При нагревании в специально разработанном резервуаре для зачистки Dip Strip плавится, и провода погружаются в Dip Strip для снятия изоляции. Затем зачищенные провода промываются водой с использованием Dip Clean Metal Cleaner для удаления оксидов и остатков. Dip Strip не вызывает коррозии проводников в отличие от кислотных стрипперов. Примечание. Свяжитесь с отделом обслуживания клиентов Eraser для получения информации о доставке.

Обновление…

Как зачистить медную проволоку на металлолом

Медная и металлургическая промышленность
Медь остается одним из самых востребованных металлов в ломе.Его можно найти в различных формах и размерах, включая трубы, пластины, провода и электронику. Поскольку каждый день нас окружает много старой и новой электроники, медь легко доступна на металлолом. Если вы хотите зарабатывать деньги на металлоломе из меди, вам следует сначала научиться разделять медь на №1 и №2, прежде чем отправиться на склад металлолома, чтобы взвесить и продать их. У вас должно быть четкое представление о том, какой вес меди вы хотите снимать на регулярной основе, и будет ли эта работа окупаться.

Какие существуют решения для снятия изоляции с проводов?

Раствор без горения - наиболее популярное решение для снятия изоляции с медных проводов. В процессе снятия изоляции с провода не происходит сжигания.
Использование солнца - еще один метод зачистки медной проволоки. Во время зачистки проводов вы можете полагаться на солнечное тепло, которое ускорит процесс зачистки. Также можно разогреть проволоку в духовке, поместив ее в черный ящик.Нагревание теплом сделает изоляцию более мягкой, и ее будет легче удалить рукой или бритвой.

Третий метод предполагает использование устройства для зачистки проводов. Вам следует обзавестись настольным автоматом и ознакомиться с ним. Направление зачистки различных размеров и типов четко указано на машине или внутри инструкции. Также имеет смысл иметь отдельный контейнер для сбора снятого изолятора.

Методы зачистки лома медной проволоки

Бритва или ручной инструмент

Вы должны учитывать вес материалов, которые вы приносите для зачистки, чтобы определить лучший метод зачистки.Вы должны зачистить провода толще, чем ваши пальцы или ручка, чтобы получить больше медных обрезков. Бритва и ручные инструменты хороши для зачистки менее 100 фунтов меди в месяц, поэтому при поиске инструмента для зачистки это более дешевое вложение. Наденьте перчатки и снимите медь с себя, чтобы избежать несчастных случаев.

Настольный инструмент для зачистки проводов

Это вариант зачистки для зачистки нескольких сотен фунтов медных проводов в месяц. Эта стриппер удобна и доступна по цене, и вы привыкнете к ней за несколько минут.

Инструмент для зачистки проводов

Электрические устройства для зачистки проводов - наиболее подходящие варианты для работы с большим объемом медной проволоки. Эта машина с приводом от двигателя может быть немного дорогой, но она значительно ускоряет процесс зачистки.
Как упоминалось ранее, важно решить, сколько медных проводов вы хотите продать на металлолом, прежде чем выбирать наиболее подходящий тип инструмента. Если вы не знаете, что делать, вам следует начать с малого с нескольких фунтов медных отходов с помощью ручных инструментов или бритв, а с увеличением спроса вы можете переключиться на более сложные инструменты, такие как зачистные машины и электрические стрипперы.Пожалуйста, свяжитесь с нами в M&M Recycling, чтобы продать вам вторичную переработку медного лома.

Зачистка изоляции проводов перед лужением


Это хорошая идея. Если оставить зачищенный конец на проводе, он будет защищен от повреждений при перемещении по вашему предприятию.
Эдвард Замборский
Региональный менеджер по продажам
OK International Inc.

Г-н Замборский является одним из технических консультантов OK в группе разработки продуктов.Эд является автором статей и статей по таким темам, как; Сборка SMT небольшого объема, удаление дыма припоя, восстановление SMT, восстановление BGA, ручная пайка бессвинцовой пайки, визуальный осмотр без свинца и переделка бессвинцовой матрицы.


Если зачищаемый провод многопроволочный - Да. Это сохранит структуру проволоки до лужения и предотвратит ее истирание.
Аллен У. Дак
Генеральный директор
ATEK llc

Аллен Дак - ветеран электронной промышленности с 20-летним опытом работы в различных областях технологий и управления.Он основал A-Tek в 2006 году, чтобы обеспечить канал продаж и обслуживания для международных компаний по производству оборудования, желающих предлагать решения на основе стоимости компаниям из США.


Это все зависит от производственного цикла и промежутка времени между операцией зачистки и операцией лужения или перетаскивания. Если оставить изоляцию на проводе, это только защитит его от случайного смещения, что может привести к «птичьему клюгу» и другим подобным проблемам. Если оставить его включенным, возникает еще одна операция, когда провод должен быть залужен или протянут, так что это следует учитывать при принятии решения.
Лео Ламберт
Вице-президент, технический директор
EPTAC Corporation

В EPTAC Corporation г-н Ламберт наблюдает за содержанием предлагаемых курсов, программ сертификации IPC и предоставляет клиентам экспертные консультации в области производства электроники, включая RoHS / WEEE и бессвинцовые выпуски. Лео также является Генеральным председателем комитета по процессу сборки / присоединения МПК.

Бездефектная резка и зачистка проводов - Новости жгутов проводов

Машины

для резки и снятия изоляции (C&S) существуют уже более 100 лет.До недавнего времени машины C&S не могли определить, касались ли лезвия для снятия изоляции и, возможно, повредили ли лежащий под ним провод. Контроль качества зачистки оставлен на усмотрение оператора станка, который обычно проводит первую проверку изделия. Предполагая, что первая деталь выглядит хорошо, производственная партия запускается, и предполагается, что все проволоки в партии произведены того же качества, что и первая деталь. К сожалению, это не всегда так.Качество проволоки может быть разным, и программа станка, которая в прошлом работала идеально, не гарантирует, что она будет работать безупречно каждый раз.

Провода становятся все меньше и изоляция становится все тоньше во многих отраслях промышленности, включая автомобильную, военную и аэрокосмическую. С меньшим количеством изоляции, с которой нужно работать, снятие изоляции с проводов стало более критичным. Чтобы получить чистый перпендикулярный разрез изоляции, лезвия для снятия изоляции должны быть расположены ближе к проводнику.Это увеличивает риск контакта лезвия с проводником и возможного повреждения проводника.

Использование алюминиевой проволоки растет, как правило, из-за снижения стоимости и веса по сравнению с медной. Алюминий имеет гораздо меньшее сопротивление усталости, чем медь. Небольшая зазубрина на алюминиевой проволоке после небольшого изгиба может привести к полному перелому. По этой причине ни в коем случае нельзя допускать царапин или царапин на алюминиевых проводах во время зачистки.

Стандарт IPC / WHMA-A - 620C определяет, можно ли надрезать или разрезать данный провод, в зависимости от класса (I, II или III), количества жил в проводе и будет ли он луженым.Некоторые приложения Класса I позволяют полностью обрезать одну или несколько нитей, тогда как некоторые приложения Класса III (обычно mil / aero и медицинские) не допускают каких-либо повреждений.

Современные станки C&S могут производить несколько тысяч измеренных, отрезанных и зачищенных проводов или кабелей в час. Как вы можете быть уверены, что все они соответствуют действующим стандартам качества зачистки? Другой способ, помимо 100% постинспекции, - использовать новую опцию SmartDetect от Schleuniger для их машины MultiStrip 9480 C&S.

Система SmartDetect электрически изолирует зачистные лезвия от остальной части машины C&S. Очень чувствительная система управления обнаруживает даже малейший контакт между ножами для зачистки и проводом. В системе SmartDetect определены две зоны чувствительности. Первая зона чувствительности контролируется во время врезания ножей в изоляцию. Вторая зона чувствительности контролируется во время снятия изоляции.Пользователи могут определять допуски для каждой зоны зондирования.

Некоторые провода с очень тонкой изоляцией нельзя зачистить без контакта зачистных ножей с проводником. Тип используемых лезвий для снятия изоляции определит, насколько глубокий надрез в изоляции потребуется для успешной прокладки. Универсальные лезвия V-образного типа образуют квадратный вырез в изоляции, оставляя самую неразрезанную изоляцию по сравнению с другими типами лезвий для зачистки. Лезвия радиусного типа подходящего размера образуют круговой разрез в изоляции и не требуют такого глубокого разреза в изоляции, чтобы получить чистый разрез.Радиальные лезвия по-прежнему могут повредить проводник, поскольку нет системы центрирования, предотвращающей врезание лезвия в одну или другую сторону. Наконец, лезвия штамповочного типа изготавливаются по индивидуальному заказу для каждой комбинации размера провода / толщины изоляции и используют цековку, которая центрирует провод во время процесса надрезания и зачистки. К сожалению, лезвия штампованного типа не обладают той универсальностью, которую предпочитают универсальные лезвия V-образного типа.

Зачистка ножа до контакта проводника сама по себе не означает, что проводник будет поврежден.Допуск зоны обнаружения разреза SmartDetect может быть установлен таким образом, чтобы допускать заданное количество контакта лезвия, которое является приемлемым на основе эмпирического тестирования. Ссылаясь на рисунок 1 ниже, линия графика представляет положение диаметра зачистного лезвия в зависимости от времени. В этом примере в системе MultiStrip 9480 SmartDetect для зоны разреза запрограммирован допуск 0,1 мм. Это означает, что система SmartDetect позволит зачищать контакт лезвия до проводника, пока это происходит в пределах последнего 0.1 мм (0,004 дюйма) от запрограммированной позиции снятия изоляции (SP). В примере показано, что контакт лезвия с проводом был на расстоянии 0,11 мм от позиции SP, поэтому для этого примера система SmartDetect отобразит сообщение об ошибке.

Рис. 1. Положение диаметра зачистного ножа в зависимости от времени.

Зачистка лезвия к контакту проводника также может быть приемлемой на этапе снятия изоляции (снятия изоляции) в процессе снятия изоляции. Ссылаясь на пример на Рисунке 2, для зоны обнаружения SmartDetect 2 запрограммирован допуск в 20%.Это означает, что система SmartDetect позволит лезвиям для снятия изоляции касаться проводника на 20% длины отрыва, которая в данном случае составляет 2,0 мм. Система SmartDetect отслеживает суммарную длину всего лезвия зачистки до соприкосновения с проводником и сравнивает сумму с запрограммированным значением допуска. Если сумма касаний меньше запрограммированного значения, то система SmartDetect не будет отображать сообщение об ошибке. В приведенном ниже примере общая суммарная длина касаний равна 1.5 мм, поэтому система SmartDetect не будет отображать ошибку в этом примере.

Рис. 2. Зачистной нож до контакта с проводом.

Система Schleuniger SmartDetect очень гибкая и обеспечивает непрерывный контроль качества зачистки проводов во время производственного цикла. Настройки сохраняются для каждого задания и могут быть вызваны при необходимости. Система SmartDetect также работает с другими типами кабелей, такими как многожильный, плоский, коаксиальный и витая пара. Можно контролировать каждый слой многослойного кабеля.Например, на коаксиальном кабеле система SmartDetect может быть запрограммирована на отслеживание любого контакта лезвия с проводником во время полоски внешней оболочки и внутренней полоски проводника. Его можно запрограммировать так, чтобы он игнорировал любой контакт лезвия с проводом при прорезании плетеного экрана.

В связи с постоянно растущим спросом на производство проводов и кабелей высочайшего качества, опция SmartDetect для Multi-Strip 9480 предлагает простое в использовании технологическое решение, которое гарантированно устраняет проблемы с качеством зачистки проводов на каждом проводе или кабеле. во время производства, а не обнаруживать проблему после завершения производственного цикла.

Питер Дойон

Вице-президент по управлению продуктами

Schleuniger, Inc.

Бездефектная резка и зачистка проводов 27.02.2020-05-15 https://wiringharness.wpengine.com/wp-content/uploads/2018/08/logo-desktop-tablet.png Жгут проводов Новости /wp-content/uploads/2020/02/figure1-crop-for-feature-image.jpg200px200px

Набор навыков: зачистка кабеля

Зачистка провода - такая же простая задача, как и механическая работа, но на удивление легко повредить провод, удалив его изоляцию или оболочку поверх изоляции.Это создает уязвимое место в электрической системе дома и создает опасность пожара. Когда в ответвленной цепи выходит из строя, загорается свет или недавно установленный выключатель или розетка не работают, нет ничего необычного в том, чтобы найти поврежденный провод в корне проблемы - после того, как вы утомительно проверили каждое соединение. Как электрик, я все время это вижу.

Повреждение может быть получено одним из двух способов. Во-первых, если вы надрежете проводник, эта крошечная выемка образует точку концентрации напряжений и разрушения.Во-вторых, медь может быть повреждена в результате механического упрочнения. Сгибание меди взад и вперед или сжатие с чрезмерной силой приводит к образованию твердой и хрупкой поверхности. По мере того, как поврежденный провод проходит процесс нагрева и охлаждения, вызванный протеканием тока, он ослабнет. В конце концов, он выйдет из строя, либо в точке, где провод зажат под винтом клеммы на выключателе или розетке, либо когда провод скручен вместе с другими проводами с помощью соединителя.

Мораль? При зачистке провода используйте подходящие инструменты и легкое прикосновение.Кроме того, сначала сделайте несколько тренировочных сокращений.

НМ (НЕМЕТАЛЛИЧЕСКИЙ) КАБЕЛЬ

Безусловно, самый распространенный кабель, который домовладельцу придется снимать, - это кабель внутреннего стандарта NM, обычно в 14 или 12-ga. размеры. Этот простой в эксплуатации продукт обшит виниловой оболочкой, и его часто называют Romex - это название было дано ему в 1922 году компанией Rome Wire Co. в Риме, штат Нью-Йорк. Чтобы зачистить кабель NM, разрезать его оболочку [1], затем нажать снимите оболочку и обрежьте бумажную обертку [2].Используя правильный вырез на губке устройства для снятия изоляции, разрежьте изоляцию на внешней стороне каждого провода [3].

UF (ПОДЗЕМНЫЙ ПИТАТЕЛЬ) КАБЕЛЬ

MC (МЕТАЛЛИЧЕСКИЙ) КАБЕЛЬ

С помощью универсального ножа аккуратно разрежьте оболочку кабеля вдоль оголенного медного заземляющего провода, расположенного в центре кабеля [1]. Затем отогните прочную пластиковую оболочку и вытащите провода по одному.Когда будут обнажены провода нужной длины, отрежьте оболочку ножницами для зачистки кабеля [2]. Разведите провода в стороны и снимите изоляцию, используя метод, показанный выше для кабеля NM.

Зажав кабель вращающимся режущим инструментом (seatekco.com), поверните ручку, пока режущий диск не разрежет металлическую оболочку [1]. Открутите оболочку и зачистите провода, как в случае кабеля NM. Вставьте противокороткую втулку [2]. Национальный электротехнический кодекс не требует использования втулки на MC, но это хорошая практика.Он защищает изоляцию проводов от повреждения шероховатой кромкой обшивки.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Инструмент для снятия изоляции для специального применения

708201 3 Инструмент для кабелей с изоляцией из PTFE
с кабельной направляющей
0,03 - 2,08 мм² Ø 0.35 / Ø 0,55
Ø 0,80 / Ø 1,05
Ø 1,35 / Ø 1,60
Ø 1,75
708 202 3 Инструмент для гибридных кабелей макс. Ø 6,9 мм
CU 1,5 мм²
Ø 5,70
Ø 1,60
708 203 3 Инструмент для кабелей с изоляцией из PTFE 2,5 - 10 мм² Ø 4,45
Ø 3,50
Ø 2,70
Ø 2,30
708 204 3 Инструмент для кабелей с изоляцией из PTFE
и высоковольтных кабелей
0,5 / 2,5 / 16 мм² Ø 5.70
Ø 2,30
Ø 1,00
708 205 3 Инструмент для многожильных кабелей стандарта DIN
0,14 - 6 мм² Ø 0,70 / Ø 1,35
Ø 1,70 / Ø 2,30
Ø 2,70 / Ø 3,50
708 206 3 Инструмент для 1, 2 и
4-жильных POF-кабелей
1 головка Ø 6,7 мм
2 головка Ø 6,2 мм
4 головка Ø 5,5 мм
Ø 2,2 мм POF
Ø 5.80
Ø 4,80
Ø 2,50
Ø 1,50
708 207 3 Инструмент для гибридных кабелей
и соответствующих кабелей POF
и кабелей с медной оплеткой
Ø 6,9 мм
1,5 мм²
Ø 2,2 мм POF
Ø 5,65
Ø 1,20
Ø 1,80
708 208 3 Инструмент для 10-жильного ленточного кабеля 0,08 мм²
AWG 28
параллельный паз 0,40

708 209 3

Инструмент для солнечного кабеля
"RADOX® 125"
2,5 / 4,0 / 6 мм² Ø 3.90
Ø 3,00
Ø 2,40
708210 3 Инструмент для медного однопроволочного кабеля 10 мм² Ø 4,00
708 211 3 Инструмент для специального кабеля,
экранированный
Ø 8,5 / Ø 5,8 мм Ø 7,20
Ø 4,80
708 212 3 Инструмент для специального кабеля с PTFE
, оплеткой из стекловолокна
и пленочной изоляцией Kapton®
AWG 20-10 Ø 1.00 / Ø 1,20
Ø 1,40 / Ø 1,80
Ø 2,40 / Ø 2,80
708 213 3 Инструмент для специального кабеля
с овальной внешней оболочкой
2 x 0,14 мм²
1,5 x 2,2 мм
овальной формы
2xR0,65 (расстояние 0,7)
Ø 0,90
708 214 3 Инструмент для специального кабеля
с внешней оболочкой
Ø 10 мм
3 x 1 мм²
Ø 7.60
Ø 1,80
708 215 3 Инструмент для кабеля из ПВХ с наружной оболочкой
1,0 / 1,5 мм²
Ø 6,4 / 7,0-7,4 мм
Ø 6,00
Ø 5,00
Ø 1,80
Ø 1,30
708 216 6 Инструмент для однопроводного медного кабеля
16 мм² Ø 4,80
708 217 6 Инструмент для однопроводного медного кабеля 50 мм² Ø 9.40
708 218 3 Инструмент для кабеля ASI-bus
внешняя оболочка
2 x 1,5 мм²
10,2 x 4 мм
овальной формы
2xR1.30 (расстояние 0,68)
2 x Ø 1,70
708 219 3 Инструмент для пятижильного ленточного кабеля POF
Волокно
Ø 0,5 мм 5 x Ø 1,40
708 220 3 Инструмент для экранированного кабеля из ПВХ
Наружная оболочка
AWG 18
Ø 5,5 / Ø 4,9 мм
Ø 4.70
Ø 3,80
Ø 1,30
708 221 3 Инструмент для кабеля с изоляцией из PTFE
Cu с внешней силиконовой оболочкой
Ø 4,0 мм
4 x 0,15 мм²
параллельный паз 0,60
708 222 3 Инструмент для кабеля ПВХ Ø 1,9 - 2,5 мм Ø 2,50
Ø 2,40
Ø 2,20
Ø 2,00
Ø 1,90
708 223 3 Инструмент для овального ПВХ и силикона
Компенсирующий провод
2 x 1,5 мм² овальной формы
2xR1.80 (расстояние 2,60)
2 x Ø 1,80
708 224 3 Инструмент для витой пары Кабель с изоляцией из PTFE
4 x 0,75 мм² Ø 4,00
Ø 1,10
708225 3 Инструмент для специального кабеля, экранированный Ø 7,3 мм Ø 6,60
Ø 2,00
708 226 3 Инструмент для солнечного кабеля 1,5 - 6,0 мм² Ø 3.90
Ø 3,00
Ø 2,40
Ø 1,90
708 226-1 3 Инструмент для солнечного кабеля AWG 16-10 Ø 3,3
Ø 2,6
Ø 2,4
Ø 1,9
708 227 3 Инструмент для кабеля Profibus
с внешней оболочкой
2 x 0,35 мм²
Ø 4,8 мм
Ø 6,60
Ø 4,80
2 x Ø 1,00
708 228 3 Инструмент для солнечного кабеля 4 + 6 мм² Ø 3.90
Ø 3,00
708 229 3 Инструмент для дуплексного оптического кабеля
оптического кабеля
2 x Ø 1,8 мм
2 x Ø 2,1 мм

2 x овальной формы
2 x Ø 1,50
2 x Ø 1,20

708 230 3 Инструмент для кабеля Lumflex

3 x 0,34 /
4 x 0,34 мм²

3 x 0,5 /
5 x 0,5 мм²

Ø 4.20
Ø 3,50
Ø 3,10
Ø 1,10
Ø 0,90
708 231 3 Инструмент для кабеля ПВХ 0,35 мм²
0,5 мм²
0,75 мм²
1 мм²
1,5 мм²
2,5 мм²
4 мм²
Ø 2,90 / Ø 2,40
Ø 1,80 / Ø 1,40
Ø 1,30 / Ø 1,00
Ø 0,90
708 232 3 Инструмент для кабеля ПВХ 0,3 мм²
0,5 мм²
0,75 мм²
1,25 мм²
2 мм²
3 мм²
Ø 2.60 / Ø 2,10
Ø 1,70 / Ø 1,25
Ø 1,10 / Ø 0,95
708 233 3 Инструмент для кабеля ПВХ 6 мм²
10 мм²
16 мм²
Ø 5,70
Ø 4,45
Ø 3,50
708 234 3 Инструмент для ленточного кабеля 7 x 0,25 мм² параллельный паз 0,65
708 235 3 Инструмент для кабеля ПВХ Ölflex
с внешней оболочкой
Ø 4,0 мм
2 x 0,75 мм²
1 x Ø 4.00
2 x Ø 1,20
708 237 3 Инструмент для многопроволочного кабеля
с ПВХ изоляцией
AWG 2 Ø 7,80
708 238 3 Инструмент для кабеля из ПВХ,
только для внешней оболочки
2 x 4 мм² Ø 8,30
708 239 3 Инструмент для кабеля из ПВХ,
только для внешней оболочки
10 x 1,5 мм² Ø 8.90
708 240 3 Инструмент для многожильных кабелей с изоляцией из ПВХ
0,14 мм²
0,25 мм²
2,0 мм²
2,5 мм²
4,0 мм²
Ø 0,50 / Ø 0,65
Ø 2,00 / Ø 2,30
Ø 2,90
708 241 3 Инструмент для многожильных кабелей
с изоляцией из ПВХ, ткани и бумаги
2,5 мм²
6 мм²
10 мм²
16 мм²
Ø 6.00
Ø 4,80
Ø 3,60
Ø 2,10
708 242 3 Инструмент для многожильных кабелей
с изоляцией из PTFE
35 мм²
4 мм²
Ø 8,10
Ø 3,10
708 243 3 Инструмент для кабеля ПВХ 2 x 2,5 мм²
2 x 4 мм²
Ø 2,80
Ø 2,60
Ø 2,20
Ø 2,00
708 244 3 Инструмент для кабеля с изоляцией из PTFE
(кабель для передачи данных)
AWG 30/28/
26/24/22/20/
Ø 1,7 / Ø 2,7
Ø 0.30 / Ø 0,40
Ø 0,50 / Ø 0,60
Ø 0,80 / Ø 1,00
Ø 1,70 / Ø 2,70
708 245 3 Инструмент для кабеля из ПВХ,
только для внешней оболочки
3 x 0,75 мм²
3 x 1,5 мм²
Ø 5,00
Ø 4,00
708 247 3 Инструмент для изолированного кабеля Radox® 0,5 мм²
0,75 мм²
1,0 мм²
1,5 мм²
2,5 мм²
3,0 мм²
Ø 1.00 / Ø 1,15
Ø 1,25 / Ø 1,60
Ø 2,10 / Ø 2,30
708 248 3 Инструмент для кабеля с изоляцией из PTFE AWG 16/18/
20/22/24/26
Ø 1,60 / Ø1,40
Ø 1,10 / Ø 0,80
Ø 0,55 / Ø 0,30
708 249 3 Инструмент для многожильных кабелей 25 мм² Ø 7,30
708 250 3 Инструмент для многожильных кабелей 35 мм² Ø 8.50
708 251 3 Инструмент для компенсирующего кабеля,
овал / круглый
2 x AWG 24 овальной формы
2xR0,55 (расстояние 1,00)
2x Ø 0,7
708 252 3 Инструмент для многопроволочного кабеля
3- и 4-жильный
AWG 22 Ø 1,00
708 253 3 Инструмент для кабеля передачи данных RGJ13
Экранирование не обрезано
Ø 8.60
Ø 2,40
708 254 3 Zange für TPU tape
перепончатая проволока
2 x Ø 0,6 параллельный паз 0,75
708 256 3 Инструмент для ленточного кабеля 10 мм² овальной формы
2xR1.80 (расстояние 9,50)
708 259 3 Инструмент для кабеля с изоляцией из PTFE 0,25 мм²
0,4 мм²
0,6 мм²
0,75 мм²
1,0 мм²
1,2 мм²
1,5 мм²
Ø 0,7
Ø 0,9
Ø 1,1
Ø 1,2
Ø 1,3
Ø 1,5
Ø 1,7
708260 3 Инструмент для кабеля с изоляцией из PTFE AWG 14
AWG 16
AWG 18
AWG 20
AWG 22
AWG 24
Ø 1,9
Ø 1,5
Ø 1,3
Ø 1,1
Ø 0,9
Ø 0,7
708 261 3 Инструмент для дуплексного солнечного кабеля 2 x 4 мм² 2 x Ø 3,0
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
