Марки кабелей и проводов — расшифровка аббревиатур в названии
Обращаем Ваше внимание, что каждый кабель и провод в своей аббревиатуре хранит краткую информацию о себе. Предлагаем ознакомиться с расшифровкой этой аббревиатуры, чтобы Вы могли более четко ориентироваться в выборе нужной позиции кабеля, провода. Кроме букв, в названии кабеля присутствуют цифры, которые обозначают количество жил и сечение.
Содержание:
- Силовой кабель с ПВХ и резиновой изоляцией
- Контрольный кабель
- Кабель с изоляцией из пропитанной бумаги
- Телефонный кабель
- Расшифровка некоторых особых аббревиатур
- Подвесные провода
- Монтажные провода
- Силовые, установочные провода и шнуры соединительные
- Расшифровка аббревиатур зарубежного кабеля, провода

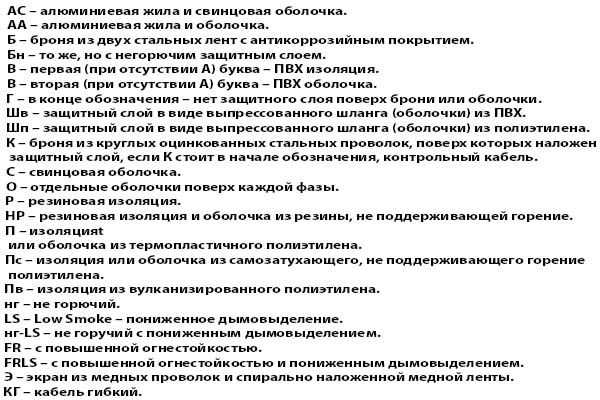

Силовой кабель с ПВХ и резиновой изоляцией
А — (первая буква) Алюминиевая жила, при ее отсутствии – медная жила.
АС — Алюминиевая жила и свинцовая оболочка.
Б — Броня из двух стальных пластин с антикоррозийным защитным покровом.
Бн — То же, но с негорючим защитным покровом.
б — Без подушки.
В — Первая (при отсутствии А) буква – ПВХ изоляция.
В — Вторая (при отсутствии А) буква – ПВХ оболочка.
Г — В начале обозначения – кабель предназначен для горных выработок, в конце обозначения – отсутствие защитного покрова поверх брони или оболочки («голый»).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К — Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения — контрольный кабель.
С — Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р — Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения.
КГ — Кабель гибкий.
ПРИМЕР:

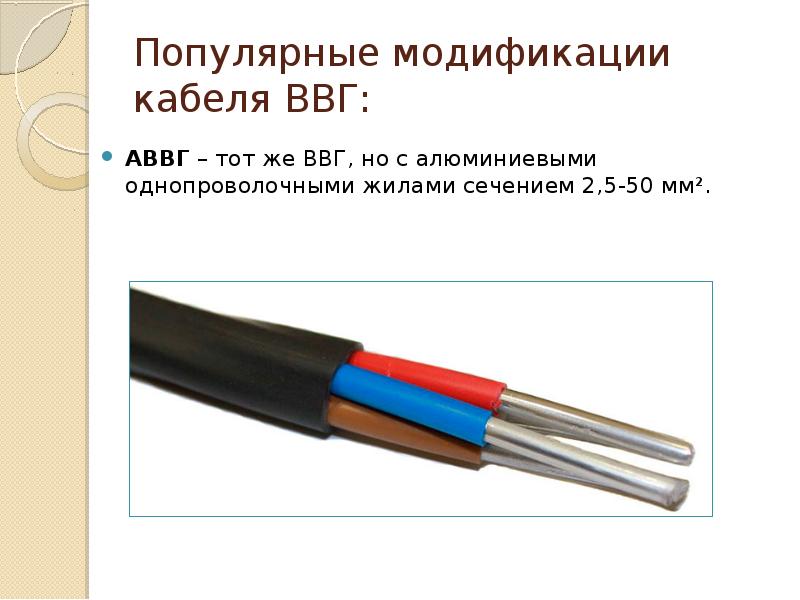

ВВГ – медный кабель в ПВХ изоляции, в ПВХ оболочке.
АВБбШв – алюминиевый кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГ – медный кабель гибкий.
ВБбШв – медный кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГНВ – медный кабель в ПВХ изоляции, в ПВХ оболочке гибкий.
РПШ – медный кабель с изоляцией из резины, в полиэтилентерефталатной пленке и в оболочке из резины.
Контрольный кабель
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила.
В — Вторая (при отсутствии А) буква – ПВХ изоляция.
В — Третья (при отсутствии А) буква – ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтлена.
Г — Отсутствие защитного покрова («голый»).
Р — Резиновая изоляция.
К — первая или вторая (после А) буква – кабель контрольный.Kроме КГ — кабель гибкий.
Ф — Изоляция из фторопласта.
Э — В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.
ПРИМЕР:
КВВГ – контрольный медный кабель в ПВХ изоляции, и в ПВХ оболочке.
АКВВГ – алюминиевый контрольный кабель в ПВХ изоляции и в ПВХ оболочке.
КГВШ – контрольный гибкий шахтный медный кабель в ПВХ изоляции, сердечником из полиэфирных нитей и в ПВХ оболочке.
Кабель с изоляцией из пропитанной бумаги
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б — Броня из плоских стальных пластин.
АБ — Алюминиевая броня.
СБ — Первая или вторая (после А) буква – свинцовая броня.
О — Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В — Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б — Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н — Негорючий наружный покров.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) — Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц — Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.
ПРИМЕР:
ААБл – алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в алюминиевой оболочке.
АСБл – алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в свинцовой оболочке.
ААШв – алюминиевый кабель с изоляцией из пропитанной бумаги, в алюминиевой оболочке и шланге из поливинилхлорида.
Телефонный кабель
Т — Телефонный кабель.
П — Полиэтиленовая изоляция.
п — Поясная изоляция – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
Э — Экран.
П — Полиэтиленовая оболочка.
З — Гидрофобный заполнитель.
Шп — Наружный покров из полиэтиленового шланга.
С — Станционный кабель.
Расшифровка некоторых особых аббревиатур
КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 – класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.
Подвесные провода
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.
ПРИМЕР:
СИП5-нг – провод самонесущий с алюминиевыми токопроводящими жилами, с изоляцией из термопластичного светостабилизированного сшитого полиэтилена, не поддерживающего горение.
Монтажные провода
М — Монтажный провод ( в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л — Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э — Экранированный.
МЭ — Эмалированный.
ПРИМЕР:
РКГМ – медный провод с резиновой изоляцией и в оплетке из термостойкого стекловолокна.
МГ – медный гибкий провод без изоляции.
Силовые, установочные провода и шнуры соединительные
А — (первая буква) алюминиевая жила, при ее отсутствии – медная жила. П (или Ш) — Вторая буква, обозначает провод или шнур.
Р — Резиновая изоляция.
В — Изоляция из поливинилхлорида.
П — Полиэтиленовая изоляция.
Н — Изоляция из наиритовой резины.
ПРИМЕР:
АПВ – алюминиевый силовой провод с изоляцией из поливинилхлорида.
ВПП – медный провод с изоляцией и оболочкой из полиэтилена.
ПВС – медный силовой провод с изоляцией и оболочкой из поливинилхлорида.
Расшифровка аббревиатур зарубежного кабеля, провода
Силовой кабель
N – согласно VDE
Y – ПВХ
H – безгалогеновый ПВХ
M – монтажный кабель
RG – броня
Кабель передачи данных «витая пара»
U – unfoiled (нефольгированный, неэкранированный)
F – foiled (фольгированный, экранированный)
S – screened (экранированный медными проволоками)
S-F – общий экран из фольги + общий плетеный экран
S-S – экран каждой пары из фольги + общий плетеный экран
TP – twisted pair – витая пара
SAT – от англ. satellite – спутник – кабель для спутникового телевидения
Телефонный кабель и кабель для пожарной сигнализации
J – инсталляционный, установочный кабель
Y – ПВХ
(St) – экран из фольги
Безгалогеновый огнестойкий кабель
N – согласно VDE
HX – сшитая резина
C – медный экран
FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
H – гармонизированный провод (одобрение HAR)
N – соответствие национальному стандарту
05 – номинальное напряжение 300/500 В
07 – номинальное напряжение 450/750 В
V – ПВХ изоляция
K – гибкая жила для стационарного монтажа
Кабели с изоляцией из сшитого полиэтилена
N – согласно VDE
Y – ПВХ
2Y – полиэтилен
2X – сшитый полиэтилен
S – медный экран
(F) – продольная герметизация
(FL) – продольная и поперечная герметизация
E – трехжильный кабель
R – броня из круглых стальных проволок
J – наличие желто-зеленой жилы
O – отсутствие желто-зеленой жилы
