Экраны кабелей

Подробности

Категория: Кабельная арматура

• кабель

Экраны применяют для защиты внешних цепей от влияния электромагнитных полей токов, проходящих по кабелю и для обеспечения симметрии электрического поля вокруг жил кабеля. Экраны выполняют из полупроводящей бумаги и алюминиевой или медной фольги.
Экранирование определяется техническими условиями на кабели и зависит от особенности испытания конструкции и номинального напряжения. Экран на кабеле увеличивает прочность изоляции жил на его оболочку, снижая влияние воздушных включений, а в муфте способствует ограничению появления разрядов у краев оболочки. Экраны изготовляют из металлизированной бумаги (фольга, наклеенная на бумагу), металлических лент (медные или алюминиевые), полупроводящих пластмасс, резины и бумаги (сажевой).
Места наложения экранов и их толщины приведены в табл.
Экраны из медной или алюминиевой ленты кабелей с пластмассовой оболочкой рассчитаны на ток не более 50 А.

При заказе кабеля для сетей с большим током замыкания на землю необходимо требовать увеличения сечения металлических экранов.
Для выравнивания электрического поля силовых кабелей напряжением 6-10 кВ применяют электропроводящие экраны.
В кабелях с бумажной изоляцией напряжением 6-10 кВ экраны располагаются на поясной изоляции. В качестве экранов применяют электропроводящую кабельную бумагу марок КПУ-80 и КПУ-120. Электропроводящая однослойная и двухслойная кабельная бумага содержит ацетиленовую сажу. Удельное объемное сопротивление равно 1 • 103 * 104 Ом-м. Допускается выполнять экран на поясной изоляции из металлизированной полупроводящей бумаги, поверх которой наложена алюминиевая фольга (ГОСТ 618-73) или медная фольга (ГОСТ 5638-75).

Экранирование воздушных включений в кабелях

Кабель	Номинальное напряжение, кВ	Место наложения экрана	Материал экрана	Толщина экрана, мм
С бумажной изоляцией в общей свинцовой оболочке То же, но в алюминиевой оболочке То же, но отдельно освинцованными жилами То же	6 и 10 6 и 10 6 и 10 20 и 35	Поверх поясной изоляции То же Поверх изоляции жил Поверх жилы Поверх изоляции жил	Полупроводяшая бумага То же Полупроводящая или металлизированная бумага Полупроводящая бумага То же	0. 12 0,44 0,12 0,36 0,24
С пластмассовой изоляцией в пластмассовой оболочке	6 10	То же Поверх изоляции жил	Полупроводящая пластмасса Металлическая лента Графитовый слой	0,25 Медная — 0,06 или алюминиевая — 0,1
То же	20 и 35	Поверх жилы Поверх изоляции жил Поверх жилы	Полупроводяший полиэтилен Металлическая лента Полупроводящая пластмасса в зависимости от материала изоляции Графитовый слой Полупроводящий полиэтилен Металлическая лента Полупроводящая пластмасса в зависимости от материала изоляции	0,25 Медная — 0,06 или алюминиевая — 0,1 0,25 0,5 Медная — 0,06 или алюминиевая — 0,1 0. 25
С резиновой изоляцией с любыми нормированными оболочками	6	Поверх изоляции жил	Полупроводящая резина	0,4

В кабелях с пластмассовой изоляцией напряжением 6 кВ экраны накладывают на жилы и на поясную изоляцию. Электропроводящий полиэтилен или поливинилхлоридный пластикат накладывают на каждую жилу, при этом материал экрана и изоляции жил должен быть одинаковым. Это необходимо для того, чтобы у экрана и изоляции были равные или близкие по значению температурные коэффициенты расширения. При несоблюдении этого условия между экраном и изоляцией могут образоваться пустоты, которые являются очагами ионизации в изоляции кабеля.

Поверх поясной изоляции накладывают электропроводящий экран толщиной не менее 0,2 мм. Экран, наложенный обмоткой, представляет собой ленту, изготовленную из электропроводящей прорезиненной ткани толщиной 0,3 мм с 20%-м перекрытием, или состоит из двух лент кабельной бумаги толщиной 0,12 мм каждая.
У кабелей с пластмассовой изоляцией без алюминиевой оболочки поверх указанного электропроводящего экрана накладывают металлический экран из двух медных лент или медной фольги толщиной не менее 0,06 мм, или двух алюминиевых лент, или алюминиевой фольги толщиной не менее 0,1 мм.

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Кабели
• Кабельная арматура
• Брызгозащищенные вилки IP44

Еще по теме:

• Прокладка кабельных линий 1-35 кВ
• Xlinks планирует построить подводный кабель между Марокко и Великобританией
• Допустимая перегрузка кабельных линий 6—10кВ
• Технологичность проектных решений монтируемых кабельных трасс
• Активное сопротивление трехжильных кабелей с поясной изоляцией

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Экранированный кабель — преимущества кабелей с экраном, обзор экранированных марок кабеля

Каждое кабельное изделие одновременно излучает электрические помехи во внешнее пространство и принимает аналогичные сигналы от «соседей»-кабелей и из других источников. В этом не было бы проблемы, если бы работа некоторых групп кабельных линий не требовала предельной чистоты и точности передачи, например, информационных потоков. Оптимальное решение — использовать кабеля с защитным экраном.

Электромагнитные помехи (EMI) — неизбежный «резидент» современного мира. В той или иной мере EMI-шумы присутствуют везде, особенно в производственных помещениях или больших сооружениях. По сути, это побочные излучения или наводки по энерголиниям. Когда включается мощный потребитель электроэнергии, работает большой трансформатор, индукционные нагреватель, использующее высокие частоты устройство, уровень электрозашумленности наиболее высок. Обычный изоляционный слой и внешние оболочки легко пропускают такие виды излучения. Поэтому для защиты от EMI-помех разработаны экранированные кабели

Описание и функциональные особенности кабеля с экраном

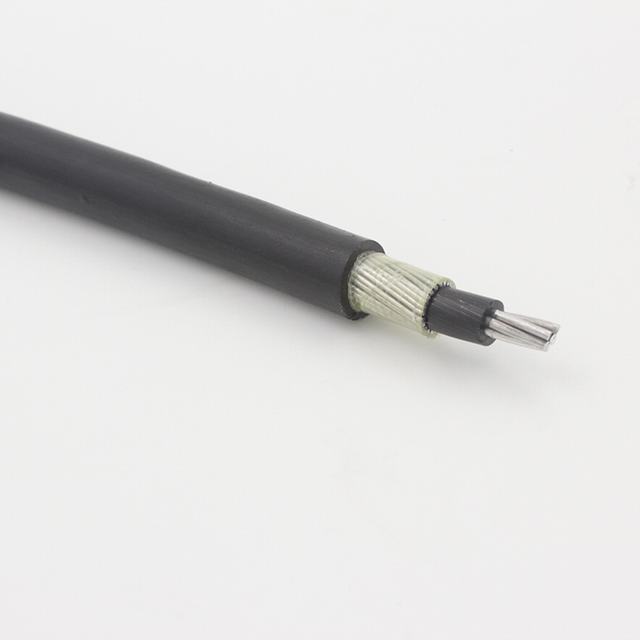

Конструкция экранированного кабеля

Экран — это специальная дополнительная защитная оболочка кабельного изделия, основная функция которой заключается в защите своего электромагнитного поля от посторонних излучений, нарушающих паспортную работоспособность, а также в препятствовании распространения собственных EMI-помех наружу.

Формально, будучи дополнительным кабельным покровом, экран решает и некоторые другие задачи:

• повышает механическую устойчивость изоляции
• противостоит влиянию внешних агрессивных факторов;
• заземляет электролини;
• при муфтовом исполнении уменьшает вероятность появления потенциальных электрозарядов на внешних поверхностях кабелей.

Для того, чтобы сразу же определить наличие экрана в кабельном изделии, в его маркировку введена литера «Э» (ВВГЭ, КГЭ, КПСЭ и т.п.).

Конструкция и фактическое материальное исполнение экрана определяются расчетным путем, исходя из технических параметров и планируемой среды функционирования кабельных изделий. Приведем пример: для электролиний с рабочими токами до 50 А достаточно экранировать проводники алюминиевой или медной лентой небольшой толщины. Для более мощных сетей придется изготовить экранирующую оболочку уже из медной проволоки.

На линиях электропередач со средними токами могут применяться комбинированные экраны: проволочная оплетка и ленты из меди. Когда необходимо выровнять электрическое поле в кабельной линии, через экраны должен проходить электроток.

Обобщим: для производства экранов применяется особая бумага, проводящая электроток, фольга, проволоки или ленты из меди или алюминия, в том числе немагнитные

Различают 2 основных типа экранирования:

• общий — экранная защита располагается вокруг проводников или сердечника и нивелирует внешние EMI-помехи для кабеля в целом;
• индивидуальный — экранируется каждая жила или пара, что убирает электрозашумленность внутри самого кабельного изделия.

Во многих марках кабелей одновременно используются оба типа экранов.

Классификация экранированных кабелей

Силовые кабели с экраном

Экранная защита может применяться для любых разновидностей электролиний, как с низкими напряжениями 0,66/1 кВ, так и со средним и высокими 6-110+ кВ. Главная задача экранов силовых кабелей, особенно высоковольтных, — не давать неизбежно возникающим электроволнам и полям воздействовать на людей и окружающее пространство. Конструкция ВВГЭ, КГВЭВ, (А)ПвП и других силовых марок включает экраны смешанного типа:

Комбинированные кабеля с экраном

В изделиях этого типа в одной наружной оболочке присутствуют силовые и информационно-управленческие проводники. Высокое напряжение основных электропроводников, 6 и больше кВ, не должно искажать передачу сигналов по вспомогательным жилам (380 В). Именно поэтому кабельные изделия подобных марок всегда оснащаются экранами.

В марках КГЭУ, КГПЭУ, КГпЭП в качестве экранного материала использована специальная резина, которая является проводником электротока, или лента из алюмолавсана с меднопроволочной оплеткой. В данных изделиях экранируется каждая фаза-проводник. Гибкие экранированные марки типа КГпЭ удобно использовать в работе подвижных электромеханизмов, устройств и тяжелой техники, такой как краны и экскаваторы.

Контрольные кабеля с экраном

Информационный обмен, передача управленческих сигналов на приборы и прочие устройства, доступ к которым может быть непростым или отсутствовать — функциональная специфика контрольных кабельных изделий требует их надежной защищенности от влияния EMI-помех. Потому экраны марок (А)КВВГЭ выполнены в виде намотанной фольгированной меди или алюминия с обязательным перекрытием, что гарантирует целостность экранной защиты на паспортных радиусах изгибания. Для усиления конструкции вдоль экрана присутствует проволока из меди.

Достижение большего показателя гибкости, важного при подвижной прокладке, без потери экранирующих свойств в марке КГВЭВ достигается использованием оплетки из меди.

В некоторых разновидностях контрольных кабелей для экранирования применяются ленты из меди, алюминия и алюмополимеров.

Сигнальные кабельные изделия с экраном

Охранная, измерительная, пожарная аппаратура и другие виды устройств, работающие на малых токах, обычно имеют в своем составе сигнальные кабели. Через них передаются важные массивы данных, которые не могут быть искажены или утеряны, а потому должны защищаться от электропомех.

Для примера можно привести марку КПСЭнг-FRLS (FRHF). Ее предназначение — немедленно передавать информацию от дымовых датчиков или других элементов комплексов оповещения и эвакуации людей. Конструкция таких проводников обязана обеспечивать работоспособность системы во время пожара, выделять минимум вредных веществ при горении. Поэтому изоляционный слой таких кабелей выполнен из материалов на кремниевой основе, а экраны — из ленточного алюмолавсана.

Кабеля связи, передачи данных и управления с экраном

В эту большую группу кабелей входят изделия, для которых особенно важно быть нечувствительными к EMI-помехам. Качество связи, в том числе интернет-соединения, работа тонких приборов и опасных механизмов напрямую зависит от точности и своевременности передаваемых сигналов. Ниже приводим небольшой обзор некоторых марок.

ТППШв — телефонный кабель, который довольно популярен при монтаже локальных сетей телефонии и телемеханики. Его задача состоит в передаче частотно-модулированных сигналов в широком или фазоимпульсном режиме (до 2 МГц). Защита от электрошумов — фольгированный экран из алюмополиэтилена.

РВШЭ — распределительный электрокабель, используемый в системах, аппаратуре и приборах, которые отвечают за звук, радио, а также телефонию. В качестве шумозащитного экрана в этой марке использованы проволоки из твердой меди.

КИПЭВБВ, КИПЭВ, КИПЭП и другие марки этой группы отвечают за обмен дата-данными на высоких скоростях посредством интерфейса RS-485. Сфера их применения — системы контроля и агрегации информ-потоков в сооружениях инженерного назначения, сети объектов, отвечающие стандартам ИСО/МЭК 8482 (TIA/EIA-485-A). Экранная защита данных марок представляет собой ленты из алюмолавсана или оплетку из луженой меди, может присутствовать дренажный электропроводник.

Витая пара с экраном

Особенно надежный экран требуется для интернет-кабелей, которые зачастую смонтированы вблизи с линиями электропередач или бытовой проводкой.

Экранирование пар в классе FTP-кабелей реализовано через фольгирование изделия в целом (общий экран). Витые пары типа STP (S/UTP) оснащены индивидуальными экранами из фольги с общей для всего изделия медной оплеткой. Разновидность оптик-кабелей с маркировкой S/FTP также имеет экран-фольгу для каждой пары, а общая защита от электрошумов выполнена в виде сплетенной тонкой проволоки из меди. Наиболее солидное и надежное экранирование имеет класс витых пар SF/UTP: двойное блокирование EMI-помех наружными экранами из фольгированного материала и медного экрана-оплетки. Это позволяет проводить прокладывание SF/UTP даже вблизи высоковольтных ЛЭП.
