Сип кабель арматура для крепления

Главная » Статьи » Сип кабель арматура для крепления


Рекомендации по применению арматуры СИП

В настоящее время воздушные линии проектируют с изолированными самонесущими проводами (СИП). Данная статья будет полезна для тех, кто еще не сталкивался с проектированием ВЛИ-0,4кВ и станет своеобразным толчком в изучении арматуры СИП.

В проекте ВЛИ-0,4кВ могут понадобиться типовые узлы, как на данной схеме.

Схема условной сети

Вся арматура для СИП взаимозаменяемая, поэтому здесь важно понимать для каких целей применяют тот или иной элемент, а подобрать нужную арматуру  у другого производителя не составит труда.

Основные узлы линии СИП до 1 кВ (см. схему):

№ узла

Наименование узлов крепления

1

Анкерное крепление и соединение СИП с силовым кабелем

2

Арматура для прокладки СИП по фасадам зданий

3

Соединение проводов СИП в анкерном пролете

4

Оконцевание СИП абонентов

5

Анкерная арматура для СИП абонентов

6

Промежуточная арматура СИП и абонентское ответвление

7

Промежуточная арматура СИП и монтаж уличного освещения

8

Промежуточная арматура СИП и арматура для повторного заземления

9

Ввод СИП в трансформаторную подстанцию

10

Двойное анкерное крепление СИП при отклонении направлениялинии ≤100° и установка ограничителей перенапряжения

11

Промежуточная арматура СИП для основной линии

12

Промежуточная арматура СИП и арматура для основного ответвления СИП

13

Двойное анкерное крепление СИП при углах отклонения линии 90°

14

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Основные элементы арматуры для монтажа СИП, которые приведены на узлах:

Основные элементы арматуры для монтажа СИП

Узел 1 — Анкерное крепление и соединение СИП с силовым кабелем:

Анкерное крепление и соединение СИП с силовым кабелем

Узел 2 — Арматура для прокладки СИП по фасадам зданий:

Арматура для прокладки СИП по фасадам зданий

Узел 3 —  Соединение проводов СИП в анкерном пролете:

Соединение проводов СИП в анкерном пролете

Узел 4 — Оконцевание СИП абонентов:

Оконцевание СИП абонентов

Узел 5 — Анкерная арматура для СИП абонентов:

Анкерная арматура для СИП абонентов

Узел 6 — Промежуточная арматура СИП и абонентское ответвление:

Промежуточная арматура СИП и абонентское ответвление

Узел 7 — Промежуточная арматура СИП и монтаж уличного освещения:

Промежуточная арматура СИП и монтаж уличного освещения

Узел 8 — Промежуточная арматура СИП и арматура для повторного заземления:

Промежуточная арматура СИП и арматура для повторного заземления

Узел 9 — Ввод СИП в трансформаторную подстанцию:

Ввод СИП в трансформаторную подстанцию

Узел 10 — Двойное анкерное крепление СИП при отклонении направления линии ≤100° с установкой ОПН:

Двойное анкерное крепление СИП при отклонении направления линии ≤100° с установкой ОПН

Узел 11 — Промежуточная арматура СИП для основной линии:

Промежуточная арматура СИП для основной линии

Узел 12 — Промежуточная арматура и арматура для основного ответвления СИП:

Промежуточная арматура и арматура для основного ответвления СИП

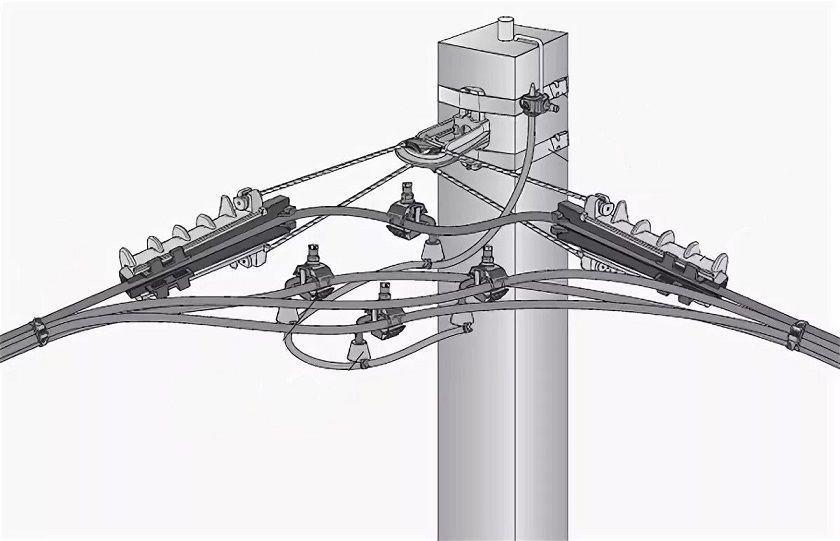

Узел 13 — Двойное анкерное крепление СИП при углах отклонения линии 900:

Двойное анкерное крепление СИП при углах отклонения линии 90 градусов

Узел 14 — Анкерная арматура и зажимы для подключения СИП к голым проводам:

Анкерная арматура и зажимы для подключения СИП к голым проводам

На странице DOWNLOADS можно скачать архив с двумя каталогами арматуры СИП. В них можно более подробно узнать о каждом элементе. Все очень наглядно и понятно.

Советую почитать:

220blog.ru

СИП арматура: разновидности и задачи, выбор и применение, особенности монтажа

Каждый опытный электрик знает, что для подключения потребителя к самонесущей линии требуется самонесущий изолированный провод. Решить эту задачу невозможно без специализированной арматуры. Она необходима для обеспечения поддержки электрического провода на всей его протяженности. К тому же только с ее помощью можно надежно зафиксировать электрокабель к стене или опоре.

Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:

  1. Подключить кабель к трансформаторам;
  2. Защитить сеть от перегрузок;
  3. Создать ответвления;
  4. Довести электрическую магистраль до потребителя с надежным ее закреплением.

Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.

Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.

Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники. И каждый из них имеет свое особое назначение.

Применение для монтажа

Один из наиболее распространённых видов арматуры для СИП — зажимы, которые бывают нескольких типов: анкерные, поддерживающие, соединительные и ответвительные. Помимо этого выделяют изолированные наконечники и изоляционные колпачки.

  1. Анкерные зажимы. Предназначены для закрепления линии на определенной высоте. Эта арматура является универсальной, поскольку ее можно применять для крепления к любой поверхности.
  2. Поддерживающие зажимы. Используются, когда важно не допустить провисания провода между опорами.
  3. Соединительные зажимы. Особый вид арматуры, с помощью которого можно заметно ускорить процесс монтажа СИП провода. Эти зажимы позволяют соединить два кабеля буквально за пару секунд. Причём качество контакта получается достаточно высоким.
  4. Ответвительные зажимы. Необходимость в них возникает, когда требуется выполнить отвод провода.

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

  1. Повышенная устойчивость к короткому замыканию;
  2. Возможность закрепления на стенах здания;
  3. Возможность создания ответвлений в условиях подключенной линии;
  4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.
Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

  1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
  2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм2 в магистрали с жилами сечением от 1,5 до 6 мм2 при подведении уличного освещения, а также электрическом вводе в дом.
  3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
  4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
  5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

  1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
  2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
  3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
  4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
  5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Распространённые ошибки

Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.

Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:

  1. Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
  2. Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
  3. Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
  4. Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
  5. Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.
Неправильный выбор зажимов

В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.

Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан. Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.

Заключение

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.

tokar.guru

Арматура для монтажа СИП

Сегодня невозможно нормальное функционирование энергетических систем, если не будет самонесущих изолированных проводов. В свою очередь системы СИП не смогут нормально работать без арматуры для установки и монтажа этих систем. Чаще всего эта арматура служит для того, чтобы можно было закрепить и зафиксировать провода на опорах или стенах.

Функции арматуры

От качества и надежности арматуры для монтажных работ при прокладке СИП зависит снабжение электроэнергией потребителей. Этими приспособлениями производят крепёж электрического провода, как на опорах, так и на строениях, к которым подводится электроснабжение. Арматура позволяет соединять друг с другом провода, выполнять ответвления от основных линий. С ее помощью возможна защита линий от перегрузок. Также возможно предупреждение короткого замыкания. Подключить силовые кабеля к трансформаторам, а потом и потребителей электроэнергии к ним, невозможно выполнить без арматуры для монтажа.

Для производства арматуры используются только экологичные материалы, которые не оказывают негативного воздействия на людей и окружающую их обстановку. У арматуры небольшие размеры и такой же маленький вес, что не создает особых проблем для ее доставки, хранения, монтажа и эксплуатации.

С помощью арматуры достигается и поддерживается безопасность на высоком уровне, уменьшается число аварий и различных сбоев на линиях.

Арматура для крепления кабелей СИП

Провода и кабели СИП необходимо крепить к опорам, независимо от того, что они собой представляют. Для выполнения такого крепления нужны специальные крепежные механизмы. К ним относят:

1. Зажимы анкерные. Это своего рода механизм, собранный в корпусе, внутри которого установлена подвижная деталь. Провод укладывается в зажим, затем затягивается подвижным механизмом и надежно фиксируется в нем. Для установки таких зажимов необходимо использовать специальный кронштейн, крепящийся на опору. Различные зажимы требуют различных кронштейнов. Анкерный зажим может быть типа—РА1000.

2. Зажимы поддерживающие. В отличие от анкерных зажимов, которые фиксируют провода в определенных местах, то поддерживающие зажимы служат для поддержки кабелей. Их установка производится по всей длине кабеля через определенный интервал. Представляют собой крюк, который может быть с болтовым соединением или без него. Для крепления к опорам могут использоваться различные кронштейны, а некоторые могут быть снабжены самостоятельным крепежным механизмом. Поддерживающий механизм может быть типа—PS1500+LM-E(НИЛЕД).

3. Зажимы соединительные. Их используют при объединении нескольких кабелей в единую кабельную линию. Как пример, можно назвать зажим модели MJPT25N.

4. Зажимы ответвительные. Применяются в случаях, когда кабель необходимо закрепить на опоре и произвести распределение электроэнергии от магистрального кабеля к объектам. Хорошо себя зарекомендовал зажим Р6 или Р616.

5. Изолированные наконечники служат для обеспечения передачи электроэнергии по СИП к различному электрооборудованию.

6. Колпачки изоляционные находят применение для изоляции концов проводов.

shop220.ru

Крепление сип провода к стене дома. Арматура для монтажа сип

Арматура для СИП используется для крепления провода на опорах линий электропередач, благодаря удобному монтажу и невысокой цене эти изделия нашли огромную популярность в России, а огромный ассортимент позволяет купить продукцию разных производителей: начиная от недорогой китайской и российской, такой как BK и МЗВА и заканчивая премиальными брендами ENSTO, NILED.

Обойтись без электричества в современных условиях практически невозможно. Миллионы километров сетей электропроводки протянуты в каждом направлении и, совместно с магистральными станциями образуют общую систему, питающей энергией промышленные, бытовые и социальные объекты городов, поселков и других типов населенных пунктов. Самонесущие изолированные провода призваны повысить безопасность воздушных линий и качество передачи электрических сигналов. Внешне СИП представляют собой скрученные алюминиевые шины, покрытые изоляцией из светостабилизированного сшитого полиэтилена и обладающие токопроводящими свойствами. Каждая шина имеет круглую форму из скрученных проволок алюминиевого сплава. Согласно техническим особенностям, установлено несколько типов СИП их конструктивного исполнения. Каждый из них задействуется на том или ином этапе создания магистральной линии электропередачи. Анкерные и поддерживающие зажимы являются центральными компонентами при выполнении монтажа разных магистралей с использование самонесущего изолированного провода.

Крепление сип провода на столбе осуществляется с помощью следующей арматуры:

  • Анкерные зажимы — обеспечивают безопасную и надежную фиксацию самонесущих изолированных проводов к опорам воздушных линий электропередач
  • Анкерные кронштейны -обеспечивают, в свою очередь, крепление анкерных зажимов. Могут крепиться при помощи монтажной ленты или специальных болтов. Крепление может происходить к различным материалам, начиная от деревянных поверхностей и, заканчивая, бетонными/ металлическими опорами.
  • Монтажные крюки — предназначены для крепления анкерных зажимов на опорах
  • Комплекты промежуточной подвески применяются в ходе монтажа воздушных линий электропередачи. С их помощью осуществляется крепление несущей жилы провода СИП-2 к промежуточным опорам.
  • Ответвительные зажимы. Они применяются для обеспечения надежного электрического контакта, методом прокалывания изоляции провода на магистральной линии и зачисткой над ответвлением.
  • Соединительные зажимы — этот крепеж предназначен для соединения жил СИП-1 и СИП-2 в пролете. Зажим создает соединение двух изолированных проводов.
  • Лента крепления (бандажная лента) применяется для фиксации анкерных и подвесных кронштейнов к металлическим, железобетонным и деревянным опорам.

Таким образом, в наличие нашего интернет-магазина представлена арматура для крепления сип на опоре любого вида, что позволит осуществить качественный монтаж самонесущих изолированных проводов. Наименования, представленные разными производителями и ценовым сегментом, позволят выбрать наиболее оптимальные варианты.

Сегодня невозможно нормальное функционирование энергетических систем, если не будет . В свою очередь системы СИП не смогут нормально работать без арматуры для установки и монтажа этих систем. Чаще всего эта арматура служит для того, чтобы можно было закрепить и зафиксировать провода на опорах или стенах.

Функции арматуры

От качества и надежности арматуры для монтажных работ при прокладке СИП зависит снабжение электроэнергией потребителей. Этими приспособлениями производят крепёж электрического провода , как на опорах, так и на строениях, к которым подводится электроснабжение. Арматура позволяет соединять друг с другом провода, выполнять ответвления от основных линий. С ее помощью возможна защита линий от перегрузок. Также возможно предупреждение короткого замыкания. Подключить силовые кабеля к трансформаторам, а потом и потребителей электроэнергии к ним, невозможно выполнить без арматуры для монтажа.

Для производства арматуры используются только экологичные материалы, которые не оказывают негативного воздействия на людей и окружающую их обстановку. У арматуры небольшие размеры и такой же маленький вес, что не создает особых проблем для ее доставки, хранения, монтажа и эксплуатации.

С помощью арматуры достигается и поддерживается безопасность на высоком уровне, уменьшается число аварий и различных сбоев на линиях.

Арматура для крепления кабелей СИП

Провода и кабели СИП необходимо крепить к опорам, независимо от того, что они собой представляют. Для выполнения такого крепления нужны специальные крепежные механизмы. К ним относят:

1. Зажимы анкерные . Это своего рода механизм, собранный в корпусе, внутри которого установлена подвижная деталь. Провод укладывается в зажим, затем затягивается подвижным механизмом и надежно фиксируется в нем. Для установки таких зажимов необходимо использовать специальный кронштейн, крепящийся на опору. Различные зажимы требуют различных кронштейнов. Анкерный зажим может быть типа-РА1000.

2. Зажимы поддерживающие . В отличие от анкерных зажимов, которые фиксируют провода в определенных местах, то поддерживающие зажимы служат для поддержки кабелей. Их установка производится по всей длине кабеля через определенный интервал. Представляют собой крюк, который может быть с болтовым соединением или без него. Для крепления к опорам могут использоваться различные кронштейны, а некоторые могут быть снабжены самостоятельным крепежным механизмом. Поддерживающий механизм может быть типа-PS1500+LM-E(НИЛЕД).

3. Зажимы соединительные . Их используют при объединении нескольких кабелей в единую кабельную линию. Как пример, можно назвать зажим модели MJPT25N.

4. Зажимы ответвительные . Применяются в случаях, когда кабель необходимо закрепить на опоре и произвести распределение электроэнергии от магистрального кабеля к объектам. Хорошо себя зарекомендовал зажим Р6 или Р616.

5. Изолированные наконечники служат для обеспечения передачи электроэнергии по СИП к различному электрооборудованию.

6. Колпачки изоляционные находят применение для изоляции концов проводов.

СИП или самонесущий изолированный провод выпускается в нескольких основных вариантах и представляет собой современное кабельное изделие для реализации различных распределительных сетей энергоснабжения. Монтаж провода СИП становится намного быстрее и качественнее в том случае, если для этого используются разнообразные специализированные вспомогательные компоненты и инструменты.

Компоненты крепежной арматуры для СИП

Крепежная арматура

Крепежная линейная арматура для СИП представлена различными видами зажимов и элементов крепления. Монтаж СИП по опорам требует применения в первую очередь различных зажимов, которые делятся на несколько основных групп по исполнению. К ним относятся анкерные, поддерживающие и промежуточные зажимы. Необходимость применения таких компонентов как анкерный зажим для СИП, прокалывающий зажим для СИП зависит от исполнения провода СИП.

Анкерный зажим для СИП

Зажимы по своему назначению дополнительно делятся на проходные и ответвительные. Последние могут быть как обычными, так и изолирующими.

В некоторых ситуациях зажимы могут входить одной из основных частей в комплект промежуточной подвески.

Необходимое усилие фиксации провода в рабочем положении создается винтовыми элементами. В необходимых ситуациях кабель в месте установки дополнительно защищается намоткой на него бандажной ленты.

В зависимости от местных условий прокладки на стенах зданий могут применяться разнообразные крюки и кронштейны, а также так называемое фасадное крепление. Последнее представляет собой дюбель в комбинации со стяжкой.

Арматура для монтажа СИП

Для обеспечения высокой продолжительности службы при изготовлении крепежной арматуры широко используется стабилизированная пластмасса, сталь с горячей оцинковкой и алюминий.

Арматура СИП поставляется в полностью укомплектованном виде и снабжена хорошо иллюстрированными инструкциями по применению, что заметно облегчает ее использование. При необходимости можно воспользоваться видеоинструкциями.

Монтажные компоненты

Процесс создания воздушных линий энергоснабжения требует применения достаточно большого количества различных монтажных элементов. К таковым относятся медные и алюминиевые соединительные гильзы различного диаметра, так называемые сжимы для проводов и изолирующие концевые колпачки.

Монтажные компоненты арматуры

Специализированный инструмент для монтажа СИП представлен такими компонентами как натяжной инструмент, монтажный ролик и зажим, сетчатый чулок. При работе широко используются различные монтерские ножи, механические и гидравлические прессы с набором матриц, ключи, клинья и т. д.

electriced.ru


Смотрите также

  • Прокладка взаиморезервируемых кабелей в одной траншее
  • Как соединить сип с медным кабелем
  • Проверьте сигнальный кабель
  • Кабель аввг 2х2 5 технические характеристики
  • Греющий кабель для водопровода
  • Кабель для ввода в деревянный дом
  • Расшифровка кабеля вббшвнг
  • Кабель оптоволоконный одномодовый
  • Прокладка кабель канала
  • Расключение кабеля это
  • Таблица как выбрать кабель по мощности

разновидности и задачи, выбор и применение, особенности монтажа

Каждый опытный электрик знает, что для подключения потребителя к самонесущей линии требуется самонесущий изолированный провод. Решить эту задачу невозможно без специализированной арматуры. Она необходима для обеспечения поддержки электрического провода на всей его протяженности. К тому же только с ее помощью можно надежно зафиксировать электрокабель к стене или опоре.

  • Основные задачи
  • Применение для монтажа
  • Арматура для СИП
    • Распространенные разновидности
  • Правила ввода в дом
    • Ввод кабеля
    • Неправильный вариант монтажа
    • Допустимое расстояние
  • Распространённые ошибки
    • Неправильный выбор зажимов
  • Заключение

Основные задачи

Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:

  1. Подключить кабель к трансформаторам;
  2. Защитить сеть от перегрузок;
  3. Создать ответвления;
  4. Довести электрическую магистраль до потребителя с надежным ее закреплением.

Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.

Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.

Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники. И каждый из них имеет свое особое назначение.

Применение для монтажа

Один из наиболее распространённых видов арматуры для СИП — зажимы, которые бывают нескольких типов: анкерные, поддерживающие, соединительные и ответвительные. Помимо этого выделяют изолированные наконечники и изоляционные колпачки.

  1. Анкерные зажимы. Предназначены для закрепления линии на определенной высоте. Эта арматура является универсальной, поскольку ее можно применять для крепления к любой поверхности.
  2. Поддерживающие зажимы. Используются, когда важно не допустить провисания провода между опорами.
  3. Соединительные зажимы. Особый вид арматуры, с помощью которого можно заметно ускорить процесс монтажа СИП провода. Эти зажимы позволяют соединить два кабеля буквально за пару секунд. Причём качество контакта получается достаточно высоким.
  4. Ответвительные зажимы. Необходимость в них возникает, когда требуется выполнить отвод провода.

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

  1. Повышенная устойчивость к короткому замыканию;
  2. Возможность закрепления на стенах здания;
  3. Возможность создания ответвлений в условиях подключенной линии;
  4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.

Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

  1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
  2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм
    2
    в магистрали с жилами сечением от 1,5 до 6 мм2 при подведении уличного освещения, а также электрическом вводе в дом.
  3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
  4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
  5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

Заключение

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.

SIP-коннектор — коннекторы

Меню

Счет

Посмотреть как Список Сетка

8 шт.

Показывать

24 48 72

на страницу

Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление

Посмотреть как Список Сетка

8 шт.

Показывать

24 48 72

на страницу

Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление

Магазин по

Варианты покупок

Производитель

  1. Без пометки 1 вещь
  2. Расширенные межсоединения 1 вещь
  3. Усилитель Инк 1 вещь
  4. Андон 2 Предметы
  5. Бернди 1 вещь
  6. Робинсон — Ньюджент 1 вещь
  7. САМТЕК 1 вещь

Комплект полных кабелей СИП для скутера VESPA PV, ET3, P80, 150X, PX80 / 200 .

..

    Ссылка 94101200

    • Описание
    • информация о продукте

    Описание

    Полный комплект кабелей для ремонта вашего скутера PIAGGIO VESPA.

    Действительно, как вы можете видеть на наших фотографиях, он состоит из:

    -2x Скорость кабеля

    -1x Кабель сцепления

    -1x кабель акселератора

    66 -3 -3x choke Кабель

    -1x передний тормозный кабель

    -1x задний тормозный кабель

    Mounts на Vespa 50-125 / PV / ET3 / P80-150X / PX80-200E / P150S / P200E также подходит для также для подходящего для для подготовки к для Веспа PX125-150 E ’98 / МГ / ’11 / LML Star / Deluxe
    125-200 2T / 4T

    Сведения о продукте

    Ссылка 94101200

    В наличии 20 шт.

    Состояние Новый продукт

    Еще 16 товаров из этой же категории:

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Быстрый просмотр

    Ссылка: 2135,86

    Кабельный разветвитель DOMINO Ø6,80 мм, ряд отверстий 36 мм, большое отверстие

    Незаменимая вещь, чтобы получить 2 кабеля с другим непосредственно от рукоятки дроссельной заслонки или другого.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
