Что означает а в маркировке кабеля: Что означает буква (А) в кабеле с маркой ВВГнг(А)-LS? | ЭлектроАС

расшифровка маркировки, разновидности кабеля и его технические характеристики

Разные виды бытовой техники, приборы и инструменты, использующиеся в промышленности, нуждаются в электротоке с переменным напряжением до 1000 вольт. В таких сетях подача электроэнергии должна осуществляться по надежным проводникам, способным выдержать большую нагрузку и не представляющим опасности для человека. К числу популярных изделий, прокладывающихся в открытых неподвижных кабельных сооружениях, относятся проводники ВВГнг и ВВГнг(А).

• Разновидности провода
• Расшифровка маркировки
• Технические характеристики

Разновидности провода

Перед тем как рассматривать свойства кабеля ВВГнг, следует разобраться в том, что означают буквы в этой аббревиатуре. В этом случае будет проще понять, какие особые характеристики имеются у этого проводника. По одной лишь маркировке можно судить о том, какими свойствами обладает кабель, для чего он предназначен и как был изготовлен.

Маркировка дает информацию о том, какие электрические приборы рекомендуется подключать к сети с помощью этого кабеля, где его лучше прокладывать и какая температура должна быть в помещении, в котором он используется.

Большое разнообразие электрических проводников, имеющихся в магазинах, дает покупателю возможность выбрать именно тот вариант изделия, который нужен. Но рядовой потребитель не всегда знает, чем отличается один вид кабеля от другого, поэтому стоит разобраться с обозначениями.

Расшифровка маркировки

Помимо букв в маркировке кабеля ВВГнг могут присутствовать и цифры, которые также указывают на некоторые свойства изделия. Если с буквенными обозначениями нет ничего сложного, то при расшифровке чисел нередко возникают трудности. Но сначала нужно разобраться в значениях букв.

Человек, неплохо разбирающийся в электрике и электрических проводах, при выборе кабеля первым делом обращает внимание на то, присутствует ли в начале обозначения буква А:

• если она отсутствует, значит, жилы провода изготовлены из меди;
• наличие буквы указывает на то, что жилы являются алюминиевыми.

Логично было бы предположить, что проводники с медными жилами должны маркироваться буквой М, но чтобы обозначение не становилось слишком громоздким, было решено не использовать ее, поскольку и так понятно, что раз отсутствует А, значит, в основе проводов лежит именно медь, а не алюминий. Проводник ВВГнг является медным, поскольку буквы А в маркировке нет.

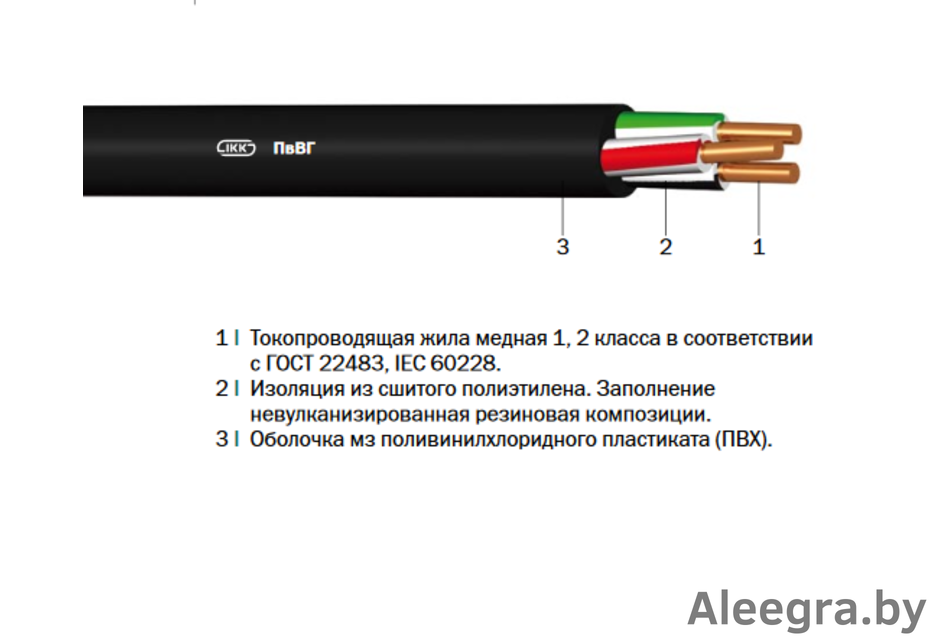

Расшифровка маркировки ВВГнг и буквы, которые имеются в названии, говорят о следующем:

1. Две буквы В свидетельствуют о наличии сразу двух оболочек, изготовленных из поливинилхлорида.
2. Буква Г говорит о том, что провод является голым. Следовательно, его нельзя использовать для прокладки под поверхностью земли. Также кабель категорически запрещается проводить в тех помещениях, где имеется большая вероятность того, что он может быть физически поврежден.
3. Последние буквы, присутствующие в обозначении этого типа электрического кабеля — это «нг». Расшифровываются они очень просто — негорючесть. Это указывает на одно из самых важных свойств такого проводника. Он не поддерживает горение и поэтому вероятность пожара при его использовании сведена к минимуму.

Если говорить только о стандартном кабеле ВВГнг, то на этом расшифровка буквенных символов заканчивается. Однако в аббревиатуре могут присутствовать и другие буквы в том случае, если кабель при изготовлении был наделен производителями дополнительными свойствами.

Например:

• маленькая буква а говорит о том, что кабель можно применять при групповой укладке;
• сочетание букв fr свидетельствует о том, что провод дополнительно защищен от возгорания, так как в число его компонентов входят особые материалы из слюды;
• расшифровка маркировки ВВГнг ls означает «винил-винил-голый», в кабеле есть два слоя из поливинилхлорида, такие провода не распространяют горение;
• если встретится провод с буквой п в обозначении, то можно не сомневаться, что жилы внутри него имеют плоское расположение.

В маркировке провода ВВГнг присутствуют не только буквы, но и цифры. Они указывают на количество жил и на площадь их сечения. Если кабель обозначен ВВГнг 4х25, значит, у него четыре жилы с площадью сечения 25 мм². Проводник ВВГнг 5х16 имеет пять медных жил сечением 16 мм².

Технические характеристики

Несмотря на огромное разнообразие различных типов проводников, относящихся к группе ВВГнг, у каждого из них имеются общие технические характеристики. К ним относятся:

1. Рабочая температура кабеля ВВГнг составляет от -50 до +50 °C. При этом следует помнить о том, что при прокладке под открытым небом провод нуждается в дополнительной защите от ультрафиолетового солнечного излучения.
2. Работы по укладке следует вести при температуре не ниже -15 °C. Если на улице более низкая температура, а кабель необходимо срочно проложить, то его следует дополнительно подогревать, в противном случае оболочка станет очень жесткой и будет с трудом поддаваться изгибу.
3. Радиус изгиба провода зависит от количества медных жил. Если жила всего одна, то изгиб может составить 10 радиусов. Если две или больше, то провод будет более гибким, поэтому его изгиб составит 7,5 радиуса.
4. Максимальная температура, до которой может нагреваться проводник, зависит от производителя и варьируется от 160 до 250 °C.
5. Самый важный параметр ВВГнг — огнестойкость. Провод может противостоять огню на протяжении трех часов.

Большая популярность проводников ВВГнг обусловлена тем, что они имеют хорошие технические показатели и при этом продаются по невысокой цене. Следует заметить, что многие характеристики проводника ВВГнг зависят не только от принадлежности к той или иной разновидности, но и от производителя. Поэтому перед приобретением кабеля нужно заглянуть в его технический паспорт.

Расшифровка сокращений марок кабеля и провода — Simple Cable Company

Для удобства Вашей работы предлагаем Вам список аббревиатур различных марок кабеля и провода.
Сразу хотим заметить, что единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Существует гостированное техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивных особенностей.

Значение аббревиатур марок кабеля и провода отечественного производства:



Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию (АСБл; ААБл; АВВГ).
АС — Алюминиевая жила и свинцовая оболочка (АС; ААБл).
АА — Алюминиевая жила и алюминиевая оболочка (ААШв; ААБл).
Б — Броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв).
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б – Без подушки (АВБбШв; ВБбШв).
В — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).
В — (вторая (при отсутствии А) буква) ПВХ оболочка (ВВГ; ВВГнгд).
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый») (МГ).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида (АВБбШв; ВБбШв).
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения – контрольный кабель (КВВГ; КВБбШв).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения (ВВГнг; СИП-5нг).
LS — Low Smoke — низкое дымо- и газовыделение (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ — Кабель гибкий (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Значение аббревиатур марок кабеля и провода зарубежного производства:



Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Материал изготовления изоляции ПВХ (YnKY).
H — Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
M — Указывает на назначение кабеля — монтажный.
C – Наличие медного экрана.
RG – Наличие брони.

FROR

— кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ оболочка.

Контрольный кабель:

Y – ПВХ изоляция (YnKY).
SL — Кабель контрольный.
Li — Многожильный проводник по немецкому стандарту VDE (см.выше).

Безгалогеновый огнестойкий кабель:

N — Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 — Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).

Провода монтажные:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция (YnKY).
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Маркировка проводов и кабелей — что нужно знать для выбора?

Весь современный мир окутан проводами. В домах вдоль стен, по крышам, по фонарям, освещению, под землей прокладывают высоковольтные провода. Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника протягивается к розетке для подключения питания. Высоковольтная линия через пустынную тайгу несет в города электроэнергию от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов для неопытного покупателя может ввести в заблуждение. Кабели и провода маркируются особым образом, чтобы вы могли легко выбирать среди различных видов продукции. Буквы означают: для чего провод, куда он пойдет, из какого металла центральная жила, из чего изоляция, на какую мощность рассчитана. Во избежание пожаров необходимо правильно подобрать электрический провод или кабель. О том, как читать марки проводов, мы расскажем в этой статье.

Content

• What are the wires
• Product groups
  • The wire
  • Cable
  • Cords
• How to decipher the marking of domestic manufacturers
• Popular markings
• Foreign manufacturers
• conclusions

Какие провода

Сегодня по проводам передаются телефонные звонки, всевозможная информация, промышленная и бытовая электроэнергия. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, особыми качествами. В местах повышенной пожароопасности, например, кабели или шнуры прокладывают с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов — это краткий перечень технических характеристик продукта. Каждая буква маркировки означает:

• металл, из которого изготовлены центральные проводники, непосредственно передающие электрический ток;
• место, где используется этот продукт;
• изоляционный материал и общие оболочки, дополнительная защита;
• степень гибкости, огнестойкость, способность к самозатуханию, низкое дымовыделение, отсутствие устойчивости горения;
• тип конструкции, количество жил;
• общая площадь сечения проводов, жил;
• оптимальное напряжение, которое изделие может выдержать в рабочем режиме.

Группы товаров

Для электропроводки сегодня применяют кабели, обычные провода и бытовые шнуры. Это три основные группы, на которые условно можно разделить электротехнические изделия. В зависимости от назначения они изготавливаются с разным количеством жил и сечением электропроводящей жилы, по-разному изолированы. Например, если вы решили установить фонтан на дачном участке, кабель, проложенный под водой, необходимо изолировать особым образом.

Провод

Один или несколько проводов без изоляции или с тонкой изоляционной пленкой называются проводом. Некоторые специалисты называют их просто жилыми. Изоляция проводов обычно легкая, а не металлическая. Это лак, поливинилхлорид. Жила, изолированная лаком, используется для намотки трансформаторов, двигателей.

Двухжильный провод с ПВХ изоляцией прокладывается при монтаже бытовой электропроводки в многоквартирных домах, на даче, в деревянных домах, загородных коттеджах.

Провода выпускаются в основном с медными и алюминиевыми жилами. Хотя есть жилы из стали и других дорогих сплавов. Провод с медными жилами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, поскольку проволока не нагревается. На что обратить внимание при прокладке электропроводки в деревянном строении. Медные жилы могут гнуться больше, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий окисляются на открытом воздухе. Поэтому соединения должны быть выполнены через клеммы или хорошо изолированы, залужены, покрыты лаком.

Контакты изолированные и неизолированные. Открытый вид используется на троллейбусных проводах. Изолированный провод делается защищенным и без дополнительной защиты, представляет собой слой пластика, резины, например, для прокладки во влажном помещении, таком как баня.

Также провода делятся на силовые, установочные, установочные. Монтаж — медь, проложенная в электрощитах. Соединительные провода соединяют детали в разных устройствах. Силовые и монтажные используются снаружи и внутри помещений. Изделия под напряжением 220 вольт называются силовыми проводами, их прокладывают в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытых общей оболочкой из пластика, резины, винила. Кабель может быть покрыт броней для защиты от вандалов, это указано в шифре, нанесенном на изоляцию.

Кабель в свою очередь бывает:

• контроль;
мощность
• ;
аналог
• ;
телефон
• ;
Радио
• .

Силовой кабель передает электроэнергию к распределительным щитам и осветительным приборам, насосам водоснабжения. Прокладывается снаружи, по воздуху и под землей, а также внутри частных и промышленных зданий. Такое изделие бывает с алюминиевым сердечником и медным. Сегодня чаще используется медный вариант. Изоляционный слой изготавливается из резины, винила, различного полиэтилена.

Кабель управления способен передавать информационный сигнал для управления различными устройствами. Этот кабель также может быть медным или алюминиевым.

Аналоговый кабель применяется в различных сетях автоматики, обычно это медный провод с защитной оболочкой. Плетеный экран защищает информационный сигнал от различных наводок.

Шнуры

В быту шнурами называют двухжильные и многожильные провода, которыми электроприборы, осветительные лампочки подключают к сети 220 В, 50 Гц. Двухжильный провод используется там, где нет необходимости монтировать специальное заземление. Сегодня к шнурам с евровилкой относятся холодильники, утюги, фены, микроволновые печи, стиральные машины, электрочайники, кофемашины. Различные удлинители также изготавливаются из шнуров, способных выдерживать большие нагрузки от нескольких бытовых приборов. Их лучше всего делать из трех медных проводников, гибких и способных проводить большой ток.

Как расшифровать маркировку отечественных производителей

Каждый человек, собирающийся приобрести провода, кабели, сталкивается со сложной проблемой выбора. Это связано с тем, что маркировка проводов на изоляции выглядит как шифр. Зная, что означают буквы и цифры, которые указаны на изоляции электротехнических изделий, вы без труда отправитесь в магазин и купите нужный вам товар.

Рассмотрим примеры маркировки, с расшифровкой, чтобы можно было купить изделия для электромонтажа, соответствующие спецификациям. Старая проводка сегодня не справляется с подключением новой бытовой техники.

Силовые кабели имеют следующую маркировку:

• А — эта буква говорит о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте кода маркировки, то токоведущий провод изготовлен из алюминия. Когда проводник сделан из электрической меди, в первую очередь не будет буквы;

• АА — в первых двух позициях информирует покупателя — алюминиевый сердечник в алюминиевой оболочке;
• Б — сообщает о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
• Бнг — бронированный, не горит;
• B – символ может быть указан в первой позиции, заявлено, что утеплен поливинилхлоридом;
• B — символ может стоять во второй позиции, он информирует в этом случае о наличии в кабеле второго слоя поливинилхлорида;
• Г — символ может быть указан в конце буквенной части шифра, он указывает на то, что провод голый, без дополнительной защиты;
• К — в письме сообщается, что броня кабеля изготовлена ​​из круглой стальной проволоки. На дачном участке проводку могут перегрызть кролики и другие дикие животные, для этого есть кабели, покрытые броней;
• Шв — наличие на броне шланга ПВХ под давлением;
• Шп — слой напорного рукава на броне из полиэтилена;
• Р — резиновый слой;
• НР — каучук, не горит;
• Пс — полиэтилен самозатухающий, что актуально в пожароопасных местах;
• ПВ — полиэтилен вулканизированный;
• нг — символы, указывающие на то, что кабель не горит сам и не поддерживает горение в группе;
• LS — Low Smoke — мало дымит;
• нг — LS — не горит, не дымит;
• FR — повышенная огнестойкость, наличие слюдяной пластины;
• FRLS — малодымный, огнестойкий;
• W — иногда встречается такая маркировка, означающая шнур.

Следует отметить, что только первая буква А указывает на металл сердечника. Если его нет в маркировке, то сердечник изготовлен из меди. Все остальные буквы обозначают материал утеплителя, защитных оболочек и их свойства, такие как огнестойкость, способность к самозатуханию, не выделяет большого количества ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. Это указано в коде маркировки маленькими буквами нг.

Кабель управления имеет следующую маркировку:

• А — символ, поставленный на первую позицию, утверждает, что жила алюминиевая, при пропущенном А провод медный;
• Б — во второй позиции, без А — в первой, указывает на то, что изоляция ПВХ;
• Б — в третьей позиции, когда нет А — во второй говорит о дополнительном слое ПВХ;
• П — полиэтилен;
• Пс — полиэтилен самозатухающий;
• Д — без дополнительной защиты;
• П — резина.

Все символы, кроме A, обозначают уровни защиты. Там, где повышенная сырость и температура, например, в бане нужна защита из резины, самозатухающего полиэтилена.

Маркировка для установки:

• М — в первой позиции обозначает монтажный провод;
• G — много проводов, если нет символа, один провод;
• Б — ПВХ;
• ПВ-1, ПВ-3 — слой ПВХ, цифры 1 и 3 обозначают степень гибкости;
• ПВА — ПВХ, провод для соединения;
• ШВВП — плоский шнур, два слоя винила;
• ПУНП — проволока плосковагонная;
• ПУГНП — проволока плоская, повышенной гибкости. Их прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Популярные марки

Популярный тип кабеля — ВВГ — читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, то получится:

_ отсутствует первый символ, значит жила изготовлена ​​из электротехнической меди.

B — изоляция каждой жилы выполнена из ПВХ.

Б — все жилы также окружены общим плотным поливинилхлоридным слоем.

Г — голая, то есть без брони поверх общей оболочки — антивандальная жесткая конструкция.

Кабель ВВГ имеет от одной до пяти токоведущих частей. Он может иметь нулевое ядро ​​или отсутствовать.

Если кабель имеет маркировку ВВГнг, это означает, что данный подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной пожароопасностью.

Более полная маркировка: Кабель ВВГнг — 0,66 кВ 3*1,5. Медное изделие, из трех жил, каждая сечением 1,5 мм2. Каждый в ПВХ-изоляции (первая буква В), общая оболочка тоже виниловая (вторая буква В), брони нет (буква Д), не поддерживает горение, находится в группе (буквы нг).

Кабель медный ПВА

часто покупают для монтажа электропроводки в частных домах, для различного оборудования на даче, для подключения к сети любых кухонных приборов и машин.

Маркировка ПВА расшифровывается как: провод медный, соединительный, с изоляцией из ПВХ. Такой провод изготавливается из 2-5 медных, скрученных, отдельно покрытых ПВХ жил, различного сечения (0,5-22 мм2).

Провода на столбах обозначаются следующим образом:

• СИП-1 — самонесущий изолированный провод из сшитого полиэтилена с неизолированным нулем;
• СИП-2 — нулевая жила изолирована;
• СИП-4 — изолированные жилы одинакового сечения.

Провода NYM — изготовлены по немецким нормам Normenleitung, кабели из ПВХ (Y), используемые в прокладке различного назначения. Символы VDE гарантируют безотказную работу в помещениях с высокой температурой, пожароопасных местах.

КГ — кабель гибкий изготавливается с медными жилами круглого сечения, от одной до пяти, в широком диапазоне сечений: от 1 до 185 мм2. Изоляция жил выполнена из каучука на основе натурального каучука (РТИ-1). Общая оболочка — рукавная резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Иностранные производители

Если в шифре на изоляции вы видите латинские буквы, то товар иностранной фирмы.

Их силовые кабели обозначаются следующим образом:

• N — изготовлено в соответствии с нормами VDE Союза электриков Германии;
• Y — по нашему мнению — винил;
• Н – без опасных включений типа галогенов;
• М — проводник для установки.

Для управления:

• Y — с виниловой изоляцией;
• СЛ — для контроля;
• Li — много жил, выполненных в соответствии с VDE.

Для установки:

• H — сертифицирован HAR;
• Н – соответствует стандартам страны производителя;
• 05 — максимально допустимое U=500 В;
• 07 — максимально допустимое U=750 В;
• В — с виниловой изоляцией;
• К — жила хорошо гнется, рекомендуется для монтажных работ.

Зарубежная маркировка мало чем отличается от отечественной, но символы в ней могут быть расположены иначе, будьте внимательны, консультируйтесь со специалистами.

выводы

Если вы решили монтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимого значения. Имейте в виду, что в дальнейшем вы можете приобрести новый холодильник, стиральную машину, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Электропроводку осветительных ламп можно выполнить из простых двухжильных проводов. Автоматическая стиральная машина должна подключаться непосредственно от распределительного щита, отдельным кабелем, рассчитанным на большую силу тока, через устройство аварийного отключения, с обязательным заземлением.

Затем определиться с местом укладки, наметить путь, замерив общую длину. Покупайте кабель только у сертифицированных продавцов с учетом количества фаз, расчетного сечения, способа прокладки. Сходите в магазин с штангенциркулем для уточнения толщины жил и защитных оболочек. Зарубежные производители часто изготавливают сердечники с малым сечением.

Знаете ли вы, что напечатано на оболочке вашего кабеля?

Оболочки кабелей, очевидно, защищают то, что находится внутри кабеля: изоляцию и жилу.

А вы когда-нибудь внимательно рассматривали саму оболочку кабеля? Буквы, цифры и слова, напечатанные там, дают вам всю необходимую информацию о кабеле, если вы умеете их читать.

Надпись на оболочке сообщает, где можно проложить кабель, кто его изготовил и даже насколько легко с ним обращаться (в зависимости от калибра).

Есть вопросы об используемом кабеле? Проконсультируйтесь со своей кабельной оболочкой… в ней есть ответы!

В качестве примера, давайте внимательно рассмотрим легенду оболочки, напечатанную на кабеле REVConnect® категории 6A 10GXW12 компании Belden.

Вот что вы найдете на куртке …

Название производителя (Belden):
Даже если кабель некоторое время лежит на вашем складе, с первого взгляда вы поймете, какая компания его произвела. Эта информация полезна в случае возникновения вопросов или необходимости размещения заказа.

Название продукта (10GXW12):
Знание названия производителя — это шаг в правильном направлении… но, зная название конкретного кабельного продукта, который вы держите в руках, вы сможете легко заказать больше или найти дополнительные информация.

Количество пар (4P):
Видение «4PR», «2PR» и т. д. говорит о количестве пар в кабеле.

Диаметр/AWG (23):
Двузначное число, указанное рядом с количеством пар, соответствует американскому калибру провода или площади поперечного сечения круглого провода (фактически это диаметр). Чем больше число, тем меньше общий диаметр кабеля. В этом случае диаметр кабеля 23 AWG довольно мал (0,25 дюйма), поэтому с ним проще обращаться.

Кабель 10GXW12, например, является самым компактным и легким кабелем категории 6A и самым простым горизонтальным решением категории 6A для обработки, установки и прокладки в вентиляционных камерах.

Справочный номер UL (E108998-BN):
Это ссылочный номер для регистрационного номера UL. Этот номер уникален для каждого производителя и может варьироваться в зависимости от конструкции. В сочетании с другой информацией в строке печати это приведет к листингу кабеля UL.

Маркировка UL (C[UL]US) :
«UL» ранее называлась «Underwriters Laboratories» — глобальная компания по сертификации безопасности. Когда эти две буквы появляются на кабеле, это указывает на знак одобрения UL для этого продукта.

Знак «UL» применяется к продуктам, разработанным и продаваемым в США, которые подходят для электрических сред.

Знак «cUL» применяется к продуктам, разработанным и проданным в Канаде, которые подходят для электрических сред. Кабель с маркировкой «UL» не подходит для использования на канадском рынке.

Ссылочные номера UL всегда должны сопровождаться словом «проверено», чтобы указать, что орган по стандартизации, указанный до того, как он действительно проверил кабель.

Класс материала/степень огнестойкости (CMR-LP):
Когда буквы «C» и «M» встречаются вместе, это означает, что кабель можно использовать в соответствии с Национальным электротехническим кодексом (NEC или NFPA 70).

«CM» обозначает кабель общего назначения; противопожарные нормы не налагают ограничений на типы кабелей в этих приложениях.

В этом примере «CMR» говорит о том, что это вертикальный кабель, предназначенный для предотвращения распространения огня с этажа на этаж.

Вы также можете увидеть «CMP» на маркировке вашей куртки (что указывает на кабель класса «пленум», который ограничивает распространение пламени не более чем на 5 футов). Эти кабели можно использовать в пленумных пространствах (например, над подвесным потолком).

«LP», указанный после «CMR», указывает на то, что кабель сертифицирован для больших пучков в приложениях Power over Ethernet мощностью более 60 Вт. Число, указанное сразу после (0,5 А), указывает на то, что он может поддерживать мощность до 100 Вт без превышения указанных значений температуры.
