Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.
Целесообразность применения кабельных чулок
В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.
Использование подобного технологического приспособления дает ряд преимуществ:
- минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
- снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
- гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
- возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
- высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
- простота установки чулка на кабель и крепления его к протяжке;
- отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Конструктивные особенности чулка
Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.
В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.
Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.
Кабельные чулки для прокладки кабельных линийЧулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности. Читайте также статью: → «Правила электробезопасности».
Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.
Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.
Совет #1. Введение в конструкцию чулка второй петли при прочих равных условиях увеличивает его гибкость, что делает такие чулки предпочтительными при работах на трассах с большим количеством поворотов.
Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

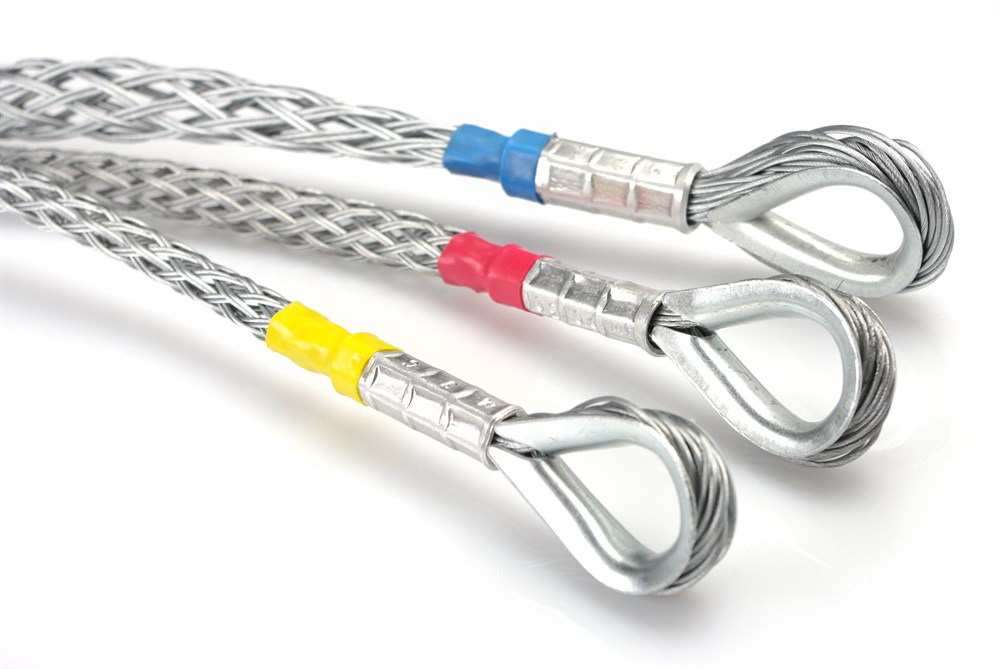

Стандартный кабельный чулокКак действует кабельный чулок
Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.
Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.
Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.
Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.
Основные разновидности кабельных чулок
В зависимости от решаемой задачи целесообразно применение кабельных чулок различных разновидностей. Простейшим вариантом изделия, предназначенным для прокладки кабелей по прямолинейным каналам, является классический чулок с одинарной петлей, часто называемый стандартным или монтажным чулком. Его характерным признаком является то, что один из концов рукава открыт, а на втором сформирована петля для крепления протяжного элемента.
Обычные / удлиненные стандартные кабельные чулки | |||
Тип чулка | Диаметр кабеля, мм | Рабочая длина рукава, мм | Масса, кг |
КЧС 20/1 / КЧС 20/1У | 10 – 19,9 | 900 / 1000 | 0,05/0,07 |
КЧС 30/1 / КЧС 30/1У | 20 – 29,9 | 900 / 1000 | 0,25/0,3 |
КЧС 40/1 / КЧС 40/1У | 30 – 39,9 | 900 / 1250 | 0,3/0,5 |
КЧС 110/1 / КЧС 110/1У | 95 – 109,9 | 1100 / 1500 | 1,8/2,3 |
КЧС 180/1 / КЧС 180/1У | 150 – 181 | 1100 / 1500 | 2,5/3,4 |
Более сложным и эффективным является стандартный чулок с двумя петлями. По сравнению со своим однопетлевым аналогом отличается более высокой гибкостью, что несколько упрощает процесс его установки на кабель.
Двухпетлевые кабельные чулки в обычном и удлиненном исполнении | |||
Артикул | Внешний диаметр кабеля, мм | Длина рукава, мм | Масса, кг |
КЧС 50/2 / КЧС 50/2У | 40 – 50 | 910 / 1010 | 0,5/0,8 |
КЧС 65/2 / КЧС 65/2У | 50 – 65 | “ | 0,9/1,2 |
КЧС 80/2 / КЧС 80/2У | 65 – 80 | 1110 / 1510 | 1,0/1,3 |
КЧС 130/2 / КЧС 130/2У | 110 – 130 | 1120 / 1520 | 1,9/2,4 |
КЧС 150/2 / КЧС 150/2У | 130 – 150,5 | 1130 / 1530 | 2,2/2,8 |
Проходные чулки, называемые также разъемными, имеются в вариантах с одной и двумя петлями и используются в тех случаях, когда решается задача подтягивания кабеля в промежуточной точке трассы. В отличие от всех остальных сплошных или глухих вариантов, данное изделие имеет открытое с обеих сторон исполнение рукава, а сам рукав выполняется разъемным вдоль продольной оси. Разъемный чулок одевается на кабель боковым движением, приведение в рабочее состояние производится соединением краев. Для этого может применяться шнуровка краев сетки стальным тросиком или шнуром из полимерного материала, а также крепление друг к другу продеванием стального штыря.
Разъемные кабельные чулки обычного / удлиненного типов | |||
Марка | Диаметр оболочки кабеля, мм | Используемая длина рукава, мм | Масса, кг |
КЧР 20/2 / КЧР 20/2У | 10 – 20,2 | 903 / 1003 | 0,05/0,07 |
КЧР 30/2 / КЧР 30/2У | 20 – 30,2 | 904 / 1004 | 0,25/0,3 |
КЧР 40/2 / КЧР 40/2У | 30 – 40,2 | 905 / 1255 | 0,3/0,5 |
КЧР 110/2 / КЧР 110/2У | 95 – 110,2 | 901/ 1501 | 1,8/2,3 |
КЧР 180/2 / КЧР 180/2У | 150 – 181,2 | 901/ 1501 | 2,5/3,4 |
Дополнительные разновидности кабельных чулок
К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.
Двухпетлевой вариант стандартного кабельного чулкаТранзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.
Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.
Тройной кабельный чулокТак называемые поддерживающие кабельные чулки используются в двух основных случаях:
- при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
- как средство временной подвески кабеля под потолком или крышей.
С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.
Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.
Подбор кабельного чулка
В процессе подбора кабельного чулка учитываются как характеристики кабеля (диаметр, погонная масса, допустимое тянущее усилие), так и характер кабельной трассы и степень ее заполнения другими кабельными изделиями. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ». Номинальные значения диаметров протягиваемых кабелей задаются в мм и обычно указываются на крепежной втулке протяжного кольца. Рабочий диапазон диаметров обычно укладывается в значения +/- 15-20% от номинального значения.
Чулок с определенным диаметром может иметь обычное и удлиненное исполнение в зависимости от длины рукава, а также изготавливаться из проволоки различного диаметра. Целесообразность применения нескольких вариантов изделия обусловлена свойством наращивания допустимого тягового усилия по мере увеличения длины рукава и диаметра проволоки.
Совет #2. Необходимо строго контролировать соответствие диаметров кабеля и рукава чулка. Нарушение этого правила приводит к сложностям установки (чулок меньшего диаметра) или резкому росту рисков срыва чулка с кабеля при увеличении усилия.
Особенности применения кабельных чулок
В процессе использования кабельных чулок следует придерживаться ряда несложных правил:
- На трассах с поворотами предпочтение следует отдавать двухпетлевым кабельным чулкам, отличающимся большей гибкостью.
- Для протяжки претерминированных кабельных изделий с концевыми муфтами следует использовать разъемные чулки, которые устанавливаются на конец кабеля. Для устранения опасности повреждения концевая муфта дополнительно притягивается липкой лентой к протяжке или прутку УЗК.
- Величина допустимого тянущего усилия чулка должна превышать аналогичный параметр протягиваемого кабеля.
- Кроме кабелей чулки могут использоваться для работы с иными цилиндрическими предметами подходящего для них диаметра.
- Полимерные кабельные чулки предпочтительны при работе в условиях повышенной влажности. Читайте также статью: → «Правила техники безопасности при электромонтажных работах».
Типичные ошибки при работе с кабельными чулками
- Неполное продвижение конца кабеля в рукав сопровождается рисками срыва чулка и повреждения кабеля.
- Кабельный чулок должен устанавливаться только на кабели с подходящим диаметром. Увеличивать диаметр протягиваемого кабеля отрезком шланга или подмоткой липкой лентой не разрешается из-за опасности срыва этих элементов при появлении высоких тянущих усилий.
- Поверхность кабелей с алюминиевой оболочкой при использовании чулка должна обязательно защищаться специальной подающей трубкой.
Оцените качество статьи:
ЧулковЪ |
Основное направление деятельности компании «ЧулковЪ» – выпуск и поставка высококачественных кабельных чулков и дополнительного оборудования, предназначенного для проведения кабельных линий и осуществления работ по электромонтажу. Мы специализируемся на выпуске разных видов чулков для монтажа воздушных электрических линий, кабельных линий связи, СИП и прочих сетей.
Чулки для прокладывания и протяжки кабелей
Монтажный чулок представляет собой специальное приспособление из усиленного оцинкованного троса, предназначенное для захвата кабеля и используемое при проведении работ по прокладыванию проводов разного диаметра. Благодаря чулкам, стало возможным предотвращение повреждений изоляции кабеля и растяжения его в точках захвата. Независимо от типа чулка, все они снабжены специальными петлями, которые облегчают захват кабеля и обеспечивают удобство его укладки в каналы. Изготовлены наши кабельные чулки из высокопрочной стали или специализированной оцинкованной стали методом одинарного, двойного или тройного плетения с алюминиевыми втулками, которые предохраняют их от повреждений об острые концы прокладываемого кабеля.
Так как к прокладке электрических линий выдвигаются повышенные требования по безопасности, то каждый наш захват-чулок по прочностным характеристикам в несколько раз превосходит стандартные.
В зависимости от того, в каких условиях прокладывается кабель, чулки могут быть:
- стандартными, оснащенные одной или двумя петлями;
- разъемными с одной или двумя петлями;
- тройными;
- боковыми для временного захвата провода;
- транзитными для соединения отдельных частей кабеля.
Оборудование для прокладки кабеля
Компания «ЧулковЪ» предлагает к поставке необходимое дополнительное оборудование и принадлежности, без которых качественная и надежная прокладка кабеля будет неосуществима: ролики для разматывания кабеля с барабанов, телеги, разные виды домкратов, оборудование для сматывания и разматывания кабелей.
Ролики для размотки барабана
Данное оборудование представляет собой компактные и достаточно надежные устройства, предназначенные для уменьшения усилий при сматывании кабеля с катушки, снижения нагрузки на кабель и уменьшения тягового усилия при воздушной или подземной прокладке кабельных линий.
Кабельные тележки
Для перевозки кабельных барабанов, для крепежа и плавного перемещения кабеля к источнику питания для кранов, талей и прочего навесного электрооборудования предназначаются кабельные тележки.
Домкраты и ролики
Основным предназначением кабельных домкратов является помощь в прокладывании кабелей и проводов различных типоразмеров, для удержания их на весу и для смотки. Данные устройства, независимо от системы подъема: винтовая или гидравлическая, имеют грузоподъемность от 2 до 20 тонн. С применением кабельных домкратов протяжка кабеля будет проходить в разы легче и быстрее. Мы выпускаем домкраты, оснащенные тормозами, что позволяет контролировать вращение барабана с кабелем, домкраты с усиленным каркасом и поджимные башмаки, предназначенные для надежной фиксации оси барабана.
Кабельные ролики
Благодаря данным устройствам, стали возможными формирование маршрута для прокладки кабелей, облегченная их протяжка через повороты и упрощенное соединение кабельных лотков. Наша компания предлагает линейные ролики для прокладывания кабеля в канавах в прямом направлении и под углом, подвесные ролики для протяжки кабеля по воздуху, ролики для выпуска кабеля, которые монтируются перед барабаном в одном направлении с кабелем, ролики для ввода проводов в трубу и пр.
Устройства для сматывания кабеля, отдающие стойки
Данное оборудование для сматывания и разматывания кабеля или провода с барабанов и бухт читается пассивными устройствами грузоподъемность до 5 тонн, которые предназначены для установки и размотки кабельных барабанов.
Наша главная цель – выпуск качественной и надежной перемоточной продукции и электромонтажного оборудования!
При этом мы нацелены на выпуск и продвижение новых видов продукции!
Что такое кабельный чулок и для чего он используется | Tze1.ru — всё об электромонтаже
Кабельный чулок – простой и полезный инструмент, который упрощает прокладку кабеля. Из этой статьи вы узнаете подробности о кабельных чулках: какими они бывают и как их используют.
Зачем нужен кабельный чулок
Кабельный чулок – плетеное устройство из металлических тросов, предназначенное для протяжки кабеля с помощью УЗК. Кабельный чулок надевается на кабель и присоединяется к устройству закладки кабеля (УЗК).
С помощью УЗК можно протягивать кабель через трубы, каналы, шахты. Для этого пруток УЗК вставляется в один конец канала или трубы и проталкивается до второго конца с помощью размоточной катушки. Затем к концу прутка прикрепляется кабель и протягивается назад.
Монтер протягивает кабель с помощью УЗККабель к прутку можно прикрепить разными способами: используется изолента, гвозди, связывание проволокой. Кабельный чулок – альтернатива этим способам. Он позволяет прикрепить кабель к прутку одним движением. При этом кабель не повреждается, а снять с него чулок можно за секунду.
Как работает кабельный чулок
Кабельный чулок состоит из оплетки и одной или нескольких проушин или петель на конце. Проушина нужна для крепления кабеля с надетым чулком к прутку УЗК.
Чулок крепится к прутку с помощью проушиныОплетка устроена так, что самостоятельно затягивается и прочно удерживает кабель при тянущем движении со стороны проушины. Быстро снять чулок можно, если стягивать его с обратной от проушины стороны.
Кабельный чулокКакие бывают кабельные чулки
Кабельные чулки классифицируются по трем признакам: диаметру, количеству проушин и конструкции.
На рынке есть кабельные чулки для кабеля диаметром от 10 мм до 140 мм. Выбирать кабельный чулок нужно с учетом диаметра кабеля, с которым вы будете работать.
Кабельный чулок большого диаметраЕсть кабельные чулки с одной или двумя проушинами. Чулки с двумя проушинами используются для работы с кабелем большого диаметра, а также для работы в сложных условиях. Они обеспечивают более надежное крепление кабеля с прутком УЗК. Также количество проушин отличается в зависимости от конструкции чулка.
Кабельный чулок с двумя проушинамиПо конструкции выделяют следующие виды кабельных чулок:
- Концевые. Имеют одну проушину. Фиксируют кабель с одной стороны.
- Сквозные. С двумя проушинами. Через чулок этого типа можно продеть кабель насквозь.
- Транзитный. Не имеет проушин, применяется для соединения двух кабелей при прокладке.
- Захватный. С двумя проушинами. Не надевается на кабель, а оборачивается вокруг него. Благодаря этому чулок можно быстро прикрепить к любому участку кабеля.
Как работать с кабельным чулком
Чтобы присоединить кабель к прутку УЗК, наденьте кабельный чулок на кабель. При выборе чулка подходящего диаметра это делается быстро и без усилий.
Как отмечалось выше, натянутый чулок невозможно снять с кабеля со стороны проушины.
Зато чулок легко снимается с противоположной от проушины стороны.
Когда чулок надет на кабель, вы можете присоединить его к прутку УЗК с помощью проушины. После этого можно протягивать провод через канал.
Читайте также: Как проложить кабель на дачном участке
Заключение
С помощью кабельного чулка можно быстро и надежно прикрепить кабель к прутку УЗК. Это значительно ускоряет работу монтера при протягивании кабеля через шахты и каналы. Кабельные чулки нужно выбирать по диаметру кабеля. В большинстве случаев подойдет концевой чулок
Кабельный чулок — это специальное приспособление для работы по прокладке кабеля различного диаметра. Чулки кабельные предназначены для протяжки кабеля под землёй в траншее и монтажа воздушных линий электропередач с использованием СИП и голого провода.
Стандартные кабельные чулки с одной петлей Стандартные кабельные чулки с одной петлей применяются для захвата кабеля с торца при поведении работ по протяжке кабеля. Чулки для прокладки кабеля выполнены из стального оцинкованного троса двойного плетения, что обеспечивает им высокую прочность и устойчивость к коррозии, а также эластичность для удобства установки на кабеле.
Стандартные кабельные чулки с двумя петлями Стандартные кабельные чулки с двумя петлями предназначены для временного захвата кабеля с торца при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок для протяжки кабеля имеет две петли с коушами для соединения с тяговым тросом лебедки. Однородное распределение нагрузки по всей площади захвата кабельного чулка с 2 петлями препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки. Рукав кабельного чулка с 2 петлями сплетен из стального оцинкованного троса особым образом, что обеспечивает изделию необходимую эластичность при креплении и само затягивание при его натяжении.
Разъемные (проходные) кабельные чулки с одной петлей Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем его протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть также использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Разъемные (проходные) кабельные чулки с двумя петлями
Разъемные (проходные) кабельные чулки с двумя петлями предназначены для временного захвата кабеля в любом месте на всем его протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть также использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Тройные кабельные чулки: Тройные кабельные чулки предназначены для временного захвата одновременно трех кабелей при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок состоит из трех отдельных кабельных чулков объединенных одной единой петлей для соединения с тяговым тросом. Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки. Чулок для трех кабелей изготовлен из стального оцинкованного троса.
Транзитные (соединительные) кабельные чулки Транзитные кабельные чулки предназначены для замены существующей кабельной проводки на новую. Использование данных чулков позволяет осуществить замену старого кабеля на новый, достаточно просто, без применения вспомогательных средств. Новый кабель при помощи транзитного чулка крепится к заменяемому кабелю и при вытяжке старого кабеля одновременно происходит затяжка нового. Также транзитные чулки можно использовать при замене тросов у подъёмных кранов и других механизмов. Кабельные чулки выполнены из прочной оцинкованной стали и рассчитаны на кабель среднего диаметра.
Монтажные чулки для СИП Монтажные чулки предназначены для захвата пучка СИП4, СИП2, СИП3 при его раскатке по монтажным роликам.
Гибкая петля и эластичное плетение монтажного чулка обеспечивают беспрепятственное прохождение провода по раскаточным роликам и его надежный захват. Монтажные чулки для СИП выполнены из стального оцинкованного троса высокой прочности. Для подбора соответствующего монтажного чулка необходим внешний диаметр пучка СИП.
Чулки для ВЛ 110-750кВ, грозотроса, ОКГТ
Чулки кабельные для воздушных линий электропередач предназначены для временного захвата кабеля, провода или грозозащитного троса, ОКГТ. Чулки состоят из трех частей: одинарного, двойного и тройного плетения благодаря которому достигается наибольшая прочность, надежность и равномерность распределения нагрузки по всей длине чулка. Гибкая петля и эластичное плетение чулка обеспечивают беспрепятственное прохождение провода по раскаточным роликам и его надежный захват. Головные зажимы чулок выполнены из стального оцинкованного троса.
Поддерживающие кабельные чулки с одной петлей Поддерживающие кабельные чулки с одной петлей применяются для подвеса любого типа кабеля, провода или троса на кронштейнах. Поддерживающие чулки оснащены одной гибкой петлей для подвеса и изготовлены из стального оцинкованного троса.
Поддерживающие кабельные чулки с двумя петлями
Поддерживающие разъемные кабельные чулки с двумя петлями
С более полным ассортиментом чулков и другого инструмента для монтажа кабеля можно ознакомиться по ссылке. target=»_blank» > |
Боковые кабельные чулки с одной петлей
Скидка 10% при первом заказе от 10 тыс. руб!
Кабельный чулок боковой с одной петлей предназначен для временного захвата кабеля с боку, недалеко от торца кабеля, при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации.
Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
На странице: 50255075100
Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Модель (А -> Я)Модель (Я -> А)
Кабельный чулок боковой с одной петлей предназначен . .
от 2490 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1300 pуб.
Кабельный чулок боковой с одной петлей предназначен для &..
от 1750 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1490 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1200 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 2100 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 2750 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 2300 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1390 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1950 pуб.
Кабельный чулок боковой с одной петлей предназначен ..
от 1590 pуб.
Захват и крепление кабеля при втягивании
Выберите страну
Выберите регион
Выберите город
Для того чтобы гарантированно не повредить кабель при втягивании, нужно иметь целый ряд приспособлений. Строго говоря, для успешного выполнения работ их наличие не является ни необходимым (если сильно постараться, то всю работу можно осуществить и без них, хотя и с большим риском повредить кабель), ни достаточным (поскольку без опыта и аккуратности все равно не обойтись). Однако речь идет не о том, как можно (вдруг и на этот раз получится?), а о том, как следует. Итак, для начала мы поговорим о правильном креплении кабеля и используемых для этого приспособлениях.
Захват кабеля может выполняться несколькими способами: непосредственно за несущий элемент кабеля, за фиксируемый на кабеле наконечник и с помощью кабельного чулка. Выбор конкретного способа зависит от многих факторов: назначения и вида кабеля (оптическое волокно, металлический), наличия в кабеле несущего (силового) элемента (троса или волокна из кевлара) и его характеристик, внешнего диаметра кабеля, внешней изоляции и брони, числа и параметров жил и их изоляции. Особые подходы требуются в случаях, когда ведется укладка гибких кабельных каналов или пучка из нескольких кабелей.
НЕПОСРЕДСТВЕННЫЙ ЗАХВАТ
Непосредственный захват за несущий элемент представляет собой наиболее простой способ, не требующий никаких особых приспособлений. Кабель разделывается на длину до 300 мм до несущего элемента (металлического троса или волокна). Затем из него изготавливается петля для последующего крепления троса. Фиксация петли выполняется липкой лентой (для волокна), бандажом из стальной отожженной проволоки или опрессованной втулкой (для металлического троса). Окончание кабеля защищают бандажом из липкой ленты в несколько слоев с перекрытием не менее чем на половину ширины ленты. Именно такой способ чаще всего и используется отечественными специалистами. Однако он годится лишь в том случае, если прикладываемое усилие невелико, т. е. для небольших отрезков тонких кабелей. Способ имеет много недостатков. Прежде всего — это возможность некачественной фиксации петли или смещения несущего элемента относительно кабеля. И решить эту проблему без специальных приспособлений сложно.
ТЯГОВЫЕ КЛЕЩИ
Для захвата металлических кабелей или тросов можно использовать тяговые клещи. Этот простой инструмент надежно фиксирует кабель, но из-за больших габаритов не годится для втягивания кабеля в канализацию. Хотя конструкция клещей и позволяет осуществлять захват за промежуточную точку, но при этом клещи повреждают кабель. Поэтому этот способ хорош лишь в двух случаях: во-первых, для фиксации силовых кабелей, тяговых тросов и металлических несущих элементов телекоммуникационных кабелей при укладке кабеля; во-вторых, для захвата поврежденных кабелей при их удалении из каналов.
НАКОНЕЧНИКИ
Для крепления кабеля используются одноразовые (опрессовываемые) и многоразовые (разборные) наконечники. Этот способ достаточно удобен, но применять его нужно весьма осмотрительно — он подходит не для любых кабелей.
Одноразовые наконечники представляют собой полый стакан из мягкого металла, который надевается на кабель и опрессовывается с помощью ручного гидравлического пресса. После втягивания такой наконечник обрезается и выбрасывается вместе с небольшой частью кабеля. Такой способ захвата годится для металлических кабелей любой конструкции или бронированных волоконно-оптических кабелей. Он может применяться и для волоконно-оптического кабеля без брони, но с несущим элементом в виде металлического троса. Способ позволяет захватить как один, так и несколько (даже различных) кабелей одновременно. Естественно, что размер наконечника должен соответствовать размеру фиксируемого кабеля или пучка. Если требуется зафиксировать кабель, в котором большую часть сечения составляют рыхлые изоляционные материалы, или полимерную защитную трубу, то они предварительно уплотняются металлическим стержнем. Недостаток способа состоит в том, что качественная опрессовка может быть выполнена только ручным гидравлическим прессом, который и стоит недешево, и весит немало.
Многоразовые наконечники свободны от указанного недостатка, так как механизм фиксации кабеля основан на более простых принципах. Еще одно достоинство этих устройств — после втягивания кабеля наконечник разбирается и снова готов к использованию. На практике применяется несколько видов таких наконечников. Самый распространенный из них обеспечивает фиксацию с помощью клина, который вгоняется в торец кабеля. Однако наконечники данного вида годятся только для кабелей с металлическими жилами (причем металл должен занимать большую часть сечения кабеля) и совершенно не подходят для оптического волокна и пучков кабелей.
Еще одна разновидность многоразовых наконечников обеспечивает захват кабелей с металлическими жилами или кабелей с металлическим несущим элементом (стальным тросом) с помощью зажима «под винт». Следует отметить, что при фиксации несущего элемента переход между наконечником и кабелем должен быть обязательно защищен бандажом из липкой ленты. Способ прост, но пригоден лишь для кабелей с небольшим внешним диаметром, когда прикладываемое усилие невелико.
Еще один вид многоразовых наконечников служит для захвата защитных полимерных труб, втягиваемых в каналы кабельной канализации. Эти наконечники имеют наружную коническую поверхность с резьбой и фиксируются на трубе за счет ввинчивания.
КАБЕЛЬНЫЕ ЧУЛКИ
Однако самым удобным, самым надежным и самым безопасным способом захвата кабеля является кабельный чулок. Его конструкция удивительно проста. Кабельный чулок представляет собой плетеный рукав, изготовленный из металлической проволоки или полимерных волокон различной толщины. Принцип его работы не менее прост — при приложении продольного усилия рукав растягивается в длину и уменьшается в диаметре, надежно фиксируя кабель. Несмотря на кажущуюся сомнительность этого способа, он позволяет одинаково надежно фиксировать в широком диапазоне тяговых сил (от сотен килограмм до десятков тонн) одиночные кабели или пучки кабелей любой конструкции, тросы или полимерные трубы, совершенно не повреждая место захвата. Последнее особенно ценно, так как только кабельный чулок обеспечивает захват кабеля в любом месте, а не только за его конец. А это означает, что лишь кабельный чулок позволяет фиксировать кабель за промежуточную точку при втягивании больших отрезков. Именно поэтому этот способ чаще всего применяется за рубежом для укладки телекоммуникационных кабелей.
Как уже упоминалось, основным элементом кабельного чулка является рукав. Материал, из которого он изготовлен, и его длина в основном и определяют тяговое усилие. Чулки из полимерного трикотажа или сплетенные из полимерных нитей пригодны лишь при незначительных усилиях втягивания. Тяжелые работы выполняют с помощью чулков из металлической проволоки с одинарным, двойным или даже тройным плетением. Разумеется, допустимое усилие зависит и от длины чулка (чем он длиннее, тем усилие выше).
Существует два основных вида чулок: сплошные (глухие) или разъемные (сквозные). Первые позволяют захватывать кабель за его конец, вторые — за промежуточную точку, так как они могут надеваться на кабель сбоку, а не с торца. В зависимости от конструкции разъемного чулка, его соединение вокруг кабеля выполняется полимерным шнуром, с помощью которого чулок «зашнуровывается», или проволочным штифтом, который вставляется в проволочные петли чулка по месту разъема. Тяговое ухо в большинстве чулок выполняется в виде обычной петли из мягкого троса. Однако в сплошных чулках тяговое ухо может быть дополнено металлическим конусом для защиты торца кабеля от повреждения или встроенным вертлюгом для предотвращения скручивания. Особая разновидность сплошного чулка — соединительный — он не имеет тягового уха и используется при замене одного кабеля другим за одну операцию — чулок соединяет старый и новый кабели между собой.
Следует отметить, что надежность фиксации кабеля зависит от правильности выбора кабельного чулка. Первое, что следует сделать, учитывая стоящие перед вами задачи, — выбрать его конструкцию (модель). Обычно каждая модель выпускается в нескольких модификациях, отличающихся рабочим диаметром чулка (от 3 до 200 мм). Конкретная его величина определяется, исходя из внешнего диаметра укладываемого кабеля или пучка. Следует отметить, что каждый чулок может применяться в некотором диапазоне рабочих диаметров. Расхождение между максимально и минимально возможным диаметром фиксируемого кабеля обычно составляет 30—50% для размеров чулка до 20 мм и 15—30% для размеров свыше 20 мм. Если надежность фиксации кабеля необходимо повысить, чулок фиксируется на кабеле металлическими хомутами.
Кабельный чулок для протяжки кабеля
В соответствии с ГОСТ 50889-96 под кабельным чулком понимают приспособление, которое надевается на кабель с целью облегчения его последующего затягивания вручную в соответствующий трубопровод. Наличие такого захвата для протяжки кабеля облегчает также поддержку многожильных его исполнений (и любых других удлинённых предметов цилиндрической формы) при их прокладке в открытых желобах или воздуховодах, а также при устранении возможных неисправностей перед стыковкой.
Устройство
Кабельные чулки — инструмент многократного использования. По нормам они должны изготавливаться из высокопрочного оцинкованного или нержавеющего троса. Существуют и тканые варианты этих изделий.
Виды кабельных чулков определяются характером кабелей, предназначенных для линий низкого, среднего или высокого напряжения. Для надёжного закрепления кабельные чулки снабжаются петельным захватом. Изделия с петлёй предназначены для вариантов со сложной протяжкой кабеля, для которых необходимо повышенное тяговое усилие. Петля закрепляется непосредственно к концам кабеля. Если кабельная линия не только длинная, но и периодически изменяет направление прокладки, то, кроме кабельных чулков целесообразно использовать ещё и кабельные ролики.
Различают проходные и непроходные изделия. Первые предназначены для захвата и удерживания кабеля, вторые – только для захвата.
Последовательность выбора
Типоразмер кабельного чулка в основном зависит от:
- Номинального напряжения кабельной линии.
- Конструкции петли.
- Наибольшей тяговой нагрузки во время прокладки.
- Условий прокладки кабеля (открытая, закрытая, над- или подземная и т.д.).
За рубежом для классификации типоразмеров кабельных чулков используется специальный параметр операционного риска, который измеряется в единицах FOS. Он относится к минимальной разрывной нагрузке на изделие.
В сопроводительном сертификате ориентировочная разрывная нагрузка всегда указывается, но она применима только к новым изделиям, и поэтому при повторном применении кабельного чулка подлежит уточнению.
Низко- и средневольтные кабельные чулки рекомендуется применять при напряжениях до 32 кВ, средневольтные – до 130…160 кВ, высоковольтные – для остальных видов кабелей.
Подбор типоразмера кабельного чулка «на глазок« чреват многочисленными рисками, поскольку масса погонного метра кабеля, его сечение и протяжённость укладки постоянно меняются.
Для верного выбора рекомендуется учитывать следующие дополнительные характеристики:
- Размер сечения и протяжённости захватываемой части кабеля.
- Стабильность положения кабеля при захвате.
- Ожидаемая трасса прокладки с учётом возможных препятствий.
- Состояние кабельного чулков (устанавливается по количеству разорванных или повреждённых нитей, которых не должно быть более трёх на погонный метр).
- Пригодность и совместимость используемого навесного оборудования.
- Внешние условия прокладки.
Безопасность применения
Кабельные чулки в России не относятся к сертифицируемой продукции, поэтому при визуальной оценке их работоспособности допускаются 20%-ные отклонения от разрывной нагрузки.
Перед применением следует устранять возможные перекрутки кабеля, которые приводят к возрастанию тягового усилия. Для этих ситуаций используется специальное исполнение кабельного чулка – с устройством поворотной шарнирной тяги (в этом случае крутящий момент снижается). Поскольку кабельный чулок лишь незначительно увеличивает общий диаметр кабеля, то изделия можно использовать и при замене старого кабеля на новый. Для этого две ручки устанавливают в положение «спина к спине» со сплошной связью или поворачивают приспособление между захватами.
Чтобы предотвратить вытягивание кабеля лебёдкой, когда контроль за тяговым усилием затруднён, кабельный чулок с шарниром применяют для соединения двух частей кабеля между собой. В этом случае обязателен динамометр, которым можно определить фактическое натяжение. Без этого непосредственное протягивание кабелей механическими средствами не допускается.
виды, инструкция, как сделать своими руками
Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает выполнение строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала используются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.
Целостность применения кабельных чулок
В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим способом для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.
Использование подобного технологического приспособления дает ряд преимуществ:
- минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
- снижение рисков кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
- гарантии отсутствия повреждений токопроводящих, так как принцип действия чулка жилка не предполагает непосредственную передачу на них тянущего усилия;
- возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
- высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
- простота установки чулка на кабель и крепления его к протяжке;
- отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилия, заметно превышающие разрывные усилия типового протягиваемого кабеля.
Конструктивные особенности чулка
Конструкция кабельного чулка в любой его форме исполнения отличается предельной простотой, а ее общие принципы использования ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рук и петли, которые являются его главными составными частями.
В качестве чулка используется гибкая оплетка, которая выполнена в виде рукава различных основ плотности. Для увеличения прочности крепления к кабелю выполняется достаточно длинным (от нескольких десятков сантиметров и заканчивая двумя метрами).По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.
Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.
Кабельные чулки для прокладки кабельных линийЧулки, изготовленные из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности. Читайте также статью: → «Правила электробезопасности».
Стандартное кольцо служит для протяжки, обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочего диаметра кабеля. С целью использования дополнительной цветной пластиковая гильза.
Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты.На петле некоторых видов протяжек с целью увеличения удобства крепления предусмотрена установка гайки для резьбовой части наконечника протяжки напрямую или через переходник.
Совет №1. Введение в конструкцию чулка второй петли при прочих равных условиях увеличивает его гибкость, что делает такие чулки предпочтительными при работах на трассах с большим количеством поворотов.
Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в ином. Несмотря на большую конструкцию, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно соблюдение технологии прокладки.
Стандартный кабельный чулокКак работает кабельный чулок
Перед установкой на кабель давления на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усиливается за второй конец слегка осаживается на оболочке.К кольцу крепится конец протяжки или прутка УЗК, первоначального проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.
Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)Начальное усилие фиксации обеспечивается силой трения, обеспечивающей после принудительного растягивания чулка на кабель или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилий сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.
Замечательным свойством кабельного чулка удерживает равномерное распределение усилий руки по достаточно большой площади защищает кабельный сердечник от повреждений и препятствует сползанию рукава в процессе работы.
Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля.Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.
004 Основные разновидности кабельных чулок В зависимости от решаемой задачи применения кабельных чулок различных разновидностей. Простейшим интерфейсом, предназначенным для прокладки кабелей по прямолинейному каналу, классический чулок с одинарной петлей, часто называемый стандартным или монтажным чулком. Его характерным признаком является то, что один из концов рукава открыт, а на втором сформирована петля для крепления протяжного элемента.
Обычные / удлиненные стандартные кабельные чулки Тип чулка Диаметр кабеля, мм Рабочая длина рукава, мм Масса, кг КЧС 20/1 / КЧС 20 / 1У 10 — 19,9 900/1000 0,05 / 0,07 КЧС 30/1 / КЧС 30 / 1У 20 — 29,9 900/1000 0,25 / 0,3 КЧС 40/1 / КЧС 40 / 1У 30 — 39,9 900/1250 0,3 / 0,5 КЧС 110/1 / КЧС 110 / 1У 95 — 109,9 1100/1500 1,8 / 2,3 КЧС 180/1 / КЧС 180 / 1У 150 — 181 1100/1500 2,5 / 3,4
Более сложным и эффективным является стандартный чулок с двумя петлями.По сравнению со своим однопетлевым аналогом отличается более высокой гибкости, что несколько упрощает процесс установки на кабель.
Двухпетлевые кабельные чулки в обычном и удлиненном исполнении Артикул Внешний диаметр кабеля, мм Длина рукава, мм Масса, КЧС 50/2 / КЧС 50 / 2У 40-50 910/1010 0,5 / 0,8 КЧС 65/2 / КЧС 65 / 2У 50-65 “ 0,9 / 1,2 КЧС 80/2 / КЧС 80 / 2У 65-80 1110/1510 1,0 / 1,3 КЧС 130/2 / КЧС 130 / 2У 110-130 1120/1520 1,9 / 2,4 КЧС 150/2 / КЧС 150 / 2У 130 — 150,5 1130/1530 2,2 / 2,8
Проходные чулки, называемые также разъемными, имеются в вариантах с одними двумя петлями, используются в тех случаях, когда решается проблема подтягивания кабеля в про межуточной точки трассы. В отличие от всех остальных сплошных или глухих вариантов, данное изделие имеет открытое с обеих сторон исполнение рукава, а сам рукав выполняется разъемным вдоль продольной оси. Разъемный чулок одевается на кабель боковым движением, приведение в рабочее состояние производится соединением краев. Для этого может быть шнуровка краев сетки стальным тросиком или шнуром из полимерного материала, а также крепление к другу продеванием стального штыря.
Разъемные кабельные чулки обычного / удлиненного типа Марка Диаметр кабеля, мм Используемая длина рукава, мм Масса, кг КЧР 20/2 / КЧР 20 / 2У 10-20,2 903/1003 0,05 / 0,07 КЧР 30/2 / КЧР 30 / 2У 20-30,2 904/1004 0,25 / 0,3 КЧР 40/2 / КЧР 40 / 2У 30-40,2 905/1255 0,3 / 0,5 КЧР 110/2 / КЧР 110 / 2У 95 — 110,2 901/1501 1,8 / 2,3 КЧР 180/2 / КЧР 180 / 2У 150 — 181,2 901/1501 2 , 5 / 3,4
Дополнительные варианты кабельных чулок
ифических задач и встречаются на практике достаточно редко.
Двухпетлевой вариант стандартного кабельного чулка Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель функции функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случаев превышающая 1 м..
Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Стильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по соединению кабеля.
Тройной кабельный чулок Так называемые поддерживающие кабельные чулки используются в двух основных случаях:
- при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
- как средство временной подвески кабеля под потолком или крышей.
С учетом особенностей фокусных областей применения данной разновидности достаточно часто имеют двухпетлевое исполнение.
Малые кабельные чулки на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.
Подбор кабельного чулка
В процессе подбора кабельного чулка учитываются характеристики кабеля (диаметр, погонная масса, допустимое тянущее усилие), так и характер кабельной трассы и степень ее заполнения другими данными изделиями. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ». Номинальные диаметры диаметра протягиваемых кабелей задаются в мм и обычно указываются на крепежной втулке протяжного кольца. Рабочий диапазон диаметров обычно укладывается в значения +/- 15-20% от номинального значения.
Чулок определенного диаметра может иметь обычное и удлиненное исполнение в зависимости от длины рукава, а также изготавливаться из проволоки различного диаметра. Целлюлозно-гибкие варианты использования гибкости возможного тягового усилия по мере увеличения длины рукава и диаметра проволоки.
Совет № 2. Необходимо строго контролировать диаметр кабеля и рукава чулка. Нарушение этого правила приводит к сложностям установки (чулок меньшего диаметра) или резкому риску срыва чулка с кабеля при увеличении усилий.
Применение кабельных чулок
Использование кабельных чулок следует придерживаться ряда несложных правил:
- На трассах с поворотами предпочтение следует отдавать двухпетлевым кабельным чулкам, отличающимся большей гибкостью.
- Для протяжки претерминированных кабельных изделий с концевыми муфтами следует использовать разъемные чулки, которые устанавливаются на конец кабеля. Для устранения опасности повреждения концевая муфта дополнительно притягивается липкой лентой к протяжке или прутку УЗК.
- Величина допустимого тянущего усилия чулка должна иметь аналогичный параметр протягиваемого кабеля.
- Предупреждения и кабельные чулки Карьера для работы с иными цилиндрическими предметами подходящего для них диаметра.
- Полимерные кабельные чулки предпочтительны при работе в условиях влажной среды. Читайте также статью: → «Правила техники при электромонтажных работах».
Типичные при работе с гибкими чулками
- Неполное продвижение конца кабеля в рукав сопровождается рисками срыва чулка и повреждения кабеля.
- Кабельный чулок должен устанавливаться только на кабели с подходящим диаметром. Увеличенный диаметр протягиваемого кабеля отрезком шланга или подмоткой липкой лентой не разрешается из-за опасности срыва этих элементов при появлении высоких тянущих усилий.
- Поверхность кабеля с алюминиевой оболочкой при чулке должна обязательно защищаться под специальной трубкой.
Оцените качество статьи:
Производство кабельных чулков для прокладки кабеля.Чулки кабельные монтажные, с одной петлей, с двумя петлями, проходные кабельные чулки
Кабельный чулок — это специальное приспособление для работы по прокладке кабеля различного диаметра.
Чулки кабельные предназначены для протяжки кабеля под землёй в траншее и монтаж воздушных линий электропередач с использованием СИП и голого провода.
Стандартные кабельные чулки с одной петлей
Стандартные кабельные чулки с одной петлей применяются для захвата кабеля с торца при поведении работ по протяжке кабеля. Чулки для прокладки кабеля выполнены из стального оцинкованного троса двойного плетения, что обеспечивает высокую прочность и устойчивость к коррозии, а также эластичность для удобства установки на кабеле.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
КЧС20 / 1 Кабельный чулок стандартный, ⌀10-20мм, L = 900мм, 1 петля 7,5
15
0,150
КЧС30 / 1 Кабельный чулок стандартный, ⌀20-30мм, L = 900мм, 1 петля 15
30
0,250
КЧС40 / 1 Кабельный чулок стандартный, ⌀30-40мм, L = 900мм, 1 петля 25
50
0,300
КЧС50 / 1 Кабельный чулок стандартный, ⌀40-50мм, L = 900мм, 1 петля 25
50
0,500
КЧС65 / 1 Кабельный чулок стандартный, ⌀50-65мм, L = 900мм, 1 петля 40
80
0,900
КЧС80 / 1 Кабельный чулок стандартный, ⌀65-80мм, L = 900мм, 1 петля 50
100
1 000
КЧС95 / 1 Кабельный чулок стандартный, ⌀80-95мм, L = 900мм, 1 петля 50
100
1,500
КЧС110 / 1 Кабельный чулок стандартный, ⌀95-110мм, L = 900мм, 1 петля 65
130
1,800
КЧС130 / 1 Кабельный чулок стандартный, ⌀110-130мм, L = 900мм, 1 петля 65
130
2 000
КЧС150 / 1 Кабельный чулок стандартный, ⌀130-150мм, L = 900мм, 1 петля 80
160
2,200
КЧС180 / 1 Кабельный чулок стандартный, ⌀150-180мм, L = 900мм, 1 петля 80
160
2,500
Стандартные кабельные чулки с одной петлей, у длинные
КЧС20 / 1У Кабельный чулок стандартный, ⌀10-20мм, L = 1000мм, 1 петля 7,5
15
0,070
КЧС30 / 1У Кабельный чулок стандартный, ⌀20-30мм, L = 1000мм, 1 петля 15
30
0,300
КЧС40 / 1У Кабельный чулок стандартный, ⌀30-40мм, L = 1250мм, 1 петля 25
50
0,500
КЧС50 / 1У Кабельный чулок стандартный, ⌀40-50мм, L = 1250мм, 1 петля 25
50
0,800
КЧС65 / 1У Кабельный чулок стандартный, ⌀50-65мм, L = 1500мм, 1 петля 40
80
1,200
КЧС80 / 1У Кабельный чулок стандартный, ⌀65-80мм, L = 1500мм, 1 петля 50
100
1,300
КЧС95 / 1У Кабельный чулок стандартный, ⌀80-95мм, L = 1500мм, 1 петля 50
100
2 100
КЧС110 / 1У Кабельный чулок стандартный, ⌀95-110мм, L = 1500мм, 1 петля 65
130
2 300
КЧС130 / 1У Кабельный чулок стандартный, ⌀110-130мм, L = 1500мм, 1 петля 65
130
2,600
КЧС150 / 1У Кабельный чулок стандартный, ⌀130-150мм, L = 1500мм, 1 петля 80
160
2,800
КЧС180 / 1У Кабельный чулок стандартный, ⌀150-180мм, L = 1500мм, 1 петля 80
160
3 400
Стандартные кабельные чулки с двумя петлями
Стандартные кабельные чулки с двумя петлями предназначены для временного захвата кабеля с торца при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок для протяжки кабеля имеет две петли с коушами для соединения с тяговым тросом лебедки. Однородное распределение нагрузки по всей площади захвата кабельного чулка с 2 петлями повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Рукав кабельного чулка с 2 петлями сплетен из стального оцинкованного троса особым образом, что обеспечивает изделию эластичность при креплении и само затягивание при его натяжении.
Модель
Наименование, диаметр кабеля, д лина захватной части, мм
Нагрузка, кН
Вес, кг
Рабочая
Разрушающая
КЧС20 / 2 Кабельный чулок стандартный, ⌀10-20мм, L = 900мм, 2 петли 7,5
15
0,100
КЧС30 / 2 Кабельный чулок стандартный, ⌀20-30мм, L = 900мм, 2 петли 15
30
0,300
КЧС40 / 2 Кабельный чулок стандартный, ⌀30-40мм, L = 900мм, 2 петли 25
50
0,350
КЧС50 / 2 Кабельный чулок стандартный, ⌀40-50мм, L = 900мм, 2 петли 25
50
0,600
КЧС65 / 2 Кабельный чулок стандартный, ⌀50-65мм, L = 900мм, 2 петли 40
80
0,950
КЧС80 / 2 Кабельный чулок стандартный, ⌀65-80мм, L = 900мм, 2 петли 50
100
1,100
КЧС95 / 2 Кабельный чулок стандартный, ⌀80-95мм, L = 900мм, 2 петли 50
100
1,600
КЧС110 / 2 Кабельный чулок стандартный, ⌀95-110мм, L = 900мм, 2 петли 65
130
1 900
КЧС130 / 2 Кабельный чулок стандартный, ⌀110-130мм, L = 900мм, 2 петли 65
130
2 100
КЧС150 / 2 Кабельный чулок стандартный, ⌀130-150мм, L = 900мм, 2 петли 80
160
2 300
КЧС180 / 2 Кабельный чулок стандартный, ⌀150-180мм, L = 900мм, 2 петли 80
160
2,700
КЧС20 / 2У Кабельный чулок стандартный, ⌀10-20мм, L = 1000мм, 2 петли 7,5
15
0,100
КЧС30 / 2У Кабельный чулок стандартный, ⌀20-30мм, L = 1000мм, 2 петли 15
30
0,350
КЧС40 / 2У Кабельный чулок стандартный, ⌀30-40мм, L = 1250мм, 2 петли 25
50
0,600
КЧС50 / 2У Кабельный чулок стандартный, ⌀40-50мм, L = 1250мм, 2 петли 25
50
0,900
КЧС65 / 2У Кабельный чулок стандартный, ⌀50-65мм, L = 1500мм, 2 петли 40
80
1,300
КЧС80 / 2У Кабельный чулок стандартный, ⌀65-80мм, L = 1500мм, 2 петли 50
100
1,400
КЧС95 / 2У Кабельный чулок стандартный, ⌀80-95мм, L = 1500мм, 2 петли 50
100
2,200
КЧС110 / 2У Кабельный чулок стандартный, ⌀95-110мм, L = 1500мм, 2 петли 65
130
2,400
КЧС130 / 2У Кабельный чулок стандартный, ⌀110-130мм, L = 1500мм, 2 петли 65
130
2,700
КЧС150 / 2У Кабельный чулок стандартный, ⌀130-150мм, L = 1500мм, 2 петли 80
160
2 900
КЧС180 / 2У Кабельный чулок стандартный, ⌀150-180мм, L = 1500мм, 2 петли 80
160
3,500
Разъемные (проходные) кабельные чулки с одной петлей
Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем протяжении его проведения при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг КЧР20 / 1 Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 900мм, 1 петля 7,5
15
0,050 КЧР30 / 1 Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 900мм, 1 петля 15
30
0,250 КЧР40 / 1 Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 900мм, 1 петля 25
50
0,300 КЧР50 / 1 Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 900мм, 1 петля 25
50
0,500 КЧР65 / 1 Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 900мм, 1 петля 40
80
0,900 КЧР80 / 1 Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 900мм, 1 петля 50
100
1 000 КЧР95 / 1 Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 900мм, 1 петля 50
100
1,500 КЧР110 / 1 Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 900мм, 1 петля 65
130
1,800 КЧР130 / 1 Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 900мм, 1 петля 65
130
2 000 КЧР150 / 1 Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 900мм, 1 петля 80
160
2,200 КЧР180 / 1 Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 900мм, 1 петля 80
160
2 500 КЧР20 / 1У Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 1000мм, 1 петля 7,5
15
0,070 КЧР30 / 1У Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 1000мм, 1 петля 15
30
0,300 КЧР40 / 1У Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 1250мм, 1 петля 25
50
0,500 КЧР50 / 1У Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 1250мм, 1 петля 25
50
0,800 КЧР65 / 1У Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 1500мм, 1 петля 40
80
1,200 КЧР80 / 1У Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 1500мм, 1 петля 50
100
1,300 КЧР95 / 1У Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 1500мм, 1 петля 50
100
2 100 КЧР110 / 1У Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 1500мм, 1 петля 65
130
2 300 КЧР130 / 1У Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 1500мм, 1 петля 65
130
2,600 КЧР150 / 1У Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 1500мм, 1 петля 80
160
2 800 КЧР180 / 1У Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 1500мм, 1 петля 80
160
3 400
Разъемные (проходные) кабельные чулки с двумя петлями
Разъемные (проходные) кабельные чулки с двумя петлями предназначены для временного захвата кабеля в любом месте на всем протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
КЧР20 / 2 Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 900мм, 2 петли 7,5
15
0,100 КЧР30 / 2 Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 900мм, 2 петли 15
30
0,300 КЧР40 / 2 Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 900мм, 2 петли 25
50
0,350 КЧР50 / 2 Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 900мм, 2 петли 25
50
0,600 КЧР65 / 2 Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 900мм, 2 петли 40
80
0,950 КЧР80 / 2 Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 900мм, 2 петли 50
100
1,100 КЧР95 / 2 Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 900мм, 2 петли 50
100
1,600 КЧР110 / 2 Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 900мм, 2 петли 65
130
1 900 КЧР130 / 2 Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 900мм, 2 петли 65
130
2 100 КЧР150 / 2 Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 900мм, 2 петли 80
160
2 300 КЧР180 / 2 Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 900мм, 2 петли 80
160
2,700 КЧР20 / 2У Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 1000мм, 2 петли 7,5
15
0,100 КЧР30 / 2У Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 1000мм, 2 петли 15
30
0,400 КЧР40 / 2У Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 1250мм, 2 петли 25
50
0,650 КЧР50 / 2У Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 1250мм, 2 петли 25
50
1 000 КЧР65 / 2У Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 1500мм, 2 петли 40
80
1,300 КЧР80 / 2У Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 1500мм, 2 петли 50
100
1,400 КЧР95 / 2У Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 1500мм, 2 петли 50
100
2,200 КЧР110 / 2У Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 1500мм, 2 петли 65
130
2,400 КЧР130 / 2У Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 1500мм, 2 петли 65
130
2,700 КЧР150 / 2У Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 1500мм, 2 петли 80
160
2 900 КЧР180 / 2У Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 1500мм, 2 петли 80
160
3,500
Тройные кабельные чулки :
Тройные кабельные чулки предназначены для временного захвата одновременно трех проводов при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок состоит из трех отдельных кабельных чулков, объединенных одной единой петлей для соединения с тяговым тросом. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Чулок для трех кабелей изготовлен из стального оцинкованного троса.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, г
КЧ20 / 3 Тройной кабельный чулок для 3х кабелей, ⌀10-20мм, L = 1000мм, 1 петля 7,5
15
0,850 КЧ30 / 3 Тройной кабельный чулок для 3х кабелей, ⌀20-30мм, L = 1000мм, 1 петля 15
30
1 000 КЧ40 / 3 Тройной кабельный чулок для 3х кабелей, ⌀30-40мм, L = 1250мм, 1 петля 25
50
1,500 КЧ50 / 3 Тройной кабельный чулок для 3х кабелей, ⌀40-50мм, L = 1250мм, 1 петля 25
50
2 000 КЧ65 / 3 Тройной кабельный чулок для 3х кабелей, ⌀50-65мм, L = 1250мм, 1 петля 40
80
2,400
Транзитные (соединительные) кабельные чулки
Транзитные кабельные чулки предназначены для замены существующей кабельной проводки на новую. Использование данных чулков позволяет осуществить замену старого кабеля на новый, достаточно просто, без применения вспомогательных средств. Новый кабель при помощи транзитного чулка крепится к заменяемому кабелю и прияжке старого кабеля одновременно происходит затяжка нового кабеля. Также транзитные чулки можно использовать при замене тросов у подъёмных кранов и других механизмов. Кабельные чулки выполнены из прочной оцинкованной стали и рассчитаны на кабель среднего диаметра.
Модель Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
КЧТ20 Транзитный (соединительный) кабельный чулок, ⌀10-20мм, L = 1500мм 7,5
15
0,150 КЧТ30 Транзитный (соединительный) кабельный чулок, ⌀20-30мм, L = 1500мм 15
30
0,300 КЧТ40 Транзитный (соединительный) кабельный чулок, ⌀30-40мм, L = 2000мм 25
50
0,500 КЧТ50 Транзитный (соединительный) кабельный чулок, ⌀40-50мм, L = 2000мм 25
50
0,600 КЧТ65 Транзитный (соединительный) кабельный чулок, ⌀50-65мм, L = 2500мм 40
80
0,700 КЧТ80 Транзитный (соединительный) кабельный чулок, ⌀65-80мм, L = 2500мм 50
100
0,800 КЧТ95 Транзитный (соединительный) кабельный чулок, ⌀80-95мм, L = 2500мм 50
100
1 000
Монтажные чулки для СИП
Монтажные чулки предназначены для захвата пучка СИП4, СИП2, СИП3 при его раскатке по монтажным роликам.
Гибкая петля и эластичное плетение монтажного чулка обеспечивает беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
ные чулки для СИП выполнены из стального оцинкованного троса прочности прочности.
Для подбора соответствующего монтажного чулка необходим внешний диаметр пучка СИП.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
ЧМ20
Чулок монтажный ⌀ 10-20 мм, L = 900 мм, 1 петля
7,5
15
0,150
ЧМ30
Чулок монтажный ⌀ 20-30 мм, L = 900 мм, 1 петля
15
30
0,350
ЧМ40
Чулок монтажный ⌀ 30-40 мм, L = 900 мм, 1 петля
25
50
0,650
ЧМ50
Чулок монтажный ⌀ 40-50 мм, L = 900 мм, 1 петля
25
50
0,750
ЧМ65
Чулок монтажный ⌀ 50-65 мм, L = 900 мм, 1 петля
40
80
0,850
Чулки для ВЛ 110-750кВ, грозотроса, ОКГТ
Чулки кабельные для воздушных линий электропередач предназначены для временного захвата кабеля, провода или грозозащитного троса, ОКГТ.
Чулки состоят из трех частей: одинарного, двойного и тройного плетения благодаря достижению наибольшей прочности, надежности и равномерности распределения нагрузки по всей длине чулка.
Гибкая петля и эластичное плетение чулка обеспечивает беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
Головные зажимы чулок выполнены из стального оцинкованного троса.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
КЧГ17
Кабельный чулок для ВЛ ⌀ 8-17 мм, L = 1100 мм, 1 петля 15
30
0,7
Поддерживающие кабельные чулки с одной петлей
Поддерживающие кабельные чулки с одной петлей применяются для подвеса любого типа кабеля, провода или троса на кронштейнах.
Поддерживающие чулки одной гибкой петлей для подвеса и изготовлены из стального оцинкованного троса.
Модель
Наименование, диаметр кабеля, длина захватной части, мм
Рабочая нагрузка, кН
Разрушающая нагрузка, кН
Вес, кг
КЧП10 / 1
Поддерживающий кабельный чулок, d 6-10мм, L = 300мм, 1 петля
0. 4
0,8
0,1
КЧП20 / 1
Поддерживающий кабельный чулок, d10-20мм, L = 400мм, 1 петля
7,5
15
0,15
КЧП30 / 1
Поддерживающий кабельный чулок, d20-30мм, L = 500мм, 1 петля
15
30
0.3
КЧП40 / 1
Поддерживающий кабельный чулок, d30-40мм, L = 600мм, 1 петля
25
50
0,45
КЧП50 / 1
Поддерживающий кабельный чулок, d40-50мм, L = 600мм, 1 петля
25
50
0. 5
КЧП65 / 1
Поддерживающий кабельный чулок, d50-65мм, L = 700мм, 1 петля
40
80
0,65
КЧП80 / 1
Поддерживающий кабельный чулок, d65-80мм, L = 800мм, 1 петля
50
100
0,8
КЧП95 / 1
Поддерживающий кабельный чулок, d80-95мм, L = 900мм, 1 петля
50
100
0,95
Поддерживающие кабельные чулки с двумя петлями
Поддерживающие разъемные кабельные чулки с двумя петлями
С более полным ассортиментом чулков и другого монтажного кабеля можно ознакомиться по ссылке. target = «_ blank»>
Кабельные чулки и устройства закладки кабеля
Код Приспособления для прокладки кабеля 59450 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 4,5 мм, длина 50 м 59460 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 4,5 мм, длина 60 м 59660 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 6 мм, длина 60 м 59680 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 6 мм, длина 80 м 59980 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 9 мм, длина 80 м 59910 Устройство закладки кабеля на вращающемся барабане , стеклопруток ø 9 мм, длина 100 м 59101 Уст ройство закладки кабеля на вращающемся барабане, стеклопруток ø 11 мм, длина 150 м 59102 Устройство закладки кабеля на вращающемся барабане, стеклопруток ø 11 мм, длина 200 м 59103 Устройство закладки кабеля на вращающемся барабане , стеклопруток ø 11 мм, длина 250 м 59509 Кабельный чулок с резьбовым наконечником, ø 6-9 мм, резьба М5 59519 Кабельный чулок с резьбовым наконечником, ø 6-9 мм, резьба М6 59512 Кабельный чулок с резьбовым наконечником, ø 9-12 мм, резьба М5 59522 Кабельный чулок с резьбовым наконечником, ø 9-12 мм, резьба М6 59715 Кабельный чулок с петлей, ø 10-15 мм 59720 Кабельный чулок с петлей, ø 15-20 мм 59730 К абельный чулок с петлей, ø 20-30 мм 59740 Кабельный чулок с петлей, ø 30-40 мм 59750 Кабельный чулок с петлей, ø 40-50 мм 59765 Кабельный чулок с петлей, ø 50-65 мм 59780 Кабельный чулок с петлей, ø 65-80 мм 59795 Кабельный чулок с петлей, ø 80-95 мм 59701 Кабельный чулок с петлей, ø 95-110 мм 59703 Кабельный чулок с петлей, ø 110-130 мм
Кабельный чулок для протяжки кабеля
В соответствии с ГОСТ 50889-96 под кабельным чулком понимают приспособление, которое надевается на кабель с облегчением его последующего затягивания вручную в соответствующий трубопровод. Наличие такого захвата для протяжки облегчает поддержку многожильных его исполнений (и любых других удлиненных предметов цилиндрической формы) при их прокладке в открытых желобах или воздуховодах, а также при устранении неисправности перед стыковкой.
Устройство
Кабельные чулки — инструмент многократного использования. По нормам они должны изготавливаться из высокопрочного оцинкованного или нержавеющего троса. Существуют и тканые варианты этих изделий.
Виды кабельных чулков определяется характером кабеля, предназначенных для линий низкого, среднего или высокого напряжения. Для надёжного закрепления кабельные чулки снабжаются петельным захватом. Изделия с петлёй предназначены для вариантов со сложной протяжкой кабеля, для которых необходимо повышенное тяговое усилие. Петля закрепляется непосредственно к концам кабеля. Если кабельная линия не только длинная, но и периодически изменяет направление прокладки, то, кроме кабельных чулков, целесообразно использовать ещё и кабельные ролики.
Различают проходные и непроходные изделия. Первые предназначены для захвата удержания иивания кабеля, вторые — только для захвата.
Последовательность выбора
Типоразмер кабельного чулка в основном зависит от:
- Номинального напряжения кабельной линии.
- Конструкции петли.
- На большей тяговой нагрузке во время прокладки.
- Условий прокладки кабеля (открытая, закрытая, над- или подземная и т.д.).
За рубежом типоразмеров кабельных чулков используется специальный параметр операционного риска, который измеряется в единицах FOS. Он относится к минимальной разрывной нагрузке на изделие.
В сопроводительном сертификате ориентировочная разрывная нагрузка всегда указывается, но она применима только к новым изделиям, и поэтому при повторном применении кабельного чулка подлежит уточнению.
Низко- и средневольтные кабельные чулки рекомендуется применять при напряжении до 32 кВ, средневольтные — до 130… 160 кВ, высоковольтные — для остальных видов кабелей.
Подбор типоразмера кабельного чулка «на глазок» с многочисленными рисками, поскольку масса погонного метра кабеля, его сечение и протяжённость укладки постоянно меняются.
Для верного выбора рекомендуется следующие дополнительные характеристики:
- Размер сечения и протяжённости захватываемой части кабеля.
- Стабильность положения кабеля при захвате.
- Ожидаемая трасса прокладки с учётом препятствий.
- Состояние кабельного чулков (установленных по количеству разорванных или поврежденных нитей, которые не должны быть более трёх на погонный метр).
- Пригодность и совместимость используемого навесного оборудования.
- Внешние условия прокладки.
Безопасность применения
Кабельные чулки в России не относятся к сертифицируемой продукции, поэтому при визуальной оценке их работоспособности допускаются 20% -ные отклонения от разрывной нагрузки.
Перед применением следует устранять возможные перекрутки кабеля, которые приводят к возрастанию тягового усилия. Для этих случаев используется специальное исполнение кабельного чулка — с поворотной шарнирной тяги (в этом случае крутящий момент снижается). Кабельный чулок лишь незначительно увеличивает диаметр кабеля, можно использовать и при замене старого кабеля на новый. Для этого две ручки устанавливают в положение «спина к спине» со сплошной связью или поворачивают приспособление между захватами.
Чтобы предотвратить вытягивание кабеля лебёдкой, когда контроль за тяговым усилием затруднён, кабельный чулок с шарниром применяется для соединения двух частей кабеля между собой. В этом случае обязателен динамометр, которому можно определить фактическое натяжение. Без этого непосредственного протягивания кабелей механическими средствами не допускает.
Чулок для кабеля — быстрый монтаж любой кабельной сети
При прокладке коммуникационных сетей применяются разные технологии захвата кабеля. Однако в последнее время наиболее востребованным является кабельный чулок.
Монтаж кабельных линий — непростая работа. Ее можно значительно облегчить, если использовать специальные приспособления для захвата провода. Например, протяжной элемент особого плетения, изготовленный из оцинкованной стали высокой прочности, с петлей на конце для фиксации троса или лебедки. Иными словами — чулок для кабеля . За счет гибкости и эластичности он удобен в использовании, благодаря доступной стоимости обеспечивается оптимальным для разных типов кабелей.
Правила применения
Основное предназначение этого протяжного элемента — захват кабеля при прокладке трассы в земле и воздушных линий. Когда чулок растягивается в продольном направлении, то он сильно сжимается, т. е. создается эффект самозатягивания. Это позволяет надежно зафиксировать кабель и исключить его соскальзывание. Разрезано равномерно, что кабельная оболочка не повреждается. Для снятия чулка достаточно ослабить давление на оболочку и уменьшить силу трения, что достигается путем открытого конца приспособления по направлению к петле (зоне обреза кабеля).
Преимущества использования чулка-захвата:
- экономия времени;
- безопасная протяжка кабеля;
- повышение качества кабельных линий;
- снижение трудоемкости работ по монтажу.
Кабельные чулки купить можно для протяжки различного кабеля:
- оптоволоконного;
- электрокабеля;
- канатов;
- шлангов и др.
Чулок-захват просто незаменим, если провода нужно протянуть через кабель-каналы в труднодоступных местах.Использование приспособлений облегчает процесс и позволяет сократить время монтажа.
Основные виды монтажных чулок:
- Классические. Используется в том случае, если кабель прокладывается по прямолинейным каналам. Один конец у протяжного элемента, на другом — петля открыт.
- Разъемные. Применяются, когда необходимо подтянуть кабель в промежуточной точке трассы. Рукав имеет открытое исполнение, т. е. надевается на провод сбоку и затем его края шнуруются.
- Соединительные. Позволяют соединить два кабеля, когда они протягиваются последовательно.
Есть и другие разновидности протяжных элементов. Выбираются они с учетом поставленной задачи.
Использование монтажного чулка при прокладывании кабельных линий — это реальная возможность быстро и безопасно размотать кабель, получив без особых надежных коммуникационных систем.
Кабельные чулки для протяжки высоковольтного кабеля
Выберите страну
Выберите регион
Выберите город
Данные кабельные чулки предназначены для протяжки кабеля на высоковольтных столбах.
Прокладка кабеля на высоте предъявляет особые требования к технике безопасности, поэтому данные кабельные чулки выполнены с большим запасом прочности, в три превосходящего запас прочности стандартных кабельных чулков.
Все чулки выполнены из очень гибкого усиленного 19-ти жильного, стального «троса». Благодаря этому чулок выдерживает большие нагрузки и тем не менее менее таким же гибким гибким надёжным захватом кабеля. Алюминиевые втулки предохраняют кабельный чулок от повреждений об острые концы кабеля.
Кабельные вспомогательные устройства, состоящие из нескольких скрученных «тросов», наиболее гибкими и позволяют протягивать кабель при помощи лебёдки, без проходя по дополнительным роликам.
Широкий ассортимент чулков охватывает все основные кабели, используемые при прокладке высоковольтных линий электропередач.
Кабельные чулки для протяжки высоковольтного кабеля с составной петлёй
Кабельные чулки выполнены из прочной оцинкованной стали.На чулках нанесена цветная маркировка.
Диаметр кабеля, мм Максимально допустимая нагрузка, кН Нагрузка при протяжке, кН Длина рабочей части, мм Вес, г Артикул 6,0 — 10,9
(фиолетовый) 22,1 6,0 600 0,35 108338 11,0 — 15,9
(зелёный) 45. 3 12,0 980 0,45 108339 16,0 — 22,9
(желтый) 78,5 24,5 1200 0,70 108340 23,0 — 36,0
(серый) 117,2 34,0 1200 1.60 108341 28,0 — 36,0
(красный) 147,2 49,0 1400 1,80 108342
Кабельные чулки для протяжки высоковольтного кабеля с прессованной петлёй
Кабельные чулки выполнены из прочной оцинкованной стали. Чулки установлены защитными алюминиевыми втулками.
Диаметр кабеля, мм Максимально допустимая нагрузка, кН Нагрузка при протяжке, кН Длина рабочей части, мм Вес, г Артикул 6–13 22. 5 7,5 700 0,20 108330 12-19 33,8 11,2 825 0,40 108331 19-25 55,4 18,4 1050 0,80 108332 25–23 95.5 31,8 1300 1,46 108333 32 — 38 120,0 40,0 1500 1,90 108334 38-48 120,0 40,0 1900 2,10 108335 48 — 63 150. 0 50,0 1900 2,20 108336
Артикул Код по Каталогу Наименование 108338 Кабельные чулки для протяжек высоковольтные кабины 108339 высоковольтные кабины 108339 высоковольтные кабины 108340 Кабельные чулки для протяжки высоковольтного кабе 108341 Кабельные чулки для протяжки высоковольтного кабе 108342 Кабельные чулки для протяжки высоковольтного кабе 74 высоковольтного кабе74
чулки для протяжки высоковольтного кабел
108331 Кабельные чулки для протяжки высоковольтного кабеля 108332 Кабельные чулки для протяжки высоковольтного кабел 9007 5 108333 Кабельные чулки для протяжки высоковольтного кабела 108334 Кабельные чулки для протяжки высоковольтного кабеля 108335 Кабельные чулки для протяжки высоковольтного кабела чулки для протяжки высоковольтного кабел
Кабельный чулок: разновидности, как использовать
При протяжке силового кабеля под землей необходимы характерные навыки и специальные приспособления. Очень важный инструмент в данном процессе является кабельный чулок. С его помощью можно качественно проложить электрическую сеть, а также эксплуатировать его как захватывающее устройство.
Кабельный чулок Принцип действия данного приспособления заключается в натягивании его на группу электрических сетей, фиксируя их к направляющему тросу. Основным преимуществом данного механизма является исключение возможности обрыва электропровода при его использовании.
Кабельный чулок — разновидности
В настоящее время выпускают различные виды данного устройства:
- Классические приборы с одинарной петлей.Такой инструмент используется для протягивания кабеля и захватывание его с торца. Приспособление произведено на основе двойного троса, сделанного из стали.
- Стандартные приспособления с парой петель. Это устройство более эластичное, потому что удобно в применении и используется практически в каждой процедуре растяжки.
- Проходные устройства с петлей. Данный механизм используется при растяжке кабеля в различных местах во время протяжки электропровода.
- Разъемные чулки с парой петель.Используются на случай неосуществимости фиксации устройства за окончание кабеля.
- Переносные приспособления. С использованием такого вида присоединяются отдельные проводники.
Изготавливают еще некоторые виды приспособлений: тройные механизмы, боковые инструменты, а также устройства для кабеля, имеющего небольшой размер.
Что делать, если человека ударило током? Это должен знать каждый!
Боковые и тройные кабельные чулки
Боковой механизм применют для протягивания электропровода.Кабель, который при производстве необходимо захватить, может просунуться целиком, и петля будет располагаться на боку. При этом происходит смещение тяговой нагрузки от конца кабеля. Его рукав выполнен из оцинкованного троса, сделанного из стали. Вследствие двойного плетения троса приспособление имеет хорошую прочность и стойкость к нагрузкам.
Несколько кабельных чулков Устройство тройного типа используется для захватывания разом трех электропроводов, имеющего сечение от 10 — 65мм.При этом захват происходит с конца при производстве робот по прокладыванию электролиний в колодцах, скважинах, трубах кабельной сигнализации.
Этот механизм имеет три одиночных чулка, сгруппированные одним тяговым тросом. Устройство устройства произведено из оцинкованного троса, сделанного из стали двойного плетения, это дает механизму нужную гибкость при производстве и затягивании при растяжении.
Благодаря данным конструктивным особенностям тройные чулки обладают большой износостойкостью и выдерживают большие нагрузки при разрыве.
Кабельный чулок — правила использования
Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.
В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление.Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее легкостью можно вытащить обратно.
Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.
Кабельный чулок своими руками
В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего улучшения работы с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трехметровой проволоки, если сечение кабеля меньше, то проволока желательно выбирать меньшим диаметром.
Кабельный чулок усиленный Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы.Расчет длины проволоки берется также в соответствии с сечением электропроводки.
Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.
Далее проволока присоединяется к торцу электропровода и производит обмотку оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производит обмотка проволоки на кабель.
Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягиванияровода диаметром в 4 сантиметра должна быть от 60 до 80 сантров.
На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.
У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.
Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.
Для улучшения конструкции кабельного чулка так же используется воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.
Совет № 2. Необходимо строго контролировать диаметр кабеля и рукава чулка. Нарушение этого правила приводит к сложностям установки (чулок меньшего диаметра) или резкому риску срыва чулка с кабеля при увеличении усилий.
Производство кабельных чулков для прокладки кабеля.Чулки кабельные монтажные, с одной петлей, с двумя петлями, проходные кабельные чулки
Кабельный чулок — это специальное приспособление для работы по прокладке кабеля различного диаметра.
Чулки кабельные предназначены для протяжки кабеля под землёй в траншее и монтаж воздушных линий электропередач с использованием СИП и голого провода.
Стандартные кабельные чулки с одной петлей
Стандартные кабельные чулки с одной петлей применяются для захвата кабеля с торца при поведении работ по протяжке кабеля. Чулки для прокладки кабеля выполнены из стального оцинкованного троса двойного плетения, что обеспечивает высокую прочность и устойчивость к коррозии, а также эластичность для удобства установки на кабеле.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧС20 / 1 | Кабельный чулок стандартный, ⌀10-20мм, L = 900мм, 1 петля | 7,5 | 15 | 0,150 |
КЧС30 / 1 | Кабельный чулок стандартный, ⌀20-30мм, L = 900мм, 1 петля | 15 | 30 | 0,250 |
КЧС40 / 1 | Кабельный чулок стандартный, ⌀30-40мм, L = 900мм, 1 петля | 25 | 50 | 0,300 |
КЧС50 / 1 | Кабельный чулок стандартный, ⌀40-50мм, L = 900мм, 1 петля | 25 | 50 | 0,500 |
КЧС65 / 1 | Кабельный чулок стандартный, ⌀50-65мм, L = 900мм, 1 петля | 40 | 80 | 0,900 |
КЧС80 / 1 | Кабельный чулок стандартный, ⌀65-80мм, L = 900мм, 1 петля | 50 | 100 | 1 000 |
КЧС95 / 1 | Кабельный чулок стандартный, ⌀80-95мм, L = 900мм, 1 петля | 50 | 100 | 1,500 |
КЧС110 / 1 | Кабельный чулок стандартный, ⌀95-110мм, L = 900мм, 1 петля | 65 | 130 | 1,800 |
КЧС130 / 1 | Кабельный чулок стандартный, ⌀110-130мм, L = 900мм, 1 петля | 65 | 130 | 2 000 |
КЧС150 / 1 | Кабельный чулок стандартный, ⌀130-150мм, L = 900мм, 1 петля | 80 | 160 | 2,200 |
КЧС180 / 1 | Кабельный чулок стандартный, ⌀150-180мм, L = 900мм, 1 петля | 80 | 160 | 2,500 |
Стандартные кабельные чулки с одной петлей, у длинные | ||||
КЧС20 / 1У | Кабельный чулок стандартный, ⌀10-20мм, L = 1000мм, 1 петля | 7,5 | 15 | 0,070 |
КЧС30 / 1У | Кабельный чулок стандартный, ⌀20-30мм, L = 1000мм, 1 петля | 15 | 30 | 0,300 |
КЧС40 / 1У | Кабельный чулок стандартный, ⌀30-40мм, L = 1250мм, 1 петля | 25 | 50 | 0,500 |
КЧС50 / 1У | Кабельный чулок стандартный, ⌀40-50мм, L = 1250мм, 1 петля | 25 | 50 | 0,800 |
КЧС65 / 1У | Кабельный чулок стандартный, ⌀50-65мм, L = 1500мм, 1 петля | 40 | 80 | 1,200 |
КЧС80 / 1У | Кабельный чулок стандартный, ⌀65-80мм, L = 1500мм, 1 петля | 50 | 100 | 1,300 |
КЧС95 / 1У | Кабельный чулок стандартный, ⌀80-95мм, L = 1500мм, 1 петля | 50 | 100 | 2 100 |
КЧС110 / 1У | Кабельный чулок стандартный, ⌀95-110мм, L = 1500мм, 1 петля | 65 | 130 | 2 300 |
КЧС130 / 1У | Кабельный чулок стандартный, ⌀110-130мм, L = 1500мм, 1 петля | 65 | 130 | 2,600 |
КЧС150 / 1У | Кабельный чулок стандартный, ⌀130-150мм, L = 1500мм, 1 петля | 80 | 160 | 2,800 |
КЧС180 / 1У | Кабельный чулок стандартный, ⌀150-180мм, L = 1500мм, 1 петля | 80 | 160 | 3 400 |
Стандартные кабельные чулки с двумя петлями
Стандартные кабельные чулки с двумя петлями предназначены для временного захвата кабеля с торца при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок для протяжки кабеля имеет две петли с коушами для соединения с тяговым тросом лебедки. Однородное распределение нагрузки по всей площади захвата кабельного чулка с 2 петлями повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Рукав кабельного чулка с 2 петлями сплетен из стального оцинкованного троса особым образом, что обеспечивает изделию эластичность при креплении и само затягивание при его натяжении.
Модель | Наименование, диаметр кабеля, д лина захватной части, мм | Нагрузка, кН | Вес, кг | |
Рабочая | Разрушающая | |||
КЧС20 / 2 | Кабельный чулок стандартный, ⌀10-20мм, L = 900мм, 2 петли | 7,5 | 15 | 0,100 |
КЧС30 / 2 | Кабельный чулок стандартный, ⌀20-30мм, L = 900мм, 2 петли | 15 | 30 | 0,300 |
КЧС40 / 2 | Кабельный чулок стандартный, ⌀30-40мм, L = 900мм, 2 петли | 25 | 50 | 0,350 |
КЧС50 / 2 | Кабельный чулок стандартный, ⌀40-50мм, L = 900мм, 2 петли | 25 | 50 | 0,600 |
КЧС65 / 2 | Кабельный чулок стандартный, ⌀50-65мм, L = 900мм, 2 петли | 40 | 80 | 0,950 |
КЧС80 / 2 | Кабельный чулок стандартный, ⌀65-80мм, L = 900мм, 2 петли | 50 | 100 | 1,100 |
КЧС95 / 2 | Кабельный чулок стандартный, ⌀80-95мм, L = 900мм, 2 петли | 50 | 100 | 1,600 |
КЧС110 / 2 | Кабельный чулок стандартный, ⌀95-110мм, L = 900мм, 2 петли | 65 | 130 | 1 900 |
КЧС130 / 2 | Кабельный чулок стандартный, ⌀110-130мм, L = 900мм, 2 петли | 65 | 130 | 2 100 |
КЧС150 / 2 | Кабельный чулок стандартный, ⌀130-150мм, L = 900мм, 2 петли | 80 | 160 | 2 300 |
КЧС180 / 2 | Кабельный чулок стандартный, ⌀150-180мм, L = 900мм, 2 петли | 80 | 160 | 2,700 |
КЧС20 / 2У | Кабельный чулок стандартный, ⌀10-20мм, L = 1000мм, 2 петли | 7,5 | 15 | 0,100 |
КЧС30 / 2У | Кабельный чулок стандартный, ⌀20-30мм, L = 1000мм, 2 петли | 15 | 30 | 0,350 |
КЧС40 / 2У | Кабельный чулок стандартный, ⌀30-40мм, L = 1250мм, 2 петли | 25 | 50 | 0,600 |
КЧС50 / 2У | Кабельный чулок стандартный, ⌀40-50мм, L = 1250мм, 2 петли | 25 | 50 | 0,900 |
КЧС65 / 2У | Кабельный чулок стандартный, ⌀50-65мм, L = 1500мм, 2 петли | 40 | 80 | 1,300 |
КЧС80 / 2У | Кабельный чулок стандартный, ⌀65-80мм, L = 1500мм, 2 петли | 50 | 100 | 1,400 |
КЧС95 / 2У | Кабельный чулок стандартный, ⌀80-95мм, L = 1500мм, 2 петли | 50 | 100 | 2,200 |
КЧС110 / 2У | Кабельный чулок стандартный, ⌀95-110мм, L = 1500мм, 2 петли | 65 | 130 | 2,400 |
КЧС130 / 2У | Кабельный чулок стандартный, ⌀110-130мм, L = 1500мм, 2 петли | 65 | 130 | 2,700 |
КЧС150 / 2У | Кабельный чулок стандартный, ⌀130-150мм, L = 1500мм, 2 петли | 80 | 160 | 2 900 |
КЧС180 / 2У | Кабельный чулок стандартный, ⌀150-180мм, L = 1500мм, 2 петли | 80 | 160 | 3,500 |
Разъемные (проходные) кабельные чулки с одной петлей
Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем протяжении его проведения при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧР20 / 1 | Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 900мм, 1 петля | 7,5 | 15 | 0,050 |
КЧР30 / 1 | Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 900мм, 1 петля | 15 | 30 | 0,250 |
КЧР40 / 1 | Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 900мм, 1 петля | 25 | 50 | 0,300 |
КЧР50 / 1 | Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 900мм, 1 петля | 25 | 50 | 0,500 |
КЧР65 / 1 | Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 900мм, 1 петля | 40 | 80 | 0,900 |
КЧР80 / 1 | Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 900мм, 1 петля | 50 | 100 | 1 000 |
КЧР95 / 1 | Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 900мм, 1 петля | 50 | 100 | 1,500 |
КЧР110 / 1 | Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 900мм, 1 петля | 65 | 130 | 1,800 |
КЧР130 / 1 | Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 900мм, 1 петля | 65 | 130 | 2 000 |
КЧР150 / 1 | Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 900мм, 1 петля | 80 | 160 | 2,200 |
КЧР180 / 1 | Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 900мм, 1 петля | 80 | 160 | 2 500 |
КЧР20 / 1У | Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 1000мм, 1 петля | 7,5 | 15 | 0,070 |
КЧР30 / 1У | Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 1000мм, 1 петля | 15 | 30 | 0,300 |
КЧР40 / 1У | Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 1250мм, 1 петля | 25 | 50 | 0,500 |
КЧР50 / 1У | Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 1250мм, 1 петля | 25 | 50 | 0,800 |
КЧР65 / 1У | Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 1500мм, 1 петля | 40 | 80 | 1,200 |
КЧР80 / 1У | Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 1500мм, 1 петля | 50 | 100 | 1,300 |
КЧР95 / 1У | Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 1500мм, 1 петля | 50 | 100 | 2 100 |
КЧР110 / 1У | Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 1500мм, 1 петля | 65 | 130 | 2 300 |
КЧР130 / 1У | Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 1500мм, 1 петля | 65 | 130 | 2,600 |
КЧР150 / 1У | Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 1500мм, 1 петля | 80 | 160 | 2 800 |
КЧР180 / 1У | Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 1500мм, 1 петля | 80 | 160 | 3 400 |
Разъемные (проходные) кабельные чулки с двумя петлями
Разъемные (проходные) кабельные чулки с двумя петлями предназначены для временного захвата кабеля в любом месте на всем протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧР20 / 2 | Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 900мм, 2 петли | 7,5 | 15 | 0,100 |
КЧР30 / 2 | Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 900мм, 2 петли | 15 | 30 | 0,300 |
КЧР40 / 2 | Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 900мм, 2 петли | 25 | 50 | 0,350 |
КЧР50 / 2 | Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 900мм, 2 петли | 25 | 50 | 0,600 |
КЧР65 / 2 | Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 900мм, 2 петли | 40 | 80 | 0,950 |
КЧР80 / 2 | Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 900мм, 2 петли | 50 | 100 | 1,100 |
КЧР95 / 2 | Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 900мм, 2 петли | 50 | 100 | 1,600 |
КЧР110 / 2 | Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 900мм, 2 петли | 65 | 130 | 1 900 |
КЧР130 / 2 | Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 900мм, 2 петли | 65 | 130 | 2 100 |
КЧР150 / 2 | Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 900мм, 2 петли | 80 | 160 | 2 300 |
КЧР180 / 2 | Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 900мм, 2 петли | 80 | 160 | 2,700 |
КЧР20 / 2У | Разъемный (проходной) кабельный чулок, ⌀10-20мм, L = 1000мм, 2 петли | 7,5 | 15 | 0,100 |
КЧР30 / 2У | Разъемный (проходной) кабельный чулок, ⌀20-30мм, L = 1000мм, 2 петли | 15 | 30 | 0,400 |
КЧР40 / 2У | Разъемный (проходной) кабельный чулок, ⌀30-40мм, L = 1250мм, 2 петли | 25 | 50 | 0,650 |
КЧР50 / 2У | Разъемный (проходной) кабельный чулок, ⌀40-50мм, L = 1250мм, 2 петли | 25 | 50 | 1 000 |
КЧР65 / 2У | Разъемный (проходной) кабельный чулок, ⌀50-65мм, L = 1500мм, 2 петли | 40 | 80 | 1,300 |
КЧР80 / 2У | Разъемный (проходной) кабельный чулок, ⌀65-80мм, L = 1500мм, 2 петли | 50 | 100 | 1,400 |
КЧР95 / 2У | Разъемный (проходной) кабельный чулок, ⌀80-95мм, L = 1500мм, 2 петли | 50 | 100 | 2,200 |
КЧР110 / 2У | Разъемный (проходной) кабельный чулок, ⌀95-110мм, L = 1500мм, 2 петли | 65 | 130 | 2,400 |
КЧР130 / 2У | Разъемный (проходной) кабельный чулок, ⌀110-130мм, L = 1500мм, 2 петли | 65 | 130 | 2,700 |
КЧР150 / 2У | Разъемный (проходной) кабельный чулок, ⌀130-150мм, L = 1500мм, 2 петли | 80 | 160 | 2 900 |
КЧР180 / 2У | Разъемный (проходной) кабельный чулок, ⌀150-180мм, L = 1500мм, 2 петли | 80 | 160 | 3,500 |
Тройные кабельные чулки :
Тройные кабельные чулки предназначены для временного захвата одновременно трех проводов при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Чулок состоит из трех отдельных кабельных чулков, объединенных одной единой петлей для соединения с тяговым тросом. Однородное распределение нагрузки по всей площади захвата кабельного зажима препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.
Чулок для трех кабелей изготовлен из стального оцинкованного троса.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, г |
КЧ20 / 3 | Тройной кабельный чулок для 3х кабелей, ⌀10-20мм, L = 1000мм, 1 петля | 7,5 | 15 | 0,850 |
КЧ30 / 3 | Тройной кабельный чулок для 3х кабелей, ⌀20-30мм, L = 1000мм, 1 петля | 15 | 30 | 1 000 |
КЧ40 / 3 | Тройной кабельный чулок для 3х кабелей, ⌀30-40мм, L = 1250мм, 1 петля | 25 | 50 | 1,500 |
КЧ50 / 3 | Тройной кабельный чулок для 3х кабелей, ⌀40-50мм, L = 1250мм, 1 петля | 25 | 50 | 2 000 |
КЧ65 / 3 | Тройной кабельный чулок для 3х кабелей, ⌀50-65мм, L = 1250мм, 1 петля | 40 | 80 | 2,400 |
Транзитные (соединительные) кабельные чулки
Транзитные кабельные чулки предназначены для замены существующей кабельной проводки на новую. Использование данных чулков позволяет осуществить замену старого кабеля на новый, достаточно просто, без применения вспомогательных средств. Новый кабель при помощи транзитного чулка крепится к заменяемому кабелю и прияжке старого кабеля одновременно происходит затяжка нового кабеля. Также транзитные чулки можно использовать при замене тросов у подъёмных кранов и других механизмов. Кабельные чулки выполнены из прочной оцинкованной стали и рассчитаны на кабель среднего диаметра.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧТ20 | Транзитный (соединительный) кабельный чулок, ⌀10-20мм, L = 1500мм | 7,5 | 15 | 0,150 |
КЧТ30 | Транзитный (соединительный) кабельный чулок, ⌀20-30мм, L = 1500мм | 15 | 30 | 0,300 |
КЧТ40 | Транзитный (соединительный) кабельный чулок, ⌀30-40мм, L = 2000мм | 25 | 50 | 0,500 |
КЧТ50 | Транзитный (соединительный) кабельный чулок, ⌀40-50мм, L = 2000мм | 25 | 50 | 0,600 |
КЧТ65 | Транзитный (соединительный) кабельный чулок, ⌀50-65мм, L = 2500мм | 40 | 80 | 0,700 |
КЧТ80 | Транзитный (соединительный) кабельный чулок, ⌀65-80мм, L = 2500мм | 50 | 100 | 0,800 |
КЧТ95 | Транзитный (соединительный) кабельный чулок, ⌀80-95мм, L = 2500мм | 50 | 100 | 1 000 |
Монтажные чулки для СИП
Монтажные чулки предназначены для захвата пучка СИП4, СИП2, СИП3 при его раскатке по монтажным роликам.
Гибкая петля и эластичное плетение монтажного чулка обеспечивает беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
ные чулки для СИП выполнены из стального оцинкованного троса прочности прочности.
Для подбора соответствующего монтажного чулка необходим внешний диаметр пучка СИП.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
ЧМ20 | Чулок монтажный ⌀ 10-20 мм, L = 900 мм, 1 петля | 7,5 | 15 | 0,150 |
ЧМ30 | Чулок монтажный ⌀ 20-30 мм, L = 900 мм, 1 петля | 15 | 30 | 0,350 |
ЧМ40 | Чулок монтажный ⌀ 30-40 мм, L = 900 мм, 1 петля | 25 | 50 | 0,650 |
ЧМ50 | Чулок монтажный ⌀ 40-50 мм, L = 900 мм, 1 петля | 25 | 50 | 0,750 |
ЧМ65 | Чулок монтажный ⌀ 50-65 мм, L = 900 мм, 1 петля | 40 | 80 | 0,850 |
Чулки для ВЛ 110-750кВ, грозотроса, ОКГТ
Чулки кабельные для воздушных линий электропередач предназначены для временного захвата кабеля, провода или грозозащитного троса, ОКГТ.
Чулки состоят из трех частей: одинарного, двойного и тройного плетения благодаря достижению наибольшей прочности, надежности и равномерности распределения нагрузки по всей длине чулка.
Гибкая петля и эластичное плетение чулка обеспечивает беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
Головные зажимы чулок выполнены из стального оцинкованного троса.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧГ17 | Кабельный чулок для ВЛ ⌀ 8-17 мм, L = 1100 мм, 1 петля | 15 | 30 | 0,7 |
Поддерживающие кабельные чулки с одной петлей
Поддерживающие кабельные чулки с одной петлей применяются для подвеса любого типа кабеля, провода или троса на кронштейнах.
Поддерживающие чулки одной гибкой петлей для подвеса и изготовлены из стального оцинкованного троса.
Модель | Наименование, диаметр кабеля, длина захватной части, мм | Рабочая нагрузка, кН | Разрушающая нагрузка, кН | Вес, кг |
КЧП10 / 1 | Поддерживающий кабельный чулок, d 6-10мм, L = 300мм, 1 петля | 0. 4 | 0,8 | 0,1 |
КЧП20 / 1 | Поддерживающий кабельный чулок, d10-20мм, L = 400мм, 1 петля | 7,5 | 15 | 0,15 |
КЧП30 / 1 | Поддерживающий кабельный чулок, d20-30мм, L = 500мм, 1 петля | 15 | 30 | 0.3 |
КЧП40 / 1 | Поддерживающий кабельный чулок, d30-40мм, L = 600мм, 1 петля | 25 | 50 | 0,45 |
КЧП50 / 1 | Поддерживающий кабельный чулок, d40-50мм, L = 600мм, 1 петля | 25 | 50 | 0. 5 |
КЧП65 / 1 | Поддерживающий кабельный чулок, d50-65мм, L = 700мм, 1 петля | 40 | 80 | 0,65 |
КЧП80 / 1 | Поддерживающий кабельный чулок, d65-80мм, L = 800мм, 1 петля | 50 | 100 | 0,8 |
КЧП95 / 1 | Поддерживающий кабельный чулок, d80-95мм, L = 900мм, 1 петля | 50 | 100 | 0,95 |
Поддерживающие кабельные чулки с двумя петлями
Поддерживающие разъемные кабельные чулки с двумя петлями
С более полным ассортиментом чулков и другого монтажного кабеля можно ознакомиться по ссылке. target = «_ blank»>
Кабельные чулки и устройства закладки кабеля
(фиолетовый)
(зелёный)
(желтый)
(серый)
(красный)
высоковольтного кабе74
чулки для протяжки высоковольтного кабел
Что делать, если человека ударило током? Это должен знать каждый!
