Диаметр металлорукава для кабеля таблица: Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости

alexxlab

Содержание

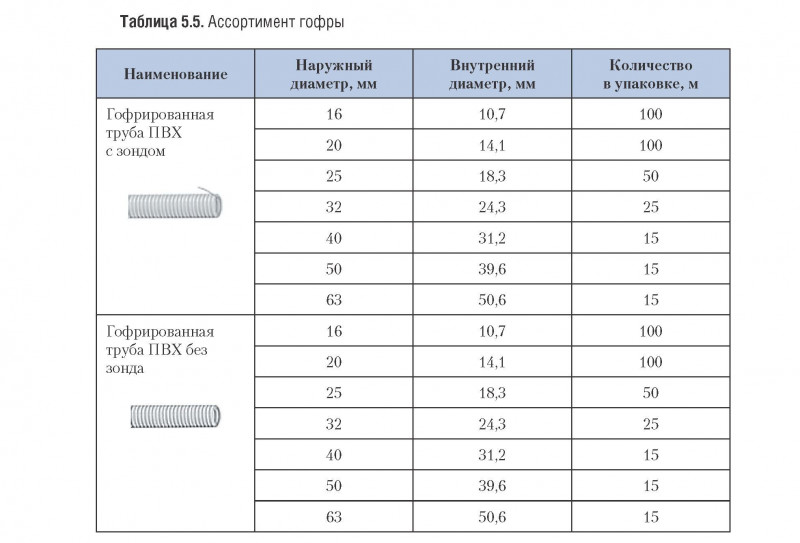

Соответствие диаметров эл. кабеля и гофротрубы

При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20-25 м с максимальным количеством правильно выложенных 4-5 углов.При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована.



  • Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель ВВГ 2х1.5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 20
Кабель ВВГ 2х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Кабель ВВГ 2х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 2х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 2х10Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 3х1.5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 20
Кабель BBГ 3х2.5Труба жесткая 20Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 3х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 3х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 3х10Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель ВВГ 4х1. 5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Кабель ВВГ 4х2.5Труба жесткая 25Металлорукав 18Гофротруба ПВХ 25
Кабель ВВГ 4х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 4х6Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 4х10Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель ВВГ 4х16Труба жесткая 40Металлорукав 38Гофротруба ПВХ 50
Кабель ВВГ 4х25Труба жесткая 50Металлорукав 50
Кабель ВВГ 4х35Труба жесткая 63Металлорукав 50
Кабель ВВГ 4х50Труба жесткая 63Металлорукав 63
Кабель ВВГ 5х1.5Труба жесткая 25Металлорукав 18Гофротруба ПВХ 25
Кабель ВВГ 5х2. 5Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 5х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 5х6Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель ВВГ 5х10Труба жесткая 40Металлорукав 38Гофротруба ПВХ 50
Кабель ВВГ 5х16Труба жесткая 50Металлорукав 50Гофротруба ПВХ 50
Кабель ВВГ 5х25Труба жесткая 50Металлорукав 50
Кабель ВВГ 5х35Труба жесткая 63Металлорукав 63
Кабель ВВГ 5х50Труба жесткая 63Металлорукав 80





  • Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Кабель АВВГ 2х2. 5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Кабель АВВГ 2х4Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Кабель АВВГ 2х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 2х10Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 2х16Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель АВВГ 3х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Кабель АВВГ 3х4Труба жесткая 25Металлорукав 18Гофротруба ПВХ 25
Кабель АВВГ 3х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 3х10Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 3х16Труба жесткая 40Металлорукав 38Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2. 5Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10Труба жесткая 40Металлорукав 32Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16Труба жесткая 50Металлорукав 38Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16Труба жесткая 50Металлорукав 50
Кабель АВВГ 3х50+1х25Труба жесткая 63Металлорукав 50
Кабель АВВГ 3х70+1х35Труба жесткая 63Металлорукав 63
Кабель АВВГ 3х95+1х50Металлорукав 63
Кабель АВВГ 3х120+1х70Металлорукав 80
Кабель АВВГ 4х2. 5Труба жесткая 25Металлорукав 18Гофротруба ПВХ 25
Кабель АВВГ 4х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 4х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 4х10Труба жесткая 32Металлорукав 32Гофротруба ПВХ 40
Кабель АВВГ 4х16Труба жесткая 40Металлорукав 32Гофротруба ПВХ 40
Кабель АВВГ 4х25Труба жесткая 40Металлорукав 38Гофротруба ПВХ 50
Кабель АВВГ 4х35Труба жесткая 50 Металлорукав 50
Кабель АВВГ 4х50Труба жесткая 63Металлорукав 63
Кабель АВВГ 4х70Труба жесткая 63Металлорукав 63
Кабель АВВГ 4х95Металлорукав 80
Кабель АВВГ 4х120Металлорукав 80



  • Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ПВС 2х0.5Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ПВС 2х0.75Труба жесткая 16Металлорукав 12Гофротруба ПВХ 16
Провод ПВС 2х1Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 2х1.5Труба жесткая 16Металлорукав 15Гофротруба ПВХ 20
Провод ПВС 2х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Провод ПВС 2х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 2х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 3х0.5Труба жесткая 16Металлорукав 12Гофротруба ПВХ 16
Провод ПВС 3х0. 75Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 3х1Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 3х1.5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 20
Провод ПВС 3х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Провод ПВС 3х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 3х6Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 4х0.5Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ПВС 4х0.75Труба жесткая 16Металлорукав 12Гофротруба ПВХ 16
Провод ПВС 4х1Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 4х1. 5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 20
Провод ПВС 4х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Провод ПВС 4х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 4х6Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 5х0.5Труба жесткая 16Металлорукав 12Гофротруба ПВХ 16
Провод ПВС 5х0.75Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 5х1Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ПВС 5х1.5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 20
Провод ПВС 5х2.5Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Провод ПВС 5х4Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32
Провод ПВС 5х6Труба жесткая 32Металлорукав 25Гофротруба ПВХ 32



  • Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеляТруба жесткаяМеталлорукавГофрированная труба
Провод ШВВП 2х0.5Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ШВВП 2х0.75Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ШВВП 2х1Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ШВВП 2х1.5Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ШВВП 2х2.5Труба жесткая 16Металлорукав 15Гофротруба ПВХ 20
Провод ШВВП 2х4Труба жесткая 20Металлорукав 15Гофротруба ПВХ 25
Провод ШВВП 2х6Труба жесткая 25Металлорукав 18Гофротруба ПВХ 25
Провод ШВВП 3х0. 5Труба жесткая 16Металлорукав 10Гофротруба ПВХ 16
Провод ШВВП 3х0.75Труба жесткая 16Металлорукав 12Гофротруба ПВХ 16
Провод ШВВП 3х1Труба жесткая 16Металлорукав 12Гофротруба ПВХ 20
Провод ШВВП 3х1.5Труба жесткая 16Металлорукав 15Гофротруба ПВХ 20
Провод ШВВП 3х2.5Труба жесткая 20Металлорукав 15Гофротруба ПВХ 25
Провод ШВВП 3х4Труба жесткая 20Металлорукав 18Гофротруба ПВХ 25
Провод ШВВП 3х6Труба жесткая 25Металлорукав 25Гофротруба ПВХ 32

Таблицы соответствия размеров кабеля и гофротрубы, трубы жесткой, металлорукава

Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.

  Наименование кабеля   Труба жесткая   Металлорукав          Гофрированная труба
Кабель ВВГ 2х1. 5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель ВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х1. 5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель BBГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х1. 5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х2.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 4х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 4х35 Труба жесткая 63 Металлорукав 50
Кабель ВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х1. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 5х2.5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 5х10 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 5х16 Труба жесткая 50 Металлорукав 50 Гофротруба ПВХ 50
Кабель ВВГ 5х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 5х35 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х50 Труба жесткая 63 Металлорукав 80


Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.

  Наименование кабеля   Труба жесткая   Металлорукав          Гофрированная труба
Кабель АВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х16 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х2. 5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х4 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2. 5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16 Труба жесткая 50 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 3х50+1х25 Труба жесткая 63 Металлорукав 50
Кабель АВВГ 3х70+1х35 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 3х95+1х50   Металлорукав 63
Кабель АВВГ 3х120+1х70   Металлорукав 80
Кабель АВВГ 4х2. 5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х16 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х25 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 4х35 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х70 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х95   Металлорукав 80
Кабель АВВГ 4х120   Металлорукав 80


Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.

  Наименование кабеля   Труба жесткая   Металлорукав          Гофрированная труба
Провод ПВС 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 2х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 2х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 2х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х0. 5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 3х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 3х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х0. 5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 4х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 4х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 4х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 4х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 4х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х0. 5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 5х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 5х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 5х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 5х6 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32


Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.

  Наименование кабеля   Труба жесткая   Металлорукав          Гофрированная труба
Провод ШВВП 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х0.75 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 2х1.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 2х2. 5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 2х4 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 2х6 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ШВВП 3х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ШВВП 3х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ШВВП 3х1. 5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ШВВП 3х2.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 25
Провод ШВВП 3х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ШВВП 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32

Типовые размеры гибких шлангов

— Engineersfield

Стандартные размеры гибких шлангов

Размеры гибких шлангов

В таблице ниже приведены некоторые типичные размеры шлангов для одинарной оплетки из высокопрочной стальной проволоки с внутренней трубкой из маслостойкого нитрила (BTN) и компаундом покрытия из черного неопрена (маслостойкого и износостойкий тип).

Внутренний диаметр шланга Идентификатор провода Шланг НД Рабочее давление Давление разрыва Минимальный радиус изгиба Масса
дюймов мм мм мм МПа фунтов на квадратный дюйм МПа фунтов на квадратный дюйм мм кг/м
3/16 4,8 9,5 11,8 25 3630 100 14280 90 0,190
1/4 6,4 10,8 12,8 22,5 3270 90 12840 100 0,222
5/16 7,9 12,5 14,5 21,5 3120 85 12280 115 0,261
3/8 9,5 14,6 16,8 18 2610 72 10280 130 0,324
1/2 12,7 17,6 19,8 16 2320 64 9180 180 0,418
5/8 15,9 21. 1 23.1 13 1890 52 7420 200 0,476
3/4 19 24,7 27 10,5 1530 42 6000 240 0,619
1 25,4 32,5 35 8,8 1280 35 5020 300 0,883
1−1/4 31,8 39,5 43,5 6,3 920 25 3600 420 1,220
1−1/2 38,1 45,8 49,8 5 730 20 2850 500 1.408
2 50,8 59 63 4 580 16 2280 630 1,889

Концевые фитинги, используемые в гибких шлангах, как правило, имеют меньший внутренний диаметр, чем аналогичные им жесткие трубные фитинги, что создает немного большее сопротивление потоку.

Инжиниринг и проектирование

Применение и технические характеристики подшипников; центробежные насосы; Химия; компрессоры; вычислительная гидродинамика; Строительные материалы; Элементы дизайна; динамическая инженерия; Технические характеристики инженерного оборудования; Инженерные материалы; инженерная математика; Инженерия потока жидкости; Инженерия теплопередачи; гидравлика и пневматика; Технологии производства; мехатроника; Шум и вибрация; Физика; Трубы и трубопровод; Винты и болты; Статическая инженерия; Сопротивление материалов; термодинамический; Толерантность и подходит; Сварочная техника и дизайн;

Календарь

Апрель 2023
М Т Вт Т Ф С С
  1 2
3 4 5 6 7 8 9
10 11 12 13 14 15 16
17 18 19 20 21 22 23
24 25 26 27 28 29 30

Проектирование и проектирование

Применение и технические характеристики подшипников; центробежные насосы; Химия; компрессоры; вычислительная гидродинамика; Строительные материалы; Элементы дизайна; динамическая инженерия; Технические характеристики инженерного оборудования; Инженерные материалы; инженерная математика; Инженерия потока жидкости; Инженерия теплопередачи; гидравлика и пневматика; Технологии производства; мехатроника; Шум и вибрация; Физика; Трубы и трубопровод; Винты и болты; Статическая инженерия; Сопротивление материалов; термодинамический; Толерантность и подходит; Сварочная техника и дизайн;

Номограмма размеров гидравлических шлангов | Компоненты Essentra US

Главная // Общая защита // Номограмма размеров гидравлических шлангов //

Ресурсы по продуктам



Как измерить гидравлический шланг, как измерить длину гидравлического шланга и таблицы размеров шланга — это лишь некоторые из вопросов и соображений, которые необходимо учитывать при определении правильного размера вашего гидравлического шланга.

. Эта номограмма размеров гидравлических шлангов проведет вас через все этапы, чтобы убедиться, что вы выбрали правильный размер шланга.

Сила гидравлической жидкости эффективно работает со шлангом правильного размера. Выберите правильный диаметр для вашего шланга, и вы избежите неэффективности, которая приводит к выделению тепла и избыточному противодавлению в двигателе.

Выполните следующие три шага, которые помогут вам определить размер шланга, который вам понадобится для ваших гидравлических систем:


Диаметры шлангов:

Очень важно убедиться, что вы знаете диаметры ваших шлангов — давайте посмотрим, на что обратить внимание :

Внешний диаметр шланга (НД):

Это измерение всего участка поперечного сечения шланга. Он включает в себя трубку, армирование и покрытие

Внутренний диаметр (внутренний диаметр):

Измерение пустого пространства внутри шланга. Из-за толщины стенки ваш I.D. всегда будет меньше О.Д. Ваш ID. влияет на скорость потока жидкости, поэтому правильное измерение имеет решающее значение. Негабаритное удостоверение личности. даст вам медленную, вялую производительность системы. Сделайте его слишком маленьким, и вы можете ожидать чрезмерных перепадов давления, утечек и даже повреждения системы.


Длина гидравлического шланга:

Это максимальное расстояние от начала до конца. Имейте в виду, что чем длиннее шланг, тем больше будет падать давление. Длина шланга способствует потере напора из-за трения, поэтому не делайте длину больше, чем нужно.


Получение размера штриха

Также называемый номером штриха, это отраслевой стандарт, который указывает ваш идентификационный номер, причем каждый размер увеличивается на 1/16 дюйма. Например:
Размер штриха 1 = внутренний диаметр 1/16 дюйма (при использовании мм, затем 1,6 мм)
Размер штриха 2 = 2/16 дюйма или, для упрощения, 1/8 дюйма
Размер штриха 3 = 3/16 дюйма

Полную таблицу размеров штриха можно найти здесь. (Обратите внимание, это только для шланга. Трубки измеряются по наружному диаметру)



Используйте таблицу номограмм гидравлических шлангов

Номограмма представляет собой, по сути, таблицу размеров шлангов. значения, третье можно определить по таблице номограмм ниже

  1. Выберите два известных значения.
  2. Проложите линейку, пересекающую эти два значения.
  3. Пересечение на третьей вертикальной линии показывает нужный вам коэффициент.

Пример. Предположим, что требуемый расход составляет 16 галлонов в минуту. Рекомендуемая скорость потока составляет 20 футов в секунду. Вам просто нужен размер тире. Вы можете видеть, где линия, проведенная против прямого края, пересекает столбец с размером тире. В этом случае вам понадобится шланг 5/8 дюйма или приборная панель размером 12.

Другие соображения

Обратите внимание на гидравлические шланги с резиновым покрытием и стальной оплеткой, которые обеспечивают превосходное сочетание гибкости и долговечности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
