Почему разные токи в ПУЭ и ГОСТ?
Важнейшая тема при проектировании электроснабжения – выбор кабелей по расчетному току. Я уже не раз касался данной темы и многие знают мою позицию, кто-то согласен, кто-то нет, однако, сегодня мне хочется копнуть немного глубже…
А все началось с этого:
В общем, я решил проверить слова Александра Шалыгина. Кстати, должен сказать, что я очень признателен Александру за его ответы на спорные ответы по проектированию, однако, порой я с ним не согласен.
Есть у меня статья: По какому нормативному документу необходимо выбирать сечение кабеля?
В ней я недавно разместил ответ Шалыгина по выбору кабелей.
В вопросе и ответе упоминают лишь ПУЭ и ГОСТ Р 50571.5.52-2011, ни слова не сказано про ГОСТ 31996-2012.
ГОСТ 31996-2012 – это ведь документ, которому должна соответствовать кабельная продукция.
Должен сказать, что ответ его был опубликован в 2017г, после того как вышел ГОСТ 31996-2012.
Основная мысль в том, что в разных документах приводятся разные значения токов из-за разных температур воздуха, земли, а также удельного сопротивления земли.
| ТНПА | Темп. жил | Темп. воздуха | Темп. земли | Удельное сопротивление земли, К*м/Вт |
| ПУЭ | +65 | +25 | +15 | 1,2 |
| ГОСТ Р 50571.5.52-2011 | +70 | +30 | +20 | 2,5 |
| ГОСТ 31996-2012 | +70 | +25 | +15 | 1,2 |
Первое что бросается в глаза, так это то, что в ПУЭ и ГОСТ 31996-2012 приняты одни и те же температуры воздуха, земли и удельного сопротивления земли.

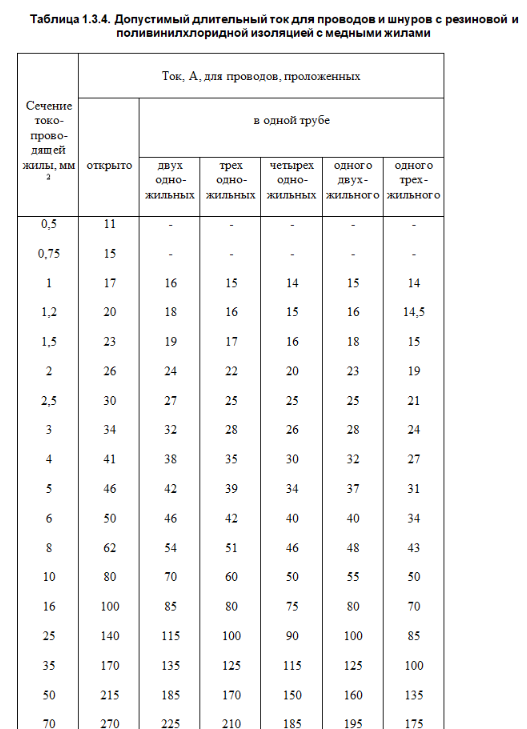

В вопросе речь идет о кабеле АПвБШвнг 4×120. При этом ток определяют по таблице 1.3.7 ПУЭ. В ПУЭ вообще нет таблицы для кабелей с изоляцией из сшитого полиэтилена.
АПвБШвнг 4×120 — кабель силовой с изоляцией из сшитого полиэтилена, с броней, пониженной пожароопасности.
Чтобы сделать наш эксперимент более чистым, заменим кабель АПвБШвнг 4×120 на АВБбШв 4×120 и посмотрим токи в разных документах при прокладке в земле.
| ТНПА | Допустимый ток АВБбШв-4×120 в земле, А |
| ПУЭ (таблица 1.3.7) | 295*0,92=271,4 |
| ГОСТ Р 50571.5.52-2011 (таблица В.52.4) | 169 |
| ГОСТ 31996-2012 (таблица 21) | 244*0,93=226,92 |
Если у нас формулы одни и те же, то почему в ПУЭ и ГОСТ 31996-2012 представлены разные токи? Почему у нас токи не совпали до третьего знака?
271,4-226,92=44,48А – а это около 16%.
Поскольку в ПУЭ и ГОСТ Р 50571.5.52-2011 токи приведены для разных условий, то давайте попытаемся привести токи к одним и тем же условиям.
1 Посчитаем допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре земли +15 градусах и удельном сопротивлении 1,2 К*м/Вт по ГОСТ Р 50571.5.52-2011.
Согласно таблице В.52.16 методом интерполяции определим поправочный коэффициент для удельного сопротивления 1,2 К*м/Вт:
Удельного сопротивления 1,2 К*м/Вт
169*1,412=238,6А – ток с учетом удельного сопротивления земли 1,2 К*м/Вт.
Однако, температуру земли мы должны принять +15 градусов. Согласно таблице В.52.15 – поправочный коэффициент 1,05. Единственный нюанс в том, что этот коэффициент для прокладки кабелей в трубах в земле. На мой взгляд, при прокладке непосредственно в земле мы должны принимать этот же коэффициент.
238,6*1,05=250,5А – ток с учетом температуры земли +15 градусов.
271,4-250,5=20,9А – а это около 8%.
2 Посчитаем допустимый ток кабеля АВБбШв-4×120 при прокладке в земле при температуре земли +20 градусах и удельном сопротивлении 2,5 К*м/Вт по ПУЭ.
Согласно таблице 1.3.23 методом интерполяции определим поправочный коэффициент:
Удельном сопротивлении 2,5 К*м/Вт
271,4*0,81=219,8А – ток с учетом удельного сопротивления земли 2,5 К*м/Вт.
Согласно таблице 1.3.3 – поправочный коэффициент 0,95 при температуре земли +20 градусов.
219,8А*0,95=208,8А – ток с учетом температуры земли +20 градусов.
208,8-169=39,8А – а это около 19%.
Что я этим хотел показать?
Если привести все документы к одним условиям, то в ПУЭ и ГОСТ Р 50571.5.52-2011 представлены более высокие допустимые токи для кабелей и отличаются от ГОСТ 31996-2012, тем самым можно манипулировать разными документами при обосновании сечения кабеля.
На практике редко обращают внимание на температуру воздуха, земли, а также на удельное сопротивление земли. Возможно, где-то на севере либо в жарких тропиках к этому нужно относиться серьезнее.
Я вам категорически не советую использовать ПУЭ при выборе сечения кабеля, особенно при прокладке кабелей в земле.
Если кабели выбирать по ГОСТ Р 50571.5.52-2011, то сети у нас получаются более защищенными. Зачастую у нас не известны значения удельного сопротивления земли, поэтому можно воспользоваться рекомендациями Шалыгина.
В идеале нужно знать удельное сопротивления земли, чтобы правильно выбрать кабель, если речь идет о прокладке кабелей в земле. При этом вы должны понимать, что не так просто увеличить сечение кабеля. Для проектировщика это просто цифра, а для заказчика — деньги, с которыми он не очень торопится расставаться.
Практически всегда я выбираю кабели по ГОСТ 31996-2012, тем более что в РБ ГОСТ Р 50571.5.52-2011 не действует =)
Нормативные документы для определения допустимого тока кабелей:
1 Правила устройства электроустановок.
2 ГОСТ Р 50571.5.52-2011 (Выбор и монтаж электрооборудования. Электропроводки).
3 ГОСТ 31996-2012 (Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3кВ).
P.S. Надеюсь ничего не напутал =)
