Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

Ассортимент силовых кабелей нашего магазина доступен по ссылкам: медные и алюминиевые.

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

•

• Кабель ВВГнг LS
• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Ниже подробно описаны возможные виды медных и алюминиевых установочных кабелей.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

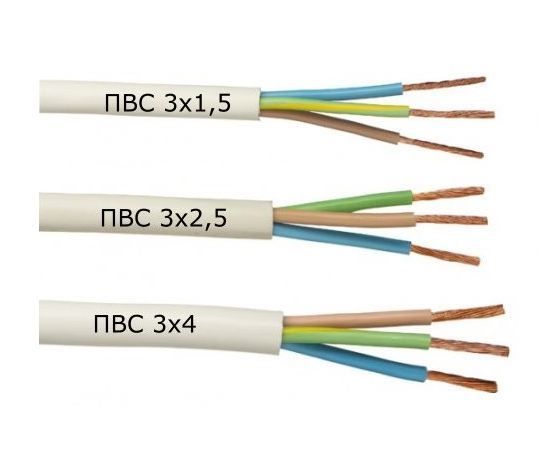

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
•

• Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

• Структурная основа кабельного изделия
• Изоляционный компонент проводов и кабеля
• Отличительные черты кабеля и проводя
• Основные типы электрических проводов
  • Тип #1 — провод ПБПП (плоской формы)
  • Тип #2 — модификация ПБППг
  • Тип #3 — алюминиевая жила АПУНП
  • Тип #4 — двух- трех- проводниковый ППВ
  • Тип #5 — разновидность под маркой АППВ
  • Тип #6 — алюминий АПВ с изоляцией ПВХ
  • Тип #7 — модификация ПВ1 – ПВ5
  • Тип #8 — соединительный шнур ПВС с ПВХ изоляцией
  • Тип #9 — плоский шнур ШВВП в оболочке ПВХ
• Разновидности электрических кабелей
  • Исполнение под маркой ВВГ
  • Силовой гибкий кабель типа КГ
  • Бронированный кабель ВБбШв
• Выводы и полезное видео по теме

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, — пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель — изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т.д.

Провод — изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 — провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм².

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 — модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 — алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта — первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм².

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 — двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 — разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм².

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 — алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм², а вариант многожильного исполнения  доступен в диапазоне 25-95 мм².

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон — от -50°С до +70°С.

Тип #7 — модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 — соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 — 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен — от -25°С до +40°С.

Тип #9 — плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» — пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм².

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

• ВВГ;
• КГ;
• ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 — 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм², во втором 16-50 мм².

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг — негорючая изоляция;
• ВБбШвнг-LS — при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 — металл жилы; 2) литера 2 — предназначение; 3) литера 3 — изоляция; 4) литера 4 — особенности; 5) цифра 1 — число жил; 6) цифра 2 — сечение; 7) цифра 3 — напряжение (номинал) (+)

Особенности типа материала жилы — Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» — оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» — негорючий,
• «з» — заполненный,
• «LS» — без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

7 Ведущие производители высоковольтных кабелей

post

May 2022

Высоковольтный кабель — кабель, предназначенный для передачи электроэнергии высокого напряжения. Кабель состоит из жилы и изоляции – шедевр, разработанный производителями высоковольтных кабелей. Кабели имеют полную систему изоляции, которая включает в себя изоляцию, полупроводниковые слои и металлический экран.

Поскольку теперь реальная и физическая сила высокого напряжения ясна, будет проще понять его работу и структуру. Отдельные проводники находятся под высоким напряжением, поэтому для передачи электроэнергии требуется специальный силовой кабель высокого напряжения. Здесь на первый план выходит продукт, разработанный производителями высоковольтных кабелей.

Различные типы высоковольтных кабелей используются для различных целей. Некоторые из них имеют решающее значение для приборов, передачи электроэнергии переменного (AC) и постоянного тока (DC) и систем зажигания. Основная цель наличия высоковольтной кабельной системы состоит в том, чтобы избежать любого контакта между другими объектами или живыми существами с проводником высокого напряжения.

Даже когда электрические разряды озона в воздухе вызывают выбросы высокого напряжения, изоляция силового кабеля высокого напряжения все равно должна регулироваться. Изоляция каждого кабельного наконечника и соединения должна быть защищена металлическим экраном, соединенным с землей. Этот металлический экран предназначен для выравнивания диэлектрических напряжений слоя, содержащего изоляцию.

Электричество — спасательный круг человечества. Без этого не может быть прогресса. Стоит отметить, что весь прогресс, достигнутый человечеством в прошлом столетии, стал возможен благодаря непрерывной подаче электроэнергии. Страны, сделавшие электричество своей основной повесткой дня, смогли стать мировыми лидерами. Все это стало возможным благодаря постоянным усилиям производителей высоковольтных кабелей.

7 ведущих производителей высоковольтных кабелей исключают вероятность

потенциальная опасность

Согласно отчету Global High Voltage Cable Manufacturers’ Market Report , этот рынок будет продолжать расти с 2022 до 2029 . Согласно анализу тенденций, это поможет ведущим игрокам в разработке стратегий глобальной экспансии. Кабели высокого напряжения помогают в распределении электроэнергии в отдаленные регионы. Мало того, он стал основой многих мегаполисов по всему миру, обеспечивая бесперебойную подачу электроэнергии. Благодаря этому производители высоковольтных кабелей сохранили за собой статус опорной системы мегаполисов.

Ознакомьтесь с образцом отчета , в котором представлены бизнес-планы, назначенные основными игроками этого рынка. Надлежащий анализ тенденций также показывает, что на этом рынке наблюдался стремительный рост спроса из-за ужесточения стандартов безопасности. Это стало возможным благодаря усилиям международных регулирующих органов.

Prysmian Group

Prysmian Group уже более 140 лет является лидером в области производства высокотехнологичных кабелей и систем для энергетики и телекоммуникаций. Стратегическое присутствие компании позволяет им с легкостью обслуживать развивающиеся рынки и сообщества по всему миру. Бизнес-модель диверсифицирована по портфелю и географическому региону. Компания осуществляет свою деятельность более чем в 50 странах мира.

Nexans

Nexans — глобальная компания кабельной и оптоволоконной промышленности со штаб-квартирой во Франции. Компания работает в четырех основных направлениях бизнеса: здания и территории, высокое напряжение и проекты, данные и телекоммуникации, промышленность и решения. Компания была основана в 2000 году, ее штаб-квартира находится во Франции.

General Cable

General Cable — американская многонациональная компания по производству кабелей, базирующаяся в США, имеющая офисы продаж и производственные мощности на нескольких континентах. Компания была основана в 1927.

Finolex Cables

Finolex Cables — индийский производитель электрических и телекоммуникационных кабелей. Это флагманская компания группы Finolex, которая была создана в 1958 году. Компания также работает в других областях, таких как производство поливинилхлоридных листов для кровли, вывесок и интерьеров.

Okonite

Okonite — американская корпорация, производящая изолированные провода и кабели. Компания была основана в 1878 году, ее штаб-квартира находится в США.



Belden

Belden — американская корпорация, которая производит сетевое, коммуникационное и кабельное оборудование. Belden также разрабатывает, производит и продает продукты для передачи сигналов для требовательных приложений. Компания была основана в 1902 году, а ее штаб-квартира находится в США.

Southwire

Строительные провода и инженерные кабели, а также инструменты, используемые для их прокладки, входят в число продуктов, разработанных, изготовленных и распространяемых компанией Southwire , одно из самых громких имен в отрасли. Компания заложила свое основание в 1950 году, а ее штаб-квартира базируется в США.

Самые популярные блоги

 7 ведущих компаний по восстановлению окружающей среды
5 лучших брендов экстракта ашваганды параметры, которые замечательно помогают предприятиям во время сценариев принятия решений. Мы концентрируемся на нескольких известных регионах, странах, рыночных драйверах и текущих тенденциях, которые влияют на основные рыночные условия.

 Просмотреть все отчеты
 Наша опытная команда консультантов, обладающая своим стратегическим опытом, готова помочь решить существующие проблемы или провести будущий анализ рынка персонализированным образом. Наши индивидуальные консультационные услуги помогают организациям принимать стратегические бизнес-решения на будущее.
 Узнайте больше
 С VM Intelligence идеальная визуализация — всего лишь один щелчок. Поймите потребности своего бизнеса с помощью передовых аналитических возможностей VMR, использующих комплексный набор корпоративных решений для визуализации.
  Наши передовые инструменты и разработчики бизнес-аналитики помогают организациям любого размера анализировать и визуализировать данные.
 Визуализируйте свой рынок
 Наша обширная база данных сводных рыночных отчетов лежит в основе детального анализа данных, касающихся ряда секторов и потребителей на разных континентах. Мы используем передовые аналитические методологии для оценки динамики отрасли и дополнительно предоставляем хорошо продуманные отчеты для принятия успешных бизнес-решений.
 Посмотреть отчет Store
 СВЯЖИТЕСЬ
 Проводка, кабель, электрический кабель, электрические провода
 Показать только в наличии
  Просмотр результатов:
 Кабели являются важным компонентом практически любого электрического оборудования и приборов. Нужны ли вам кабели для бытовых целей, таких как ПК или телевизоры, или для промышленных приложений, включая передачу высоких уровней мощности, в нашем обширном ассортименте обязательно найдется продукт, который вам нужен.

 Просмотрите в RS электронные кабели всемирно известных брендов, таких как Belden, AlphaWire SAB и наш собственный бренд RS PRO. Вы можете отфильтровать результаты, выбрав нужную категорию и производителя. Тем временем, если вы ищете конкретный продукт, просто выполните поиск по номеру детали или ключевому слову.
 Какой бы тип проводки вам ни понадобился, с помощью RS легко найти кабели в продаже в одном месте. Совершайте покупки в Интернете сегодня и узнайте, почему мы являемся ведущим дистрибьютором электрических компонентов в Северной Америке.
 Что такое электрические кабели?
 Кабели состоят из жгута электрических проводов, заключенных во внешнюю оболочку. Изолированные провода могут быть скручены или соединены вместе и сделаны из меди или алюминия, чтобы создать хороший проводник.
 Электрические кабели обычно состоят из проводки, изоляции и внешней оболочки для защиты всего устройства. Целью кабеля является передача электрической энергии из одной точки в другую, поэтому изоляция важна по соображениям безопасности из-за прохождения тока под напряжением.
 ПВХ, резина или пластмассовые материалы обычно используются для изоляции из-за их сопротивления, а внешняя оболочка обычно изготавливается из полиэтилена или термопластичного материала. Такие материалы считаются отличным качеством благодаря своей гибкости и высокой эффективности в различных условиях.
 Кабели также имеют номинальное напряжение, которое зависит от толщины изоляции и типа провода. Кабели высокого напряжения обычно имеют более толстую изоляцию, чем те, которые используются для низковольтных приложений.
 Типы кабелей и их применение
 Кабели можно найти практически в любом месте, от дома до коммерческого и промышленного применения. Везде, где есть потребность в электрическом токе, обычно требуется кабель.
 Существует множество различных типов кабелей, и правильный выбор зависит от использования и напряжения, которое необходимо передать. По существу, к основным типам относятся электрические, силовые и компьютерные кабели. В рамках этих категорий кабели могут быть обозначены следующим образом:
  Коаксиальный  — Этот тип кабеля в основном используется для передачи сигналов данных, например, с антенны или спутника на телевизор. Они имеют высокий уровень изоляции, что делает их идеальными для передачи видеочастот, но их также можно использовать в компьютерных приложениях.
  Волоконно-оптический  - Импульсы света используются для передачи информации по оптоволоконным кабелям, состоящим из пластиковых или стеклянных трубок. Использование включает Интернет, телекоммуникации и сети, поскольку этот тип электрического кабеля обеспечивает высокую скорость и повышенную надежность.
  Плоские кабели  — Эти типы электронных кабелей отличаются гибкостью благодаря меньшему весу и занимаемому месту, что делает их идеальными для более компактных приложений. Также известные как ленточные кабели, они часто используются во внутренних системах внутри компьютеров из-за их универсальности в небольших средах.
  Композитные или AV-кабели  — Аудиовизуальные кабели используются для получения наилучших результатов от видео- или звукового оборудования и включают кабели HDMI, Ethernet, сети и кабели передачи данных. Системы домашней автоматизации обычно требуют использования композитных кабелей. В этой категории также доступны специальные типы, включая коаксиальные и оптоволоконные, в зависимости от требуемого приложения.
  Силовые кабели и кабели управления  — Промышленные установки часто связаны с приложениями с более высоким напряжением, для которых требуются электронные кабели повышенной мощности. Типичная среда включает в себя здания, в которых установлены системы управления, и рабочие места, где обычно используются крупногабаритные машины.
 Большинство типов кабелей могут пересекаться с другими категориями, и точный тип, который вам нужен, будет зависеть от множества факторов. Наш широкий ассортимент охватывает большинство областей применения, но, если вам нужна помощь в выборе подходящего кабеля, свяжитесь с нашей технической командой, которая будет рада ответить на любые вопросы.
 Закажите кабель напрямую в RS
 Над чем бы вы ни работали, будь то домашнее или промышленное предприятие, выберите RS для всех ваших потребностей в кабелях и проводке.
 Наш большой ассортимент высококачественных фирменных продуктов обеспечит вам надежное решение по доступной цене. Именно поэтому мы являемся ведущим дистрибьютором инструментов, электронных деталей и компонентов в Северной Америке.


 Наш экспертный консультационный центр также предлагает множество информации и руководств, охватывающих различные отраслевые темы, включая промышленную связь и средства управления, и предоставляет вам обширные знания для вашей следующей задачи или проекта.
 Композитный, аудио/видео кабель и кабель для передачи данных
 (1050 результатов)
 Коаксиальные кабели
 (1470 результатов)
 Волоконно-оптические кабели
 (121 результатов)
 Многожильные кабели
 (11100 результатов)
 Плоские кабели
 (994 результатов)
 Вы можете сравнивать не более 5 предметов.
 Белден
 Многожильный кабель, 4C, 18AWG, 7x26, BC, PP ins, фольга, серый PVC jkt, CMR
 Производитель Деталь №: 5302FE 008U500

 RS Stk №: 70004022
  В наличии:  21
  При заказе:  8
 +1
242,64 доллара США
/сх
 +5
232,93 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Белден
 Многожильный кабель, 1Pr/22AWG, 7x30, TC, полипропиленовые входы, фольга, черный ПВХ
 Производитель Номер по каталогу: 8451 010100
 Номер по каталогу RS: 70004847
  В наличии:  13
  При заказе:  31
 +1
48,20 долларов США
/сх
 +5
46,27 долларов США
/сх
 +10
45,31 доллара США
/сх
 +25
44,34 доллара США
/сх
 больше
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.

 Лапп Группа
 Кабель, гибкий, OLFLEX 190, 16 AWG/4C, 600 В, UL TC-ER, UL AWM, CSA AWM FT4
 Производитель Деталь №: U601604
 RS Stk №: 70335657
  В наличии:  6
  При заказе:  50
 +1
$161,08
/сх
 +5
155,44 доллара США
/сх
 +10
152,22 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Лапп Группа
 Кабель, гибкий, OLFLEX 190, 18 AWG/7C, 600 В, UL TC-ER, UL AWM, CSA AWM FT4
 Производитель Артикул №: 601807
 Номер артикула RS: 71383993
  В наличии:  47
  При заказе:  59
 +1
$228,95
/сх
 +5
217,50 долларов США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины

 Вы можете сравнивать не более 5 предметов.
 Лапп Группа
 Кабель, гибкий, OLFLEX 190, 18 AWG/3C, 600 В, UL TC-ER, UL AWM, CSA AWM FT4
 Производитель Артикул №: 601803
 Номер артикула RS: 71383991
  В наличии:  21
  При заказе:  21
 +1
$78,24
/сх
 +5
75,50 долларов США
/сх
 +10
$73,94
/сх
 +25
$72,37
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Olympic Wire and Cable Corp.
 Кабель, 4 C, 22 AWG, 7x30, TC, входы PVC, Хром, JKT PVC, CMR, CL3R, FPLR
 Производитель Деталь №: 2004L
 Номер по каталогу RS: 70193873
  В наличии:  10
   При заказе:  28
 +1
$305,81
/сх
 +3
290,52 долларов США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Белден
 Многожильный кабель, 3C/18AWG, 16x30, TC, полиэтиленовые входы, фольга, хромированный ПВХ, серия 8770
 Произв. Номер по каталогу: 8770 060500
 Номер по каталогу RS: 70005210
  В наличии:  4
  При заказе:  19
 1
1143,19 долларов США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Сименс
 Стандартный шинный кабель, 2-жильный, Profibus FC, со специальным экранированием, ПВХ, фиолетовый
 Производитель Деталь №: 6XV18300ET10
 Номер по каталогу RS: 71300493
  В наличии:  11
 +1
307,24 доллара США
/ шт.
 +3
296,49 долларов США
/ шт.
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 САБ
 Кабель управления, 4C, 20 AWG, 17x32, 600 В, серый ПВХ jkt, UL CSA
 Производитель Деталь №: 2042004
 RS Stk №: 70039029
  В наличии:  15
  При заказе:  4
 +1
105,56 долларов США
/сх
 +5
100,28 долларов США
/сх
 +10
$97,64
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Кэрол Брэнд / General Cable
 Многожильный кабель, 2Pr, 22AWG, 7x30, TC, PP ins, фольга, серый ПВХ jkt, UL CM
 Производитель Деталь №: C1352A.18.10
 Номер по каталогу RS: 70040739
  В наличии:  16
 +1
301,94 доллара США
/сх
 +3
286,84 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Белден
 Многожильный кабель, 1Pr, 18AWG, 16x30, TC, PE ins, Foil, Chrome PVC jkt, CM
 Производитель Деталь №: 8760 060250
 Номер по каталогу RS: 70004867
  В наличии:  22
  При заказе:  13
 +1
406,08 долларов США
/сх
 +3
$389,84
 /сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Альфа Провод
 Многожильный кабель, 2C, 22 AWG, сланцевый ПВХ, серия 1172C
 Производитель Деталь №: 1172C SL005
 Номер по каталогу RS: 70139547
  В наличии:  20
 +1
102,18 доллара США
/сх
 +5
$96,05
/сх
 +10
$94,01
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Альфа Провод
 Многожильный кабель, 2C, 20 AWG, сланцевый ПВХ
 Производитель Деталь №: 1895C SL005
 Номер по каталогу RS: 70138159
  В наличии:  28
 +1
$120,37
/сх
 +5
113,15 долларов США
/сх
 +10
110,74 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 САБ
 Кабель управления, 25C, 20 AWG, 17x32, 600 В, серый ПВХ jkt, UL CSA
 Производитель Деталь №: 2042025
 Номер по каталогу RS: 70039039
  В наличии:  22
 1
610,85 долларов США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Лапп Группа
 Многожильный кабель, 7 жил, 20AWG, неэкранированный, 100 футов, термопласт, серия 190
 Производитель Артикул №: 602007
 Номер артикула RS: 71383997
  В наличии:  0
  При заказе:  8
 +1
$133,38
/сх
 +5
$128,71
/сх
 +10
$126,04
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Альфа Провод
 Многожильный кабель, 2C, 18 AWG, сланцевый ПВХ, серия 1897C
 Производитель Деталь №: 1897C SL005
 Номер по каталогу RS: 70139654
  В наличии:  21
 +1
105,52 доллара США
/сх
 +5
$101,30
/сх
 +10
$ 99,19
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 САБ
 Кабель управления, 3C, 16 AWG, 27-29x30, 600 В, серый ПВХ jkt, UL CSA
 Производитель Деталь №: 2041603
 Номер по каталогу RS: 70039065
  В наличии:  8
 +1
214,70 долларов США
/сх
 +5
201,82 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Лапп Группа
 Кабель, 12C, 18AWG, 19x30, BC, входы PVC, серый PVC jkt, AWM, OLFLEX 190 Series
 Производитель Номер по каталогу: 601812
 Номер по каталогу RS: 71722594
  В наличии:  13
  При заказе:  1
 +1
270,18 долларов США
/сх
 +5
260,72 доллара США
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
 Альфа Провод
 Многожильный кабель, 4C, 20 AWG, 7x28, TC, PVC Ins, Slate PVC Jkt, серия 1896C
 Производитель Часть №: 1896/4C SL005
 RS Артикул №: 70140013
  В наличии:  11
  При заказе:  15
 +1
$107,36
/сх
 +5
104,14 доллара США
/сх
 +10
$101,99
/сх
 0 сейчас в корзине
 Ошибка при обновлении корзины
 Вы можете сравнивать не более 5 предметов.
