Выбор сечения провода — Статьи

Проектирование каких либо электросетей бытового или промышленного назначения необходимо начинать с расчета подходящего сечения для электропровода, от этого параметра зависит очень многое, и в первую очередь — надежность и работоспособность вашей электросети. Насколько хорошо просчитана электросеть и насколько правильно подобранно сечение провода по данным расчетам, зависят потери мощности в проектируемой сети, которые бывают достаточно значительны если неправильно выбрать сечение для провода. Помимо этого, существует вероятность перегрева проводов и их разрушения если сечение подобрано не правильно.

Главными критериями, которые учитываются во время проектирования и подбора сечения, это величина токовой нагрузки, напряжение сети, мощность потребителя электроэнергии. Проектирование электросети и выбор проводов всегда начинается с определения свойств электрооборудования, которое будет находиться в этой сети и потреблять электроэнергию.

Если на участке сети будет находиться несколько потребителей электричества, то для выбора сечения провода для данного участка их мощности складываются. После определения мощности потребления электричества для каждого участка проектируемой сети, рассчитывают допустимую токовую нагрузку. Для расчета нагрузки, от длительности которой, напрямую зависит выбор сечения, используется упрощенная формула, в которой находится напряжение сети и мощность потребления для данного участка сети.

После просчета токовой нагрузки и определения ее длительности , необходимо выяснить условия, при которых будет использоваться электросеть, температура и способ прокладки электрической сети (открытый или закрытый).

После того, как допустимый ток и время нагрузки просчитаны, учтены условия эксплуатации и прокладки электросети, можно начать выбор сечения проводов. Выбор кабелей и проводов электросети осуществляется по таблицам длительного допустимого тока нагрузки, где принимается во внимание и способ прокладки кабелей, проводов сети.

Конечно, достаточно сложно подобрать провод или кабель, точно подходящий расчетному току нагрузки, в подобных случаях сечение кабеля или провода всегда берут с запасом.

Для заинтересованных в повышении теоретических знаний по электромонтажным работам мы предоставляем таблицу выбора сечения провода в зависимости от токовых и мощностных характеристик оборудования, с которой начинается проектирование и электромонтаж.Сечение провода определяется из допустимых длительных токовых нагрузок, а токовые нагрузки, в свою очередь, определяются по упрощенной формуле:

I = P ⁄ U × √3,

где I — переменный ток, A; P — мощность потребителя электроэнергии, Вт; U – напряжение, В.

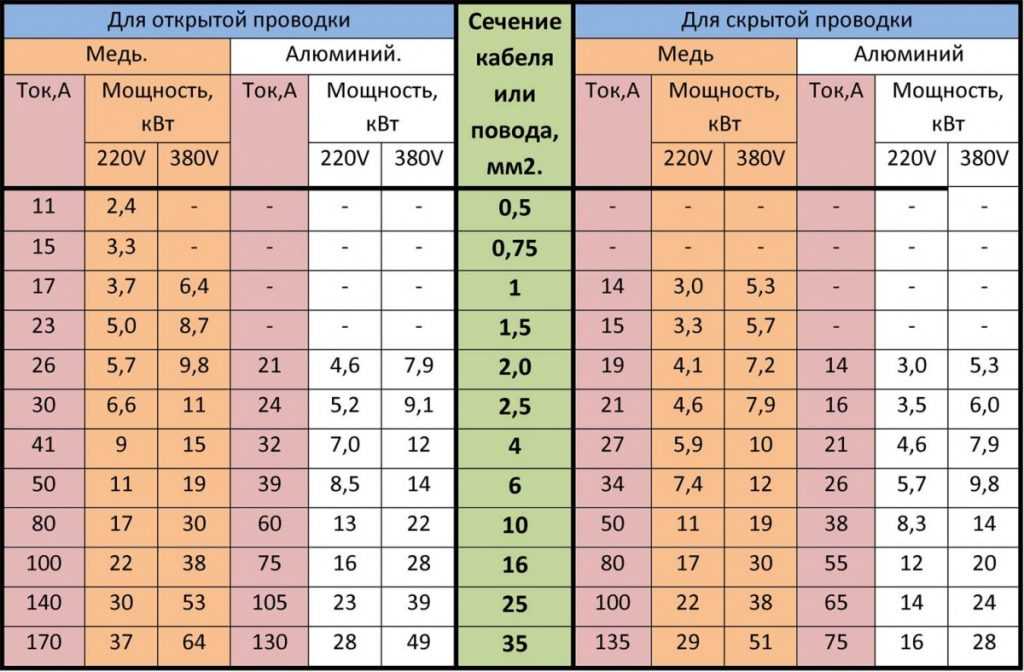

Выбор сечения кабеля с медными жилами по мощности подключаемой нагрузки



Допустимый ток для кабелей с МЕДНЫМИ жилами в полихлорвиниловой изоляции марок:ВБВ, ВВГ, ПВ-1, ПВ-3, ППВ, ПУГНП, ПБППГ и др. при прокладке по ВОЗДУХУ
Сечение жилы, мм2	Допустимый ток, А, по условиям нагрева для кабелей и проводов
	1-жильные	2-жильные	3-жильные	4-жильные	5-жильные
1,5	23	19	19	17	16
2,5	30	27	25	23	20
4	41	38	35	32	27
6	50	50	42	39	34
10	80	70	55	50	47
16	100	90	75	69	62
25	140	115	95	87	82
35	170	140	120	110	101
50	215	175	145	133	126
70	270	215	180	165	155
95	325	260	220	202	190
120	385	300	260	239	219
150	440	350	305	280	254
185	510	405	350	322	291
240	605	—	—	—	343



Допустимый ток для кабелей с МЕДНЫМИ жилами в полихлорвиниловой изоляции марок:ВБВ, ВВГ, ПВ-1, ПВ-3, ППВ, ПУГНП, ПБППГ и др. при прокладке в ЗЕМЛЕ
Сечение жилы, мм2	Допустимый ток, А, по условиям нагрева для кабелей и проводов
	2-жильные	3-жильные	4-жильные	5-жильные
1,5	33	27	24	—
2,5	44	38	34	26
4	55	49	45	34
6	70	60	55	41
10	105	90	82	55
16	135	115	105	72
25	175	150	138	93
35	210	180	165	113
50	265	225	207	137
70	320	275	253	166
95	385	330	303	197
120	445	385	354	224
150	505	435	400	255
185	570	500	460	286
240	—	—	—	330



Электрические проводки должны отвечать требованиям безопасности, надежности и экономичности. Поэтому важно правильно рассчитать длину и сечение необходимых для монтажа электрической проводки проводов.

Длину провода рассчитывают по монтажной схеме. Для этого на схеме измеряют расстояния между сосед ними местами расположения щитков, штепсельных розеток, выключателей, ответвительных коробок и т. п. Затем, пользуясь масштабом, в котором вычерчена схема, вычисляют длину отрезков проводов; к длине каждого отрезка прибавляют не менее 100 мм(учиты вается необходимость присоединения проводов). Длину провода можно рассчитать также, измеряя непосредст венно на щитках, панелях, стенах, потолках и т. п. от резки линий, вдоль которых должны быть проложены провода.

Сечение провода рассчитывают по потере напряже ния и допустимой длительной токовой нагрузке. Если рассчитанные сечения окажутся неодинаковыми, то за окончательный результат принимают величину больше го сечения.

Потеря напряжения обусловлена падением напряжения в проводах, соединяющих источник тока с электроприемником. Она не должна превышать 2— 5% номинального напряжения источника электропита ния. Сечение проводов по потере напряжения рассчиты вают при проектировании электрических сетей, от кото рых питаются электроприемники промышленных предприятий, транспорта, крупных жилых и общественных зданий и т. п.

При проектировании небольших электро установок, например электроустановок отдельных по мещений, самодельных приборов и т. п., потерей напря жения в проводах можно пренебречь, так как она очень мала.

Для расчета сечения проводов по допустимой дли тельной токовой нагрузке необходимо знать номиналь ный ток, который должен проходить по проектируемой электрической проводке. Зная номинальный ток, сечение провода находят по таблице.



Сечение токо проводящей жилы, мм2	Ток, для проводов и кабелей с медными жилами, А					Ток, для проводов и кабелей с алюминиевыми жилами, А
	Одно-	Двухжильных		Трехжильных		Одно-	Двухжильных		Трехжильных
	При прокладке
	воздух	воздух	земля	воздух	земля	воздух	воздух	земля	воздух	земля
1,5	23	19	33	19	27	—	—	—	—	—
2,5	30	27	44	25	38	23	21	34	19	29
4	41	38	55	35	49	31	29	42	27	38
6	50	50	70	42	60	38	38	55	32	46
10	80	70	105	55	90	60	55	80	42	70
16	100	90	135	75	115	75	70	105	60	90
25	140	115	175	95	150	105	90	135	75	115
35	170	140	210	120	180	130	105	160	90	140
50	215	175	265	145	225	165	135	205	110	175
70	270	215	320	180	275	210	165	245	140	210
95	325	260	385	220	330	250	200	295	170	255
120	385	300	445	260	385	295	230	340	200	295
150	440	350	505	305	435	340	270	390	235	335
185	510	405	570	350	500	390	310	440	270	385
240	605	—	—	—	—	465	—	—	—	—



Расчёт сечения кабеля по мощности и току: формулы и примеры

При строительстве дома или замене старой электропроводки необходимо произвести расчет проводника по его пропускной способности. Это защитит домашнюю сеть от перегрузки. Как производить расчет, что влияет на пропускную способность кабеля? Об этом будет указано ниже, но сначала вспомним, что такое электрический ток.

• Для чего необходим расчет кабеля
• Что необходимо знать для правильного выбора провода?
• Что будет, если неправильно рассчитать сечение
• Что влияет на нагрев проводов
• Как рассчитать сечение кабеля по мощности?
• Таблица сечения медного кабеля по току, ПУЭ-7
• Таблица сечения алюминиевого кабеля по току, ПУЭ-7
• Выбор сечения кабеля по силе тока
• Расчет сечения кабеля по длине

Для чего необходим расчет кабеля

Металл, из которого изготавливают жилы провода или кабеля, имеет какое-то сопротивление. Когда электроны, а в металлах именно они являются основными носителями заряда, сталкиваются с таким сопротивлением, они производят работу, нагревая проводник. Если сечение или диаметр провода достаточный, то такой нагрев незначительный, в противном случае нагрев будет существенным, а это уже грозит плохими последствиями.

Расчет необходимого сечения кабеля позволяет создать такие рабочие условия, при которых температура не будет повышаться выше допустимого значения. Второстепенная задача, которая стоит при расчете, может предусматривать подключение в дальнейшем дополнительного электрооборудования.

Для протяженных линий такое вычисление поможет определить потерю напряжения в самой дальней точке линии. При неправильном расчете для дальних потребителей напряжения может не хватить, особенно в час пик, что приведет к их неправильной работе или отказу вообще.

Может возникнуть и такая ситуация: расчет сечения проводов и кабелей был произведен правильно, но не был учтен график работы мощных потребителей. В этом случае может возникнуть перегрузка линии.

Что необходимо знать для правильного выбора провода?

При покупке провода или кабеля стремятся достичь оптимального соотношения цена – надежность. Что в это входит? Рассмотрим несколько составляющих:

• материал металла;
• количество проволок в жиле;
• защитные оболочки;
• соотношение цен проводов разного сечения;
• минимальный диаметр проводника.

В основном используют кабеля с медными или алюминиевыми жилами. Алюминий дешевле, но имеет большее сопротивление по сравнению с медью. С другой стороны, он легче и имеет защитную пленку из оксида алюминия.

Предостережение! Алюминий легко ломается, особенно если его надрезать при зачистке. Оксидная пленка имеет большое сопротивление, а это мешает соединять такой проводник с медью, которая усиливает окисление.

Поскольку электроны в основном движутся во внешнем слое проводника, то многопроволочные жилы способны пропускать больший ток, чем однопроволочные. Увеличение сечения провода в два раза увеличит его пропускную способность менее чем в два раза. Поэтому для экономии металла берут два и более провода меньшего сечения вместо одного с большим сечением.

Совет! Кабели с дополнительной защитой хуже сгибаются, тяжелее и уменьшают теплоотдачу. Кроме того, они дороже, поэтому без крайней необходимости ими лучше не пользоваться.

Используемые формулы выбора сечения кабеля позволяют подобрать нужный кабель, но они не учитывают автоматические выключатели, стоящие на защите сети. Поэтому необходимо также ориентироваться на используемые в квартире автоматы, а точнее, на их ток отсечки. Если выбранный провод не выдержит такой нагрузки, его нужно заменить проводом с большим сечением.

Что будет, если неправильно рассчитать сечение

Неправильный расчет может привести к двум противоположным результатам:

• кабель будет иметь недостаточное сечение;
• кабель будет иметь избыточное сечение.

В первом случае жилы кабеля будут перегреваться, изоляция будет быстрее стареть, при худшем сценарии возможно возгорание провода. Малое сечение может вызвать большое падение напряжение на самых дальних разъемах, это может вызвать отключение электроприбора или его неправильную работу. Несоответствие сечения кабеля к установленным автоматам, может сделать их бесполезными.

Если у кабеля сечение больше необходимого это приведет к ненужным материальным расходам, утяжелению проводки. С другой стороны, небольшой запас по сечению позволит в дальнейшем подключать дополнительные электроприборы, не меняя проводки.

Что влияет на нагрев проводов

Нагревание провода зависит от двух факторов:

• источника теплоты;
• эффективность охлаждения.

Тепло дают электроны. При движении по материалу они сталкиваются с атомами, вернее, с их внешними электронами и выбивают их с орбитали. В этот момент высвобождается энергия, в металлах это тепловая энергия. Поэтому, используя формулу расчета провода, обязательно нужно учитывать силу и плотность тока. Разберем это подробнее.

Упрощенно говоря плотность – количество электронов в поперечном срезе проводника. Зависит от самого материала и частично от напряжения. Особенно это заметно в полупроводниках, когда при увеличении напряжения увеличивается число носителей заряда. Сила тока – количество электронов, проходящих через поперечный срез за определенное время. Напрямую зависит от напряжения и сопротивления проводника.

Вывод. Чем больше плотность и сила тока, тем быстрее происходит нагрев металла.

Охлаждение кабеля зависит:

• от окружающей температуры;
• конструкции кабеля;
• способа прокладки;
• метода охлаждения.

Чем выше температура окружающей среды, тем большее сопротивление имеет кабель. Это увеличивает нагрев. Повышенная окружающая температура к тому же уменьшает охлаждение.

Чем больше слоев изоляции и чем она толще, тем хуже происходит отдача тепла. Открытые кабели охлаждаются быстрее, чем уложенные в каналы или короба. В горизонтальных коробах, где воздух стоит на месте, охлаждение хуже, чем в вертикальных, так как в последних происходит естественная циркуляция воздуха, улучшающая вентиляцию. Провода, проложенные на сквозняках или там, где работает вентилятор, будут охлаждаться лучше.

Как рассчитать сечение кабеля по мощности?

Для такого расчета имеются:

• таблицы;
• электронные калькуляторы;
• формулы.

Таблицы позволяют быстро, без дополнительных расчетов получить ответ. Однако это больше будет иметь рекомендательный расчет, не учитывающий особенности сети. Калькуляторы позволяют внести дополнительные условия и получить более точный ответ. Кто желает самостоятельно произвести расчет должен знать схему проведения вычислений. Формула сечения кабеля по мощности включает в себя:

• определение активной мощности для однофазной и полной мощности для трехфазной сети;
• по таблицам узнать коэффициенты: тепловые, потери, запас мощности и другие;
• определить силу тока;
• по таблице определить сечение, руководствуясь полученным значением тока.

Таблица сечения медного кабеля по току, ПУЭ-7

Пример расчета сечения кабеля по таблице можно посмотреть в ПУЭ – правила устройства электроустановок. Разные таблицы предназначены для определения сечения кабельных жил и проводов. Учитываются количество проводов, способ укладки. Для домашней сети, если провод уложен в лоток, это приравнивается к прокладке в трубе.

Таблица сечения алюминиевого кабеля по току, ПУЭ-7

Из-за разной проводимости ток для медного и алюминиевого провода с одинаковым сечением будет разный. Это отображено в таблицах. Причем таблицы могут быть отдельными для каждого металла или общими.

Выбор сечения кабеля по силе тока

Рассмотрим на практике, как можно пользоваться формулой расчета кабеля по току. Для однофазной сети используют следующую формулу: P = UI, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах. Определяем суммарную мощность электроприборов обычно работающих одновременно. Допустим, она составила 9, 85 кВт. Переводим в ватты, получается 9 850 Вт. Напряжение сети равно 230 В. Мощность делим на напряжение и получаем ток силой 42,8 А.

Будем покупать медный провод, проложенный в кабельном канале (трубе). Согласно таблице, два одножильных провода в трубе могут пропустить ток 46 А, если имеют сечение 6 мм2. Для алюминиевого провода это сечение будет равно 8 мм2, причем максимальный допустимый ток будет только 43 А.

Расчет сечения кабеля по длине

Иногда нужно рассчитать сечение длинного провода, например, переноску. Для этого нужно знать, какая максимальная мощность будет подключаться к нему. Пусть это будет 2,5 кВт или 2 500 Вт. По формуле выше находим ток:

округлим до 12 А. Определяем сечение по таблице для открытого провода, оно будет равно для медного провода 1,5 мм2. Падение напряжения на конце переноски не должно превышать 5%.

Возьмем провод длиной 30 метров и рассчитаем его сопротивление по формуле:

Такое значение вполне допустимо.

Зная, как произвести расчет сечения кабеля, помогает прокладывать надежные линии электроснабжения, не прибегая к помощи специалистов.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Расчет сечения кабеля, пошаговый пример

Расчет сечения кабеля, пошаговый пример

Содержание

Расчет падения напряжения в кабелях для. ..

Включите JavaScript

Расчет падения напряжения в кабелях для трехфазного и однофазного фазовые цепи

Почему важен расчет сечения кабеля?

Для обеспечения безопасной эксплуатации и работы при полной нагрузке без повреждения расчет сечения кабеля очень важен. Это помогает нам обеспечить подходящее напряжение для нагрузки.

Кроме того, правильно подобранные размеры помогают нам выдерживать самые сильные токи короткого замыкания и обеспечивать безопасность устройства во время работы.

В этой статье мы обсудим методологии и другие связанные параметры, касающиеся расчета сечения кабеля. Ну и конечно, приведем простой пример выбора кабеля.

Шаги расчета размера кабеля

Процесс метода расчета размера состоит из шести шагов.

1. На самом первом этапе мы собираем данные о кабеле, нагрузке и условиях окружающей среды.
2. Вторым шагом является определение минимального сечения кабеля для непрерывной пропускной способности по току.
3. Следующим шагом является определение минимального размера кабеля на основе падения напряжения.
4. Определите минимальный размер кабеля для условий короткого замыкания.
5. Пятый этап включает определение минимального сечения кабеля в случае полного сопротивления контура замыкания на землю.
6. Последним шагом является выбор минимального размера кабеля на предыдущих шагах.

Я создал приложение для Android, чтобы помочь вам в выборе кабелей. Приложение на 100% БЕСПЛАТНО, в нем есть самые распространенные таблицы кабелей. Я буду рад, если вы установите приложение отсюда.

electric4uonline

Теперь мы подробно обсудим каждый шаг, чтобы найти правильный размер кабеля.

Пошаговый пример выбора сечения кабеля

Предположим, что у нас есть:

• мощность нагрузки, P = 80кВт
• Нагрузка находится на расстоянии 200 метров от источника
• Три фазы, В = 415 В
• Коэффициент мощности, pf = 0,8
• Допустимое падение напряжения 5%
• Прямое заглубление в землю
• Глубина заложения 1 метр
• 35 °C Температура грунта
• Один кабель на траншею

Хорошо, выберем кабель пошагово

Нагрузка ток I = (Мощность в ваттах) / (1,732 · В · пф )

= (80 · 1000) / (1,732 · 0,815 · 415 )

= 139 A

Чтобы лучше понять решающую роль размера кабеля в электрической эффективности, прочитайте мою подробную статью здесь.

Определить поправочные коэффициенты

Из таблиц коэффициентов ухудшения характеристик мы находим коэффициенты ухудшения характеристик для примеров условий.

Подробнее о коэффициентах снижения номинальных характеристик читайте в нашей статье Что такое коэффициенты снижения номинальных характеристик подземных кабелей?

• поправочный коэффициент температуры грунта = 0,89
• поправочный коэффициент грунта = 1,05
• поправочный коэффициент глубины прокладки кабеля = 1,0

Общий коэффициент снижения номинальных характеристик = 0,89 * 1,05 * 1,0 = 0,93

Из таблиц допустимой нагрузки кабелей. Выбор Медь, XLPE , 3*50+25 мм ² , его ток равен 185 A , Снижение этого тока 185 * 0,93 = 172 A

4 90 падение напряжения 90 VD = 0,715 МВ/А/м, из таблиц падения напряжения.

VD = 0,715 * расстояние * ток нагрузки = (0,715/1000) * 200 * 139=19,877 В

Допустимое падение напряжения = 415 * 5% = 20,75 В .

Это означает, что кабель принят, так как падение напряжения находится в допустимых пределах (5% = 20,75 В)

Наконец, мы можем использовать кабель Медь, сшитый полиэтилен , 3*50+25 мм ² для указанных выше нагрузок и условий укладки.

Прочитайте мою статью Проблемы с падением напряжения? Вот как выбрать идеальный размер провода

Важные примечания:

• В данном примере мы пропустили расчет КЗ, так как он намного сложнее и зависит от многих факторов.
• Падение напряжения и допустимая нагрузка по току кабеля, которые составляют 0,715 МВ/А/м и 185 А, находятся в моем приложении для Android «CABLES TABLES». Я сам это сделал.

Заключение

• Выбор силового кабеля для электрических нагрузок зависит от тока нагрузки, допустимой нагрузки кабеля, условий монтажа и т. д.
• Коэффициенты снижения номинальных характеристик должны применяться к току кабеля.
• Значение падения напряжения должно быть в допустимых пределах.
• Если падение напряжения на кабеле выше допустимого, выбираем кабель большего диаметра.

Не уходите с пустыми руками! Установите мои бесплатные приложения для Android.

Готовы революционизировать то, как вы работаете инженером или электриком? Установите мои приложения для Android и откройте для себя совершенно новый уровень производительности и эффективности.

• Столы с кабелями  самые часто используемые столы с кабелями, я постоянно пользуюсь этим.
• Приложение Fast Electrical Calculator , которое я использую для электрических расчетов, я всегда рассчитываю на этого ребенка больше всего.
• Приложение Motor Calculator  – простое приложение для расчета электродвигателей.
• Приложение «Таблицы токов кабелей»  Нам нужна мощность кабелей почти каждый день, в этом приложении я упростил вам проверку емкости кабелей.
• Приложение для выбора автоматического выключателя  Это быстрый способ определить номинал автоматического выключателя.

Узнайте больше интересного контента, подписавшись на Мой канал

Хотите быть впереди всех в мире электротехники? Подпишитесь на мой канал YouTube и получите доступ к эксклюзивному контенту, который вы больше нигде не найдете!

Теги: кабель, формула

Рассчитать сечение кабеля и падение напряжения

← Рассчитать ток короткого замыкания в различных точках распределительной системы (Excel).

Индийские правила электроэнергетики — Резюме →

8 февраля 2014 г. 89 комментариев

Расчет сечения кабеля и падения напряжения:

Расчет падения напряжения и размера электрического кабеля для следующих данных.

• Электрические детали: Электрическая нагрузка 80 кВт, расстояние между источником и нагрузкой 200 метров, напряжение системы 415 В, три фазы, коэффициент мощности 0,8, допустимое падение напряжения 5%, коэффициент нагрузки 1,
• Деталь прокладки кабеля: Кабель прокладывается в земле в траншее на глубине 1 метра. Температура грунта составляет приблизительно 35 градусов. Количество кабелей на траншею — 1. Количество кабелей — 1 трасса.
• Информация о грунте: Удельное тепловое сопротивление грунта неизвестно. Природа почвы — влажная почва.

Расчет:

• Потребляемая нагрузка = Общая нагрузка x Коэффициент нагрузки
• Потребляемая мощность в кВт = 80 x 1 = 80 кВт
• Потребляемая мощность в кВА= кВт/P.F
• Потребляемая мощность в кВА =80/0,8=100 кВА
• Ток полной нагрузки = (кВАx1000) / (1,732xНапряжение)
• Ток полной нагрузки = (100×1000) / (1,732×415) = 139 ампер.
• Расчет поправочного коэффициента кабеля на основе следующих данных:
• Поправочный коэффициент температуры (K1), когда кабель находится в воздухе  составляет

Поправочный коэффициент температуры воздуха: K1
Температура окружающей среды ©	Изоляция
	ПВХ	СПЭ/ЭПР
10	1,22	1,15
15	1,17	1,12
20	1,12	1,08
25	1,06	1,04
35	0,94	0,96
40	0,87	0,91
45	0,79	0,87
50	0,71	0,82
55	0,61	0,76
60	0,5	0,71
65	0	0,65
70	0	0,58
75	0	0,5
80	0	0,41

• Поправочный коэффициент температуры грунта (K2):

Поправочный коэффициент температуры грунта: K2
Температура грунта ©	Изоляция
	ПВХ	СПЭ/ЭПР
10	1. 1	1,07
15	1,05	1,04
20	0,95	0,96
25	0,89	0,93
35	0,77	0,89
40	0,71	0,85
45	0,63	0,8
50	0,55	0,76
55	0,45	0,71
60	0	0,65
65	0	0,6
70	0	0,53
75	0	0,46
80	0	0,38

• Поправочный коэффициент теплового сопротивления (K4) для грунта (если известно тепловое сопротивление грунта):

Поправочный коэффициент Ther. Resi: K4
Удельное тепловое сопротивление почвы: 2,5 км/Вт
Удельное сопротивление	К3
1	1,18
1,5	1.1
2	1,05
2,5	1
3	0,96

• Поправочный коэффициент грунта (K4) грунта (если тепловое сопротивление грунта неизвестно):

Поправочный коэффициент загрязнения: K4
Природа почвы	К3
Очень влажная почва	1,21
Влажная почва	1,13
Влажная почва	1,05
Сухая почва	1
Очень сухая почва	0,86

• Поправочный коэффициент на глубину кабеля (K5):

Коэффициент глубины кабеля (K5)
Глубина укладки (метр)	Коэффициент рейтинга
0,5	1. 1
0,7	1,05
0,9	1,01
1	1
1,2	0,98
1,5	0,96

• Коэффициент коррекции длины кабеля (K6):

Поправочный коэффициент длины кабеля (K6)
№ цепи	нет	кабель Диаметр	0,125 м	0,25 м	0,5 м
1	1	1	1	1	1
2	0,75	0,8	0,85	0,9	0,9
3	0,65	0,7	0,75	0,8	0,85
4	0,6	0,6	0,7	0,75	0,8
5	0,55	0,55	0,65	0,7	0,8
6	0,5	0,55	0,6	0,7	0,8

• Коэффициент группировки кабелей (коэффициент количества лотков) (K7):

№ кабеля/лотка	(Коэффициент группировки кабелей K7) == № лотка
	1	2	3	4	6	8
1	1	1	1	1	1	1
2	0,84	0,8	0,78	0,77	0,76	0,75
3	0,8	0,76	0,74	0,73	0,72	0,71
4	0,78	0,74	0,72	0,71	0,7	0,69
5	0,77	0,73	0,7	0,69	0,68	0,67
6	0,75	0,71	0,7	0,68	0,68	0,66
7	0,74	0,69	0,675	0,66	0,66	0,64
8	0,73	0,69	0,68	0,67	0,66	0,64

• В соответствии с вышеприведенными коэффициентами корректировки деталей являются
• Поправочный коэффициент температуры грунта (K2) = 0,89
• Поправочный коэффициент для грунта (K4)=1,05
• Поправочный коэффициент на глубину кабеля (K5)=1,0
• Коэффициент коррекции длины кабеля (K6)=1,0
• Общий коэффициент снижения рейтинга = k1x k2 x k3 x K4 x K5 x K6 x K7
• Общий коэффициент снижения рейтинга = 0,93

Выбор кабеля:

• Для выбора подходящего кабеля должны быть соблюдены следующие условия
• ( 1) Номинальный ток кабеля Ампер должен быть выше, чем ток полной нагрузки нагрузки.
• (2) Падение напряжения на кабеле должно быть меньше заданного падения напряжения.
• (3) Номер участка кабеля >= (полный ток нагрузки / номинальный ток кабеля).
• (4) Нагрузка на короткое замыкание кабеля в этой точке должна быть выше, чем нагрузка системы S.C.

Выбор корпуса кабеля (1):

• Выберем кабель с 3,5 жилами 70 кв. мм для одиночной прокладки.
• Допустимая сила тока кабеля площадью 70 кв. мм составляет 170 ампер, сопротивление = 0,57 Ом/км и реактивное сопротивление = 0,077 мОм/км
• Суммарный номинальный ток кабеля площадью 70 кв.мм = 170×0,93 = 159 ампер.
• Падение напряжения в кабеле = (1,732x Ток x (RcosǾ+jsinǾ) x Длина кабеля x 100) / (Напряжение в линии x Количество линий x 1000)
• Падение напряжения кабеля = (1,732x139x(0,57×0,8+0,077×0,6)x200x100)/(415x1x1000)=5,8%
• Падение напряжения кабеля=5,8 %
• Здесь падение напряжения для кабеля площадью 70 кв. мм (5,8%) выше, чем при определении падения напряжения (5%), поэтому либо выберите больший размер кабеля, либо увеличьте количество кабельных трасс.
• Если мы выберем 2 номера пробега, то падение напряжения составит 2,8%, что находится в пределах (5%), но использовать 2 номера пробега кабеля 70 кв. мм неэкономично, поэтому необходимо использовать следующий больший размер Кабель.

Выбор корпуса кабеля (2):

• Выберем кабель с 3,5 жилами 95 кв. мм для одинарной прокладки, емкость S.C = 8,2 кА.
• Допустимая сила тока кабеля площадью 95 кв. мм составляет 200 ампер, сопротивление = 0,41 Ом/км и реактивное сопротивление = 0,074 мОм/км
• Суммарный номинальный ток кабеля 70 кв.мм = 200×0,93 =187 Ампер.
• Падение напряжения кабеля = (1,732x139x(0,41×0,8+0,074×0,6)x200x100)/(415x1x1000)=2,2%
• Падение напряжения кабеля=2,2%
• Чтобы выбрать кабель площадью 95 кв. мм, необходимо проверить условие выбора кабеля.
• (1) Номинальный ток кабеля (187 А) выше тока нагрузки при полной нагрузке (139 А) = OK
• (2) Падение напряжения в кабеле (2,2 %) меньше заданного падения напряжения (5 %) = OK
• (3)Количество участков кабеля (1) >= (139А / 187А = 0,78) = ОК
• (4) Емкость кабеля S.C (8,2 кА) выше, чем емкость системы S.C в этой точке (6,0 кА) = OK
• Кабель площадью 95 кв. мм удовлетворяет всем трем условиям, поэтому рекомендуется использовать кабель с сечением 3,5 жилы площадью 95 кв. мм

Нравится:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение).
