Прокладка кабелей 10 кВ в земле. Монтаж кабельных линий 10 кВ

Прокладка кабеля 10 кВ — разновидность электромонтажных работ, ключевая цель которых — создание кабельной магистрали для передачи электроэнергии. Такие виды работ осуществляться специализированными предприятиями – допуск и разрешение на соответствующие работы обязателен. Силовые кабели на 10 кВ (с пропитанной бумажной изоляцией) предназначаются для создания магистральной сети электроснабжения для промышленного и сельскохозяйственного сектора.Кабельная продукция, рассчитанная на напряжение работы до 10 кВ, выпускается стандартизированной под рабочие напряжения 1, 3, 6 и 10 кВ.

Разновидности кабелей

На сегодняшний день наибольшей популярностью пользуются такие виды кабеля:

• Кабели силового типа с бумажной изоляцией. Важное преимущество таких кабелей состоит в возможности их применения в широком спектре климатических условий, в большинстве регионов России.
• Кабель с пропитанной изоляцией. Такой материал выдерживает нагрев до 200 градусов, при этом не разрушаясь, что позволяет сохранить магистраль работоспособной даже при наступлении критических ситуаций.
• Кабели с бронью. Ключевое преимущество таких изделий — их жесткость, обеспечивающая возможность механизированной прокладки.
• Кабель силового типа с жилами из алюминия. Пользуется наибольшей популярностью из всех перечисленных вариантов, поскольку отличается низкой стоимостью и обладает отличными электротехническими параметрами.
• Медный кабель. Важное преимущество по сравнению с другими решениями состоит в повышенной устойчивости к механическим и токовым нагрузкам.

Нормы прокладки

Прокладка кабелей 10 кв в земле должна выполняться на глубине не менее 70 сантиметров. Одновременно в траншее может быть размещено не менее 6 кабелей при условии, что напряжение, текущее по ним, не превышает 10 Кв. Ширина траншее определяется таким образом, чтобы дальнейшие монтажные работы после ее рытья проходили комфортно, но минимальная ширина составляет 20 сантиметров. Если кабелей 20 или больше, оптимальным решением для их размещения станет тоннель.

Как проходят испытания

Прежде, чем приступить к испытаниям, доставленный с завода кабель тщательно распаковывают и проводя визуальный осмотр. Все участки, на которых были выявлены повреждения, сразу же удаляются и в основной части испытаний не участвуют.

После визуального осмотра проверяют волновое сопротивление. Оценив этот параметр, получится выявить скрытые повреждения, если они есть. Если монтажные работы проводятся в условиях минусовых температур, то важно планировать продолжительность монтажа. Если температура не ниже ноля и не выше + 10 градусов, то монтаж следует завершить в течении 1 часа. При температуре от -10 до -20 на монтаж отводится 40 минут и при более низких температурах — не более получаса.

Особенности технологии прокладки

Прокладка кабельных линий 10 кв выполняется с запасом, необходимым для защиты кабеля в случае смещения почвы, а также для сохранения целостности магистрали при деформации из-за изменения температурного режима.

Монтаж осуществляется в 2 этапа. Первый — формирование надежных опор для кабеля. Второй — непосредственно монтажные работы: прокладка, разводка, подключение. Обратите внимание: на территории помещений, а также в тех случаях, где есть значительная вероятность доступа к магистрали персонала, не обладающего соответствующей квалификацией, кабель монтируется по верху, на высоте от 2 метров.

Какими документами определяются правила и технология монтажа.

Прокладка кабеля 6 10 кв как технологический процесс регламентируется двумя основными документами:

1. ПУЭ (Правила устройства электроустановок).
2. Инструкция от производителя кабеля. Как правило, в этом документе подробно описан не только процесс монтажа, но и оптимальные условия его проведения.

Обратите внимание на то, что для проведения таких работ необходимы соответствующие доступы. В противном случае, монтажные работы проводятся с прямым нарушением требований ПУЭ и к эксплуатации такой объект допущен не будет.

Почему прокладка кабельных линий 10 кв должна выполняться профессионалами

Прокладка кабеля 6 10 кв должна выполняться опытными, добросовестными специалистами, в строгом соответствии с требованиями ПУЭ. Безопасная, долгосрочная эксплуатация возможна только при условии качественного монтажа. Плановое обслуживание и внеочередной ремонт таких магистралей также должны выполняться опытными, добросовестными специалистами, с применением соответствующего оборудования.

Когда нужна помощь опытных специалистов с доступами к данной разновидности электромонтажных работ, обратитесь в нашу компанию. Стоимость работ мы озвучим до их проведения, сроки окончания также сообщим заранее. Остались вопросы? Свяжитесь с нами прямо сейчас для получения бесплатной консультации от специалистов компании.

Прокладка кабелей до 10 кВ в траншеях

Подробности

Категория: Кабели

• монтаж
• кабель
• земляные работы
• среднее напряжение

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.
Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.

СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина траншеи

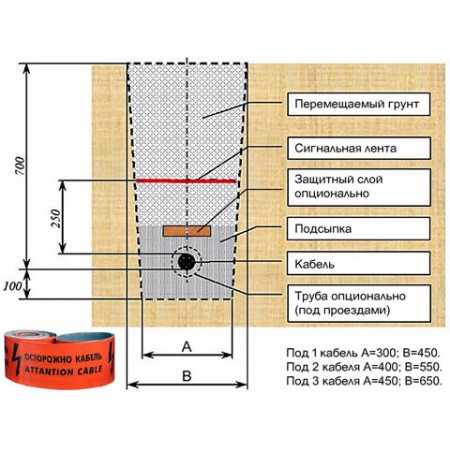

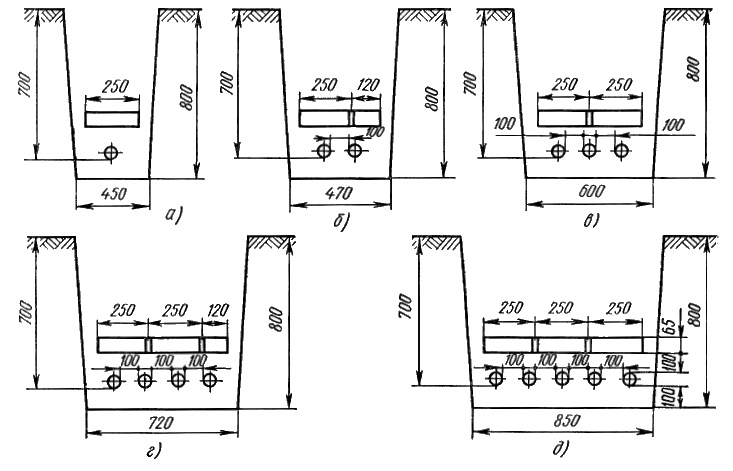

Рис. 1. Размеры траншеи для прокладки кабеля 1—10 кВ: B1 — на дне траншеи; В2 — у поверхности земли; В3  —зона отвода

(рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.

Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.

При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 3). При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.
Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3×70 мм² должно быть не более 4 шт.; сечением (3×95 — 3×240) мм² — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Рис. 3. Расположение концов кабеля в месте монтажа двух соединительных муфт
В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 4), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 5).

Рис. 4. Раскатка кабеля с трубоукладчика.

Рис. 5. Линейный (а) и угловой (б) универсальные распорные ролики
