Греющий кабель для водопровода монтаж своими руками: пошаговый инструктаж + рекомендации по выбору лучшего кабеля — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

как выбрать и самостоятельно правильно смонтировать. Греющий кабель для водопроводных труб

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм, и у внутренних – 5*7мм.

Ошибка №4Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

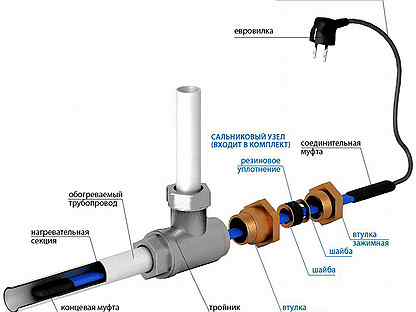

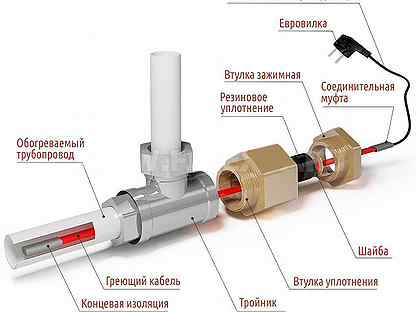

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
фиксированная длина – нельзя ни увеличивать, ни укорачивать;
невозможность замены перегоревшего участка – менять придется полностью;
отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Способы монтажа на водопровод

Утепление водопровода способом подогрева трубы кабелем подразуме

видео-инструкция по монтажу своими руками, особенности подключения самогреющих, саморегулирующихся, проводов, лент, как установить, выбрать, цена, фото

Сегодня речь пойдет о греющем кабеле, который позволяет защитить водопровод на загородном участке от замерзания. Особенно данное устройство подходит для наших климатических условий с суровыми и долгими зимами, которые диктуют свои требования различным инженерным системам.

Вы узнаете – как монтировать греющий кабель для водопровода своими руками, как его правильно выбирать, а также его виды. Как ни странно, но его нередко используют для труб с горячей водой, потому что слишком низкие температуры могут спровоцировать их обмерзание.

Как монтируется самогреющий кабель для водопровода наружного типа

Считается, что такие провода являются саморегулирующимися. Однако на практике они потребляют одну и ту же мощность при любой погоде. Кабель при этом способен греть трубы и при минусе за окном, и когда температура выше 0˚С.

Греющий кабель с функцией саморегулирования

Специалисты-технологи проводили исследования всех образцов саморегулирующихся проводов, предлагающихся на рынках нашей страны. В результате все параметры оказались примерно одинаковыми для всех марок.

Обратите внимание!
Используемое в названии слово « саморегулирующийся » в большинстве случаев остается только лишь словом.

Инструкция по эксплуатации саморегулирующих проводов рекомендует прикреплять их к самим трубопроводам, при этом нет разницы – снаружи они будут или внутри них, так как изоляция должна защитить их от воздействия окружающей среды. Подключать их к электричеству необходимо в особо холодные дни, чтобы вода не застыла в трубе и не разорвала ее.

Греющий провод для водопровода для установки внутри трубы

Совет: беря во внимание технические показатели, рекомендуем для экономии использовать термодатчики, которые и будут следить за расходом потребляемого электричества.
О том, как подключить их обычно указано в инструкции по применению приборов.

В наших зимних условиях греющие кабели для обычного водопровода являются обязательным элементом, тем более, когда нет возможности проложить их на глубине ниже промерзания почвы. Однако устройства несут в себе определенный круг проблем.

К примеру, срок их эксплуатации не очень долгий, поэтому может возникнуть проблема, когда его придется заменять под землей, особенно зимой. Никто, конечно, это делать не будет.

Как установить греющий кабель в водопровод самостоятельно

Рекомендуем более эффективный вариант – прокладку греющего провода прямо в трубе. С его помощью удастся не допустить замерзания потока, и вы сможете постоянно пользоваться в доме водой.

Если будете соблюдать элементарную экономию и включать греющий кабель не так часто, можно пережить таким способом не одну зиму. Кроме того, вам удастся сберечь значительные средства на оплату электроэнергии.

Остается решить задачу – когда следует включать оборудование? Для этого нужно произвести замер температуры воды в скважине и рассчитать температуру трубы. При совпадении параметров или почти одинаковых, греть трубопровод не стоит. Момент включения устройства – самая низкая температура воды в скважине.

Подключение греющего кабеля для водопровода происходит к бытовой сети 220 В

Монтаж

Сэкономить деньги можно и с помощью правильно проведенной установки саморегулирующегося кабеля.

Рассмотрим монтаж греющего кабеля для водопровода детальнее:

Выберите провод, у которого самые большие показатели по возможным включениям и отключениям.

Протяните его вдоль всего трубопровода, который необходимо обогреть.
Замерьте в самый лютый мороз температуру воды в скважине или в колодце, теперь это будет являться отправной точкой всех расчетов.
Подключите к системе реле контроля определенного температурного уровня и выставьте на нем нужный параметр. Устройство должно включить греющий кабель тогда, когда температура станет ниже отправной точки на 2-3˚С, а затем отключить после ее приближения к равенству температуры воды в источнике и самой трубе.
Заизолируйте и утеплите тщательно всю конструкцию.
Произведите подключение к электросети согласно рекомендаций производителя.

Совет: нет нужды использовать большие мощности, достаточно бытовых, рассчитанных на 220В.

Указанный вариант монтажа сегодня считается наиболее успешным и экономически правильным.

Так удается продлить срок эксплуатации и системы обогрева труб, и провода.

Греющая лента для водопровода монтируется самостоятельно

Увы, но рекламируемые саморегулирующиеся кабеля не оправдывают надежд, которые на них возлагают потребители. Лишь термореле поможет сохранить сбережения и нормально пережить даже самые суровые условия зимнего периода без неприятностей и потерь.

Выбираем греющэээий кабель правильно

Основной показатель, по которому большинство потребителей подбирают провод – его мощность, от чего, кстати, зависит и цена изделия.

Решение вопроса зависит напрямую от места укладки кабеля:

поверх водопровода – можете ограничиться образцами с параметрами 17 Вт/м;
внутри трубы – будет достаточно и мощности 10 Вт/м.

Не знаете, как выбрать реле? Рекомендуем приобретать модели TSTAB или ТР-35М.

Теперь рассмотрим некоторые нюансы, которые необходимо учитывать при выборе оборудования:

не используйте резистивный тип провода при обогреве трубы от колодца к дому
. Ни одно реле не сможет отключиться, потому что низкий порог в данном случае +13˚С. Своими руками отключать весной будет опасно, так как из-за холодных ночей труба может промерзнуть;
монтируя реле, учтите, что ставить его нужно с противоположной от провода стороне трубы. Лишь в этом случае показания будут максимально точными;
реле не нуждается в теплоизоляции, но к выбору утеплителя для водопровода отнеситесь со всей ответственностью. Он должен быть непромокаемым или таким, который не сможет сдавить земля.

Совет: в качестве утеплителя для труб чаще всего у нас используют вспененный полиэтилен.

Контроль и эксплуатация греющего провода

Остается решить еще один вопрос – как осуществлять контроль за работой системы обогрева водопровода? Для этого есть светодиодная индикация.

На фото – саморегулируемый греющий провод может быть нескольких видов

К примеру, на реле установлена лампочка, которая светится, когда система обогрева включена. При достижении необходимых температурных показателей она потухает, значит, обогрев временно отключается. Это идеальный вариант контроля.

Рекомендуем вам обязательно проверять работу светового сигнала после изменения температурных показателей. Проведите наблюдение в течение некоторого времени, чтобы убедиться в ее работоспособности.

Вывод

Использование греющего провода для водопровода повышает его эффективность в период сильных морозов. Монтаж системы можно проводить самостоятельно, ничего сложного в этом нет, если у вас есть навыки работы с электроприборами.

Лучше всего, когда провод буде установлен внутри трубопровода. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Монтаж для Кровли, Водостоков, Водопровода

ЭкономияSavedRemoved 0

Обогрев при помощи кабеля в последнее время стал очень популярным при ремонте и строительстве. Благодаря кабелю можно производить обогрев не только трубопровода, но и других объектов, например, кровли и пола. Возможность свернуть материал в любое положение позволяет смонтировать его практически на любой плоскости, поэтому поверхность объекта получает необходимый обогрев.
Читайте также: [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы
Что такое греющий кабель?
Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото &Видео) +Отзывы

Греющий кабель
Кабель нагревается благодаря протекающему по нему электрическому току, тем самым превращая электрическую энергию в тепловую без использования различных видов топлива.
Один из главных параметров в работе компонентов является удельное тепловыделение, которое измеряется как мощность по отношению к длине (Вт/м). Современные материалы могут сохранять необходимую температуру (5 – 150 С). Эксплуатируемый срок составляет не менее 20 лет и 10-летнею гарантию дает производитель.
Его преимущества
Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы
Монтаж греющего кабеля
В случае правильного монтажа обогрев прослужит долго и без нареканий
Данный вид универсален. Может применяться не только для прогрева трубопроводов, находящихся под землей и на улице, но и при установке теплого пола в помещении и обогреве покрытий при постановке кровли

Не несет вреда экологии и абсолютно безопасен
Монтаж не требует применения каких-либо особых навыков и отличается достаточной простотой установки. А дальнейшее использование не несет в себе каких-то нюансов и довольно несложное. Единственно, при выборе надо обратить внимание на параметры и технические данные материалов
Принцип работы
Читайте также:  Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)
Кабель состоит из нескольких секций разной длины (от нескольких сантиметров до нескольких сотен метров). Внутри устанавливается жила, компоненты которой имеют большое электрическое сопротивление. Удельное тепловыделение зависит от величины сопротивления сплава: при увеличение сопротивления увеличивается тепловыделение.
Жила комплектуется экранами, состоящими как из алюминиевых компонентов, так и из медных проволочных сеток. Она покрыта изоляционной оболочкой, изготовленной из полимерных компонентов.
Принцип работы
Вокруг устанавливается оболочка из поливинилхлоридных веществ, защищающая его от воздействий извне. При этом кабель может состоять как из одной, так и из нескольких специальных жил.
Соответственно наименьшей ценой обладают одножильные, но простота конструкции способствует влиянию электромагнитного излучения из вне. Более надежной будет система, состоящая из нескольких нагревательных жил, а экранирование фольгой защитит от наводок. Естественно, стоимость экранированного будет выше, чем у такого же, не обладающего защитой из фольги.
Дополнительно оснащаются такими приборами и компонентами:
соединительные коробки
средства, позволяющие производить оконцевание, сращивание и проход через теплоизоляцию
автоматами защиты, доп. устройствами обогрева
постановка автоматов защиты и дополнительных устройств управления обогревом в один шкаф
Читайте также: Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)
Виды кабеля
Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков
Нагревательные виды бывают следующих типов:

Резистивный греющий кабель
Резистивные
Обладают более простой конструкцией и предназначены для установки в пол и постановке в трубопроводах, диаметр которых не превышает 40 мм. Принцип работы состоит во включении обогрева при помощи устанавливаемых датчиков температуры. При снижении ниже установленного, система автоматически включается и происходит нагрев током элементов, которые направляют получившееся тепло на трубы.
После достижения необходимой температуры система автоматически отключается. Сам кабель состоит из металлической жилы, обернутой изоляционным материалом. Из-за простоты устройства он обладает возможностью сохранения параметров в течение всего периода работы устройства, а также обладает высоким удельным тепловыделением.
Цена его более дешевая, чем у саморегулирующегося. Самой большой минус у резистивных материалов – это необходимость смены всего нагревательного участка в случае наличия неисправности, так как демонтировать какой-либо участок произвольно недопустимо. В продажу поступает в виде готовых секций определенного размера. При подборе необходимо помнить, что при разной длине секций применяются жилы, обладающие различными материалами.
В случае обрезания происходит увеличение удельного тепловыделения, что вызывает перегрев изоляции и дальнейшую поломку. Максимальный эффект при монтировании данного вида компонентов в трубопровод можно получить при дополнительном проведении изоляции трубы.
Наиболее часто в магазинах можно встретить 4 вида резистивных нагревающих элементов, различающихся наличием жил и дополнительного экранирования (одножильный, одножильный экранированный, двухжильный, двухжильный экранированный). На каждом кабеле нанесена информация о типе, удельной мощности, напряжении и дате изготовления.
Саморегулирующийся греющий кабель
Саморегулирующийся
Саморегулирующийся кабель устанавливается для обогрева трубопроводов большого диаметра, кровли и больших промышленных помещений. Система самостоятельно, без применения каких-либо датчиков, начинает греть, реагируя на уменьшение температуры. В нагревательных компонентах данного типа внутри устанавливается несколько полупроводниковых жил, обладающих возможностью изменять сопротивление при повышении или понижении температуры. В случае падения температуры происходит снижение сопротивления, что автоматически повышает выработку тока и приводит к дальнейшему нагреву.
Саморегулирующийся кабель может сработать на любые, даже небольшие термические изменения, на разных участках поверхности. Соответственно, нагрев на различных частях труб может быть абсолютно разным, что позволяет использовать максимально эффективно и добиться экономичности.
Одним из плюсов – это надежность. Например, он не перегреется и не выйдет из строя, даже если произойдет перехлест на каком-либо его сегменте. Кроме того, можно производить нарезку на любую необходимую величину, что в дальнейшем способствует упрощению монтажа и ремонта греющих компонентов.
Минус является относительно небольшой срок службы полупроводниковой матрицы (в среднем около 20 лет), из-за этого данный вид греющего элемента желательно использовать в открытом доступе. Поэтому для таких работ, как постановка нагревательного кабеля в пол желательно применять резистивный тип.
Читайте также:  Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева
Зональный нагревательный греющий кабель
Зональный
Зональный нагревательный по характеристикам и стоимости находится между резистивными и саморегулирующимися материалами. Данный вид по многим характеристикам схож с резистивным, но обладает одним из главных плюсов саморегулирующихся элементов: возможность вырезания сразу на объекте.
Проводники обматываются слоем изоляции, поверх которого укладываются материал из сплавов (например, нихромовая нить), обладающих высоким сопротивлением и осуществляющий обогрев.
Читайте также: Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы
Применение кабеля
Читайте также:  Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)
Обогрев резервуаров кабелем
Греющий кабель необходимо выбирать, учитывая расчет возможных теплопотерь на объекте при самых отрицательных термических изменениях, не забывая про вид и толщину установленной теплоизоляции. Тип нагревательной системы подбирается с учетом возмещения теплопотерь объекта.
Греющий кабель для обогрева труб
В водопроводе нагревательные материалы могут монтироваться как в полости трубы, так и с внешней стороны. Внутренняя постановка резистивной нагревательной системы применяется в трубах небольшого диаметра. Внешняя постановка производится на трубопроводах большого диаметра, для нее применяется греющий саморегулирующийся кабель
Монтаж теплого пола
Установка в пол. Не редкость, что при ремонте половых покрытий происходит монтаж теплого пола, применяемого как в квартирах, так и в частных домах. Нагревательные материалы монтируется в равномерном порядке в половой бетонной стяжке. Сверху производится постановка необходимого покрытия. При включении происходит равномерный подогрев пола. При установке данной системы применяется резистивные нагревательные элементы. Применяются при монтаже теплого пола нагревательные маты, состоящие из греющих элементов, небольшого диаметра, смонтированного на сетке и имеющего небольшой интервал. Изготавливается из кабеля, состоящего из одной или двух жил. При этом системы, изготовленные из одножильных, рекомендуется устанавливать в нежилых помещениях и промышленных объектах. В квартирах и частных домах рекомендовано устанавливать маты, состоящие из нагревательной системы, обладающей экранированием и наличием двух нагревательных жил. Наличие экранирования делает безопасным проживание человека, исключая воздействия на него магнитного поля. Одним из плюсов постановки «тонкого теплого пола» является легкость производимого монтажа конструкции, благодаря закреплению греющих компонентов непосредственно на сетке, что позволяет произвести самостоятельную постановку системы
Обогрев кровли
Кровля. Для того чтобы не допустить образования льда и накопления снега, применяются системы обогрева на кровельных поверхностях. Постановка материалов производится в районах, где наиболее часто возможно появления сосулек, льда, накопления снега. Монтаж обогрева избавляет в дальнейшем от необходимости проведения работ по очистки крыши. Производить монтаж компонентов в современном строительстве можно на любой вид кровельных материалов
Фото емкости с закрепленным греющем кабелем
Обогрев различных емкостей. Для того чтобы предотвратить замерзание различных жидкостей (нефтепродукты, химические вещества и т.д.) в емкости для обогрева монтируются греющие элементы. При этом возможно использование как резистивных, так и саморегулирующихся нагревательных системы. Важная функция – это предотвращение замораживания и поэтому, в зависимости от транспортируемых материалов, могут отличаться по необходимой температуре. Так для транспортировки нефтяных продуктов хватит +40С, а для транспортировки и хранения битума в емкостях необходима температура в районе + 170С
Читайте также: Строим курятник: описание, советы, устройство помещения на 5, 10 и 20 кур (105 Фото Идей) +Отзывы
Порядок установки греющего кабеля на трубах
Читайте также:  Лучшие полотенцесушители для ванной комнаты водяные и электрические: 15 популярных моделей с разным типом подключения | 2019
Установка греющего кабеля в трубах
Качественная установка нагревающей системы позволит гарантировать безаварийной работу водопровода и других аналогичных устройств.
Перед началом постановки произвести зачистку поверхности трубы, удалить ржавчину
Монтаж греющих компонентов проводится несколькими видами:
Нагревательный элементы монтируется на трубу параллельно, при этом используется один или несколько кабелей
Установка греющих элементов производится по спиральному типу. Данный способ используется в трубах небольшого диаметра и при наличии греющего кабеля достаточной длины
Для возможности равномерного нагрева трубы можно предварительно произвести обертывание скотчем из фольги.
Греющий кабель применяется для водопроводных систем
При постановке греющих компонентов необходимо производить монтаж, исключающий соприкосновение от фланцев и соединений, которые могут пропускать жидкости. Данный способ позволит обезопасить кабель от намокания нагревательной системы при возможном нарушении герметичности водопроводных и других конструкций.
При проведении постановки теплоизоляции надо монтировать нагревательную секцию таким образом, чтобы его холодный конец оставался снаружи слоя изоляции. Если установка происходит в удалении от розетки, то необходимо применить распаечную коробку. Чтобы резистивный провод не перегорел, необходимо при постановке избегать его пересечения. Данное правило не относится к саморегулирующемуся, так он не горючий.
Чтобы в дальнейшем, при эксплуатации, не испытывать проблем при разъединении трубопровода, необходимо устанавливать в районе вентилей и фланцев нагревающую секцию, длиной не больше 1,4 м.
Дополнительно защитить нагревательную конструкцию от возможного попадания жидкости можно с помощью постановки дополнительной изоляции. После постановки изоляции на трубах надо произвести маркировку о наличии нагревательного кабеля.
8.3 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
БЕЗОПАСНОСТЬ
8.5
ЭФФЕКТИВНОСТЬ
9
Оценки покупателей: Будьте первым!
Лучшее соотношение цены и качества нагревательный кабель своими руками — Выгодные предложения на нагревательный кабель своими руками от глобальных продавцов нагревательных кабелей своими руками
Отличные новости !!! Вы попали в нужное место для покупки нагревательного кабеля своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый нагревательный кабель своими руками станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили самодельный нагревательный кабель на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще сомневаетесь в выборе нагревательного кабеля своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести нагревательный кабель diy по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Как подключить электрический водонагреватель без резервуара

Выключатели не должны быть горячими на ощупь.
Не устанавливайте безрезервуарный электрический, если главный блок перегрет.
Горячий или горячий выключатель разрушит сервисную панель (главный выключатель)
Тест если электрическая сервисная панель подходит для работы без резервуара:
A) Откройте следующую ссылку, чтобы выполнить стресс-тест главного выключателя и служба панель: Стресс-тест
Почему сделать стресс-тест? Это твои деньги. Автоматические выключатели рассчитаны на токи. Tankless тянет много усилителей. Поток силы тока вызывает тепло. Тепло — это враг электрического. Перегретый срабатывает главный выключатель… или со временем расшатывается, шина плавится соединение и разрушает сервисную панель или блок выключателя. пример # 1: если у вас главный выключатель на 150 А, максимальная нагрузка составляет 80% или 120 ампер для «непрерывной работы». Постоянное превышение 80% приведет к нагреванию главного выключателя. а затем остыть и снова нагреться … плавление шины.
Пример №2: если вы иметь главный выключатель на 200 А (или на 200 А в рабочем состоянии), максимальная нагрузка составляет 80% или 160 ампер. Итак, если вы добавите без резервуара для всего дома, требующего 120-180 ампер, вам, вероятно, понадобится больший размер до 250+ ампер в зависимости от других бытовых нагрузок, таких как морозильная камера, насос для бассейна, духовка и т. д.

B) У каждого танка есть номинальная мощность.
C) Добавьте токи от безбака к нагрузочному тесту сервисной панели. К рисунку усилители для безбака: прочтите этикетку сбоку Вольт и Ватт. Разделите ватты на вольты, чтобы получить амперы. Так что если вольт 240 В и мощность 9000, тогда 9000 разделить на 240 = 37,5 ампер. А 9000 Ватт без резервуара может иметь два элемента мощностью 4500 ватт, и оба элемента может или не может активировать каждый раз, поэтому фактическая потребляемая мощность главного выключателя может варьироваться в зависимости от на поступающей воде температура, установка термостата и т. д.
D) Если электрическая сеть слишком мала для ожидаемой нагрузки, установите новую ‘электрическое обслуживание’ (блок выключателя и ответвительный провод от энергокомпании). Позвоните в энергетическую компанию или местный электрик.
Или, если позволяют квалифицированные и местные нормы, попросите счетчик вытащил и сам установил новую панель … если входящие провода правильный калибр. провод таблица датчиков
Или воспользуйтесь обычным баком-водонагревателем и сэкономьте деньги и головную боль Как увеличить количество горячей воды
Смотреть в рейтинге пластина, расположенная сбоку устройства
Прочтите руководство
1) Смотреть на электрической табличке с указанием напряжения и мощности
См. спецификации продукта лист.
2) Проконсультируйтесь Руководство по эксплуатации без резервуаров, если имеется
Несоблюдение шаги по установке, указанные в руководстве, аннулируют гарантию на продукт
Однако в некоторых руководствах показано, как подключить устройство
3) Предупреждение о гарантии:
Гарантия распространяется на дефекты изготовления, но не крышка DIY ошибки монтажа или электропроводки.
Ресурс
Обзор этапов установки
HVAC: Установка линии подачи воздуха и возврата холодного воздуха | инструкции
Приложение
Смотреть вживую
Войти
Профиль
Выйти
Регистр
Показывает
Главный
программа передач
Сделай сам
Показывает от А до Я
Хосты от А до Я
Лучшие выставки
Barnwood Builders
Большой пляж Строит
Особняки со скидкой
Первые ласты
Холмс: новое поколение
Реабилитация наркомана
Восстановлено
Утилизация
Возрождение каменного дома
Проект Vanilla Ice
Хосты
Джейсон Кэмерон
Джефф Девлин
Джош Храм
Мэтт Блашоу
Николь Кертис
Ванильный лед
Тамара День
Бретт Уотерман
Марни Оурслер
Скотт МакГилливрей
Не пропустите:
Идеи озеленения переднего двора
26 популярных домашних стилей
Стильное хранение в ванной
35 переработанных поделок
Как построить набор козловой ямы
Как
Сделать и украсить
Отделка
Поделки
Развлекательные
Повторное использование
Свадьбы
Пет Проекты
Просмотреть все
Номера и помещения
Кухня
Ванная
Спальня
Склад
Гараж
Этажей
Витрина экспертов
Креативные пространства
Просмотреть все
На открытом воздухе
Садоводство
Ландшафтный дизайн
Патио и террасы
Конструкции
Открытые площадки
Hardscaping
Ландшафтный дизайн
Места для детей
Просмотреть все
Техническое обслуживание и ремонт
Ремонт
Организация
Очистка
устойчивость
Готовность
Просмотреть все
Навыки и ноу-хау
Инструменты
Мастерские
Кладка и плитка
Плотницкие и деревообрабатывающие
Живопись
Электрооборудование и проводка
Сантехника
Просмотреть все
Не пропустите:
Идеи озеленения переднего двора
26 популярных домашних стилей
Стильное хранение в ванной
35 переработанных поделок
Как построить набор козловой ямы
Лотереи
Видео
Как
Навыки и ноу-хау
Электрооборудование и проводка
Как снять и заменить элементы водонагревателя
С помощью этих полезных инструкций установка нового водонагревательного элемента может быть несложной. PlumbingSupply.com® рад предложить заменяемые элементы и предоставить эту информацию, чтобы помочь вам удалить старый элемент и установить новый.
Как установить ввинчиваемый погружной элемент
Необходимые инструменты: отвертка Phillips, ключ для ввинчивания, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)
Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.
Шаг 1: Выключите OFF Электропитание на водонагреватель.
Шаг 2: Закройте ВЫКЛ. подача холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Снимите пластиковую защиту клемм.
Шаг 5: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 6: Отсоедините электрические провода от элемента.
Шаг 7: Снимите элемент, используя гаечный ключ.
Шаг 8: Очистите область прокладки и резьбу.
Шаг 9: Установите прокладку на элемент.
Шаг 10: Установите элемент и затяните гаечным ключом.
Шаг 11: Закройте сливной кран и включите подачу холодной воды.
Шаг 12: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным, затем закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть элемент или переставить прокладку.
Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточна, проконсультируйтесь с электриком для замены провода и выбора калибра провода. Ослабленный, корродированный или неисправные соединения проводки могут вызвать накопление тепла или возгорание на клеммах проводки.
Шаг 14: Подключите электрические провода к элементу.Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом наполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
Шаг 17: Включите Электроэнергия на водонагреватель.
Как установить универсальный погружной элемент с фланцем на 4 болта
Необходимые инструменты: крестовая отвертка , торцевой ключ, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)
Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.
Шаг 1: Выключите OFF Электропитание на водонагреватель.
Шаг 2: Закройте ВЫКЛ. подача холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 5: Отсоедините электрические провода от элемента.
Шаг 6: Снимите крепежные болты элемента с помощью торцевого ключа. Обратите внимание на положение кронштейна термостата, который будет переустановлен позже.
Шаг 7: Очистите область прокладки в резервуаре.
Шаг 8: Установите прокладку в углубление в баке.
Шаг 9: Установите элемент и кронштейн термостата. Затяните болты по диагонали.
Шаг 10: Закройте сливной кран и включите подачу холодной воды.
Шаг 11: Дайте всему захваченному воздуху выйти из открытого крана горячей воды, пока вода не станет постоянным потоком.Закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть болты или переставить прокладку.
Шаг 12: Надежно закрепите термостат на поверхности бака и под выступами кронштейна термостата.
Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточно высока, обратитесь к электрику для замены провода и выбора калибра провода. Ослаблено, Корродированные или неисправные соединения проводки могут вызвать перегрев или возгорание клемм электропроводки
Шаг 14: Подключите электрические провода к элементу.Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом заполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента
Шаг 17: Включите Электроэнергия на водонагреватель.
Конструкция и электрическая схема типового электрического водонагревателя
Сопутствующие товары и статьи
вернуться наверх ↑
HTCBL (120 В и 240 В) Кабель для электрического обогрева пола Руководство по установке
1 HTCBL (120 В и 240 В) Электрический кабель для обогрева пола Руководство по установке Содержание Важная информация по технике безопасности и установке 2 1. Измерение сопротивления 3 2. Совместимые типы полов и оснований 3 3. Технические характеристики продукта 4 4. Определение размеров системы, компоновка и выбор продукта Расчет площади обогреваемой площади Расположение и планирование Выбор продукта 6 5. Необходимые инструменты и материалы 7 6. HeatTech Установка кабеля Подготовьте схему переноса чернового пола на пол Установка электрической коробки Установка нагревательного кабеля Установка датчика пола Расположение датчика пола: Установка датчика пола: Установка пола Особые соображения: Метод самовыравнивания (рекомендуется для всех типов полов) Метод тонкого раствора Устранение неисправностей электрических соединений 13 Ограниченная гарантия HeatTech на весь срок службы 15 Страница 1 из 16
2 Важная информация по безопасности и установке ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ ИНСТРУКЦИИ И СЛЕДУЙТЕ ЭТИ ИНСТРУКЦИЯМ ПЕРЕД УСТАНОВКОЙ.НЕОБХОДИМОСТЬ ДЕЙСТВИЯ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ЛИЧНОСТИ И / ИЛИ ИМУЩЕСТВУ И АННУЛИРУЕТ ГАРАНТИЮ. ВНИМАНИЕ! Опасность поражения электрическим током и возгорания. ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ТРАВМ И / ИЛИ ПОВРЕЖДЕНИЯ ИМУЩЕСТВА УСТАНОВКА ДОЛЖНА ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПРОФЕССИОНАЛОМ, ЗНАЮЩИМ КОНСТРУКЦИЮ И ЭКСПЛУАТАЦИЮ СИСТЕМЫ, А ТАКЖЕ РИСКИ. Рекомендации по установке: УСТАНОВКА СИСТЕМЫ HEATTECH HTMAT ДОЛЖНА БЫТЬ СОГЛАСНА ВСЕМ ПРИМЕНИМЫМ НАЦИОНАЛЬНЫМ И МЕСТНЫМ ЭЛЕКТРИЧЕСКИМ И СТРОИТЕЛЬНЫМ КОДАМ.Для установки системы подогрева пола HTCBL требуется специальная цепь на 20,0 А и автоматический выключатель класса A GFCI или GFCI. Нагревательный кабель HTCBL нельзя перекрывать, перекрещивать, разрезать, сращивать, укорачивать или модифицировать. Если кабель поврежден, его необходимо заменить. Подводящий провод не должен касаться нагревательного кабеля, так как это может повредить изоляцию питающего провода. Провод датчика не должен пересекать подводящий провод (холодный конец) или нагревательный кабель. Никогда не сгибайте ту часть кабеля, к которой холодный ввод и нагревательный кабель подсоединяются на заводе (заводское сращивание). Никогда не подавайте питание на кабель HTCBL, пока он находится на катушке. Если система установлена во влажных помещениях, таких как ванные комнаты, кухни, сауны и т. Д. — рекомендуется использовать прерыватель цепи при замыкании на землю. Варианты термостатов, доступные от HeatTech, включают модели с GFCI 5 мА. Кабель излучающего теплого пола HTCBL предназначен только для внутреннего отопления. Его нельзя устанавливать в стенах или потолках. Нагревательный кабель должен быть проложен на расстоянии 3 ° C (по центру) по всей системе, чтобы обеспечить постоянную тепловую мощность.Никогда не используйте скобы для крепления нагревательного кабеля HeatTech HTCBL к черному полу. Черновой пол должен быть подготовлен в соответствии со спецификациями ANSI и не должен иметь гвоздей, шурупов или других острых предметов, которые могут повредить кабель. Никогда не прокладывайте кабель над компенсатором. Комбинированное значение R материалов напольного покрытия над нагревательным кабелем HTCBL не должно превышать значение 1,0. Для термостатов HeatTech максимальная комбинированная нагрузка на термостат составляет 15,0 ампер. Это составляет до 150 кв. Футов для нагревательных матов на 120 В и до 300 кв.футов для матов на 240 В. При использовании термостатов, отличных от HeatTech, убедитесь, что общий ток установленных нагревательных матов не превышает максимальный номинальный ток термостата. Для более крупной установки может потребоваться несколько термостатов, датчиков, специальных цепей, автоматических выключателей и т. Д. Не используйте острые инструменты для очистки линий раствора — это может повредить мат и аннулировать гарантию. Страница 2 из 16
3 1. Измерение сопротивления Для выполнения проверки изоляции и сопротивления необходим цифровой мультиметр (или омметр) с зажимами типа «крокодил» (или эквивалентные измерительные провода).Проверка сопротивления и изоляции нагревательного кабеля HTCBL должна быть проведена и записана не менее четырех раз: 1. Перед установкой (из коробки). 2. После установки нагревательного кабеля HTCBL. 3. После укладки тонко затвердевающего цемента или наливного раствора. 4. После укладки чистого пола (плитка, камень и т. Д.) ИСПЫТАНИЕ СОПРОТИВЛЕНИЯ — необходимо измерить сопротивление между двумя проводниками, белым и черным (как показано на изображении справа). Сравните показание сопротивления с сопротивлением, указанным в Таблице выбора продукта 1 или Таблице 2.Измеренное значение должно находиться в пределах ± 10% от данных в таблице. ТЕСТИРОВАНИЕ ИЗОЛЯЦИИ — Затем подключите заземляющий провод к черному проводу, а оба провода питания (задний и белый) к красному проводу мультиметра (как показано на изображении справа). Измерьте и запишите сопротивление. Оба измерения должны показывать бесконечность (обрыв цепи). ТЕСТИРОВАНИЕ ДАТЧИКА ПОЛА Кроме того, при использовании датчика температуры пола проверьте его сопротивление прямо из коробки и перед укладкой готового напольного покрытия (как показано на изображении справа).Показания должны быть около 15,0 кОм при 68F и около 12,0 кОм при 77F. Если вы получаете показания, отличные от описанных выше, остановите установку и обратитесь в службу технической поддержки за помощью. 2. Совместимые типы полов и черновых полов Совместимые типы черных полов: 1. Фанера 2. Цементная плита 3. Бетонная плита (гладкая поверхность) 4. Стяжка из раствора 5. Прочее (дополнительную информацию запрашивайте) Страница 3 из 16
4 Совместимый готовый пол Типы: 1. Плитка 2. Камень, мрамор, гранит 3.Ламинат 4. Паркетные полы 5. Ковролин 6. Винил, линолеум 7. Другие материалы со значением R не выше 1,0 (запросите дополнительную информацию) R-значения кажущихся идентичными напольных покрытий от разных производителей могут сильно различаться, поэтому для определения комбинированное значение R для конкретной комбинации типов полов / черновых полов, лучше всего обратиться к производителю продукта. 3. Технические характеристики продукта Конструкция кабеля: Номинальное напряжение: двухжильный 120 В (для серии HTCBL-120), 240 В (для серии HTCBL-240) Выходная мощность: 3 Вт на погонный фут или 12 Вт на квадратный фут (при 3 Ом. C. расстояние) ± 10% ЭДС (электромагнитное поле) Нет (ноль) Длина нагревательного кабеля: 40 футов и выше — см. Таблицу 1 и 2 Мин. Радиус изгиба нагревательного кабеля: Диаметр нагревательного кабеля: Диаметр холодного вывода: Макс. Окружающая температура: мин. Температура установки: Холодный конец 1 дюйм (25,4 мм) 1/8 дюйма (3,2 мм) 1/6 дюйма (4,2 мм) 85ºF (30C) 40ºF (5C) 2-проводной, 16 AWG плюс оплетка заземления; 10 футов (~ 3 м) ) длина кабеля для теплого пола HeatTech состоит из: Нагревательного кабеля (красный) — эта часть кабеля HeatTech устанавливается под поверхностью пола и генерирует тепло.Холодный конец (черный) — это ненагреваемая часть кабеля HeatTech длиной 10 футов, которая передает питание на нагревательный кабель и подключается к термостату. Холодный ввод и нагревательный кабель подключаются на заводе-изготовителе и представляют собой небольшую (~ 4 длины), заметно более толстую часть кабеля HeatTech. 4. Определение размеров системы, компоновка и выбор продукции 4.1. Расчет площади отапливаемой площади в квадратных футах В отапливаемую площадь не должны входить какие-либо постоянные приспособления, такие как душевые, ванны, туалеты, умывальники или шкафы. Чтобы рассчитать площадь обогреваемой площади в квадратных футах, умножьте длину (футы) на ширину (футы) и запишите значение.Если область обогрева не прямоугольная и содержит треугольники или препятствия, разделите ее на меньшие области, которые можно рассчитать, умножив ширину на длину. Треугольники — это в основном квадраты или прямоугольники, разделенные пополам, поэтому, чтобы вычислить его площадь, умножьте его ширину на высоту и разделите на два. Страница 4 из 16
5 4.2. Схема и планирование Создайте чертеж отапливаемой зоны с подробным расположением кабелей. Чтобы упростить процесс, можно использовать сеточную бумагу, где каждый сектор сетки представляет собой площадь пола 3 x 3 квадратных (3 равно расстоянию между параллельными проложенными нагревательными кабелями).Если проект предполагает использование более одной цепи, если HTCBL, или комбинации ковриков HeatTech и кабеля, спланируйте соответственно. Если кабель HeatTech является единственным источником тепла для комнаты, проверьте, соответствует ли выходная мощность системы в BTU вашим требованиям. Для преобразования используйте следующую формулу: 1 Вт = 3,41 БТЕ / ч. 1. Нарисуйте на макете все шкафы, душевые, ванны, джакузи и т. Д. — кабель HTCBL нельзя прокладывать под этими или любыми прочными креплениями. Избыточное тепло, которое скапливается под этими креплениями, может повредить кабель.Рекомендуемый зазор: Обратите внимание на расположение термостата. Термостат следует устанавливать на расстоянии не менее 4 футов от ванны и душевой кабины, чтобы на него не попадала вода. Расположение термостата также должно быть подходящим для установки кабельного холодного ввода (длиной 10 футов) и датчика температуры пола. 3. Кабель должен располагаться на расстоянии примерно 3 от края водостока, 1–4 от стен и не менее 4 от края унитазных колец (во избежание плавления восковой прокладки). Минимальное расстояние до вентиляционных отверстий и других нагревательных приборов — 8.Расстояние между кабелями должно оставаться равным 3 O.C. (В центре) по всей системе, см. Рис. 1c. 4. Если вы используете кабельные направляющие HeatTech (Деталь № HTCG-25), отметьте их расположение и оцените необходимую длину. Рекомендуемое установочное расстояние между направляющими кабеля — 3 фута (см. Рис. 1b). Направляющие кабеля должны быть установлены перпендикулярно кабелю, а также могут быть разрезаны на более мелкие части, чтобы обеспечить установку кабеля вдоль угловых или изогнутых границ зоны нагрева, как показано на Рис. 1a ниже. 5. Расстояние от стен должно составлять от 1 до 4 дюймов и определяется размером зоны нагрева и длиной выбранного кабеля.Регулировка этого зазора может помочь установщикам установить кабель наиболее эффективным способом и избежать его нехватки и превышения длины. 6. Важно отметить, что во время установки существует вероятность того, что выбранная длина кабеля может оказаться недостаточной или чрезмерной. По этой конкретной причине, особенно для крупных проектов, установщики должны выделить небольшую площадь на полу, где тепловая мощность не имеет большого значения. Его можно использовать либо для прокладки лишнего кабеля, либо оставить без подогрева.Страница 5 из 16
6 4.3. Выбор продукта Кабель HTCBL: выберите длину нагревательного кабеля HTCBL в зависимости от его площади покрытия (как указано в Таблицах 1 и 2), которая должна соответствовать расчетной площади нагрева и созданному проекту компоновки. Убедитесь, что правильно выбрали желаемое напряжение. ПРИМЕЧАНИЕ. Использование кабеля 240 В при 208 В снижает выходную мощность примерно до 2,25 Вт на фут, или 9 Вт на квадратный фут при 3 OC. установка. (Скидка 25%). Для достижения наилучших результатов используйте кабельные направляющие HeatTech (деталь № HTCG-25), чтобы прикрепить HTCBL к черному полу.Направляющие кабеля доступны в рулонах по 25 футов и обеспечивают точную, быструю и легкую установку. Общая длина необходимых кабельных направляющих будет варьироваться в зависимости от требований проекта. Термостаты и датчики пола: HeatTech предлагает несколько моделей термостатов с такими функциями, как GFCI 5 мА, встроенный датчик температуры пола, 7-дневное программирование и другие. ПРИМЕЧАНИЕ. Максимальная комбинированная нагрузка на термостат составляет 15,0 А. При подключении более одного холодного вывода HTMAT или HTCBL их необходимо подключить к термостату параллельно.Второй (резервный) датчик температуры пола не является обязательным, но рекомендуется в маловероятном случае выхода из строя исходного датчика. ПРИМЕЧАНИЕ: Если используется резервный датчик, его провода нельзя подключать к термостату. К термостату может быть подключен только один датчик в любой момент времени. Таблица 1 Выбор продукта на 120 В Длина 120 В Приблизительное покрытие (кв. Фут) 2 Расстояние между 3 деталями 4 Расстояние между деталями в футах Рекомендуемое расстояние в Ваттах (3 Вт / фут) Амперы Ом HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL Страница 6 из 16
7 Таблица 2 Выбор продукта 240 В Длина 240 В Приблизительное тепловое покрытие (кв.футов) 2 3 расстояние 4 Номер по каталогу Расстояние в футах м Рекомендуемое расстояние Вт (3 Вт / фут) Амперы Ом HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL HTCBL Необходимые инструменты и материалы Для того, чтобы установить и проверить систему теплого пола: цифровой мультиметр или омметр для проверки сопротивления и изоляции кабеля теплого пола HTCBL. Нагревательный кабель HeatTech HTCBL правильно подобран и рассчитан. Изолента или направляющие для кабеля HeatTech для крепления греющего кабеля к черному полу.½ винта для крепления кабельных направляющих к черному полу. Инструмент для проточки канавок или долото с молотком для создания канавки на черновом полу для установки холодного конца и датчика. Измерительная лента для измерения и отметки на черновом полу расположения кабельных трасс, а также любых фиксированных приспособлений, препятствий и т. Д. Устройства для зачистки проводов для подготовки и подключения холодного провода к термостату. Термостат (в соответствии со спецификациями в данном руководстве) для установки, контроля и эффективного управления температурой пола. Отвертка для подключения проводки к термостату.Датчик температуры пола (согласно спецификациям в данном руководстве), необходимый для правильной работы термостата. Резервный датчик температуры пола (опция) для резервного копирования даже в случае отказа исходного датчика температуры пола. Другие материалы, необходимые для установки выбранного типа напольного покрытия. 6. Установка кабеля HeatTech Примечание: настоятельно рекомендуется документировать установку кабеля и датчика температуры пола с фотографиями, чтобы указать их расположение для дальнейшего использования. Подготовка чернового пола. Черновой пол должен быть сухим, гладким и чистым. перед установкой кабеля.Тщательно подместите и / или пропылесосьте пол, чтобы удалить грязь, пыль и мусор, которые могут повредить кабель и помешать установке. Убедитесь, что нет гвоздей, шурупов и других острых предметов, которые могут повредить кабель. Перенести разводку на пол С помощью рулетки и маркера нарисуйте контур разводки кабелей на полу, включая все препятствия, шкафы, арматуру, сливы в полу и т. Д. Для облегчения установки нарисуйте стрелки, указывающие направление прокладки кабеля по полу. При использовании кабельных направляющих HeatTech также нарисуйте их местоположение. Установка электрического шкафа. Монтаж электрического шкафа и кабелепровода должен производиться в соответствии со всеми применимыми национальными и местными электротехническими нормами.Установите электрическую коробку подходящего размера в желаемом месте термостата и в пределах досягаемости датчика и холодных проводов кабеля (оба имеют длину 10 футов). Типичное расположение термостата на высоте 4-5 футов над полом для облегчения доступа и работы. Проложите отрезок кабелепровода от распределительной коробки к полу для установки холодного ввода. Присоедините кабелепровод к коробке с помощью соответствующей контргайки (ей) и закрепите на месте. Обратите внимание, что в соответствии с местными нормативами может не требоваться кабелепровод, проконсультируйтесь с электриком.Для установки с одним холодным вводом достаточно трубы ½ трубы. Для нескольких холодных вводов может потребоваться кабелепровод большего размера. Проложите электрический провод соответствующего типа и размера (медный) от источника питания до распределительной коробки. Оставьте лишний провод на блоке переключателя управления / термостата для выполнения подключений Установка нагревательного кабеля 1. Начните с создания отверстия / полости 3/8 на 3/8 в нижней части стены для установки и прокладки холодного вывода HTCBL к кабелю. электрическая коробка. Полость обычно должна располагаться вертикально под распределительной коробкой.При использовании кабелепровода выберите положение полости соответственно. 2. Затем, используя долото и молоток или инструмент для нарезания канавок, создайте канавку шириной 3/8 и глубиной 3/8 на черновом полу для прокладки холодного ввода. Канавка должна доходить до полости, образовавшейся в стене, и быть достаточно глубокой, чтобы не допустить попадания холодного свинца в напольный материал сверху. ВАЖНО: примерно 4 части HTCBL содержат заводское соединение между нагревательным кабелем и холодным концом. Эта часть ДОЛЖНА быть установлена на черновом полу (канавка 3/8 x 3/8) и ни в коем случае не должна изгибаться.Страница 8 из 16
9 3. Выполните 1-е испытание изоляции и сопротивления кабеля HTCBL. См. Часть «Измерение сопротивления» данного руководства. 4. Проложите холодный конец через полость 3/8 стены к распределительной коробке (через кабелепровод, если он есть). 5. С помощью горячего клея закрепите заводской стык и последующую часть холодного кабеля (который идет к отверстию в стене) в канавке на черновом полу. 6. При использовании кабельных направляющих HeatTech установите их, как указано на плане расположения.Закрепите с помощью ½ шурупов, гвоздей или других креплений, разрешенных для использования с данным черным полом. 7. Начните прокладку кабеля согласно плану размещения. См. Рисунки ниже для правильного использования кабельных направляющих HeatTech. Поддерживайте умеренное натяжение кабеля на протяжении всей установки. Не скручивайте. Минимальный радиус изгиба кабеля составляет 1. Избегайте ходьбы по кабелю — при необходимости носите только обувь с мягкой подошвой или накрывайте кабель фанерой или картоном. 8. Выполните 2-е испытание изоляции и сопротивления кабеля HTCBL.См. Часть «Измерение сопротивления» данного руководства. Страница 9 из 16
10 6.5. Установка датчика температуры пола Настоятельно рекомендуется использовать датчик температуры пола (требуется для предлагаемых термостатов с датчиком температуры пола), который позволит обеспечить более быструю реакцию системы и более точное регулирование температуры. Если используется датчик температуры пола, его можно установить непосредственно на черный пол или в медную трубку 3/8 дюйма. При использовании кабелепровода создайте канавку шириной 3/8 и глубиной 3/8 в черновом полу, используя долото, молоток или инструмент для нарезания канавок.Чтобы прикрепить датчик / кабелепровод к черному полу, используйте изоленту, горячий клей или полоски кабельных направляющих HeatTech. НЕ используйте металлические скобы для крепления датчика температуры пола. При укладке ламината или инженерного деревянного пола датчик следует размещать между подложкой и ламинатом / паркетным полом. Установка вторичного (резервного) датчика температуры пола также рекомендуется в маловероятном случае выхода из строя исходного датчика. ПРИМЕЧАНИЕ: только один датчик может быть подключен к термостату в любой момент времени. Размещение датчика температуры пола: Чтобы обеспечить достаточную длину выводных проводов датчика, датчик следует располагать в непосредственной близости от термостата.Датчик должен быть установлен таким образом, чтобы он не подвергался воздействию других источников тепла или холода (вентиляционные отверстия, солнечный свет, внешние стены, сквозняк и т. Д.). Датчик должен быть расположен посередине двух участков нагревательного кабеля и выдвинут на минимум 6-12 в зону подогрева пола (12-16, если у внешней стены). См. Рис. 2 для получения подробной информации на странице 10 из 16
11. Обратите внимание, что датчик не должен касаться кабеля HTCBL или перекрывать его. Установка датчика пола: Сначала проверьте сопротивление датчика.Если показания отличаются от заводских значений, остановите установку и обратитесь в службу технической поддержки за помощью. Создайте полость 5/16 на 5/16 в стене и полу (при использовании кабелепровода), чтобы провести датчик вертикально к термостату. Прикрепите датчик к полу, как описано выше, и при необходимости прикрепите датчик или кабелепровод к шпильке с помощью утвержденных креплений. Не забудьте оставить лишнюю проводку, чтобы можно было легко подключить выводы датчика к термостату. ПРИМЕЧАНИЕ. ЗАПРЕЩАЕТСЯ устанавливать датчик в том же кабелепроводе, что и подводящие провода HTCBL.7. Устройство пола 7.1. Особые соображения: 1. Если в проекте используется изолирующая трещина мембрана, ее необходимо установить под нагревательным кабелем HeatTech, если иное не указано производителем мембраны. 2. Для повышения эффективности системы лучистого отопления и снижения потерь тепла настоятельно рекомендуется использовать изоляцию в черновых полах. По возможности установите изоляцию между балками, следуя инструкциям производителя. ПРИМЕЧАНИЕ: не устанавливайте какую-либо жесткую изоляцию непосредственно над или под цементной плитой.3. Проконсультируйтесь с производителем напольных покрытий для получения информации об особых требованиях к установке деревянных, ламинатных, виниловых или линолеумных напольных покрытий. 4. Минимальная температура установки — 40ºF. 5. Пластиковые шпатели считаются наиболее безопасными для работы с кабелем HeatTech, так как они сводят к минимуму вероятность повреждения кабеля при установке. Лучше всего подойдет обычный пластиковый шпатель с зубцами 3/8 x 3/8. При укладке цемента на кабели следите за направлением прокладки кабеля. Проконсультируйтесь со специалистами по строительству, чтобы выбрать оптимальный метод установки для вашей системы.Важно: для правильной работы системы отопления все напольные покрытия должны непосредственно контактировать с цементным материалом, в который проложен кабель. Метод самовыравнивания (рекомендуется для всех типов полов). Этот метод рекомендуется для всех типов полов. и особенно для крупных проектов и проектов, связанных с укладкой инженерного дерева, ламината, плавающих полов, винила, линолеума и ковров. 1. Установите систему HeatTech. 2. Следуйте инструкциям производителя, чтобы подготовить, залить и нанести самовыравнивающийся цемент.Кабель должен быть полностью закрыт. 3. Выполните 3-е испытание сопротивления и изоляции, как описано в разделе «Измерение сопротивления» данного руководства. 4. Дайте цементу застыть в соответствии с рекомендациями производителя. 5. Проведите 4-е и последнее испытание сопротивления и изоляции. 6. Уложите готовый пол, следуя инструкциям производителя. Метод тонкого раствора. Этот метод лучше всего использовать для плитки, камня и аналогичных материалов для напольного покрытия. 1. Установите систему HeatTech. 2. Следуйте инструкциям производителя, чтобы подготовить и распределить раствор.Тонкий набор из акрила или латекса лучше всего подходит для этого типа установки. Кабель должен быть полностью закрыт. 3. Выполните 3-е испытание сопротивления и изоляции, как описано в разделе «Измерение сопротивления» данного руководства. 4. Дайте цементу застыть в соответствии с рекомендациями производителя. 5. Проведите 4-е и последнее испытание сопротивления и изоляции. 6. Уложите плитку, камень или другое напольное покрытие, следуя инструкциям производителя. В качестве альтернативы, после прокладки кабеля HTCBL поверх фанеры, цементной плиты или бетонной плиты, поверх нагревательного кабеля можно нанести слой тонкого раствора с последующей немедленной укладкой плитки / камня и т. Д.Однако этот метод считается сложным и подходит только для опытных установщиков. Подобно другим методам, описанным выше, испытание на сопротивление необходимо проводить после укладки готового напольного покрытия и до выполнения электрических подключений. Важно: Независимо от выбранного метода укладки, цемент / раствор / раствор должен быть полностью затвердевшим перед электрическими соединениями и запуском системы лучистого теплого пола. Минимальное время высыхания — 1 неделя. 8. Электрические соединения ПРЕДУПРЕЖДЕНИЕ. Перед выполнением любых электрических подключений необходимо отключить электропитание распределительной коробки с термостатом.Все электрические работы должны выполняться квалифицированным и лицензированным электриком в соответствии со всеми применимыми национальными и местными строительными и электрическими нормативами, включая Национальный электротехнический кодекс (NEC). Для установки следует использовать только компоненты, внесенные в списки UL / ETL и сертифицированные CSA. 1. Следуйте инструкциям, прилагаемым к термостату, чтобы установить его и подключить источник питания, заземляющий провод (-а), холодный конец (-а) и датчик. При использовании нескольких участков кабеля HTCBL они должны быть подключены параллельно (черный-черный, белый-белый, земля-земля).Общая комбинированная токовая нагрузка не должна превышать 15,0 А на термостат. Минимальное AWG медного провода для источника питания — 14AWG. 2. Не удаляйте этикетку с кабеля HTCBL, так как она может потребоваться для проверки. В качестве альтернативы, сохраните этикетку вместе с измерениями сопротивления и другими руководствами по эксплуатации системы. 3. Отметьте соответствующий автоматический выключатель, который подает питание на электрическую систему водяного теплого пола HeatTech. 4. После завершения всех электромонтажных работ включите питание и проверьте систему.Страница 12 из 16
13 9. Устранение неисправностей Проблема Возможные причины Решения Нет тепла от пола Нет питания. Сработал автоматический выключатель. Проверить автоматический выключатель. Убедитесь, что к одной цепи подключено не слишком много кабелей или других устройств. Для HTCBL требуется выделенная цепь. См. Технические характеристики продукта в Таблице выбора продукта 1 или Таблице 2 данного руководства. Сработало замыкание на землю в термостате. См. Руководство по установке и эксплуатации термостата.Термостат не включен. См. Руководство по установке и эксплуатации термостата. Кабель не подключен к термостату. Датчик температуры пола не подключен. См. Руководство по установке и эксплуатации термостата. См. Руководство по установке и эксплуатации термостата. Пол все время теплый. Пол недостаточно теплый. Инструкции по установке отсутствуют. Неисправный датчик. Термостат неправильно запрограммирован. Термостат неправильно запрограммирован. Вместо этого используйте резервный датчик (если он установлен) или замените существующий датчик температуры пола.См. Руководство по установке и эксплуатации термостата. См. Руководство по установке и эксплуатации термостата. Загрузите последнюю версию инструкции по установке системы HTMAT или позвоните по телефону. Страница 13 из 16
14 Страница 14 из 16
15 Ограниченная гарантия сроком на 25 лет На период (25) лет с даты покупки и в соответствии с условиями и ограничениями и исключений в этой гарантии, Havaco Corporation (Производитель) гарантирует, что ее нагревательные маты HeatTech HTMAT и нагревательный кабель HTCBL (Продукт или Продукты) не будут иметь дефектов материалов, конструкции и изготовления.Производитель оставляет за собой право вносить изменения в дизайн Продуктов и цены, а также прекращать их выпуск без обязательства заменять или обновлять любые существующие Продукты новыми. Для действия гарантии Продукты должны устанавливаться лицензированными квалифицированными специалистами в соответствии с последней версией Руководства по установке производителя, в соответствии со всеми применимыми местными и национальными электротехническими и строительными нормативами и только для в целях, обозначенных Производителем.Настоящая гарантия распространяется только на продукты, которые надлежащим образом хранились, обрабатывались, устанавливались и тестировались на наличие дефектов до, во время и после установки. Производитель не гарантирует: Любые продукты, кроме HTCBL и HTMAT, такие как термостаты, датчики, автоматические выключатели и т. Д. Неисправности продукта, вызванные другими неисправными или дефектными продуктами других производителей. Продукты, поврежденные во время установки, включая, помимо прочего, порезы, перегибы, царапины и т. Д. Сбои системы или продукта, связанные с дефектным напольным покрытием, черновым полом или другими строительными материалами в системе.Повреждение Продукции из-за использования неподходящих, несовместимых или изношенных инструментов. Повреждены в результате воздействия коррозионных или несовместимых химикатов. Продукты, установленные в зданиях с дефектами конструкции или нестабильностью. Повреждения в результате стихийных бедствий, таких как пожар, ветер, молния, наводнение и т. Д. Все отчеты о неисправностях Продукта должны сопровождаться доказательством покупки, оригинальными записями измерений сопротивления и предполагаемой причиной отказа. Такие отчеты должны быть отправлены производителю вместе с дефектным Продуктом за счет владельца.После получения продукта (ов) в течение разумного периода времени Производитель проведет тестирование и осмотр продукта. Если условия данной гарантии соблюдены и окажется, что Продукт неисправен, Производитель бесплатно предоставит замену Продукта. Другие скидки, включая, помимо прочего, фрахт, ремонт Продукции, замену Продукта или возмещение покупной цены Продукции, предоставляются исключительно Производителем и не покрываются настоящей гарантией. ПРОИЗВОДИТЕЛЬ НЕ ГАРАНТИРУЕТ ГАРАНТИЮ НА ОТДЕЛЕННОЕ НАПОЛЬНОЕ ПОКРЫТИЕ, СВЯЗАННОЕ С УДАЛЕНИЕМ И ЗАМЕНОЙ ЕГО.СТОИМОСТЬ И РАСХОДЫ ДЛЯ ПРИМЕНЕНИЯ ГАРАНТИИ ВСЕ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ЗАЗЕМЛЕНИЕ СИСТЕМЫ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ЛИЦЕНЗИОННЫМ ЭЛЕКТРИКАМ. ИЗГОТОВИТЕЛЬ ГАРАНТИРУЕТ, ЧТО МОЩНОСТЬ ЕГО ИЗДЕЛИЯ (В ВАТТАХ) УКАЗАНА НА ЭТИКЕТКЕ ПРОДУКТА ИЛИ В ОТСУТСТВИИ ТАКОГО В РУКОВОДСТВЕ ПО УСТАНОВКЕ. ПРОИЗВОДИТЕЛЬ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ В ОТНОШЕНИИ УРОВНЯ ТЕМПЕРАТУРЫ, КОТОРОЕ МОЖЕТ ПРОИЗВОДИТЬ ПРОДУКТ ИЛИ СИСТЕМУ, В КОТОРОЙ УСТАНОВЛЕН. Страница 15 из 16
16 НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ ГАРАНТИЕЙ ЗАМЕНА ЛЮБЫХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ КАКИМИ-ЛИБО ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ). ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ТРАВМЫ, УБЫТКИ ИЛИ УБЫТКИ, ЯВЛЯЮЩИЕСЯ ПРЯМЫМИ, КОСВЕННЫМИ, КОСВЕННЫМИ ИЛИ СЛУЧАЙНЫМИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ УЩЕРБОМ ОТ ПОТЕРЯ ПРИБЫЛИ ИЛИ ПРОДАЖ, ЛИЧНЫХ ТРАВМ ИЛИ ИСПОЛЬЗОВАНИЯ ИМУЩЕСТВА ИЛИ ИСПОЛЬЗОВАНИЯ ИМУЩЕСТВА ЕГО ПРОДУКТЫ, И ПОКУПАТЕЛЬ СОГЛАШАЕТСЯ, ЧТО НИКАКИЕ ДРУГИЕ СРЕДСТВА НЕ ДОСТУПНЫ ДЛЯ ЕГО.В некоторых штатах не допускается ограничение срока гарантии и исключение случайных или косвенных убытков. Поэтому такие ограничения могут не относиться к вам. Эта гарантия дает вам определенные юридические права, и в зависимости от штата проживания / установки вы можете иметь другие законные права. В той степени, в которой это разрешено применимым законодательством, Производитель отказывается от любых и всех таких законных прав. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ ГАРАНТИЕЙ ЗАМЕНА ЛЮБЫХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ. ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ КАКИМИ-ЛИБО ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ).Свяжитесь с Havaco, Corp. по адресу: PO Box, Brooklyn, NY tel: Страница 16 из 16
Руководство по стоимости установки водонагревателя — Калькулятор затрат на модернизацию
Замена водонагревателя — одно из самых распространенных домашних ремонтов, которое стоит в среднем 850–1100 долларов. Установка безбаквального водонагревателя дороже; вы можете потратить до 3500 долларов.
Однако цена не должна быть вашим единственным соображением, когда вы ищете новый водонагреватель.Подумайте о размере вашей семьи, структуре использования воды, расходах на электроэнергию и предпочтениях в отношении топлива.
Популярные водонагреватели доступны в виде традиционных резервуаров для хранения или безбаквальных устройств, и они могут работать от газа, электричества или солнечной энергии.
Рассмотрим стоимость установки различных типов водонагревателей, а также их плюсы и минусы.
Сколько стоит водонагреватель?
Домовладельцы в США платят $ 850–2500 за установку нового водонагревателя, включая профессиональную рабочую силу.Такой широкий ценовой диапазон зависит от следующих факторов:
— тип нагревателя (бак против бака)
— размер / емкость (40, 50, 75 галлонов)
— тип питания (газовый, электрический, солнечный).
В целом наиболее экономичным вариантом является установка водонагревателя резервуара хранения газа, особенно если у вас уже есть газовые магистрали. Стоимость такого типа установки составляет 800–11000 долларов. Установка также очень быстрая и простая. Работа может быть выполнена менее чем за 3 часа.
Имейте в виду, что если вы строите дом новой постройки, общая стоимость вашего водонагревателя будет выше, потому что вам также придется заплатить за установку газовых линий.
Когда вы получаете ценовое предложение от специалиста по сантехнике, оно обычно включает в себя следующее:
— Новый водонагреватель
— Все детали и материалы, необходимые для установки
— Работы (установка, установка, чистка). Большинство сантехников берут 75-110 долларов в час
— Все необходимые разрешения (в зависимости от вашего города разрешения могут стоить 200-425 долларов)
— Удаление и утилизация старого водонагревателя (средняя стоимость 250-500 долларов)
Очень важно нанять только лицензированного профи, который получит все необходимые разрешения.Замена водонагревателя предполагает использование газа, электричества или того и другого. Это может представлять опасность для вашего дома и семьи, если установка произведена неправильно.
Если вы попытаетесь сэкономить на установке и нанять мастера для установки газовой колонки или сделаете это самостоятельно, вы рискуете получить утечку газа. Окись углерода смертельна, и ежегодно в США от утечек окиси углерода в доме умирает в среднем 400 человек.
Сантехникам, которые приезжают для замены или ремонта неисправных водонагревателей, часто приходится устранять последствия неправильной установки, а не другие проблемы.
Водонагреватель цены
Нагреватель горячей воды с резервуаром для хранения газа стоит $ 600-900 , но цены могут быть всего лишь $ 300-350 .
Бензобак-водонагреватель стоит $ 800-1300 . Высококачественные модели по цене $ 1,500-2000 +
Электроустановки, как цистерны, так и баки, значительно дешевле газовых. Например, электрический водонагреватель без резервуара может стоить всего долларов, 200–500 . Электроаккумулятор 300-600 $.

Мошенничество с необоснованным ценообразованием
Поскольку большинство домовладельцев понятия не имеют о сантехнике и о том, что влечет за собой эта работа, многие сантехники позволяют БЕЗПРИЧИНУ взимать ЧРЕЗВЫЧАЙНО высокие цены. Например, многие компании могут предложить вам купить водонагреватель (они помогут вам выбрать его), а затем включат их оплату труда в общую стоимость.
В результате многие люди в конечном итоге платят столько же, сколько и стоимость самого нагревателя, за простой и прямой монтаж! Например, если ваш обогреватель стоит 700 долларов , ваша общая стоимость составит 1400 долларов или больше.
Чтобы избежать подобных компаний, важно получить оценки от 3-4 местных специалистов и спросить их, какой именно вид работы они будут выполнять.
Также неплохо провести собственное исследование в Интернете, спросить своих соседей и т. Д., Чтобы узнать, сколько домовладельцев в вашем районе тратят на этот проект по благоустройству дома.
Если вы подозреваете, что у вас завышенная цена, опубликуйте указанную цену, а также спецификации вакансий на форумах по ремонту дома.Вы быстро получите отзывы профессионалов и домовладельцев о том, получаете ли вы хорошую цену. Имейте в виду, что если вы живете в дорогом районе, местные сантехники будут взимать БОЛЬШЕ! Это просто реальность.
Если подрядчик увидит, что вы провели исследование, он, скорее всего, предложит вам справедливую цену и будет более открыт для переговоров.
Факторы, увеличивающие стоимость установки
Существует ряд факторов, влияющих на то, сколько сантехник взимает плату за установку вашего водонагревателя:
1.Тип водонагревателя
Если вам нужен обычный резервуар для хранения газа, задача довольно проста. Это особенно верно, если вы просто заменяете устройство, которое у вас было, на новую модель. Следовательно, вы должны ожидать, что заплатите за эту работу не более $ 300-450 .
Стоимость установки газового водонагревателя без баллона начинается от $ 1 200 , потому что этот процесс более сложный и требует много времени.

2. Переход с танковой на безбаквальную модель
Если у вас есть хранилище и вы хотите перейти на безрезервуарный, будьте готовы потратить намного больше.Домовладельцы, желающие сделать этот переход, должны выделить $ 1,500–35000 только на оплату труда.
Это связано с тем, что в большинстве домов существующие газовые трубы, счетчики и газовые линии, ведущие к счетчику, могут быть не в состоянии выдержать высокую газовую нагрузку безбаковых моделей.
Следовательно, установка потребует много дополнительных трудозатрат, например:
— модернизация существующей газовой линии
— возможно, установка новой линии
— установка надлежащей системы вентиляции
— возможно, проведение дополнительной электропроводки (вам потребуется нанять электрика)
— возможно, изменение маршрута газовых и водных линий, и, возможно, электричество, в зависимости от планировки вашего подвала и вентиляции
— может быть невозможно выпустить газ из газового обогревателя в дымоход, и установщику потребуется сделать прямой выпуск за пределы
3.Установка электрического проточного водонагревателя
Точно так же, если вы переключаетесь на электрическое устройство без резервуара, электрику потребуется проделать большую работу, чтобы перемонтировать и расширить существующую систему вашего дома, чтобы справиться с дополнительным потреблением энергии от обогревателя (которое ОЧЕНЬ высокое). Некоторые из самых мощных электрических безрезервуарных моделей могут потреблять до 120 ампер.
Итак, если у вас есть сеть на 100 ампер, вы не можете использовать безрезервуарный электрический водонагреватель, не увеличив электрическую панель до как минимум 200 ампер.В среднем это будет стоить дополнительно $ 1 000–1500 90 469. Однако ваши затраты могут достигать $ 3,000 в зависимости от сложности выполняемых работ, таких как необходимость открывать стены и т. Д.
4. Ваше местонахождение
Хотя вам как домовладельцу это может показаться несправедливым, на самом деле ставки подрядчиков зависят от того, где вы живете. В пригородах с высоким уровнем дохода, а также в дорогих городах, таких как Сан-Франциско, Нью-Йорк, Бостон, Майами и т. Д., Сантехник будет взимать на на 15-25% больше за рабочую силу по сравнению с районами, где доходы значительно выше. ниже.

Бак против безбаквального водонагревателя
Если вы изучали различные варианты водонагревателей, вам может быть интересно, стоит ли платить больше за модель без бака. Может быть, традиционный водонагреватель был бы не хуже?
Ненавистник накопительной воды
Накопительный бак — самый распространенный и недорогой водонагреватель. Он постоянно нагревает и хранит определенное количество воды (40, 50, 75, 100 галлонов) в изолированном резервуаре. Накопленная вода при необходимости подается по трубам.
Младшие модели могут стоить всего 300 долларов , но в среднем они стоят долларов 650-850 от таких брендов, как Westinghouse. Высококачественные нагреватели баков стоят более $ 1 000 от таких брендов, как A.O.Smith.
Плюсы, которые нужно учитывать:
Бесконтактный водонагреватель
Водонагреватели по запросу или без резервуара НЕ хранят воду. Вместо этого они используют специальные нагревательные змеевики для нагрева воды, когда вам это нужно. Эти устройства могут стоить значительно дороже, чем модели резервуаров того же размера (хотя дорогие водонагреватели стоят примерно столько же).
Цены начинаются от долларов, 800, для газовых обогревателей от таких брендов, как Rheem, и могут достигать , 1500 долларов + для премиальных брендов, таких как Noritz.
Бесконтактные водонагреватели
стоят $ 160-500. EcoSmart — очень популярный бренд с высокими оценками.
Плюсы:
Типичное устройство по требованию дороже устройства хранения, поскольку оно предлагает ряд существенных преимуществ:
Подает горячую воду по запросу, что очень удобно.Вы будете получать от двух до трех галлонов горячей воды в минуту.
Это сэкономит вам деньги на электричестве или газе, потому что вы не будете тратить энергию на поддержание постоянной температуры воды внутри резервуара. Согласно данным Energy.gov, если ваша семья использует в среднем 41 галлон или меньше в день, безбаковый водонагреватель будет на 24–34% на более энергоэффективным, чем обычный накопительный бак. Если в вашем доме используется около 80-86 галлонов горячей воды в день, модель без бака может быть на 8-14% более энергоэффективной
Длится в среднем 20+ лет.Это примерно на на 8-10 лет больше, чем на баковый водонагреватель.
Имеет легко заменяемые детали, что еще больше продлевает срок его службы.
Избегайте потерь тепла в режиме ожидания, связанных с накопительным баком.
Поставляется с гарантией 10–12 лет по сравнению с 5–6 годами на модели танков.
Занимает очень мало места, поэтому предлагает гораздо больше возможностей установки по сравнению с большими, громоздкими водонагревателями накопительного типа. В отличие от обычного водонагревателя, модель без бака можно установить даже на улице!
Имеет гораздо больший срок службы, поскольку отсутствует БАК, который является основной точкой отказа накопительных водонагревателей; отсутствие «давления в баллоне», клапанов, протечек и т. д.
Многие старые, неисправные водонагреватели вызывают затопление подвала, что является неприятной и дорогостоящей проблемой, помимо ремонта или замены самого водонагревателя. В безрезервуарной модели этой проблемы не будет.
Стоит столько же, сколько 2 или 3 резервуара для хранения. Таким образом, если ваш бак на 50 галлонов прослужит 6 лет, и вы замените его 3 раза, его срок службы составит 18 лет, а ваша стоимость составит долларов США, 3000 долларов США . Для сравнения, устройство без резервуара прослужит 12-18 лет, а ваши годовые затраты будут такими же, как у нагревателя резервуара.Таким образом, в конечном итоге оба типа водонагревателей стоят примерно одинаково.
У вас не закончится горячая вода, и вам не придется ждать, пока она снова нагреется, как в случае с накопительным нагревателем.
Удобный водонагреватель без бака может быть идеальным выбором, если вы живете в доме на колесах или в крошечном доме.

Газовый и электрический водонагреватель
Электрический водонагреватель стоит значительно дешевле газового. Среди безрезервуарных моделей большинство из них стоит от до 200–350 долларов.Устройство, которое стоит от до 700-800 долларов, считается самым лучшим в линейке таких брендов, как Stiebel.
Для сравнения, диапазон $ 700 и долларов — довольно низкий средний показатель для газового водонагревателя без бака. Подавляющее большинство газовых устройств стоит от долларов до 1 200–1800 90 469.
Когда дело касается накопительных водонагревателей, разница в цене между электрическими и газовыми моделями менее заметна. Диапазон для большинства электрических обогревателей составляет $ 300-600 , и вы можете найти много газовых обогревателей в том же ценовом диапазоне.Тем не менее, водонагреватели с бензобаком в целом дороже, и многие из них стоят более $ 1 500 .
Как определить размер водонагревателя
В моделях резервуарного типа размер водонагревателя напрямую влияет на стоимость. Чем больше емкость, тем выше цена.
Разница между 40 и 50 галлонами составляет примерно $ 150–250 , в зависимости от производителя. Однако разница между 50 и 75 галлонами может достигать $ 400-600 .Цистерны на 100 галлонов очень дороги. Они часто стоят вдвое или даже втрое дороже 50-галлонного бака той же марки.
Советы по выбору подходящего водонагревателя (видео):

Быстро определите размер водонагревателя для вашего дома
1-2 человека в семье = бак на 40-50 галлонов, в зависимости от того, сколько времени вы проводите в душе
3-4 человека в семье = бак на 50-60 галлонов
4+ человека в семье = резервуар емкостью 60-75 галлонов ИЛИ два резервуара объемом 5 галлонов
Все сводится к тому, сколько горячей воды вы используете.Некоторым людям нравится 30-минутный душ и длительные ванны, в то время как другие входят и выходят за 5 минут и никогда / редко принимают ванну.
Я собирался купить нам резервуар на 40 галлонов, потому что я принимаю душ по 3-5 минут. Но мой сантехник убедил меня использовать 50 галлонов, и он был абсолютно прав! Мои дети принимают ванну (у нас есть большая джакузи), и когда они это делают, горячая вода исчезает!
В моделях без резервуара эффективность определяется максимально возможным повышением температуры при заданной скорости потока, известной как галлон в минуту.Бесконтактные нагреватели среднего размера имеют рейтинг галлонов в минуту от 5 до 6. Более мощные устройства могут достигать 11-12 галлонов в минуту. Приблизительно, каждый дополнительный GPM стоит около $ 100 дополнительных , в зависимости от производителя.
Имейте в виду, что газовые водонагреватели без резервуаров дают больший подъем температуры на галлон в минуту, чем электрические модели. Это означает, что если ваше домашнее потребление воды очень велико и часто, вам лучше платить больше за газовую модель без баллона.
Обратите внимание, выбираете ли вы устройство для хранения воды или устройство без резервуара, важно получить ПРАВИЛЬНЫЙ размер, основанный на реальных расчетах использования воды в вашем доме.Это может означать, что вы потратите больше денег заранее, но оно того стоит!
Если у вас слишком маленький обогреватель, в ближайшие 10-12 лет вашей семье будет очень неудобно выполнять все повседневные задачи, от принятия душа до стирки.
Какая самая лучшая марка водонагревателей?
Когда вы просматриваете различные устройства, вы быстро заметите, что некоторые марки водонагревателей стоят , как минимум, вдвое дороже, чем другие, при прочих равных.
Однако дорогие бренды часто дороже по следующим причинам:
— они имеют более качественные внутренние детали, которые служат дольше
— в целом лучший дизайн
— предлагают более длительные и полные гарантии
Конечно, вы также будете платить премию за престиж определенных брендов.
Возможно, не стоит тратить тысячи долларов на водонагреватель A.O Smith или Westinghouse, но также безопаснее избегать использования бюджетных брендов.
Хотя вы сэкономите несколько сотен долларов вперед, в конечном итоге вы потратите больше на ремонт или замену устройства, которое перестало работать до ожидаемого конца срока службы.
Лучше всего покупать качественные бренды, такие как Rheem, Tagaki — это НАИБОЛЬШАЯ ЦЕННОСТЬ.
Нужен ли расширительный бачок водонагревателя?
Это зависит от того, подключен ли ваш дом к закрытой или открытой системе водоснабжения.Если у вас закрытая система, наличие расширительного бачка водонагревателя ОБЯЗАТЕЛЬНО. Когда вода в вашем резервуаре нагревается, она естественным образом расширяется, это называется «тепловым расширением». В результате нарастает давление, и этой воде нужно куда-то уходить.
В открытой системе вода просто перетекает в городскую систему водоснабжения. Однако в закрытой системе эта вода может вызвать взрыв вашего резервуара, если ему некуда деваться. Когда у вас есть этот дополнительный расширительный бак, вода временно пойдет туда, и ваш дом будет в безопасности.

6 Пришло время заменить водонагреватель
Есть несколько простых способов сказать, что ваш водонагреватель начинает подавать признаки неисправности. Это можно исправить, но часто это означает, что пора заменить водонагреватель.
1. Старость: если вашему водонагревателю больше 10 лет, будьте готовы заменить его в течение следующих нескольких лет. Или вы можете сделать это сейчас, вместо того, чтобы ждать утечки или поломки
2. Внезапная протечка вокруг бака.Это признак серьезного внутреннего повреждения, и нужно сразу вызвать сантехника
3. Температура воды уже не такая горячая, как раньше, или, что еще хуже, она холодная. Это тот, который заставляет домовладельцев сразу же звонить своему местному сантехнику — никто не любит холодный душ по утрам!
4. Вы слышите громкий треск или стук от устройства
5. Неясный цвет выходящей воды. Часто имеет ржавый цвет
6. Выходящая горячая вода имеет необычный запах или неприятный вкус
Если ваш водонагреватель не старый и у вас возникли проблемы с ним, его ремонт должен быть первым делом.В среднем ремонт водонагревателя обходится в 150-500 долларов и выполняется довольно легко.
