§ 22. Характеристика основных видов кабелей

Силовые кабели с пропитанной бумажной изоляцией напряжением 1,3, 6 и 10 кВ изготовляют одно-, двух-, трех- и четырехжильными (только на 1 кВ) с медными и алюминиевыми токопроводящими жилами, в свинцовой или алюминиевой оболочке, с различными защитными покровами в зависимости от назначения и условий эксплуатации.

Обозначение марки кабеля состоит из нескольких букв, характеризующих основные конструктивные особенности кабеля и иногда его назначение. Так, буква С указывает, что кабель имеет свинцовую оболочку. Буквы Б, П и К обозначают тип брони (соответственно ленточная броня, броня из плоских или круглых проволок). Буква А в начале маркировки указывает, что кабель имеет алюминиевые токопроводящие жилы, если буква А стоит вместо буквы С, это означает, что кабель имеет алюминиевую оболочку. Например: СБ и АСБ — силовые кабели с медными и алюминиевыми жилами, в свинцовой оболочке, с защитным покровом Б; ААШв 3 х 95 (ож) — 10 ГОСТ 18410 — 73 * — силовой кабель с алюминиевыми жилами, в алюминиевой оболочке, с защитным покровом Шв, тремя однопроволочными жилами номинальным сечением 95 мм², на напряжение 10 кВ.

Электрическое поле в кабелях с поясной изоляцией имеет очень сложный вид. Здесь появляется напряженность электрического поля вдоль слоев пропитанной бумаги, что значительно снижает электрическую прочность изоляции кабеля, так как вдоль слоев она примерно в 10 раз меньше, чем поперек их. Поэтому важно наиболее полное и качественное заполнение межфазных пространств. Обычно для этого применяют бумажный кордель, который скручивают из сульфатной или кабельной бумаги.

Во время нормальной эксплуатации напряжение между жилами в 3 раза больше, чем между жилой и оболочкой, поэтому толщину поясной изоляции берут значительно меньше, чем толщину изоляции между жилами.

Силовые кабели предназначены для работы с изолированной нейтралью. Следовательно, при заземлении одной из фаз напряжение между жилой и оболочкой у других фаз возрастает до линейного. Это свойство учитывается при выборе толщины поясной и жильной изоляции.

В силовых кабелях напряжением 20 и 35 кВ поверх изоляции каждой жилы накладывают проводящий экран или металлическую оболочку, благодаря чему силовые линии электрического поля имеют радиальное направление. Кабели изготовляют одно- и трехжильными. На круглые алюминиевые или медные жилы кабеля последовательно накладывают ленты электропроводящей бумаги, бумажной изоляции, экран из электропроводящих лент, а также оболочку из алюминия или свинца. В одножильных кабелях накладывают защитные покровы, а в трехжильных — жилы в металлических оболочках скручивают, заполняя промежутки между жилами пропитанной кабельной пряжей или штапелированным стекловолокном (до образования круга в сечении), обматывают тканевой лентой или кабельной пряжей и бронируют.

Толщина изоляции у кабелей напряжением 20 кВ и сечением 25 — 95 и 120—400 мм² соответственно 7 и 6 мм, у кабелей напряжением 35 кВ и сечением 120 — 300 мм² — 9 мм. Минимальное сечение жил кабелей напряжением 35кВ ограничивается 120 мм², так как кабели с меньшим сечением жил неэкономичны.

Для вертикальной прокладки недопустимо применение силовых кабелей с вязкой пропиткой. Пропиточный состав при нагревании (во время эксплуатации) начинает постепенно стекать в нижнюю часть проложенного кабеля. При этом верхний участок кабеля лишается значительной части пропиточного состава, что приводит к образованию пустот, снижению электрической прочности кабеля и пробою. В то же время в нижнем участке кабеля создается повышенное давление от избыточного количества натекаемого состава, что приводит к повреждению металлической оболочки кабеля или течи состава из концевых муфт. В связи с этим для кабелей напряжением 1 — 3 кВ с вязкой пропиткой допускается разность уровней не более 20—25 м, для кабелей 6—10 кВ в свинцовой и 10 кВ в алюминиевой оболочке не более 15 м, для кабелей 6 кВ в алюминиевой оболочке не более 20 м и для кабелей 20—35 кВ не более 15 м.

Кабели с бумажной изоляцией для вертикальных и крутонаклонных трасс выпускают с обедненным (обедненно-пропитанные) или нестекающим вязким составом.
В маркировку кабелей с обедненно-пропитанной изоляцией добавляют букву В через дефис после основной марки (например, АСБ-В, СБ-В).

В начале маркировки кабелей с бумажной изоляцией, пропитанной нестекающими составами, ставят букву Ц (например, ЦАСБ, ЦСБ).

Кабели напряжением 3 и 6 кВ с обедненно-пропитанной изоляцией в свинцовой и алюминиевой оболочках прокладывают при разности уровней до 100 м (для кабелей напряжением 3 кВ в алюминиевой оболочке разность уровней не ограничивают). Кабели с бумажной изоляцией, пропитанной нестекающим составом, предназначены для прокладки без ограничения разности уровней.

Толщину изоляции кабелей напряжением 6 кВ с обедненно-пропитанной изоляцией и напряжением 6, 10 и 35 кВ с нестекающим составом принимают несколько большей, чем толщину кабелей, пропитанных вязким составом.

Силовые кабели напряжением 0,66; 1; 3; 6; 10 и 35 кВ с пластмассовой изоляцией в основном изготовляют без металлических оболочек. Благодаря этому упрощается технология их изготовления и значительно экономится количество свинца и алюминия.

В маркировке силовых кабелей элементы обозначают следующим образом: В — ПВХ пластикат, П — полиэтилен, Пс — полиэтилен самозатухающий, Пв — полиэтилен вулканизующийся, Пвс — полиэтилен вулканизующийся самозатухающий.

Изолированные жилы кабелей скручивают, заполняя их ПВХ пластикатом или материалом изоляции жилы. Жилы имеют отличительную расцветку или обозначение цифрами, начиная с нуля (аналогично бумажной изоляции). Поясную изоляцию этих кабелей выпрессовывают из материала изоляции, ПВХ пластиката или обматывают лентами из полиэтилентерефталата.
На кабели напряжением 6 кВ и выше методом прессования или обмоткой лентами поверх поясной изоляции накладывают электропроводящий экран. Выпрессованный экран изготовляют из полупроводящего материала, соответствующего материалу изоляции, толщиной не менее 0,2 мм, а экран, обматываемый лентами, — из прорезиненной ткани или из двух лент полупроводящей кабельной бумаги. Кроме того, поверх ряда кабелей накладывают металлический экран из двух медных лент или медной фольги. Как правило, кабели изготовляют круглыми, но ряд кабелей напряжением до 1 кВ и сечением до 16 мм² — плоскими с параллельной укладкой жил.
Силовые кабели с резиновой изоляцией по электроизоляционным свойствам существенно уступают кабелям с пропитанной бумажной и пластмассовой изоляцией и предназначены для трасс с неограниченной разностью уровней прокладки. Их изготовляют напряжением 660 В переменного тока или 1000 В постоянного и напряжением 3, 6 и 10 кВ постоянного тока в оболочке из маслостойкой и не распространяющей горения резины, ПВХ пластиката или свинца.

Силовые кабели маркируют следующим образом: Р — резина изоляционная; Н — резина шланговая, не распростракяющая горения; Рт — резина изоляционная повышенной теплостойкости.

Резиновая изоляция на жилах кабеля имеет сплошную расцветку или обозначается цифрами, начиная с нуля. Заземляющую или нулевую жилу изготовляют черного цвета или обозначают цифрой нуль.

Изолированные жилы скручивают в кабель, при этом допускается заполнять промежутки резиновыми жгутами, кабельной непропитанной пряжей или штапельной стеклопряжей. Кроме того, применяют параллельную укладку жил сечением до 16 мм² в двухжильных кабелях. В зависимости от условий эксплуатации применяют бронированные кабели с защитными покровами либо без них.

Контрольные кабели с резиновой и пластмассовой изоляцией изготовляют на переменное напряжение до 660 В, частотой до 100 Гц или постоянное напряжение до 1000 В с количеством жил от 4 до 61 и сечением от 0,75 до 10 мм².

В условном обозначении кабелей в начале маркировки ставится буква К, например: КРВБГ 10 x 1,5 (контрольный, резиновая изоляция, ПВХ оболочка, бронированный, без наружного защитного покрова, десять жил сечением 1,5 мм²). Изолированные жилы скручивают отдельными повивами. В каждом повиве кабеля имеется счетная жила синего или голубого цвета, а рядом с ней — жила направления — красного или розового цвета. Кабели с числом жил более 7, имеющие государственный Знак качества, выпускают с отличительной цифровой или цветной маркировкой всех жил.

• Назад
• Вперед

Разные виды кабелей: характеристики, преимущества и недостатки

Выберите ваш город

Разные виды кабелей: характеристики, преимущества и недостатки

Сегодня в быту и в промышленности применяются как традиционные виды кабеля с изоляционным слоем из пропитанной бумаги, так и с изоляцией из поливинилхлоридного пластиката.

Но гораздо большей популярностью в последние годы пользуется силовой кабель с изоляцией из сшитого полиэтилена. Именно такой вид кабельной продукции выпускается сейчас многими фирмами. Каждый из перечисленных кабелей отличается высокими диэлектрическими показателями, но в каждой конкретной ситуации должен применяться какой-то конкретный вид, что напрямую зависит от его эксплуатационных характеристик.

Рассмотрим каждый вид кабеля, выявляя его преимущества и те качества, которые можно отнести в разряд недостатков.

БПИ — кабель, имеющий в своем составе бумажный слой со специальной пропиткой, являющийся неплохим диэлектриком, может быть проложен даже во влажном грунте или под водой. Однако, чтобы бумага не промокла в результате радиального проникновения воды под оболочку кабеля, в конструкцию провода внедряют защитную оболочку из металла (как правило, свинца). Кроме того, в строении данного вида кабеля существенную роль играют стальные ленты — покров из них становится надежной защитой от прогибаний и повреждений в процессе прокладки кабеля. Секторная форма жил (в отличие от круглой), которая применяется в БПИ, уменьшает диаметр изделия, а это порой очень важно. Но, несмотря на целый набор положительных качеств, такой тип кабеля не может быть проложен на вертикальных или приподнятых участках, так как масляный состав имеет свойство стекать, вследствие чего кабель быстро устаревает и постепенно разрушается.

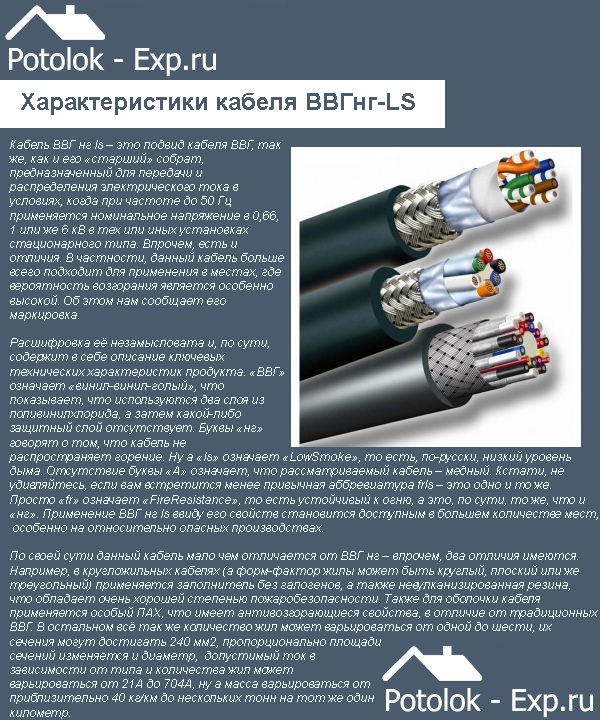

Кабель ВВГ, NYM, АВББШВ, АВВГ, ВББШВ относится как раз к такому классу.

Переходим к еще одному популярному у потребителя виду кабеля — ПВХ-пластикатовому. Одним из главных преимуществ этого материала является его негорючесть, что становится причиной частого использования такого кабеля в огнеопасных условиях и помещениях, где возможен риск взрыва. Также плотная оболочка предохраняет провод от механических повреждений. К недостаткам ПВХ-пластика относят его сниженные диэлектрические характеристики.

И вот наш обзор, наконец, коснулся кабеля XLPE, с составе которого содержится изоляционный слой из сшитого полиэтилена. Он, благодаря своей термоактивности, выдерживает колоссальные температурные нагрузки и напряжение в пределах 10 — 35 кВ. В настоящее время этот вид кабельной продукции набирает популярность, хотя скептически настроенные люди считают, что пока рано говорить о данном виде кабеля как об одном из самых лучших. Прокладка кабеля с изоляцией XLPE возможна практически в любых помещениях и условиях.

Подытоживая наш небольшой обзор, стоит отметить, что выбор в пользу того или иного типа силового кабеля должен быть аргументирован целым набором причин. Всё: условия работы, возможность прокладки, тип помещения, воздействие среды, природных явлений и еще много других факторов, — должно быть учтено.

Запрос цены
«», м.

Оформить заявку

Выберите свой город из списка

Характеристики кабелей и их выбор

28 декабря 2022 г.

---

Кабели являются важным компонентом многих электрических и электронных систем. Они используются для передачи электрических сигналов и энергии от одного устройства к другому и бывают самых разных типов и размеров.

Для правильной работы кабелей они должны соответствовать определенным стандартам и спецификациям, обеспечивающим их совместимость и рабочие характеристики.

Кабельная жила

Одним из наиболее важных аспектов кабелей является тип используемого проводника.

Проводники — это материалы, которые проводят электрический ток по кабелю, и разные типы проводников имеют разные свойства и характеристики.

Наиболее распространенными типами проводников являются медные и алюминиевые, которые используются в самых разных кабельных приложениях.

Медь является наиболее популярным выбором для проводников из-за ее высокой проводимости и устойчивости к коррозии.

Также широко используется алюминий, но он не такой проводящий, как медь, и более подвержен коррозии.

Изоляция кабеля

Другим важным аспектом кабелей является тип используемой изоляции.

Изоляция кабеля — это материал, который окружает проводник и защищает его от повреждений и коротких замыканий.

Различные типы изоляции имеют разные свойства и характеристики и предназначены для конкретных применений.

Самые распространенные типами изоляции являются ПВХ (поливинилхлорид), XLPE (сшитый полиэтилен) и EPR (этиленпропиленовый каучук).

ПВХ является обычным выбором для изоляции из-за его низкой стоимости и хорошей гибкости, но он имеет более низкий температурный диапазон и не так долговечен, как другие типы изоляции.

XLPE является более дорогим вариантом, но имеет более высокий температурный диапазон и более долговечен, чем ПВХ.

EPR — самый дорогой вариант, но он имеет самый высокий температурный диапазон и является самым прочным из всех изоляционных материалов.

Оболочка кабеля

Помимо жилы и изоляции, кабели также имеют оболочку или внешнюю оболочку.

Оболочка — это внешний слой кабеля, обеспечивающий дополнительную защиту и поддержку.

Он также помогает идентифицировать кабель и предоставляет такую ​​информацию, как тип, размер и номинал.

Наиболее распространенными типами оболочек являются ПВХ и ПЭ (полиэтилен).

Куртки из ПВХ являются наиболее популярным выбором из-за их низкой стоимости и хорошей гибкости, но они имеют более низкий температурный диапазон и не так долговечны, как другие типы курток.

Оболочки из полиэтилена дороже, но имеют более высокую термостойкость и более долговечны, чем оболочки из ПВХ.

Выберите кабель

При выборе кабеля важно учитывать среду, в которой он будет использоваться.

Сюда входят такие факторы, как температура, влажность и воздействие химикатов или абразивов.

Различные типы кабелей предназначены для конкретных сред, и неправильно выбранный кабель может преждевременно выйти из строя или даже вызвать пожар или другую угрозу безопасности.

Например, кабели, используемые во влажной среде, должны быть водонепроницаемыми и устойчивыми к коррозии.

Кабели, которые используются в высокотемпературных средах, должны выдерживать нагрев без ухудшения или потери своей проводимости.

Тип кабеля

В дополнение к типу кабеля также важно учитывать его размер и пропускную способность.

Размер кабеля относится к его площади поперечного сечения и обычно измеряется в квадратных миллиметрах или AWG (американский калибр проводов).

Потребляемая мощность кабеля — это максимальное количество тока, которое он может безопасно пропускать, и обычно измеряется в амперах.

Важно выбрать кабель соответствующего размера и мощности для применения, так как слишком маленький кабель может перегреться и вызвать пожар, а слишком большой кабель может быть излишне дорогим и расточительным.

Стандарты кабелей

Кабели также должны соответствовать определенным стандартам и спецификациям, чтобы гарантировать их совместимость и рабочие характеристики.

Эти стандарты устанавливаются такими организациями, как Международная электротехническая комиссия (МЭК) и Национальная ассоциация производителей электрооборудования (NEMA).

Эти стандарты определяют требования к материалам, конструкции и рабочим характеристикам кабелей и помогают обеспечить соответствие кабелей различных производителей.

О кабельной компании ZMS

«Кабельная компания ZMS» — ведущий производитель высококачественных кабелей для широкого спектра применений.
Имея более чем 20-летний опыт работы в отрасли, мы заработали репутацию благодаря превосходному качеству и надежности.
Наши современные производственные мощности и квалифицированная команда инженеров и техников позволяют нам производить кабели, отвечающие самым высоким стандартам производительности и долговечности.

Нужны ли вам кабели для электротехники, телекоммуникаций, автомобилестроения или любой другой отрасли, компания ZMS Cable предлагает решения, которые вам нужны, по конкурентоспособным ценам.
Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и ​​услугах».

Электрические кабели: типы, цвета и характеристики

Солнечная энергия

Электричество
Электрический ток

Электрический кабель — элемент, предназначенный для проведения. Электрические кабели изготавливаются из материалов с высокой электропроводностью (обычно это медь, но есть и кабели из алюминия).

Проводник – определение, структура, типы и примеры

Электрические кабели состоят из:

• Электрический проводник: проводник представляет собой материал, по которому перемещаются электрические заряды.
• Изоляция: изоляция представляет собой изолирующий слой, покрывающий проводник таким образом, что электрический ток не выходит наружу и может проходить только через проводящий материал (медь или алюминий).
• Наполнительный слой: Наполнительный слой разделяет проводник и изоляцию. Цель этого слоя — придать кабелю округлый вид.
• Оболочка: выполняет функцию защиты кабеля от внешних элементов.

Типы электрических кабелей

Электрические кабели классифицируются в зависимости от напряжения, которому они могут подвергаться:

• Кабели очень низкого напряжения: производятся для напряжения до 50 вольт (В).
• Кабели низкого напряжения: к ним можно прикладывать напряжение до 1000 вольт (В).
• Кабели среднего напряжения: рассчитаны на напряжение до 30 кВ.
• Кабели высокого напряжения: предназначены для работы с электрическим напряжением до 66 кВ.
• Кабели очень высокого напряжения: они работают с напряжением выше 770 кВ.

Как классифицируются электрические кабели?

В каждом типе электрического кабеля имеется большое разнообразие конструкций. Если мы сосредоточимся на кабелях, которые мы обычно находим в электроустановках, то кабели классифицируются по следующим критериям:

• Количество токопроводящих жил: они могут иметь одну или несколько токопроводящих жил.
• Структура: кабели могут быть гибкими или жесткими, круглыми или плоскими, коаксиальными, с оплеткой и т. д.
• Тип проводника: Существует изолированный проводник, неизолированный проводник, гибкий кабель или многожильный проводник.
• Свойства покрытия: существует несколько типов покрытий и даже номенклатура для их дифференциации.
• Тип изоляции: электрические кабели могут быть термопластичными или термореактивными.

Типы изоляции электрических кабелей

Почти все электрические кабели окружены изоляцией, чтобы предотвратить их соприкосновение друг с другом, вызывающее короткое замыкание. Изоляторы также предотвращают поражение электрическим током других объектов или людей.

Изоляты идентифицируются по надписям, которые появляются на нем. Эти надписи являются аббревиатурами, которые означают следующее:

Вы можете определить тип изоляции, который имеет кабель, по надписям, которые появляются на нем, это аббревиатуры английского языка. Значение этих сокращений следующее:

1. T (Термопласт): изоляция из термопласта (эта изоляция является общей для всех кабелей).
2. H (термостойкий): указывает, что кабель устойчив к температуре до 75 градусов Цельсия или 167 ° по Фаренгейту.
3. HH (термостойкий): Термостойкий до 90 ° C или 194 ° по Фаренгейту.
4. W (водостойкий): этот изолятор защищает кабель от воды и влаги.
5. LS (Low smoke): Этот электрический кабель имеет низкое содержание загрязняющих газов.
6. SPT (Сервисный параллельный термопласт): эта номенклатура используется для обозначения шнура, состоящего из двух гибких параллельных кабелей с пластиковой изоляцией. Этот тип кабеля также называют дуплексным шнуром.

Электрические кабели, используемые в офисах и домах: THN, THW, THHW и THWN.

Что означает цвет электрических кабелей?

В электроустановке имеется множество кабелей, выполняющих различные функции. Чтобы лучше работать, для изоляторов были установлены некоторые цвета, чтобы лучше идентифицировать их функцию.

Цвета изоляции электрического кабеля следующие:

• Зелено-желтый провод: это заземляющий провод, с помощью которого выполняется заземление.
• Синий провод: это нейтральный провод. Для более старых установок необходимо учитывать, что до 1970 года нулевой провод был красным.
