Кабель для прокладки в земле на даче: Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Прокладка кабеля на дачном участке. Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Прокладка кабеля на дачном участке осуществляется тремя основными способами:

1. Воздушный.
2. Подземный.
3. Способ прокола.

По воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

• Все работы будут выполнены согласно СНиП.
• Организация самостоятельно выполнит монтаж.
• Непосредственное подключение и составление акта также ложится на эту организацию.
• Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети,  необходимо все работы заранее спланировать:

• Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

• На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
• Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
• При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
• Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

• Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
• Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

• С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
• На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
• Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
• По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
• Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
• Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

• Не требуется копать траншею.
• Не нарушается природная среда в месте прокладки линии.
• Снижается стоимость работ.

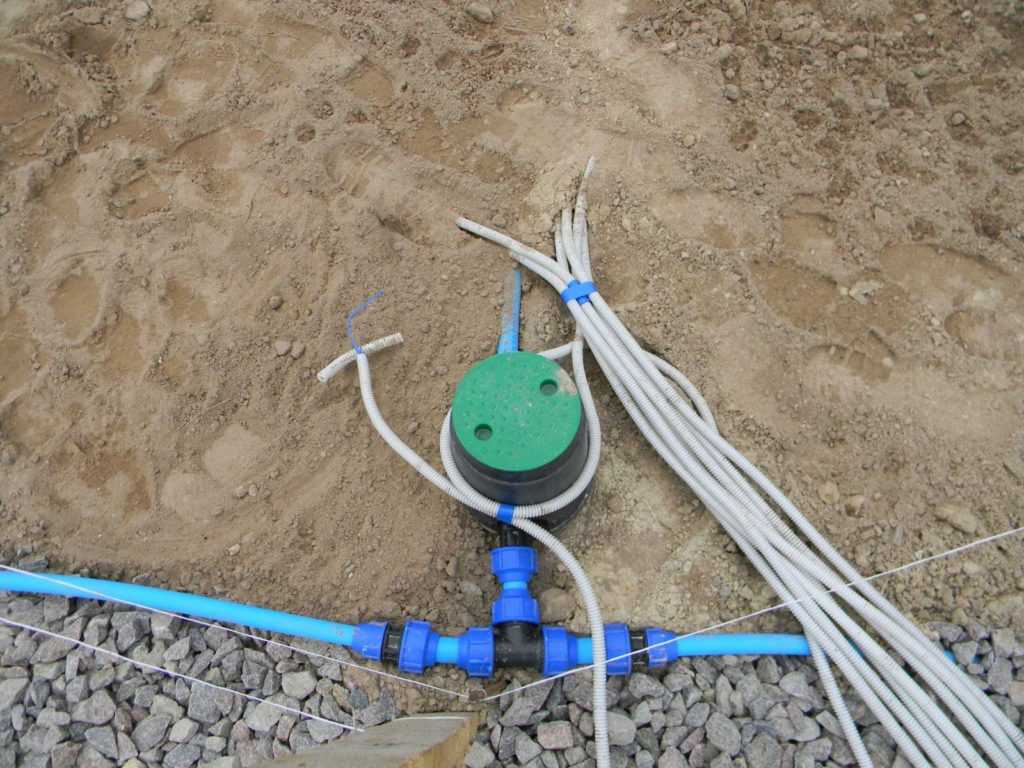

Разводка кабеля по участку (освещение)

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Похожие темы:

• Проводка в гараже. Способы монтажа, схема и материалы
• Прокладка проводов. Виды. Правила и способы прокладки
• Заводим электрический кабель в дом. Способы и особенности

Как проложить кабель под землей на даче

Наличие на дачном участке электропитания увеличивает удобство и комфорт проживания в хоть какое время года. Кроме дома электроэнергия подается в гараж, баню, хозяйственные пристройки. Обладатели пригородной недвижимости, планирующие подключение своими силами должны знать, как проложить кабель под землей на даче.

В качестве дополнительной защиты провод располагают в гофрированный шланг и футляры от выступающих частей. Если длина кабеля оказалась меньше длины траншеи, рекомендуется применять кабельные муфты.

Методы укладки электрокабеля

Различают два метода монтажа проводки: воздушный и подземный. 1-ый вариант предполагает наличие опор, на которые закрепляется провод. 2-ой вариант состоит из укладки кабеля в за ранее вырытую траншею с последующей засыпкой ее грунтом. Размещение силового кабеля под землей проводится в определенной последовательности, с соблюдением правил безопасности и нормативных требований.

Выбор материала

Согласно ГОСТ для укладка в траншею используют бронированный силовой кабель с гидроизоляцией. Ввод от столба в дом производят кабелем с большой выделенной мощностью:

• АВБбШв — бронированный 2-мя железными покрытыми цинком полосами, покрытыми защитным слоем, с дюралевыми жилами;
• ПвБШв — бронированный железными лентами, с изоляцией из сшитого ПЭ.

Кабельная продукция обязана иметь инертность к кислой почве. На болотистой, зашлакованной и солончаковой почве применяется кабель с дюралевой оболочкой либо свинцовой броней.

Неопытные потребители сберегают и применяют для обустройства участка и подключения электроприборов крепкий и герметичный кабель в ПВХ оболочке, к примеру, NYM, СИП, ВВГ. Данный вид изделий разработан для домашней проводки, его не применяют для размещения под землей, так как провод идёт в негодность.

Особые кабели для подземной укладки стоят дороже, но и служат подольше. Принципиально учесть климатическую зону, температурный режим региона, где размещена дача.

Условия сокрытой укладки

До работ прокладки кабеля на даче, нужно составить план участка, указав трассу кабеля, с учетом местоположения дома, хозпостроек, зеленоватых насаждений, зоны отдыха. После составления рабочего чертежа приступают к реализации проекта, при всем этом соблюдают главные правила:

• глубина траншеи от 0,8 м либо 0,5 м, если применяется кабель в гофрированной трубе;
• на дно траншеи укладывается песочная подушка шириной 0,1 м;
• расстояние до деревьев 2,0 м, кустарников 0,75 м, газопроводной трубы 2,0 м, системы канализации 1,0 м, линиями коммуникации от 0,15 м.
• линия траншеи должна быть прямой, без поворотов на 90º;
• при укладке в траншею проводов различного предназначения и типа устанавливается зазор 0,1 м.

Во избежание разрыва провода, дополнительных демонтажных работ и нового подключения нужно избегать натяжения силового кабеля. Размещение с маленькими извивами и волнами поможет восполнить подвижки и расширение грунта, также другие воздействия.

Достоинства подземной прокладки

Популярность способа укладки силового кабеля на дачном участке в траншеи обоснована вблизи плюсов, к числу которых относится:

• действенная защита от наружного воздействия;
• отсутствие обслуживания и ремонта;
• не нужна установка опор и столбов;
• долговечность;
• возможность посадки растений сверху траншеи;
• единовременные расходы на монтажные работы;
• отсутствие необходимости учесть размер и вес провода, ветровой нагрузки и несущей возможности опор.

Расчет мощности проводится с припасом из-за способности роста нагрузки. Внедрение проводников хорошей марки и правильного сечения гарантирует эффективность и безопасность электроснабжения на дачном участке.

Привет, Гость! У «Клерка» новый курс!

(ФСБУ 5/2019, ФСБУ 25/2018, ФСБУ 26/2020, ФСБУ 6/2020, ФСБУ 27/2021).

Успейте записаться, пока есть места! Обучение онлайн 1 месяц. Старт курса уже 15 февраля, программка тут.

Прокладка кабеля в земле

При планировании электрификации дачного участка, дома либо производственной площади каждый мастер действует, исходя из общих правил строительства, также норм ПУЭ и других документов. Согласно обозначенным данным, существует огромное количество методов прокладки полосы электропередач, к более распространённым относится воздушная магистраль. Но нередко бывает, когда из суждения архитектуры и эстетики местности установка обозначенным способом не целесообразен, в таком случае более применимой будет прокладка кабеля в земле. В данной статье рассмотрены главные правила проведения таких работ, также вопрос, как проложить кабель в земле, этапы воплощения проекта.

Прокладка кабеля в земле

Сферы использования способа

Прокладка кабеля в грунте может употребляться для электрического снабжения всех объектов. Ее можно условно систематизировать на несколько категорий, зависимо от трудности работ исходя из убеждений безопасности и высоты напряжения в проводе:

1. Для снабжения током личного дома, дачного участка либо хозяйственных строений. Это простой вариант, когда применяется подземный кабель, так как потом на нередком участке не проводится больших земельных работ сторонними людьми, у собственника всегда есть возможность точно найти положение провода и не допустить его механического повреждения. Обычно, в таковой системе изредка используются защитные и сигнализирующие сетки и площадки, так как ток, протекающий по данным проводам, имеет низкое напряжение до 10 кв;
2. Прокладка электрического кабеля средней мощности для снабжения промышленных объектов и производственных построек. В этом случае неотклонимым условием является разработка проекта с вычислением всех характеристик, начиная от глубины траншеи и заканчивая рассчитываемой нагрузкой на магистраль, зачем нужно соблюдать положения ПЭУ и других нормативов;
3. Строительство высоковольтных линий. Тут работы по прокладке кабеля под землей должны проводиться только квалифицированным персоналом, имеющим аттестацию по безопасности и допуск к действиям на объектах с высочайшим напряжением. В большинстве случаев это особые организации, имеющие лицензии Технадзора и владеющие всем нужным оборудованием.

Прокладка высоковольтного кабеля

Для снабжения электричеством личного дома либо дачного участка, напряжение которого не будет превосходить 10 кв, можно не завлекать специализированную компанию, а все работы выполнить без помощи других, соблюдая технику безопасности на объекте. В большинстве случаев, такую трассу применяют для организации внешнего освещения, прокладывая кабель в землю по всему периметру участка между столбами либо мачтами осветительных приборов.

Какой кабель применять

В правилах устройства электроустановок перечислены виды электрокабеля, которые применимы для укладки в грунт. К таким проводам относятся:

1. ВББШв – это провод, который обладает достаточной защитой внешней обмотки в виде металлической ленты, жилы выполнены из меди, а внутреннее разделение между линиями осуществлено полиэтиленовым слоем;
2. АВББШв – данная аббревиатура обозначает все то же самое, что и в первом случае, но внутренние жилы в кабеле дюралевые.

Оба вида провода имеют достаточную защиту от воздействия воды и механических повреждений, также лишнего давления при движении грунта. Четких советов в правилах касательно поперечника сечения кабеля нет, тут нужно рассчитывать нагрузку на проводники и выбирать изделие, соответственное номинальному напряжению в сети. В большинстве случаев для медного кабеля толщина составляет 10 мм, а для алюминия –16 мм, но при увеличении мощности трассы и повышении напряжения поперечник сечения необходимо прирастить.

Главные правила укладки кабеля в грунт

Укладка кабеля в почве – это ответственная работа, которую лучше доверить экспертам. В последнем случае, при проведении действий без помощи других, нужно кропотливо изучить все нормы и правила устройства энергоустановок, также советы профессионалов:

1. Нужно применять только спец материалы, созданные для данных целей, к примеру, кабель и защитный канал. Воспрещается использовать провода для внутренней разводки питания, так как они не имеют достаточной толщины обмотки и железного щита;

Принципиально! При прокладке кабеля в защитном канале, пластмассовой либо железной трубе не стоит применять гофрированный шланг, так как при воздействии грунта через год от гофры ничего не остается, ее ребра провалятся вовнутрь и повредят жилы проводов, что приведет к появлению аварийной ситуации.

1. Прокладка кабельных линий в земле должна осуществляться ниже уровня вымерзания грунта, в неприятном случае при застывании воды произойдет вспучивание земли и излом магистрали. Если нет способности выполнить данное условие, то трубу, в какой находится проводник, необходимо дополнительно закрепить хомутами с забивной арматурой либо установить опорные подушки, прижимные магистраль;
2. Прокладка силового кабеля с напряжением выше 10 кв должна проводиться на глубину более 70 см, с установкой сигнализирующей ленты либо сетки. Данный материал в случае проведения работ на участке и копки траншеи скажет о близости к проводу, что предупредит его разрыв либо механическое повреждение;
3. Параллельная прокладка кабелей вероятна только при установке между трассами разделительных конструкций из пластика либо бетона. Не непременно такую перегородку делать сплошной, допускается пунктирное размещение через равные отрезки;

Параллельная укладка кабеля

1. Часто приходится прокладывать провода под дорогой либо фундаментом строения. При всем этом поперечник гильзы должен быть в 2-3 раза больше, чем размер кабеля. Нередко данные работы проводятся без копки траншеи и нарушения дорожного полотна, способом прокола либо горизонтального бурения. Данные методы позволяют провести электричество в короткие сроки и без дополнительных расходов на восстановление покрытия;
2. Если укладка кабеля в траншею проводится в холодное время года, то необходимо за ранее прогреть провода в теплом помещении либо, используя трансформатор. Укладывать кабель в канал без подготовки допускается, если температура окружающей среды не ниже -5 градусов. В других случаях наружняя оболочка проводника должна быть из мягенького полипропилена либо резины – эти материалы не ломаются на морозе и не теряют собственной гибкости;
3. Соединение отрезков кабеля, при их расположении на глубине, проводится специальной муфтой, которая обжимает два конца и образует цельный стык. Это место нуждается в дополнительной защите изоляцией либо пластмассовой термоусадной трубкой;
4. В особенных критериях, когда наблюдаются суровые подвижки грунта, можно дополнительно применить асбестоцементную трубу с муфтовым соединением, правила прокладки этого не воспрещают. Также можно применять глиняний кирпич, выстроив с его помощью канал, снутри которого будет размещена магистраль, но для данной цели подходящ только полнотелый блок;
5. Расстояние между прокладываемой магистралью и водопроводом должно составлять более 1 метра, а от газопровода – от 2 метров.

Как проложить кабель под землей: метод действий

Для правильного монтажа электрического провода в грунт нужно действовать строго последовательно, делая упор на следующий метод:

1. Подготовка проекта либо схемы будущей коммуникации. На чертеже отмечаются все постройки, расстояние между ними и четкое размещение канала;
2. Разметка участка. Для этого, пользуясь рулеткой и металлическими колышками, необходимо отмерить расстояние от зданий до будущей траншеи, делая упор на схему;

Траншея для кабеля

1. На следующем шаге осуществляется копка траншеи для прокладки кабеля в земле. Ее можно вырыть, используя специальную технику либо без помощи других вручную, при всем этом глубина прокладки кабеля должна соответствовать нормативу, обозначенному в ПУЭ. Из канала нужно удалить все большие кусочки земли, камешки либо отрезки металла, которые потом могут разрушить трассу, также убрать выпуклости земли на деньке;
2. Дальше подготавливается база из маленького песка методом подсыпки слоя в 5-10 см с промежной трамбовкой;
3. Потом на дно укладывается провод специального предназначения, который имеет железное армирование и защиту. Прокладываемые в одну траншею провода должны находиться на расстоянии от 10 см друг от друга. Если это нужно, в местах скрещения с другими коммуникациями, под дорогой либо зданиями, на провода одевается защита в виде трубы из асбестоцемента либо пластика;
4. Кабель «прозванивается» особым тестовым устройством, который определяет целостность полосы методом подачи на концы высокого напряжения. Тестовые замеры нужно производить в особом защитном костюмчике, со средствами персональной защиты;
5. Приобретенная трасса поверх проложенного кабеля засыпается маленьким песком, слой которого должен быть более 15 см. Данная прослойка должна быть утрамбована особым аппаратом либо вручную;
6. Проводится повторная проверка всей магистрали для исключения повреждения кабеля во время трамбовки. Поверх уложенного проводника и песочной прослойки по всей длине траншеи устанавливается сигнальная рента либо сетка, которая при предстоящем обслуживании полосы либо появлении аварийной ситуации скажет о близости к электрической магистрали. При повторном раскапывании канала слои будут сниматься равномерно до данной ленты, потом работы осуществляются вручную, дабы не разрушить действующий кабель;

1. Оканчивающим шагом будет оборотная засыпка грунта в канал. Из-за прослоек песка образуются излишки земли, ее не надо вывозить либо применять для других целей, так как по мере поступления воды на поверхность земли грунт будет давать усадку, и пригодится дополнительная подсыпка;
2. После того, как кабель под землей на даче совсем проложен, а траншея засыпана, можно вернуть первоначальное покрытие в виде газона либо дорожного полотна.

Данный метод устанавливается ПУЭ и является универсальным, применим ко всем типам кабелей, начиная от 10 кв и выше. Но разработка может отчасти не соблюдаться в случае, когда проводка имеет местный нрав, является слаботочной и не нагружена высочайшим напряжением. К примеру, кабеля связи либо контроля доступа не имеют железной защиты, но могут быть уложены в грунт с внедрением пластмассовой трубы в качестве канала и защиты покрытия. Такие полосы проводят ток, еще ниже, чем 10 кв, и куцее замыкание не приведет к большой аварийной ситуации. К тому же, по мере надобности, данный провод можно поменять, вытянув его из канала и проложив новый, без вскрытия основного почвенного покрытия.

Основная опасность для кабельной оболочки заключается в подземном «блуждающем» токе. Это физическое явление, которое появляется от работы электрических устройств, имеющих заземление, таких как стиральные машины, бытовая сеть либо электропоезда. Электрический ток данных устройств и агрегатов просачивается в почву по проложенному проводнику и хаотично движется в толще грунта, оказывая воздействие на коммуникации, при всем этом пластмассовая изоляция может лопаться и твердеть. Дабы избежать таких последствий, если установлено, что земляной участок насыщен блуждающими токами, можно проложить кабель снутри пластмассовой трубы. Это даст дополнительную изоляцию провода от грунта и прирастит срок эксплуатации магистрали.

Таким макаром, для правильной организации электроснабжения строения либо местности методом прокладки проводника под землей нужно точно соблюдать правила устройства электроустановок, также общие строй нормы. Только при таких критериях надзорный орган даст разрешение на использование магистралью, также ее эксплуатация будет неопасной и долговременной.

Прокладка кабеля в земле: особенности и аспекты процесса

Очень нередко при строительстве пригородного дома у владельцев появляется необходимость проложить силовой кабель под землей. Такие работы должны перейти с соблюдением норм ПУЭ и советов профессионалов в области электротехники. В этой статье будут освещены некоторые нюансы по укладыванию электрической сети под землей и как ее обезопасить.

Методы прокладки

Основными методами прокладывания электрических линий к дому являются воздушный и подземный. На сегодня прокладывание электрической сети под землей не является редкостью. Таковой способ подведения электричества позволяет понизить риск повреждения полосы и считается более комфортной во время эксплуатации либо при подключении внешнего электрооборудования. Обычно он применяется в личных домах либо на дачных участках.

Требования к монтажным работам

Основными требованиями при проведении монтажных работ электрической сети в личном доме либо на даче как и раньше остаются Правила устройства электроустановок (ПУЭ).
ПУЭ являются нормативными актами, которые предугадывают установку большинства видов электротехнического оборудования при монтаже проводки. ПУЭ также имеют указания по поводу прокладывания силового кабеля под землей, внешней и внутренней проводки в зданиях различного предназначения (жилые, промышленные, публичные и другие).

Сводом указаний и эталонов ПУЭ применяется при строительстве, монтаже либо реконструкции всей электрической сети либо ее отдельных участков. Ими руководствуются электрики. Также эти требования должны соблюдаться и личными лицами, если они желают выполнить работу своими руками, без сторонней помощи. Не считая ограничений ПУЭ используют нормы СНиП и эталоны ГОСТ.

Очень принципиально направить внимания на нормы ПУЭ, которые содержат четкие значения по размещению силовой полосы на участке. Так основной провод должен быть закопан на расстоянии более 1 метра от огромных деревьев и других больших конструкций. Если Кабель помещен в железную трубу, то это правило можно проигнорировать.

Глубина вырытой траншеи должна составлять более 0,7-0,8 м. Если же сама линия будет короче 5 метров, а сам провод будет дополнительно защищен гофрированной трубой либо сшитой оболочкой из целофана, тогда его можно расположить на глубине полметра. Под фундаментом дома укладывать кабель запрещено. Если же необходимо выполнить соединение линией 2-ух отдельных домов, то он должен быть помещен в бронированный корпус либо железную трубу. Расстояние от стенок дома и фундамента должно составлять больше 0,6 м.
Если полосы силовых проводов пересекаются между собой, тогда их необходимо проложить слоем земли, дабы предупредить контакт.

Сам провод должен соответствовать нормам ПУЭ. Для этого применяют кабеля в бронированной оплетке, помещение обыденных шнуров в гофрированную трубу либо особые рукава из сшитого упрессованного целофана. Это дозволит не только лишь защитить от случайных повреждений, но и мышей, которые живут под землей. В целях предосторожности поверх уложенной электрической полосы можно проложить предупреждающую сигнальную ленту.

Перед работой идеальнее всего составить схему пролегания будущей цепи, с учетом всех аспектов. Безотступно рекомендуется до монтажных работ следует ознакомиться и приобрести определенные познания в области электротехники. Идеальнее всего применять готовые схемы по укладыванию проводов под землей, также пользоваться советами профессионалов.

Видео “Прокладываем кабель в земле”

Какой материал пригодится

При монтаже электрической сети в земле применяются бронированные провода, потому к их выбору необходимо подойти с особенной тщательностью. Их структуру может сформировывать одна жила, проводящая переменный ток, либо несколько. Обычно для прокладывания кабеля под землей применяют жилы из луженой меди, который снаружи покрывается крепким сшитым полиэтиленом. Совместно со сшитыми слоями целофана для внешнего покрытия применяется сополимеры пропилена либо разные фторполимеры.

Сшитый целофан и другие полимеры позволяют кабелю под землей выдерживать высочайшие и низкие температуры под воздействием разных причин, обеспечивает неплохую защиту от механических повреждений силовой жилы. Также несколько слоев сшитого целофана имеют устойчивую структуру для предохранения полосы от воды, фактически не подвергаются процессам тления и не воспламеняются.

Для обеспечения надежной защиты кабеля, проходящего под толщей земли, его обвивают несколько слоев металлической покрытой цинком проволоки. Данная конструкция слабо подвержена окислению и коррозии, что обеспечивает долгий срок эксплуатации таковой брони (до 60 лет). Для хранения этого материала не нужна особенных критерий складских помещений. К преимуществам также можно отнести то, что он довольно комфортно прокладывается, так как имеет не плохое сочетания веса и гибкости.

Таковой провод способен выдерживать температуру до 90 градусов, не допуская перебоев в энергоснабжении дома. Благодаря высочайшей прочности и надежности конструкции не просит неизменных ремонтных работ, что значительно сберегает время, так как провод проходит под землей.

Не считая бронированного провода можно избрать обыденный кабель и дополнительно приобрести гофрированную трубу. Гофрированная труба также делается из устойчивого и крепкого целофана. Она обладает большей гибкостью, защитит линию от высокого механического напряжения либо лишнего натяжения, благодаря собственной рифленой конструкции. Гофрированная трубка либо сшитый полиэтиленовый рукав в состоянии защитить шнур от воды и перепадов температур.

Выбрав основную часть нужного материала для монтажных работ, следует приготовить соответственный инструмент и оборудование для его прокладывания. Обычно выкапывание траншеи для силовой полосы делается с помощью штыковых лопат. Для прокладывания дна траншеи можно применять красный кирпич.
Также пригодится инструмент для выполнения соединений головного кабеля с разводкой на распределительном щите либо в самом доме.

Нередкие ошибки

Очень нередко при прокладывании силового кабеля под землей личные лица игнорируют некоторые пункты ПУЭ. Полное их соблюдение при самостоятельном монтаже задачка довольно непростая, и можно согласиться с тем, что от некоторых из них можно отрешиться. Но очень принципиально не игнорировать пункты, в каких говорится о методах защиты ведущего кабеля. Также о подходящем сечении и номинальной нагрузки, которую он должен выдерживать, на какой глубине его необходимо располагать, тип грунта, и как должны выполняться главные соединения проводки.

В связи с тем, что при соблюдении всех норм ПУЭ, издержки на установка электрической сети могут быть очень высочайшими, то рекомендуется обратиться к спецам, дабы выделить более принципиальные нюансы для работы. Многие считают, что рядовая резиновая оплетка провода может защитить его от воздействия наружных причин, а так как он будет находиться под землей, то нет смысла помещать жилы в гофрированную трубу (сшитый упрессованный целофан) либо бронированный корпус (металл).

Это мировоззрение неверно. Дело в том, что резина под воздействием высочайшей влажности и перепада температур может довольно стремительно придти в негодность (в течение 5-7 лет), а выяснить об этом можно будет только по факту обнаружения проблем в сети. Тогда как гофрированная труба из сшитого упрессованного целофана способна находиться в таковой среде более 40 лет.

Видео “Кабель в земле при подключении дома”

Дабы выяснить, как верно проложить набор проводов и кабелей при подключении дома либо дачи к системе электроснабжения, рекомендуем к просмотру следующий видео-ролик.

Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость прокладки электрокабеля в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах или провести электропроводку в бане. При этом очень важно соблюдать нормы (в частности, СНиП и ПУЭ), а также учитывать технику безопасности при проведении электромонтажных работ. Далее мы расскажем, как проложить кабель в земле, не нарушая норм и общепринятых правил.

• Электрические требования
• Технология укладки своими руками
• Практические советы специалистов
• Нюансы при укладке зимой

Электротехнические требования

В первую очередь необходимо рассказать о том, какие нормативные документы могут повлиять на то, как вы будете прокладывать электропроводку в земляной траншее. Так, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86 «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое главное:

• Глубина прокладки кабеля в земле по ПУЭ 2. 3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в месте пересечения с проезжей частью — не менее 1 м. Для ввода в здание и на пересечении с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладка в трубе (на такой глубине кабель должен быть бронированным). При этом длина такого участка должна быть не более 5 метров.

• Согласно ПУЭ 2.3.85. Запрещается проводить линию с фундаментом дома. Минимальное расстояние от фундамента должно быть 60 см. Если вам нужно проложить кабель от дома до бани, гаража или другого здания, прокладывайте кабель, как описано выше, а проход через стену (фундамент) необходимо делать в жестком ПВХ, ПНД или в стальной трубе.
• Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не менее 10 см, исходя из чего выбирается ширина траншеи. 50 см нужно отступить от кабелей других организаций и кабелей связи.
• От деревьев для прокладки электропроводки в траншее следует отступать не менее 2 м, от кустарников не менее 75 см (согласно п. 2.4.87). Это расстояние можно уменьшить при прокладке кабеля в трубе, например, если подкопать под дерево).
• Во всех случаях, когда возможно повреждение кабельной линии — прокладывайте ее в трубах. В остальных случаях — непосредственно в грунт на указанной выше глубине.
• Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не менее 1 м (п. 2.3.88), до тепловой трубы — 2 м (п. 2.3.89).). До газопровода давлением 0,0049-0,588 МПа — не менее 1 м, давлением более 0,588 МПа — 2 метра. Прокладка выше и ниже трубопроводов не допускается.
• При пересечении кабелей они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
• Согласно п.2.3.37 необходимо применять преимущественно бронированные тросы, например, (А)ВББШв. Небронированные кабели должны быть устойчивы к механическим воздействиям.
• Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше, допускается применение (А) ВВГ в грунте непосредственно (без трубы). Но только при отсутствии растягивающей нагрузки и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунтах с низкой и средней коррозионной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в этом случае легко заменить кабель без вскрытия грунта.
• Во избежание деформации линии от растяжения и давления грунта — прокладывать кабель змейкой с запасом 1-2% по длине, а при прокладке в пучинистых грунтах или при прокладке горячего кабеля (если работы выполняются в в холодную погоду) запас должен быть 3-4 %
• Если вам необходимо выполнить подключение электрического кабеля под землей самостоятельно, используйте специальные муфты, как показано на фото.
• Для дополнительной защиты ЛЭП под землей (например, при сильных просадках) можно использовать трубу или специальную тросовую конструкцию из кирпича (уложенную поперек траншеи, как на фото ниже). Не используйте пустотелые кирпичи. Отметим, что защита от механических повреждений кирпичом или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и более, не является обязательной, согласно п. 2.3.83 ПУЭ. При этом кабели до 1 кВ ОБЯЗАНЫ иметь такую ​​защиту только в тех местах, где вероятны частые земляные работы.

• Обязательно проложите сигнальную ленту с надписью: «Осторожно, кабель!» Сами поверх проводника, проложенного в земле.

Учитывая данные требования и правила, вы можете быть уверены, что прокладка кабеля в траншее не будет представлять опасности ни для вас, ни для домашней линии электропроводки! Конечно, это не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий приведенных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, приведем ее поэтапно.

1. Начертить схему разводки в траншее, на которой отметить точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземная электроустановка будет использоваться для подключения уличного освещения на даче, обязательно укажите расположение светильников.
2. Разметьте территорию дачного участка колышками и веревкой, а затем по разметке выкопайте траншею. После земляных работ удалить из подготовленной траншеи камни, возможные осколки стекла или куски металла, которые впоследствии могут привести к повреждению электропроводки под землей. При необходимости немедленно установите столбы освещения.
3. На утрамбованном дне сделать ровную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить утеплитель.
4. Уложите проводник в землю, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВББШв с алюминиевыми жилами или более дорогой вариант — ВББШв, с медными жилами, или ВВГ-нг-LS, в описанных выше случаях.

5. Проверить готовую кабельную линию мегомметром, который выявит повреждение изоляции и утечки высокого напряжения (измерить сопротивление изоляции) Не забыть разрядить кабель на землю или закоротить жилы после измерения сопротивления.
6. Используйте трубу, соблюдая правила и рекомендации, описанные выше. Если нужна прокладка в трубе (глубина 50 см, часто бывают земляные работы, прокладка под деревом и т.д.), то используйте трубы ПНД, ПВХ, стальные или асбестоцементные. Последний тип трубы разрезают вдоль на две части, делая их похожими на пенал, после чего укладывается провод. Эта технология позволит быстро освободить проводку при ее ремонте.
7. Сфотографируйте сеть из траншей, чтобы точно знать, где кабель проходит в земле в саду. Кстати, чертеж тоже лучше сохранить, т. к. на нем есть отметки всех расстояний при прокладке линии от дома, ограждения и т. д.
8. Засыпать траншею песком или мелкой землей, очищенной от острых предметов. Слой должен быть равномерным, около 15 см. После заполнения его необходимо тщательно утрамбовать.
9. Положите на песок сигнальную ленту с табличкой о том, что под ней проложена электропроводка.
10. Засыпьте ленту оставшейся землей, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
11. Повторите измерение с помощью мегомметра.

Видео инструкция по установке

Вот и вся технология прокладки кабеля под землей на даче. Как видите, нарисовать линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земляные работы – рытье траншеи.

Практические советы специалистов

В дополнение к приведенным выше инструкциям, рекомендуем ознакомиться с некоторыми советами по прокладке кабеля в траншее:

1. Использовать только специальную бронированную машину. Такие марки, как КГ, ПУНП, ШВП или ПВС нельзя использовать, поскольку они не имеют достаточной защиты.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (при необходимости) должен быть в 3 раза больше диаметра самой эл. кабель.
3. Если глубина промерзания земли в вашем регионе глубже 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы она не порвалась и не деформировалась.
4. Не используйте пластиковую гофрированную трубу для защиты электропроводки под землей. В течение года гофра разрушится и все ее защитные свойства, и без того слабые, исчезнут.
5. Старайтесь не прокладывать проводник под местами с интенсивным движением, такими как дороги, парковки и въезды во двор. Если это неизбежно – не забывайте о прокладке труб и защите кирпичом.
6. В нормативной документации нет единого мнения или правил относительно минимального сечения кабеля для прокладки в земле. На практике чаще всего используется сечение 10 мм. ² для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учтите, что линия должна быть бронированной.

Отзыв о работе

Нюансы при прокладке зимой

Ну и последнее, о чем хотелось бы рассказать, можно ли прокладывать кабель под землей при отрицательных температурах, а в частности зимой. Электромонтажные работы зимой допускаются, но необходимо учитывать следующие нормы и правила:

• Перед прокладкой электропроводки в траншее необходимо прогреть проводник в теплом помещении или с помощью трансформатора. Мы не рекомендуем использовать последний способ, если вы ранее с ним не сталкивались, ведь это требует определенных навыков.
• После прогрева нужно быстро проложить ЛЭП с запасом 3-4% по длине. При температуре наружного воздуха не ниже -10 ^о С — час времени, от -10 до -20 ^о С — не более 40 минут, ниже -20 ^о С — максимум полчаса. Если зимой температура ниже, электромонтаж запрещен.
• Допускается прокладка кабеля под землей без предварительного подогрева в следующих случаях: при температуре не ниже -5 ^о С, и сам проводник высокого давления; при температуре не ниже -7 ^о С и кабеле, защищенном изоляцией, -15 ^о С, если изоляция поливинилхлоридная или резиновая, -20 ^о С в том случае, если изоляция жил представлена полиэтиленовая или резиновая оболочка и дополнительная свинцовая оболочка.

Вот и все, что я хотел вам рассказать о том, как сделать прокладку кабеля в земле своими руками. Надеемся, наши практические советы, инструкции и предоставленные нормативы помогут вам при монтаже в домашних условиях!

Читайте также:

• Как провести электропроводку в трубах
• Схемы подключения солнечных батарей загородного дома
• Как сделать громоотвод самостоятельно

Видеоинструкция по установке

Обзор работы

Опубликовано: 12.03.2015 Обновлено: 22.02.2019 4 комментария

КАБЕЛЕПРОКЛАДОЧНАЯ МАШИНА | 600MH – 600MH США

| ПРОВОД ДИАМЕТРОМ ДО 10 ММ

ОДНА МАШИНА, ДВА ВАРИАНТА: ГАЗ ИЛИ ЭЛЕКТРИЧЕСКИЙ

МАШИНА ПРИНАДЛЕЖНОСТИ

ПРОВОД ДЛЯ

РАЗЛИЧНЫХ ПРИМЕНЕНИЙ
