Кабель электрический для внутренней прокладки: Лучшие кабели для внутренней прокладки — типы и особенности

Способы прокладки кабеля . Электропара

Прокладка кабелей может проводиться разными методами, выбор которых осуществляется в зависимости от различных факторов – наличие и расположение коммуникаций, условия монтажа проводки и пр. В статье мы рассмотрим самые популярные способы прокладки кабеля в различных системах, с учетом индивидуальных особенностей.

• Прокладка кабеля в земле (траншея)
• Прокладка в гофре
• Прокладка кабеля в коробах и кабель-каналах
• Прокладка кабеля по воздуху

Прокладка кабеля в земле (траншея)

Наиболее популярным и надежным способом является прокладка кабеля в земле. Она обеспечивает защиту кабельных систем от механических повреждений, но может осуществляться лишь при наличии некоторых условий: низкий уровень грунтовых вод; отсутствие блуждающих токов; стабильный грунт; отсутствие в почве агрессивных веществ.

Прокладка кабеля в траншее должна производиться с учетом правил, описанных в ПУЭ 2. 383-2.3.101. Так, кабели в траншее должны иметь подсыпку снизу и засыпку сверху, не содержащую камней и строительного мусора. Защита кабеля производится покрытием ж/б плитами толщиной не менее 50 мм при напряжении выше 35 кВ и кирпичом в один слой при напряжении ниже 35 кВ. Место  траншеи обозначается сигнальными лентами. Расстояние до фундамента должно быть не менее 0,6 м, до стволов деревьев не менее 2 м.

Процесс укладки кабеля в траншею

Для прокладки в грунт потребуется силовой кабель, марка которого зависит от назначения. Для маломощных кабельных систем подойдет силовой кабель ВВГ или NYM, при более мощной системе берется бронированный кабель. Также нужно приобрести защиту для кабеля (трубы) и сигнальную ленту.

Сначала размечается рабочая поверхность и роется траншея. Согласно ПУЭ, глубина заложения кабеля должна быть не менее 0,7 м для линий до 20 кВ и не менее 1 метра для линий 35 кВ, для маслонаполненных линий не менее 1,5 м. Даже если прокладка осуществляется в маломощных сетях, следует накинуть около 10-20 см.

Траншея очищается от строительного мусора и камней. На дно траншеи укладывается засыпка, обычно это простой песок, слой которого должен быть не менее 100 мм.

После этого следует проверить работоспособность кабеля (отсутствие внутренних замыканий) с помощью специального инструмента мегомметра. После проверки необходимо снять остаточный заряд с токопроводящих частей кабеля путем замыкания жил, соблюдая правила заземления.

Дальше идет этап защиты кабеля, в качестве материалов используют гофрированные трубы (ПВХ, ПНД) или металлические трубы. Современные пластиковые трубы не распространяют горение, имеют гладкую внутреннюю поверхность и могут быть оснащены зондом для протяжки кабеля. Они отлично гнутся и могут легко обойти проблемные зоны.

Труба ПВХ

Труба ПНД



Теперь нужно уложить кабель в траншею волнами, не  стоит пытаться как можно сильнее натянуть его. Затем производится насыпка мелкого песка на 10-15 см и грунта 15-20 см. Засыпка слегка утрамбовывается. После завершения работ место прокладки кабеля маркируется сигнальной лентой, но лучше сохранить план на бумаге. На сигнальную ленту насыпается слой грунта с горкой. После прокладки кабеля в земле следует еще раз удостовериться в его работоспособности.

Прокладка кабеля в гофрированной трубе

Гофрированная труба, или гофра, является самым популярным устройством для прокладки кабеля открытым и закрытым способом. Чаще всего это негорючий пластик ПВХ или полиэтилен низкого давления ПНД. Трубы оснащают дополнительным устройством протяжки (зонд), представляющим собой металлическую проволоку шириной 0,8-0,9 мм.

Трубы из поливинилхлорида подходят для организации внутренней проводки, их нельзя использовать для наружных работ – материал очень неустойчив к действию ультрафиолета и быстро теряет свои свойства под его воздействием. Если требуется проложить кабель на улице, можно воспользоваться легкими трехслойными трубами ПНД, но только при отсутствии опасности механических повреждений.

Оба вида защитных гофрированных труб обеспечивать безопасность при возгорании проводки, их материал самозатухающий, поэтому при возникновении короткого замыкания риск пожара сводится к минимуму. Наиболее востребованный диаметр труб: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм. Гофрированная труба подходит для прокладки силовых кабелей, связи, информационных и прочих.

Прокладка кабеля в коробах и кабель-каналах

При прокладке кабеля в помещении можно воспользоваться кабель-каналами и защитными коробами. Этот тип укладки весьма популярен в деревянных домах, где проводка чаще всего открытая. Провода тянутся по стенам, не утапливаются внутрь строительных конструкций.

Конструкция кабель-канала весьма удобна – он состоит из двух рабочих частей. Основная часть – это желоб, в который прокладывается провод; вторая часть – крышка, надежно фиксирующая кабель внутри канала. Кабель-каналы еще называют электрическими коробами. Благодаря широкому выбору расцветок каждый может подобрать себе подходящий под интерьер кабель-канал, самые распространенные расцветки под дерево и белый.

Для укладки провода в кабель-канал следует предварительно разметить поверхность. С кабель-канала снимается крышка, основная часть прикладывается к размеченной линии и прикручивается с помощью саморезов и шуруповерта (можно пользоваться обычной отверткой). Затем в канал укладывается кабель, а сверху защелкивается крышка. Провод внутри ничем не фиксируется, только крышкой канала. Сегодня можно купить современные плинтуса с кабель-каналом, которые экономят место в квартире и позволяют избежать установки дополнительных элементов на стенах.

Прокладка кабеля по воздуху

При подключении частных загородных домов и дач к электричеству предпочтение чаще всего отдается воздушному способу. Такой метод имеет свои преимущества – простота обслуживания, быстрый доступ к поврежденным участкам кабеля, относительно легкая прокладка. Однако есть и минусы, в первую очередь это зависимость целостности установки от климатических условий. Резкие порывы сильного ветра могут оборвать кабель, а электростатические разряды во время грозы часто повреждают провод.

При прокладке кабеля воздушным способом сначала в наружной стене сверлится отверстие для вывода кабеля. В отверстие вставляется труба (в основном используются пластиковые трубы), щель для сохранения тепла внутри помещения заделывается пеной или другой теплоизоляцией. Питающий провод прячется в гофрированную трубу, протягивается на опорах (столбах) и закрепляется на тросе с шагом около 50 см. К стене конструкция присоединяется с помощью монтажных хомутов или клипс. При этом важно соблюдать расстояние не более 25 метров между опорами. Провод не следует натягивать, он должен свободно висеть в воздухе.  Для воздушной прокладки следует использовать самонесущий изолированный медный провод СИП сечением от 10 кв.мм. Такому проводу не нужна дополнительная защита от ультрафиолета.

Выбирая способ прокладки кабеля, следует руководствоваться его назначением и основополагающими факторами, определяющими возможность его применения в тех или иных условиях. При отсутствии профессиональных знаний и опыта лучше всего воспользоваться услугами профессионалов.



Как правильно подобрать кабель для внутренних и наружных работ

Когда приходится делать ремонт в квартире или доме, следует проверить состояние электропроводки и определить возможность ее улучшения или замены.

Это делается по следующим причинам: выработка ресурса; электрические провода по мощности не соответствуют нагрузке от современной бытовой техники; необходимость прокладки заземления к приборам и розеткам. Провода Медные провода для домашней электропроводки Для внутренней и наружной проводки в квартире или доме следует использовать электрические провода и кабели. Для принятия решения, какой из них лучше выбрать в магазине, руководствоваться советами продавца нужно преимущественно в плане цен. Во всем остальном сначала надо прислушаться, что скажет опытный электромонтажник, а также ознакомиться с нормами и правилами электроремонта.

Сходство и различие

Между кабелем и проводом имеются различия, иногда определяемые только по спецификации. Последний представляет собой электротехническое изделие из одной или нескольких изолированных проволок, скрученных и помещенных в легкую неметаллическую оболочку. У кабеля она лучше, поскольку более мощная, с помещенными внутри изолированными жилами. Он также может содержать сердечник, экран, заполнитель, броню или металлическую оболочку. Каждый элемент предназначен для эксплуатации изделия в определенных условиях окружающей среды. Электрические провода разрешается проводить только в пластиковых трубах (ПНД и гофры). Здесь потребуется много работы и материалов.

Электропроводку стараются выбрать, ориентируясь на цену и сечение. Провод стоит дешевле кабеля и его можно использовать для внутренней прокладки в помещениях. Сечение зависит от предполагаемой нагрузки. В качестве материала проводника лучше использовать медь.

Провода Медные и алюминиевые провода Алюминиевый провод недолго служит, деформируется при затяжке и имеет большее сопротивление. Однако, он дешевле, но со временем это преимущество будет утеряно в связи с его недолговечностью.

Потребляемая нагрузка

Сечение электрической проводки подбирают из расчета, какие по мощности приборы одновременно будут подключены. Потребляемый нагрузкой ток определяется по формуле: I = P/V, где P – паспортная мощность, Вт; V – напряжение в сети, обычно равное 220 В. Для некоторых приборов необходимо учитывать реактивную составляющую электрического тока: компрессор холодильника, люминесцентная лампа, электродвигатель инструментов. Она также участвует в нагреве провода. Полная потребляемая мощность для них определяется делением активной ее составляющей на cos φ, указанный в паспорте прибора или на его табличке. Допустимый ток для открытой проводки с медным проводником составляет 10 А/мм2, а для закрытой – 6 А/мм2. Для алюминия он разрешается соответственно на 6 А/мм2 и на 4 А/мм2. Токи всех потребителей, протекающие по проводу, суммируются, и определяется общая нагрузка. Затем по ней находится требуемое сечение, и берется запас по мощности в расчете на подключение новых электроприборов.

Под освещение сечение провода выбирается на 1,5 мм2. Он подключается к автомату на 16 А. К розеткам, предназначенным для более высоких нагрузок, делается выбор кабеля на 2,5 мм2, подключаемый к автомату на 25 А. К мощным электроприборам протягивается кабель на 4 мм2 и больше. Сечение ввода в квартиры или частные дома следует делать не менее чем на одну ступень выше, чем у самой большой внутренней нагрузки.

При покупке кабеля следует замерять диаметры жил, поскольку у многих производителей они изготовлены с большими допусками в сторону уменьшения. В результате сечение может оказаться ниже расчетного. Важно учитывать количество проводников в кабеле. Для старой системы достаточно двух жил, а к новой – требуется еще одна для заземления. К люстре с двухклавишным выключателем понадобится 4-х жильный кабель (обозначение в маркировке – 4х1.5). Учет сопротивления При большой длине в проводке возрастают потери напряжения. Они не должны превышать 5 %. Процент потерь находится через момент нагрузки, который определяется по таблицам через мощность, умноженную на длину кабеля. Когда рассчитывается сечение, не учитывается нагрев кабеля от проходящего тока, поэтому выбор делается с запасом порядка 20 %.

Мягкий и жесткий провод

Если электрические кабели прокладываются с большим количеством изгибов при внутренней и наружной проводке, лучше сделать выбор жил, каждая из которых состоит из большого количества тонких проводков. Для присоединения к клеммам на них необходимо напрессовывать наконечники. Жесткий кабель состоит из одинарных жил. Для обеспечения необходимой мощности проводки не так важно, кабель какой марки использовать. Основным требованием является соответствие нагрузки потребителя. В доме применяется чаще всего трехжильный вариант, где нужен провод заземления. Марки кабелей Большой популярностью пользуются импортные YnDYp (YKY, YnKY) кабели.

Наличие двух изоляций обеспечивает его повышенную пожаробезопасность. Многие останавливают свой выбор на нем, несмотря на более высокую цену. На улице вместо него применяют другие типы, поскольку он не любит солнечных лучей. Стойкость кабеля к атмосферным воздействиям определяется свойствами внешней оболочки.

Целесообразно сделать выбор недорогого, удобного и компактного кабеля марки ВВГ для внутренней электропроводки и уличной. Кабели Виды распространенных кабелей Его можно использовать во влажных и сухих помещениях. Только не рекомендуется подземная прокладка. Кабель может быть круглым и плоским, внутри него нет наполнителя. Жилы выполнены с разными цветами и скручены между собой.

Силовой кабель марки ВВГнг-П-LS для электропроводки в квартире и прочем хозяйстве имеет самое разнообразное исполнение жил: круглое, квадратное, треугольное, секторное. Внешне он похож на ВВГ, но его наружная изоляция не поддерживает горения. Сечение круглых жил достигает 16 мм2. Большие сечения делают секторными, что позволяет экономить металл. Кабель можно использовать при повышенном напряжении.

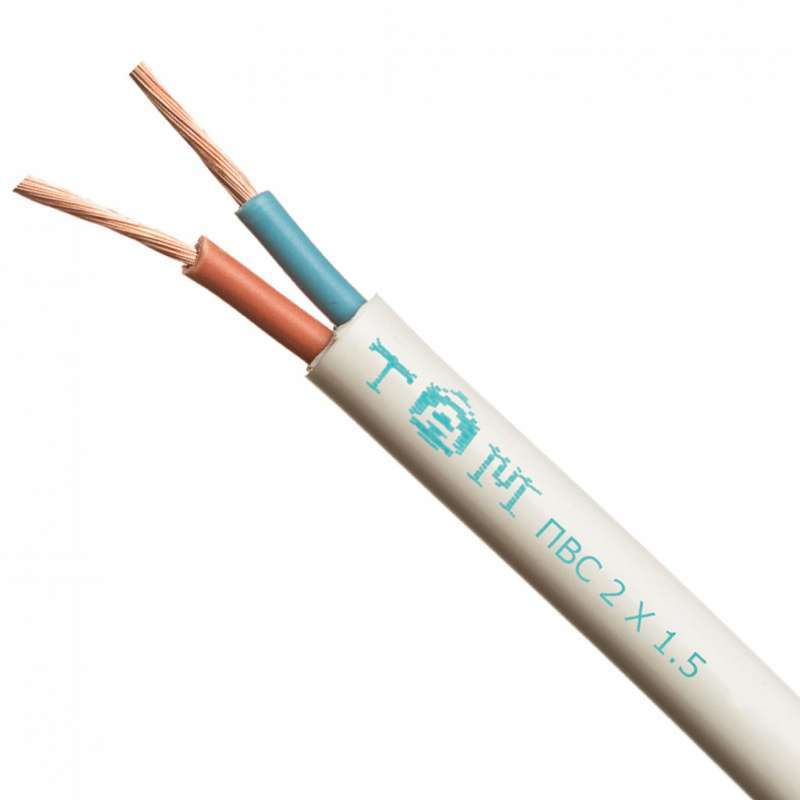

Выбор многопроволочного кабеля марки ПВС или польский аналог OMY (H03VV-F), OWY (H05VV-F) (бухтами по 100 м, а также барабаннами) с хорошей гибкостью делается преимущественно как сетевого провода подключения бытовых приборов. Его хорошо использовать для монтажа домашней проводки. На улице его можно применять, но многопроволочные жилы быстрее корродируют, а на морозе трескается изоляция при изгибе.

В уличной проводке для ответвлений по воздуху применяют самонесущий сталеалюминиевый кабель марки СИП. Жилы имеют стойкую к атмосферным воздействиям изоляцию из полиэтилена. Соединение между ними выполнено с помощью проколов (обведено красными кружками).

Для уличной проводки при подземном подключении к электросети применяют бронированные водостойкие кабели АПВБШв, АВБШв и ВБШв. Первая буква А на всех маркировках означает, что применяются алюминиевые жилы. Если она отсутствует, значит, медные.

Одножильный провод DY (H05V-U) ПВ1 для проводки применяется преимущественно для монтажа в электрощитках.

Когда нужны большие изгибы проводов, лучше использовать более дорогие LGY (H05V-K) ПВ3 с гибкой оболочкой. Для особых условий, например, в парной, применяются термостойкие провода и кабели для электропроводки.

Провод ПРКС с кремнийорганической изоляцией выдерживает температуру до +1800С.

Если нужен многожильный кабель, подойдет РКГМ. Он также термостойкий и лучше

подходит для работы в среде с влажностью до 100 %. Даже устойчивый к горению и воспламенению кабель (в маркировке окончание LS) запрещено монтировать по горючему деревянному основанию. Здесь все равно потребуется металлическая труба или рукав.

Источник: https://elquanta.ru/elektroprovodka/vybrat-provoda-kabeli.htmlКогда приходится делать ремонт в квартире или доме, прежде всего, следует проверить состояние электропроводки и определить возможность ее улучшения или замены. В старом доме меняется алюминиевая проводка, гарантированный срок службы которой не превышает 20 лет. Это делается по следующим причинам: выработка ресурса; электрические провода по мощности не соответствуют нагрузке от современной бытовой техники; необходимость прокладки заземления к приборам и розеткам. Провода Медные провода для домашней электропроводки Для внутренней и наружной проводки в квартире или доме следует использовать электрические провода и кабели. Для принятия решения, какой из них лучше выбрать в магазине, руководствоваться советами продавца нужно преимущественно в плане цен. Во всем остальном сначала надо прислушаться, что скажет опытный электромонтажник, а также ознакомиться с нормами и правилами электроремонта. Сходство и различие Между кабелем и проводом имеются различия, иногда определяемые только по спецификации. Последний представляет собой электротехническое изделие из одной или нескольких изолированных проволок, скрученных и помещенных в легкую неметаллическую оболочку. У кабеля она лучше, поскольку более мощная, с помещенными внутри изолированными жилами. Он также может содержать сердечник, экран, заполнитель, броню или металлическую оболочку. Каждый элемент предназначен для эксплуатации изделия в определенных условиях окружающей среды. Электрические провода разрешается проводить только в пластиковых трубах (ПНД и гофры). Здесь потребуется много работы и материалов. Электропроводку стараются выбрать, ориентируясь на цену и сечение. Провод стоит дешевле кабеля и его можно использовать для внутренней прокладки в помещениях. Сечение зависит от предполагаемой нагрузки. В качестве материала проводника лучше использовать медь. На рисунке ниже изображены провода из меди и алюминия. Их легко различить по цвету. Провода Медные и алюминиевые провода Алюминиевый провод недолго служит, деформируется при затяжке и имеет большее сопротивление. Однако, он дешевле, но со временем это преимущество будет утеряно в связи с его недолговечностью. Потребляемая нагрузка Сечение электрической проводки подбирают из расчета, какие по мощности приборы одновременно будут подключены. Потребляемый нагрузкой ток определяется по формуле: I = P/V, где P – паспортная мощность, Вт; V – напряжение в сети, обычно равное 220 В. Для некоторых приборов необходимо учитывать реактивную составляющую электрического тока: компрессор холодильника, люминесцентная лампа, электродвигатель инструментов. Она также участвует в нагреве провода. Полная потребляемая мощность для них определяется делением активной ее составляющей на cos φ, указанный в паспорте прибора или на его табличке. Допустимый ток для открытой проводки с медным проводником составляет 10 А/мм2, а для закрытой – 6 А/мм2. Для алюминия он разрешается соответственно на 6 А/мм2 и на 4 А/мм2. Токи всех потребителей, протекающие по проводу, суммируются, и определяется общая нагрузка. Затем по ней находится требуемое сечение, и берется запас по мощности в расчете на подключение новых электроприборов. Подбор сечений медных проводов к силе тока и напряжению можно производить с помощью следующей таблицы. Выбор сечения кабели и провода для скрытой электропроводки Сечение жилы кабеля, мм2 Диаметр жилы кабеля Проводка с медной жилой Проводка с алюминиевой жилой Ток, А Мощность, кВт при 220V Мощность, кВт при 380V Ток, А Мощность, кВт при 220V Мощность, кВт при 380V 1 1.12 14 3 5.3 x x x 1.5 1.38 15 3.3 5.7 x x x 2 1.59 19 4.1 7.2 14 3 5. 3 2.5 1.78 21 4.6 7.9 16 3.5 6 4 2.26 27 5.9 10 21 4.6 7.9 6 2.76 34 7.7 12 26 5.7 9.8 10 3.57 50 11 19 38 8.3 14 16 4.51 80 17 30 55 12 20 25 5.64 100 22 38 65 14 24 35 6.68 135 29 51 75 16 28 Под освещение сечение провода выбирается на 1,5 мм2. Он подключается к автомату на 16 А. К розеткам, предназначенным для более высоких нагрузок, делается выбор кабеля на 2,5 мм2, подключаемый к автомату на 25 А. К мощным электроприборам протягивается кабель на 4 мм2 и больше. Сечение ввода в квартиры или частные дома следует делать не менее чем на одну ступень выше, чем у самой большой внутренней нагрузки. При покупке кабеля следует замерять диаметры жил, поскольку у многих производителей они изготовлены с большими допусками в сторону уменьшения. В результате сечение может оказаться ниже расчетного. Важно учитывать количество проводников в кабеле. Для старой системы достаточно двух жил, а к новой – требуется еще одна для заземления. К люстре с двухклавишным выключателем понадобится 4-х жильный кабель (обозначение в маркировке – 4х1. 5). Учет сопротивления При большой длине в проводке возрастают потери напряжения. Они не должны превышать 5 %. Процент потерь находится через момент нагрузки, который определяется по таблицам через мощность, умноженную на длину кабеля. Когда рассчитывается сечение, не учитывается нагрев кабеля от проходящего тока, поэтому выбор делается с запасом порядка 20 %. Мягкий и жесткий провод Если электрические кабели прокладываются с большим количеством изгибов при внутренней и наружной проводке, лучше сделать выбор жил, каждая из которых состоит из большого количества тонких проводков. Для присоединения к клеммам на них необходимо напрессовывать наконечники. Жесткий кабель состоит из одинарных жил. Для обеспечения необходимой мощности проводки не так важно, кабель какой марки использовать. Основным требованием является соответствие нагрузки потребителя. В доме применяется чаще всего трехжильный вариант, где нужен провод заземления. Марки кабелей Большой популярностью пользуются импортные NUM кабели, изображенные на рисунке ниже с разным количеством жил. Кабель Импортный NUM кабель для электропроводки Наличие двух изоляций обеспечивает его повышенную пожаробезопасность. Многие останавливают свой выбор на нем, несмотря на более высокую цену. На улице вместо него применяют другие типы, поскольку он не любит солнечных лучей. Стойкость кабеля к атмосферным воздействиям определяется свойствами внешней оболочки. Целесообразно сделать выбор недорогого, удобного и компактного кабеля марки ВВГ для внутренней электропроводки и уличной. Кабели Виды распространенных кабелей Его можно использовать во влажных и сухих помещениях. Только не рекомендуется подземная прокладка. Кабель может быть круглым и плоским, внутри него нет наполнителя. Жилы выполнены с разными цветами и скручены между собой. Силовой кабель марки ВВГнг-П-LS для электропроводки в квартире и прочем хозяйстве имеет самое разнообразное исполнение жил: круглое, квадратное, треугольное, секторное. Внешне он похож на ВВГ, но его наружная изоляция не поддерживает горения. Сечение круглых жил достигает 16 мм2. Большие сечения делают секторными, что позволяет экономить металл. Кабель можно использовать при повышенном напряжении. Выбор многопроволочного кабеля марки ПВС с хорошей гибкостью делается преимущественно как сетевого провода подключения бытовых приборов. Его хорошо использовать для монтажа домашней проводки. На улице его можно применять, но многопроволочные жилы быстрее корродируют, а на морозе трескается изоляция при изгибе. ШВВП – гибкий силовой кабель с многопроволочными жилами также применяется для бытовых электроприборов, подключаемых к сетям с напряжением до 380 В. Он является аналогом ПВС (на рисунке выше они похожи), но рассчитан на меньшие нагрузки. Все перечисленные кабели предназначены для открытой и скрытой проводки. Токопроводящие жилы у них имеют похожие характеристики. Монтаж скрытой проводки делать лучше из соображений удобства, поскольку она не загроможда

Внутренняя и наружная проводка | WesBell Electronics

Хотя внутренние и наружные провода могут иметь некоторое сходство, их различия имеют значительные разветвления. Наружная и внутренняя проводка подпадает под разные коды безопасности и использует различные материалы в зависимости от применения. Использование провода в неправильном месте может быть критической ошибкой, приводящей к повреждению проводки и значительным рискам для безопасности, не говоря уже о неработающей электронике.

Существует несколько различных типов популярных внутренних и наружных проводов, и очень важно использовать правильный. Wesbell Electronics предлагает широкий выбор проводов и кабелей для обоих целей и может помочь вам найти подходящий для работы. Давайте начнем с разбора различий между этими двумя проводами и того, что делает их подходящими для различных применений.

Что разделяет внутренние и наружные провода?

Внутренние и наружные провода различаются по нескольким факторам, но основной целью наружных проводов является обеспечение лучшей защиты от непогоды. Внутренние провода не подвергаются такому же уровню риска и требуют менее прочных конструкций. Они часто более доступны, чем наружные провода, но не выдерживают тех же угроз, с которыми сталкиваются наружные провода. Это означает, что вы обычно можете использовать наружные провода внутри, но не наоборот. Это правило применяется независимо от того, используете ли вы кабелепровод или установку с прямым захоронением.

Некоторые из характеристик, которые различаются между внутренними и внешними проводами, включают следующее.

• Изоляция: Наружные провода должны выдерживать воздействие влаги, влажности и нерегулируемых температур. Во многих климатических условиях эти температуры могут быть экстремальными, поэтому наружные кабели защищают внутренние провода надежной изоляцией. Из-за этого они часто толще, но дополнительная защита необходима для защиты внутренних проводов от элементов.
• Тип штекера:  Внутренние вилки могут быть двух- или трехконтактными, в зависимости от изделия. Более мощные устройства, как правило, используют вилки с тремя контактами из-за дополнительной безопасности земли, но многие внутренние устройства, такие как лампы и зарядные устройства, используют вилки с двумя контактами. С ними немного проще работать, но они не обеспечивают наземную проверку. С другой стороны, наружные кабели почти всегда имеют заземляющий контакт.
• Калибр: Внутренние провода часто короче, и, поскольку они не потребляют столько энергии, они не должны быть такими же большими, как наружные провода. Они могут иметь меньший диаметр, потому что через них проходит меньший ток и требуется меньше защитных слоев.
• Энергопотребление:  Устройства могут сильно различаться по энергопотреблению, при этом внутренние провода часто сопровождают малоамперные устройства. Например, обычная бытовая лампа или телевизор могут потреблять около 0,5 А, а фен или стиральная машина — около 10 А. Между тем, предметы для улицы, такие как электроинструменты и большие осветительные приборы, могут потребовать гораздо больше энергии. Согласно журналу WOOD Magazine, электроинструменты, такие как маршрутизаторы и воздушные компрессоры, могут потреблять до 18 ампер, поэтому вам понадобится наружная розетка и провод, способный выдержать такой ток.
• Требования к электрическим нормам:  В разных местах действуют разные требования в соответствии с Национальными электрическими нормами. NEC определяет соответствующие приложения и методы установки, и вы должны использовать правильный тип кабеля в соответствии с этими требованиями, чтобы обеспечить соответствие требованиям и безопасность. Внутренние и наружные кабели имеют различные рейтинги защитных характеристик, которые должны соответствовать применению.

Прокладка проводов напрямую по сравнению с установкой в ​​кабелепроводе

Имейте в виду, что не все наружные провода одинаковы — некоторые рассчитаны на прямое заглубление, в то время как для других требуется кабелепровод. Открытый провод также требует осторожности и должен иметь правильный рейтинг для его размещения.

Наружные кабели, рассчитанные на прямое заглубление, можно размещать в подземных траншеях без использования кабелепровода. Они имеют прочный корпус, который изолирует влагу и защищает от угроз. При необходимости вы можете использовать эти кабели с кабелепроводом для дополнительной защиты. Вы можете прокладывать подземные питающие кабели без кабелепровода с 24-дюймовым земляным покрытием, в то время как для различных типов кабелепровода требуется от 6 до 18 дюймов покрытия.

Для некоторых наружных проводов требуется кабелепровод, который может состоять из разных материалов и может быть более необходим в определенных условиях. Например, трубы из поливинилхлорида подходят для агрессивных сред. Если вы прокладываете кабель в промышленных условиях, где могут присутствовать агрессивные химические вещества, этот тип кабелепровода может быть хорошей идеей. Всегда внимательно изучайте условия применения перед прокладкой наружного кабеля или провода.

В некоторых случаях провод можно оставлять открытым, если он имеет соответствующий список и рейтинг для применения.

Купите провода и кабели здесь

Какой тип провода следует использовать на открытом воздухе?

Итак, вы хотите провести электричество на улицу. Какой провод вы используете? Для начала вам понадобится тот, который может противостоять широкому спектру угроз, которые могут различаться в зависимости от приложения и среды. Кроме того, вы, вероятно, будете смотреть на кабель, а не на провод. Кабели имеют несколько жил, а иногда и заземляющий провод, заключенный в защитную оболочку.

Вам необходимо защитить большинство установок от экстремальных температур. В зависимости от климата это может быть более или менее серьезной проблемой. Например, если вы прокладываете провод на открытом воздухе на севере, вам часто приходится сталкиваться с минусовыми температурами. В качестве альтернативы, южные места могут принести жаркие температуры, а Средний Запад может иметь и то, и другое. Вы должны убедиться, что используемый наружный кабель соответствует климатическим требованиям.

Другие риски, с которыми сталкивается практически любой наружный кабель, включают конденсацию, влажность, сырость и ультрафиолетовые лучи. Влага может быстро вывести кабель из строя, ухудшить его характеристики и испортить сигнал. С другой стороны, ультрафиолетовый свет разрушает внешние слои кабеля в присутствии солнечного света. Когда это происходит, это значительно сокращает срок службы кабеля и может привести к трещинам в оболочке, подвергая провод воздействию других материалов, таких как вода.

Обратите внимание, что даже кабели с защитой от УФ-излучения могут выцветать, но это лишь косметическое изменение. Тем не менее, это может вызвать трудности с идентификацией кабеля в будущем, поэтому стойкий цвет на оболочке провода является неоспоримым плюсом.

В некоторых местах, например в промышленных условиях, вам также необходимо учитывать наличие таких веществ, как химикаты, масло, растворители и топливо. Они могут разъедать оболочку кабеля и разъедать ее вплоть до самого провода, поэтому необходимы соответствующие защитные слои.

Некоторые популярные наружные кабели включают следующие.

• Тип UF-B:  Подземный питательный кабель, как следует из названия, часто подходит для прокладки непосредственно под землей без необходимости в кабелепроводе. Буква «B» в названии указывает на его использование в качестве кабеля ответвления. Его также можно применять в помещениях, если есть опасения по поводу влажности или коррозии. Этот тип кабеля имеет оболочку из ПВХ и изоляцию из ПВХ и нейлона с цветовой маркировкой. Проводники могут быть скрученными или отожженными из мягкой неизолированной медной проволоки с добавлением заземления из неизолированной меди. Они поставляются с американскими размерами проводов от 6 до 14 и поддерживают 600 вольт и температуру до 9 градусов.0 градусов Цельсия, сухой или влажный.
• Тип MC:  Другой внутренний или наружный кабель, кабели типа MC используют изоляцию THHN, что означает термопласт, термостойкая и нейлоновая оболочка, или водостойкую версию, THWN-2. Эти изоляции необходимы для многих наружных применений, включая влажную и жаркую среду. «MC» означает металлическую оболочку, представляющую собой алюминиевую взаимосвязанную броню, окружающую провода THHN/THWN-2, которая обеспечивает надежную работу в суровых условиях. Кабели типа MC изготавливаются из цельной, многопроволочной и неизолированной меди калибра от AWG 14 до 2. Они подходят для использования вне помещений над землей и под землей с кабелепроводом.
• SE-R:  Кабели SE-R представляют собой кабели с служебным вводом закругленной формы. Они также используют изоляцию THHN, но имеют оболочку из ПВХ и заземляющий провод. Типичные области применения включают фидерные панели и ответвления цепей, которые выигрывают от устойчивости SE-R к солнечному свету и воде, а также огнестойкости. Хотя SE-R не подходит для прямого захоронения, его можно использовать в кабелепроводе. Он работает при температуре до 90 градусов Цельсия во влажных и сухих условиях и соответствует классам AWG от 6 до 4/0.
• ЕГЭ-2: Если вы разрабатываете проект на открытом воздухе с использованием солнечной энергии, USE-2 обеспечивает необходимую долговечность. Они состоят из медной или алюминиевой проволоки и гибкой резиновой изоляции, обеспечивая защиту от высоких температур, влажной или сырой среды, ультрафиолетового излучения, истирания, давления и химических веществ. Температурные характеристики могут достигать 90 градусов Цельсия и поддерживать напряжение 600 вольт.

Какой тип провода следует использовать в помещении?

Если вы не работаете на открытом воздухе, вы можете воспользоваться менее прочными внутренними проводами или более дешевыми кабелями. Как правило, им не требуется такой же уровень защиты, как наружным кабелям, но они, вероятно, имеют класс огнестойкости, предназначенный для данного приложения. Часто эти кабели будут неметаллическими и иметь провод под напряжением, нейтральный провод и провод заземления. Другой вариант — использовать незащищенный провод, но он должен быть в кабелепроводе для защиты, если он проходит в открытых местах.

Некоторые распространенные типы внутренних проводов включают следующие.

• Romex® NM-B: Провод Romex популярен в ответвлениях электропроводки жилых домов и небольших предприятий и доступен в широком диапазоне конфигураций. Это продукт Southwire, и он даже имеет специальную оболочку, позволяющую легко протягивать его через кабелепровод. Доступный в калибрах AWG от 14 до 8, этот кабель имеет изоляцию из ПВХ и нейлоновую оболочку и поддерживает температуру до 90 градусов Цельсия в сухих условиях. Он очень похож на кабель UF-B, но с меньшей защитой.
• THHN и THWN: Эти аббревиатуры могут показаться знакомыми, потому что они находятся внутри проводов типа MC, о которых мы упоминали ранее. Вы можете использовать провода THHN и THWN на отдельном внутреннем кабелепроводе. Эти провода имеют оболочку разного цвета, что указывает на их назначение в качестве горячих, заземляющих или нейтральных проводов. Они часто подают питание от электрической коробки к розеткам по всему дому. Провода THHN и THWN также имеют большое сечение для более требовательного энергопотребления.
• Низковольтный провод: Для конкретных применений в помещении вы можете найти различные низковольтные провода, такие как провод термостата и провод динамика. Они имеют относительно небольшие размеры и обычно изолированы, но технические характеристики могут сильно различаться в зависимости от типа провода.

Внутренняя проводка часто более рентабельна из-за меньшей потребности в передовых защитных материалах. Если ваш проект требует такого уровня защиты, например, во влажных помещениях или местах с экстремальными температурами, помните, что наружные кабели могут подходить для использования внутри помещений. Вам нужно будет тщательно проверить свое приложение и сравнить его с требованиями NEC, чтобы убедиться, что оно соответствует правильным стандартам.

Купить провода и кабели здесь

Есть ли разница между внутренними и наружными электрическими розетками?

Краткий ответ? Абсолютно. Одно существенное различие между ними заключается в том, что наружные розетки должны включать прерыватели цепи замыкания на землю.

Розетки GFCI являются важным средством безопасности, которое значительно снижает риск поражения электрическим током и удара током. Когда происходит замыкание на землю, электричество направляется по непреднамеренному пути за пределы проводов, по которым оно должно было идти, в том числе через человека, если это самый быстрый путь к земле. GFCI постоянно контролирует электрический ток, проходящий через него, и отключает поток электричества, если обнаруживает неисправность. Это все равно может привести к поражению электрическим током, но предотвращает длительный электрический контакт.

GFCI требуются в определенных внутренних помещениях, таких как ванные комнаты и кухонные столешницы, где поблизости есть вода, но они всегда необходимы в наружных розетках на 15 ампер, 20 ампер или 120 вольт. Наружные розетки также отличаются несколькими другими способами, в том числе следующими.

• Количество отверстий: GFCI также означает, что наружные розетки будут иметь конструкцию с тремя отверстиями, в которую можно вставить заземляющий контакт. В то время как большинство внутренних розеток имеют это, некоторые старые не имеют и вмещают только двухконтактные вилки.
• Водонепроницаемость: Наружные электрические розетки также снабжены водонепроницаемыми крышками, защищающими розетку, даже когда шнур подключен к сети. Это означает, что вы можете оставлять освещение на террасе включенным все лето, не беспокоясь о дожде или ночной конденсации. Конечно, у внутренних розеток такой защиты нет, но и они обычно в ней не нуждаются.

Помните, что мало иметь уличную розетку — вам также необходимо убедиться, что вилка или удлинитель, который вы используете, безопасны для использования на открытом воздухе.

Покупка наружных и внутренних электрических проводов

Независимо от того, требует ли ваша работа наружных или внутренних электрических проводов, специалисты Wesbell Electronics могут помочь. Мы знаем, что не всегда просто найти наиболее экономичный провод или кабель для работы, особенно когда речь идет о погодных условиях и условиях применения. Мы стремимся упростить эту задачу с помощью огромного выбора электрических проводов, предназначенных для внутреннего и наружного использования, и команды экспертов, готовых помочь. Мы будем рады рассмотреть ваш проект и помочь вам найти лучший выбор для работы.

От Romex и UF-B до USE-2 и проводов термостата, наш универсальный ассортимент доступен по доступным ценам, с бесплатной доставкой при покупке от 500 долларов. Помимо продажи проводов и кабелей, мы также предлагаем широкий спектр услуг по обработке кабелей и проводов, таких как зачистка, скручивание и сборка жгутов проводов, чтобы вы могли тратить меньше времени на подготовку кабелей и больше времени на работу.

Чтобы узнать больше о внутренних и наружных электрических проводах или получить помощь в поиске подходящего кабеля для вашей работы, обратитесь к одному из наших квалифицированных представителей сегодня!

Два основных момента, которые следует учитывать при прокладке кабеля Ethernet и кабеля питания

Автор Дон Шульц, технический менеджер trueCABLE, BICSI INST1, INSTC, INSTF, Fluke Networks CCTT

Задумывались ли вы о влиянии работы Ethernet кабель рядом с кабелем питания? Как насчет того, чтобы проложить кабель Ethernet рядом с незаметными (отдельными) объектами с высоким уровнем помех, такими как генераторы или люминесцентные светильники? Как насчет прокладки кабеля Ethernet снаружи, подвешенного в воздухе?



При столкновении с такой ситуацией необходимо учитывать два важных момента:

• Безопасность
• Целостность данных

Будьте осторожны с анекдотичными свидетельствами или советами! Неподтвержденные свидетельства некоторых (из лучших побуждений) людей говорят о том, что прокладка Ethernet-кабелей или коаксиальных кабелей параллельно электрическим сетям на более близких расстояниях не причиняет вреда. В их случае, скорее всего, этого не произошло, или поначалу это осталось незамеченным, потому что электрический провод не был нагружен на предельную силу тока. Итак, в их конкретной ситуации в то время, когда они представили это неподтвержденное свидетельство, это стало фактом, и они повторяют это как таковое.

Дело в том, что количество помех, которые излучает электрический провод или другой источник, будет варьироваться в зависимости от того, что вы к нему подключили, и когда вы используете подключенное устройство.

Существуют правила для жилых и коммерческих объектов, нарушение которых влечет за собой фактические юридические последствия (и зафиксированы в законе как местные кодексы). Нарушайте Кодекс на свой страх и риск. Есть старая, но меткая поговорка: «Кодексы безопасности написаны поверх тел и материального ущерба». Соблюдение Кодекса не только защищает вас, но и помогает гарантировать, что ваш кабель связи будет работать так, как вы предполагали. Штрафы, лишение лицензии, гражданские и даже уголовные дела ждут тех, кто не соблюдает правила. Однако одних кодов недостаточно. Часто существуют дополнительные рекомендации, которым следует следовать в соответствии с отраслевыми стандартами. Кроме того, у конкретного производителя могут быть дополнительные рекомендации. Да, у trueCABLE есть дополнительные рекомендации!

Почему Национального электротехнического кодекса недостаточно? Кабели Ethernet призваны обеспечивать более высокие скорости (например, те, которые обеспечивает NBASE-T), где даже простой Cat5e Ethernet может быть увеличен до 2,5 Гбит/с. Это делает Ethernet более восприимчивым к электромагнитным и радиочастотным помехам по сравнению с прошлым, когда скорость была ограничена до 100 Мбит/с или 1000 Мбит/с (1G). Учитывая, что рекомендации NEC были разработаны с учетом безопасности (но не обязательно целостности данных и более высоких рабочих частот), одних рекомендаций NEC недостаточно для планирования установки и предотвращения проблем.

NEC/NFPA 70 следует рассматривать как «должен делать» и как минимальное требование. У trueCABLE также есть лучшие практики и рекомендации, которые подпадают под категорию «следует делать», которые были сопоставлены с учетом:

• NEC/NFPA 70 руководящих принципов
• Рекомендации BICSI
• Набор стандартов ANSI/TIA 568

При необходимости мы отметим различия. Прежде всего, мы начнем с «сделаем».

Национальный электротехнический кодекс (NEC) / Национальный закон о противопожарной защите (NFPA) Рекомендации

• Национальный электротехнический кодекс представляет собой руководство, но технически не является законом. Когда создается местный кодекс, он становится законом в этой юрисдикции.
• Ваш местный муниципалитет, вероятно, принял весь NEC в качестве закона без изменений, но есть юрисдикции, которые приняли NEC в качестве закона со значительными изменениями и более строгими требованиями
• ВАША обязанность знать, есть ли в вашей юрисдикции более строгие требования кодекса. Всегда консультируйтесь с AHJ (органом, имеющим юрисдикцию), если вы не уверены. Часто AHJ является местным органом власти, таким как инспектор кодекса.

Все ссылки и информация взяты из редакции NEC/NFPA 70 2020 года. Следует отметить, что предыдущие версии NEC могут отличаться от последних, и при поиске информации следует соблюдать осторожность и обращаться к самой последней версии. версия.

Что говорится в стандарте 202 NEC/NFPA 70 о прокладке кабелей связи вблизи электрических цепей? Ну, все зависит от того, говорим ли мы о помещении или на открытом воздухе. Обратите внимание, что когда мы говорим «цепи связи», мы имеем в виду любой тип низковольтного кабеля связи, такой как Ethernet, коаксиальный и т. п.

Руководство по кабелю наружной антенны — 800.44(A)–(D)


В разделе 800.44 рассматриваются кабели питания или электрические фонари, прикрепленные к одному столбу для поддержки проводки кабеля связи или когда силовые проводники проложены параллельно кабелю связи в промежутке.

• Там, где это возможно и целесообразно, кабель связи должен быть прикреплен ниже кабелей питания или освещения
• Кабели связи не должны крепиться к той же траверсе, на которой проходят кабели питания или освещения
• Отводы питания от энергокомпании (до 750 В) , проложенные выше и параллельно кабелю связи , всегда должны быть отделены друг от друга не менее чем на 12 дюймов, включая точку крепления в здании назначения. Кроме того, минимальное расстояние в 40 дюймов должно сохраняться в точке крепления самой опоры электроснабжения.¹
• Все кабели связи должны оставаться на высоте не менее 8 футов над крышами, через которые они проходят. Есть два исключения из этого:
• Это не относится к вспомогательным сооружениям, таким как отдельные гаражи
• Если кабель связи не проходит над крышей более чем на четыре фута и если кабель связи заканчивается на крыше, вы можете подняться на 18 дюймов над свесом крыши. Примечание. Подразумевается, что ваша точка крепления не может быть короче 18 дюймов, если она прикреплена над крышей.
• Запрещается присоединять кабель связи к той же мачте на крыше, к которой крепился силовой кабель сервисной (фидерной) цепи


¹ Компания trueCABLE рекомендует минимальное расстояние 24 дюйма (параллельно) в любой точке пролета и в точке крепления к конструкции при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. Это может быть уменьшено до 18 дюймов при использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами. На опоре электроснабжения компания trueCABLE рекомендует минимальное расстояние в 60 дюймов при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. При использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами минимальное расстояние должно составлять 48 дюймов. См. приведенную ниже таблицу под заголовком «Общие указания по безопасности и целостности данных кабелей связи».

Инструкции для помещений — 805.133(A)

Раздел 805.133(A) касается кабелей связи, полностью проложенных внутри или , проложенных изнутри, а затем прикрепленных к внешней стороне той же конструкции, которые могут столкнуться с источниками электрических помех.

Примечание. Путь означает кабелепровод, кабельный канал, J-образный крюк, кабельный лоток, лестничную стойку, корпус и т. д. Также обратите внимание, что этот раздел относится к электропроводке на 240 В или ниже. Он НЕ относится к электропроводке с напряжением 480 В или выше, например, на заводах и в коммерческих зданиях.

• Вы можете без проблем прокладывать кабели связи различных типов по одному и тому же пути. Таким образом, коаксиальный кабель, кабель Ethernet и даже низковольтный кабель пожарной сигнализации не требуют разделения. Для электриков среди вас это означает, что цепи класса 2 и класса 3 могут работать вместе.
• НИКОГДА не прокладывайте кабель связи по тому же пути, что и электропроводка 120 В или выше, если этот путь не имеет перечисленных разделителей или постоянных барьеров, разделяющих их. На языке электриков это означает отсутствие кабелей класса 1, силовых, электрических или неограниченных по мощности кабелей пожарной сигнализации на том же пути, что и кабели низкого напряжения класса 2 или класса 3, если не установлен указанный разделитель или барьер.
• В ситуациях, когда выделенный канал не используется (например, в полостях внутри стены), при использовании неэкранированного кабеля связи должно поддерживаться минимальное расстояние в 2 дюйма от параллельных цепей класса 1, силовых, электрических или неограниченных по мощности цепей пожарной сигнализации. . Это требование не применяется, когда кабель связи экранирован или если кабель связи постоянно отделен от кабеля класса 1, освещения или электрического кабеля с помощью прочно закрепленного жесткого непроводящего кабеля, такого как ПВХ или гибкая трубка.²
• Вы можете прокладывать низковольтный кабель связи по проводу переменного тока под углом 90 градусов без ограничений, но вы не должны позволять проводам физически соприкасаться. Это известно как «пересечение под прямым углом».

² trueCABLE рекомендует минимальное расстояние в 8 дюймов (при параллельном подключении к электропроводке) при использовании неэкранированного кабеля Ethernet или коаксиального кабеля с двойным экраном. Это может быть уменьшено до 2 дюймов в той же полости стены при использовании надлежащим образом соединенного и заземленного экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами. trueCABLE рекомендует должным образом прикрепить к заземленному металлическому кабелепроводу, отделяющему цепи друг от друга, когда 2 дюйма не могут быть соблюдены. Рекомендуется, чтобы коммуникационная цепь находилась в соседней стенной полости от любых электрических цепей. Пожалуйста, обратитесь к приведенной ниже таблице под названием «Общие рекомендации по безопасности и целостности данных кабелей связи» для дополнительных вариантов.

Другие проблемные зоны

Избегание зон с сильными помехами (ЭМП/РЧ-помехи) заключается не только в удалении проводов переменного тока. Это может также включать источники ЭМП/РЧ-помех, такие как:

• Генераторы
• Трансформаторы
• Электрощиты высокого напряжения
• Индукционные нагреватели
• Люминесцентные светильники
• Электродвигатели
• Медицинское оборудование
• Заводские машины/оборудование

Эти источники сильных помех создают вокруг себя «пузырь» электромагнитных/радиочастотных помех. Этот пузырь ЭМП/РЧ-помех является запретной зоной. Размер запретной зоны можно уменьшить, используя экранированный кабель. Использование должным образом соединенных и заземленных металлических кабелепроводов еще больше уменьшит размер зоны. Это все относительно!

Изображение пузырька электромагнитных помех вокруг асинхронного двигателя

В некоторых областях с экстремальными помехами может потребоваться обследование площадки для определения зоны «ЗАПРЕЩЕНО». Всегда консультируйтесь с квалифицированным электриком или специалистом, который специализируется на этом типе анализа, если у вас есть сомнения.


В таблице, представленной ниже, мы рассматриваем как обычные ситуации, так и чрезвычайные ситуации, а также способы их смягчения при защите ваших данных. Эта таблица была разработана на основе нескольких источников, включая тестирование NEC, ANSI/TIA, BICSI и trueCABLE. Если какой-либо из перечисленных элементов противоречил разделительному расстоянию между одним или несколькими источниками, использовалось более строгое ограничение расстояния. Не делается различий между коммерческими и жилыми помещениями, поскольку использовались правила и рекомендации по коммерческим помещениям.


Общие указания по безопасности и целостности данных кабелей связи



 *Частотный индукционный нагрев вводит другие ограничения расстояния, например, вызванные температурой!

Передовой опыт работы с источниками RMI/EFI

• Полости внутри стен лучше всего разделить силовые и коммуникационные цепи, используя соседнюю полость в стене
• Экранированные дорожки (например, металлический кабелепровод EMT) и особенно расстояние — ваши друзья!
• Всегда правильно соединяйте и заземляйте экранированный кабель связи, иначе экран кабеля не будет работать, что сделает Ethernet или коаксиальный кабель фактически неэкранированным
• При использовании металлического кабелепровода он также должен быть надлежащим образом соединен и заземлен
• Использование экранированного кабеля Ethernet или коаксиального кабеля с четырьмя экранами внутри металлических каналов является наиболее эффективным способом снижения электромагнитных/радиочастотных помех в экстремальных условиях в сочетании с расстоянием
.
• Если вы являетесь установщиком жилых домов, ваши местные правила могут даже не касаться вопросов связи и разделения проводки переменного тока для одно- и двухквартирных домов. Если это так, следуйте приведенным выше рекомендациям, как если бы они были Кодексом. Ваш местный инспектор, скорее всего, скажет вам спасибо!

Соблюдение рекомендаций по безопасности и целостности данных позволит сделать кабельную установку не только более безопасной, но и менее подверженной потере данных. Изучите окружающую среду, примите необходимые меры предосторожности и проконсультируйтесь с зарегистрированным электриком или специалистом по электромагнитным помехам/радиочастотным помехам.


С учетом сказанного, СЧАСТЛИВОГО (и безопасного) СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Cable Academy» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с положениями и условиями нашего веб-сайта.
