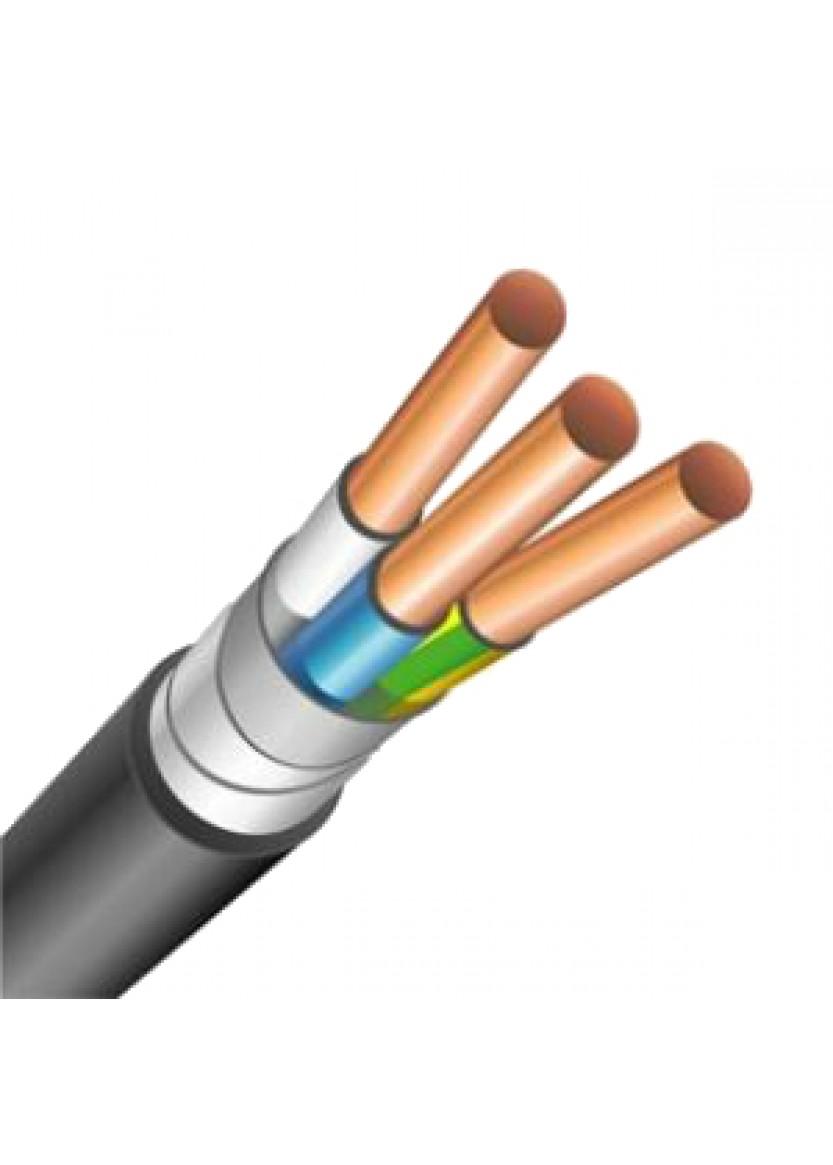

Кабель силовой ВБбШв

Кабели ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0.66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв — 10 наружных диаметров, кабелей многожильных — 7.

5 наружных диаметров.


токопроводящая жила — медная, класса 1 или 2.
изоляция — поливинилхлоридный пластикат с отличительной окраской:
2-х жильные: цветная, голубая;
3-х жильные: цветная, голубая, желто-зеленая;
4-х жильные: три разноцветные, желто-зеленая;
5-ти жильные: три разноцветные, голубая, желто-зеленая.

Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется зелено-желтой расцветки. Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1мм. Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами.

оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.

срок службы — 30 лет.
ГОСТ — 16442-80.


Номенклатура кабеля марки ВБбШв:

ВБбШв 2х4 (ож)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (ож)

ВБбШв 2х50 (мн)

ВБбШв 2х50 (ож)

ВБбШв 3х1.5 (ож)

ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х25 (ож)

ВБбШв 3х35 (ож)

ВБбШв 3х50 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х25 (мн)

ВБбШв 4х35 (ож)

ВБбШв 4х35 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х50 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (ож)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (ож)

ВБбШв 1х120 (мн)

ВБбШв 1х240 (мн)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х16 (мн)

ВБбШв 2х25 (мн)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (мн)

ВБбШв 2х35 (ож)

ВБбШв 2х120 (мн)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х16 (мн)

ВБбШв 3х25 (ож)

ВБбШв 3х25 (мн)

ВБбШв 3х35 (ож)

ВБбШв 3х35 (мн)

ВБбШв 3х50 (ож)

ВБбШв 3х50 (мн)

ВБбШв 3х70 (мн)

ВБбШв 3х95 (мн)

ВБбШв 3х120 (мн)

ВБбШв 3х150 (мн)

ВБбШв 3х185 (мн)

ВБбШв 3х240 (мн)

ВБбШв 3х16+1х10 (ож)

ВБбШв 3х25+1х16 (мн)

ВБбШв 3х50+1х25 (ож)

ВБбШв 3х70+1х35 (ож)

ВБбШв 3х95+1х50 (мн)

ВБбШв 3х120+1х70 (мн)

ВБбШв 3х150+1х70 (мн)

ВБбШв 3х185+1х70 (мн)

ВБбШв 3х185+1х95 (мн)

ВБбШв 3х240+1х120 (мн)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х35 (ож)

ВБбШв 4х50 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х70 (мн)

ВБбШв 4х95 (мн)

ВБбШв 4х120 (мн)

ВБбШв 4х150 (мн)

ВБбШв 4х185 (мн)

ВБбШв 4х240 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (мн)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (мн)

ВБбШв 5х50 (ож)

ВБбШв 5х70 (мн)

ВБбШв 5х95 (мн)

ВБбШв 5х120 (мн)

ВБбШв 5х150 (мн)

ВБбШв 5х185 (мн)

ВБбШв 3х50+1х25 (ож)

Кабель ВББШВ. Виды и устройство. Применение и параметры

Большой ассортимент кабельной продукции позволяет сделать правильный выбор необходимой марки кабеля или провода, который бы соответствовал токовой нагрузке. Если рассматривать мощные силовые кабели, то специалисты рекомендуют применять бронированные исполнения, которые чаще всего используются для высокой токовой нагрузки при повышенном воздействии внешних механических факторов.

Одна из подобных марок – кабель ВББШВ. Это вариант исполнения силового кабеля, защищенного стальной броней. Он предназначен для монтажа электрической линии напряжением до 1 кВ частотой 50 герц переменного тока. Этот кабель также допускается использовать для постоянного тока напряжением не более 1 кВ. Его изготавливают на многих предприятиях по выпуску электротехнической продукции.

Устройство и маркировка

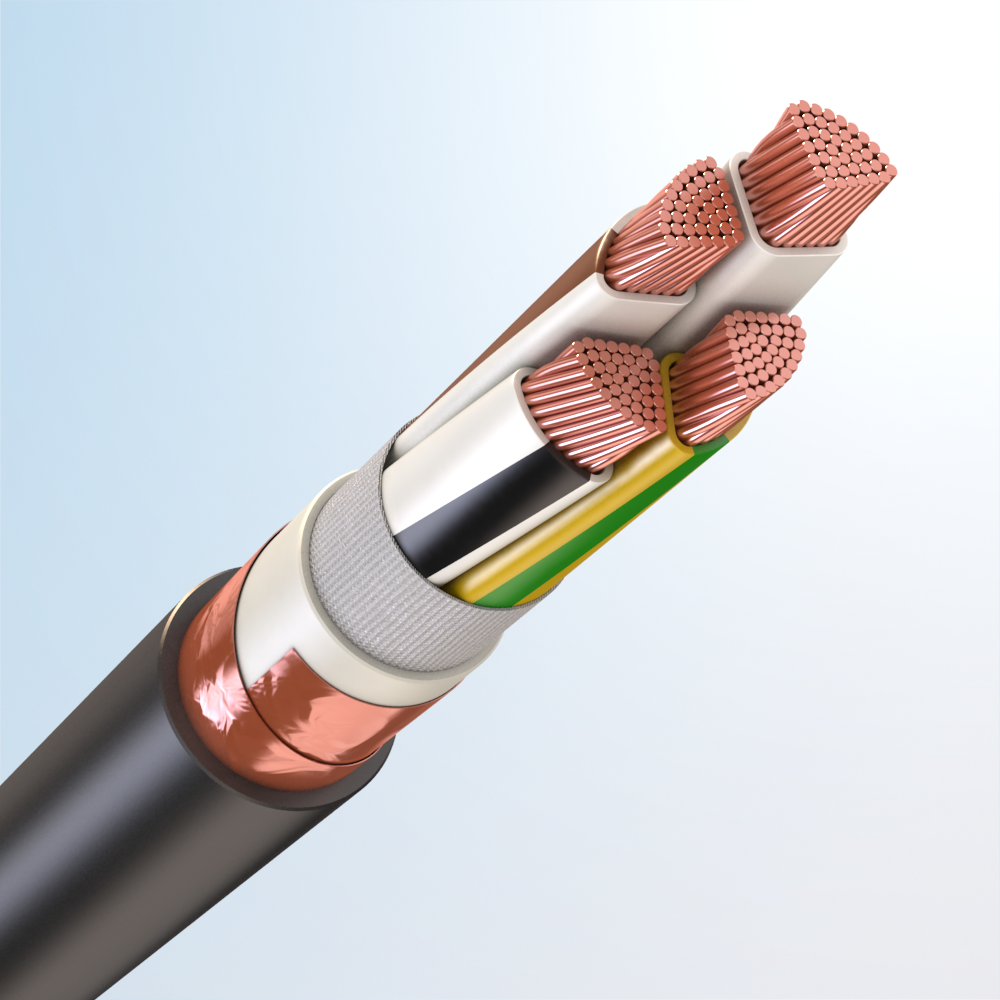

Кабель ВББШВ состоит из следующих элементов:
  • Токопроводящие жилы изготавливают из меди. Они могут иметь форму сечения в виде круга или сектора. При этом жилы бывают как цельными, так и многопроволочными в виде набора мелких проводников. Это позволяет повысить гибкость кабеля, а также уменьшить токи Фуко, возникающие на поверхности, и способствующие перегреву кабеля. Жилы в форме сектора применяются в многожильных кабелях. Форма сектора позволяет рационально заполнить внутреннее пространство кабеля, и при равных наружных диаметрах получить большую площадь сечения, а соответственно мощность, в отличие от кабелей с круглыми жилами. Секторное исполнение формы сечения жил увеличивает массу кабеля.
  • Изоляция жил выполняется из полимерного материала — поливинилхлорида, защищающего жилы от электрического контакта друг с другом, и с внешней средой. Цвет изоляции может быть различным. Поясная изоляция обычно изготавливается из ПВХ пластика.
  • Броня представляет собой стальную ленту, намотанную в два слоя. Верхний ее слой наматывается с учетом перекрытия стыков нижнего слоя.
  • Внешняя оболочка производится из прочного шланга, изготовленного из поливинилхлорида. Она защищает внутренние элементы кабеля.
Изолированные жилы внутри кабеля скручены между собой. На поясную изоляцию обычно наносят защитное покрытие в нескольких вариантах:
  • Броня из 2-х стальных лент, а сверху защитный ПВХ шланг.
  • Броня из двух стальных лент с покрытием битумным составом, который обматывается полиэтилентерефталатной пленкой. Снаружи кабель защищен ПВХ шлангом.

На наружной оболочке производится маркировка кабеля. Кабели могут иметь от одной до пяти жил, которые могут быть как одинакового сечения, так и одну из жил иметь меньшего сечения.

Обозначение кабеля ВББШВ расшифровывается:
  • «В» — материал изоляции жил – поливинилхлорид.
  • «ББ» — двухслойная стальная броня.
  • «ШВ» — наружный шланг из поливинилхлорида.
Разновидности кабеля ВББШВ
  • Аналогом основного кабеля является исполнение «ВББШВ нг». Это негорючий кабель. Материалы, из которых он изготовлен, препятствуют распространению пламени, не поддерживают горение.
  • Кабель, обладающий высокой стойкостью к огню и малым уровнем выделения дыма, имеет маркировку «ВББШВ нг-FRLS». Он также обладает аналогичными параметрами. Буквенные обозначения «FRLS» означают огнестойкость и малое дымообразование. Такой кабель при возникновении пожара не образует большое количество дыма.
  • Кабель ПВББШВ – аналог основной марки ВББШВ, отличающийся материалом изоляции жил (вулканизированный полиэтилен).
Технические параметры и особенности
  • Эксплуатационная температура кабеля находится в диапазоне от -50 до +50°С.
  • Допускается работа кабеля при величине влажности до 98% при температуре +35°С.
  • Допустимая норма нагревания кабеля +70°С. Во время токовых перегрузок допускается повышение этого параметра до +80°С в течение 8-ми часов. За весь срок эксплуатации допускается работа при повышенной температуре +80°С не более 1000 часов.
  • При коротком замыкании кабель может выдержать кратковременное повышение температуры до +160°С в течение 4-х секунд.
  • Наибольшее допустимое напряжение эксплуатации кабеля не более 1200 вольт.
  • Во время испытаний обнаружено, что кабель ВББШВ способен выдерживать напряжения, больше заявленной величины, но не более десяти минут. Это напряжение может составлять до 3,5 кВ.
  • Чем больше площадь сечения жил, тем меньше сопротивление кабеля.

  • Эти величины соответствуют температуре +20°С.
  • Монтаж и укладка линии кабеля ВББШВ может осуществляться без дополнительного прогревания, если температура воздуха не ниже -7°С.
  • Допустимый радиус изгиба кабеля с одной жилой не должен быть менее десяти наружных диаметров, а многожильного кабеля не менее 7,5 диаметров. Для негорючего кабеля исполнения ВББШВнг допустимый радиус изгиба не должен быть меньше 15 внешних диаметров.
  • Срок эксплуатации кабеля – 30 лет.
  • Гарантийный срок – 5 лет.
Кабель поступает в продажу в бухтах определенной длины и сечения:
  • При сечении 1,5-16 мм2 бухта имеет длину 450 метров.
  • Кабель сечением от 25 до 70 мм2 поступает в бухтах по 300 метров.
  • Если сечение более 95 мм2, то бухта имеет длину 200 метров.
Где применяется кабель ВББШВ
Бронированные одножильные и двухжильные кабели обычно используются для транспортировки электрической энергии постоянного напряжения. Многожильные кабели чаще всего применяют:
  • Для укладки электрической сети в грунте, траншеях, шахте или тоннеле.
  • При протяжке сети на поверхности, если нет растягивающих воздействий на кабель.
  • Для протяжки воздушной линии, если имеются факторы, способствующие механическому воздействию на кабель, но без растягивающих усилий.
  • В бытовых условиях кабель используют при необходимости транспортировки электроэнергии от дома до садового участка в грунте.

Единственным препятствием для использования кабеля ВББШВ является его высокая стоимость. При ограниченных финансах можно применять аналог этого кабеля с алюминиевыми жилами, но похожими параметрами, это кабель АВББШВ.

Советы по выбору

Сегодня существует много разных фирм производителей кабельной продукции. Однако при покупке следует отдавать предпочтение только проверенным известным производителям, которые выпускают наиболее качественные электротехнические изделия. Такие заводы можно найти по положительным отзывам специалистов и профессионалов в сфере эксплуатации электротехнической продукции.

Самым главным при приобретении кабеля является проверка сечения жил и качества изоляции. Эти параметры можно проверить специальными приборами: мегомметром, мультиметром и т.д.

Причинами занижения производителем сечения кабеля и качества изготовления могут быть:
  • Производитель экономит на качестве кабеля. Если жилу сечением 2,5 мм2 уменьшить хотя бы на 0,2 мм2, то экономия металла получается в несколько килограммов с одного километра. Если кабель ВББШВ производится массово, то экономия для завода будет очень большая.
  • Фирма изготовитель снижает цену, чтобы составить конкуренцию другим производителям, тем самым привлекает потребителя. Цена снижается за счет внешне незаметного уменьшения сечения жил.
Похожие темы:

Кабель ВБбШв силовой

Кабели с ПВХ изоляцией с защитным покровом типа БбШв на напряжение 60 В, 1000 В
ГОСТ 16442-80, ТУ 3500-002-46600751-2003

Конструкция

Силовой кабель ВБбШв содержит токопроводящюю жилу из мягкой медной проволоки. В кабеле типа АВБбШв применяется алюминиевые жилы. Жила имеет круглую или секторную форму. При сечении кабеля от 16 мм2 жила выполняется многопроволочной в виде скрученных двух трех или четырех жил. Жилы трех и четырех жильных кабелей делаются одного сечения или с одной нулевой жилой меньшего сечения. Жилы кабеля изолированны друг от друга ПВХ пластикатом, и помещены в общую оболочку из светотермостойкого ПВХ пластиката.

Многожильные кабели имеют отличительную расцветку проводников, с заземляющей двухцветной желто-зеленой жилой и голубыми нулевыми жилами. Оболочка кабеля покрывается поясной изоляцией изготовленной из прессованного ПВХ пластиката. В кабелях с жилами круглой формы изоляция заполняет пустые пространства между проводниками.

Броне-покров кабеля марки ВБбШв обеспечивают две спиральные оцинкованные ленты из стали и наружный покров из ПВХ пластиката, сделанного в виде шланга.

Назначение

Силовой кабель ВББШв предназначен для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв.
Кабель ВБбШв применяется в помещениях, сооружениях метрополитена, в земле и на открытом воздухе, в туннелях, каналах и шахтах. Кабель ВБбШв прокладывают в местах подверженных механическим повреждениям, при отсутствии растягивающих усилий в процессе эксплуатации.

Если кабельная трасса проходит пожароопасную или взрывоопасную зону, то применяют силовой кабель ВБбШвнг-LS. Кабель ВБбШвнг-LS не горючий с маленьким выделением дыма и низким газовыделением.

Технические характеристики

Климатическое исполнение УХЛ и Т, 1 и 5 категория размещения.

Номинальное напряжение 0,66, 1 и 6 кВ
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Максимальная температура нагрева жил при коротком замыкании 160 °С (4 сек.)
Относительная влажность воздуха при температуре до +35оС до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70оС
Строительная длина кабелей для номин. сечений основных жил:
до 16 мм²
25 – 70 мм²
95 мм² и выше
450 м
300 м
200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15оС
Минимальный радиус изгиба при прокладке:
— кабелей одножильных
— кабелей многожильных
10 наружных диаметров
7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет
Количество жил х сечение, мм2 Наружный диаметр, мм Масса кабеля без упаковки, кг/км Строительная длина
Кабель ВБбШв до 1 кВ
вббшв 1х50 20 881 не менее 300 м
вббшв 2х10 17. 6 626 не менее 450 м
вббшв 3х16 23,7 1237,7 не менее 450 м
вббшв 3х25 27,7 1778,3 не менее 300 м
вббшв 3х35 29,3 1991,3
вббшв 3х50 33,3 2542,3
вббшв 3х70 36,9 3316,5
вббшв 3х95 41,0 4348,0 не менее 200 м
вббшв 3х120 43,7 5252,0
вббшв 3х150 47,9 6301,6
вббшв 3х185 52,2 7632,9
вббшв 3х240 58,1 9788,3
вббшв 4х16 23,8 1250,0 не менее 450 м
вббшв 4х25 27,8 1829,6 не менее 300 м
вббшв 4х35 30,1 2310,6
вббшв 4х50 33,3 2778,5
вббшв 4х70 37,0 3644,3
вббшв 4х95 41,0 4782,2 не менее 200 м
вббшв 4х120 43,7 5712,5
вббшв 4х150 47,9 7055,2
вббшв 4х185 52,3 8468,8
вббшв 4х240 58,3 10959,1
вббшв 5х10 23,1 1102,2 не менее 450 м
вббшв 5х16 26,0 1497,7
вббшв 5х25 30,9 2180,0 не менее 300 м
вббшв 5х35 33,6 2769,1
вббшв 5х50 37,1 3395,8
вббшв 5х70 40,8 4491,3
вббшв 5х95 45,2 5853,5 не менее 200 м
вббшв 5х120 49,7 7183,7
вббшв 5х150 53,1 8727,5
вббшв 5х185 58,0 10513,7
вббшв 5х240 65,6 13775,0

Кабель силовой бронированый (АВББШв, АВБШвнг, ВББшв)

Расшифровка силовых кабелей:

  • А — Алюминиевая токопроводящая жила
  • В — Изоляция жил из поливинилхлоридного пластиката
  • Б — Броня из двух стальных лент
  • б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
  • Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
  • нг — Низкой горючести

Конструкция силовых кабелей этой марки:

В компании «СтройТрэйд» всегда имеются в наличии бронированные ПВХ кабеля. Такие кабеля состоят из алюминиевого электрического проводника. Аналог кабеля с маркировкой ВБбШв содержит медные проводники. Силовой элемент кабеля с сечением жилы от 16 мм2 содержат многопроволочное исполнение, в виде двух трех или четырех скрученных между собой алюминиевых жил круглой или секторной формы. Трех и четырех жильные кабели изготавливаются из проводников одного сечения или с содержанием одной нулевой жилой более мелкого сечения. Для изоляции проводников, было придумано покрыть жилы оболочкой из поливинилхлорида. Конструкция из объеденных проводников помещается в изоляцию из термостойкого ПВХ пластиката. Проводники в многожильном кабеле, для того чтобы отличить их друг от друга, окрашены в разные цвета. Заземляющая жилка кабеля имеет двухцветную окраску, желто-зеленого цвета, а нулевая жила голубого цвета. Кабель обматывается слоем поясной изоляции, сделанной из прессованного поливинилхлорида.

Защитной слой брони бронированного кабеля АВБбШв создают две стальные оцинкованные ленты. Вся конструкция кабеля снаружи покрыта шлангом из ПВХ пластиката.

Применение в производственных целях:

Бронированный силовой кабель АВББШв применяется на промышленных и гражданских объектах для передачи электроэнергии в электросетях с частотой 50 герц и напряжением 1кв, 6кв и 10кв. Силовой кабель АБбШв предназначен для проведения кабельных работ на открытом воздухе и в помещения внутри зданий, в туннелях метро, в земляных траншеях и по ЛЭП. Кабель АВБбШв походит для условий с механическим воздействием, но при эксплуатации его не подвергать сильному растяжению.

В тех случаях, когда кабель прокладывают через огнеопасные объекты, то пользуются специальным негорючим силовым кабелем АВБбШвнг-LS. Кабель АВБбШвнг-LS обладает низким уровнем дымовыделения.

Онлайн заявка

  • Кабель силовой бронированый АВББшв таблица



  • Кабель силовой бронированный АВБШвнг таблица



  • Кабель силовой бронированный ВБбШв таблица



  • Кабель силовой бронированный ВБбШвнг таблица





Количество жил и сечение, мм2

Number of cores and

cross section, mm2

Наружный

D кабеля, мм

  External diameter, mm

Масса , кг/км

Cable weight, kg/km



0,66 кВ

0,66 kV

1 кВ

1 kV

0,66 кВ

0,66 kV

1 кВ

1 kV

АВБбШв 2×4

13,5

14,7

261

298

АВБбШв 2×6

14,5

15,7

297

335

АВБбШв 2×10

16,9

17,3

380

393

АВБбШв 2×16

18,8

19,2

453

466

АВБбШв 2×25

22,9

23,3

610

626

АВБбШв 2х35

24,9

25,8

712

753

АВБбШв 2х50

АВБбШв 3×4

14,1

15,4

289

266

АВБбШв 3×6

15,2

16,4

333

333

АВБбШв 3×10

17,7

18,1

438

379

АВБбШв 3×16

19,7

20,1

533

455

АВБбШв 3×25

22,9

23,3

704

550

АВБбШв 3×35

24,9

25,8

834

723

АВБбШв 3×50

26,4

1086

АВБбШв 3×70

30,3

1353

АВБбШв 3×95

34

1683

АВБбШв 3×120

37

1997

АВБбШв 3×150

40,9

2374

АВБбШв 3×185

44,1

2787

АВБбШв 3×240

49,9

3496

АВБбШв 4×70

32,2

37,3

1500

1932

АВБбШв 4×95

32,2

39,8

1500

2377

АВБбШв 4×120

32,2

44,2

1500

2837

АВБбШв 4×150

32,2

46,2

1500

3303

АВБбШв 4×185

32,2

50,6

1500

3927

АВБбШв 4×240

32,2

57,6

1500

4906



Количество и сечение жил, шт х кв. мм

Масса кабеля, кг/км

Наружный диаметр, мм

АВБШвнг(А)-0,66 с однопроволочными круглыми жилами (ок)

2×4ок

319

13,9

2×6ок

246

14,8

2×10ок

351

17,2

2×16ок

437

19

2×25ок

605

22

2×35ок

721

24,3

2×50ок

920

27,2

3×4ок

339

14,4

3×6ок

399

15,5

3×10ок

530

18

3×16ок

643

19,9

3×25ок

860

23,1

3×35ок

1051

25,6

3×50ок

1309

28,7

3×4ок+1×2,5ок

386

15,4

3×6ок+1×4ок

444

16,5

3×10ок+1×6ок

573

18,8

3×16ок+1×10ок

741

21,5

3×25ок+1×16ок

1028

25,5

3×35ок+1×16ок

1164

27

3×50ок+1×25ок

1471

30,4

4×4ок

393

15,4

4×6ок

446

16,5

4×10ок

599

19,3

4×16ок

747

21,5

4×25ок

1036

25,5

4×35ок

1255

27,9

4×50ок

1580

31,4

5х2,5ок

342

14,5

5х4ок

431

16,4

5х6ок

504

17,7

5х10ок

702

20,9

5х16ок

864

23,3

5х25ок

1196

27,7

5х35ок

1462

30,4

5х50ок

1913

35,1

АВБШвнг(А)-0,66 с многопроволочными круглыми жилами (мк)

2х25мк

877

23,9

2х35мк

1064

26,2

3х25мк

987

25,2

3х35мк

1188

27,6

4х25мк

1183

27,4

4х35мк

1427

30,1

5х25мк

1369

29,9

5х35мк

1686

33,3

АВБШвнг(А)-0,66 с многопроволочными круглыми уплотненными жилами (мк)

2х50мк

1222

28,1

3х50мк

1386

29,7

4х50мк

1672

32,8

5х50мк

1974

36,2

АВБШвнг(А)-0. 66 с однопроволочными секторными жилами (ос)

3х25ос

730

22,4

3х35ос

900

24,6

3х50ос

1134

27,7

4х25ос

912

25,1

4х35ос

1102

27,3

4х50ос

1399

30,9

АВБШвнг(А)-0,66 с многопроволочными секторными жилами (мс)

3х50мс

1137

28,2

4х50мс

1415

31,5

5х50мс

1783

35,5

АВБШвнг(А)-1 с однопроволочными круглыми жилами (ок)

2х4ок

369

15,1

2×6ок

409

16

2×10ок

500

17,6

2×16ок

604

19,4

2×25ок

800

22,4

2×35ок

957

24,7

2×50ок

1186

27,6

3х4ок

395

15,7

3×6ок

445

16,7

3×10ок

547

18,4

3×16ок

677

20,4

3×25ок

881

23,5

3×35ок

1073

26

3×50ок

1358

29,2

3×4ок+1×2,5ок

427

16,4

3×6ок+1×4ок

518

18

3×10ок+1×6ок

623

19,8

3×16ок+1×10ок

771

22

3×25ок+1×16ок

1063

26

3×35ок+1×16ок

1204

27,5

3×50ок+1×25ок

1493

30,8

4х4ок

450

16,8

4×6ок

520

18

4×10ок

627

19,8

4×16ок

777

22

4×25ок

1070

26

4×35ок

1293

28,4

4х50ок

1595

31,8

5х2,5ок

388

15,6

5х4ок

503

18

5х6ок

580

19,3

5х10ок

724

21,4

5х16ок

927

24,3

5х25ок

1246

28,3

5х35ок

1495

30,9

5х50ок

1945

35,6

АВБШвнг(А)-1 с многопроволочными круглыми жилами (мк)

1х25мк

395

15,3

1х35мк

454

16,4

2х25мк

903

24,3

2х35мк

1092

26,6

3х25мк

1009

25,6

3х35мк

1211

28

4х25мк

1199

27,9

4х35мк

1453

30,6

5х25мк

1397

30,4

5х35мк

1716

33,8

АВБШвнг(А)-1 с многопроволочными круглыми уплотненными жилами (мк)

1х50мк

493

17,3

1х70мк

609

19

1х95мк

746

21

1х120мк

842

22,5

1х150мк

1038

25

1х185мк

1190

26,9

1х240мк

1455

29,5

2х50мк

1251

28,5

3х50мк

1411

30,1

4х50мк

1716

33,3

5х50мк

2044

36,8

АВБШвнг(А)-1 с однопроволочными секторными жилами (ос)

3х25ос

746

22,6

3х35ос

917

24,9

3х50ос

1152

28

3х70ос

1401

30,6

3х95ос

1820

34,8

3х120ос

2129

37,3

3х150ос

2502

40,4

4х25ос

925

25,3

4х35ос

1122

27,5

4х50ос

1424

31,1

4х70ос

1834

35

4х95ос

2297

38,9

4х120ос

2647

41,6

4х150ос

3268

46

АВБШвнг(А)-1 с многопроволочными секторными жилами (мс)

3х50мс

1178

28,5

3х70мс

1439

31,2

3х95мс

1862

35,5

3х120мс

2151

38

3х150мс

2560

41,3

3х185мс

3070

45,3

3х240мс

3770

50,1

3х70мс+1х35мс

1692

34,4

3х95мс+1х50мс

4112

38,4

3х120мс+1х70мс

5073

41,4

3х150мс+1х70мс

6057

45,1

3х185мс+1х95мс

7408

49,1

3х240мс+1х120мс

9304

54,3

4х50мс

1436

31,7

4х70мс

1867

36

4х95мс

2337

40,1

4х120мс

2721

42,7

4х150мс

3284

47

4х185мс

3904

51

4х240мс

5205

57,7

5х50мс

1813

35,7

5х70мс

2218

39,2

5х95мс

2837

44

5х120мс

3348

47,7

5х150мс

4319

52,7

5х185мс

5131

57,5

5х240мс

6316

63,8

Количество жил / сечение, мм2



Диаметр, мм

Масса, кг/км

0,66 кВ

0,66 kV

1 кВ

1 kV

0,66 кВ

0,66 kV

1 кВ

1 kV

ВБбШв 2×4

13,5

14,7

308

345

ВБбШв 2×6

14,5

15,7

368

407

ВБбШв 2×10

16,9

17,3

497

511

ВБбШв 2×16

18,8

19,2

642

656

ВБбШв 2×25

22,9

23,3

906

922

ВБбШв 2х35

24,9

25,8

1119

1160

ВБбШв 2х50

ВБбШв 3×4

14,1

15,4

360

404

ВБбШв 3×6

15,2

16,4

440

486

ВБбШв 3×10

17,7

18,1

614

630

ВБбШв 3×16

19,7

20,1

817

834

ВБбШв 3×25

22,9

23,3

1148

1167

ВБбШв 3×35

24,9

25,8

1445

1489

ВБбШв 3×50

26,4

1964

ВБбШв 3×70

30,3

2584

ВБбШв 3×95

34

3353

ВБбШв 3×120

37

4106

ВБбШв 3×150

40,9

5011

ВБбШв 3×185

44,1

6039

ВБбШв 3×240

49,9

7714

ВБбШв 4×70

32. 2

37.3

2649

3591

ВБбШв 4×95

39.8

4697

ВБбШв 4×120

44.2

5768

ВБбШв 4×150

46.2

6967

ВБбШв 4×185

50. 6

8445

ВБбШв 4×240

57.6

10768

ВБбШв 5×50

34.9

3116

ВБбШв 5×70

39.2

4111

ВБбШв 5×95

44. 5

5404

ВБбШв 5×120

48.5

6611

ВБбШв 5×150

53.4

8174

ВБбШв 5×185

59.2

10013



Количество и сечение жил, шт х м²м

Масса кабеля, кг/км

Наружный

диа метр, мм

Количество и сечение жил, шт х м²м

Масса кабеля, кг/км

Наружный

диаметр, мм

3×2,5

— / 374

— / 14

3×240+1×120

9564 / 9387

56,4 / 51,8

3×4,0

— / 489

— / 15,9

4×2,5

— / 422

— / 14,9

3×6,0

597 / 58 4

18 / 16,9

4×4,0

— / 584

— / 17

3×10

68 2 / 7 6 0

19,5 / 18,7

4×6,0

695 / 681

19,2 / 1 8,2

3×16

892 / 90 5

21,5 / 20,4

4×10

823 / 901

20,9 / 20,1

3×25

1245 / 1303

24,8 / 24,2

4×16

1093 / 1 103

23,2 / 22,1

3×35

1 602 / 1499

27,3 / 23,2

4×25

1572 / 1594

27,3 / 26,2

3×50

2045 / 20 47

28,8 / 27,6

4×35

2006 / 2023

29,7 / 28,6

3×70

2689 / 2727

31,6 / 30,8

4×50

2594 / 2620

31,6 / 30,8

3×95

3520 / 3 6 01

35,2 / 34,6

4×70

3434 / 3508

34,7 / 34,3

3×120

4312 / 4365

38,2 / 37,3

4×95

4565 / 4629

39,1 / 38,3

3×150

5180 / 5300

41,3 / 40,4

4×120

5554 / 5654

42 / 41,5

3×185

6314 / 6412

44,9 / 44

4×150

6686 / 6879

45,4 / 44,8

3×240

8142 / 8228

50,5 / 49,3

4×185

821 6 / 8340

49,6 / 48,6

3×2,5+1×1,5

— / 412

— / 14,9

4×240

10571 / 10704

55,6 / 54,6

3×4,0+1×2,5

— / 554

— / 17

5×2,5

440 / 481

15,0 / 1 6,1

3×6,0+1×4,0

668 / 681

19,2 / 18,2

5×4

16,8 / 18,5

569 / 631

3×10+1×6,0

783 / 873

20,9 / 20,1

5×6

19,8 / 20,8

706 / 760

3×16+1×10

1038 / 1048

23,2 / 22,1

5×10

21,5 / 22,0

993 / 1018

3×25+1×16

1480 / 1502

27,3 / 26,2

5×16

26,5 / 28,1

1454 / 14 7 9

3×35+1×16

1803 / 1821

28,8 / 27,7

5×25

29,0 / 29,5

1991 / 2025

3×50+1×25

2361 / 23 80

31,2 / 30,4

5×35

32,1 / 32,6

2 7 20 / 2 7 6 3

3×70+1×35

3104 / 3140

34,5 / 33,6

5×50

36,4 / 36,9

3545 /3594

3×95+1×50

4113 / 41 12

39 / 36,4

5×70

— / 41,0

— / 4541

3×120+1×70

5130 / 5128

42,6 / 39,9

5×95

— / 45,4

— /5965

3×150+1×70

6001 / 60 32

45,7 / 42,4

5×120

— / 48,6

— / 7206

3×185+1×95

7446 / 74 29

50,5 / 46,5

5×150

— / 52,3

— /8821

Кабель силовой ВБбШв

Кабели ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0. 66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв — 10 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.


токопроводящая жила — медная, класса 1 или 2.
изоляция — поливинилхлоридный пластикат с отличительной окраской:
2-х жильные: цветная, голубая;
3-х жильные: цветная, голубая, желто-зеленая;
4-х жильные: три разноцветные, желто-зеленая;
5-ти жильные: три разноцветные, голубая, желто-зеленая.

Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется зелено-желтой расцветки. Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1мм. Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами.

оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
срок службы — 30 лет.
ГОСТ — 16442-80.

Наименование ЦЕНА С НДС.

кабель АВБбШв 2*  6   цена 33,00р. м

кабель АВБбШв 2* 25  цена 68,00р. м

кабель АВБбШв 3 * 35 цена 398,00р.м

кабель АВБбШв 3 * 50 цена 440,00р.м

кабель АВБбШв 3 * 70 цена 510,00р.м

кабель АВБбШв 3 * 95 цена 590,00р. м

кабель АВБбШв 3*  6   цена 38,00р. м

кабель АВБбШв 3* 10   цена 49,00р. м

кабель АВБбШв 3* 16+1*10     цена  73,00р. м

кабель АВБбШв 4*  2.5   цена 33,30р. м

кабель АВБбШв 4*  4      цена 38,00р. м

кабель АВБбШв 4*  6      цена 44,00р. м

кабель АВБбШв 4* 10     цена 59,00р. м

кабель АВБбШв 4* 16     цена 76,00р. м

кабель АВБбШв 4* 25     цена 95,00р. м

кабель АВБбШв 4* 35     цена 122,00р.м

кабель АВБбШв 4* 50     цена 145,00р.м

кабель АВБбШв 4* 70     цена 201,00р.м

кабель АВБбШв 4* 95     цена 270,00р.м

кабель АВБбШв 4*120    цена 320,00р.м

кабель АВБбШв 4*150    цена 391,00р.м

кабель АВБбШв 4*185    цена 470,00р.м

кабель АВБбШв 4*240    цена 580,00р.м

кабель АВБбШв 5*  6      цена 49,00р. м

кабель АВБбШв 5* 10     цена 69,00р. м

кабель АВБбШв 5* 16     цена 90,00р. м

кабель АВБбШв 5* 25     цена  130,00р.м

кабель АВБбШв 5* 50     цена   250,00р. м

кабель АВБбШв 5*185    цена   730,00р.м



Номенклатура кабеля марки ВБбШв:



ВБбШв 2х4 (ож)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (ож)

ВБбШв 2х50 (мн)

ВБбШв 2х50 (ож)

ВБбШв 3х1.5 (ож)

ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х25 (ож)

ВБбШв 3х35 (ож)

ВБбШв 3х50 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х25 (мн)

ВБбШв 4х35 (ож)

ВБбШв 4х35 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х50 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (ож)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (ож)

ВБбШв 1х120 (мн)

ВБбШв 1х240 (мн)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х16 (мн)

ВБбШв 2х25 (мн)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (мн)

ВБбШв 2х35 (ож)

ВБбШв 2х120 (мн)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х16 (мн)

ВБбШв 3х25 (ож)

ВБбШв 3х25 (мн)

ВБбШв 3х35 (ож)

ВБбШв 3х35 (мн)

ВБбШв 3х50 (ож)

ВБбШв 3х50 (мн)

ВБбШв 3х70 (мн)

ВБбШв 3х95 (мн)

ВБбШв 3х120 (мн)

ВБбШв 3х150 (мн)

ВБбШв 3х185 (мн)

ВБбШв 3х240 (мн)

ВБбШв 3х16+1х10 (ож)

ВБбШв 3х25+1х16 (мн)

ВБбШв 3х50+1х25 (ож)

ВБбШв 3х70+1х35 (ож)

ВБбШв 3х95+1х50 (мн)

ВБбШв 3х120+1х70 (мн)

ВБбШв 3х150+1х70 (мн)

ВБбШв 3х185+1х70 (мн)

ВБбШв 3х185+1х95 (мн)

ВБбШв 3х240+1х120 (мн)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х35 (ож)

ВБбШв 4х50 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х70 (мн)

ВБбШв 4х95 (мн)

ВБбШв 4х120 (мн)

ВБбШв 4х150 (мн)

ВБбШв 4х185 (мн)

ВБбШв 4х240 (мн)

ВБбШв 5х1.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (мн)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (мн)

ВБбШв 5х50 (ож)

ВБбШв 5х70 (мн)

ВБбШв 5х95 (мн)

ВБбШв 5х120 (мн)

ВБбШв 5х150 (мн)

ВБбШв 5х185 (мн)

ВБбШв 3х50+1х25 (ож)

ВБбШв, цена кабель бронированный ВБбШв

Кабель ВБбШв

ГОСТ 16442–80



ВБбШв. Кабель силовой бронированный с медными жилами тип ВБбШв, с изоляцией и оболочкой из ПВХ поливинилхлоридного пластиката без специального защитного покрова, предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц.



Для дополнительной механической защиты и от воздействия агрессивной среды при прокладке в земле в конструкции кабеля ВБбШв применяют броню и защитный покров.



Конструкция кабеля ВБбШв:



Материал и конструкция жил: медный проводник

Возможное количество жил: 1, 2, 3, 4, 5

Сечение жил, мм2: 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240



Материал изоляции жил – ПВХ пластикат с отличительной окраской:



2-х жильные: цветная, голубая

3-х жильные: цветная, голубая, желто-зеленая

4-х жильные: три разноцветные, желто-зеленая

5-ти жильные: три разноцветные, голубая, желто-зеленая

Материал наружной оболочки (защитного покрова) — броня из двух стальных лент, затем ПВХ пластикат.

Кабели всех марок не поддерживают горение при одиночной прокладке.



Эксплуатационные характеристики кабеля ВБбШв:



Температура эксплуатации кабеля: от -50 до + 50 °С.

Рекомендуемая температура при прокладке: от -7 до + 50 °С.

Минимально допустимый радиус изгиба: 25 диаметров кабеля.

Срок службы кабеля 30 лет.



Минимальная строительная длина кабеля ВБбШв:



при сечении основных жил 1,5–16 мм2 — не менее 450 м

при сечении основных жил 2,5–4 мм2 — не менее 300 м

при сечении основных жил выше 95 мм2 — не менее 200 м



ЦЕНА ВБбШв  ——



ЦЕНА на кабель ВБбШв

Обеспечим выгодные цены .  Пишите   [email protected]

(499) 290-30-16, (495) 973-16-54, 740-42-64

Наименование

Марка кабеля

Ед.

Цена с НДС

Кабель силовой бронированный

Кабель ВБбШв 4х2,5

Метр

72,83

Кабель силовой бронированный

Кабель ВБбШв 4х4

Метр

105,78

Кабель силовой бронированный

Кабель ВБбШв 4х6

Метр

141,66

Кабель силовой бронированный

Кабель ВБбШв 4х10

Метр

234,78

Кабель силовой бронированный

Кабель ВБбШв 4х16

Метр

345,17

Кабель силовой бронированный

Кабель ВБбШв 4х25

Метр

548,16

Кабель силовой бронированный

Кабель ВБбШв 4х35

Метр

749,11

Кабель силовой бронированный

Кабель ВБбШв 4х50

Метр

1 029,60

Кабель силовой бронированный

Кабель ВБбШв 4х70

Метр

1 384,25

Кабель силовой бронированный

Кабель ВБбШв 4х95

Метр

1 892,01

Кабель силовой бронированный

Кабель ВБбШв 4х120

Метр

2 446,58

Кабель силовой бронированный

Кабель ВБбШв 4х150

Метр

2 922,63

Кабель силовой бронированный

Кабель ВБбШв 4х185

Метр

3 700,30

Кабель силовой бронированный

Кабель ВБбШв 4х240

Метр

4 830,40

Кабель силовой бронированный

Кабель ВБбШв 5х2,5

Метр

90,55

Кабель силовой бронированный

Кабель ВБбШв 5х4

Метр

130,23

Кабель силовой бронированный

Кабель ВБбШв 5х6

Метр

177,00

Кабель силовой бронированный

Кабель ВБбШв 5х10

Метр

290,25

Кабель силовой бронированный

Кабель ВБбШв 5х16

Метр

442,53

Кабель силовой бронированный

Кабель ВБбШв 5х25

Метр

726,26

Кабель силовой бронированный

Кабель ВБбШв 5х35

Метр

911,71

Кабель силовой бронированный

Кабель ВБбШв 5х50

Метр

1 239,38

Кабель силовой бронированный

Кабель ВБбШв 5х70

Метр

1 743,32

Кабель силовой бронированный

Кабель ВБбШв 5х95

Метр

2 349,71



Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции: [email protected]

Силовой кабель ВБбШв: подробное описание и назначение



Описание кабеля ВБбШв

Кабель с изоляцией ПВХ и защитным покровом типа ВБбШв рассчитан на напряжение 660. Вольт, 1000 Вольт.

Конструкция кабеля ВБбШв

Силовой кабель ВБбШв имеет токопроводящую жилу из мягких медных жил. В кабеле типа АВБбШв токопроводящие жилы аллюминевые, о чем говорит буква «А» в маркировке кабеля. Жила кабеля ВБбШв может иметь круглую или секторную форму. Начиная от сечения кабеля 16 мм2 ,каждая жила выполняется многопроволочной. Две, три или четыре жилы кабеля скручены. Жилы трех и четырех жильного кабеля ВБбШв делаются одинакового сечения. Нулевая жила кабеля может иметь сечение на шаг ниже, чем основные жилы. Изоляция жил кабеля ВБбШв сделана из ПВХ пластикатора.

Общая оболочка кабеля сделана из светотермостойкого ПВХ пластиката. Все жилы кабеля ВБбШв имеют различную расцветку изоляции. Заземляющая жила двухцветная, желто-зеленой расцветки. Между изоляцией проводников и общей изоляцией кабеля ВБбШв заполнена лентами поясной изоляцией изготовленной из ПВХ пластиката. Отличительной особенностью кабеля ВБбШв является его бронепокров, о чем говорит буква « Б» в маркировке кабеля. Броне-покров кабеля марки ВБбШв сделан из двух спиральных стальных оцинкованных лент. Наружный покров кабеля ВБбШв сделан из поливинилхлоридного пластиката, изготовленного в виде шланга.



Назначение кабеля ВБбШв

Силовой кабель ВБШв предназначен для передачи и распределения электрической энергии в электрических сетях переменного тока напряжением 660Вольт и 1000 Вольт, частотой 50 герц.

Прокладывается кабель ВБбШв в траншеях (в земле) и открытом воздухе. Кабель ВБбШв устойчив к механическим повреждениям, но « не терпит» длительного механического растяжения.

Во взрывоопасной и пожароопасной зонах используются кабель ВБбШвнг-LS. Этот кабель с буквами «LS» в маркировке не поддерживает горение, имеет малое выделением дымо — и газовыделение.

Технические характеристики кабеля ВБбШв

Номинальное напряжение

0,66, 1 и 6 кВ

Минимальная температура прокладки кабеля без предварительного подогрева

-15 оС

Минимальная температура прокладки кабеля без предварительного подогрева

-15 оС

Максимальная температура нагрева жил при коротком замыкании

160 °С (4 сек.)

Относительная влажность воздуха при температуре до +35оС

до 98%

Длительно допустимая температура нагрева жил кабелей при эксплуатации

+70оС

Строительная длина кабелей для номин. сечений основных жил:



до 16 мм²

25 – 70 мм²

95 мм² и выше

450 м

300 м

200 м

Прокладка и монтаж кабелей без предварительного подогрева

не ниже -15оС

Минимальный радиус изгиба при прокладке:



— кабелей одножильных

— кабелей многожильных

10 наружных диаметров

7,5 наружных диаметров

Гарантийный срок эксплуатации

5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы

30 лет

Количество жил х сечение, мм2

Наружный диаметр, мм

Масса кабеля без упаковки, кг/км

Строительная длина



Кабель ВБбШв до 1 кВ



вббшв 1х50

20

881

не менее 300 м

вббшв 2х10

17. 6

626

не менее 450 м

вббшв 3х16

23,7

1237,7

не менее 450 м

вббшв 3х25

27,7

1778,3

не менее 300 м

вббшв 3х35

29,3

1991,3



вббшв 3х50

33,3

2542,3



вббшв 3х70

36,9

3316,5



вббшв 3х95

41,0

4348,0

не менее 200 м

вббшв 3х120

43,7

5252,0



вббшв 3х150

47,9

6301,6



вббшв 3х185

52,2

7632,9



вббшв 3х240

58,1

9788,3



вббшв 4х16

23,8

1250,0

не менее 450 м

вббшв 4х25

27,8

1829,6

не менее 300 м

вббшв 4х35

30,1

2310,6



вббшв 4х50

33,3

2778,5



вббшв 4х70

37,0

3644,3



вббшв 4х95

41,0

4782,2

не менее 200 м

вббшв 4х120

43,7

5712,5



вббшв 4х150

47,9

7055,2



вббшв 4х185

52,3

8468,8



вббшв 4х240

58,3

10959,1



вббшв 5х10

23,1

1102,2

не менее 450 м

вббшв 5х16

26,0

1497,7



вббшв 5х25

30,9

2180,0

не менее 300 м

вббшв 5х35

33,6

2769,1



вббшв 5х50

37,1

3395,8



вббшв 5х70

40,8

4491,3



вббшв 5х95

45,2

5853,5

не менее 200 м

вббшв 5х120

49,7

7183,7



вббшв 5х150

53,1

8727,5



вббшв 5х185

58,0

10513,7



вббшв 5х240

65,6

13775,0



 Нормативные документы

  • ГОСТ 16442-80,
  • ТУ 3500-002-46600751-2003

Другие статьи раздела: Материал для электропроводки





Кабель вббшв 2х50 + 1х25 — ГК Реноме, ООО в Саранске (Интернет-магазин) Купить Кабель ВБбШв 2х50 + 1х25 Саранск (Россия)

Бронирование: да

Расшифровка кабеля ВБбШв — 0,66кВ

_ — жила медная

В — изоляция ПВХ

Bb — броня из стальных лент без подушки

IIIB — шланг ПВХ

0,66кВ — номинальное напряжение 0. 66 кВ

дизайн
Кабель

Конструкция ВБбШв — 0,66кВ


1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012 :
& nbsp — & nbsp- & nbsp— thingwire круглый 1,5 … 50 & nbsp-мм 2 —
& nbsp- & nbsp- & nbsp— thingwire Sector 25 … 50 & nbsp-mm 2 —
& nbsp- & nbsp- & nbsp-, многопроволочный 16… 50 & nbsp-мм 2 —
& nbsp- & nbsp- & nbsp- или многожильный Sector 25 … 50 & nbsp-мм 2 .

2. Изоляция жилы ПВХ номинальной толщиной 0,6 … 1,3 мм.

3. Жилы ПВХ для пятижильных кабелей представляют собой круглые жилы, скрученные вокруг
изолированных жил.

4. Заполнение внутренних и внешних зазоров между скрученными изолированными жилами
кабеля с круглыми жилами номинальным сечением 35 & nbsp-мм 2 и более.

5. Обертывание:
& nbsp- & nbsp- & nbsp- экструдированный ПВХ толщиной не менее 0,9 мм-
& nbsp- & nbsp- & nbsp- в виде слоя поливинилхлорида две ленты и две полосы. крепированной бумаги
& nbsp- & nbsp- & nbsp общей толщиной не менее 1,1 мм-
& nbsp- & nbsp- & nbsp- или в виде слоя поливинилхлоридной ленты толщиной не менее 0,9 мм.

6. Защитный чехол от «БбШв» по ГОСТ 7006-72 .
& nbsp- & nbsp- & nbsp-A. Без подушки.
& nbsp- & nbsp- & nbsp-B. Броня из двух стальных или стальных оцинкованных полос толщиной не менее 0,3 мм. Неоцинкованную ленту
& nbsp- & nbsp- & nbsp следует покрыть битумом или битумным составом и лентой из полиэтилентерефталата
& nbsp- & nbsp- & nbsp.
& nbsp- & nbsp- & nbsp-In. Наружное покрытие экструдированного ПВХ-шланга
& nbsp- & nbsp- & nbsp-толщиной не менее 1.8 … 2,2 мм.

Сейчас производит кабель ВБбШв — 0,66кВ

Для разных размеров

Силовые кабели, провода, шнуры

Силовые кабели, провода, шнуры

Кабели силовые с изоляцией из сшитого полиэтилена 6-35 кВ

  • Кабели силовые с изоляцией из сшитого полиэтилена АПвВг, ПВХ на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвВга, ПВХ на напряжение 6-35 кВ
  • Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБВ, ПВБВ на напряжение 6-35 кВ
  • Кабели силовые армированные со стальным проводом с изоляцией из сшитого полиэтилена АПвКВ, ПвКВ на напряжение 6-35 кВ
  • Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкВ, ПвАкВ на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвПг, ПВХ на напряжение 6-35 кВ
  • Кабели силовые с изоляцией из сшитого полиэтилена АПвПга, ПВПга на напряжение 6-35 кВ
  • Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБП, ПВБП на напряжение 6-35 кВ
  • Кабели силовые армированные со стальной проволокой с изоляцией из сшитого полиэтилена АПвКП, ПВКП на напряжение 6-35 кВ
  • Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкП, ПвАкП на напряжение 6-35 кВ

Провода самонесущие изолированные

Кабели и провода для подвижного состава

Кабель силовой гибкий КГНВ

Кабели силовые с изоляцией из сшитого полиэтилена до 1 кВ

Кабели силовые с изоляцией из ПВХ до 0.

66-6 кВ

Кабель для солнечных электростанций

ВВГ, ВБбШв, ВВнг-LS, ВБбШвнг-LS, АВВГ, АВБбШв, АВБбШвнг-LS, кабель питания

Кабели питания, проводящие из алюминия, покрытого ПВХ, с питанием от 660 до 1000 В (LS en el nombre del cable mean bajo humo)

Эквивалент

ВВГ-NYY-J… NYY-O;
ВБбШв-Cu / PVC / STA / PVC;
VBbShvng-¿-Cu / LSON / STA / LSON…
Avvg-na YY-J, NA YY-O;
АВБбШв-AI / PVC / STA / PVC;
AVBbShvng-¿-AI / móvil / STA / LSOH

Конструкция:

1.Дирижер: cobre (vbbshvng-ls) o aluminio (avbbshvng-ls), sólido o multialambre, redondo o en forma de sectorado,

Уровень 1 или 2, IEC 60228 de acuerdo con la siguiente tabla:

Дизайн-проводник

Диаметр условного прохода, мм2

De forma redonda

Sector-en forma de

De cobre

Алюминиевый

De cobre

Алюминиевый

Sólido

1,5-25

2,5-35

Мультихило

16-50

50

50-240

70-240

2 варианта ПВХ для АВВГ… ВВГ… АВБбШв и ВБбШв… Огнестойкий ПВХ для АВВнг-LS ВВнг-LS АВБбШвнг-¿Y VBbShvng-¿?

Проводники многожильного кабеля имеют цветную маркировку. El aislamiento del проводник Neutral es azul. Эль-аисламьенто-дель-дирижер де пуэста а тьерра (PE, bolígrafo) es de dos colores (amarillo-verde). Идентификационный цвет для проводящих проводов es sólido o en forma de rayas longitudinales de al menos 1 мм.

3. Los кондукторы tergiversados ​​están retorcidos. Los Cables son de cinco Concordores. Los Conductores de forma redonda se tuercen alrededor de un mandril hecho de PVC de revestimiento. Los кабельные проводники в форме Sector tienen cinta de unión de polipropileno aplicada alrededor de los Concordores Retorcidos.También se permite la aplicación de un revestimiento central o relleno de material aislante entre los Concordores.

Пара ВВГ… АВВГ… АВВнг-Й ВВнг-кабель

Para VBbShv… AVBbShv… AVBbShvng-¿Y VBbShvng-¿cables

4. Кабели, предназначенные для ядерных соединений, в форме передатчиков, как VVG и AVVG, находятся в открытом состоянии, в том числе и в углеродных волокнах, или в материалах, аналогичных формам в отдельных случаях. Кабели AVVng-LS и VVng-LS — это экструдированный ПВХ огнестойкий или жесткий огнестойкий слой толщиной 0,5 мм (valor de referencia). Los cable de núcleo en forma de Sector no se llenan.

5. Шакета-PVC aplicado sobre el relleno o aglutinante para кабели VVG и AVVG y PVC огнестойкий для кабелей AVVng-LS и vvvng-LS

4. Соединение круглого сечения-ПВХ применяется для защиты от возгорания или соединения с соединением диаметром 0,9 мм для кабелей VBbShv, AVBbShv и ПВХ, огнестойкого для AVBbShvng-LS000 и VBb.

5 защитных блайндов

Dos cintas blindadas de acero galvanizado de 0,3mm или 0,5mm de grosor respectivamente, mientras que la cinta superior cubre los huecos entre los giros de la parte inferior

Защита для кабелей VBbShv, AVBbShv es de PVC и avbbshvng-ls y vbbshvng-ls de PVC огнестойкий.

Телефон:

Los кабели предназначены для передачи и распределения электрической энергии в соответствии с классификационными установками для альтернативного номинального напряжения 0,66 кВ и 1 кВ с частотой 100 Гц.

Los кабели VVG и AVVG установлены для колокаро и инсталляции промышленных предприятий и людей в особых кабельных каналах, на коньках, а также в качестве комо для колокаро на свободном воздухе. Не рекомендуется использовать рекомендуемые кабели для предприятий и занятий.Los Cables son llamativos si se ponen por separado.

Los кабели VBbShv и AVBbShv están disñados para enterrarlos (en zanjas), en locales, túneles, Conductos, minas (excepto para colocar en coneuntos) además de estar al aire libre si el cable no está expuesto a efectgo de estiramiento , en caso de peligro de daños mecánicos durante la operación. Los Cables son llamativos si se ponen por separado.

Los кабели vvvng-LS, AVVng-LS, VBbShvng-LS и AVBbShvng-LS созданы для приложений для промышленных предприятий и ядерной энергетики.Los Cables созданы для функциональных и инсталляционных и кабельных систем, как и для приложений, используемых в плантациях энергии, ядерного класса 2, 3 и 4 сегментов для классификации OPB-88/97 (PNAE G-01-011-97). Los Cables son resistentes al fuego si se colocan en racimos.

Подробные сведения:

Тип климатической установки кабелей в соответствии с требованиями UHL и T, категория соответствия требованиям 1 и 5 по ГОСТ 15150-69.

Rango de temperatura de funcionamiento de ……….http: / es. ОМЕГА. com / HELP / -50 ° VA + 50 ° V

Humedad relativa del aire en temperaturas de hasta 35 oC ……. хаста 98%

Los Cables se colocarán e instalarán sin prealentamiento a temperaturas no inferiores a… -15 0C

Radio de curvatura mínimo cuando Sexo: ……. Внешний диаметр 7,5

Frecuencia номинальная ………. 50 Гц

Напряжение переменного тока 50 Гц ……… 3,5 кВ

Continuamente допускаемый проводник температуры calentamiento …….…… + 70 0C

La temperatura del cortocircuito Conductor допускает максимальную температуру + 160 ° C.

La duración del cortocircuito no superará los 4 s.

Допустимая телеграмма «Modo de Emergencia de Calefacción no más de: ………. + 80 0C

La duración del funcionamiento del cable en el funcionamiento de Emergencia no durará más de 8 horas al día y no más de 1000 h durante toda su vida.

Las emisiones de humo al quemar o arder los кабели no darán como resultado una reducción de la пенетрасьон де ла луз ан ла камара де пруэбас ан мас дель 40%.

Долгота строительства для основных районов:

A 16 мм2… 450 м

25 a 70 мм2 …… 300 м

95 мм2 o мэр …… 200 м

Servicio de Garantía vida …… 5 años de la puesta en funcionamiento, pero no más de 6 meses de la fabricación

La vida de servicio ……. 30 лет,

Код ОКП:

35 3371 Кабели 27-VVG
35 3771 53-AVVG кабели
35 3371 31-VBbShv кабели
35 3771 57-AVBbShv кабели
35 3371 35-vvgng-ls кабели
35 3371 72-кабели avvgng-ls
35 3771 74 -AVBbShvng-¿кабели
35 7771 38-VBbShvng-¿кабели
35 3371 35-ВВГ кабели

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
