Кабель NYM. Устройство и применение. Характеристики и как выбрать

Электрический кабель NYM является качественным немецким аналогом отечественного кабеля ВВГ, который используется как в бытовых условиях, так и в промышленном производстве. Этот кабель заслужил признание многих работников по электрическому монтажу, так как обладает улучшенными эксплуатационными характеристиками и многими преимуществами, по сравнению с российскими образцами подобной продукции.

Рассматриваемый кабель имеет медные жилы, производится по немецкому стандарту, обладает высокой надежностью, качественной изоляцией, пластичностью, гибкостью, не поддерживает горение.

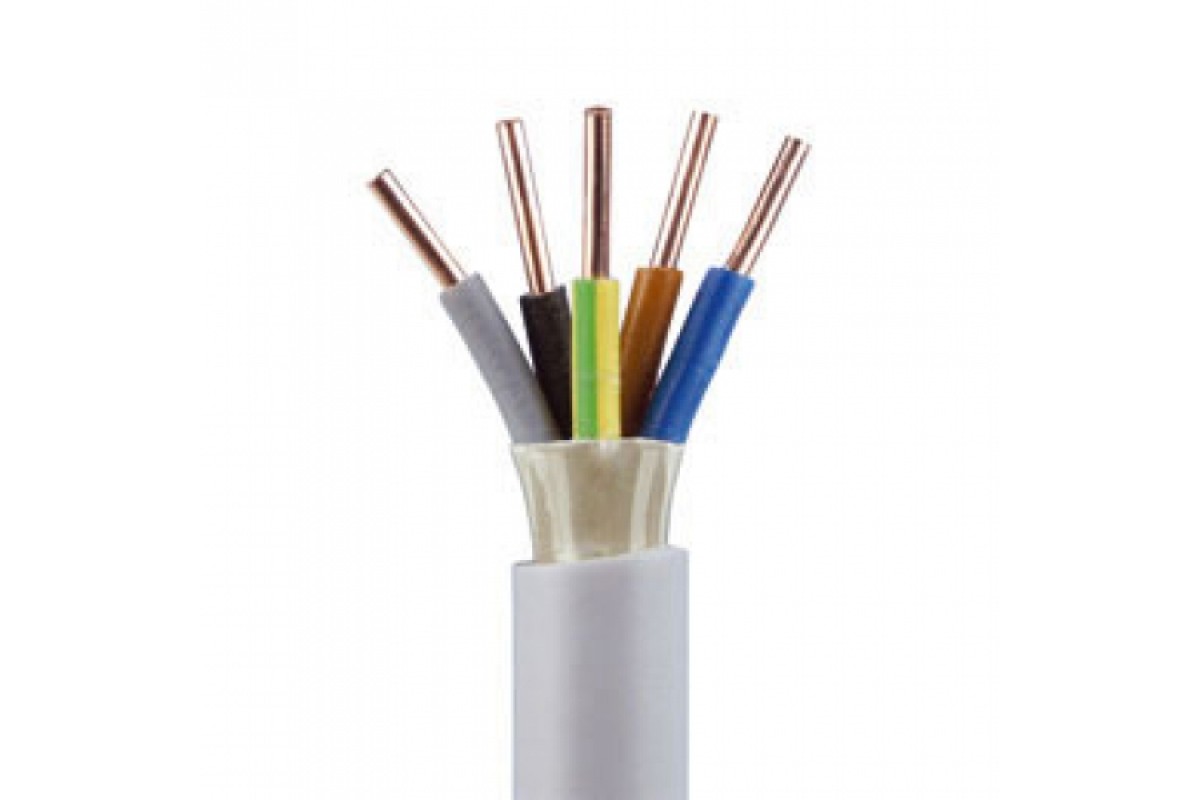

Особенности устройства

  • Наружная оболочка кабеля выполнена из поливинилхлорида.
  • Между внешней оболочкой и жилами имеется промежуточный слой негорючего герметика – мелонаполненной резины.
  • Токоведущие жилы изолированы поливинилхлоридной изоляцией.
  • Число жил может быть от 1 до 5.
  • Жилы изготовлены из меди, могут состоять как из одной проволоки, так и из нескольких проволок, в зависимости от сечения.
  • Маркировка по цвету соответствует международным стандартам. Согласно отечественным правилам провод заземления должен иметь желто-зеленый цвет. Допускается выполнять оболочку провода земли чисто зеленого, либо желтого цвета. Фазные проводники могут быть окрашены в различные цвета.

Основные характеристики

Кабель NYM имеет следующие технические параметры:

  • Частота тока 50 герц.
  • Номинальная величина напряжения 660 В.
  • Площадь сечения токопроводящих жил 1,5-35 мм2.
  • Рабочая температура -50° +50°.
  • Наименьшая температура укладки – не менее -5°.
  • Наименьший допускаемый радиус изгиба – не менее 4 диаметров кабеля.
  • Срок эксплуатации 30 лет.
  • Гарантийный срок работы – 5 лет.
Остальные технические данные кабеля зависят от его типоразмера.

Кабель NYM-J

Кабель NYM-O

Выбор сечения медного кабеля до 3х жил:

Расшифровка обозначения кабеля
  • N – классификация по немецкому стандарту Normenleitung.
  • Y – материал изоляции поливинилхлорид.
  • М – установка в разных условиях.

Также к обозначению кабеля могут добавляться различные приставки, которые увеличивают число его разновидностей, например, приставки «-О», «-J», которые обозначают, что в кабеле имеется провод заземления синего или желто-зеленого цвета.

Кабель NYM может иметь обозначение «VDE» на защитной оболочке. Она означает, что кабель соответствует всем международным стандартам, и может применяться в помещениях с повышенной пожарной опасностью.

Область использования

Сама маркировка кабеля говорит нам о том, что кабель NYM можно применять в различных работах по электрическому монтажу как в бытовых, так и в промышленных областях. Так как устройство силового кабеля включает в себя слой, устойчивый к горению, кабель обычно применяют при монтаже электрической проводки в деревянных постройках, для наружной укладки на улице в местах, защищенных от солнечных лучей.

В бытовых условиях NYM, имеющий несколько токоведущих жил, можно применять для скрытой и внешней укладки проводки. Его используют для подключения приборов освещения, для розеток и в других местах. Допускается использование в грунте с условием его прокладки с защитой, например, в гофре.

Основные достоинства
  • Кабель имеет много положительных отзывов от квалифицированных специалистов по электромонтажным работам. Этот тип кабеля рекомендуется применять в силовых и осветительных цепях.
  • Возможность применения кабеля в пожароопасных местах.
  • Высокое качество изготовления. Кабель перед поступлением в торговую сеть проходит жесткий контроль, который обеспечивает соблюдение необходимой площади сечения жил и толщине изоляции.
  • Высокая эластичность и гибкость кабеля. Промежуточный слой выполнен из резины. Это достоинство позволяет применять кабель для укладки в труднодоступных местах, в грунте, на большое расстояние.

Из недостатков можно отметить повышенную стоимость продукции, в отличие от отечественных образцов кабельной продукции.

Известные производители

Рассмотрим, какие производители выпускают кабель NYM. Из зарубежных производителей лидерами стали TKD Kabel, Lapp Kabel, Helukabel (Германия). Также повышенным качеством славится продукция таких именитых изготовителей, как Nexasn (Франция) и Denizli Cable (Турция).

На российском рынке появляется кабель NYM таких производителей, как Псковкабель, Камкабель, Севкабель. Продукция этих заводов проходит жесткую сертификацию на соответствие международным стандартам.

Необходимо обратить внимание, что в последнее время в торговой сети электротехнических изделий все больше существует фактор подделки качественной продукции. Иногда маркировку кабеля намеренно делают похожей на оригинальную. Например, кабель обозначают «HUM» или «NUM», хотя оригинальное обозначение – «NYM».

Рекомендации по выбору кабеля
На российском рынке в основном представлены образцы кабелей отечественного изготовления, или кабелей, которые произведены неизвестно на каком заводе.
  • При покупке рекомендуется проверить толщину токоведущих жил. Для этого желательно иметь с собой измерительный прибор.
  • При возникновении сомнений в качестве кабеля, лучше сначала купить небольшой кусок кабеля, и проверить его свойства, например, способность не поддерживать горение.
  • При подборе сечения кабеля для освещения подходит 1,5 мм2, для подключения электрической плиты – 6 мм2, для розеток – 2,5 мм2.
  • Для однофазной сети целесообразно применять кабель с тремя жилами, из которых одна жила будет желто-зеленой расцветки для заземления.
  • Обычно продавцы навязывают вместо кабеля NYM, купить кабель ПВС, ШВВП или какой-либо другой. Это является уловкой продавцов, так как предлагаемые образцы являются не кабелями, а шнурами, у которых другие области применения.
Похожие темы:

Что такое кабель NYM, описание и технические характеристики

Выпускается по немецкому стандарту DIN VDE 0250-204-2000.

Для уверенности в соответствии кабеля данному стандарту производитель должен предоставлять сертификат, подтверждающий соответствие кабеля именно данному стандарту.

Кабель, выпускаемый без подобного сертификата (например по ТУ производителя), может считаться лишь аналогом.

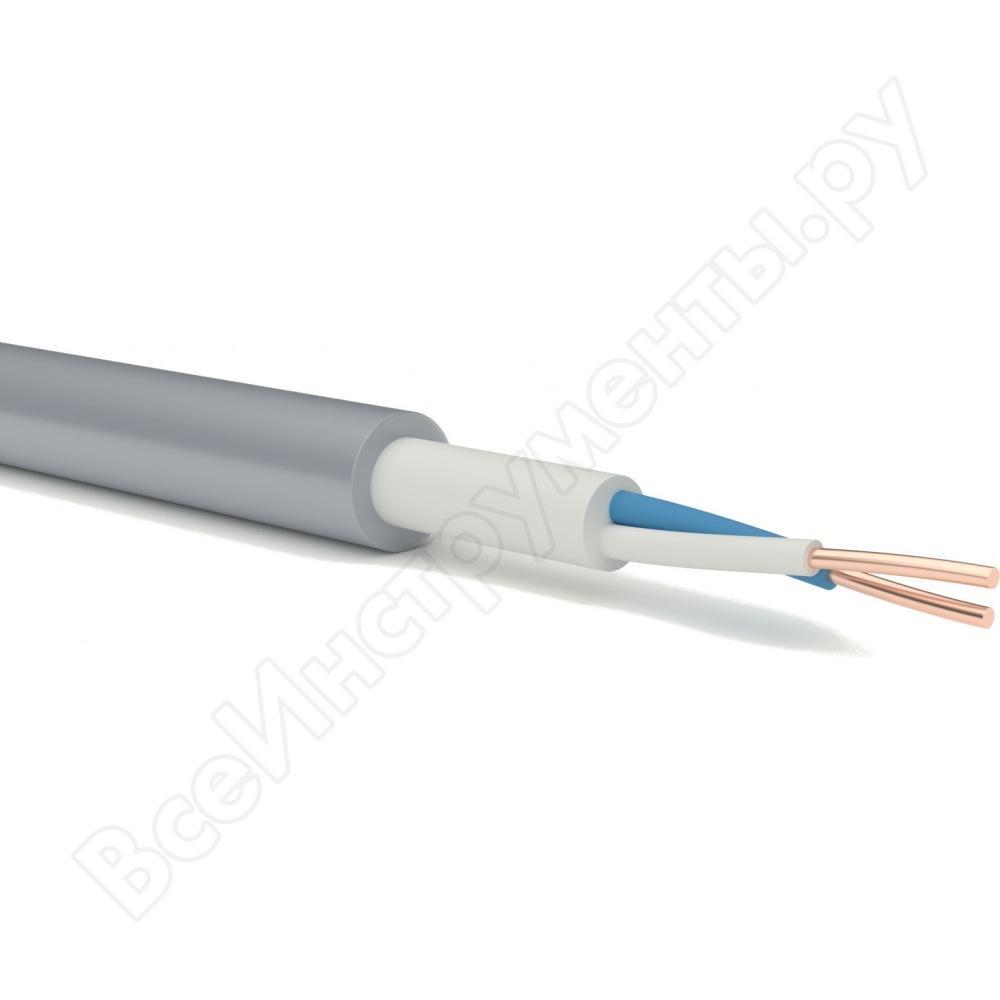

Описание и конструкция кабеля силового NYM

NYM - кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.

К обозначению кабеля, имеющего желто-зеленую жилу для заземления, добавляется через дефис буква «J», не имеющего жилу заземления – буква «О».

Кабели NYM могут иметь от одной до семи жил сечением от 1,5 мм 2 до 35 мм2. Жилы сечением до 10 мм2 выполняются монолитными, сечением 16 мм2 и выше – скрученными из отдельных проволок. Все жилы в кабеле выполняются одного сечения. Одно- и двухжильные кабели выполняются только в исполнении «О» (без жилы заземления), остальные – как с жилой заземления, так и без неё.

Изолированные жилы должны иметь отличительную расцветку, указанную в таблице.

Число жилС жилой заземленияБез жилы заземления
2 Черный, голубой
3 Желто-зеленый, черный, голубой Коричневый, голубой, черный,
4 Желто-зеленый, черный, голубой, коричневый Черный, голубой, коричневый, черный
5 Желто-зеленый, черный, голубой, коричневый, черный Черный, голубой, коричневый, черный, черный

Изолированные жилы кабелей NYM с числом жил, более одной, должны быть скручены. Поверх скрученных жил под оболочкой должен быть расположен слой из эластичного материала, который должен заполнять промежутки между жилами, закрывая их с определенной толщиной, и придавать сердечнику круглую форму. Как правило, промежуточный слой выполняется из невулканизированной мелонаполненной резины.

Цвет оболочки кабеля NYM из ПВХ-пластиката – светло-серый. Изолированные жилы, промежуточный слой и оболочка должны легко отделяться при разделке. С этой целью, а также для облегчения снятия оболочки путем надреза и отламывания, в оболочечный ПВХ-пластикат добавляют повышенное количество мела.

Конструктивные параметры отдельных сечений кабеля приведены в таблице.

Сечение кабеляНоминальная толщина изоляции, ммНоминальная толщина промежуточного слоя, ммНоминальная толщина оболочки, ммНоминальное сечение,мм2
МинимумМаксимум
2х1,50,60,41,48,4 9,8
2х2,50,70,41,49,811
3х1,50,60,41,48,810,5
3х2,50,70,41,41011,5
3х40,80,41,411,513
4х1,50,60,41,49,5
11
4х2,50,70,41,41112,5
4х40,80,41,612,514,5
4х60,80,61,614,516,5
5х1,50,60,41,49,912
5х2,50,7 0,41,411,513,5
5х40,80,61,61416,5
5х6 0,8 0,61,615,518

Условия монтажа и эксплуатации кабелей NYM

Стандарт DIN VDE 0250-204-2000 не оговаривает температуру окружающей среды при эксплуатации, однако температура определяется параметрами ПВХ-пластиката для изоляции и оболочки и может составлять от -15°С до температуры, при которой нагрев жил не превышает +70°С. Прокладку рекомендуется вести с радиусом изгиба не менее 4 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Не предназначен для эксплуатации под прямым воздействием солнечных лучей. Срок службы кабелей NYM не регламентируется.

Технические характеристики кабелей NYM

Электрическое сопротивление токопроводящих жил кабеля до 6 мм2 на постоянном токе должно быть не более, а электрическое сопротивление изоляции на 1 км длины при температуре 70 °С должно быть не менее значений, указанных в таблице.

Номинальное сечение,мм21,52,546
Сопротивление, Ом/км, не более12,17,414,613,08
Сопротивление изоляции при 70 0С, Ом×км, не менее0,010,00940,00870,0074

Готовые кабели должны выдерживать испытания переменным напряжением 2000 В, приложенным между жилами, в течение 5 мин.

Требования к упаковке кабелей NYM

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 8 наружных диаметров кабеля NYM.

Требования к маркировке кабелей NYM

Маркировка по поверхности оболочки осуществляется в соответствии с требованиями, установленными в стандартах VDE.

Требования к условиям хранения кабелей NYM

Кабели NYM могут храниться в закрытых помещениях и под навесом при температуре не ниже минус 15°С. Не допускается прямое попадание солнечных лучей.

Массогабаритные параметры кабелей NYM

Ориентировочные массы отдельных кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей NYMразличных партий и производителей на 10% в меньшую или большую сторону.

Сечение кабеляЗначение массы для целей упаковки и транспортировки, кг/км
2х1,5120
2х2,5160
3х1,5140
3х2,5190
3х4270
4х1,5160
4х2,5230
4х4350
4х6500
5х1,5190
5х2,5270
5х4450
5х6 550

Токи нагрузки для кабелей NYM

В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных кабелей не превышать токов нагрузки, указанных в таблице.

Число жилДопустимый ток нагрузки, А
С двумя жиламиС тремя жиламиС четырьмя или пятью
1,5191918
2,5272523
4383532
6504239

Доступные методы контроля качества кабелей NYM

Приведены методы контроля, которые, не являясь строго соответствующими стандарту DIN, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля стандарту может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции, заполнения и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, стенки заполнения и оболочки, а также наружный диаметр. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Кабель NYM-J - технические характеристики, описание, расшифровка

Расшифровка кабеля NYM-J:

N - Кабель изготовлен согласно немецкому стандарту VDE
Y - Материал изготовления изоляции ПВХ
M - Указывает на назначение кабеля - монтажный
J - Наличие в кабеле желто-зеленой жилы

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник.
2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
Количество жилNUM-J NUM-O
2-Черная , синяя
3Зелено-желтая, черная, синяяЧерная , синяя, коричневая
4Зелено-желтая, черная, синяя, коричневаяЧерная , синяя, коричневая, черная
5Зелено-желтая, черная, синяя, коричневая, чернаяЧерная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:
* предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,
* позволяет легко и удобно “разделывать” кабель при монтаже,
* увеличивает гибкость кабеля,
* придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий:
* В производственных, жилых и общественных зданиях
* Возможно применение поверх штукатурки, в ней и под ней
* В кирпичной кладке и в бетоне.
* На открытом воздухе, вне прямого воздействия солнечных лучей.
* Прокладка может осуществляться в трубах, каналах.
* Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки.

Срок службы кабеля NYM-J - 30 лет.

технические характеристики, важные для эксплуатации

Для большинства электромонтажных работ к применению рекомендован кабель NYM, технические характеристики которого соответствуют европейским нормам. Для его использования есть некоторые ограничения, которые необходимо знать перед покупкой, поэтому описание всех эксплуатационных и технических характеристик лучше увидеть заранее.

Кабель NYM: эксплуатационные и технические характеристики

Это универсальный проводник, применяющийся для установки розеток и освещения. Технические характеристики позволяют в равной степени применять его на производстве и при укладке домашней проводки, что и определяет высокий спрос на продукцию с такой маркировкой. Аббревиатура в названии кабеля отображает основную информацию, касающуюся его применения:

  • N – эта литера показывает соответствие продукции основным евростандартам.
  • Y – изоляция провода изготовлена из ПВХ.
  • M – обозначает отсутствие особых ограничений на использование, т.е. этот провод не предназначен для какой-либо одной разновидности электромонтажных работ.

Стандарт, по которому он изготавливается, разработан в Германии, но его основные положения достаточно быстро распространились в европейских государствах и странах СНГ, где он изготавливается на многих заводах, правда по немного измененным ТУ.

Конструктивные особенности кабеля NYM

Для изготовления жил применяется медный проводник. Если его сечение от 1 до 10 мм², то провод одиночный, а для кабелей от 16 до 35 мм² изготавливаются жилы, скрученные из нескольких проводников.

Изоляция и внутреннее наполнение несколько различается от количества жил кабеля. Когда их 4-5 штук, то в центре провода присутствует ПВХ-шнур, препятствующий смещению проводников. Если проводов 2-3, то необходимости в нем нет. Во всех случаях у провода NYM предусмотрены три слоя изоляции:

  1. поливинилхлоридная отдельно на каждой жиле;
  2. в пустое пространство между проводами запрессовывается мелосодержащей резиной;
  3. снаружи применяется покрытие из ПВХ-пластиката.

Эти провода выпускаются в двух модификациях, различающихся расцветкой изоляции жил – для применения в электрических цепях с заземлением и без него – между собой они отличаются использованием литер J или O на внешней изоляции.

  • В первом случае кабель маркируется как NYM-J, что показывает наличие в нем как минимум трех жил, одна из которых с желто-зеленой окраской.
  • Во втором случае используется маркировка NYM-O, показывающая что желто-зеленого провода нет, но есть жила синего цвета, для нулевого проводника.

Количество жил в кабелях NYM может быть от двух до пяти, а в их расцветке используются следующие цвета: черный, синий (NYM-O), желто зеленый (NYM-J), коричневый.

Главные характеристики

Для кабеля NYM основные технические характеристики определяют сферу использования:

  1. Максимальное напряжение до 660 Вольт.
  2. Количество жил – 2-5.
  3. Разрешенная температура использования (при которой не происходит заметных отклонений свойств кабеля) – от -50 до +50 С°. Может выдерживать длительный нагрев до +70.
  4. Разрешенная температура монтажа – выше чем -5 С°. Если укладку провода надо проводить при температуре ниже указанной, то требуется подогрев места укладки и самого провода – в противном случае неизбежно повреждение оболочки.
  5. Высокая эластичность – радиус изгиба при монтаже от четырех наружных диаметров.
  6. Максимальная влажность, при которой может находиться провод – 98% (под водой прокладывать нельзя).
  7. Ограничения использования – запрещено использовать кабель НУМ для прокладки под землей, а при использовании на открытом воздухе необходимо прятать его в гофру, так как ПВХ изоляция со временем разрушается от воздействия ультрафиолета.
  8. Заводская упаковка – бухты по 50 или 100 метров, бобины 500 метров.
  9. Расчетный период эксплуатации при нормальных условиях – 30 лет.
  10. Гарантийный срок от производителя – 5 лет.

Подробнее о характеристиках кабеля смотрите в этом видео:

а вот здесь можно посмотреть испытания горючести кабеля NYM по сравнению с кабелем ВВГнг-LS:

и сравнение кабеля от разных производителей:

Различия технических характеристик: VDE vs ТУ

Технические характеристики могут в некоторой степени отличаться в зависимости от производителя. Провода изготовленные на немецких заводах изготавливаются по стандарту VDE и примерно одинаковые во всех случаях. В странах СНГ производители ориентируются на местные технические условия (ТУ), поэтому разные не только свойства кабеля, но и его маркировка.

Местные производители могут сэкономить за счет хотя бы наполнителя, который запрессовывается в пространство между жилами. В оригинальных кабелях это мелонаполненная резина, не поддерживающая горение, а в отечественных может применяться и другой материал. Как итог – оригинальные кабеля вполне можно применять даже при наличии незначительных повреждений, а отечественные в таком случае лучше не использовать.

Надо учитывать, что изготовление электрических проводов в кустарных условиях это достаточно неблагодарное занятие – как ни крути, а для провода нужна медь или алюминий, так как особо сэкономить тут не на чем. Как итог – вся продукция подобного рода обычно сертифицирована и если внимательно присматриваться к маркировке, то оригинал от местных изделий отличить достаточно просто, хотя бы по маркировке – на немецких проводах обязательно проставлены литеры VDE и NYM. Если их нет, то на прилавке отечественный кабель.

Дополнительно не помешает посмотреть на материал заполнения пространства между жилами – если там есть потеки, то это повод засомневаться в использовании мелонаполненной резины, которая должна применяться по оригинальным стандартам.

Коротко о главном

Технические характеристики кабеля NYM практически не ограничивают сферу его применения, при условии правильного выбора сечения и защитной оболочки, в случае использования его на открытом воздухе. Продукция отечественных заводов «Севкабель», «Камкабель» и «Псковкабель», как минимум не уступает зарубежным аналогам по токопроводящим характеристикам, но может проигрывать в качестве защитного покрытия – если этот параметр важен, то лучше выбрать кабель сделанный в Германии, Турции или Франции, несмотря на разницу в цене.

Кабель NYM 3х2,5

NYM 3х2.5 - кабель силовой с 3 медными жилами, сечением 2,5 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.

Характеристики кабеля NYM 3х2,5

Климатическое исполнение кабеля NYM 3*2.5: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 3х2,5: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 3х2.5 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 3*2,5 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 3х2.5: 83,2 миллиметров.
Масса кабеля NYM 3х2,5: 0,198 килограмм в метре.
Срок службы силового медного кабеля NYM 3*2.5 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 3х2,5: 10,4 миллиметров.

Токовые нагрузки кабеля NYM 3х2.5

Допустимый ток кабеля NYM 3*2,5: 25 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 7,55 Ом в километре.

Расшифровка маркировки NYM 3х2.5

N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
3 - количество медных жил.
2,5 - сечение жилы в квадратных миллиметрах.

Конструкция кабеля NYM 3х2,5

1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.

Применение кабеля NYM 3*2.5

Кабель медный силовой NYM 3х2,5 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.

  • Марка?

    Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции.

    NYM
  • Количество жил?

    Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з - заземление. , голубой(синий) - ноль. белый, красный, черный - фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы - ноль, фаза, земля, при токах до 1КВ, при 10КВ - 3 фазы, 4 жилы - ноль и 3 фазы. 5 жил - ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

    3
  • Сечение жилы (мм/кв)?

    Сечение или площадь среза, измеряется в квадратных миллиметрах.
    От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.
    Чем больше сечение тем меньше сопротивление (Ом).
    На напряжение сечение жилы влияем в меньшей степени.

    2.5
  • Материал жилы?

    Медь - первый по значимости материал жил, это обусловлено:
    1)Высокой электрической проводимостью.
    2)Достаточная механическая прочность.
    3)Удовлетворительная устойчивость к коррозии.
    Алюминий - второй по значимости материал жил по следующим причинам:
    1)Проводимость в 1.63 раза меньше чем у меди.
    2)Более низкая прочность.
    3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.

    Медь
  • Материал изоляции?

    ПВХ - поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.) ПНД - полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК - безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)

    ПВХ
  • Материал оболочки?

    Оболочка (защитный шланг) - защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового).

    ПВХ
  • Максимальный вес (кг/м)?

    Вес является расчетной величиной, реальные показатели могут отличаться.

    0.198
  • Максимальный наружный диаметр (мм) 10.4
  • Электрическое сопротивление жилы (ом/км) 7.55
  • Допустимый радиус изгиба (мм) 83.2
  • Допустимая токовая нагрузка при прокладке на воздухе (А) 25
  • Допустимая токовая нагрузка при прокладке в земле (А) 25
  • Номинальное переменное напряжение (кВ) 0. 5
  • Диапазон температур эксплуатации (°С) от -30 до +40
  • Срок службы 40 лет
  • Код ОКП 352 122
  • Максимальная мощность при прокладке в воздухе, 220V (кВт) 7.33
  • Максимальная мощность при прокладке в земле, 220V (кВт) 7.33
  • Максимальная мощность при прокладке в воздухе, 380V (кВт) 16.45
  • Максимальная мощность при прокладке в земле, 380V (кВт) 16.45
  • Код товара NYM 3х2,5

Основные сферы применения силового кабеля NYM

Одним из наиболее качественных и часто используемых силовых кабелей является кабель NYM. Круглая форма его токопроводящей жилы и утолщенная изоляция поливинилхлоридным пластиком создаёт дополнительную безопасность. Девулканизированная смесь на основе резины – это своеобразная поясная изоляция, при использовании которой отдельные провода с одной жилой могут эксплуатироваться без традиционной изоляции. Каждая из этих жил имеет одно и то же сечение, вне зависимости от того, двух, трёх, четырёх или пятижильный кабель (существуют и семижильные кабели).

Количество жил кабеля NYM

Способы прокладки кабеля NYM

Силовой кабель NYM используют в основном для стационарной прокладки различных мощных осветителей (цепей) при напряжении до шестисот шестидесяти вольт и частоте до пятидесяти герц. Изготавливаются провода по немецким технологиям, с использованием самых современных зарубежных стандартов. Еще одним способом прокладки такого типа кабеля являются электроцепи, использующиеся в комнатах с первым классом электробезопасности, а так же в зонах подверженных взрывам и воспламенениям. Происходит это за счёт высокого кислородного индекса, обеспечивающего увеличение анти-воспламенения кабеля. Состав, которым обработан кабель NYM, не впитывает воду, что служит отличным препятствием в проникновении влаги непосредственно к кабелю. Благодаря такому высокому уровню безопасности даже при установке кабеля в место с повышенным уровнем влажности или при повреждении кабеля в условиях влажности, человек, ремонтирующий его, останется в абсолютной безопасности.

Характеристики кабеля NYM

NYM – это обновленный, усовершенствованный кабель ВВГ, отличительные характеристики которого заключаются в следующем: во время строительных работ цветовая гамма жил облегчает и ускоряет работу в целом. Уплотнитель из резины, наполненный мелообразующим веществом, делает провод менее подверженным к воспламенению, и придаёт кабелю большую пластичность. Необходимость в разводке электроэнергии по европейскому типу и послужила толчком для создания подобного кабеля. Этот кабель, как тип, пришёл с Запада. У силовых кабелей множество предназначений: они снабжают электричеством промышленные установки, стационарно присоединяют бытовые приборы и всё это в пределах номинального напряжения до пятисот Ватт. Кабель также используется и в промышленных целях. На вопрос: «Почему не использовать более дешёвый кабель?» следует ответить, что именно от качества кабеля зависит вся проводка помещения в целом. Скачки напряжения, халатность в установке – все эти погрешности могут повлиять на безопасность людей, находящихся в помещении. Повреждение оболочки более дешёвого представителя силовых кабелей может стать скрытой угрозой, похожей на бомбу замедленного действия.

Внешний вид кабеля NYM

Внешний вид кабеля удовлетворяет потребностям потребителя, он очень удобен в эксплуатации, существует однопроволочный (составляет примерно от полутора до десяти миллиметров) и многопроволочный (составляет примерно от шестнадцати до тридцати пяти миллиметров) вариант. Во время прокладки кабеля нужно не забывать о наименьшей и наивысшей температуре воздуха, которая не должна превышать пятьдесят градусов и быть не ниже пятнадцати градусов по Цельсию во время прокладки. Радиусом изгиба при прокладке может быть, примерно, семь с половиной диаметров (наружных). Использование трехслойной изоляционной защиты, которая состоит из поливинилхлоридной изоляции и дополнительного слоизаполнителя, позволяют достигнуть округлой формы кабеля. NYM, обычно, используется для прокладки в помещениях (возможность проложить кабель прямо в грунт отсутствует и остаётся нежелательной), так как прямые солнечные лучи могут попасть на кабель на улице. Тип здания, в случае внутреннего проложения кабеля, совершенно не важен, будь то обычное жилое помещение, здание административного типа, школы, детские сады.

Преимущества кабеля NYM

Основным преимуществом этого кабеля остаётся его долговечность, ведь при правильном использовании он может прослужить до тридцати лет. Если подробно перечислить все те составляющие, которые уходят на создание кабеля NYM, можно прийти к выводу, что немецкие производители привыкли к расточительству, отнюдь. Каждый компонент в составе кабеля, выполняет свою функцию, и не может быть заменен  другим, или выброшен вовсе. Именно за счёт наличия дополнительных составляющих кабель и получил такую высокую оценку потребителями. Гарантии качества, долговечности и безопасности получены не по опросам потребителей, а по итогам исследований тестирующих групп в немецких институтах сертификации, именно этот факт позволяет полностью довериться данному продукту. Главное не перепутать кабель NYM с другими, для этого стоит обратить внимание на маркировку VDE.
Где купить кабель NYM?
Вы можете купить кабель NYM позвонив нам по телефону +7(495) 543-43-06 или отправив заявку на электронную почту [email protected]. Стоимость на весь ассортимент кабеля NYM представлена в каталоге компании.

Кабель NYM: технические характеристики, расшифровка, производители

Медный провод NYM — распространённый проводник, применяется при прокладке внутренней проводки жилых и промышленных помещений. Его можно использовать внутри многих других объектов. В этой статье подробно рассмотрено, что такое кабель NYM и где его используют.

Что такое кабель NYM

Расшифровка аббревиатуры NYM:

N — провод стандартного вида;

Y — жилы изолированы при помощи ПВХ материалов;

M — имеет наружный слой.

Как выглядит изделие

Если перед названием нет символа «А», это означает, что жилы провода выполнены из меди. Кроме основных символов через тире могут указываться J или О — с светло-зеленым проводом или без него, это означает различие в заземлении.

После букв указываются цифровые значения, которые обозначают число жил и площадь их сечения. Например, кабель NYM-J 3×3,5 — 0,66 расшифровывается как:

  • классический провод, выполненный с ПВХ изоляцией и наружной оболочкой;
  • имеет три жилы с площадью сечения 3,5 кв. мм в каждой;
  • применяется при напряжении не выше 660 В.

Расшифровать маркировку на проводах смогут, к сожалению, не все электрики. Поэтому желательно работать с профессионалами.

Основные характеристики провода

Технические параметры изделия

Основные технические характеристики провода NYM:

  • оптимальное напряжение не выше 660 Вольт;
  • стандартная частота — 50 Гц;
  • площадь сечения жил от 2 до 35 мм2;
  • рабочая температура от −50 до +50 градусов;
  • допустимая температура прокладки не ниже −4 градусов;
  • разрешенный радиус загиба — 4 наружных диаметра;
  • срок эксплуатации не более 30 лет;
  • гарантия на изделие 5 лет.

Внимание! Остальные характеристики можно узнать из спецификации кабельной продукции.

Сфера применения кабеля

Кабель NYM в основном применяется в разных электромонтажных работах, неважно, в бытовой сфере или промышленной. Такой вид провода преимущественно применяют для прокладки электропроводки именно в помещениях, выполненных из дерева, потому что конструкция кабеля включает в себя специальную оболочку, предотвращающую распространение огня.

Маркировка кабеля

Довольно часто его применяют для монтажа снаружи помещений, но при условии, что прямые ультрафиолетовые лучи не будут попадать на провод. Для прокладки в жилом помещении провод многожильного вида NYM обычно монтируют скрытым способом.Этот кабель используется при подключении осветительных групп или розеток. Одно из преимуществ провода — проводник можно использовать и для монтажа в почве, но рекомендуется помещать изделие в гофру, тем самым делая его безопасным.

Конструкция кабеля NYM

Основные элементы провода NYM:

  • В нем находятся токоведущие жилы, которые изготавливают из алюминия или меди, их число зависит от вида изделия и может быть от 1 до 5. Некоторые производители выпускают кабели с 7 проводниками. Площадь сечения бывает от 2 мм2 до 35 мм2, каждая из жил одинаковая по размерам.
Из чего состоит изделие
  • Изоляция провода изготавливается из ПВХ материалов и имеет свой цвет, чтобы не путаться при прокладке.

Ниже указана цветовая маркировка:

Цвет внешней оболочки проводникаОбозначение
ГолубойНейтраль (N)
Светло-зелёныйИмеет заземление
Чёрный, коричневый, серыйФазные провода.
  • Провод также имеет герметизирующую оболочку, изготовленную из невулканизированного маслонаполненного каучука, и дает высокую защитную изоляцию, а также не впитывает воду. Из-за каучука провод удерживает круглый вид и не распространяет огонь.
  • Внешняя изоляция изготавливается из листового пластика и необходима для защиты от механических повреждений и агрессивных химикатов.
Жилы разных цветов

Как выбрать провод маркировки NYM

При покупке провода NYM желательно обращать внимание на массу бухты изделия — в основном именно она служит степенью того, что изделие произведено в соответствии с правилами ГОСТа.

Опытные мастера рекомендуют отдавать предпочтение только тем производителям, которые находятся на рынке больше 10 лет.

NYM кабель считается универсальным и своей работоспособностью может заменить сразу несколько видов классических моделей изделий.

Правила прокладки провода NYM

При прокладке необходимо устанавливать силовую линию в месте, куда не попадают солнечные лучи и где критически низкие температуры. Кабель NYM необходимо прокладывать в защищенном от контакта с детьми или животными помещении. При бережном отношении кабель сможет прослужить весь отведенный ему срок.

Прокладка в стене

При прокладке в деревянных домах рекомендуется устанавливать защитную гофру, чтобы при пожаре горение не распространилось на постройку. При монтаже в землю необходимо устанавливать кабель-каналы, которые будут защищать изделие от лишней нагрузки.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке.

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Разные сечения

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Как хранить и перевозить кабель NYM

Как и другая кабельная продукция, NYM изделия нужно хранить только в сухом помещении, с небольшим процентом влажности. Иначе на кабеле может образоваться плесень или грибок. Желательно, чтобы на складе, где хранится изделие, не было грызунов, так как они могут повредить изоляционный слой провода и снизить срок его службы.

Правильное хранение

Перевозить барабаны с кабелем нужно только на специальной грузовой машине. Катушки должны стоять на боку и быть плотно закреплены между собой, чтобы они не укатились.При прокладке не рекомендуется держать изделие вблизи камней или инструментов, чтобы не порезать внешний слой изоляции. Перед прокладкой обязательно проверить кабель на наличие механических повреждений.

Если во время хранения была повреждена целостность упаковки, такой кабель, вероятнее всего, прослужит меньше заявленного срока.

Производители кабеля NYM

В настоящее время существует много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется, какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут более востребованные фирмы. Ниже описано, какой производитель лучше для кабеля NYM.

Кабельная продукция на катушках

HelukabelНемецкий завод, открывший свой филиал в России с 1998 года, отлично зарекомендовал себя на рынке за это время. В наличии имеется более 30000 маркоразмеров кабелей. Производитель доставляет продукцию в любую точку мира. Минимальная длина провода под заказ 100 метров.

LappKabel

Международная фирма, основанная еще в 60 годах прошлого века. Имеет более 100 зарубежных партнеров и филиалов, которые производят изделия для промышленности, атомных и нефтяных станций, осуществляют доставку продукции в короткие сроки по воздуху или железной дороге. Фабрика имеет множество наград и побед в конкурсах.

TKD Kabel

Одна из самых крупных кабельных фабрик в Европе. Изготавливает продукцию на новейшем оборудовании. В наличии имеется более 35000 видов маркоразмеров. Выпускает новые модели проводов, которые функционируют при максимально низких температурах, с защитой от грызунов или плесени. На территории завода расположен испытательный центр, так что перед тем, как попасть на прилавок, продукция проходит тщательный контроль.

Процесс изготовления

Кабель NYM отлично себя зарекомендовал при прокладке не только в промышленности, но и в повседневной жизни. Чтобы правильно выбрать изделие, рекомендуется ориентироваться на описание вышеприведенных фабрик.

Монтажный кабель

NYM, одно- или многожильный

Технические характеристики

Монтажный кабель NYM предназначен для проводки внутри зданий, доступен в одно- или многожильном исполнении с серой оболочкой из ПВХ. Подходит для использования в сухих, влажных или влажных помещениях и может быть установлен в, на или под штукатуркой, кирпичной кладкой или бетоном.

Не подходит для укладки в встряхиваемый, вибрирующий или сжатый бетон, для наружного использования только при защите от прямых солнечных лучей.LSZH (низкий уровень дыма, нулевой галоген) для повышения пожарной безопасности и экранированные (N) версии YM (St) могут быть доступны по запросу.

Строительство - Монтажный кабель NYM
одножильные или многопроволочные одножильные медные проводники
Изоляция жил из поливинилхлорида (ПВХ)
жилы, скрученные в несколько слоев с внутренней оболочкой
Наружная оболочка из специального ПВХ серого цвета (TM1)

Технические - Монтажный кабель NYM
Конструкция проводника: класс 1 (одножильный) или класс 2 (негибкий многопроволочный)
- см. Stranding / Resistance page
радиус изгиба: 6 x общий диаметр
номинальное напряжение: 300 В / 500 В рабочий, 2000 В тест
текущий рейтинг: см. Диаграмму NYM & (N) YM (St)
диапазон температур: от 0 ° C до + 70 ° C в рабочем состоянии
конструкция: в целом согласно VDE0250 T.204
огнестойкий: согласно EN 50265-2-1, IEC 60332-1
Идентификация сердечника: 2 жилы = цвет по VDE 0293 без заземления (зеленый / желтый)
3+ жилы = окрашены в соответствии с VDE 0293 с землей (включая количество жил)
- см. Цветовые коды на странице

Технические характеристики для печати доступны здесь: Монтажный кабель NYM, одно- или многожильный.

Для других силовых или проводных кабелей вернитесь на первую страницу PVC Power & General Wiring Cables .

Примечание: низкий уровень дыма, нулевой уровень галогенов / отсутствие галогенов (LSZH, LSOH, LSHF, OHLS) не следует путать с LSF (низкий уровень дыма и дыма), подробное объяснение приведено на нашей первой странице LSZH Control Flex.

Все размеры следует рассматривать как номинальные, а изображения используются только в иллюстративных целях. Хотя Central Cables Ltd приложила все разумные усилия для обеспечения ее точности, информация, содержащаяся в данном документе, может быть ошибочной или упущенной и может быть изменена без предварительного уведомления.Ни при каких обстоятельствах Central Cables Ltd не несет ответственности за любой ущерб, возникший в связи с описанной информацией.

Nvv (NYM) Многожильные кабели с ПВХ изоляцией и медным проводником

NVV (NYM) МНОГОЖИЛЬНЫЕ КАБЕЛИ ИЗ ПВХ С МЕДНЫМ ПРОВОДНИКОМ

Заявление

Во влажных местах, в открытых системах электропроводки. Нельзя использовать в подземных работах, можно использовать в системе домашней электропроводки.

Стандарт
VDE 0250

Технические данные

Допустимая рабочая температура.: 70 ° С

Максимальная температура короткого замыкания. : 160 ° С

Испытательное напряжение (AC): 2кВ-2,5 кВ

Темп. Установки. мин .: 5 ° C

Цвет внешней оболочки: Серый

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное сечение
Сечение

Тип

Общий диаметр
кабеля

Текущая пропускная способность
Емкость

Проводник постоянного тока
Сопротивление при (20
° C)

Нетто
Масса

Поставка
Длина

мм 2

мм

Воздух (А)

Земля (A)

Ом / км

кг / км

млн тонн

2 х 1. 5

NVV-NYM re

8,40

18,5

26

12.100

111,62

100

2 х 2,5

NVV-NYM re

9,60

25

34

7,410

153.39

100

2 х 4

NVV-NYM re

10,40

34

44

4,610

195,56

100

2 х 6

NVV-NYM re

11,40

43

56

3.080

252,11

100

2 х 10

NVV-NYM rm

14,80

60

75

1,830

424,80

100 или 1000

2 х 16

NVV-NYM rm

17. 20

80

98

1,150

611,14

100 или 1000

3 х 1,5

NVV-NYM re

8,90

18,5

26

12.100

132,07

100

3 х 2.5

NVV-NYM re

10,20

25

34

7,410

184,22

100

3 х 4

NVV-NYM re

11,10

34

44

4,610

240.74

100

3 х 6

NVV-NYM re

12,50

43

56

3,080

324,15

100

3 х 10

NVV-NYM rm

15,80

60

75

1. 830

529,32

100 или 1000

3 х 16

NVV-NYM rm

18,30

80

98

1,150

766,36

100 или 1000

4 х 1,5

NVV-NYM re

9.60

18,5

26

12.100

158,61

100

4 х 2,5

NVV-NYM re

11,10

25

34

7,410

225,40

100

4 х 4

NVV-NYM re

12.40

34

44

4,610

305,97

100

4 х 6

NVV-NYM re

13,70

43

56

3,080

405,43

100

4 х 10

NVV-NYM rm

17. 30

60

75

1,830

661,14

100 или 1000

4 х 16

NVV-NYM rm

20,10

80

98

1,150

964,80

100 или 1000

5 х 1.5

NVV-NYM re

10,40

18,5

26

12.100

189,51

100

5 х 2,5

NVV-NYM re

12,00

25

34

7,410

268.97

100

5 х 4

NVV-NYM re

13,50

34

44

4,610

370,19

100

5 х 6

NVV-NYM re

14,90

43

56

3. 080

490,95

100

5 х 10

NVV-NYM rm

18,90

60

75

1,830

804,98

100 или 1000

5 х 16

NVV-NYM rm

22.40

80

98

1,150

1,200,65

100 или 1000

Доставка и обслуживание
OEM принят, своевременная доставка с хорошим качеством гарантирована, всякий раз, когда у вас есть запрос или вопросы, пожалуйста, не стесняйтесь обращаться к нам в любое время. Вот наш сайт для справки: jytopcable

Кабель монтажный в ПВХ оболочке Nym-J 5x1.Кабель Nym крена 5mm² 100m серый для продажи - гибкий электрический кабель изготовление от китая (109

8).

Название бренда : JHY КАБЕЛЬ

Номер модели : Кабель БВВ

Сертификация: CCC / CE / CB / ISO

Место происхождения : ШЭНЬЧЖЕНЬ КИТАЙ

MOQ: 1000м

Цена : Оборотная

Условия оплаты : аккредитив, T / T, Western Union, MoneyGram

Возможность поставки : 1000 км / день

Срок поставки : 7 ~ 10 рабочих дней

Детали упаковки: 100 метров в рулоне или по желанию заказчика.

Дирижер: Однопроволочная или многопроволочная медь

Номер ядра: от 1 до 4 ядер

Номинальное поперечное сечение: от 0,75 мм2 до 630 мм2

Изоляция: ПВХ

Цвет : Красный, Зеленый, Желтый, Синий, Черный или другие

Номинальное напряжение : 300/500 В

Рабочая Температура : -15 ℃ -70 ℃

Стандарт: МЭК 60227, ГБ 5023

Заявление : Кабель домашней электропроводки. Кабель монтажный

Состав : Cu / PVC / PVC

Связаться сейчас

МОНТАЖНЫЙ КАБЕЛЬ NYM-J 7X1,5 - RS Components Indonesia

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС

2011/65 / EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

Хотя это ограничение юридически не применяется к компонентам, признается, что «соответствие» компонента актуально для многих клиентов.

RS определение соответствия RoHS:

  • Продукт не содержит веществ с ограниченным доступом в концентрациях и областях применения, запрещенных Директивой
  • , а что касается компонентов, продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки

Ограниченные вещества и максимально допустимые концентрации в однородном материале, по массе:

Вещество Концентрация
Свинец 0.1%
Меркурий 0,1%
PBB (полибромированные дифенилы) 0,1%
PBDE (полибромированные дифениловые эфиры) 0,1%
Шестивалентный хром 0,1%
Кадмий 0,01%
ДЭГФ (бис (2-этилгексл) фталат) 0,1%
BBP (Бензилбутилфталат) 0.1%
DBP (дибутилфталат) 0,1%
ДИБФ (диизобутилфталат) 0,1%

Поставщик элемента, указанного ниже, сообщил RS Components, что продукт «соответствует требованиям RoHS».

RS Components предприняла все разумные шаги для подтверждения этого утверждения. Информация относится только к продуктам, проданным на дату настоящего сертификата или после нее.

Соответствует

Подробная информация о продукте

Инвентарный номер RS 3877314
Описание продукта КАБЕЛЬ МОНТАЖНЫЙ NYM-J 7X1,5
Производитель / Марка Лаппи
Обозначение производителя 1600003

RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK

Распечатать этот сертификат

КАБЕЛЬ ЭЛЕКТРИСИНДО

NYM CU / PVC / PVC 300/500 V

Конструкция

  • Отожженный неизолированный медный проводник
  • Экструдированный ПВХ с изоляцией
  • Наружная оболочка из ПВХ, белый цвет
  • Огнестойкость: IEC-60332-1
  • Стандарт: IEC-60227-1: SNI 04-6629.4-2006


(другие характеристики доступны по запросу: луженый медный провод, огнестойкость согласно IEC 60332-кат. A / B / C, с низким содержанием дыма, без галогенов, термостойкий, маслостойкий, устойчивый к углеводородам, защита от термитов, защита от грызунов)

Заявка

Для постоянной установки в кабелепровод или проводки в сухом месте, внутри помещений

Строительные и электрические данные

активировать javascriptактивировать javascriptактивировать javascriptактивировать javascript
Количество ядер и ном.Площадь поперечного сечения Общий диаметр Вес кабеля Проводник Изоляция Индуктивность Токопроводящая способность при 30 o C Ток короткого замыкания при 1 секунде
Сопротивление постоянному току при 20 o C Сопротивление переменного тока при 70 o C Сопротивление изоляции при 20 o C
прибл. прибл. Макс. Макс. Мин. Макс. Макс.
(мм 2 ) (мм) (кг / км) (Ом / км) (Ом / км) (МОм / км) (мГн / км) (А) (кА)
2x1,5 9,5 138 12,1000 14,478 50 0,329 19 0,17
2x2.5 11,0 185 7,4100 8,886 50 0,318 25 0,29
2x4 12,0 243 4,6100 5,516 50 0,297 33 0,46
2х6 13,5 304 3.0800 3,685 50 0,281 44 0,69
2х10 17,0 487 1.8300 2,190 50 0,278 61 1,16
2х16 19,0 670 1,1500 1,376 40 0.255 82 1,84
2х25 23,0 984 0,7270 0,870 40 0,252 108 2,92
2х35 26,0 1333 0,5240 0,627 40 0,244 134 4.05
3x1,5 10,0 163 12,1000 14,478 50 0,329 19 0,17
3x2,5 11,5 218 7.4100 8,886 50 0,318 25 0,29
3x4 13,0 296 4,6100 5,516 50 0,297 33 0,46
3х6 14,5 386 3,0800 3,685 50 0.281 44 0,69
3х10 18,0 599 1.8300 2,190 50 0,278 61 1,16
3х16 20,5 854 1,1500 1,376 40 0,255 82 1.84
3х25 24,5 1262 0,7270 0,870 40 0,252 108 2,92
3х35 27,5 1684 0,5240 0,627 40 0,244 134 4,05
4x1.5 11,0 193 12,1000 14,478 50 0,329 19 0,17
4х2,5 12,5 262 7,4100 8,886 50 0,318 25 0,29
4x4 14,5 371 4.6100 5,516 50 0,297 33 0,46
4х6 16,0 483 3,0800 3,685 50 0,281 44 0,69
4x10 19,5 740 1.8300 2,190 50 0.278 61 1,16
4х16 22,5 1064 1,1500 1,376 40 0,255 82 1,84
4х25 27,5 1613 0,7270 0,870 40 0,252 108 2.92
4х35 30,0 2122 0,5240 0,627 40 0,244 134 4,05

NYM-J 6 ЖИЛЫЙ КАБЕЛЬ 1,5 ММ 50 М

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС

2011/65 / EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

Хотя это ограничение юридически не применяется к компонентам, признается, что «соответствие» компонента актуально для многих клиентов.

RS определение соответствия RoHS:

  • Продукт не содержит веществ с ограниченным доступом в концентрациях и областях применения, запрещенных Директивой
  • , а что касается компонентов, продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки

Ограниченные вещества и максимально допустимые концентрации в однородном материале, по массе:

Вещество Концентрация
Свинец 0.1%
Меркурий 0,1%
PBB (полибромированные дифенилы) 0,1%
PBDE (полибромированные дифениловые эфиры) 0,1%
Шестивалентный хром 0,1%
Кадмий 0,01%
ДЭГФ (бис (2-этилгексл) фталат) 0,1%
BBP (Бензилбутилфталат) 0.1%
DBP (дибутилфталат) 0,1%
ДИБФ (диизобутилфталат) 0,1%

Поставщик элемента, указанного ниже, сообщил RS Components, что продукт «соответствует требованиям RoHS».

RS Components предприняла все разумные шаги для подтверждения этого утверждения. Информация относится только к продуктам, проданным на дату настоящего сертификата или после нее.

Соответствует

Подробная информация о продукте

69
Инвентарный номер RS
Описание продукта NYM-J 6 CORE 1.КАБЕЛЬ 5ММ 50М
Производитель / Марка RS PRO

RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK

Распечатать этот сертификат

Китайский производитель кабелей, силовых кабелей, поставщик кабелей ABC

Горячие продукты

Видео

Цена FOB: 2–80 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-0,9 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.8-50 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-80 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.25-17 / Метр

Мин. Заказ: 2000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-25 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 1–100 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Силовой кабель и электрический кабель

Видео

Цена FOB: 0 долларов США.3-24 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-25 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-50 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 1–80 долларов США / Метр

Мин.Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 1–99 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.8-50 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Цена FOB: 0 долларов США.3-5 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-20 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3–100 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.1-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-30 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Рекомендации продавца

Видео

Цена FOB: 0 долларов США.3–18 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-30 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.5-5 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 1–99 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Цена FOB: 0 долларов США.5-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-50 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-0,9 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.5-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Популярные товары

Видео

Цена FOB: 0 долларов США.5-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3–100 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3–18 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Цена FOB: 1–99 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.3-10 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 1–100 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.2-0,9 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Видео

Цена FOB: 2–80 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 2–80 долларов США / Метр

Мин.Заказ: 500 метров

Связаться сейчас

Цена FOB: 0 долларов США.5-99 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 0 долларов США.15–11 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 0 долларов США.8-50 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Профиль компании

{{util.каждый (imageUrls, function (imageUrl) {}} {{})}} {{если (imageUrls.length> 1) {}} {{}}}
Тип бизнеса: Производитель / Завод и торговая компания
Основные продукты: Кабели
Количество работников: 129
Год основания: 2010-08-30
Сертификация системы менеджмента: ISO9001: 2015, ISO14001: 2015, ISO 45001: 2018
Среднее время выполнения: Время выполнения заказа в пиковый сезон: один месяц
Время выполнения заказа в межсезонье: один месяц
Информация с пометкой "" проверена BV

Компания Jiangsu Jinling Special Cable Co., Ltd. была основана в 1998 году. Это комплексное кабельное предприятие, объединяющее исследования, разработки, производство, продажу и обслуживание. Компания расположена в Нанкине, провинция Цзянсу, в промышленной зоне концентрации, с удобным транспортным сообщением. Зарегистрированный товарный знак компании - "Yong Heng", который занимает площадь 30000 квадратных метров, площадь застройки 80 000 квадратных метров и годовую производственную мощность 190 миллионов долларов США. У компании 159 ...

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
