Кабель по нагрузке таблица: Таблица зависимости сечения кабеля от тока (мощности).

расчет и подбор сечения жилы провода

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Содержание

• 1 Для чего нужен расчет сечения кабеля
• 2 Выбираем по мощности
• 3 Как рассчитать по току
• 4 Расчет сечения кабеля по мощности и длине
• 5 Открытая и закрытая прокладка проводов

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

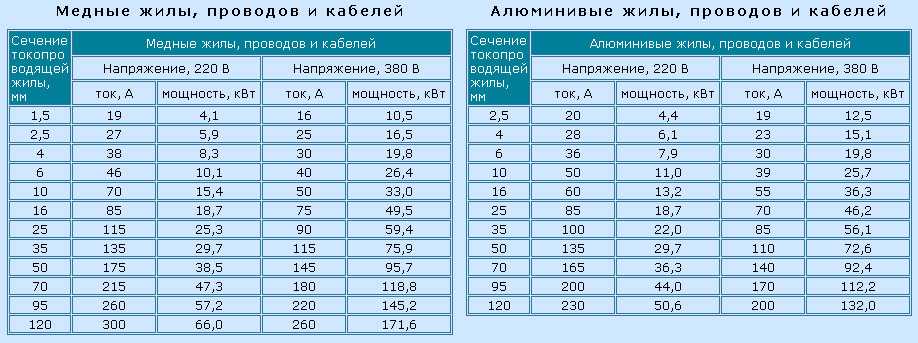

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75. 9
50	175	38.5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Сечение токопроводящей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

• высокая прочность;
• упругость;
• стойкость к окислению;
• электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
		двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

Смотрите это видео на YouTube

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

1. Длина провода, единица измерения — м. При её увеличении растут потери.
2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
2. С помощью таблиц ПУЭ определяют сечение провода по току.
3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
4. Находим падение напряжения из соотношения: ΔU=I*R.
5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

• закрытая;
• открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Похожие статьи:

Сечение проводов по мощности таблица. Расчет сечения кабеля — примеры расчета, таблицы, калькулятор.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Расчёт сечения кабеля по мощности и длине

Для того чтобы правильно подобрать кабель, в первую очередь необходимо знать его сечение. Наш онлайн калькулятор расчета сечения кабеля по длине и мощности поможет рассчитать сечение кабеля, необходимое для безопасной эксплуатации электропроводки. Кабель с верно выбранным сечением избежит перегревов, коротких замыканий и выхода из строя электротехники.

По какой формуле производится расчет сечения

При проработке алгоритмов:

Площадь кабеля считается по длине и допустимой мощности. Для этого используется формула I = P : U x (COSф), где P — мощность, U — напряжение, а COSф — коэффициент. Если работа производится с бытовой электросетью, то коэффициент обозначается единицей. В случае прокладки промышленной коммуникации, он рассчитывается в виде отношения активной мощности к полной.

• Сечение по току берется из данных ПУЭ.
• Сопротивление кабеля считается по формуле Ro = (P x I):S, где P — сопротивление, I — длина, S — поперечная площадь сечения. Однако нужно учитывать, что ток перемещается в обе стороны, поэтому сопротивление фактически будет равно R = Ro x 2.
• Падение напряжения учитывается в формуле △U = I x R.
• Падения напряжение в процентном отношении отображено в формуле △U ÷ U.

Если вы хотите посчитать все сами, на помощь придут справочный материал или онлайн-калькуляторы, которые доступны на интернет-ресурсах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Допустимый длительный ток для проводов с медными жилами.

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой либо резиновой оболочке, бронированных и небронированных.

Сечение токопроводящей жилы, мм	Ток, А, для проводов и кабелей
Одножильных	Двухжильных	Трехжильных
При прокладке
В воздухе	В воздухе	В земле	В воздухе	В земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
14	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Сечение токопроводящей жилы, мм	Ток, А, для проводов и кабелей
Одножильных	Двухжильных	Трехжильных
При прокладке
В воздухе	В воздухе	В земле	В воздухе	В земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

Примечание.  Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А

Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Источники

• https://first-apartment.ru/sechenie-provoda.html
• https://kabel-s.ru/info/calc-kabel-sechenie/
• https://Stroylandiya.ru/blog/raschet-secheniya-kabelya-po-moshchnosti-i-toku/
• https://systemlines.ru/tekhnicheskie-i-vspomogatelnye-materialy/tablitsa-zavisimosti-secheniya-kabelya-ot-toka-moshhnosti/
• https://220-help.su/cable-sechenie/
• https://www.calc.ru/Secheniye-Kabelya.html
• https://stroychik.ru/elektrika/vybor-secheniya-kabelya
• https://howelektrik. ru/elektrooborudovanie/provodka/kabeli-i-provoda/raschet-secheniya-kabelya-po-nagruzke-tablicza-dopustimyh-nagruzok-foto-video-urok-kak-rasschitat-neobhodimoe-sechenie-kabelya.html



Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Таблица размеров кабелей и номинальных токов

• Информация о товаре
• Техническая информация

Не можете найти то, что вам нужно? Спросите нашу дружную команду по продажам, которая будет более чем рада помочь.

Свяжитесь с нами

Поперечное сечение (мм 2)	Approximate Overall Diameter (mm)	Current Rating
		Single Phase (Amps)	Three Phase (Amps)
1. 5	2.9	17.5	15.5
2.5	3.53	24	21
4.0	4.4	32	28
6.0	4.68	41	36
10	5.98	57	50
16	6.95	76	68
25	8. 7	101	89
35	10.08	125	110
50	11.8	151	134
70	13.5	192	171
95	15.7	232	207
120	17,4	296	239
150	19. 3	19.3
19.3
19.3
19.3
.0018 300	262
185	21.5	341	296
240	24.6	400	346
300	27.9	458	394
400	30.8	546	467
500	33. 8	626	533
630	37.6	720	611

* Данная таблица предназначена только для справки. Чтобы узнать истинные значения, обратитесь к спецификациям поставщиков кабелей.

Планируете крупный проект или хотите стать постоянным клиентом?
Сообщите нам продукт или продукты, которые вам нужны, а также количество, и мы свяжемся с вами по лучшей цене.

Имя

Электронная почта

Требуемые продукты

Телефон

Предпочтительный способ связи Телефон Электронная почта

Сообщение

Более трех токонесущих проводников

Свяжитесь с отделом продаж

Попробуйте бесплатно

// СНИМОК КОДА

Национальный электротехнический кодекс Иллинойса 2020 г. ) Поправочные коэффициенты > (1) Более трех токонесущих проводников

Перейти к полной главе кода

Схемы кодов повышения

Связанные разделы кода

(1) Методы и материалы проводки, более трех токонесущих проводников

для поправочных коэффициентов для больше , чем три токовые — несущие 3 проводника с разнонаправленными кабелями или кабелем . Информационное примечание № 2: см. …

Национальный электротехнический кодекс штата Иллинойс 2020 > 3 Методы и материалы проводки > 310 проводников для общей проводки > 310.15 Таблицы токовой нагрузки >

(C) Поправочные коэффициенты > (1) Более трех токонесущих Проводники

(3) Методы и материалы проводки, поправочные коэффициенты

Больше , чем Три Ток — Несущий Проводники . Если количество текущих — несущих проводников в кабелепроводе или кабеле превышает три , или если одиночные . .. > 310.15 Токи для проводников с номиналом 0–2000 В > (B) Таблицы > (3) Поправочные коэффициенты

(b) Специальные занятия, проводник Ampacity

Факторы таблицы 520,44 (C) ( 3 ) (A) применяются для Подробнее , чем Три —. переносной кабель, распределение нагрузки должно составлять 50 процентов …

Национальный электротехнический кодекс штата Иллинойс 2017 г. > 5 специальных помещений > 520 Театры, зрительные залы кино- и телестудий, концертные площадки и аналогичные места >

520.68 Проводники для портативных устройств > (B) Сила тока проводника

(b) Специальные занятия, проводник Ampacity

Коэффициенты таблицы 520,44 (C) ( 3 ) применяются для больше , чем Three Current — . , разнесение нагрузки должно составлять 50 процентов …

Национальный электротехнический кодекс штата Иллинойс 2020 > 5 специальных помещений > 520 Театры, зрительные залы кино- и телестудий, концертные площадки и аналогичные места > 520.
