Кабель по ТУ и ГОСТ: в чем разница? Не дайте себя обмануть

Вы покупаете кабель для проводки с заявленным сечением 4 мм², а по факту получаете кабель с сечением жил меньше 3 мм². Почему кабели, выполненные по ТУ и ГОСТ, могут отличаться по сечению, а также составу и толщине изоляции? Разбираемся в отличиях нормативных документов, чтобы вы могли купить качественный кабель.

Разница между ГОСТ и ТУ

ТУ — это технические условия, установленные заводом производителем на определенную продукцию. По сути любой кабель будет иметь ТУ и изготавливаться на его основании. Завод сам устанавливает, какое сечение будет у токопроводящей жилы, а также состав и толщину изоляции. Таким образом ТУ на кабель ВВГ 2х2,5 мм² одного завода может отличаться от ТУ на такой же точно ВВГ 2х2,5 мм² другого завода.

ГОСТ — это государственный стандарт, который есть для каждой продукции, в том числе для проводов. И чтобы пройти сертификацию у государства, изделие должно согласовываться с требованиями государственного стандарта. Можно сказать, что абсолютно все кабели изготавливаются по ТУ, но далеко не все эти провода имеют сертификацию ГОСТ. Именно поэтому в продаже вы можете встретить провода, изготовленные только по ТУ и провода, у которых технические условия соответствуют ГОСТ.

Но почему провод, изготовленный по государственному стандарту может иметь фактическое сечение жил меньше, чем заявлено в паспорте товара? Ответ содержится в ГОСТ 22483-77 в п.1.4а:

«Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.»

На практике получается следующее: если производитель сумел получить нужное сопротивление токоведущей жилы при меньшем сечении, чем указано в ГОСТ, то государство сертифицирует этот кабель, и он будет считаться изготовленным по государственному стандарту. По факту же мы можем получить сечение 2,3 мм² при заявленных 2,5 мм². Также может отличаться толщина наружной и внутренней изоляции. Чего-то слишком страшного в этом нет, но такие вероятные отличия стоит учитывать. Ярко отличия между ТУ и ГОСТ одного проводника можно увидеть на иллюстрации ниже.

Другое дело, если провод изготовлен исключительно по ТУ и не сертифицирован по ГОСТ – здесь вы можете получить явно не то, что ожидаете. Чего стоит один только провод ПУНП, изготавливаемый по ТУ 16.К13-020-93 (запрещен в 2007 году), согласно которому допускается отклонение в сечении провода до 30% от ГОСТ 22483-77. По сути вы можете купить изделие сечением 4 мм², а получить 2,9 мм².

Что такое ЕАС и лучше ли он ГОСТа?

ЕАС — это знак обращения, обозначающий, что товар (в нашем случае кабель) согласуется с требованиями Таможенного Кодекса Евразийского Экономического союза. По сути это значит, что кабельная продукция прошла всю сертификацию, в которую включается проверка на соответствие всем распространенным стандартам, в том числе и ГОСТ. Знак ЕАС высоко ценится на международном рынке, поэтому не всякая кабельная продукция получает этот знак.

Можно сказать, что каждый провод, маркированный ЕАС согласуется с требованиями ГОСТ, но не каждый провод, изготовленный по ГОСТ будет сертифицирован ЕАС. Поэтому при покупке кабеля у соответствующего производителя нужно смотреть на эту сертификацию. Лучше всего приобретать кабель со знаком ЕАС, если его нет, тогда проверяйте соответствие ГОСТ. Продукцию, изготовленную исключительно по ТУ, лучше не брать, так как она мало заслуживает доверия.

Среди наиболее заслуживающих доверия производителей кабельной продукции в России хотим отметить такие:

• Севкабель.
• Камкабель.
• Электрокабель Кольчугинский завод.
• Конкорд.
• Алюр.

Эти производители получают маркировку ЕАС на свою продукцию, поэтому она заслуживает доверия. Ее можно легко приобрести во многих интернет-магазинах.

Читайте также:

• Теплый пол: сколько он «съест» электричества и как экономить?
• Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор.

В чем различие между ГОСТ и ТУ кабелем?

Выбирая кабель для домашней электроктропроводки люди сталкиваются с большим разнообразием их типов. Опираться при выборе стоит на простое правило: приобретайте жесткий, многопроволочный провод — обычно это разновидности ВВГ или NYM. Второй вопрос, который волнует многих, что лучше: кабель ГОСТ или ТУ, как их отличить?

Чем отличаются нормативы ГОСТ от ТУ?

При прокладке проводки в квартире или другом помещении, на первом месте должна стоять пожаробезопасность. Исходя из этого все элементы электросети в здании должны иметь низкий риск воспламенения и высокое качество.

Задаваясь вопросом о том, что же лучше госстандарт или технические условия нужно знать: любой производитель выпускает электрокабельную продукцию по ТУ. Связано это с тем, что в нашей стране нет жестких условий или рамок на обязательное использование ГОСТ при изготовлении любых электропроводов.

Завод-изготовитель сам устанавливает стандарт, по которому будет работать – это и есть ТУ. Решается, какая будет изоляция, сечение провода, количество медных проводков в жиле и прочие моменты.

Может соответствовать ГОСТу, т.е. технические условия полностью его копируют, а может и отличаться от принятых нормативов. Сечение жилы несколько занижено от указанного на маркировке, изоляция имеет нестандартные цвета фазы и нулевого провода и так далее.

Надо понимать, что технические условия – это личный стандарт завода именно потому все имеющиеся кабели, которые можно купить на рынке или в магазине будут произведены согласно ТУ и никак иначе. Ответственная компания, заботящаяся о деловой репутации, не станет нарушать технический регламент производства.

Можно ли купить на рынке кабель ГОСТ?

Строго по ГОСТу выпускается небольшое количество кабельной и проводниковой продукции. Для всех остальных стандарты стоят общие исходя из которых производитель сам формирует техусловия изготовления. Потому на рынке приобрести его по ГОСТ можно, но определенных марок, например «Силовой кабель с бумажной изоляцией» ГОСТ 18410-73 и несколько других видов проводов.

Все остальное будет произведено по ТУ завода-изготовителя.

Почему даже в ГОСТ кабеле допускается сечение меньше заявленного?

Один из частых вопросов, который задают, в том числе, опытные электрики: «Я купил провода, промаркированные 2,5, а сечение при замере оказалось меньше указанного – допустимо ли подобное отклонение?».

Как уже было сказано выше: заводы производят большое количество продукции согласно техническим условиям, разработанным на основе тех или иных ГОСТов.

Для проверки соблюдения нормативов, принятых государством относительно электрических кабелей, должен быть соблюден один момент: сопротивление, измеряемое при определённых условиях внешней среды, конкретной длине самой жилы, должно полностью соответствовать техническому регламенту.

Именно потому не важен диаметр провода, сечение, прочие параметры: есть соответствие вышеуказанному пункту стандарта – отлично, значит продукция пройдет сертификацию.

Реальное сечение жилы провода может отличатся от указанного в маркировке или сопроводительных документах.

Некоторые покупатели самостоятельно проверяют сопротивление жилы, убеждаясь на практике — цифры полностью соответствуют стандартам у всех ведущих производителей кабельно-проводниковой продукции.

Что значит EAC в маркировке кабеля?

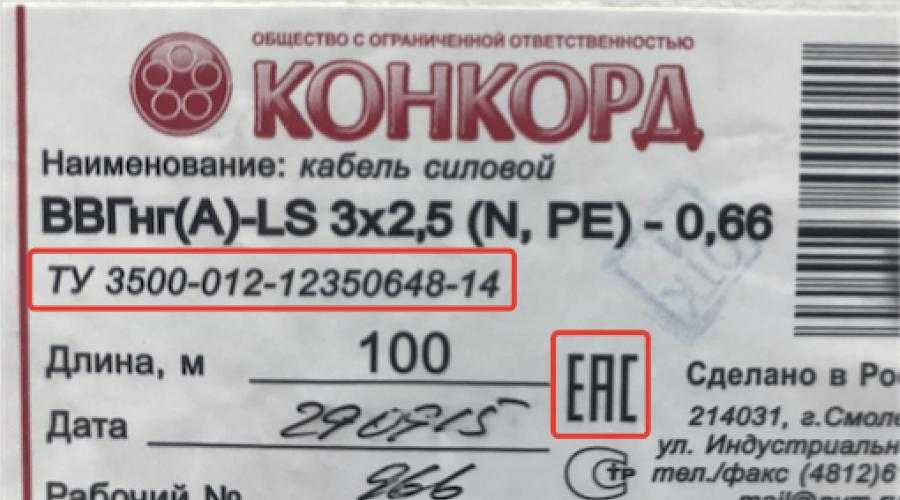

Помимо указанного номера ТУ, наименования завода, марки электропровода можно встретить еще аббревиатуру ЕАС в маркировке. Не все в курсе, что она означает, часто не обращают на эти буквы внимание. На самом деле, если кабель промаркирован ЕАС – то он действительно хороший. Такая продукция прошла проверку Таможенным Союзом ЕврАзеС (Евразийское соответствие) и полностью соответствует различным ГОСТам, значит является безопасной для покупателя и высококачественной.

Маркировка может быть выполнена на латинице или кириллическим шрифтом. На экспортной кабельно-проводниковой продукции она должна стоять в обязательном порядке.

Проверка на Евразийское соответствие может проводиться только в профильных лабораториях, где после определенных исследований предоставленного образца выдается заключение о соответствии продукта принятому регламенту.

Как отличить кабель по ГОСТ или по ТУ?

Выше уже говорилось: кабелей именно по ГОСТу изготавливается довольно мало. Все остальные идут по ТУ, которые устанавливает сам производитель.

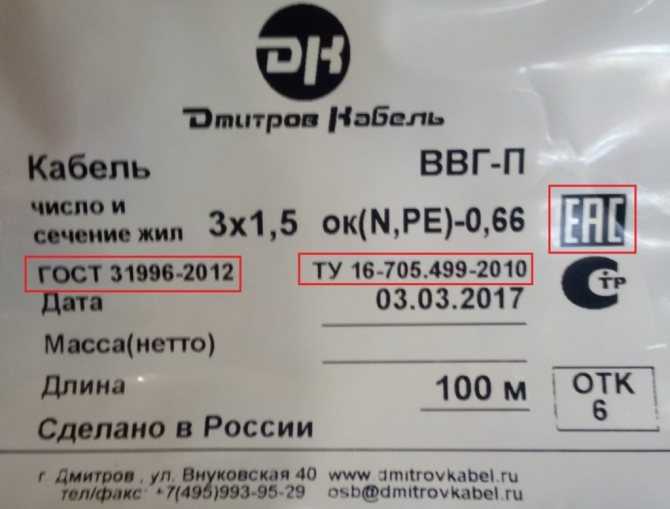

Перед покупкой посмотрите на маркировку. Она довольно длинная и состоит из марки кабеля, его технических параметров, прописан изготовитель, номер ТУ и ГОСТ (если пройдена сертификация), может быть добавлена аббревиатура ЕАС.

Пример:

ВВГнг- (А)LS-П 3*2.5 ок(N,PE)- 0,66 Энергокабель ТУ 16-705. 499–2010, ГОСТ 31996-2012 2019 ЕАС

Есть два проверенных ТУ, которые соответствуют указанному в данной маркировке ГОСТу:

• ТУ 16-705.499–2010;

• ТУ 16.К71-310-2001.

Если они прописаны, то можно не опасаться за качество приобретаемой продукции. Эти техусловия подходят под государственный стандарт: «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ» ГОСТ 31996-2012.

Многие специалисты советуют обращать в первую очередь внимание на знак ЕАС, который 100% подтверждает соответствие приобретаемого продукта государственному стандарту.

Не стоит совершать покупку, если на указан лишь тип провода, обозначение должно быть максимально полным, четким, не смазанными и легко читаемым.

Исходя из всего сказанного можно выделить ключевые моменты:

• вся кабельная продукция производится по ТУ, и условия могут соответствовать ГОСТу или нет;

• строго по ГОСТу выпускается небольшое количество электрокабелей;

• хороший кабель, «гостовский», будет промаркирован аббревиатурой ЕАС — он прошел техстандарт, установленный Таможенным союзом;

• нужно знать, какие номера ТУ соответствуют принятому ГОСТу и совершать покупку исходя из данной информации.

в чем разница и что лучше выбрать

С необходимостью выбора кабельной продукции, обладающей требуемыми свойствами, сталкиваются специалисты проектных организаций, работники энергослужб предприятий, обслуживающих промышленные электроустановки, а также владельцы частных домов и квартир при проведении электромонтажных работ. Для предварительной оценки качества продукции сначала необходимо ознакомиться с сертификатами, подтверждающими соответствие характеристик кабеля тому или иному стандарту, а также понять, в чем между ними разница. Такая информация должна присутствовать на сайте производителя. Далее мы расскажем, что такое кабель ГОСТ и ТУ, а также какой вариант лучше выбрать для домашней электропроводки.

• Какая разница?
• Что лучше выбрать?

Какая разница?

Нормативным документом, содержащим перечень технических требований к любой продукции (в частности, к электропроводной и кабельной продукции), может быть ГОСТ (государственный стандарт) или ТУ (технические условия). Чем отличаются эти документы и что лучше выбрать?

Государственный стандарт (ГОСТ) разрабатывается государственными органами и в настоящее время утверждается Межгосударственным советом по стандартизации, метрологии и сертификации. Предметом государственной стандартизации обычно является продукция межотраслевого назначения. Технические условия (ТУ) создаются производителем и утверждаются министерством соответствующей отрасли.

Расцвет стандартизации производства пришелся на советский период, когда все предприятия были государственными. Любая продукция должна была соответствовать стандарту. Во главе иерархии стояли государственные стандарты (ГОСТ), ниже рангом стояли отраслевые стандарты (ОСТ), самыми молодыми в этой структуре были технические условия (ТУ). С распадом СССР и появлением большого количества частных производителей кабеля рухнула старая система контроля качества.

Сертификация любой продукции (в том числе и проволоки) на соответствие ГОСТу является затратным мероприятием и требует соблюдения ряда бюрократических процедур. Разумеется, все расходы, понесенные в этом случае, входят в стоимость кабеля. Отличие процедуры сертификации по техническим условиям в том, что она намного проще и дешевле, что выгодно для производителя. С одной стороны, можно предположить, что кабель, сертифицированный по ТУ, должен быть дешевле кабеля по ГОСТу. Но отличие заключается в том, что технические характеристики составляет производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбирать кабель, сертифицированный по ГОСТу, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в текущих условиях наличие государственный сертификат, к сожалению, не гарантирует высокое качество продукции.

Стандартизация получила новый импульс после создания Таможенного союза, с созданием которого появился технический регламент «О безопасности низковольтного оборудования». В соответствии с этим документом в настоящее время вся кабельная продукция подлежит сертификации на соответствие ГОСТ. Это касается производителей всех форм собственности стран-членов ЕАЭС.

Что лучше выбрать?

С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какой нормативный документ (стандарт или технические условия) соответствует его техническим параметрам. Выделим наиболее важные моменты этого процесса:

• Перед покупкой токопроводящего изделия необходимо получить информацию о его производителе;
• на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТу или ТУ;
• запросить сертификат соответствия у продавца товара;
• лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет этикетки завода-изготовителя;

По этим несложным действиям можно легко отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем было выпущено данное руководство, от покупки лучше воздержаться. В крайнем случае можно сделать следующее:

1. Визуально оцените состояние изоляции проводов. При наличии следов длительного хранения, особенно на солнце, что лучше всего определяется наличием фрагментарных изменений цвета и фактуры утеплителя (например, местами он стал шероховатым и посветлевшим), категорически не рекомендуется купить кабель.
2. После изгиба кабеля осмотрите изгиб на наличие микротрещин, которые могут возникнуть на некачественно просушенной оболочке.
3. Измерить диаметр токоведущей жилы. Для этого можно использовать штангенциркуль. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряют диаметр одной проволоки, вычисляют сечение и умножают на количество жил в жиле. Подробнее о том, как определить сечение кабеля, мы рассказали в отдельной статье.

Также рекомендуем посмотреть полезное видео по теме:

Проверка секции

NYM и ВВГ-П

Вот и все, что я хотел вам рассказать по данному вопросу. Надеемся, что теперь вы знаете, что такое кабель ГОСТ и ТУ, в чем разница между двумя стандартами изготовления и что лучше выбрать!

Проверка секции

NYM и ВВГ-П



Опубликовано: 27.07.2017 Обновлено: 27.07.2017 1 Комментарий

Чем отличается провод от кабеля и шнура: фото, ГОСТ, видео

Нередки случаи, когда ВВГ называют проводом, а ПУНП — кабелем, хотя на самом деле все наоборот. Различия в наименованиях проводников описаны в ГОСТ 15845-80, кроме того, существует конструктивная разница между электротехническими изделиями, о которой знают большинство опытных электриков. Итак, разберемся, чем провод отличается от кабеля и шнура.

Для начала обратимся к приведенному выше ГОСТу 15845-80, в котором четко указано, что провод состоит из одной или нескольких проволок, скрученных между собой (или вместо жильных жил). Защитная оболочка может присутствовать поверх токоведущей части, а может и не быть, как показано на фото:

В свою очередь конструкция кабеля представляет собой одну или несколько жил в защитной оболочке, которые дополнительно покрыты еще одним слоем изоляции. Он тоже может быть бронированным, а его единственный аналог — нет, что является вторым отличием проводников.

Понять, где кабель, а где провод, также позволит цифровая и буквенная маркировка. Узнать больше о расшифровке маркировки проводников Вы можете из нашей статьи!

Исходя из этого, приводим третий, один из основных показателей, который достаточно наглядно поясняет, чем кабель отличается от провода — условия эксплуатации. Поскольку провод не имеет дополнительной брони и второго слоя изоляции, его недопустимо использовать под водой, в земле и в других условиях, где возможны механические повреждения, в результате которых произойдет авария.

Еще один важный момент, подтверждающий вышеизложенное, согласно ПУЭ, прокладка электропровода допускается исключительно внутри электрораспределительных устройств. За пределами ЕСВ необходимо использовать шинную и кабельную продукцию.

Ну и последнее, 5-е отличие — срок службы. Благодаря тому, что кабель имеет двойную изоляцию, срок его службы может достигать 30 лет. При этом одна скорлупа служит не более 15 лет.

Также есть мнение, что провода выдерживают максимум 1 кВ, при этом кабели могут быть высоковольтными, рассчитанными на большее напряжение. Мы не нашли подтверждения этому аргументу, поэтому не считаем его достоверным!

Кстати, отличие рассматриваемых изделий от шнура в том, что последний более гибкий и эластичный. Это позволяет соединять его с передвижными электроприборами и установками. В свою очередь, первые два типа проводника чаще используются при стационарной прокладке!
