Провод ПВ3 35 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Провода установочные → Провод ПВ3

ГОСТ 6323-79

ПВ3 10

ПВ3 2,5

ПВ3 35

Расшифровка

провод
изоляция из ПВХ пластиката
3 класс гибкости провода
номинальное сечение жилы 35 мм²

Конструкция

1. Одна многопроволочная медная токопроводящая жила номинальным сечением 35 мм², соответствующая 3 классу по ГОСТ 22483-2012.

2. Одно- или двухслойная изоляция из ПВХ пластиката суммарной номинальной толщиной 1,2 мм.

Технические характеристики

Номинальное переменное напряжение	450/750 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Испытательное переменное напряжение	2500 В частотой 50 Гц
Время выдержки при испытании	15 мин
Длительно допустимая токовая нагрузка	170 А
Сопротивление изоляции при 20 °С	не менее 1 МОм·км
Сопротивление изоляции при 70 °С	не менее 0,0038 МОм·км
Строительная длина	не менее 100 м
Маломеры в партии	не более 20% кусками от 20 м
Допустимая температура нагрева жил	70 °C
Минимальный радиус изгиба	5 наружных диаметров
Диапазон рабочих температур	−50. ..+70 °C
Срок службы	не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	378,0 кг/км
Наружный диаметр	12,5 мм
Минимальный барабан	№ 8 — 265 м № 8а — 460 м № 10 — 1030 м № 12 — 1660 м № 14 — 3210 м № 14а — 1760 м
Макс. длина в бухте	132 м
Калькулятор массы	км → 0 кг

Купить из наличия

ПВ3 35	Самара	7,085	км
ПВ3 35	Тюмень	2,193	км
ПВ3 35	Пермь	1,730	км
ПВ3 35	Красноярск	1,513	км
ПВ3 35	Москва	1,194	км
показать ещё 10 ↓
ПВ3 35	Волгоград	1,038	км
ПВ3 35	Екатеринбург	0,425	км
ПВ3 35	Санкт-Петербург	0,413	км
ПВ3 35	Павлодар	0,361	км
ПВ3 35	Хабаровск	0,081	км
ПВ3 35	Караганда	0,062	км
ПВ3 35	Ижевск	0,060	км
ПВ3 35	Челябинск	0,040	км
ПВ3 35	Краснодар	0,005	км
ПВ3 35	Омск	0,004	км

Посмотреть поставщиков

Производители

ТОО «K.

AZ TEL», Шымкент

ООО «Кабельный завод «Алюр», Великие Луки

ОАО «Беларускабель», Мозырь

ТОО «КазЭлектроМаш», Семипалатинск

АО «Казэнергокабель», Павлодар

показать ещё 8 ↓

ООО «Камский кабель», Пермь

ООО «ККФ», Красноярск

ООО «Рыбинсккабель», Рыбинск

АО «Самарская кабельная компания», Самара

ООО «Сарансккабель», Саранск

ОАО «Щучинский завод «Автопровод», Щучин

ООО «Энергокомплект МФ», Домодедово

ТОО «Юг-ЭлектроКомплект», Алматы

Цены из заявок

Уже 30 дней нет предложений на ПВ3 35.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для ПВ3 35. Попробуйте подобрать муфту по характеристикам.

Технические характеристики и расшифровка ПВ3-кабелей

Содержание

1 Конструкция и описание провода ПВ 3
2 Монтаж и эксплуатация провода ПВ 3
3 Технические характеристики ПВ 3
- 3.
  1 Радиус изгиба
- 3.2 Допустимое растяжение ПВХ оболочки
- 3.3 Температурный диапазон эксплуатации
- 3.4 Пиковый нагрев
- 3.5 Стойкость ПВХ оболочки к механическим воздействиям
- 3.6 Проводимость жилы
4 Упаковка провода
5 Маркировка
6 Условия хранения
7 Массогабаритные параметры провода ПВ 3
8 Токовая нагрузка провода
9 Контроль качества провода ПВ 3
- 9.1 Визуальный
- 9.2 Электроизмерительный
10 Как правильно выбрать провод ПВ 3
11 Видео

Провод ПВ 3 можно встретить практически везде, где есть проводка различных электрических сетей, как гражданского, так и промышленного назначения. Кабель с набором простых технических характеристик выпускается предприятиями электротехнической промышленности широким разнообразием размеров сечений проводных жил. Он обладает такими качествами, как повышенная гибкость, стойкость к механическим деформациям.

Провод ПВ 3

Конструкция и описание провода ПВ 3

Кабель ПВ 3 представляет собой многопроволочный одножильный проводник из меди, покрытый слоем виниловой оболочки (ПВХ). Изоляция, окрашенная в различные цвета, является своеобразной маркировкой изделия. Например, электротехники используют провода жёлто-зелёной окраски для монтажа заземления. Синие ПВ 3 в электроустановках означают нулевые линии.

При зачистке конца кабеля винил легко отделяется от жилы. Если этого не происходит, то, значит, кабель получился некачественный в результате нарушения технологии изготовления. Количество проводков определённого сечения влияет на изгибаемость проводника. Каждому проводному изделию присваивают определённый класс по гибкости. Соответственно, кабелю ПВ 3 присвоен 3-й класс гибкости.

Расшифровка аббревиатуры наименования ПВ 3:

П – провод;
В – ПВХ оболочка;
3 – степень гибкости.

Важно! Токоведущая часть ПВ 3 состоит из скрученных между собой проводков. Таких проволочек должно быть не меньше семи.

Конструкция ПВ 3

Монтаж и эксплуатация провода ПВ 3

Сопротивление медного провода

Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.

Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.

Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.

Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.

Технические характеристики ПВ 3

Переполюсовка

Технические характеристики провода ПВ 3 отражают механические и электрические свойства ПУГВ.

Сечения ПВ 3

Радиус изгиба

Он определяет максимально допустимую величину угловой деформации, при которой кабель сохраняет свои технические параметры. Для ПВ 3 предельный радиус равен 5 диаметрам жилы проводника.

Допустимое растяжение ПВХ оболочки

ГОСТом допускается удлинение изоляционного слоя до 50% от первоначальной длины. Возможность изменения геометрических параметров в таких пределах позволяет укладывать кабель с многочисленными изгибами.

Температурный диапазон эксплуатации

Допустимый температурный режим в диапазоне от -500С до +700С позволяет использовать ПУГВ, как в холодильном оборудовании, так и установках с сильным нагревом.

Пиковый нагрев

Данная характеристика ПВ 3 отражает сохранение эксплуатационных качеств ПВ 3 при кратковременном перегреве провода до +1500С в аварийных ситуациях. При этом ПВХ оболочка не теряет своих диэлектрических и механических свойств.

Стойкость ПВХ оболочки к механическим воздействиям

Параметр важен при прокладке линий связи, подключении акустической аппаратуры и оборудования с сильной вибрацией.

Проводимость жилы

Параметр зависит от степени нагрева медного проводника. Величина сопротивления указывается изготовителем для каждой марки ПУГВ отдельно.

Упаковка провода

Для чего нужен конденсатор

Провода ПВ 3 поставляются заказчикам в бухтах или на барабанах. Их размеры не регламентируются. Обязательно должен соблюдаться размер шейки барабана, диаметр которой не может быть меньше десяти толщин провода. Минимальная длина ПВ 3 в одной упаковке не должна быть меньше, чем 100 метров.

Упаковка кабеля ПВ 3

Маркировка

ПУГВ маркируются производителем нанесением обозначений на ПВХ оболочку беспрерывной цепочкой. Это делается для того, чтобы минимальный отрезок провода длиной до 1 метра был с полноценным обозначением марки изделия.

Маркировку наносят методом глубокой печати или горячей штамповкой.

Расстояние между повторяющимися обозначениями марки не должно превышать 500 мм. Маркируют ПУГВ с сечением жил до 6 мм2 цветными полосками или чёрточками на ПВХ изоляции.

Цветовая маркировка

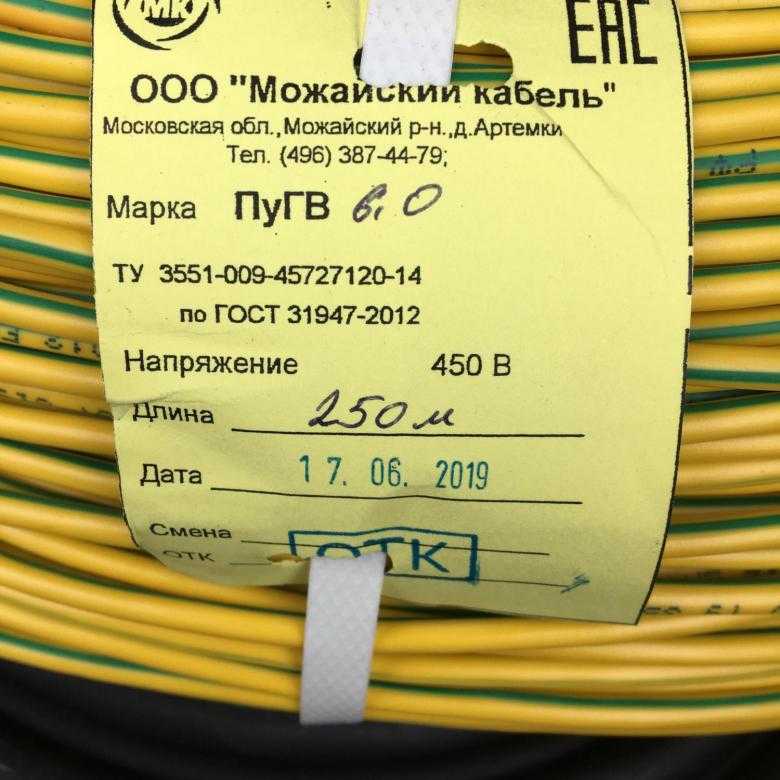

К торцу барабана или самой бухте производитель крепит табличку (ярлык) с перечнем следующих данных:

товарный знак предприятия, выпускающего проводную продукцию;
марку изделия с указанием количества проводников в жиле и их сечением;
длины в метрах;
вес брутто и нетто, кг;
месяц и год изготовления;
ГОСТ;
отметку ОТК и знак соответствия в сертификате;
в ярлыке барабана указывают количество кабелей, их длину в метрах, надписи чередуются, разделённые знаком «+», начиная с верхней намотки.

Обратите внимание! Провод ПВ 3 последнее время маркируют буквами ПУГВ. Аббревиатура означает, что это провод установочный, гибкий с виниловой оболочкой.

Отчего возникла двойственность названия провода? Ответ довольно прост. Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ.

Условия хранения

Продукцию в бухтах или барабанах хранят в закрытых складах. Они должны постоянно проветриваться. В помещениях должен поддерживаться умеренный уровень влажности. Срок хранения проводной продукции ограничен 5-ю годами со дня изготовления. От долгого лежания ПВХ изоляция обретает память своей геометрической формы. Виниловая изоляция просроченного кабеля может потерять свои пластичные свойства во время монтажа и порваться.

Массогабаритные параметры провода ПВ 3

Данный параметр выражает вес одного километра кабельной продукции в килограммах. Он нужен для тарирования предельной нагрузки на транспортные средства от массы перевозимых барабанов или бухт с ПВ 3. Величина массогабаритного параметра зависит от величины площади поперечного сечения кабеля.

Таблица массогабаритных параметров провода ПВ 3

Удельная масса, кг/км	Площадь поперечного сечения, мм
12,2	0,75
14,1	1
20	1,5
30,9	2,5
47,7	4
70	6
115,9	10
182	16
286,6	25
377,8	35
520	50

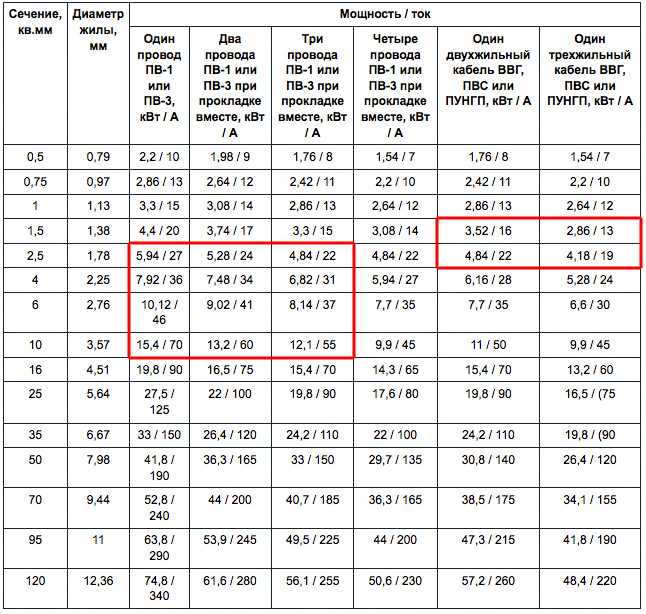

Токовая нагрузка провода

Предельные величины силы тока для проводов ПВ 3 ГОСТом не регламентируются. Правилами установки электрооборудования (ПУЭ) даются рекомендации по ограничению этого параметра для любых способов прокладки кабеля.

Таблица допустимой токовой нагрузки для ПВ 3

Максимальный ток, А	Площадь сечения, мм2
15	0,75
17	1
23	1,5
30	2,5
41	4
50	6
80	10
100	16
140	25
170	35
215	50

Контроль качества провода ПВ 3

В процессе эксплуатации провода могут возникнуть сомнения в соответствии параметров, заявленных маркировкой, реальным показателям проводной продукции. Для проверки качества ПУГВ пользуются несколькими способами тестирования кабеля.

Визуальный

Проверяют правильность указанной маркировки, количество проволок в жиле, расцветку ПВХ изоляции. Также осматривают места сгибов ПУГВ на предмет повреждений оболочки провода. Измеряют толщину изоляции, наружный диаметр и сверяют с паспортными данными.

Для проверки поперечного сечения жилы измеряют микрометром толщину одной проволочки. Затем производят расчёт по формуле:

0,785dпр2N, где N – количество проволок в жиле, dпр – диаметр каждой проволоки.

Электроизмерительный

Измеряют сопротивление токопроводящей жилы. Замер делают омметром на отрезке провода определённой длины. Затем делают перерасчёт на 1 км длины кабеля и сравнивают полученный показатель с паспортными данными.

Дополнительная информация. Если встречается маркировка – GD3, то это означает, что провод соответствует марке ПВ 3. GD3 – это импортный аналог отечественного продукта.

Как правильно выбрать провод ПВ 3

При покупке у малоизвестного производителя провода стоит его протестировать. Как это сделать, указано в предыдущей главе. Если продукцию представляет авторитетный изготовитель, то вряд ли потребитель приобретёт некачественный товар. Естественно, такой провод будет стоить дороже. Затраты на покупку качественного провода с лихвой окупятся безаварийной эксплуатацией в течение многих лет.

Качественную проводную продукцию производит несколько отечественных предприятий электротехнической промышленности. Это такие заводы, как Спецкабель, Москабельмет и МТПК. Изготовители дают гарантию на провод ПВ 3 2 года. Практика показывает, что кабели этой марки служат в среднем 15 лет.

Видео

Всестороннее введение в характеристики фотоэлектрических кабелей

Характеристики фотоэлектрических кабелей

Фотоэлектрический кабель является важным устройством в фотоэлектрических системах производства электроэнергии. Может использоваться в энергосистемах или линиях связи в качестве релейного оборудования при передаче мощности от источника питания.

Кабель должен иметь надежные физические характеристики, такие как термостойкость, огнестойкость и изоляционные свойства. Фотогальванические кабели выделяют вредное тепло при работе в условиях высокой температуры, что влияет на характеристики кабеля.

Поэтому фотогальванические кабели должны обладать стойкостью к высоким температурам, огнестойкостью, изоляцией, защитой от окисления, старения и другими характеристиками. При высоких температурах изоляционные материалы склонны к старению, разложению и выходу из строя, что сказывается на сроке службы кабеля.

В то же время повышение температуры приводит к снижению прочности изоляционных материалов кабеля, увеличивается коэффициент теплового расширения, что снижает способность кабеля выдерживать воздействие окружающей среды.

Кроме того, высокотемпературное старение приводит к старению изоляционных материалов кабеля , окислению и потере воды, что приводит к увеличению сопротивления, что приводит к нестабильному качеству кабеля и ненадежной работе.

Фотогальванические кабели в процессе эксплуатации из-за высоких температур, приводящих к старению высокотемпературного изоляционного слоя кабеля.

Кроме того, повышение температуры приводит к старению фотоэлектрических кабелей, таких как кабель из-за высокой температуры, вызванной растрескиванием изоляционных материалов, что приводит к утечке и другим причинам, вызванным повышением уровня пожарной опасности.

Даже из-за перепадов температуры, приводящих к нестабильности качества продукции и аварий, приводящих к экономическим потерям, травмам и другим рискам. Поэтому при производстве фотогальванических кабелей необходимо учитывать взаимосвязь между их характеристиками термостойкости и характеристиками изоляции.

1. Термостойкость

Фотоэлектрический кабель в процессе работы, слой изоляции кабеля из-за повышения температуры и дефектов изоляции, что приводит к выходу изоляции из строя из-за старения.

Поэтому кабель должен иметь надежную термостойкость при эксплуатации для обеспечения безопасности и надежности кабеля.

Температурное сопротивление кабеля включает температуру изоляции и срок службы кабеля, как правило, если температура изоляции превышает 70 ℃, срок службы кабеля составляет менее 20 %, более 80 ℃, а срок службы кабеля составляет более 50 %.

Для фотогальванических кабелей с дефектами изоляции, вызванными высокими температурами, срок службы кабеля может быть сокращен. Кроме того, высокотемпературное явление, возникающее в процессе прокладки, приводит к растрескиванию изоляционного материала кабеля, что приводит к короткому замыканию в кабеле или даже к пожару.

Поэтому при производстве фотогальванического волокна или другого чувствительного к температуре оборудования необходимо учитывать требования к термостойкости.

2. Огнезащитная способность

Огнезащита является одной из характеристик кабеля, огнестойкость может предотвратить повреждение кабеля из-за высокой температуры, вызванной высокой температурой кабеля.

Кроме того, фотогальванические изоляционные материалы кабеля должны иметь хорошие огнезащитные свойства, не выделять вредных паров и не возникать в условиях высокой температуры. Слой изоляции кабеля подвергается термическому разложению с образованием токсичных и вредных газов, при этом снижается температура разложения изоляционные материалы кабеля.

В обычных фотогальванических кабелях, как правило, не используются огнезащитные материалы для обеспечения их устойчивости к работе при высоких температурах, что повышает безопасность фотогальванических кабелей.

Обычные кабели сокращают использование и продлевают срок службы кабеля, как правило, с использованием огнестойких материалов для предотвращения перегрева кабеля, вызывающего возгорание сердечника кабеля, и уменьшения безопасного рабочего расстояния кабеля. Однако с глобальным изменением климата температура становится выше во все большем количестве районов, а риск отказа при использовании и, следовательно, риск возгорания увеличивается.

Таким образом, при нагревании изоляционного слоя при высоких температурах он сгорает и выделяет вредные газы и тепло, которые угрожают жизни и имуществу людей. В то же время при горении изоляционных материалов при высоких температурах выделяется большое количество разлагающихся ядовитых газов и тепла, что приводит к повышению пожарной безопасности.

Кроме того, если самовозгорание изоляционного материала сопровождается высокотемпературным возгоранием, это также создает большие риски для безопасности и причиняет материальный ущерб пользователям.

Поэтому мы должны выбирать негорючие кабельные материалы, чтобы обеспечить безопасность личного имущества в первую очередь в производственном процессе.

3. Характеристики изоляции

Изоляция является одним из основных компонентов кабеля, она не только играет роль в обеспечении передачи провода, но и обеспечивает безопасную эксплуатацию кабеля, является важной гарантией.

При слишком высокой температуре изоляционный материал разлагается, а сам изоляционный материал трескается, что приводит к повреждению изоляции. При проектировании кабелей изоляционные материалы должны выбираться в соответствии с условиями применения кабеля и тестироваться для обеспечения надежных и стабильных электрических характеристик кабеля.

При практических испытаниях коэффициент теплового расширения (K) обычно используется в качестве изоляционной характеристики индекса испытаний изоляционных материалов, K = 1/2 K, K = 20 мВ/(℃-ч) может быть измерен с использованием удельного сопротивления .

Конкретное значение K=1/2 K как показатель испытания изоляционных свойств изоляционных материалов следует определять в соответствии с климатическими условиями и технологическими параметрами в рабочей среде системного оборудования.

В целом строительство Фотоэлектрические электростанции будут подвергать изоляционные материалы воздействию внешней природной среды в течение длительного периода и на большой площади на открытом воздухе, что может привести к повреждению изоляционных материалов или внутренним локальным отказам, приводящим к отказу изоляции.

Для предотвращения повреждения изоляции и возникновения пожара, а также принятия мер по изоляции для предотвращения распространения огня и увеличения аварийных потерь необходимо выбирать изоляционные материалы, способные выдерживать большие изменения рабочей температуры оборудования для производства солнечной энергии и иметь хорошие высокие -температурные характеристики при проектировании, изготовлении и монтаже и пуско-наладке.

4. Антиокислительные характеристики

Антиокислительные характеристики являются важной частью характеристик кабеля, которая в основном относится к разложению вредных веществ, таких как молекулы кислорода и кислородные радикалы, присутствующие на поверхности кабеля в течение срока службы кабеля. .

По мере старения изоляционного слоя кабеля окисление поверхности кабеля приводит к растрескиванию изоляционного слоя кабеля, что создает угрозу безопасности кабеля. Поскольку кабель находится на воздухе в течение длительного времени, эффективность антиоксиданта снижается, а окисление приводит к образованию большого количества свободных радикалов, что приводит к растрескиванию слоя изоляции кабеля, что приводит к потере защиты провода. изоляции и вызывая опасность возникновения пожара и других опасных аварий.

Поэтому важно разработать кабель, устойчивый к окислению. В настоящее время на рынке широко используются три вида покрытий, а именно бескислородное винилхлоридное покрытие с изоляцией из ПВХ и изоляционное покрытие из поливинилхлоридного сополимерного волокна.

Эти три покрытия обладают отличной стойкостью к окислению и высокой температуре, высокой химической стабильностью и хорошей водостойкостью, устойчивостью к поту и соли, а также устойчивостью к коррозии растворителями на воздухе.

Однако полиолефиновый каучук в качестве огнезащитного покрытия применяется редко, по причине дороговизны и сложности индустриализации производства.

5. Показатели теплостойкости

Влияние устойчивости к внешним воздействиям на теплостойкость фотогальванических кабелей является относительным, например, кабель из-за атмосферного трения в атмосфере и термического напряжения, кабель в той же среде с тепловым напряжение увеличивается, и изоляционный материал в высокотемпературной среде разлагается и выходит из строя.

Например, кабель при высоких температурах, когда изоляционный слой нагревается, и когда температура изоляционного слоя повышается до определенной температуры из-за упругой деформации и растрескивания, кабель может нормально работать в течение длительного времени при указанной температуре.

Согласно соответствующим положениям, термостойкие характеристики кабеля должны соответствовать указанным требованиям (при температуре 120 ℃, значения температуры проводника, измеренные на каждом конце кабеля).

Кроме того, теплостойкость кабеля должна быть измерена с помощью прибора при испытании термостойкости кабеля. После определения материала утеплителя его можно измерить термометром.

При температуре окружающей среды 120°C измеряется температура проводника.

При температуре окружающей среды 110°C измеряется температура проводника.

При температуре окружающей среды 150 ℃ необходимо измерить температуру проводника.

При температуре окружающей среды 180 ℃ необходимо измерить температуру проводника.

Температуру проводника необходимо измерять при температуре окружающей среды 250°C. Температуру проводника необходимо измерять при температуре окружающей среды 250°C.

При температуре окружающей среды 250 ℃ необходимо измерить температуру изоляционного материала.

Если для измерения сопротивления поверхности провода используется термопара и можно одновременно измерять температуру (220°C) и силу тока (300 A), то оба измеренных значения сопротивления удовлетворяются.

Таким образом, можно рассчитать сопротивление между проводом и теплообменником на основе данных испытаний и определить, следует ли использовать термопару для измерения напряжения тепловыделения и его тока как двух переменных.

6. Антивозрастные свойства

Защита от старения относится к использованию среды кабеля при использовании явления старения при повышении температуры окружающей среды, включая окисление, коррозию, высокую температуру и низкую температуру.

Окисление относится к реакции окисления изоляционных материалов кабелей, а коррозия относится к превращению изоляционных материалов кабелей из отдельных материалов в составные.

Окисление при комнатной температуре может привести к разложению и разрушению изоляционных материалов и образованию оксидов, что снижает эффективность изоляции.

И кабель в долгосрочном высокотемпературном состоянии будет производить чрезмерное тепло, кислород и водяной пар, так что окисление изоляционного материала и характеристики изоляции снижаются.

Коррозия относится к кабелю в процессе длительного использования из-за множества факторов, приводящих к коррозии металлической поверхности изолятора или внутренней части. Например, перепады температуры, влажная среда, химические вещества и т. д.

Низкие температуры приводят к перегреву изолятора, влияющему на его характеристики.

То же самое во влажной среде также легко повредить деформацию изолятора и вызвать аварии короткого замыкания.

Водяной пар приведет к окислению изолятора и пожару, повреждению изоляции кабеля и другим потерям.

Поэтому при проектировании фотогальванических проводов и кабельных изделий необходимо учитывать, чтобы предотвратить процесс старения металлической поверхности изолятора или явления внутренней коррозии на изоляционном слое и соединительных материалах, вызванные степенью повреждения.

— Группа кабелей ZMS

Типы кабелей для солнечных батарей | Союзный университет

Системы, вырабатывающие солнечную энергию, называются фотоэлектрическими (PV) системами. Самая узнаваемая часть фотогальванической системы — солнечная панель — представляет собой механизм, преобразующий солнечную энергию в полезный электрический ток. Однако эти энергосистемы полагаются не только на солнечные панели. Специализированные солнечные кабели играют важную роль в обеспечении «зеленой» энергии! Существует три основных типа солнечных кабелей, используемых в качестве кабеля питания в солнечных энергетических системах: провод PV, провод USE-2 и провод THHN. Эти три провода имеют различную конструкцию, что делает их пригодными для различных целей.

Что такое фотоэлектрический провод?

Солнечная панель PV Wire — очень популярный кабель для солнечной энергии. Этот кабель используется для соединительной проводки в фотогальванических системах. Большинство фотоэлектрических проводов имеют изоляцию из сшитого полиэтилена и медные проводники из оголенного или луженого металла. Эта изоляция из сшитого полиэтилена делает провод устойчивым к озону, ультрафиолетовому излучению, солнечному свету и влаге. PV Wire — это чрезвычайно прочный кабель, разработанный специально для работы в условиях окружающей среды, где используется солнечная энергия.

Максимальная температура +90°C во влажной среде и +150°C в сухой среде. Он поставляется с различными номиналами напряжения: 600 В, 1000 В или 2000 В. Провод PV может использоваться в качестве входного провода подземных служб и подходит как для заземленных, так и для незаземленных фотоэлектрических массивов. Эти солнечные кабели также подходят для прокладки в грунте благодаря их толстой изоляции. PV Wire соответствует стандарту UL 4703.

Магазин PV Wire

Что такое USE 2 Wire?

USE-2 Wire — это еще один тип солнечного кабеля. Это подземный служебный провод, то есть он предназначен и должен использоваться только в заземленных фотоэлектрических батареях. Провод USE-2 также имеет изоляцию из сшитого полиэтилена и доступен с оголенной медью, луженой медью или алюминиевой жилой. Он также часто имеет двойной рейтинг как RHW / RHH Wire. Этот провод обладает высокой термостойкостью провода RHH и водостойкостью провода RHW. Этот солнечный кабель устойчив к ударам, маслам, газам и ударам. Провод УСЭ-2 также имеет номинальное напряжение 600В и температурный класс 90°C как во влажных, так и в сухих условиях. Из-за этого он идеально подходит для более промышленных применений.

В то время как солнечный кабель USE-2 устойчив к сдавливанию и ударам, провод PV имеет более толстую изоляцию и оболочку. PV Wire также обладает лучшей устойчивостью к солнечному свету, огнестойкостью и гибкостью при низких температурах. Это делает фотоэлектрический провод лучшим выбором для незаземленных фотоэлектрических массивов, работающих в более суровых погодных условиях.

Магазин USE-2 Wire

Что такое THHN Wire? Провод

THHN также широко используется в солнечных батареях. Это строительный провод, используемый для передачи электрического тока через силовые приложения. Как и провод USE-2, провод THHN имеет номинальное напряжение 600В и максимальную температуру +90ºC в сухих местах. Однако его максимальная температура составляет +75ºC только во влажных местах. Из-за этого его никогда не следует использовать в приложениях, которые специально требуют проводов USE-2 или PV.

Если стандарт специально требует использования проводов USE-2 или PV, провод THHN использовать нельзя. Эти стандарты учитывают дополнительную прочность и сопротивление, присущие конструкциям PV и USE-2 Wire. Хотя провод THHN служит практически той же цели, что и эти провода, его конструкция не учитывает суровые условия применения солнечной энергии. Использование провода THHN в этих приложениях может привести к сбою системы.

Магазин THHN Wire

	Проводник	Изоляция	Номинальное напряжение	Макс. Температура	Типы UL
Провод PV	Чистая или луженая медь	СПЭ	600 В, 1000 В или 2000 В	105°C Сухой, 90°C Влажный	УЛ44, УЛ4703
USE-2 Провод	Алюминий, голая или луженая медь	СПЭ	600В	90°C Сухая и влажная	УЛ44, УЛ854
Провод THHN	Голая медь	ПВХ	600В	90°C Сухой, 75°C Влажный	УЛ83, УЛ1063

Как видите, каждый из этих различных типов кабелей для солнечной энергии имеет свои преимущества.
