Кабель ВБбШв, ВБбШвнг: расшифровка и технические характеристики
Некоторые объекты электрификации прямо располагают к возможности механических повреждений силового кабеля. В этих случаях применяют усиленные модификации проводников типа ВБбШв, ВБбШвнг, ВБбШвнг-FRLS, ПвБбШв и другие. Об особенностях конструкции, реализуемых производителем, отличии, технических характеристиках (вес, диаметр, сечение, количество жил и т.д) речь пойдет далее.
Особенности маркировки
Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:
- Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле.
Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации: - Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
- Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
- Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.
Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции.
Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.
Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв
Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:
- В – изоляция жилы, выполненная из ПВХ пластиката,
- Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков,
- Шв – внешний слой шлангового типа, выполненный из ПВХ.
Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.
Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.
Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

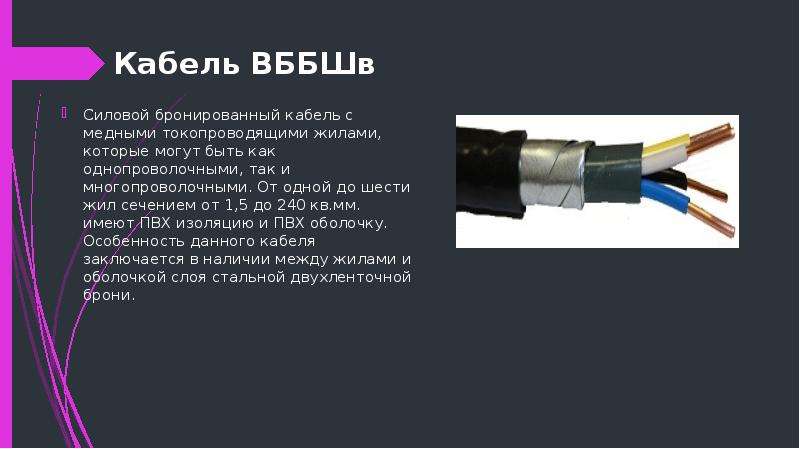

Свойства кабеля ВБбШв
Согласно данным Госстандарта этот тип проводников используют для непосредственной передачи и распределения электроэнергии на промышленной частоте 50 Гц с переменным напряжением 660 или 1000 В. Количество жил может меняться от 1 до 5. Их сечение находится в диапазоне от 1,5 до 240 мм2. Погонный вес 1 км кабеля ВБбШв составляет от 347 до 11305 кг.
При монтаже необходимо учитывать минимальные радиусы изгибов, которые равны 10 внешним диаметрам при одножильном исполнении и 7,5 диаметрам – при многожильном. Маркировка жил происходит за счет цветной изоляции или цифрового нанесения (при сечении свыше 70 мм2).
Ввиду реализованных конструктивных решений, кабеля ВБбШв можно использовать в различных климатических, температурных и технических условиях.
Описание кабеля ВБбШвнг
Это кабель, как уже упоминалось выше, является аналогом предыдущего, но его оболочки производитель выполняет из ПВХ пластиката, который препятствует распространению реакции горения. Показатели в части количества жил и их сечения также аналогичны. Погонный вес 1 м кабеля находится в пределах от 0,28 кг (3×1,5) до 12,9 кг (5×240). Радиусы изгибов аналогично кратны внешнему диаметру.
Кабель типа ВБбШвнг-FRLS
Если анализировать обозначение, прослеживается очевидная аналогия с предыдущим видом. Используемые после черточки символы указывают на то, что полимерные оболочки кабеля имеют прекрасную огнестойкость и низкий уровень выделения газов при горении.
В буквальном смысле это означает, что в случае пожара на линии, задымленность наблюдаться не будет.
Такое сочетание свойств позволяет использовать ВБбШвнг-FRLS в самых трудных условиях, в помещениях с высоким уровнем пожарной опасности, в местах, где имеет место угроза механического воздействия на кабель и т. п. Минимальное значение радиуса изгиба при монтаже рассчитывается с коэффициентом кратности 7,5 по отношению к внешнему диаметру.
ПвБбШв или полиэтилен против ПВХ
Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.
ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.
Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.
Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.
технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩78 сечений по цене от 9.32 ₽ до 5 630.18 ₽
ГОСТ ВБбШв: 31996-2012Нормативная документация: ТУ 16-705.499-2010
Код ОКПО: 35 3371 3100
Расшифровка ВБбШв
- * — Отсутствие буквы А означает, что токопроводящая жила — медная
- В — Изоляция из ПВХ пластиката
- Б — Броня из двух стальных оцинкованных лент
- б — Без подушки под броней, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв — Выпрессованный защитный шланг из ПВХ пластиката
Конструкция провода ВБбШв
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция — из ПВХ пластиката. Маркировка жил:
— цветовая: белая или желтая, синяя или зеленая, красная или малиновая;
— цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3. - Кордель — из ПВХ пластиката, для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены..
- Сердечник кабеля — скрученные изолированные жилы.
- Экран из лент полупроводящей бумаги и медных лент (для кабеля ВБбШв-6).
- Обмотка из ПВХ лент и лент нетканого полотна (для кабеля ВБбШв-6).
- Внутренняя оболочка — из ПВХ пластиката.
- Броня — из двух стальных оцинкованных лент.
- Битум.
- Обмотка — из полиэтилентерефталатной пленки.
- Защитный шланг — из ПВХ пластиката.
Технические характеристики ВБбШв
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 0,91/1,4 кВ |
| Испытательное переменное напряжение | 3/3,5/9,5/15 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 7,2/8,4 кВ для одножильных кабелей |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 7-50 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | для одножильных кабелей — 10 наружных диаметров для многожильных кабелей — 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения |
УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1. 8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). При груповой прокладке обязательно применение средств огнезащиты. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.
Характеристики изоляции и оболочки
| Наименование характеристики | Значение для изоляции из ПВХ | Значение для наружной оболочки и шланга из ПВХ |
| До старения | ||
| Прочность при разрыве, не менее | 12,5 Н/мм | 12,5 Н/мм |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| После старения | ||
| Прочность при разрыве, не менее | 12,5 Н/мм | 12,5 Н/мм |
| Отклонение* значения прочности при растяжении, не более | ±25% | ±25% |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| Отклонение значения относительного удлинения при разрыве, не более | ±25% | ±25% |
| Глубина продавливания при высоких температурах, не более | 50% | 50% |
| Водопоглощение — увеличение массы, не более | 10 мг/см2 | — |
| Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более | — | 20% |
*Отклонение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.
Таблица сечений и маркоразмеры ВБбШв
| Число жил и номинальное сечение жилы, мм2 | Максимальный наружный диаметр, мм | Расчетная масса, кг/км |
| 1х1,5 | 7,08 | 60 |
| 1х2,5 | 7,56 | 80 |
| 1х4 | 8,52 | 110 |
| 1х6 | 9,12 | 130 |
| 1х10 | 12 | 327 |
| 1х16 | 14 | 429 |
| 1х25 | 15 | 548 |
| 1х35 | 16 | 672 |
| 1х50 | 17 | 825 |
| 1х70 | 19 | 1061 |
| 1х95 | 21 | 1362 |
| 1х120 | 23 | 1623 |
| 1х150 | 26 | 2015 |
| 1х185 | 28 | 2429 |
| 1х240 | 31 | 3061 |
| 1х300 | 33 | 3610 |
| 1х400 | 39,6 | 4840 |
| 1х500 | 44,16 | 6220 |
| 2х1,5 | 12 | 242 |
| 2х2,5 | 13 | 306 |
| 2х4 | 15 | 385 |
| 2х6 | 16 | 455 |
| 2х10 | 18,2 | 574 |
| 2х16 | 20 | 763 |
| 2х25 | 23,2 | 1033 |
| 2х35 | 25,6 | 1292 |
| 2х50 | 28,2 | 1681 |
| 2х70 | 29 | 2068 |
| 2х120 | 34 | 3172 |
| 2х150 | 37 | 3824 |
| 2х185 | 39,5 | 4565 |
| 2х240 | 44,1 | 5760 |
| 3х1,5 | 12 | 271 |
| 3х2,5 | 13 | 319 |
| 3х4 | 15 | 404 |
| 3х6 | 17,4 | 540 |
| 3х10 | 19,1 | 710 |
| 3х16 | 21 | 923 |
| 3х25 | 24,5 | 1281 |
| 3х35 | 26,7 | 1643 |
| 3х50 | 29,7 | 2165 |
| 3х70 | 32,9 | 2695 |
| 3х95 | 36,8 | 3532 |
| 3х120 | 39,2 | 4301 |
| 3х150 | 42,3 | 5225 |
| 3х185 | 46,1 | 6340 |
| 3х240 | 51,2 | 8123 |
| 4х1,5 | 14 | 347 |
| 4х2,5 | 15 | 401 |
| 4х4 | 17 | 525 |
| 4х6 | 18,6 | 664 |
| 4х10 | 20 | 877 |
| 4х16 | 23 | 1114 |
| 4х25 | 27,8 | 1824 |
| 4х35 | 27,6 | 2075 |
| 4х50 | 31,1 | 2726 |
| 4х70 | 35,4 | 3705 |
| 4х95 | 39,4 | 4820 |
| 4х120 | 42,2 | 5832 |
| 4х150 | 46,2 | 7047 |
| 4х185 | 50,9 | 8688 |
| 4х240 | 57,5 | 11243 |
| 4х300 | 75 | 16180 |
| 5х1,5 | 15 | 362 |
| 5х2,5 | 17 | 430 |
| 5х4 | 20 | 557 |
| 5х6 | 20 | 1394 |
| 5х10 | 22 | 1950 |
| 5х16 | 25 | 2655 |
| 5х25 | 29,8 | 2040 |
| 5х35 | 33,3 | 2686 |
| 5х50 | 35 | 3317 |
| 5х70 | 39 | 4474 |
| 5х95 | 44,2 | 5940 |
| 5х120 | 47,8 | 7249 |
| 5х150 | 51 | 8696 |
| 5х185 | 57,2 | 10842 |
| 5х240 | 63,8 | 13877 |
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 1,5-50 | — |
| Многопроволочная | 16-1000 | 25-400 |
Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение алюминиевой жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Аналоги ВБбШв
ВБбШвнг(А) — Отличие: защитный шланг из ПВХ пластиката пониженной горючести.
Допускается групповая прокладака кабеля.
ВБбШвнг(А)-LS — Отличие: защитный шланг из ПВХ пластиката пониженной горючести, с низким дымо-газовыделением. Допускается групповая прокладака кабеля.
Где применяется
Кабель предназначен:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ номинальной частотой 50 Гц, или на постоянное напряжение в 2,4 раза больше переменного напряжения.;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трасс;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях — групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для прокладки в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для эксплуатации в районах с умеренным, холодным и тропическим климатом;
- для эксплуатации на суше, реках и озерах на высотах до 4 300 метров над уровнем моря;
- для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
Цвета
Кабель выпускается в черном цвете.
🔺 Количество товара в каталоге 78 по цене от
9.32 ₽
🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России
ААШв: технические характеристики, расшифровка, фото
Алюминиевые кабели маркипользуются заслуженной популярностью благодаря своим электрическим характеристикам, надежности и, что немаловажно, небольшому весу. В данной статье рассмотрим технические характеристики кабеля ААШв, а также область его применения и лучших производителей.
- Как расшифровывается этикетка?
- Дизайн
- основные параметры
- Область применения
- Производители
Как расшифровывается этикетка? Марка кабеля
ААШв расшифровывается следующим образом:
- А — токонесущие жилы выполнены из алюминия.
- А — броня/оболочка из алюминия.
- Шв — наружная изоляция прессованный защитный шланг из поливинилхлорида.
Обращаем ваше внимание, что существуют модификации проводника: ЦААШв, у которых изоляция выполнена из негерметичного пропитанного состава, а также марки АШСв, у которых оболочка выполнена из свинца, а не из алюминия .
Конструкция
Кабельное устройство ААШв представлено в следующем виде:
- жилы из алюминия;
- отдельная нумерованная или цветная изоляция жил; изоляционный слой из пропитанной бумаги
- ; изоляция бумажной ленты
- ; лента экранирующая
- ; корпус из алюминия
- ; изоляционный слой из поливинилхлорида
- ;
- Оболочка из ПВХ, внешний слой шланга.
Эта марка имеет негорючий, негорючий слой. Может состоять из одного, трех или четырех ядер. Участок ААШв вы можете увидеть на картинке ниже:
На видео наглядно показано устройство алюминиевой жилы:
Обзор конструкции
youtube.com/embed/TecsSyGknnU» allowfullscreen=»allowfullscreen»> основные параметры
Итак, чтобы информация была более удобной, мы привели все технические характеристики кабеля ААШв в таблицы. Изначально рекомендуем ознакомиться с рабочим напряжением, минимальным радиусом изгиба, сроком службы и другими важными параметрами жилы:
Также предлагаем вашему вниманию таблицу сечений кабеля марки ААШв, его длина конструкции и вес в кг на км:
Область применения
Кабель ААШв применяется для промышленного и жилого комплекса в условиях умеренного и холодного климата. Может применяться для прокладки в земле и на воздухе, а также в следующих условиях:
- Грунты с низкой и средней коррозионной активностью.
- Каналы кабельные.
- Влажные и частично затапливаемые помещения.
- Эстакады и мосты.
Также проводник используется в тех местах, где исключена возможность растяжения и повреждения изоляции в процессе эксплуатации.
Назначение исполнения кабеля ЦААШв — прокладка на возвышенностях и вертикально.
Производители
Основными производителями кабеля ААШ являются:
- ООО «Камский Кабель»;
- ЗАО «Завод Москабель»;
- ООО ТД Ункомтех.
Эти производители одни из самых качественных на сегодняшний день, но рекомендуем остерегаться подделок. Очень часто кабельную продукцию даже самых известных производителей подделывают, что влечет за собой сокращение срока службы и ухудшение технических характеристик. Приобретайте кабельную продукцию только у проверенных поставщиков, а также в магазинах, имеющих все необходимые сертификаты.
Кстати аналогами ААШв являются ААШнг, ААШп, АССшвнг и их модификации!
Вот мы и рассмотрели все самые основные технические характеристики кабеля марки ААШв. Надеемся, представленное описание было для вас интересным и полезным!
Также рекомендуем прочитать:
- Как определить сечение провода
- Как провести проводку под землей
- Характеристики кабеля бронированного ВББШв
Обзор конструкции
youtube.com/embed/TecsSyGknnU» allowfullscreen=»allowfullscreen»> Опубликовано: Обновлено: 30.07.2018 Пока без коментариев
XLPE изоляция Swa/Sta бронированный кабель
Наименование продукта:Изоляция из сшитого полиэтилена, армированный кабель Swa/Sta
№ модели:медный кабель
Применение:Строительство, наземные, подземные, промышленные, электростанции
Напряжение :Низкое и среднее напряжение Кабель
Ток:Кабель переменного тока
Материал изоляции:Сшитый полиэтилен
Материал оболочки:ПВХ
Форма материала:Круглый провод 90 003 Материал жилы провода:
Алюминий
Сертификация:ISO, CCC, RoHS
Модель:ZRYJV22
Марка:Rmjt
Продукт Наименование:Изоляция из сшитого полиэтилена среднего напряжения Swa/Sta Armored Co
Тип компании:Производитель
Количество жил:1, 2, 3, 4, 5, 2+1, 3+1, 3+2
Тип кабеля:с армированием или без армирования
ВВ, Влв, Yjv, Yjlv, Yjv22, Yjlv22, Yjv32, Yjlv32.
.
GB-T12706-2008; IEC 60502
Сертификат:ISO9001-2008, ISO14001-2004, CCC, SGS, BV и т. д.
Упаковка:Деревянный барабан, стальной барабан или по вашему требованию
Страна происхождения:Профессиональный производитель с 25-летним стажем в Китае
Преимущества:Высокое качество, конкурентоспособная цена, быстрая доставка
Товарный знак:RMJT
Транспортная упаковка:Деревянный/стальной барабан
Спецификация:1,5 мм2-800 мм2
Происхождение:Хэнань, Китай
Код ТН ВЭД:8544492100
901 09 1 кВ – 35 кВ, изоляция из сшитого полиэтилена, SWA/STA, армированный медный/алюминиевый кабель 1. Введение медного кабеля Силовой кабель PVC/XLPE
используется для передачи и распределения энергии в системе передачи и распределения электроэнергии 35 кВ или ниже. Он обычно применяется в таких областях, как энергетика, строительство, горнодобывающая промышленность, металлургия, нефтехимическая промышленность и связь для полной замены силового кабеля с бумажной изоляцией в масле и частичной замены силового кабеля с ПВХ изоляцией.
2. Стандарт медного кабеля
Продукция может производиться в соответствии с нашей заводской спецификацией, эквивалентной стандарту IEC60502. Завод также может разрабатывать и производить специальные силовые кабели в соответствии с другими стандартами, требуемыми заказчиками.
3.Структура медного кабеля
Проводник: медь или алюминий для формирования многожильного провода.
Изоляция: проводник изолирован слоем экструдированного ПЭ/ПВЭ/XLPE/резинового компаунда.
Заполнение: Собранный кабель заполняется слоем поливинилхлоридного компаунда для заполнения промежутков между жилами и придания кабелю круглой формы.
Броня: Состоит из однослойной оцинкованной стальной проволоки соответствующего размера.
Обшивка: Поверх брони наносится внешняя защита из экструдированного ПВХ-компаунда.
4. Номинальное напряжение медного кабеля
0,6/1 кВ, 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/20 кВ, 19/33 кВ, 21/35 кВ, 26/35 кВ
5.Работа температура медного кабеля
90 при постоянной нормальной работе, 130 при аварийной перегрузке и 250 при коротком замыкании
6.
Номинальная площадь поперечного сечения медного кабеля
1,5 мм2, 2,5 мм2, 4 мм2, 6 мм2, 10 мм2, 16 мм2, 25 мм2, 35 мм2, 50 мм2, 70 мм2,
95 мм2, 120 мм2, 150 мм2, 185 мм2, 240 мм2, 300 мм2 400 ММ2, 500 мм2, 630 мм2,
800 мм2
7. Диапазон производства медного кабеля
Одно ядерный кабель: от 1,5 мм2 до 800 мм2,
Многоядерный кабель: от 1,5 мм2 до 400 мм2
8.technical Datail кабеля силового бронированного
| Н-БВ | Кабель (провод) огнестойкий с ПВХ изоляцией |
| Н-БВ В | Огнестойкий кабель (провод) с изоляцией и оболочкой из ПВХ |
| Н-В В | Силовой огнестойкий кабель (провод) с ПВХ изоляцией и оболочкой |
| Н-В В22 | Кабель силовой огнестойкий с изоляцией из ПВХ, армированный стальной лентой, с оболочкой из ПВХ |
| Н-ВВ32 | Огнестойкий силовой кабель с изоляцией из ПВХ, армированный тонкой стальной проволокой, с оболочкой из ПВХ |
| Н-ЙДЖВ | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из ПВХ |
| N-YJV22 | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой и оболочкой из ПВХ |
| N-YJV32 | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена, армированный тонкой стальной проволокой, с оболочкой из ПВХ |
| Н-ЙДЖИ | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена (полиолефина) |
| Н-ЙДЖИ23 | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой, в полиэтиленовой (полиолефиновой) оболочке |
| Н-ЙДЖИ33 | Огнестойкий силовой кабель с изоляцией из сшитого полиэтилена, армированный тонкой стальной проволокой, с полиэтиленовой (полиолефиновой) оболочкой |
| Н-КВВ | Огнестойкий контрольный кабель с изоляцией из ПВХ и оболочкой из ПВХ |
| Н-КВВ22 | Огнестойкий контрольный кабель с изоляцией из ПВХ, армированный стальной лентой, с оболочкой из ПВХ |
| Н-КВВ32 | Огнестойкий кабель управления с изоляцией из ПВХ, армированный тонкой стальной проволокой, с оболочкой из ПВХ |
| Н-КВВП2-22 | Огнестойкий контрольный кабель с изоляцией из ПВХ, медной лентой с коллективным экраном, броней из стальной ленты и оболочкой из ПВХ |
| Н-КИЙ | Огнестойкий контрольный кабель с полиэтиленовой изоляцией и полиэтиленовой оболочкой |
| Н-КИЖИ | Огнестойкий кабель управления с изоляцией из сшитого полиэтилена и полиэтиленовой (полиолефиновой) оболочкой |
| N-KYJY23 | Огнестойкий контрольный кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой, в полиэтиленовой (полиолефиновой) оболочке |
| Н-РВ | Огнестойкий гибкий кабель с изоляцией из ПВХ |
| Тип сшитого полиэтилена | Имя | Заявка | |
| Медь | Ал | ||
| Проводник | Проводник | ||
| YJV | YJLV | Силовой кабель с изоляцией из сшитого полиэтилена, оболочкой из ПВХ или полиэтилена | Для прокладки в помещении, канале и под землей. Не способен выдерживать внешнее механическое усилие, но выдерживает тяговое усилие во время укладки. |
| YJV | YJLV | ||
| YJV22 | YJLV22 | Силовой кабель с изоляцией из сшитого полиэтилена, армированный стальной лентой, с оболочкой из ПВХ или полиэтилена | Для прокладки внутри помещений, тоннелей, каналов и под землей. Способен выдерживать внешнее механическое усилие, но не может выдерживать большое тяговое усилие. |
| YJV23 | YJLV23 | ||
| YJV32 | YJLV32 | Силовой кабель с изоляцией из сшитого полиэтилена, с броней из тонкой стальной проволоки, с оболочкой из ПВХ или полиэтилена | Для бритья лежа при большой разнице уровней. Способен выдерживать внешнее механическое усилие и умеренное тяговое усилие. |
| YJV33 | YJLV33 | ||
| YJV42 | YJLV42 | Силовой кабель с изоляцией из сшитого полиэтилена, армированный толстой стальной проволокой, с оболочкой из ПВХ или полиэтилена | Способен выдерживать положительное давление и тяговое усилие |
Фотографии товара:
Упаковка и доставка:
Наша компания:
People’s Cable Group Co.
, Ltd, профессиональный производитель проводов и кабелей на протяжении 27 лет в Китае. в основном мы производим силовые кабели, контрольные кабели, воздушные воздушные кабели (кабели ABC, AAC, ACSR и AAAC) и т. д. Поддерживаемые стандарты: ASTM, BS, CSA, IEC, DIN и GB и т. д.
1. Завод: 160000 квадратных метров, доступно для OEM;
2. Время выполнения: 5-7 рабочих дней после получения оплаты;
3. Аутентификация: TUV, OHSAS, CCC, ISO9001:2008;
4. Гарантия: 20 лет;
5. Осмотр QC: Строгий осмотр перед поставкой;
Послепродажное обслуживание:
1. Все наши кабели проходят тщательные испытания в процессе производства и перед поставкой.
2. Пожалуйста, свяжитесь с нами, если возникнут проблемы, мы ответим в течение 24 часов.
Часто задаваемые вопросы:
(1) Когда я могу узнать цену?
Обычно мы цитируем в течение 6 часов после получения вашего запроса. Если вам очень срочно нужно узнать цену, позвоните нам или сообщите нам по электронной почте, чтобы мы рассмотрели ваш запрос в приоритете.
