Как бы просвещённое сообщество не ругало телевидение за негативное влияние на сознание, тем не менее, телевизионный сигнал присутствует практически во всех жилых (и во многих нежилых) помещениях. В больших городах это почти всегда телевидение кабельное, даже если все вокруг по привычке называют его «антенна». И если система приёма эфирного телевидения вполне очевидна (хотя тоже может отличаться от привычной рогатой антенны на подоконнике, об этом я обязательно расскажу в дальнейшем), то система кабельного телевидения может показаться неожиданно непростой в своей работе и архитектуре. Об этом представляю серию статей. Я хочу познакомить интересующихся с принципами работы сетей КТВ, а так же их эксплуатации и диагностики.

Содержание серии статей

Я не претендую на написание всеобъемлющего учебника, а постараюсь остаться в рамках научпопа и не перегружать статьи формулами и описаниями технологий.

Именно для этого я оставил в тексте «умные» слова без пояснений, погуглив по ним вы сможете углубиться на столько, на сколько это нужно вам. Ведь по отдельности всё хорошо описано, а я лишь расскажу как всё это складывается в систему кабельного телевидения. В первой части я поверхностно опишу структуру сети, а в дальнейшем более подробно разберу принципы работы всей системы.

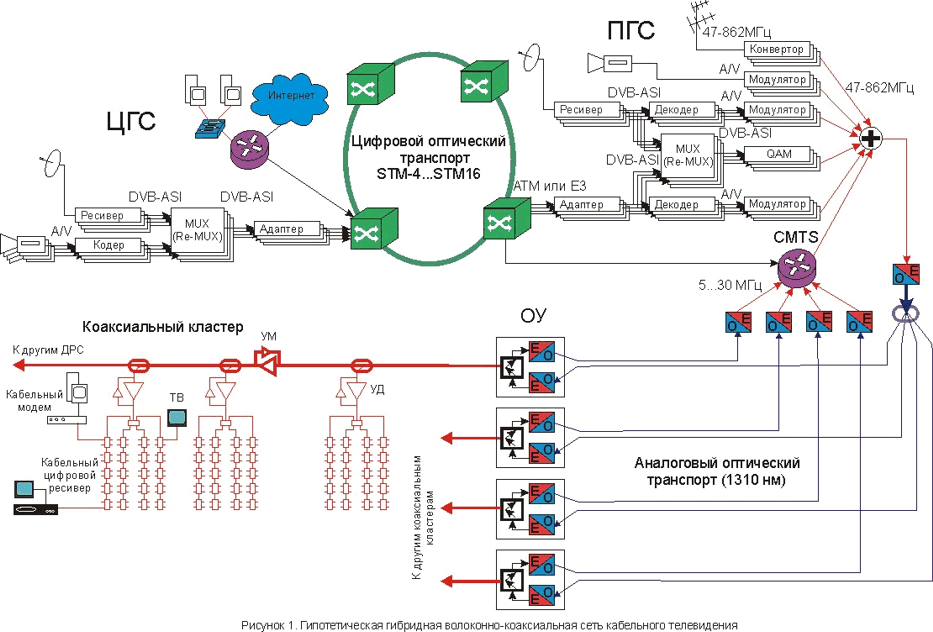

Сеть кабельного телевидения имеет древовидную структуру. Сигнал формируется головной станцией, которая собирает сигналы из разных источников, формирует из них единый (по заданному частотному плану) и отдаёт в магистральную распределительную сеть в нужном виде. Сегодня магистральная сеть, конечно же, оптическая и сигнал переходит в коаксиальный кабель только в пределах конечного здания.

Источниками сигнала для головной станции могут быть как спутниковые антенны (коих может быть с десяток), так и цифровые потоки, отдаваемые непосредственно телеканалами или другими операторами связи.

Для приёма и сборки сигнала из разных источников используются многоканальные мультисервисные декодеры/модуляторы, представляющие собой стоечное шасси с различными картами расширения, обеспечивающими подключение различных интерфейсов, а так же декодирование, модулирование и формирование нужного сигнала.

Тут, например, мы видим 6 модулей приёма сигнала спутникового вещания и два выходных модулятора DVB-C.

А это шасси занимается дескремблированием сигнала. Видно CAM модули, такие же, как вставляются в телевизоры для приёма закрытых каналов.

Итогом работы этого оборудования является выходной сигнал, содержащий в себе все каналы, которые мы будем отдавать абонентам, разложенные по частотам в соответствии с заданным частотным планом. В нашей сети это диапазон от 49 до 855Мгц, содержащий в себе как аналоговые каналы, так и цифровые в форматах DVB-C, DVB-T и DVB-T2:

Отображение спектра сигнала.

Сформированный сигнал подаётся в оптический передатчик, который по сути является медиаконвертером и переносит наши каналы в оптическую среду на традиционную для телевидения длину волны 1550нм.

Оптический передатчик.

Полученный от головной станции оптический сигнал усиливается при помощи знакомого любому связисту оптического эрбиевого усилителя (EDFA).

Снятые с выхода усилителя пара десятков дБм уровня сигнала уже можно поделить и отправить в разные районы. Деление производится пассивными делителями, для удобства уложенными в корпуса стоечных кроссов.

Оптический делитель внутри одноюнитового оптического кросса.

Поделенный сигнал попадает на объекты, где может быть при необходимости усилен при помощи таких же усилителей, либо поделен между другим оборудованием.

Так может выглядеть узел жилого квартала. Он включает в себя оптический усилитель, делитель сигнала в корпусе стоечного кросса и распределительный оптический кросс, от которого волокна расходятся к оптическим приёмникам.

Оптические приёмники так же, как и передатчик, представляют из себя конвертеры среды: они переносят полученный оптический сигнал в коаксиальный кабель. ОП бывают разные и разных производителей, но функционал их как правило одинаков: мониторинг уровней и базовые регулировки сигнала, о которых подробно расскажу в следующих статьях.

Оптические приёмники, применяемые в нашей сети.

В зависимости от архитектуры домов (этажность, количество корпусов и парадных и т.д.) оптический приёмник может стоять в начале каждого стояка, а может быть один на несколько (иногда даже между зданиями бывает проложен не оптический, а коаксиальный кабель), в таком случае неизбежные затухания на делителях и магистралях компенсируются усилителями. Такими, как этот, например:

Усилитель сигнала КТВ Teleste CXE180RF

Абонентская распределительная сеть строится на разного вида коаксиальном кабеле и различных делителях, которые вы можете увидеть в слаботочном щитке на своей лестничной клетке

К выходам абонентских разветвителей подключаются кабели, заходящие в квартиру.

Конечно же в большинстве случаев в каждой квартире телевизоров несколько и подключены они через дополнительные разветвители, которые так же вносят затухания. Поэтому в отдельных случаях (когда в большой квартире много телевизоров) приходится уже в квартире устанавливать дополнительные усилители сигнала, которые для этих целей бывают поменьше и послабее магистральных.

Блог › Как бесплатно смотреть кабельное ТВ

Инструкция

Если в вашем доме уже имеется кабельное ТВ у вас или у ваших соседей, то достаточно будет грамотно произвести работы по разводке кабеля и тогда кабельное ТВ вы сможете на всех телевизорах , наслаждаясь прекрасными каналами. Что для этого нужно?

Обычно антенна для спутникового ТВ располагается на крыше дома и имеет несколько каналов для прокладки кабелей. Если такие каналы не «забиты», вы можете смело приступать к следующим действиям.

Первое, что следует сделать – это закупить необходимое количество кабеля и другие устройства, такие как сплиттер, мультисвич, диплексор и конвертор. Все это можно приобрести на рынке или в специализированном магазине.

Следующий этап — проводка кабеля. У вас должно быть три кабеля, зеленого, желтого и красного цвета.

Красный кабель проводится от антенны до щитка, который обычно находится на площадке или у входа, а потом от щитка до каждого требуемого телевизора . Такой кабель служит для получения спутникового сигнала . Зеленый кабель тянется по примеру первого и служит для передачи сигнала коллективной антенны, а третий вид кабеля (желтый) проходит от щитка ко всем телевизорам в комнатах, которые следует подключить .

К антенне на крыше проводится такое количество кабелей, какое количество независимых точек вы планируете сделать и плюс один кабель (зеленый) для коллективной (эфирной) антенны. В последующем при помощи мультисвича вы сможете увеличить количество кабелей до нужного.

Таким образом, к примеру, на 3 телевизора вам понадобится протянуть от антенны на крыше до щитка 3 кабеля по одному для каждой вашей точки доступа и плюс 1 кабель общий для эфирной антенны. В то же время от щитка до каждой точки должно идти по 3 кабеля, то есть в сумме, на 3 телевизора – 9 кабелей. Один кабель для спутникового сигнала, второй – для эфирного и третий для параллельного подключения.

Как показывает опыт, для того, чтобы смотреть телевизор в любой комнате квартиры, порой недостаточно приобретения самого телевизора. Вам может понадобиться дополнительный кабель к телевизору , подключить который вполне можно самостоятельно. Для этого не обязательно иметь за спиной большой запас знаний технического плана, так как справиться с подключением можно, следуя простой инструкции.

Вам понадобится

• телевизионный кабель нужной длины, крепежные инструменты, пластиковый плинтус (если нужно спрятать кабель).

Инструкция

Определитесь с тем, при помощи какого способа вы будете подключать кабель , сколько разъемов вам понадобится, и как вы будете скрывать лишнюю длину.

Возьмите кабель с прикрепленным к нему разъемом, проверьте качество передаваемого сигнала, проведите так называемую диагностику подключения. После того, как все будет проведено, протяните кабель на требуемое расстояние.

Укрепите кабель специальными креплениями, которые можно купить в специализированном магазине. Для кабеля стоит подбирать те крепления, которые будут соответствовать цвету помещения. Стоит протягивать кабель для подключения вдоль ковра или за большими предметами мебели. Нельзя ставить мебель на кабель и допускать нахождение его в том месте, где он будет подвергаться постоянному воздействию влаги, например, около цветов.

Скройте кабель в плинтус при закрытом подключении. Прикрепите плинтус вдоль стенки, затем за одну из его частей (внутреннюю) специальным степлером прикрепите

кабель к плинтусу. После этого закройте его второй частью. Такой плинтус может быть подобран в соответствии с цветом пола или стенки, прослужит он довольно долго. К тому же в него можно спрятать длинный кабель .

Видео по теме

Обратите внимание

Если вы хотите подключить кабель к телевизору, стоит обратить внимание на возможность перебрасывания кабеля из одной комнаты в другую в случае необходимости. Перед тем, как подключить кабель, обратите внимание на возможность присоединения к его окончанию нескольких различных разъемов, с помощью которых можно подключить к телевизору разные устройства.

Полезный совет

Помните, что кабель, который подключается к вашему телевизору, должен соответствовать многочисленным параметрам. Это не только его сечение, длина, позволяющая смотреть телевизор в любой комнате квартиры, но и так называемое старение кабеля. Дело в том, что примерно раз в семь-девять лет кабель нужно менять, так как происходит качественно новый скачок в развитии телевещательных технологий. Качество передаваемого сигнала по этой причине может падать, а изображение в процессе передачи пропадать и теряться. К тому же при подключении кабеля стоит провести диагностику. Перед тем, как провести кабель и подключить его к телевизору, необходимо определить, какой способ подключения вы будете использовать – закрытый (при котором кабель скрывается в стене или под специальным плинтусом) или открытый (кабель просто проводят под ковром или вдоль стены).

Источники:

• подключение кабеля к телевизору

Кабельное телевидение – это модель телевизионного вещания, в которой телесигнал распространяется с помощью высококачественного сигнала , передаваемого через кабель. Развитие телевизионных технологий привело к тому, что существует большой выбор компаний, которые предоставляют данную услугу.

Инструкция

Чтобы провести в ваш дом кабельное телевидение, первым делом, нужно выбрать компанию-поставщика и заключить с ней договор. Внимательно изучите все пункты договора, например, входит ли в стоимость подключения прокладка кабеля внутри квартиры, настройка каналов, техническая поддержка и т.п. Также обратите внимание, в каком порядке расторгается договор.

После того, как вы заключили договор, вам нужно приобрести необходимый метраж кабеля для прокладки его внутри квартиры. Также купите разветвитель, если у вас в квартире несколько телевизоров. Доплачивать за это дополнительно не нужно, так как вы платите за точку доступа. Кабель можно использовать как коаксиальный, так и оптоволоконный.

Проложите кабель, желательно «запасовать» его под плинтус, чтобы избежать в дальнейшем его механических повреждений. Установите разветвители и подключите к одному выходу источник сигнала, а к другому — кабели, которые будут подключены к телевизору.

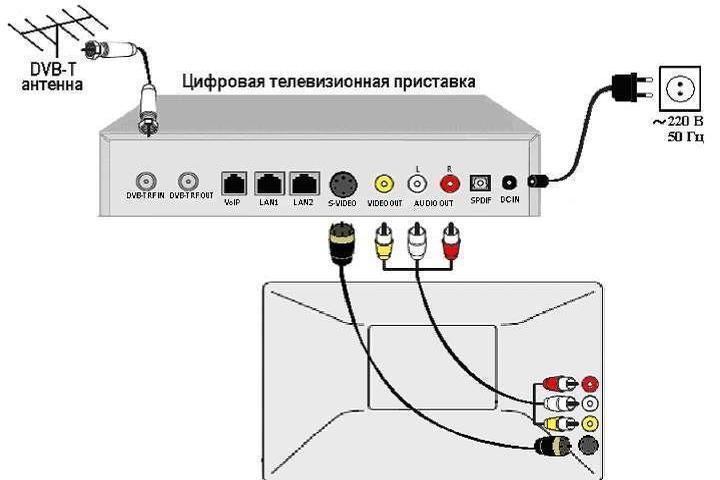

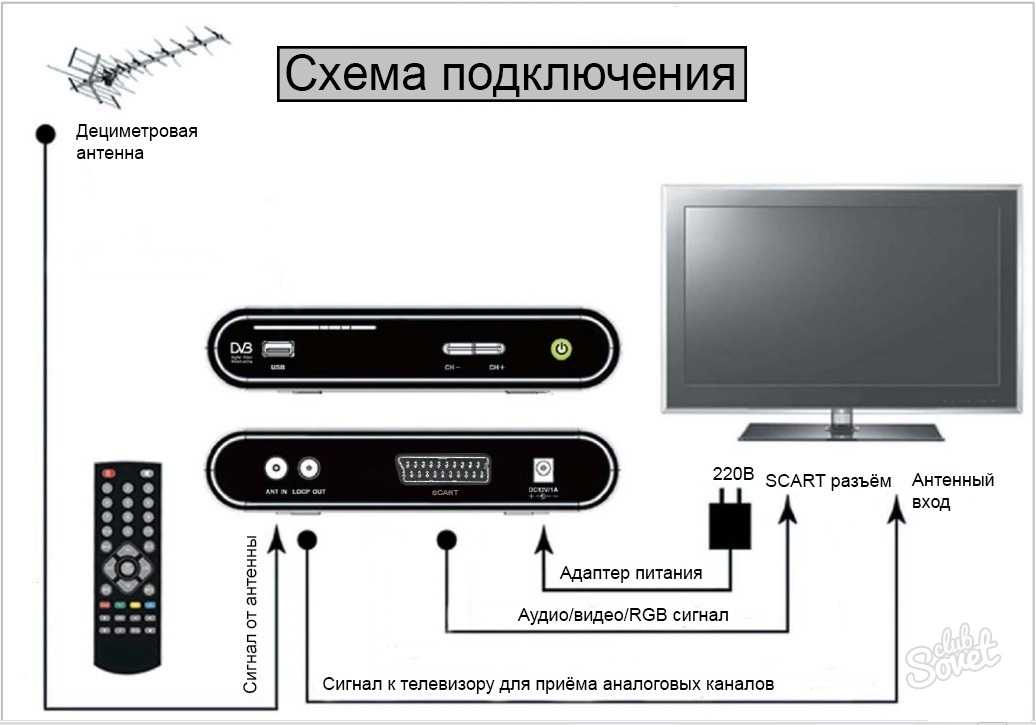

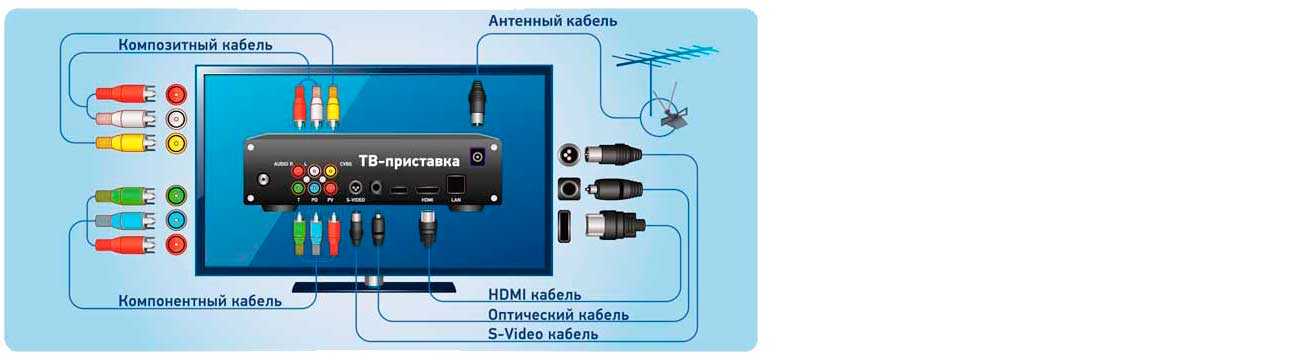

Если имеется дополнительная телеприставка, то подключите и ее к ТВ-приемнику. С помощью нее вы можете записывать телепрограмму, ставить на паузу передачу, идущую в прямом эфире, и продолжать просмотр через некоторое время именно с этого места. Настройте каналы и наслаждайтесь просмотром.

Также можно подключить кабельное телевидение к вашему персональному компьютеру. Приобретите ТВ-тюнер. Подключите его к компьютеру и автоматически установите необходимые драйверы. Соедините ТВ-тюнер и абонентскую приставку при помощи инфракрасного передатчика. Далее на ПК зайдите в «Пуск» и нажмите «Выполнить». Введите команду «Настройка ТВ-сигнала». В появившемся диалоговом окне будет доступно меню настройки кабельного телевидения. Запрограммируйте нужные вам каналы, настройте четкость и сохраните. Можете приступать к просмотру.

Кабельное телевидение уже прочно вошло в быт любителей «заглянуть в телеящик». Оно пришло на смену эфирному, в один момент сделав ненужными громоздкие и неуклюжие телеантенны. Как же открыть свое кабельное ТВ?

Инструкция

Реально оцените перспективы открытия в вашем населенном пункте кабельного телевидения. Если это небольшой город, то здесь, с одной стороны, практически не будет конкуренции, но с другой стороны и количество абонентов может быть невелико, что не покроет всех затрат на открытие.

Рассчитайте сразу примерную абонентскую плату с учетом протяжки кабеля от распределительного центра до места жительства среднестатистического абонента. Это расстояние не должно превышать 4-х километров.

Составьте грамотный бизнес план и привлеките инвесторов к вашему проекту. Но выбирайте инвесторов с известной осторожностью. Если вы сами хотите руководить предприятием, а не спустить все на тормозах, передав управление бизнесом им. Обычно такой бизнес достигает точки безубыточности в течение 5-7 месяцев, а построение сети займет не менее 3-х месяцев.

Зарегистрируйте юридическое лицо в налоговых органах, получите коды статистики и выписку из ЕГРЮЛ. Откройте счета в банках.

Заключите договор с ретрансляционным центром в вашем городе на случай выхода из строя спутниковой связи (всякое бывает). Заключите договор и с РАО ЕЭС.

Подыщите помещение для офиса и монтажной. Помещение для офиса арендовать лучше в центре. Закупите все необходимое оборудование, инструменты.

Проведите собеседование с претендентами на должности офисных служащих, менеджеров и монтажников. При трудоустройстве монтажников обязательно попросите их пройти небольшой теоретический тест.

Редко какая семья в наши дни держит дома всего один телевизор. Но антенна обычно имеется всего одна. Для подключения к одной антенне до трех телевизоров служит специальный прибор — так называемый КРАБ.

Инструкция

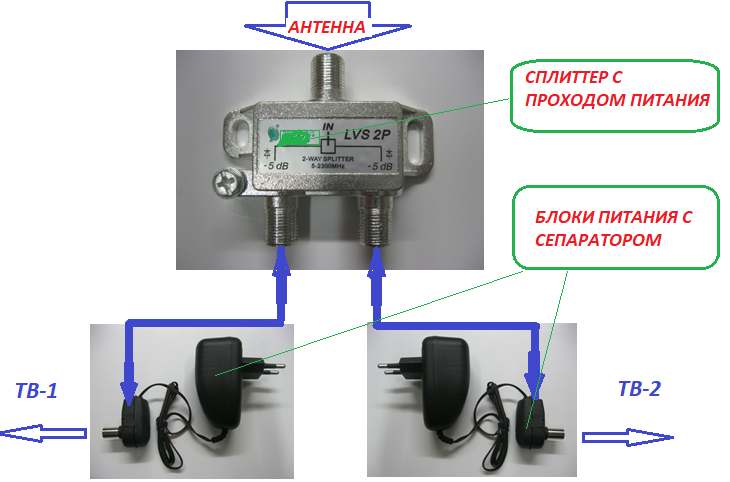

Приобретите в хозяйственном магазине прибор КРАБ (Кабельный Разветвитель Абонентский Бытовой), имеющий один вход и три выхода. Вместо него можно купить и аналогичный импортный разветвитель. Наиболее распространены среди них польские и немецкие.

Выбирая разветвитель, обратите внимание на верхнюю границу его частотного диапазона. Кабельные операторы сегодня нередко из-за нехватки места задействуют самые высокочастотные каналы диапазона ДМВ. На них способен настроиться не всякий телевизор, а уж производители разветвителей о существовании этих каналов могут и вовсе не подозревать. Границы диапазона частот обычно указаны на корпусе прибора либо в его инструкции.

Проведите кабели от всех трех телевизоров к месту установки прибора. На концах всех кабелей со стороны телевизоров установите антенные штекеры, но к телевизорам их пока не подключайте. Очень важно, чтобы штекеры не были подключены во время установки ни к одному их аппаратов, иначе вас может ударить током, проходящим через помехоподавляющие конденсаторы их блоков питания. Само место установки прибора выберите таким, чтобы до него дотягивался кабель от антенны.

Подключение кабелей к самому КРАБу осуществляйте в зависимости от его конструкции. Некоторые из них имеют гнезда, рассчитанные на подключение обычных штекеров — тогда все кабели необходимо также снабдить со стороны разветвителя штекерами. Другие приборы (в основном, немецкие, фирмы Luxmann) оборудованы винтовыми гнездами. В этом случае заранее наденьте на кабель гайку и лишь потом зачистите. Затем вставьте центральную жилу в отверстие винтового гнезда, после чего наверните гайку таким образом, чтобы оплетка оказалась прижата этой гайкой к корпусу. У КРАБа классической конструкции снимите крышку, после чего, в зависимости от его модели, впаяйте оплетки и центральные жилы кабелей в предназначенные для них контактные площадки, либо закрепите их винтами.

В настоящее время кабельное телевидение есть у многих граждан страны. Те же, кто еще не имеет кабельного телевидения, наверняка, хотели бы его подключить. Ведь благодаря ему можно увеличить число каналов до сотни и более, среди которых есть специализированные каналы, например, «Охота и Рыбалка», канал путешествий HD Traveler и многие другие. В связи с этим мы расскажем, как можно подключить кабельное телевидение.

Подключение кабельного ТВ своими руками

Подключив кабель к телевизору самостоятельно, вы можете не только сэкономить деньги, но и приобрести интересный опыт. Для того чтобы произвести подключение кабеля, вам достаточно лишь подсоединить его в разъем телевизора. Обращаем ваше внимание, что кабель должен быть уже готов к подключению. Как правило, готовый кабель имеет подсоединенный f-разъем.

Есть и более сложные случаи подключения кабельного телевидения. Суть его заключается в том, что у вас будет не один кабель, а три: желтый, зеленый и красный.

1. Кабель красного цвета нужно будет провести от антенны до щитка. Подсоединив этот кабель к щитку, нужно будет проложить его дальше к телевизору.
2. Зеленый кабель нужно провести точно таким же способом.
3. Желтый кабель идет только к телевизору. Если вы захотите подключить несколько телевизоров к кабельному телевидению, то вам понадобится специальное устройство под названием мультисвитч.
4. Обратите внимание, что если длина кабеля превышает 100 метров, то вам понадобится усилитель сигнала. Также специалисты используют специальный конвертер, который преобразует аналоговый сигнал в цифровой. Обычно кабель можно спрятать за плинтусом или закрепить вдоль стенки.

Подключение кабельного ТВ провайдером

Для начала вы должны узнать о том, какие фирмы обслуживают ваш дом. Речь идет о компаниях-провайдерах, которые предоставляют услугу подключения кабельного телевидения. При выборе фирмы обращайте внимание не только на цену, но и на пакет предоставляемых услуг.

Многие провайдеры, которые подключают кабельное телевидение, могут предоставлять разные пакеты услуг. Некоторые из них помимо кабельного телевидения подключают и телефон, и интернет. Плюс дополнительные услуги от компании.

Причем пользователь не может отказаться от какой-либо конкретной услуги, входящие в конкретный пакет. Как правило, предоставление кабельного подключения происходит по фиксированным тарифам или абонентской плате. Также не забывайте о том, что выбирая подрядчика, вам нужно обращать внимание на отзывы клиентов.

Обычное подключение кабельного телевидения производит сотрудник компании, который осуществляет выезд на дом. Данный способ является рекомендуемым, так как исключает вероятность неправильного подключения, которая, к слову, весьма велика.

О том, как подключить спутниковую тарелку и интернет-телевидение, можно узнать из следующих статей.

«АКАДО Телеком» предлагает услуги Облачного интерактивного ТВ и кабельного ТВ для юридических лиц, в т.ч. гостиниц и бизнес-центров.

Наши преимущества:

• индивидуальное предложение: мы предложим оптимальный вариант пакета для вашего бизннеса
• выгодные тарифы на цифровое ТВ для организаций.

Интерактивное телевидение для вашего Бизнеса

ПРОСТОЕ ПОДКЛЮЧЕНИЕ И ТЕХНИЧЕСКАЯ ПОДДЕРЖКА 24/7

• Передача сигнала через Интернет не требует прокладки дополнительной кабельной сети.

ТЕМАТИЧЕСКИЕ И ALL-IN-1 ТВ-ПАКЕТЫ ДЛЯ ЛЮБЫХ ЗАДАЧ:

• Пакеты для персонального просмотра в офисе
• Публичные пакеты для бизнес-центров, ресепшн, баров, салонов красоты и т.д.
• Специальные предложения для отелей

ПЕРЕДОВЫЕ ТЕХНОЛОГИИ

• Подключение ТВ-приставки по Wi-Fi
• Управление эфиром: пауза, перемотка, отложенный и повторный просмотр, закладки и архив телеканалов до 7 дней.
• Настройка параметров изображения

ВЫГОДНЫЕ ТАРИФЫ

• Специалисты АКАДО Телеком подберут оптимальное решение для вашего Бизнеса

Услуги для операторов кабельного телевидения

«АКАДО Телеком» предлагает услуги по доставке телевизионного сигнала операторам сетей кабельного телевидения и производителям телевизионных программ. Транспортная сеть «АКАДО Телеком» обеспечивает передачу как аналогового, так и цифрового видеосигнала стандартного (SD) и высокого (HD) разрешения.

Компания осуществляет прямые телетрансляции культурно-массовых мероприятий и общественно-важных событий из спортивных комплексов, концертных и выставочных залов. К сети «АКАДО» подключены многие площадки, где проводятся зрелищные мероприятия, Главный центр управления междугородными связями и телевидением, откуда обеспечивается передача видеосигнала в российские телекомпании и зарубежные телестудии. Это позволяет в короткие сроки организовать ТВ-трансляцию в любой конфигурации.

«АКАДО Телеком» предоставляет телевизионным компаниям, радиостанциям, студиям звукозаписи услуги межстудийного обмена и передачу аудио- и видеосигналов. Высокопроизводительная мультисервисная сеть «АКАДО Телеком» позволяет передавать практически неограниченные объемы видео- и аудиопотоков как в аналоговом, так и в цифровом формате.

Для получения предложения и подключения цифрового телевидения оставьте заявку на нашем сайте (менеджер обязательно свяжется с Вами в течение двух рабочих дней) или позвоните по телефону 8 (495) 411−71-71.

Сейчас наверно уже каждый крупный интернет провайдер предоставляет услугу телевидения. ТВ я не смотрю, исключением составляют спортивные передачи.

А тут мне ради (подчеркну) интереса и повышения ЧСД))) решил осуществить подключение, да не простое, а бесплатное. Разовые затраты не учитываю.
Варианты подключения:
1. Заключить договор у провайдера на кабельное, попользовать пару месяцев, расторгнуть договор и, как правило, физически редко кто приходит и отключает. Именно так мой друг уже смотрит кабельное ТВ на протяжении 3х лет. В этом варианте все-таки надо платить сколько-то месяцев абонентки, да и не факт, что потом поленятся прийти отключить.
2. Сделать все самому.
Идея заключается в следующем (кратко):
Вскрывается коробка (если не вскрыта) провайдера, установленная меж этажей на лестничной клетке. Из этой коробки тянется коаксиальный кабель до своей квартиры, где происходит подключение к ТВ.

В моем случае коробка открылась легко, но выходы там все уже были заняты. Стоял один делитель на 3 выхода и делитель на 2 выхода. Этажом ниже в коробке был 1 выход свободный. Решили тянуть с моего этажа.

Коробка со свободным выходом этажем ниже

Коробка на моей лестничной клетке

Что было куплено. Забегая вперед скажу, что делитель на 3 купил для установки в квартиру

Друг принес с работы сверло и протяжку. Передо мной стоял вопрос сверлить вторую дыру или рассверливать уже существующую, через которую шел кабель эзернета и телефонии. Принесенное сверло было на 2-3 см длиннее ширины стены. Почему стал вопрос о второй дырке, просто было лениво отцеплять провода в квартире и вытаскивать их в подъезд для рассверливания дырки. Но начали именно с этого варианта и не прогадали. Рассверливать стали из подъезда, ибо в квартире дырка была почти в плотную к стене и дрель упиралась в распаячную коробку. Когда сверло полностью ушло в стену, а в квартире его не видно мы озадачились, просунув в дырку кабель, оказалось что до выхода сверла еще 10-15 см! Вот так вот установщики домашнего интернета владеют технологией сверления по прямой. А кто знает, как бы просверлили мы))). Удалось кое-как рассверлить дырку из квартиры. Хотя, это даже нельзя назвать рассверливанием, ибо сверло ходило свободно, что странно…
Как мы протаскивали кабели (дырка оказалась все равно маленькой, да и что-то внутри упорно мешало проходить кабелю по прямой, упирался он), в какой очередности и последовательности описывать не буду, пожалуй, это было самое сложное.

Протащив кабели, начали подготавливать разъемы и делители для быстрого подключения в коробке, что бы на максимально короткий срок лишить одну из квартир телевидения. Как я уже написал, там стояло два делителя на 3 и 2 выхода. Мы решили поставить свой делитель на 2 выхода после существующего на 3 вых. Что и было реализовано в течении пары минут. Сразу проверили на моем телевизоре. Все работает)). Нашел пару каналов, остальные надо настраивать.
Кабель закрепил на стяжки к существующей трассе.

Вид из подъезда. Облупившаяся штукатурка после сверления установщиков интернета.

Посмотрим как долго продлится халява).

Как сделать своими руками антенну для HDTV и кабель Ditch

Быстрые ссылки

• Как сделать своими руками ТВ антенну для вашего Atticante

• Шаг 0: Инструменты и оборудование для сборки HDTV антенны своими руками

04 Шаг 1. Найдите местную опору передачи

• Шаг 2. Подготовка деревянного основания

• Шаг 3. Вырежьте вешалки для одежды

• Шаг 4. Прикрепите V-образные провода к основанию

• Шаг 5: Поймать волны

• Шаг 6: Получение изображений HDTV с вашей антенной DIY

• Шаг 7: Сделайте свою DIY HDTV ANDENN

  Если вы пытаетесь сэкономить деньги и обрезать кабель, вы, возможно, обнаружили, что антенны HDTV довольно дороги. Поскольку не все каналы доступны в Интернете, полезно получить доступ к некоторым эфирным трансляциям (в отличие от кабельного или спутникового).

  Но есть цена. Вы урезаете кабель, чтобы сэкономить деньги. Хотя разовые расходы могут быть доступными, несколько минут просмотра Amazon доказывают, что только высококачественное устройство подходит для этой цели.

  Альтернативой является сборка HD-антенны своими руками из нескольких компонентов, купленных в магазине.

  Как сделать ТВ-антенну своими руками для Atticante

  В этом демонстрационном видео вы можете увидеть работающую цифровую ТВ-антенну, собранную из нескольких деталей.

  Процесс прост. Используя кусок дерева в качестве основы, требуется набор бытовых инструментов для приема телевизионных сигналов от ближайшего передатчика.

  Проволочные плечики для одежды действуют как усы антенны, которые крепятся к доске винтами и шайбами ​​и соединяются проволокой. Посередине принимаемый сигнал (усиленный одноразовыми решетками для барбекю) направляется через балун на коаксиальный кабель и на ваш телевизор.

  Цифровую телевизионную антенну, подобную этой, лучше всего устанавливать на чердаке, так как она не особо защищена от непогоды. Однако его можно адаптировать для использования на открытом воздухе, используя более прочные материалы. Однако для начала мы рекомендуем эту деревянную версию.

  Шаг 0: Инструменты и оборудование для сборки антенны HDTV своими руками

  Для начала вам нужно собрать инструменты. Убедитесь, что у вас есть:

  • Электродрель.
  • Электрическая отвертка.
  • Кусачки.
  • Плоскогубцы.
  • Линейка или рулетка.
  • Ножовка или ручной мини-вращатель (например, Dremel).

  Как видите, это все стандартные инструменты, к которым у вас уже должен быть доступ.

  Антенна HDTV состоит из следующих компонентов. Обратите внимание, что все размеры в этом проекте указаны в дюймах:

  • 22-дюймовая секция деревянной доски 2×3 или 1×3.
  • Карандаш для работы по дереву.
  • 18 шурупов, не глубже, чем выбранная вами глубина дерева (1 дюйм или 2 дюйма).
  • 18 шайб, которые устанавливаются между винтами и проводом.
  • Толстый провод для антенны «V» (плечики можно недорого купить оптом на eBay).
  • Медный провод (я использовал шесть кусков провода от блока питания старого ПК).
  • Противни для гриля из алюминиевой сетки, которые обычно используются в одноразовых наборах для барбекю.
  • 1x Балун — это небольшая коаксиальная вилка с регулируемыми винтами для подключения проводов (на фото ниже). У вас может заваляться один от старого аналогового телевизора. Если нет, вы можете купить его в Интернете или в долларовом магазине.
  • Отрезок коаксиального кабеля от антенны к телевизору. Перед установкой антенны обязательно измерьте необходимую длину.

  Шаг 1: Найдите местную опору передачи

  Знание того, где находится ближайший телепередатчик, поможет вам правильно настроить антенну.

  У вас есть разные варианты для этого. Самый простой — проверить существующую антенну и использовать ту же настройку.

  Если у вас нет антенны (возможно, вы до сих пор пользовались спутниковым или кабельным телевидением), вы можете проверить выравнивание вашего соседа.

  Интернет-ресурсы также могут помочь вам найти местные передатчики:

  • Карты приема FCC DTV (США)
  • Карты телевизионных передатчиков Ofcom (Великобритания)

  Найдите местный передатчик, выполнив поиск своего местоположения и «местный телевизионный передатчик», если ответ не указан выше.

  Шаг 2: Подготовка деревянной основы

  Начните с подготовки деревянной подложки:

  • Нарисуйте 1-дюймовый зазор посередине.
  • Начиная с 2 дюймов сверху, отметьте линию, пересекающую этот зазор через каждые 5,25 дюйма.
  • У вас должно получиться восемь точек пересечения линий.

  Это должно выглядеть примерно так.

  Шаг 3. Отрежьте плечики для одежды

  Затем отрежьте от плечиков восемь отрезков длиной 14 дюймов каждая.

  Каждый отрезок проволоки должен быть согнут наполовину, чтобы создать V-образную форму, концы которой должны быть на расстоянии трех дюймов друг от друга. Измерения необходимы для правильной работы антенн, поэтому не сворачивайте их пополам случайным образом.

  При необходимости резку можно выполнить ножовкой, но ручной мини-инструмент в стиле Dremel является более быстрым вариантом.

  Шаг 4. Прикрепите V-образные тросы к основанию

  Затем просверлите восемь направляющих отверстий для крепления V-образных тросов, используя узкое сверло. Просверлив отверстия, прикрепите V-образные провода с помощью винтов и шайб.

  Здесь можно использовать винты с болтами, но обязательно используйте шайбы для обеспечения контакта с проводом.

  Шаг 5: Поймать волны

  Переверните основание и привинтите каждый одноразовый лоток к задней части антенны двумя винтами каждый. Они действуют как отражатель, собирая сигнал для вашей антенны.

  Затем соедините V-образные секции проволокой. Перекрестите их в верхней и нижней частях и пройдите прямо по середине.

  Снимите изоляцию с двух средних проводов. Это упрощает присоединение балуна.

  Балун — это интерфейс к телевизору. Подумайте заранее и убедитесь, что он правильно расположен для подключения и повторного подключения коаксиального кабеля в замкнутом пространстве. Пайка балуна сделает соединение постоянным, но если вы не уверены в этом, сначала ознакомьтесь с нашим руководством по пайке для начинающих.

  Поздравляем, вы собрали антенну HDTV из бытовых деталей!

  Шаг 6.

  Прием HDTV-изображений с помощью самодельной антенны

  Вы построили антенну — теперь самое время попробовать!

  Подключите устройство к подходящему HDTV, откройте меню телевизора и начните поиск каналов. Как и в случае с любой телевизионной антенной, вам нужно будет попробовать несколько положений, чтобы получить наилучшие результаты, так что наберитесь терпения.

  Прежде чем устанавливать антенну на постоянной основе, разумно получить измеритель правильного угла, необходимого для приема изображений. Это может занять довольно много проб и ошибок в зависимости от вашей среды. Возможно, вы обнаружите, что крепление устройства к внешней стене — лучший вариант, чем прятать его на чердаке или крепить к потолку.

  Я обнаружил, что размещение антенны на столе и медленное позиционирование ее на одной линии с существующей антенной на крыше дало отличные результаты. Это случай того, что работает для вас и вашего окружения.

  Шаг 7. Установка антенны HDTV своими руками

  Последний шаг — установка антенны своими руками. Как вы это сделаете, будет зависеть от вашего местоположения и местного уровня сигнала.

  Например, если ваш дом может принимать хороший и сильный сигнал, вы можете разместить антенну на чердаке. Однако стандартный прием, вероятно, потребует от вас установки антенны на столбе.

  Вы построили антенну HDTV на карманные деньги

  Совершенно новая антенна HTV, которую вы можете установить, обойдется вам не менее чем в 50 долларов. Менее чем за 10 долларов или меньше, если у вас есть все компоненты, вы можете создать свой собственный.

  Поскольку все идет своими руками, эта задача достаточно проста, чтобы с ней справился любой. Это может занять пару часов, но результаты говорят сами за себя.

  Ищете что-нибудь попроще? Ознакомьтесь с нашим списком лучших антенн HDTV своими руками, которые вы можете построить.

  СДЕЛАЙ САМ В ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ | duncancable

  Информация в этом разделе предоставлена ​​компанией Duncan Cable с целью поддержания качества обслуживания всех абонентов кабельного телевидения. Несмотря на то, что любое вмешательство или несанкционированное подключение к активному оборудованию или кабелям Duncan Cables является незаконным, многие домовладельцы, подрядчики или строители могут захотеть проложить собственную проводку кабельного телевидения в своем доме. Эти руководящие принципы и инструкции помогут ответить на ваши вопросы и гарантировать, что установленная вами проводка будет исправно работать долгие годы.

  ​

  Правильный выбор коаксиального кабеля для кабельного телевидения.



  Внешне все может выглядеть одинаково, но это определенно не так. Что действительно важно внутри, так это характеристики экранирования и соединения, различающиеся у разных производителей. Коаксиальный кабель изготавливается для самых разных целей. Если есть какие-либо сомнения, не стесняйтесь звонить нам. Мы будем рады ответить на ваши вопросы лично.

  1. Кабель типа RG-6 с 67-процентным экраном чаще всего используется для кабельного телевидения в домашних условиях и является минимальным требованием для кабеля Duncan. Он должен быть одобрен UL, и на куртке должны быть напечатаны буквы «CATV».

  ​

  2.  Диэлектрик (белый материал вокруг центральной медной жилы) должен быть из вспененного материала, а не из твердого пластика. Диэлектрик должен быть обернут фольгой и приклеен к диэлектрику.

  ​

  3.  На внешней стороне фольги должно быть достаточное количество проволочной оплетки, по крайней мере, четыре проволоки на оплетку. Это экранирование важно для того, чтобы внешние сигналы не создавали помех сигналам нашего кабеля и наоборот. Диаграмма справа может оказать дополнительную помощь.

  Планирование и прокладка кабеля в доме.

  ​

  Предпочтительным методом является обеспечение каждой телевизионной розетки выделенной линией от нашей точки обслуживания снаружи дома до каждой телевизионной розетки внутри дома. Это гарантирует, что каждый телевизор получает сбалансированный уровень сигнала. Важно иметь в виду, что уровни сигнала уменьшаются каждый раз, когда кабельная линия разделяется. Этой проблеме следует уделить особое внимание, чтобы избежать потери конечного качества изображения.

  Вот несколько важных советов, которые помогут уменьшить возможные проблемы.

  ​

  1. Проложите каждый кабель от точки обслуживания Duncan Cable до нужного места выхода по кратчайшему маршруту, чтобы кабель был как можно короче, что минимизирует потери.

  ​

  2. Не делайте резких изгибов кабеля. Старайтесь поддерживать радиус изгиба не менее 2 1/2 дюйма.

  ​

  3. Не перегибайте и не пережимайте кабель. Избегайте использования скоб, но если они необходимы, убедитесь, что они не прокалывают и не вдавливают внешнюю оболочку кабеля.

  ​

  4. Держите кабели подальше от нагревательных элементов, отопительных каналов и труб горячей воды. Тепло ухудшит внутреннюю часть кабеля, что в конечном итоге вызовет проблемы с приемом.

  ​

  5.  Не прокладывайте кабели под коврами, которые могут пересекать дверной проем. Интенсивный пешеходный трафик повредит кабель. Следите за тем, чтобы кабель не касался полосок для ковровых гвоздей, которые могут проколоть оболочку кабеля.

  ​

  6. Оставьте примерно 1–2 фута дополнительного провода в точках входа и выхода, чтобы компания Duncan Cable могла выполнить необходимые окончательные соединения.

  ​

  7. Не пытайтесь установить соединители на конце кабеля. Большинство проблем с приемом вызвано неправильной установкой этих разъемов. Данную операцию будет выполнять Duncan Cable, когда услуга или розетки активированы.

  ​

  Компания Duncan Cable с радостью ответит на любые вопросы, которые могут у вас возникнуть относительно прокладки домашней электропроводки. Хотя это кажется очень простым процессом, многие факторы, о которых вы можете не знать, могут вызвать проблемы с приемом не только в вашем регионе, но и в других точках нашей системы. Чем более сложные услуги предлагаются в нашей кабельной сети, тем более чувствительной она становится к небольшим проблемам, связанным с простыми неисправностями кабелей и соединений.
