Кабельный чулок: устройство, назначение, типоразмеры

  • Статья
  • Видео

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков.

  • Основные виды чулков
  • Инструкция по использованию

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Как протянуть кабель через гофру
  • Что такое наведенное напряжение
  • Что делать, если разбилась энергосберегающая лампа

Чулок для протяжки кабеля

Главная » Статьи » Чулок для протяжки кабеля


Кабельные чулки для протяжки кабеля

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

  • Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
  • Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
  • Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
  • Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
  • Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
  • Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
  • Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
  • Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Виды кабельных чулок и преимущества их использования

Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

  • минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
  • снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
  • гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
  • возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
  • высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
  • простота установки чулка на кабель и крепления его к протяжке;
  • отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

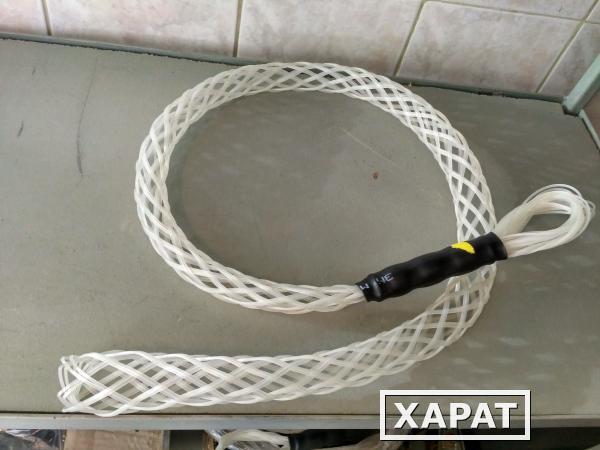

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности. Читайте также статью: → «Правила электробезопасности».

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Совет #1. Введение в конструкцию чулка второй петли при прочих равных условиях увеличивает его гибкость, что делает такие чулки предпочтительными при работах на трассах с большим количеством поворотов.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

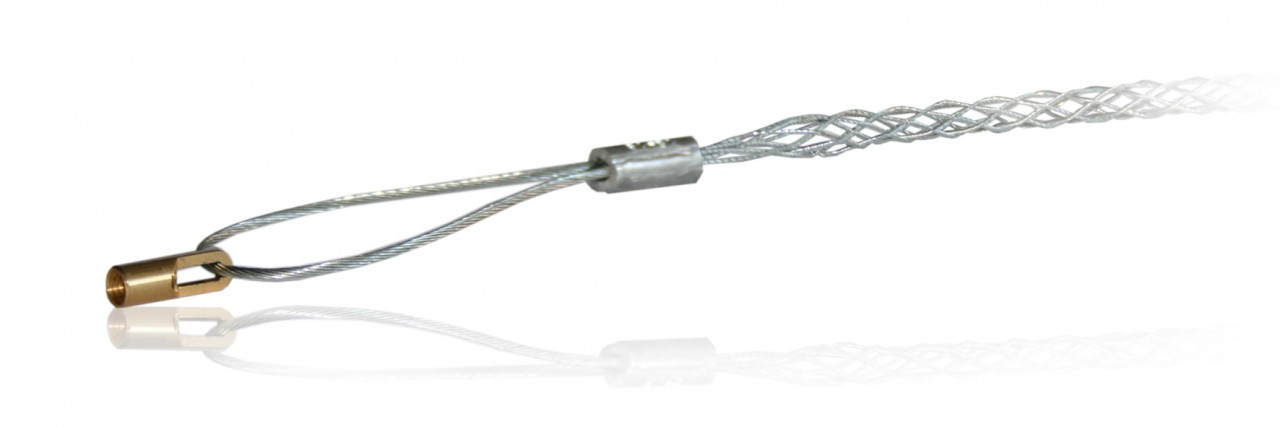

Стандартный кабельный чулок

Как действует кабельный чулок

Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.

Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)

Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.

Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.

Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.

Основные разновидности кабельных чулок

В зависимости от решаемой задачи целесообразно применение кабельных чулок различных разновидностей. Простейшим вариантом изделия, предназначенным для прокладки кабелей по прямолинейным каналам, является классический чулок с одинарной петлей, часто называемый стандартным или монтажным чулком. Его характерным признаком является то, что один из концов рукава открыт, а на втором сформирована петля для крепления протяжного элемента.

Обычные / удлиненные стандартные кабельные чулки
Тип чулка Диаметр кабеля, мм Рабочая длина рукава, мм Масса, кг
КЧС 20/1 / КЧС 20/1У 10 – 19,9 900 / 1000 0,05/0,07
КЧС 30/1 / КЧС 30/1У 20 – 29,9 900 / 1000 0,25/0,3
КЧС 40/1 / КЧС 40/1У 30 – 39,9 900 / 1250 0,3/0,5
КЧС 110/1 / КЧС 110/1У 95 – 109,9 1100 / 1500 1,8/2,3
КЧС 180/1 / КЧС 180/1У 150 – 181 1100 / 1500 2,5/3,4

Более сложным и эффективным является стандартный чулок с двумя петлями. По сравнению со своим однопетлевым аналогом отличается более высокой гибкостью, что несколько упрощает процесс его установки на кабель.

Двухпетлевые кабельные чулки в обычном и удлиненном исполнении
Артикул Внешний диаметр кабеля, мм Длина рукава, мм Масса, кг
КЧС 50/2 / КЧС 50/2У 40 – 50 910 / 1010 0,5/0,8
КЧС 65/2 / КЧС 65/2У 50 – 65 0,9/1,2
КЧС 80/2 / КЧС 80/2У 65 – 80 1110 / 1510 1,0/1,3
КЧС 130/2 / КЧС 130/2У 110 – 130 1120 / 1520 1,9/2,4
КЧС 150/2 / КЧС 150/2У 130 – 150,5 1130 / 1530 2,2/2,8

Проходные чулки, называемые также разъемными, имеются в вариантах с одной и двумя петлями и используются в тех случаях, когда решается задача подтягивания кабеля в промежуточной точке трассы. В отличие от всех остальных сплошных или глухих вариантов, данное изделие имеет открытое с обеих сторон исполнение рукава, а сам рукав выполняется разъемным вдоль продольной оси. Разъемный чулок одевается на кабель боковым движением, приведение в рабочее состояние производится соединением краев. Для этого может применяться шнуровка краев сетки стальным тросиком или шнуром из полимерного материала, а также крепление друг к другу продеванием стального штыря.

Разъемные кабельные чулки обычного / удлиненного типов
Марка Диаметр оболочки кабеля, мм Используемая длина рукава, мм Масса, кг
КЧР 20/2 / КЧР 20/2У 10 – 20,2 903 / 1003 0,05/0,07
КЧР 30/2 / КЧР 30/2У 20 – 30,2 904 / 1004 0,25/0,3
КЧР 40/2 / КЧР 40/2У 30 – 40,2 905 / 1255 0,3/0,5
КЧР 110/2 / КЧР 110/2У 95 – 110,2 901/ 1501 1,8/2,3
КЧР 180/2 / КЧР 180/2У 150 – 181,2 901/ 1501 2,5/3,4

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Тройной кабельный чулок

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

  • при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
  • как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

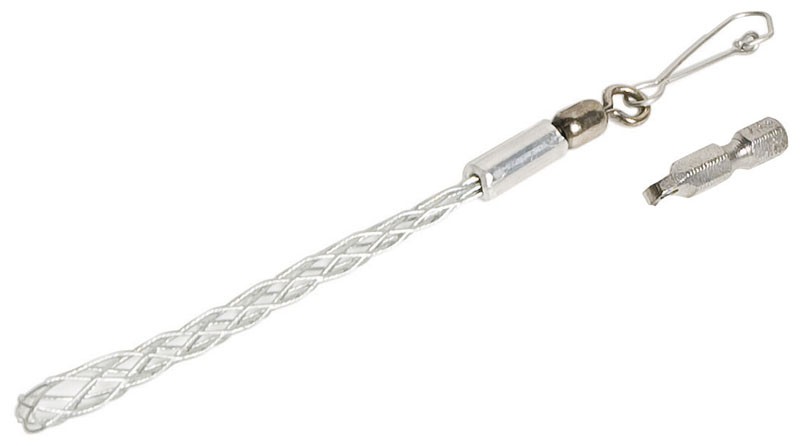

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Подбор кабельного чулка

В процессе подбора кабельного чулка учитываются как характеристики кабеля (диаметр, погонная масса, допустимое тянущее усилие), так и характер кабельной трассы и степень ее заполнения другими кабельными изделиями. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ». Номинальные значения диаметров протягиваемых кабелей задаются в мм и обычно указываются на крепежной втулке протяжного кольца. Рабочий диапазон диаметров обычно укладывается в значения +/- 15-20% от номинального значения.

Чулок с определенным диаметром может иметь обычное и удлиненное исполнение в зависимости от длины рукава, а также изготавливаться из проволоки различного диаметра. Целесообразность применения нескольких вариантов изделия обусловлена свойством наращивания допустимого тягового усилия по мере увеличения длины рукава и диаметра проволоки.

Совет #2. Необходимо строго контролировать соответствие диаметров кабеля и рукава чулка. Нарушение этого правила приводит к сложностям установки (чулок меньшего диаметра) или резкому росту рисков срыва чулка с кабеля при увеличении усилия.

Особенности применения кабельных чулок

В процессе использования кабельных чулок следует придерживаться ряда несложных правил:

  1. На трассах с поворотами предпочтение следует отдавать двухпетлевым кабельным чулкам, отличающимся большей гибкостью.
  2. Для протяжки претерминированных кабельных изделий с концевыми муфтами следует использовать разъемные чулки, которые устанавливаются на конец кабеля. Для устранения опасности повреждения концевая муфта дополнительно притягивается липкой лентой к протяжке или прутку УЗК.
  3. Величина допустимого тянущего усилия чулка должна превышать аналогичный параметр протягиваемого кабеля.
  4. Кроме кабелей чулки могут использоваться для работы с иными цилиндрическими предметами подходящего для них диаметра.
  5. Полимерные кабельные чулки предпочтительны при работе в условиях повышенной влажности. Читайте также статью: → «Правила техники безопасности при электромонтажных работах».

Типичные ошибки при работе с кабельными чулками

  1. Неполное продвижение конца кабеля в рукав сопровождается рисками срыва чулка и повреждения кабеля.
  2. Кабельный чулок должен устанавливаться только на кабели с подходящим диаметром. Увеличивать диаметр протягиваемого кабеля отрезком шланга или подмоткой липкой лентой не разрешается из-за опасности срыва этих элементов при появлении высоких тянущих усилий.
  3. Поверхность кабелей с алюминиевой оболочкой при использовании чулка должна обязательно защищаться специальной подающей трубкой.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Монтажные чулки для кабеля — ООО «ЧулковЪ»

Основное направление деятельности компании «ЧулковЪ» – выпуск и поставка высококачественных кабельных чулков и дополнительного оборудования, предназначенного для проведения кабельных линий и осуществления работ по электромонтажу. Мы специализируемся на выпуске разных видов чулков для монтажа воздушных электрических линий, кабельных линий связи, СИП и прочих сетей.

Чулки для прокладывания и протяжки кабелей

Монтажный чулок представляет собой специальное приспособление из усиленного оцинкованного троса, предназначенное для захвата кабеля и используемое при проведении работ по прокладыванию проводов разного диаметра. Благодаря чулкам, стало возможным предотвращение повреждений изоляции кабеля и растяжения его в точках захвата. Независимо от типа чулка, все они снабжены специальными петлями, которые облегчают захват кабеля и обеспечивают удобство его укладки в каналы. Изготовлены наши кабельные чулки из высокопрочной стали или специализированной оцинкованной стали методом одинарного, двойного или тройного плетения с алюминиевыми втулками, которые предохраняют их от повреждений об острые концы прокладываемого кабеля.

Так как к прокладке электрических линий выдвигаются повышенные требования по безопасности, то каждый наш захват-чулок по прочностным характеристикам в несколько раз превосходит стандартные.

В зависимости от того, в каких условиях прокладывается кабель, чулки могут быть:

  • стандартными, оснащенные одной или двумя петлями;
  • разъемными с одной или двумя петлями;
  • тройными;
  • боковыми для временного захвата провода;
  • транзитными для соединения отдельных частей кабеля.

Оборудование для прокладки кабеля

Компания «ЧулковЪ» предлагает к поставке необходимое дополнительное оборудование и принадлежности, без которых качественная и надежная прокладка кабеля будет неосуществима: ролики для разматывания кабеля с барабанов, телеги, разные виды домкратов, оборудование для сматывания и разматывания кабелей.

Ролики для размотки барабана

Данное оборудование представляет собой компактные и достаточно надежные устройства, предназначенные для уменьшения усилий при сматывании кабеля с катушки, снижения нагрузки на кабель и уменьшения тягового усилия при воздушной или подземной прокладке кабельных линий.

Кабельные тележки

Для перевозки кабельных барабанов, для крепежа и плавного перемещения кабеля к источнику питания для кранов, талей и прочего навесного электрооборудования предназначаются кабельные тележки.

Домкраты и ролики

Основным предназначением кабельных домкратов является помощь в прокладывании кабелей и проводов различных типоразмеров, для удержания их на весу и для смотки. Данные устройства, независимо от системы подъема: винтовая или гидравлическая, имеют грузоподъемность от 2 до 20 тонн. С применением кабельных домкратов протяжка кабеля будет проходить в разы легче и быстрее. Мы выпускаем домкраты, оснащенные тормозами, что позволяет контролировать вращение барабана с кабелем, домкраты с усиленным каркасом и поджимные башмаки, предназначенные для надежной фиксации оси барабана.

Кабельные ролики

Благодаря данным устройствам, стали возможными формирование маршрута для прокладки кабелей, облегченная их протяжка через повороты и упрощенное соединение кабельных лотков. Наша компания предлагает линейные ролики для прокладывания кабеля в канавах в прямом направлении и под углом, подвесные ролики для протяжки кабеля по воздуху, ролики для выпуска кабеля, которые монтируются перед барабаном в одном направлении с кабелем, ролики для ввода проводов в трубу и пр.

Устройства для сматывания кабеля, отдающие стойки

Данное оборудование для сматывания и разматывания кабеля или провода с барабанов и бухт читается пассивными устройствами грузоподъемность до 5 тонн, которые предназначены для установки и размотки кабельных барабанов.

Наша главная цель – выпуск качественной и надежной перемоточной продукции и электромонтажного оборудования! При этом мы нацелены на выпуск и продвижение новых видов продукции!

chylkov.ru

Кабельные чулки

Кабельный чулок представляет собой особое приспособление, при помощи которого выполняют работы по прокладке кабеля различных диаметров.

Кабельные чулки служат для монтажа кабеля в воздушном пространстве, а также для прокладывания в траншее под землей.

Разновидности

Существует несколько разновидностей изделий:

  • стандартный, имеющий одну петлю;
  • стандартный, оснащенный двумя петлями;
  • разъемный, имеющий единственную петлю;
  • разъемного вида, имеющий две петли;
  • тройной;
  • изделие транзитного типа;
  • изделие монтажного типа для СИП;
  • чулок для ВЛ 110-750 кВ, грозотроса, ОКГТ;
  • поддерживающий, имеющий одну петлю;
  • поддерживающий, имеющий две петли.

Первый тип изделия служит для того, чтобы было удобно с торцевой стороны присоединить кабель. Материал, из которого изготовлены чулки – это оцинкованный стальной трос, имеющий двойное переплетение. Благодаря этому они отличаются высокой прочностью и устойчивостью к коррозии. Также подобные изделия характеризуются необходимой эластичностью для более удобного использования с кабелем.

Чулок кабельный, имеющий 2 петли, обеспечивает временное присоединение кабеля с торцевой стороны во время строительно-монтажных операций, связанных с прокладкой провода различных колодцах, углублениях. Его преимуществом является то, что за счет наличия двух петель создается препятствие нарушения изолирования проводов , а также не происходит деформации в процессе работ, кабель остается на месте.

Основная часть данного двухпетельного чулка имеет в своем составе оцинкованный материал и сталь. Тем самым оптимальным образом задается эластичность и затягивание изделия при натяжении.

Чулки разъемного типа, имеющие одну петлю, обеспечивают захват провода по всей длине. И пользуется при прокладке в траншее, колодце. Данный чулок можно использовать в качестве вспомогательного на промежуточном участке в условиях свободного доступа к кабелю и на конкретном участке для его подтяжки.

Кабельные чулки тройного типа используются при одновременном захвате3 кабелей. Данное изделие имеет в составе 3 чулка, которые объединены общей петлей.

Транзитный кабельный чулок служит с целью замены имеющейся кабельной проводки на новую. Эти конструкции помогают заменить старый кабель на новый, не применяя вспомогательные средства.

Статья подготовлена сайтом kasus.su − производство перемоточного и монтажного оборудования.

beybitblog.ru


Смотрите также

  • Авббшв кабель расшифровка
  • Лотки металлические для кабеля
  • Кабель крбк расшифровка
  • Кабель для прикуривания автомобиля
  • Ввод кабеля в дом со столба
  • Кабель нагревательный для водостоков
  • Подбор автомата по сечению кабеля
  • Маркировка для проводов и кабелей
  • Кабель для плиты электрической
  • Вес кабеля авббшв 4х150
  • Марки проводов и кабелей и их расшифровка

кабельные носки | носки для протягивания кабеля | Кабельные муфты ВН 11 кВ 33 кВ

Кабельные муфты – протяжка кабелей и воздушных линий | LV MV HV EHV 11 кВ 33 кВ до 400 кВ

Кабельные муфты LV MV HV

➡ Полный ассортимент кабельных муфт , включая одиночные, двойные, многоплетенные, шнурованные и открытые типы для протягивания и поддержки всех типов мощности , оптоволокно, подводные кабели и шлангокабели во время установки – кабельные муфты изготавливаются из проволоки из оцинкованной стали, проволоки из нержавеющей стали или непроводящего арамидного волокна.

Доступен ряд решетчатых конструкций – одинарного, двойного, тройного или многослойного плетения – для достижения требуемой прочности троса на растяжение.

Кабельные муфты

спроектированы и спроектированы для обеспечения надежной работы при прокладке кабелей или труб СН ВН через воздуховоды , кабелепроводы и траншеи.

Сюда входят носки для протягивания, поддержки и защиты  LV Низковольтные кабели, MV Среднего напряжения и HV Высоковольтные кабели в подземных траншеях, кабельных каналах или конструкциях воздушных линий электропередач — мы распространяем продукты для прокладки кабелей и подвесных опор Линии (ВЛ), в том числе ЛН, Проекты 11 кВ и 33 кВ, 132 кВ, 275 кВ и 400 кВ для британских и международных сетей передачи и распределения.


Кабели для ветроэнергетики

Thorne & Derrick предлагает большие объемы проектов, быструю доступность, полные отчеты об испытаниях и более чем 40-летний опыт работы в цепочках поставок, складируя и распределяя морские кабельные захваты (носки) и захваты для шлангов для применения, в том числе на берегу и морская прокладка кабелей, поддержка кабелей внутри ветряных турбин и общая прокладка кабелей высокого напряжения низкого напряжения.

Полный ассортимент кабельных муфт для использования при прокладке межрешетчатых и экспортных кабелей морских ветровых установок.

Протяжка и поддержка силовых и подводных кабелей в ветроэнергетике | Эти кабельные муфты, изготовленные из нержавеющей стали марки 316 для использования в морских/морских условиях, подходят для использования в секторе возобновляемых источников энергии в таких приложениях, как прокладка кабеля (на суше и в море), опора кабеля внутри ветряных турбин и укладка кабелей — используются для протягивания, защиты и поддержки. кабели ветряных турбин. На фото : Июнь 2020 г .: Первый из двух экспортных кабелей длиной 37 километров каждый был проложен на побережье Торнтонлох-Бич в рамках строительства морской ветряной электростанции Neart na Gaoithe (NnG).


Протяжка кабеля с помощью кабельных муфт является, вероятно, наиболее распространенным способом прокладки подземных и воздушных проводов.

3 наиболее распространенных типа:

  1. конец кабеля LV-HV в направлении натяжения кабеля для высокопрочных приложений
  2. Двойная кабельная муфта с проушиной – может быть установлена ​​на конце троса в направлении натяжения или, при необходимости, может быть сдвинута вниз по низковольтному кабелю. снят свободный конец кабеля при креплении к заделке
  3. Носок на шнуровке – кабельный зажим открытого типа, подходящий для крепления в середине пролета по окружности кабеля НН-ВН в любой точке участка кабеля

Кабельный наконечник вручную надевается на конец троса и прикрепляется трос лебедки.

При натяжении носок диаметрально сжимается до тех пор, пока не будет обеспечено прочное сцепление с кабелем. При использовании этого метода необходимо следить за тем, чтобы натяжение не было чрезмерным, иначе может произойти растяжение оболочки.

Металлические кабельные муфты, изготовленные из оцинкованной или нержавеющей стали с высокой прочностью на растяжение типа 316, обеспечивают эффективную разгрузку от натяжения и временную поддержку во время протягивания и установки – специалист

Арамидные (неметаллические) муфты доступны для подводных работ, протягивания канатов и кабелей под напряжением в потенциально взрывоопасных средах, где искрообразование представляет опасность в соответствии с директивой ATEX.

Доступны кабельные носки одинарного или двойного плетения с ориентировочной разрывной нагрузкой до 30 455 кг и диапазоном диаметров до 500 мм.

В строительных стандартах Великобритании рекомендуется, чтобы все пилотные, телефонные и силовые кабели (НН, 11 кВ, 20 кВ, 33 кВ, 66 кВ и 132 кВ) обычно протягивались с помощью кабельного чулка соответствующего размера, надежно закрепленного на кабеле.

Более сложная и сложная протяжка кабеля может потребовать использования тянущей проушины, прикрепленной непосредственно к жилам кабеля – обычно используется вместе с кабельными роликами для прокладки подземных силовых кабелей НН до 132 кВ.

Когда используются ручные или ручные методы протяжки кабеля, а не механические методы, такие как тросовые лебедки , на кабель надевается кабельный чехол или чулок соответствующего размера. Типичные области применения включают работы по устранению неисправностей или соединение кабелей на более коротких кабелях НН-ВН.

Кабельные муфты с покрытием из оцинкованной стали, нержавеющей стали и кевлара с опцией цветовой кодировки доступны для протяжки всех типов тяжелых грузов, включая силовые кабели среднего и высокого напряжения, а также натяжение воздушных линий электропередач и распределительных линий — подходят для использования с неизолированным или изолированным кабелем, проводником или провод.


Кабельные муфты и опоры

Кабельные муфты и опорные зажимы доступны для установки кабелей массива 33 кВ 66 кВ до Соединение и заделка ВН в опорах ветряных электростанций, турбинах и морских подстанциях. Подходит для погружения на глубину до 300 метров и изготавливается из нержавеющей стали или неметаллического арамидного материала для протягивания и поддержки подводных и шлангокабельных кабелей с наружным диаметром до 500 мм.

ВН 275кВ-400кВ | МВ 132кВ-66кВ-33кВ-11кВ | Кабели и проводники низкого напряжения

11 кВ 33 кВ 66 кВ Кабельные муфты

BS6622 11 кВ 33 кВ | Одножильные и трехжильные кабели

BS6622/BS7835 | БС7870 | БС6883 | IEC60502

Тройные кабельные муфты 11 кВ для протягивания одножильных кабелей среднего напряжения (MV) или в жгутах, а также стандартных трехжильных кабелей XLPE, EPR и PILC до 33 кВ.

Кабельные муфты могут быть предусмотрены для силовых кабелей ВН-СВН и проводов воздушных линий в зависимости от наружного диаметра кабеля и максимального натяжения кабеля или проводника, обеспечивая разгрузку натяжения как для подземных силовых кабелей, протянутых в открытые траншеи, так и для проводов воздушных проводов на конструкции, расположенные рядом с линией.

Кабельные муфты с открытым концом можно использовать для соединения двух кабелей в непрерывную петлю.

Кабельные носки | показанный здесь, обеспечивающий безопасную доставку и разгрузку новых кабелей Prysmian XLPE на 66 кВ на подстанцию ​​AIS. Подстанция будет подключаться к ранее установленному трансформатору 66/11 кВ, а затем к существующей подстанции 11 кВ.

Протягивание кабелей Triplex

Кабельные муфты Triplex (на фото) имеют 3 встроенных кабельных зажима из оцинкованной стали в единое целое для протягивания силовых кабелей среднего напряжения с сечением жил кабеля 95 кв. мм, 185 кв. мм, 300 кв. мм и до 630 кв. мм в соответствии со стандартом BS7870 — это включает класс вольт 6350/11000/11 кВ по BS7870 и 33 кВ/33000 В по BS7870-4.10.

См. LV 11KV 33KV Cable Socks и проводник


444KV кабельных носков и проводников


444KV Кабельных носков и проводника


44444KV Cable Socks и проводника


4444444KV. , твердый или вращающийся глаз)

  • Шнуровка
  • Открытый
  • Носки для поддержки ветряных турбин
  • Непроводящие кабельные муфты для натяжки LV ABC

    Непроводящие кабельные муфты или чулки изготавливаются из синтетического материала с высокой прочностью на разрыв для натяжки ABC. или двойное переплетение, когда требуется более высокое усилие натяжения троса. Эти кабельные муфты также подходят для прокладки новых низковольтных проводов ABC при работе в непосредственной близости от оголенных проводов под напряжением.

    Управление и наведение кабеля

    В дополнение к нашему ассортименту кабельных муфт и оборудования для протяжки мы также распространяем продукты, способствующие безопасной и эффективной прокладке воздушных и подземных кабелей.

    Устройство предотвращения вращения ARD – используется с оптоволоконными кабелями и кабелями OPGW для предотвращения скручивания и повреждения кабеля при натягивании на натяжные блоки. Свяжитесь с нами для получения дополнительной информации.


    Как использовать носки с одним и двумя ушами

    Перед использованием всегда проверяйте состояние кабельной муфты на наличие повреждений – убедитесь, что используется правильный размер муфты для предполагаемого диаметра кабеля и приблизительной разрывной нагрузки.

    1 Выберите кабельные наконечники, соответствующие диаметру внешней оболочки кабеля

    2  Расширьте решетку на конце кабельного наконечника – прижмите конец наконечника к твердой поверхности, чтобы вызвать расширение на открытом конце

    3 Наденьте кабельный наконечник на открытый конец кабеля

    4 Наденьте чулок на кабель

    5 Наденьте чулок по длине кабеля так, чтобы вся плетеная решетка соприкасалась с оболочкой кабеля

    6 удерживая кабель, на конце носка должны быть установлены 2 хомута. Рекомендуется расстояние от 1 1/4″ (30 мм) до 2 1/4″ (55 мм) от конца носка

    7 Затем ленту следует обмотать вокруг конца носка, наиболее удаленного от глазков

    8 Это предотвратит заедание кабельного наконечника при втягивании



    Металлические или неметаллические кабельные наконечники из арамида

    Кабельные наконечники из оцинкованной стали, нержавеющей стали, арамида или Zylon с различными вариантами решетки, включая закрытые, шнуровка или стержень для наземных или морских/оффшорных кабелей для снятия натяжения и протяжки. Имеются специальные кабельные чулки двойного переплетения из нержавеющей стали для поддержки электрических кабелей и снижения нагрузки на окончание кабеля или точки подключения.

    Критические с точки зрения безопасности кабельные муфты используются в гражданском строительстве, телекоммуникациях, горнодобывающей промышленности, производстве электроэнергии, морской/оффшорной, оборонной/аэрокосмической и железнодорожной промышленности для обеспечения возможности установки всех типов подземных кабелей или проводников воздушных линий.

    Одноглазый | Двойной глаз | зашнуровать | Кабельные муфты триплекс 11 кВ 33 кВ

    Высоковольтные и воздушные линии

    Ассортимент кабельных муфт для установки Воздушные линии (ВЛ) , включая низковольтные, 11 кВ и 33 кВ, 132 кВ, 275 кВ и 400 кВ кабельные и проводные проекты в Великобритании и за рубежом для передающих и распределительных сетей для всех распространенных проводников, включая Horse, Lynx, Upas, Zebra и Araucaria, а также заземляющие провода OPGW.

    Носки для натяжки воздушных линий – для натяжки высоковольтных проводов для передачи и распределения электроэнергии.


    Кабельные муфты и изделия для протяжки lv mv hv

    Полный ассортимент низковольтного, среднего и высокого напряжения изделия для протяжки кабеля для установки и соединения кабелей в траншеях или каналах, включая низковольтные, 11 кВ/33 кВ среднего напряжения (СН), 66 кВ/132 кВ высокого напряжения (ВН) и сверхвысокого напряжения передающие и распределительные кабели до 400 кВ.

    Кабельные ролики | Домкраты для подъема барабанов | Стержни воздуховодов | кабельные носки | Кабельная смазка | Уплотнения воздуховодов | Кабельный канал

    Запросить

    Спецификации

    Захваты и носки для вытягивания волокна

    1. Дом
    2. Тип продукта
    3. Структурная поддержка, инструменты и аксессуары
    4. Волоконные инструменты, расходные материалы и аксессуары
    5. Захваты и носки для вытягивания волокна

    Показаны 3. Результаты

    Сортировать Сортировать по: номеру детали Сортировать по: названию детали Сортировать по: описанию Сортировать по: популярности

    Скачать список продуктов 6B4D188A-4265-4FD3-AF10-178734D83F7CСоздано с помощью SketchTool.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
