Как правильно соединить телефонный провод?

Телефон является стационарным электротехническим устройством, позволяющим людям производить обмен информацией, находясь на расстоянии друг от друга. Процесс обеспечивается при помощи слабых электрических сигналов.

Какова величина напряжения в телефонных линиях связи

По телефонным линиям связи протекает напряжение постоянного тока, величина которого составляет 40-60B при условии, что телефонная трубка является положенной на аппарат. Когда поступает звонок, напряжение меняется на переменное, а его амплитуда может достигать 120B. При снятии телефонной трубки происходит снижение напряжения до 6-12B.

Телефонная линия отключается в случае, если надолго была снята трубка, а номер так и не был набран, либо если проводники на линии связи были накоротко замкнуты. Также линия автоматически отключается АТС с целью экономии электрической энергии. В таких условиях, если нужно самостоятельно подключить телефон к линии связи, вы можете смело приступать к этой процедуре.

Как подключается телефон к линии связи

Телефонные аппараты, радиотелефоны и факсы подключаются к линии связи методом разъемного соединения, с использованием розетки и вилки. На сегодняшний день допускаются к использованию разъемы, относящиеся к двум стандартам:

• Советские (более устаревшие) – ГОСТ8810-81 РТШК-4;
• Современные разъемы RJ-11, которые соответствуют международным стандартам МЭК 60669-1 и 60884-1.

Также встречаются универсальные разъемы, обеспечивающие возможность подключения розеток и вилок, различающихся по стандарту.

Как подключается телефон напрямую к проводникам линии связи

В некоторых ситуациях возникает необходимость подключения телефонного аппарата к линии связи, при этом в наличии не имеется нужной розетки либо она вовсе не подходит. В этом случае допускается соединение телефонного провода напрямую с проводниками линии связи путем обычной скрутки. Оголенные участки, как правило, покрываются обычной изолентой.

Качество связи при таком способе соединения никак не пострадает.

Для телефонного шнура характерна высокая степень гибкости – он представлен в виде особенного провода с жилами, изготовленными по специальной технологии. Так, сверхтонкие медные ленточки навиваются поверх хлопчатобумажной нити, а сами проводники называются мишурой. Такие проводники нашли широкое применение в производстве наушников, при соединениях телефонных трубок с базовыми аппаратами, а также для приборов, эксплуатация которых предполагает частый или постоянный изгиб провода.

В каждой жиле проводников типа мишура насчитывается сразу несколько, между собой они свиты, а потому паять их довольно сложно из-за низкой механической прочности такого соединения. Наиболее надежный способ – скрутка. Она выполняется по следующему алгоритму:

• Мишура телефонного шнура освобождается от изоляции на расстоянии 10-15мм, а проводники линейного провода – 20-25мм. Для этого можно использовать обычный нож.
• Оба провода следует сложить вместе, при этом мишура должна быть загнутой в сторону проводника, а жила линейного провода навита на мишуру, прижатую к изоляционному слою. Оптимальное количество витков – до 5-ти штук.
• Аналогичным образом скручивается и второй проводник шнура.
• Место соединения покрывается изоляционной лентой.

Такое соединение получается максимально аккуратным. Оно может быть и прямым – для этого перед нанесением изоляции следует согнуть на 180 градусов линейный провод. При этом существенно возрастает механическая прочность всего соединения.

Как отремонтировать телефонную линию связи

В случае, если по каким-либо причинам нарушилась связь и стационарный телефон не работает, можно вызвать связиста, который, как правило, приходит в неудобное время, или же восстановить связь самостоятельно. Телефон может прекратить работать по двум причинам:

• Из-за поломки телефонного аппарата;
• Из-за неисправностей на телефонной линии.

В первом случае решить проблему можно, просто подключив запасной телефон вместо поврежденного. Если связь восстановилась, значит неисправен был именно аппарат, а если нет – то линия.

Исправна ли линия или нет можно проверить путем измерения напряжения в телефонной розетке. Если под рукой у вас нет измерительного прибора, рекомендуется проверить, надежно ли подсоединен линейный провод связи к контактам в розетке. Если соединение присутствует, и оно полностью надежное, то определить к каким именно контактам подключена принадлежащая вам линия связи очень просто. При отсутствии такой возможности проверить надежность присоединения к плинту можно, изучив все подключенные линии.

В случае, когда напряжение на контактах плинта имеется, а ваша пара проводников надежно подсоединена, это указывает на то, что проводник, который идет к точке, где установлен телефон, оборван. При отсутствии напряжения рекомендуется отсоединить какой-либо проводник, который идет в квартиру, а через определенный промежуток времени повторно выполнить измерение. Если появится напряжение, это указывает на то, что в проводе, который идет от плинта к розетке в доме, возможно произошло короткое замыкание.

Проверить этот факт можно, заново присоединив провод телефонной линии к контактам – при измерении напряжения оно заново пропадет.

Подключение телефонного удлинителя

В некоторых ситуациях нужно переместить телефонный аппарат в другое место, но длина шнура этого не позволяет, а демонтаж и установка розетки в нужном месте не всегда возможны. К тому же незапланированный ремонт и заделка бывшего места установки – не совсем приятные занятия. Вопрос решается при помощи обычного телефонного удлинителя. Его можно купить или же смастерить самостоятельно, используя нужный тип вилки, розетку и кусок любого кабеля.

В случае, если у вас нет розетки и вилки, штатный провод можно удлинить/нарастить, соорудив на любом участке провода вставку из двойного проводника или двух одинарных проводников, свитых вместе. Вставку можно сделать из провода с любым сечением, как одножильного, так и многожильного. Штатный провод разрезается на расстоянии 12-15см от вилки на две части. Чтобы соединить концы проводников, применяется технология, описанная выше. Если для вставки используется тонкий многожильный провод либо толстый одножильный, то мишуру не загибают, а складывают параллельно с зачищенным проводников, после чего это место обвивается проводом диаметром не более 0,5мм.

Следует отметить, что при производстве современных телефонных шнуров используется не мишура, а обычный многожильный провод с достаточно малым сечением. Из-за тонкости такие проводники соединяются по немного другой технологии:

• С проводника со сдвигом снимается изоляционный слой.
• Далее провода следует залудить, при этом более тонкий провод навивается вокруг толстого.
• Выполняется простая скрутка, если проводники имеют примерно одинаковый диаметр.
• Место скрутки припаивается припоем.
• Полученное соединение изолируется.

Аналогичным образом соединяется и вторая пара проводников.

Перетяжка телефонного кабеля ADSL и окучивание TV в этажных щитках – CS-CS.Net: Лаборатория Электрошамана

Этажный телефонный кросс от МГТС (распределительная коробка)

Этот пост я собрал в кучу из трёх коротких по одной и той же теме — перетягивание кабелей из этажного щитка в квартиру. Три разных поста станут теперь тремя разными заголовками. Не пугайтесь!

Часто на моих заказах встаёт проблема с телефонной линией: хочется сделать хорошо и грамотно, на века. Обычно, переборка электрики затрагивает и слаботочку — хотя бы TV- и телефонные розетки, не говоря уж о витой паре. С последней обычно всё просто: хвост от провайдера затаскивается в квартирный щиток, к которому сводятся хвосты от всех Etnernet-розеток квартиры. Антенный кабель постигает аналогичная участь: от этажного разветвителя вводится кабель до квартирного щитка, где и делается вся коммутация.

Остаётся многострадальный телефон, который обычно во вторичном жилье вводился в квартиру лапшой в полупрозрачной полиэтиленовой изоляции. При поисках провода он теряется где-то в недрах этажного щитка, почему-то уходя вниз или вверх вместо ожидаемого клеммника или какой-то коробки. Обычно при перекладке новой линии мы просто подключаемся к старому кабелю; дополнительно в известных мне случаях телефон при этом кладётся обычным белым плоским телефонным проводом. Сегодня я перекладывал телефон в одной старой хрущёвистой пятиэтажке у родственников, и попробую на их примере показать, как правильно надо обращаться с телефонной линией, входящей в квартиру.

Содержание

• Часть 1: Перетяжка телефонного кабеля от этажного щитка (23.02.2010)
• Часть 2: ADSL — Сила! Снова замена телефонного кабеля в этажном щитке (15.03.2011)
• Часть 3: TV-креативы в этажном щитке! Почему плохо показывает телевизор? (14.05.2011)
• Часть 4: Джамшутское шаманство с витой парой (кошмаринг, 16.02.2009)

Часть 1: Перетяжка телефонного кабеля от этажного щитка (23.02.2010)

Два щитка на соседних этажах, на которых располагается кросс

Итак, раскрываю секрет. Телефонная лапша, исчезающая в недрах этажного щитка, на самом деле спускается или поднимается на один-два этажа выше (ниже) до распределительной коробки, обычно типа КРТ-10, или её модификаций (заглавное фото к статье). Если осмотреть все этажные щитки по подъезду, то её легко найти: это прямоугольная чёрная или серая коробочка с открывающейся крышкой, куда снизу подходит телефонный кабель, а отходит куча телефонной лапши на квартиры. Обычно на ней нанесена маркировка номера АТС и диапазона телефонных номеров, которые на неё выведены.

Собственно, теория на этом и заканчивается: чтобы нормально и качественно перетянуть телефон в новую квартиру, нужно найти свой номер в этой коробке-кроссе и проложить его чем-нибудь новым без разрывов и скруток непосредстведственно до квартиры. В качестве такого кабеля я повадился использовать двухпарную витую пару (UTP 2 pair), которая более имеет нормальную (читай прочную) изоляцию нежели телефонная лапша, отлично переживает протягивания и перетягивания по всяким дырам, щиткам и стоякам, и что самое главное — имеет нормальное сечение проводников. Плюс ко всему, это нормальный, «свежий» кабель — новый.

Металлорукав ввода кабелей с этажного щитка в квартиру

Снова мне на помощь приходит моя стальная протяжка, которую я пропускаю во входное отверстие металлорукава, выходящего в этажный щиток. Конец рукава в щитке мне найти не удалось, поэтому пришлось идти обратным способом — от квартиры. Заодно я решил перетянуть кусок антенного кабеля непосредственно от TV-разветвителя в этажном щитке до квартиры: ранее это были какие-то древние и полугнилые совковые кабели, заодно занимающие место в металлорукаве. В общем, делал родственничкам доброе дело кулибинским методом.

Этажный щиток с пропущенной протяжкой

С самим протягиванием проблем не было, поэтому опишу в общем-то простую методику поиска телефонной лапши, выходящей из квартиры до коробки. Нашей задачей является найти именно наша и именно телефонный провод, выходящий из квартиры и отследить его пару в этажной телефонной коробке. Обычно, из-за обилия лиан в щитках, проще всего сделать это методом «в лоб», аккуратно подёргивая и сразу вытягивая старую телефонную лапшу. Работать удобно вдвоём: один дёргает провод, второй смотрит — какой именно провод тянется. Для исключения ошибок полезно попробовать продёрнуть этот провод в обратном направлении — если это он, то он утянется на противоположном конце.

Аккуратно, без лишних и резких движений, вытягиваем старую лапшу из квартиры, и потом точно также спускаемся ниже по этажам до коробки. Мне повезло: на каждом этаже было по 4 квартиры, на коробке — 10 номеров. Наша квартира на 5м этаже, коробка — на 4м. 4 провода вверх, 4 на 4й этаж и два — вниз, на третий. По идее, следующая коробка будет аналогично разведена на 1м этаже. На нашей телефонной лапше я насчитал пару скруток, которые явно не делали плюса сигналу. А в квартире ещё и ADSL, хе-хе!..

Распаечная коробка для коммутации телефона и антенны

В квартире я решил проблему в лоб: прилепил первую попавшуюся распаечную коробку подходящего размера в коридоре, куда вывел все входящие линии с этажного щитка и подвёл все телефонные и антенные линии с квартиры. Внутриквартирную разводку сделал своим кабелем от каждой розетки, по привычке обжав его на все две пары под «системный телефон» 4p4c. Офисная привычка, а стиль работы приятный!.. Далее использовал телефонный тройник, в который тупо повтыкал все линии от розеток, предварительно убедившись в их верном обжиме при помощи LAN-тестера.

С антенной пришлось помучиться из-за того, что совковые кабели (повезло ещё: центральный проводник был из моножилы, чтобы облегчило работу) плохо лезли в стандартные накрутки. Обычно эту проблему я решаю подкусыванием части кабельной оболочки: старые кабели я всегда рассматриваю как временное решение. Конкретно в этой квартире перекладка антенны ещё впереди, и именно поэтому я заранее решил перетянуть и антенный кабель с этажного щитка.

Подключение нового телефонного кабеля к кроссу

Ну и остаётся самый финал: спуститься на 4й этаж, открыть коробку и аккуратно подключить к ней нашу витую пару. При подключении надо следить за винтиками: они вкручиваются в гайку, которая ничем не придерживается и находится снизу в глубине коробки: если сильно выкрутить винт, её можно легко потерять.

Вторая особенность коробки КРТ-10 в том, что винт выкручивается не вверх, а вниз: он просто становится свободнее и свободнее. Поэтому для того, чтобы нормально завести жилу под него, винт понадобится аккуратно приподнять отвёрткой вверх. Естественно стремясь не замкнуть и не повредить соседние контакты. А то соседи будут очень не рады 🙂

Включаем, проверяем. Работает без проблем. ADSL на модеме, по моим ощущениям, стал находиться в два раза быстрее, а громкость телефона немного увеличилась. Хороший контакт решает всё, поэтому если вы хотите сделать очень хорошо и грамотно — не ленитесь, перетяните при возможности и телефонный кабель полностью от этажной коробки! Этим вы избавите хозяев квартиры и себя от возможных проблем. Единственное, на что я обратил бы внимание — это то, что такую витую пару неплохо было бы как-то пометить (например бирочкой), чтобы шаловливые ручки провайдеров не «перепутали» и не подрезали её.

UPDATE: По просьбам трудящихся, поясняю что есть телефонный тройник (или разветвитель).

Телефонный разветвитель 6p (4p)

Телефонный разветвитель — это обычно небольшая коробчка, имеющая несколько разъёмов RJ-12 (6p4c или 6p6c). Внутри все эти разъёмы соединены параллельно (вместе). Соответственно, мне хотелось даже на тупой телефонии сделать красивую «СКС» — поэтому я провёл от каждой розетки по своему кабелю и соединил их через разветвитель.

Часть 2: ADSL — Сила! Снова замена телефонного кабеля в этажном щитке (15.03.2011)

Этажный щиток и куча слаботочных кабелей в нём

«Не прошло и полгода» — ещё и так можно озаглавить этут часть. Да и вся она будет пропитана ностальгическим духом прошлого, потому что сегодня я невольно вспомнил былые времена, как брал всякие небольшие шабашки вроде прибить кусочек ПВСа на скобочках к плинтусу и добавить пару колодок какой-нибудь бюджетной тётке. В принципе это было весело, и люди попадались интересные, в процессе работы можно было просто поболтать, но это — прошлое. Масштабы поменялись, и теперь, как мы шутим с напарничком, «работаем только от километра кабелей».

Но ни фига! Пришло мне тут на почту мыло в странном и позитивно-стёбном стиле изложения. Дескать, «Я, конечно, понимаю, что вы там кабели километрами тянете, но у меня тут какая-то лажа с телефоном. Он то работает, то нет (и вообще кабель как-то призрачно идёт). Вот вы вроде когда-то кабель в щитке меняли. А у меня же на телефоне ещё и СТРИМ — и инет падает как листики осенью с дерева. Достало!». Ну я посмеялся, что спец по призракам, и ещё и вспомнил что в прошлой части не выложил какое-то важное фото (забыл его сделать). Какое — не помню, поэтому считайте что вся история повторяется на бис. Ну и ещё как раз покажу как использовать Y-Разветвитель, о котором я писал в статье Клеммники: Соединение слаботочных цепей для телефона (кажется этого фото и не хватало).

В общем, спец по призракам приехал, залез в этажный щиток и стал считать скрутки провода. Я уж, чёрт побери, не знаю ЧТО надо было делать с кабелем — ну только если какие-нибудь агрессивные соседи постоянно насаливали другим соседям и постоянно резали им кабели! Всего от щитка до телефона я насчитал ПЯТЬ скруток. В квартире из них только одна. Остальные — в этажном щитке! Как?!

На пути телефонного кабеля — ещё скрутки

Хозяйка меня предупредила что телефон у них идёт вроде как странно и кажется с первого этажа. Не поверил. Пошёл искать коробку, думая что «вот щас придётся с бабушками-то объясняться и квартиры обзванивать». Фигушки, — почувствовать себя монтажником интернета (которым надо кабель этажей так через пять протянуть, и на третьем никого нет чтобы открыть холл) не удалось — коробка мило находилась этажом ниже, и содержала ещё одну скрутку.

Этажная телефонная коробка КРТ-10 в щитке

Ну и до кучи, чтобы было совсем веселее — изоляция кабеля мило повреждена о край стальной трубы так, что как минимум одна жила этой трубы и касается.

Повреждение телефонного кабеля: изоляция содрана о край трубы

Видимо, тянули витую пару для инета, чего-нибудь куда-нибудь продёргивали и прихватили и телефон. О господи! ADSL — рулит со страшной силой! Я читал в каком-то форуме о том что у народа оборвался один из проводов линии и несколько месяцев у них ADSL держал коннект на низкой скорости по оставшемуся одному проводу. А народ тупил и менял роутеры, греша на них. Здесь, кстати, роутеры тоже меняли. Да и на фабрике АБТ мы тоже кабель перетягивали… и тоже пару роутеров сменили в своё время-то…

Вобщем, посмотрел я на это всё и родил следующий план окуча, который полностью соответствует предыдущей статье. Линию до квартиры тянем двухпарной витой парой, чтобы прикинуться интернетовским кабелем на случай резких движений нервных монтажников в этажных щитках (читай — чтобы снова кабель не перетёрли; витая пара пожёсче телефонной лапши будет).

Затягиваем новый кабель — витую пару

Дома организовываем небольшую распаечную коробку (ремонт там никто делать не собирался) и меняем внутренние линии до розеток по старым местам. Старые места линий — это наличники дверей и пласмассовые скобочки прямо по стене.

В квартире телефон будет коммутироваться в распаечной коробке

В качестве витой пары у меня прямо с прошлой перетяжки и остался кусочек, которого как раз до квартиры и хватило. Обе пары обжал отдельными джэками RJ-12, чтобы при случае заюзать и вторую (например на другой номер телефона подключиться?;)).

Снимаем старый кабель с клеммника коробки

Дальше — всё проще некуда. Снимаем старую пару с клеммника этажной коробки, накидываем нашу и соединяем линии при помощи разветвителя.

Подключаем новую телефонную линию

Кстати! Осторожнее с этажной коробкой! Винтики там имеют хитрое западло. Вот какое. Они вкручиваются в гайку, которая находится снизу клеммной колодки. Но гайка эта не закреплена жёстко! Она просто опускается вниз и, чтобы завести провод под винт, винт надо приподнять или самой жилкой провода или отвёрткой. Если просто откручивать винт, ожидая что он будет подниматься вверх, рано или поздно выпадет гайка и тогда придётся совершать кучу телодвижений: пытаться её достать, поставить на место и при этом не отломать ещё чей-нибудь телефон!

Для соединения телефона применён Y-разветвитель

Вот и всё. Модем коннект взял сразу и больше его не ронял. «Неожиданно» нашёлся ADSL2+ (который там изначально и должен был быть), телефоны работают нормально и стабильно. Меня по доброте напоили чаем с мороженкой, а потом выпнули — ибо человек наконец-то дорвался до стабильного инета и стремился нормально поработать. Без матов.

P.S.

1. Во-первых, окуч HTML-темы блога я пока забросил — там надо глобально разбираться в каждом вызове и каждой строчке. У меня пока несколько другие «приключения» и нет настроения вдумчиво сесть и заняться. Но картинки в 640*480 обещаю; основные к статье, чтобы меньше кликать.
2. Блог как-то так незаметно уходит с темы справочника электрика и переходит в личный дневник с кучей философии и личных описаний. Ну и ладно. Если вдруг не будет электрики — буду писать обо всём.
3. Некоторый подстёб про ностальгию, повторение прошлого года и ту же самую перетяжку кабеля не просто так. Вы всё узнаете чуть позже, когда я сам всё узнаю.

Часть 3: TV-креативы в этажном щитке! Почему плохо показывает телевизор? (14.05.2011)

Слаботочная часть этажного щитка с TV-антенной

Это мелкое приключение началось с того, что меня попросила одна из знакомых родственников бегло посмотреть «что там с антенной» в квартире и прокинуть ещё один кабель на второй телевизор. Ну — милым старушкам-то без телика плохо, конечно! Я в принципе подозревал, что проще всего нормально перетянуть антенную разводку по всей квартире на новый кабель взамен старого сгнившего РК-75, но я ещё не знал с чем мне придётся столкнуться.

Сам «заказ» начался с того что я полез на антресоль посмотреть как кабель вводится в квартиру и нашёл там веники. Целую пачку штук в 5.

— О! А у вас тут веники какие-то валяются, да много как!..
— Даа? Вот дела! А я и не знала! Это от мужа покойного осталось — а я-то и покупать собиралась.

Вобщем, со мной ещё никогда вениками не расплачивались до вчера 🙂 Итак, посмотрел по квартире, составил список материалов, промерил длину кабеля и пошёл закупаться. Сама разводка до тупости проста — по плинтусами на скобках прибивается среднего качества TV-кабель (кокс, гы-гы), который вместе со всеми скобками и разветвителем тупо тырится почти нахаляву у знакомого на рынке. Соответственно денег за такие мелочи я не беру, тем более со знакомых, и за материалы они тоже не платят. TV-кабель среднего качества — это какой-нибудь REXANT (потому что есть ещё хуже — вида «RG-6U TV SAT 703 Cable made in JAPAN» (была такая обзорная видюшка на YouTube), который на дистанции метров в 10-15 на скорую руку неплохо себя показывает. В новые квартиры кладётся нормальный CAVEL SAT-703. Чтобы сразу наверняка 😉

Так вот! Разводка заняла пару часов аккуратной работы и пару дырок шуруповёртом. Показывать не буду (этот позор) чтобы клиенты со стороны не подумали что я только так и работаю. Прикол истории не в этом, а в совсем другом. Протягиваю я вводной кабель с этажного щитка оставшимся у меня с заказа куском Cavel’а (ввод-то надо сделать точно уж нормально), дохожу до подъездного TV-сплиттера, откручиваю F-разъём с кабелем. Краем глаза замечаю какую-то странную скрутку из изоленты на этом куске кабеля. То-есть, старый РК-75 надставлен куском современного коаксиала, который заканчивается F-разъёмом и прикручен к сплиттеру (это иногда шабашники делают, чтобы не мучиться с накручиванием F-разъёма на старый кабель). И краем другого глаза замечаю что от этой скрутки отходит ещё один тонкий кабелёк. «Да это наверное старая их антенна, стопудово затерянная в этажном канале», — думаю. И недрогнувшей рукой режу кабели.

Из сосденей квартиры выбегает другая бабушка и начинает ругаться что у неё пропал телек. Как вам? Бабушку успокоили, беглой заделкой F-разъёма назад проверили что это реально ещё и ЕЁ антенная. Скручена. Вместе с нашей блин. А потом уже всем народом вокруг осмотрели щиток. То что я увидел меня впечатлило. Короче, смотрите все фотку:

Огромное количество скруток на TV-кабеле в этажном щитке

Фотошопщик из меня плохой, хотел просто кружками обвести — а они закрашенные получались. Мало того что тут от каждого выхода тупо скручено несколько отходящих коаксиалов. Так часть этих коаксиалов уходит на верхние и нижние этажи. А там (сбегал наверх) нарощена снова и идёт до квартиры! Это у тех кто монтировал тут TV-сеть выходов сплиттеров не хватало. И они решили вот так вот отжечь! Профессионал во мне говорит также, как и любой хирург: «Как у вас вообще тут что-то работало — не пойму!» («Как вы вообще ещё не умерли с этой болячкой!»).

Встал вопрос что делать. Выходов-то на всех не хватает. Кстати, потому что TV-сеть тоже должна разводиться древовидно: от этажного сплиттера отводится линия себе в квартиру и там уже разветвляется как надо. Подключаться вторым кабелем к этажному разветвителю можно только если там есть свободные выходы и они не заняты другими квартирами. А ту-то 4 выхода и 4 квартиры на этаже.

На общем совете бабушек было решено окучить нашу половину этажа из двух квартир, поставив нам ещё один TV-сплиттер, а вторую половину — обделить, «потому что там квартиры съёмные и нехристи там одни живуть» ©. Так и сделал.

Слаботочная часть этажного щитка с пропатченной антенной разводкой

Сплиттер отлично закрепился на стяжках, а на оболочку старых советских кабелей пришлось накрутить немного изоляции чтобы они нормально вошли в разъём. Все довольны, у всех всё показывает. Наши и соседские кабели снова подписал бирочками, а остальным — «нет ножек — нет мультиков». Гы-гы.

Для правильного подключения соседей пришлось ставить новый сплиттер

Бонусом сфоткал электрическую часть щитка с ещё одним вариантом дурацких «пакетников»-рубильников-непойми-чего (нижний ряд), которые отключают квартиру до счётчика.

Почти раритетные автоматы в этажном щитке

Это оригинальные девайсы с момента постройки дома (примерно 70е года), которые ещё остались нетронутыми современными модернизаторами. Эта модель более удобная в работе: она не взрывается в руках как поворотные, а просто разваливается напрочь со всеми пружинками и осями если снять крышку.

Рубильник-разъединитель старого образца с вывалившейся осью

Поэтому если менять под напряжением их, надо беречь глаза на случай если отвалившийся невовремя контакт устроит КЗ с другой.

Часть 4: Джамшутское шаманство с витой парой (кошмаринг, 16.02.2009)

Странные соединения витой пары в слаботочном щитке

По работе надо было влезть в слаботочный щиток (телефон, антена, интернет) на этаже. Я был немного в шоке от того, что я там увидел.

Отпайка первой линии; цвета перепутаны

На самом деле, всё просто и забавно — так разветвляют один кабель витой пары на два абонента: две пары на одного, две — на другого. Но вот само качество и маразм соединений достойны кунсткамеры.

Отпайка второй линии; цвета перепутаны

Грамотно витая пара соединяется при помощи ScotchLock‘ов (лучше те, которые с пастой внутри), или как-то кроссируется на 110х плинтах… не в этой стране и жизни. Кулибинство процеветало и будет процветать!

Добавление телефонных розеток к внутренней телефонной линии

планирование — ремонт розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете пользоваться телефоном практически в любой комнате. Вы можете купить отдельные детали которые вам нужны для работы, или комплекты, которые будут содержать соответствующие детали (например, кабель с адаптером-переходником, настенные розетки и кабель зажимы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть ведомыми, а не главными.

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не мешали телефонной сети общего пользования. Поставщик услуг телефонной связи имеет право проверить и протестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная линия, идущая в дом или офис, должна быть оборудована специальной «мастер-розеткой», которую должен установить поставщик телефонных услуг — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить своего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в главную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы установки дополнительных телефонных розеток:

• Ответвленная проводка — где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как справа).
Проводка серии
• , где адаптер, подключенный к главной розетке, подключается к первой розетке, которая подключается ко второй розетке, которая подключается к третьей розетке и т. д. (как показано ниже).


Выбор используемого модуля будет зависеть от положения главного разъема и требуемых позиций для новых разъемов. Вы можете смешивать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запуская ответвления от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Между новой розеткой и главной розеткой не должно быть более 50 метров кабеля.
2. Независимо от того, сколько розеток на телефонной линии, реальное количество телефонных трубок, которые можно подключить к ней, равно ограничено 4 REN (номера эквивалентности звонка) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 РЕН. Если какое-либо оборудование не имеет маркировки REN, обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. имеет зеленый кружок на этикетке), а затем принимает «REN» одного.
3. Не размещайте удлинительные розетки или распределительные коробки вне дверей или там, где может образоваться влага или конденсат (например, душ или ванна). комната).
4. Соединяйте телефонную проводку только в розетках или распределительных коробках. Если требуется компоновка типа «ответвления», необходима распределительная коробка.
5. Телефонный кабель и розетки должны находиться на расстоянии не менее 2 дюймов от электропроводки и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

В первую очередь нужно определиться с требуемыми позициями розеток/распределительных коробок. Приняв решение, поднесите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения к ней адаптера, протяните кабель к распределительной коробке или первой розетке. Кабель можно проложить:

• На поверхности, просто используя кабельные скобы через каждые 300 мм или около того. Часто проще провести его по верхней части плинтуса и вокруг дверных косяков, чтобы кабель не мешал.
• В кабелепроводе для поверхностного монтажа, обычно квадратный кабелепровод небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене обычно требуется некоторое предварительное планирование, чтобы установить кабелепровод на место, прежде чем прокладывать кабель. Тем не менее, его всегда можно установить задним числом при следующем оформлении помещения, просто убедитесь, что имеется необходимая длина кабеля. Скрывая трубопровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
• Через пустоты в крыше, полу или стенах:
  • На крыше держите кабель вдали от другой электропроводки, вы можете «змеить» кабель над/под установкой на крыше.
  • Под деревянными полами может потребоваться просверливание балок для прокладки кабелей, опять же, держите телефонные кабели подальше от других электрических проводка.
  • Пустоты в стенах, как правило, представляют собой перегородки из стоек или аналогичные им, обычно легче прокладывать кабели внутри стен во время их строительства.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

• Сверление дверной коробки.
• Сверление в стене над плинтусом или в верхней части дверной коробки.
• Проведение кабеля либо под полом, либо над потолком и через отверстие в стене, а затем вниз или вверх в зависимости от ситуации в соседней комнате.

Розетки/распределительные коробки

Когда кабель проложен к распределительной коробке/розетке:

• Снимите точки ввода/вывода кабеля с задней панели коробки.
• Протяните кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в требуемом положении.

---

Глядя на клеммы на розетке, обычно имеется 6 (пронумерованных от 1 до 6) клемм в розетке или распределительной коробке, цветовой код проводки:

номер терминала		цветовой код проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, достаточно знать, что проводка всегда одного цвета с того же цвета, идет ли кабель от основной розетки или идет к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер Кабель доступен, зеленую и белую жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для стационарной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа разъемов/распределительных коробок:

1. Резьбовое соединение
   • Осторожно снимите внешнюю оболочку с кабеля, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет подключено два внутренних сердечника (одного цвета).
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки/распределительной коробки.
   • Проверка правильности положения розетки (необходимо приподнять крышку над розеткой до упора). подключите телефон), установите на место крышку.
2. IDC (разъемы с прорезями изоляции).
   • Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
   • Поместите внутреннюю жилу (с установленной изоляцией) на разъем с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите для остальных внутренних сердечников.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет присоединено два внутренних сердечника, каждая жила вставляется отдельно.
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке/клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо поднять крышку над розеткой), установите крышку на место.

Тестирование

Прежде всего, при отключенном адаптере используйте исходную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие вызовы.

Повторите тест, подключив адаптер к основной розетке и подключив телефон к адаптеру.

Если все в порядке, двигайтесь по новой кабельной трассе и таким же образом проверяйте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите проверку в первой розетке удлинителя — убедитесь, что при звонке оба телефона работают вместе.

Добавьте другие трубки по одной и повторите тест (всего до 4 загрузок REN). Если вам нужно протестировать больше сокетов, чем у вас есть телефонов, или вы достигли загрузки 4 REN, переместите последний телефон из розетки в розетку, пока не будут протестированы все розетки.

Решение проблем

Могут возникнуть проблемы двух типов:

1. При подключении адаптера к главному разъему ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
   • Если у вас есть электрический тестер, отсоедините адаптер и проверьте клеммы на предмет короткого замыкания.
   • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после основной розетки, удалите провода, идущие в розетку, и повторите проверку на адаптере — если проблема не устранена, проблема в адаптере.
2. Трубка работает при подключении к адаптеру, но розетка дальше по цепи не работает. Вероятно, это указывает на обрыв цепи или плохо выполненное соединение.
   • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке/распределительной коробке в цепочке.
   • Убедитесь, что цвета расположены правильно, а провода полностью на своих местах.
   • Если есть сомнения, переделайте соединения.



3 способа перемещения вашего широкополосного маршрутизатора



Существует несколько причин, по которым вы можете захотеть переместить свой широкополосный маршрутизатор. Это может быть связано с тем, что покрытие WIFI вокруг вашего дома или там, где вы чаще всего его используете, не так хорошо, как вам хотелось бы, или что вы хотели бы, чтобы он находился рядом с вашим телевизионным оборудованием, чтобы вы могли жестко подключить свои Smart TV, игровую приставку и ресивер спутникового телевидения. Несколько лет назад было принято устанавливать телефонную линию и главную розетку в коридоре дома, где люди часто звонили по телефону. Часто с соседним стулом, телефонной книгой, блокнотом и ручкой. Но с доставкой широкополосного интернета в ваш дом по телефонной линии это не всегда имеет смысл в современном мире. В этом блоге я обсуждаю несколько различных методов, которые можно использовать для перемещения вашего широкополосного маршрутизатора в вашем доме в предпочтительное место.



Переместите основную розетку вашего телефона

Из всех способов перемещения вашего широкополосного маршрутизатора или широкополосного концентратора я бы предположил, что это, вероятно, лучший способ сделать что-то, и это то, что вам порекомендует ваш телефонный/интернет-провайдер. Это связано с тем, что для оптимальной скорости и надежности интернета лучше всего, чтобы ваш маршрутизатор/модем был подключен непосредственно к главной розетке вашего телефона. В идеале с лицевой панелью ADSL/VDSL с фильтром, которая устраняет необходимость во внешнем фильтре ADSL. Хотя это менее проблематично для более новых главных телефонных розеток, которые имеют встроенный фильтр для устранения помех от удлинительных кабелей, этот метод по-прежнему рекомендуется, поскольку меньшая длина кабеля может быть только хорошей вещью.



Недостаток переноса основной телефонной розетки заключается в том, что вам может потребоваться BT или одна из ее дочерних компаний, чтобы сделать это за вас. Вы также можете найти независимого телефонного инженера, который сделает это за вас. Я действительно не рекомендовал бы возиться с входящей телефонной линией, если вы не знаете, что делаете. Одно дело иметь дело с внутренним телефонным добавочным кабелем, и совсем другое дело возиться с входящей линией. Вопреки распространенному мнению, вы не можете самостоятельно перемещать главный сокет. Вы ни в коем случае не должны играть со своим местным телеграфным столбом или шкафом данных, но то, что находится на вашей территории, — это ваше дело. Где-то в вашем соглашении с телефонной компанией будет указано, что вы не должны трогать свою входящую линию, и она остается их собственностью, но если вы на самом деле ее трогаете, то все испортите. Худшее, что может случиться, это то, что вам придется платить по счетам, если вы не сможете снова заставить все работать, поэтому я не советую делать это самостоятельно. Просто чтобы уточнить, не трогайте ничего, что не находится на вашей территории, включая кабели в квартирах, и я не несу никакой ответственности за то, что произойдет, если вы решите это сделать.



При этом я часто перемещаю главные сокеты. Одна вещь, которую я обычно делаю, — это прокладывание кабеля от существующей основной розетки к новому местоположению, и вместо того, чтобы заделывать кабель как стандартный телефонный добавочный номер, я присоединяю входящую пару, которая поступает от телефонной линии, с помощью некоторых желейных зажимов. Затем его можно подключить к новому главному разъему, и на том же кабеле я буду использовать другие пары, чтобы сделать исходный главный разъем ведомым телефонным разъемом. Таким образом, мастер-сокет всегда можно вернуть в исходное положение. В качестве альтернативы, если кабель достаточно длинный, вы можете просто перенаправить кабель в нужное место.

Большим недостатком этого способа является то, что если вы заставите BT сделать это для вас, их вызов в последний раз, когда я проверял, стоил около 150 фунтов стерлингов, поэтому это может стоить приличной суммы денег.



Установка розетки телефонного добавочного номера

Можно просто установить стандартную розетку добавочного телефона, которая позволит подключить маршрутизатор в новом месте. Для этого потребуется кабель между вашим существующим главным гнездом и вашим новым местом, где вы можете установить вспомогательное телефонное гнездо. Поскольку вы не касаетесь своей входящей телефонной линии и не входите в верхнюю часть основной телефонной розетки, вы можете попробовать это сами, если чувствуете себя уверенно. Если нет, вы можете нанять местного инженера по телефону, что будет стоить значительно меньше, чем заставить BT сделать это за вас. Если вы не можете найти телефонного инженера в вашем районе, большинство установщиков антенн и спутников также имеют набор навыков, чтобы сделать это за вас, поскольку раньше обычно приходилось подключать блоки Sky к телефонной линии. После того, как вы установили телефонную розетку, все, что вам нужно сделать, это подключить фильтр ADSL, если установленная вами пластина еще не сделала этого за вас, что позволит вам подключить ваш широкополосный модем. Я рекомендую активный фильтр ADSL, а не пассивный, если у вас есть выбор при покупке.



Проблема, с которой вы можете столкнуться при установке телефонной розетки, к которой вы вместо этого подключаете широкополосный маршрутизатор, заключается в том, что ваша главная розетка является отфильтрованной версией ADSL/VDSL, поскольку широкополосный и голосовой сигналы уже будут разделены на главный разъем. Это означает, что если вы подключите свой интернет-маршрутизатор к добавочному телефону, он не будет подключаться к Интернету. Есть несколько вещей, которые вы можете сделать в этой ситуации. 1, вы можете снять лицевую панель с фильтром на основной розетке и установить стандартную панель с подключенным к ней телефонным добавочным кабелем. Это означает, что широкополосный маршрутизатор можно установить в любом месте, и в обоих случаях потребуются фильтры ADSL. В качестве альтернативы вы можете оставить лицевую панель с фильтром на основной розетке и вместо подключения к клеммам 2, 3 и 5 для вашего добавочного телефона. Подключите пару к контактам A и B. Это позволит использовать разъем RJ11 на стороне добавочного номера телефона, что позволит подключить интернет-модем напрямую, без необходимости в штекере ADSL-фильтра. Очевидным недостатком этого является то, что вы не сможете подключить стационарный телефон в подчиненном положении, что может не иметь большого значения. Если бы вы хотели быть действительно умным, вы бы использовали один кабель для подключения добавочного телефона и разъема RJ11 в качестве ведомого. Однако для этого вам понадобится как минимум 3-парный телефонный кабель.



Чтобы помочь вам в этом, у меня есть видео DIY, в котором показано, как установить добавочный номер телефона, поэтому я рекомендую посмотреть его, чтобы помочь вам.



Длинный модемный кабель ADSL

Другой вариант, который может идеально подойти для ваших нужд, — просто приобрести более длинный кабель ADSL/модем. Это кабели с разъемами RJ11 на обоих концах. Один подключается к настенной телефонной панели или фильтру, а другой подключается к модему. Это позволит вам перемещать ваш широкополосный маршрутизатор, не возясь с неудобными телефонными соединениями. Модемные кабели ADSL можно приобрести различной длины, и они относительно недороги. Большим недостатком их использования является то, что вам нужно проложить кабель через такие предметы, как стены и т. Д., Поскольку размер отверстия, которое вам нужно будет просверлить, чтобы пройти через вилку, будет довольно большим. В качестве альтернативы вы можете приобрести себе несколько телефонных кабелей, подойдет 2-парный кабель и пару вилок RJ11 и установить их самостоятельно. Очевидно, что это будет немного сложнее, и вам понадобится обжимной инструмент для установки заглушек, что может лишить преимущества использования этого метода. После завершения у вас по-прежнему будет прямое подключение к главной телефонной розетке. Чтобы снова помочь вам, в этом видео показано, как устанавливать вилки RJ11.



Переместить Интернет без перемещения Интернет-маршрутизатора



Существует несколько способов перемещения Интернета или обеспечения подключения к Интернету в другую часть дома без необходимости перемещения широкополосного маршрутизатора. К ним относятся:



Кабели Ethernet

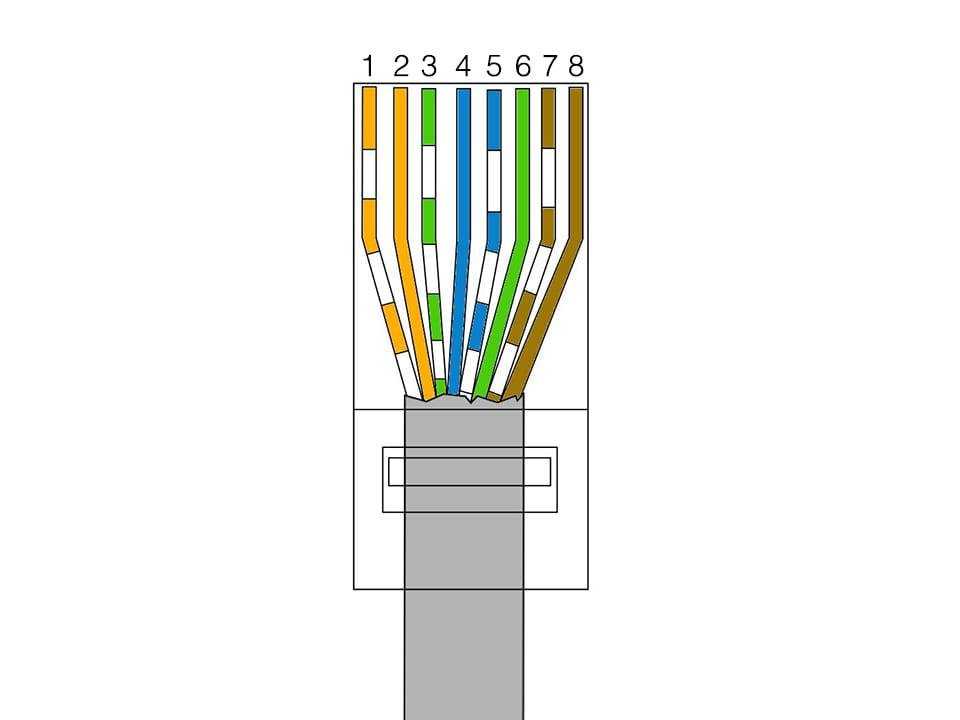

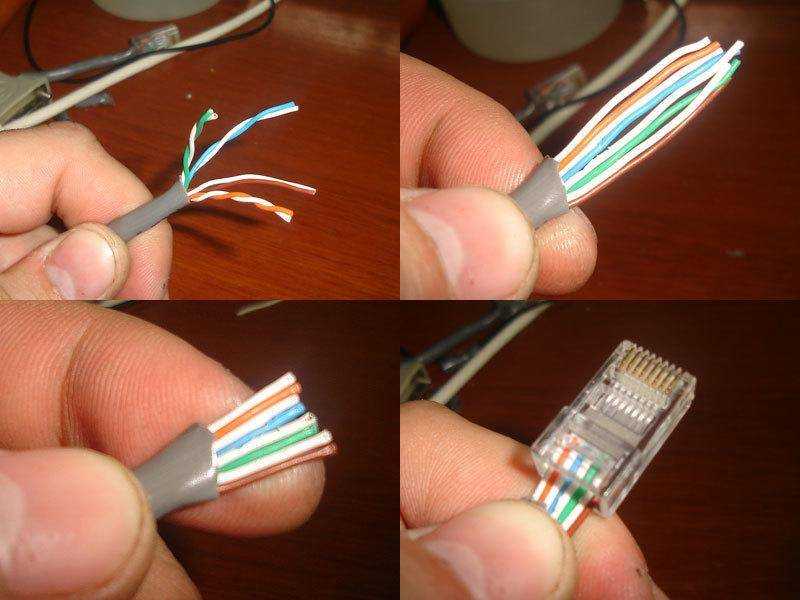

Кабель Ethernet подключается к задней панели интернет-маршрутизатора и обеспечивает проводное подключение к Интернету. Для этой цели большинство маршрутизаторов и концентраторов имеют 2 или 4 разъема RJ45 Ethernet на задней панели. Кабель может быть установлен между вашим существующим широкополосным маршрутизатором и местом, где вам требуется подключение к Интернету. Если вам нужно больше проводных подключений в новом месте, можно установить сетевой коммутатор, чтобы обеспечить их так часто, что нет необходимости фактически перемещать ваш широкополосный маршрутизатор. Особенно, если он уже находится в хорошем месте с точки зрения покрытия WIFI в вашем доме.



Powerline Connections

Я не буду вдаваться в подробности, так как у меня уже есть блог, посвященный адаптерам Powerline. Я рекомендую вам прочитать это. Подводя итог, однако, Powerline Adpaters позволит вам отправлять интернет-сигналы по существующим сетевым электрическим кабелям. Это идеально подходит для тех, кто не хочет возиться с установкой кабелей. Соединения Powerline не так хороши, как проводное подключение к Интернету, но могут обеспечить удобное подключение к Интернету из коробки без сложной настройки.



Точки доступа

Если вы хотите переместить свой широкополосный интернет-маршрутизатор для лучшего покрытия WIFI, вы можете обнаружить, что аналогичный или лучший результат может быть достигнут с установкой точки доступа WIFI. Опять же, я не буду вдаваться в подробности, поскольку у нас есть еще один блог, посвященный точкам доступа WIFI, поэтому я рекомендую вам прочитать и его. Подводя итог, точка доступа WIFI будет действовать как вторичное беспроводное подключение к Интернету, которое позволяет вам подключать все ваши беспроводные устройства. Затем они подключаются обратно к вашему широкополосному концентратору через кабель для передачи данных Ethernet, или можно использовать комплект Powerline.

‍

Вопросы о перемещении вашего интернет-концентратора

Если у вас есть какие-либо вопросы о перемещении вашего интернет-маршрутизатора, задайте их в разделе комментариев блога ниже, и я отвечу на них как можно скорее. Я ценю ваше терпение, когда вы делаете это, поскольку у меня не всегда есть время, чтобы вернуться к ним так быстро, как мне хотелось бы.
