Вам когда-нибудь было трудно обжимать коннекторы RJ45 и сетевые кабели? Я предполагаю, что некоторые из вас, возможно, сделали это с помощью ножниц, ножа и отвертки с плоской головкой, и, возможно, вам, наконец, не удалось заделывать кабель. Независимо от того, новичок вы или профессионал, инструменты для обжима RJ45 необходимы, чтобы ваш кабель работал.
Для чего используется обжимной инструмент? Прежде чем узнать, что такое обжимной инструмент RJ45, вы должны знать основную концепцию обжимного инструмента. Обжимной инструмент обычно используется для создания соединения между проводами и разъемами путем их деформации. Различные обжимные инструменты предназначены для различных кабелей, проводов и труб. Одним из наиболее распространенных применений обжимных инструментов в повседневной жизни является оконцевание кабелей Ethernet, и такой обжимной инструмент также можно назвать обжимным инструментом RJ45.
Обжим кабеля — это процесс соединения проводов с другим металлическим наконечником. При обжиме клемма будет сжата для соединения с проводником.

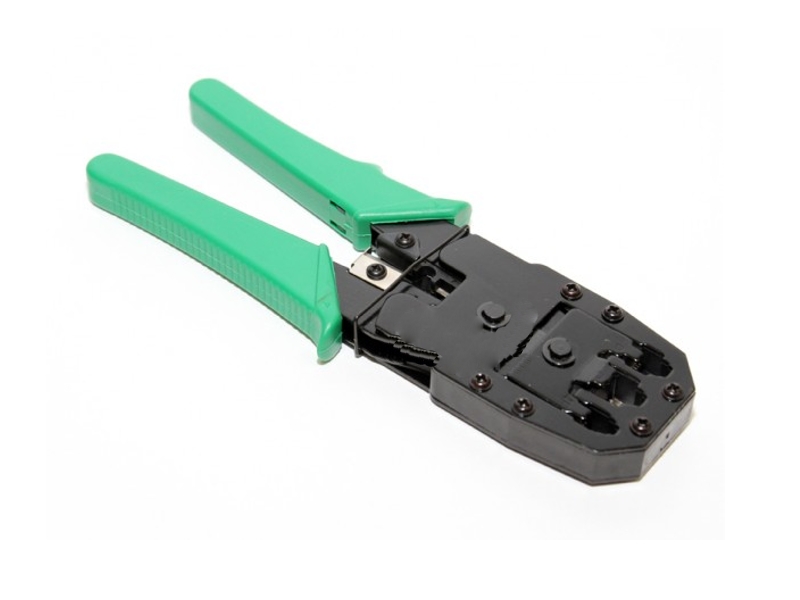

Обжимной инструмент RJ45 — это устройство, используемое в сетевой системе. Это хороший помощник для обжима и заделки разъемов RJ45. Обжимной инструмент RJ45 — это специальное устройство для монтажа различных кабельных систем. Обычно он имеет компактный дизайн, практичный и простой в использовании. Более того, он также обеспечивает надежное соединение между разъемом RJ45 и кабелем Ethernet. Некоторые инструменты для обжима RJ45 также доступны для разъемов RJ11 и RJ12.
Типы обжимных инструментов На рынке представлено множество типов обжимных инструментов, включая ручные, гидравлические, электрические и т.д. Но в этой статье мы будем говорить в основном об инструментах для обжима Ethernet. Обжимные инструменты RJ45 можно разделить на разные типы в зависимости от их различных применений и конструкций.
В зависимости от конструкции разъемов RJ45 обжимные инструменты RJ45 можно разделить на стандартные обжимные инструменты и проходные обжимные инструменты RJ45. Как следует из названия, стандартный обжимной инструмент используется для обжима стандартных разъемов RJ45, а сквозной обжимной инструмент RJ45 используется для обжима сквозных разъемов RJ45. Сквозной обжимной инструмент RJ45 специально разработан для сквозных разъемов RJ45, так как лишний провод можно быстро и легко обрезать в процессе обжима.
Одноразовый, 2-в-1 или все-в-одном Одноразовые обжимные инструменты имеют только один обжимной порт для 4P4C, 6P4C, 6P6C или 8P8C. Обжимные инструменты 2-в-1 обычно имеют два обжимных порта, которые обычно предназначены для 6P + 8P. Обжимной инструмент «все в одном» является наиболее функциональным, поскольку он включает в себя функции обжима, резки и зачистки.
Чтобы узнать принцип работы инструментов для обжима Ethernet, вы должны сначала узнать о разъемах RJ45, которые имеют 8 позиций и 8 контактов. Обжимной инструмент Ethernet предназначен для обжима разъемов и проводов RJ45.
Инструмент для обжима Ethernet обычно имеет точки обжима для сжатия защелки и контактных штырей на разъемах RJ45. Обжимным инструментом нажмите на позолоченные контактные штифты, чтобы соединить провода и зафиксировать каждый провод; он также нажимает на защелку, чтобы плотно зафиксировать разъем RJ45 и кабель Ethernet для стабильной и высокоскоростной передачи данных.
Как выбрать лучший инструмент для обжима разъемов RJ45? Во-первых, вы должны выбрать правильный инструмент для обжима RJ45 в соответствии с типами разъемов RJ45 и категориями кабелей Ethernet. Когда вы решите, какой инструмент для обжима RJ45 вам нужен, примите во внимание следующие факторы, чтобы найти лучший инструмент для обжима RJ45.
Попробуйте выбрать многофункциональный обжимной инструмент RJ45. Если обжимной инструмент RJ45 можно использовать для разъемов RJ11, RJ12 и RJ45, а также он совместим с кабелями Ethernet Cat5, Cat5e, Cat6, Cat6a и Cat7, он может удовлетворить большинство потребностей в вашей повседневной жизни. Таким образом, выбор функционального обжимного инструмента RJ45 может быть очень удобным, поскольку он также может выполнять функции зачистки проводов, резки и обжима.
Дизайн Выберите обжимной инструмент RJ45 с продуманной конструкцией. Например, если вы новичок, обжимной инструмент RJ45 с эргономичной рукояткой или нескользящей рукояткой может быть проще в использовании. Компактная конструкция также важна, чтобы обжимной инструмент RJ45 мог поместиться в вашем пакете. Если он слишком большой и тяжелый, у вас могут возникнуть проблемы при его использовании. Кроме того, обжимные инструменты с храповым механизмом помогают сократить трудозатраты.
Качество является приоритетным фактором, который следует учитывать. Обжимной порт является сердцем обжимного инструмента RJ45, а высококачественный обжимной инструмент RJ45 обычно имеет точный обжимной порт, который определяет эффект сжатия разъема RJ45 и не будет вредным для разъемов RJ45. Более того, лезвие проходит специальную термообработку для обеспечения остроты и точности.
Качественный обжимной инструмент может быть более долговечным, чем некачественный. Лучше выбирать инструменты для обжима RJ45 с сертификатами.
ЦенаСтоимость обжимных инструментов RJ45 на рынке колеблется от 20 до 100 долларов. Если вы не профессионал, вам не нужно покупать очень дорогой инструмент для обжима RJ45. Для домашнего использования достаточно выбрать обжимной инструмент RJ45 с базовыми функциями.
Обжимной инструмент VCELINK VCELINK является профессиональным поставщиком различных инструментов для обжима Ethernet.
Мы представим вам четыре основных популярных обжимных инструмента VCELINK.
GJ668BL — универсальный обжимной инструмент RJ45, который сочетает в себе функции обжима, обрезки и зачистки. Так что при заделке разъемов не нужны дополнительные кусачки и стриптизерши, что достаточно удобно. Он имеет три обжимных порта, отдельно предназначенных для разъемов 8P/RJ45, разъемов 6P/RJ11/RJ12 и разъемов 4P. Этот многофункциональный обжимной инструмент RJ45 очень подходит для людей, которые часто работают с сетью. Он совместим с разъемами VCELINK RJ45, такими как SJ652 и SJ653. Но обратите внимание, что этот обжимной инструмент RJ45 не подходит для сквозных разъемов RJ45.
Этот тип обжимного инструмента RJ45 не может обжимать большинство имеющихся на рынке разъемов Cat6A и Cat7, которые имеют закрытую конструкцию снизу, поскольку это может повредить нижнюю часть. Но он совместим с VCELINK SJ650, который имеет открытую структуру в нижней части экрана.
Особенности:
- Универсальный инструмент, совместимый с модульными разъемами 4P, 6P и 8P
- Эргономичный дизайн рукоятки и храповой механизм для большего удобства и эффективности
- Сменное лезвие для острой и чистой резки
- Изготовлен из высококачественной углеродистой стали для длительного использования
- Легкая и компактная конструкция для удобной переноски
- Яркий цвет позволяет легко найти инструмент в сумке
GJ669BK имеет два обжимных порта. Один обжимной порт совместим с разъемами RJ11 и RJ12, а другой порт предназначен для разъемов RJ45. Он также поставляется с обжимной полостью для зажима типа «ласточкин хвост», которая идеально подходит для экранированных разъемов RJ45 с зажимом типа «ласточкин хвост».
GJ669BK специально подходит для VCELINK SJ650, так как он имеет внешнюю полость для заземляющего обжима, помогающую обжать зажим типа «ласточкин хвост».
Он также совместим с SJ652 и SJ653. Но вы должны регулировать винт для разных категорий разъемов RJ45.
Обратите внимание, что этот обжимной инструмент RJ45 не подходит для сквозных разъемов RJ45.
Особенности:
- Регулировочный винт для разъемов Cat5, Cat5e, Cat6, Cat6a и Cat7
- Легкая, компактная конструкция для удобной переноски
- Разработан с кнопкой блокировки для удобного хранения и переноски
- Ручка изготовлена из нескользящего материала для дополнительного комфорта, а корпус из углеродистой стали для большей прочности
GJ670BL специально разработан для сквозных разъемов RJ45 , поэтому он идеально подходит для новичков в сети. Сквозные разъемы RJ45 позволяют пропускать провода, и они довольно просты в эксплуатации. Этот проходной обжимной станок RJ45 также имеет множество функций, включая зачистку, обрезку и обжим.
Обжимной инструмент оснащен точным обжимным портом, позволяющим легко обжимать разъемы RJ45, даже если у вас нет опыта в установке сети. Вы можете использовать его для обжима сквозных разъемов VCELINK RJ45, таких как SJ553, SJ661 и SJ660. Однако этот обжимной инструмент имеет только один обжимной порт RJ45, что не подходит для тех, кто хочет обжимать разъемы RJ11 или RJ12.
Особенности:
- Точный порт для обжима коннекторов RJ45 идеален для начинающих обжима коннекторов Ethernet в домашней или офисной сети
- Сменные лезвия для острой и чистой резки
- Поставляется со стандартной проводкой T568B для простоты эксплуатации
- Меньше, чем традиционные обжимные инструменты для удобной переноски
- Эргономичный дизайн ручки для большего удобства
GJ671BL можно использовать как для сквозных разъемов RJ45, так и для непроходных разъемов RJ45.
Он совместим с разъемами Cat5, Cat5e, Cat6, Cat6a, Cat7 и Cat7a и отлично подходит для профессионалов, которые часто устанавливают сеть дома, в офисе или в других общественных местах. Он также имеет полость для обжима зажима типа «ласточкин хвост», которая идеально подходит для экранированных разъемов RJ45 с зажимом типа «ласточкин хвост». Но не забудьте отрегулировать винт для разных категорий разъемов RJ45.
Он совместим со всеми разъемами VCELINK RJ45, включая SJ553, SJ661, SJ660, SJ657 и т. д. Итак, если вам сложно выбрать один подходящий инструмент для обжима разъемов RJ45, просто купите его. Вы никогда не ошибетесь с этим мощным инструментом для обжима разъемов RJ45.
Особенности:
- Разработан с 2 обжимными портами. Один порт используется для разъемов RJ11 и RJ12, а другой порт — для разъемов RJ45 .
- Специально разработан для экранированных разъемов Cat7 и Cat6a с зажимом типа «ласточкин хвост»
- Высокоточный обжимной порт для фиксации разъемов и проводов Rj45
- Компактный размер и нескользящая конструкция
- Изготовлен из высококачественных материалов, обеспечивающих долговечность
Правильный инструмент для обжима RJ45 необходим для заделки разъема RJ45.
Рекомендуется покупать разъемы RJ45 и инструменты для обжима RJ45 одной марки, так как продукты разных производителей могут иметь небольшую разницу в параметрах. Если вы уже приобрели разъемы RJ45 у VCELINK, выбор соответствующих инструментов для обжима RJ45 может вызвать у вас затруднения. У нас есть следующая таблица, которая поможет вам более четко выбрать правильные инструменты для обжима RJ45.
Возможно, вы не знаете, как правильно использовать обжимной инструмент RJ45. На следующем рисунке показано пошаговое руководство по VCELINK GJ670BL.
Как установить сквозные разъемы Cat6 с помощью обжимных инструментов VCELINK?Шаг 1. Вставьте колпачок кабеля в кабель Ethernet
.Шаг 2: Используйте инструмент для зачистки проводов, чтобы снять оболочку кабеля
Шаг 3. Используйте кабельную оболочку, чтобы разделить провода и сделать их прямыми, а затем расположить их в соответствии со стандартом T568B
.
Шаг 4. Соберите проходной разъем категории 6
Шаг 5: Вставьте штекер в обжимной инструмент RJ45 (модель этого обжимного инструмента VCELINK — GJ670BL)
Шаг 6. Убедитесь, что провода плотно прижаты к концу проходного разъема категории 6
.Шаг 7: Вставьте колпачок кабеля в вилку для дополнительной защиты
Шаг 8: Используйте кабельный тестер VCELINK, чтобы проверить работоспособность кабеля
С помощью обжимного инструмента VCELINK вам будет проще и удобнее обжимать разъемы RJ45 и кабели Ethernet. Кроме того, хорошо обращайтесь с обжимным инструментом RJ45 для увеличения срока службы.
Для получения дополнительной информации по этой теме вы можете следить за нашими блогами. Хотя VCELINK предлагает общую и базовую информацию для наших клиентов и других посетителей веб-сайта, это не профессиональный совет.
- Обжимной инструмент RJ45
14 сентября 2022 г.
Кабель
— Как работает обжимной инструмент RJ45?
спросил
Изменено 2 года, 3 месяца назад
Просмотрено 6к раз
Существует множество видео и описаний того, как использовать обжимной инструмент RJ45. Я видел несколько и даже пробовал обжимной инструмент, но я до сих пор не понимаю, как делает то, что делает.
Что именно происходит с восемью проводами внутри обжимного инструмента и почему нет необходимости снимать изоляцию с восьми проводов перед помещением кабеля в обжимной инструмент?
- кабель
- rj45
2
Когда вы обжимаете кабель, металлические контактные площадки внутри головки RJ45 «врезаются» в изолированный кабель Ethernet.
Большинство разъемов RJ45, которые использовались один раз, также имеют часть в середине разъема, которая будет раздавлена во время обжима, гарантируя, что кабель не будет легко вытягиваться из контактных площадок.
Есть несколько разъемов RJ45, которые позволяют снимать головку, но они чаще всего используются в коммерческой среде (и в большинстве случаев они значительно дороже). Однако эти головки обычно не требуют никаких инструментов.
Аналогичный подход применяется при использовании коммутационной панели, где металлические контактные площадки коммутационной панели разрезают изоляцию кабеля Ethernet и создают цепь, проникая сквозь пластик кабеля.
Источник изображения: https://www.vpi.us/installation/assemble-cat5e-rj45-plg-flt.html
2
Поскольку волшебство происходит внутри коннектора, а не в обжимном инструменте, он не обязательно нужен для изготовления работающего кабеля. Выполнив это один раз вручную, вы поймете, что происходит внутри обжимного инструмента.
