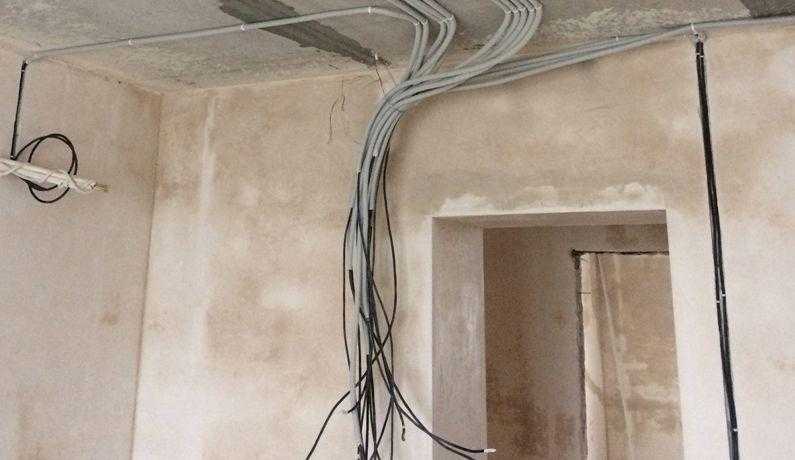

Как протянуть кабель от щитка в квартиру: Электроснабжение квартиры: как заменить вводной кабель

Можно воспользоваться таблицей, в которой ориентировочно показан список типичных домашних электроприборов и их приблизительные потребляемые мощности.

Этап 2: Простая арифметика

Далее подсчитывается суммарная мощность нашего списка. Прибавляется приблизительная мощность, необходимая для освещения— в зависимости от размеров квартиры, предполагаемой интенсивности освещения, предполагаемого типа осветительных приборов.

Полученная цифра представляет собой оценку потребляемой мощности в квартире для того случая, если включены все приборы одновременно. Однако такая ситуация очень маловероятна, и поэтому в электротехнике принято считать, что одновременно включается максимум 75% из имеющейся техники. И полученная суммарная мощность умножается на коэффициент 0,75, а результирующая цифра берется за основу для вычисления сечения входного кабеля.

В настоящее время жилы электрических кабелей выполняются из меди и алюминия. Существуют формульные соотношения, связывающие максимально допустимый ток (и, соответственно, мощность) для медного кабеля с диаметром его сечения. Для стандартных сечений медного кабеля существуют рассчитанные цифры допустимого тока и максимально допустимой мощности для переменного напряжения 220 В и 380 В. Следующая таблица предоставляет эти цифры в «удобоприменяемом» виде.

Допустим, что расчетная мощность всех приборов составила 12 кВт, а с коэффициентом 0,75 — 9 кВт. Получается, что необходимо выбрать кабель, для которого максимально допустимая мощность составит не менее 9 кВт. Для напряжения 220 В необходимо сечение диаметром 6 мм — оно способно пропустить ток 46 А и мощность 10,1 кВт. Для меньшего сечения из таблицы — 4 мм — предельно допустимый ток составляет 38 А, а мощность — 8,3 кВт. Это меньше, чем необходимо, поэтому кабель такого сечения не подойдет и остановиться следует на 6-миллиметровом сечении.

Если же выбрать кабель большего сечения, чем необходимо, то это обеспечит хороший задел на будущее (например, появление новой мощной бытовой техники) и запас на износ. Однако слишком превышать расчетную мощность тоже не следует: это отразится на стоимости вводного кабеля, да и вводный кабель может оказаться мощнее внутренней электропроводки, что не является разумным и безопасным.

Что еще необходимо

На входном кабеле нужно поставить автомат, которому будет поручено отключать электроснабжение в случае приближения тока к максимально допустимой отметке. Номинал автомата выбирается немного меньше, чем максимально допустимый ток через входной кабель: таким путем обеспечивается дополнительная степень защиты. В данном примере следует ставить автомат на 40 А.

Итак, параметры вводного кабеля требуют внимательного выбора. Ошибки грозят, к примеру, ситуацией «бутылочного горлышка» — когда вся домашняя электропроводка достаточно мощна, зато входной кабель не способен обеспечивать нужную мощность. Диаметр сечения вводного кабеля выбирается с учетом суммарной мощности электроприборов, которые будут эксплуатироваться в помещении. Для того чтобы все нюансы были учтены и вводный кабель служил долгие годы без всевозможных ЧП, лучше доверить реконструкцию электропроводки профессиональным электрикам.

Как соединить силовой кабель

от Meredith Murray | Product How-To

Если вы устанавливаете видеодомофон ButterflyMX, вам может потребоваться удлинить кабели питания. Если это так, вам придется соединить кабель соответствующего калибра с 24-вольтовым трансформатором, который поставляется с каждым интеллектуальным домофоном.

Прежде чем продолжить, мы предполагаем следующее:

1. Вы прошли сертификационный курс установщика, что гарантирует, что вы не аннулируете 2-летнюю гарантию на оборудование, которая предоставляется для всех домофонов ButterflyMX.
2. Вы хорошо разбираетесь в сращивании кабелей и правильной полярности цепи.

Помните: Вы должны использовать кабель правильного сечения в зависимости от расстояния от домофона до настенной розетки. Для участков длиной менее 50 футов используйте провод американского калибра 18/2 (AWG), питаемый от универсального источника питания (ИБП). Для пробега от 50 до 100 футов используйте 16 AWG.

Несмотря на то, что с кабелем 12 AWG можно протянуть до 300 футов, такая длина обходится дорого и увеличивает риск электромагнитных помех. В этом случае мы рекомендуем размещать высоковольтную розетку ближе к домофону. Обратите внимание, что удвоение сечения проволоки не будет соответствовать спецификациям ButterflyMX; 18/4 нельзя использовать вместо 16/2 для пробега от 50 до 100 футов.

Для получения дополнительной информации о требованиях к соотношению длин кабелей и диаметров проводов см. нашу документацию по установке.

Для соединения 24-вольтового трансформатора постоянного тока вам понадобятся:

• Блок питания и кабели
• Кабель для сращивания и мультиметр
• Кусачки или инструмент для зачистки проводов
• Дельфины или кепки
• Изолента

Как соединить силовой кабель

1. Натяните кабель с цилиндрическим соединителем и согните его посередине
2. Зачистите наружную оболочку
3. Отделите внешний проводник от внутреннего проводника
4. Скрутите внешний проводник, чтобы получился один кабель без оболочки
5. Освобождение внутреннего проводника
6. Сращивание внешнего проводника
7. Поместите дельфин или колпачок на соединение
8. Повторите шаг 6 с внутренним проводником
9. Поместите дельфин или колпачок на соединение
10. Используйте мультиметр для проверки соединения

Шаг 1.

Начните с натягивания кабеля с цилиндрическим соединителем и складывания посередине. Это обеспечит достаточное количество кабеля на обоих концах на случай, если в будущем вам понадобится отремонтировать соединение.

После разрезания вы заметите узор концентрических кругов на обоих концах.

Шаг 2. Снимите внешнюю оболочку

Вы увидите черную внешнюю оболочку, серебряный многожильный внешний проводник для отрицательного провода, белую внутреннюю оболочку и серебряный многожильный внутренний проводник для положительного контакта. При зачистке внешней оболочки будьте осторожны, чтобы не порезать внешний проводник.

Обратите внимание, что он скрученный и окружает внутренний проводник как экран.

Шаг 3. Аккуратно отделите внешний проводник от внутреннего

Обратите внимание, как внешние проводники окружают внутренний проводник.

Аккуратно отделите внешний проводник от внутреннего, соединив между собой жилы внешнего проводника пальцами, чтобы получить чистый жгут.

После разделения они должны иметь форму Y или T, при этом одна сторона представляет собой связанные вместе жилы внешнего проводника, а другая сторона — внутренний проводник.

Шаг 4. Аккуратно скрутите внешний проводник, чтобы получился один кабель без оболочки

Осторожно скрутите внешний проводник, чтобы получился единый кабель без оболочки.

Шаг 5. Снимите оболочку с внутреннего проводника

Снимите оболочку с внутреннего проводника. Чтобы предотвратить контакт между проводниками, всегда обрезайте внутреннюю оболочку немного выше внешней оболочки. Чем больше расстояние, тем меньше риск короткого замыкания.

Поскольку внутренний проводник также многожильный, будьте очень осторожны, чтобы не было свободных жил, которые могут вызвать короткое замыкание.

Шаг 6: Сплайс Внешний проводник

Используя кабель с двумя проводниками, разбивайте внешний проводник в соответствующий проводник, а кабель — в.

. Поместите дельфин или колпачок на соединение

Затем скрутите проводники вместе, чтобы поместить дельфин или колпачок на соединение. Убедитесь, что нет свободных нитей, которые могут вызвать короткое замыкание.

В основании белой оболочки внутреннего проводника должны быть видны жилы внешнего проводника. Это нормально. Убедитесь, что от них не осталось торчащих прядей.

Шаг 8. Повторите шаг 6 с внутренним проводником

Повторите процесс с внутренним проводником и соответствующим ему проводником, в который вставляется кабель. При необходимости повторите сращивание.

Незакрепленные жилы вызовут короткое замыкание, которое повредит домофон.

Шаг 9. Поместите дельфин или колпачок на соединение

Еще раз поместите дельфин или колпачок на соединение. Скрепите связку скотчем, чтобы закрепить соединение.

Теперь, когда вы завершили сращивание конца кабеля с цилиндрическим соединителем, на другом конце процесс будет таким же. Убедитесь, что одни и те же провода в кабеле, который вы сращиваете, соединяют внутренний и внешний проводник.

Шаг 10. Используйте мультиметр для проверки соединения

Теперь используйте мультиметр для проверки соединения на полярность и непрерывность и убедитесь в отсутствии короткого замыкания полярности. Установите мультиметр на постоянный ток в диапазоне 200 золотых.

Соединитель ствола имеет плюс внутри ствола, а минус снаружи. Поместите положительный щуп мультиметра внутрь корпуса. Убедитесь, что он не контактирует с внешней средой.

Затем прикоснитесь негативом к внешнему корпусу. Мультиметр должен показать правильную полярность в обоих случаях, что указывает на хорошее соединение.

Вот как вы соедините кабель питания. Обязательно ознакомьтесь с нашей страницей ресурсов установщика для получения дополнительной информации об установке наших интеллектуальных видеодомофонов.

Хотите больше рекомендаций по установке? Обязательно получите сертификат ButterflyMX.

Направляющая кабельной муфты в оплетке — AerosUSA

Если в вашей отрасли используются электрические кабели, вам, вероятно, потребуется надежная защита кабелей. С таким количеством продуктов на рынке сделать правильный выбор может быть сложно.

Когда вы рассматриваете, например, кабельные муфты с оплеткой, вам нужно понять, как они работают, какую защиту они обеспечивают, а также условия и области применения, для которых они наиболее подходят. Мы составили это руководство, чтобы дать вам полное представление об использовании и преимуществах плетеных кабельных муфт, а также несколько советов по выбору правильного размера и надлежащей герметизации муфт.

Что такое кабельная муфта с оплеткой?

Кабельная муфта с оплеткой, также известная как защитная муфта для проводов, представляет собой кабельный органайзер и протектор. Эти рукава часто содержат плетеные пластиковые волокна, обычно тканые из полиэстера или другого пластика, хотя также можно использовать кабельные рукава с металлической оплеткой.

Для чего используется плетеная кабельная муфта? Эти полезные продукты экранируют провода и кабели в промышленных приложениях. Они обеспечивают превосходную защиту от коррозии, истирания, тепла, влаги, химических веществ и электромеханических волн.

В отличие от многих других вариантов защиты кабеля, которые часто состоят из гладкого цельного пластика или металла, плетеные кабельные муфты имеют относительно открытое плетение. Эта конструкция имеет ряд преимуществ. Он легко рассеивает тепло через отверстия и позволяет влаге быстро испаряться. Это обеспечивает превосходную гибкость и позволяет сотрудникам легко осматривать кабели на наличие повреждений, когда это необходимо.

Плетеные кабельные муфты долговечны и надежны, и они часто имеют уникальную конструкцию, оптимизирующую их для конкретных целей, таких как огнестойкость или защита от грызунов. Они обеспечивают превосходную защиту кабелей, используемых даже в самых тяжелых промышленных условиях.

Просмотр кабельных муфт с оплеткой

Какие материалы используются в кабельных муфтах с оплеткой?

Различные типы пластиковых волокон часто входят в состав защитной оболочки. Вот несколько материалов, обычно используемых в плетеных кабельных муфтах, а также некоторые из их преимуществ и недостатков:

1. Нейлон

Нейлоновая оплетка представляет собой плетеную моноволоконную оплетку, и она выгодна для защиты кабелей благодаря своей легкости и гибкости. Благодаря этим свойствам нейлоновые втулки легко устанавливаются, а также легко настраиваются в соответствии с вашими уникальными эксплуатационными потребностями и требованиями к оборудованию. Кабельные муфты с нейлоновой оплеткой легко соответствуют разным формам и размерам, поэтому вы можете защитить свои кабели, даже если они различаются по размеру или имеют неправильную форму. Эти втулки идеально подходят для применений, требующих высокой степени гибкости, например, для жгутов проводов, используемых в автомобильной промышленности.

Нейлон также обеспечивает эффективную стойкость к истиранию, поэтому он отлично подходит для использования в кабельных сборках и автомобильных устройствах, где кабели регулярно подвергаются чрезмерному износу. Он также очень эффективен при отталкивании влаги. Многие компании используют нейлоновые плетеные рукава, когда им нужна проверенная защита от повреждения водой, которое может вызвать функциональные проблемы, поломки и пожары. Это идеальный материал для влажных применений, связанных с кабелями.

Поскольку рукав с нейлоновой оплеткой защищает от широкого спектра факторов окружающей среды, он полезен во многих сложных промышленных условиях. Тем не менее, он обеспечивает меньшую температурную стабильность, чем некоторые другие варианты, и предлагает ограниченную химическую стойкость, устойчивость к коррозии и ультрафиолетовому (УФ) излучению.

2. Полиэстер

Кабельная оплетка из полиэстера отличается превосходной стойкостью к истиранию и высокой общей термо- и механической защитой. Он чрезвычайно гибкий и может расширяться в три раза по сравнению с первоначальным объемом, чтобы легко вместить кабели большого размера и неправильной формы. Он также предлагает отличную изоляцию.

Привлекательность полиэстера для промышленного применения во многом обусловлена ​​его превосходной устойчивостью к коррозии и высоким температурам. Эти свойства делают кабельные муфты с полиэфирной оплеткой хорошим выбором для таких приложений, как электроника и некоторые автомобильные приложения. Кабельные муфты с полиэфирной оплеткой менее стабильны, чем другие варианты, при экстремально высоких температурах и обладают ограниченной химической стойкостью и устойчивостью к ультрафиолетовому излучению.

3. Полиэтилентерефталат (ПЭТФ)

Полиэтилентерефталат представляет собой особый тип полиэфира. Он легкий и гибкий, как нейлон. Кабельные муфты с оплеткой из ПЭТ просты в установке и легко адаптируются к различным формам кабелей и различным применениям.

Плетеный полиэтиленовый рукав хорошо известен своей долговечностью и превосходной устойчивостью к воде и жидкости. В приложениях, где кабели подвергаются воздействию чистящих химикатов и автомобильных жидкостей, таких как бензин и моторные жидкости, ПЭТ часто является естественным выбором. ПЭТ также обладает высокой устойчивостью к истиранию, высоким температурам, ультрафиолетовым лучам и сильным ударам. Это помогает снять напряжение с натянутых кабелей, предотвращая появление трещин и поломок и обеспечивая более длительный срок службы.

ПЭТ также уникален тем, что обладает исключительно высоким потенциалом расширения. Он может расширяться в три раза по сравнению с первоначальным диаметром, чтобы его можно было легко разместить на больших кабелях или кабелях неправильной формы.

Как и нейлоновые рукава, рукава с полиэтиленовой оплеткой выгодны для широкого спектра сложных промышленных применений, поскольку они обеспечивают всестороннюю защиту от внешних и эксплуатационных факторов стресса. Тем не менее, рукава из ПЭТ бывают разных видов, поэтому вам необходимо тщательно проверить варианты, чтобы убедиться, что они подходят для ваших операций. Они также предлагают более ограниченную коррозионную стойкость, чем многие другие варианты.

4. Полифениленсульфидная мононить (PPS)

Даже среди обычно легких кабельных муфт с оплеткой PPS невероятно легкий. Он исключительно хорошо противостоит растворителям и другим химическим веществам и обычно используется в плетеных рукавах, используемых для кабельных сборок, требующих высокой термостойкости и огнестойкости.

Высокая химическая стойкость, влагостойкость, стабильность при высоких температурах и исключительная износостойкость делают его идеальным для чувствительных приложений, таких как телекоммуникации и аэрокосмическая промышленность. Инертность к топливу, кислотам, сильным основаниям и пару также делает кабельные муфты с оплеткой из ПФС предпочтительным выбором в условиях, связанных с воздействием этих веществ. Однако PPS менее гибок, чем многие другие альтернативы, и обеспечивает лишь ограниченную защиту от УФ-излучения и коррозионную стойкость.

5.

Кабельные муфты с оплеткой из номекса легкие и обладают высокой расширяемостью, а также отличаются впечатляющей огнестойкостью и термостойкостью. Они обеспечивают превосходную защиту от химикатов, растворителей, влаги и истирания, а также имеют исключительно высокую температуру плавления.

Номекс также обладает впечатляющей устойчивостью к излучению, включая рентгеновское, бета- и гамма-излучение, а также к некоторым типам кислот. Однако он менее гибок, чем многие другие типы плетеных кабельных муфт, и обеспечивает лишь ограниченную коррозионную стойкость и защиту от УФ-излучения.

Преимущества кабельных муфт с оплеткой

Кабельные муфты с оплеткой выгодно использовать во многих коммерческих и промышленных целях. Вот несколько преимуществ, которые они предлагают:

• Гибкость: Как мы уже говорили, большинство плетеных кабельных муфт очень гибкие, особенно по сравнению с такими альтернативами, как металлические трубы, которые имеют свои плюсы и минусы. Они могут легко вписаться в ограниченное пространство, пройти через сложные конфигурации оборудования и соответствовать различным формам и размерам кабелей.
• Лучшая организация:  Кабельные муфты в оплетке позволяют компаниям лучше организовать свои многочисленные кабели. Они собирают расползающийся лабиринт проводов или кабелей в аккуратную компактную оболочку, которая улучшает профессиональный вид рабочего места. Они также помогают вашей компании сэкономить время, быстро определяя, какие кабели куда идут.
• Устойчивость к повреждениям: Прочные плетеные кабельные муфты защищают кабели от порезов и истирания. Их прочная конструкция позволяет им выдерживать более сильные механические нагрузки, чем провода или кабели.
• Отвод влаги: Плетеные рукава способствуют отводу влаги благодаря своей ажурной конструкции. Влага легко просачивается сквозь плетение, вместо того чтобы собираться вокруг кабелей и потенциально вызывать повреждения водой, короткие замыкания и пожары.
• Дополнительная амортизация:  Прочные, плотно прилегающие плетеные рукава обеспечивают амортизацию и защищают кабели внутри от ударных повреждений. Они бесценны в приложениях, где ожидаются вибрации и сильные удары.
• Эффективная теплопередача:  Плетеные кабельные муфты способствуют теплопередаче благодаря своей ажурной конструкции. Тепло, которое накапливается вокруг кабелей, может эффективно рассеиваться через рыхлое плетение, а не накапливаться и потенциально вызывать проблемы с электричеством или пожары.
• Сужение вокруг кабелей неправильной формы: Гибкость плетеных рукавов означает, что они плотно сжимаются даже вокруг кабелей неправильной формы. Они обеспечивают эффективную амортизацию и защиту, не создавая зазоров, в которых может собираться влага или которые могут быть повреждены.
• Возможности расширения: Огромный коэффициент расширения многих плетеных кабельных муфт означает, что они подходят для больших кабелей. Эти рукава идеально подходят для кабелей большого размера, которые могут не соответствовать требованиям более жесткой защиты кабеля.

Просмотр кабельных муфт с оплеткой

Где использовать кабельные муфты с оплеткой

Кабельные муфты с оплеткой идеально подходят для широкого спектра промышленных применений. Вот некоторые отрасли, в которых используются плетеные кабельные муфты:

• Морское судно: Из-за их высокой эффективности в воде и других жидкостях плетеные кабельные муфты очень востребованы во многих морских и прибрежных применениях. Они распространены в судовых двигателях, панелях управления и распределительных щитах.
• Автомобильная промышленность:  Аналогично, из-за их высокой эффективности при работе с моторными жидкостями и устойчивости к истиранию плетеные втулки идеально подходят для использования в некоторых автомобильных устройствах, включая многие гибридные автомобили. Они являются частыми компонентами вокруг кабелей в двигателях и электронных системах транспортных средств.
• Военные: В тяжелых военных условиях плетеные кабельные муфты необходимы для их устойчивости к целому ряду факторов окружающей среды и эксплуатационных факторов. Они полезны в транспортных средствах и многих типах техники.
• Робототехника: точные движения, необходимые в робототехнике и автоматизации, требуют очень гибкой защиты кабеля. Кабельные муфты с оплеткой обеспечивают необходимую гибкость и превосходную устойчивость к условиям, которые могут повредить дорогие и чувствительные продукты.
• Производство: Эксплуатационные нагрузки на станки, используемые в производстве, часто требуют защиты кабелей. Долговечность плетеных кабельных муфт, широкие сопротивления и возможность расширения делают их идеальными для использования с оборудованием для тяжелых условий эксплуатации в этих сложных условиях.
• Производство электроэнергии: Традиционные электростанции и объекты возобновляемой энергии полагаются на кабельные системы для надежного функционирования. Кабельные муфты в оплетке защищают от УФ-излучения, пыли, тепла, воды, ветра и огня, особенно при эксплуатации на открытом воздухе, обеспечивая необходимую гибкость.
• Железнодорожный транспорт: В отрасли железнодорожного транспорта кабели, свисающие с ходовой части вагонов, подвергаются истиранию, вибрации, экстремальным температурам и таким погодным явлениям, как ветер и дождь. Кабельные муфты с оплеткой обеспечивают необходимый отвод влаги, обеспечивая при этом гибкость и защиту от механических воздействий и воздействий окружающей среды.
• Горнодобывающая промышленность и тяжелое строительство:  Оборудование, используемое в горнодобывающей промышленности и тяжелом строительстве, подвергается воздействию жесткого УФ-излучения, пыли, экстремальных температур, влаги, химикатов, жидкостей, сильных ударов и вибраций. Кабельные муфты с оплеткой обеспечивают всестороннюю устойчивость к этим факторам стресса даже в сложных условиях горнодобывающей промышленности и строительства.

Определение правильного размера кабельной муфты

Чтобы обеспечить наилучшую защиту кабелей, необходимо выбрать правильный размер кабельной муфты. Вот шаги, которые вы можете предпринять для этого:

1. Измерьте диаметр кабеля:  Сначала измерьте кабель, который нужно покрыть. Вы должны быть относительно точны с этим минутным измерением.
2. Выберите между свободной или плотной посадкой:  Затем определите, как вы хотите, чтобы кабельная муфта подходила к кабелю. Плотная посадка обеспечивает большую амортизацию, а более свободная посадка обеспечивает большую гибкость.
3. Выберите диаметр:  Для плотного прилегания выберите диаметр немного меньше диаметра жгута кабелей. Для свободного прилегания выбирайте диаметр немного больше, чем у пучка кабелей.
4. Добавьте немного к длине:  Плетеные кабельные муфты могут немного уменьшиться в длине при увеличении диаметра. Вы можете добавить несколько миллиметров к длине троса при расчете длины рукава.

Просмотрите кабельные муфты в оплетке

Управление концами кабельных муфт в оплетке

Необходимо эффективно управлять концами кабельных муфт в оплетке, чтобы предотвратить их распутывание во время использования. Концы кабельных муфт с оплеткой можно заделывать несколькими способами:

• Лента:  Использование изоляционной ленты, как правило, является наиболее эффективным и экономичным методом управления концами кабельных муфт с оплеткой. Вставив кабель, плотно обмотайте концы плетеных рукавов изолентой. Для эстетической согласованности подберите ленту под цвет плетеного рукава. Этот метод прост и экономичен, хотя ленту иногда бывает трудно удалить, и она обычно не подходит для повторного использования.
• Кабельные хомуты: Кабельные хомуты — еще один быстрый и эффективный способ крепления концов муфт. Эти застежки-липучки аккуратно надеваются на концы рукавов, чтобы надежно удерживать их на месте, и их легко подобрать по цвету, чтобы они выглядели гладкими и элегантными. Они отрываются легче, чем лента, и их легко использовать повторно, если вам нужно переместить и повторно закрепить кабели.
• Термоусадочная трубка:  Термоусадочная трубка требует больше времени для наложения и более безопасна после завершения наложения. Чтобы надеть термоусадочную трубку, вы наденете отрезок пластиковой трубки вниз по кабелю, а затем нагреете ее с помощью паяльной лампы или фена. Этот метод часто используется в автомобильной и авиационной промышленности, поскольку он обеспечивает теплозащиту и защиту от атмосферных воздействий при одновременном закреплении концов рукавов.

Надежные кабельные муфты с оплеткой от AerosUSA

Чтобы убедиться в преимуществах универсальности и надежной защиты в сложных промышленных условиях, выберите кабельные муфты с оплеткой от AerosUSA. Наши рукава находят применение в различных отраслях промышленности благодаря своей надежности, долговечности и надежной защите от механических, термических, абразивных, химических, ультрафиолетовых и коррозионных повреждений.
